一、实现功能

  实现串口设备与上位机之间的数据透传。

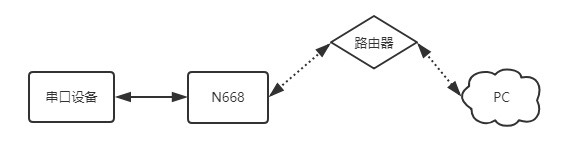

  二、数据流向

  三、资料下载

  1、N668说明手册

  2、N668软件设计手册

  3、N668设置软件

  4、串口调试助手

  四、测试

  1、将串口服务器USR-N668的串口通过串口线(或USB 转串口线)与PC相连接，检测硬件连接无错误后，接入我们配送的电源适配器，给668供电。

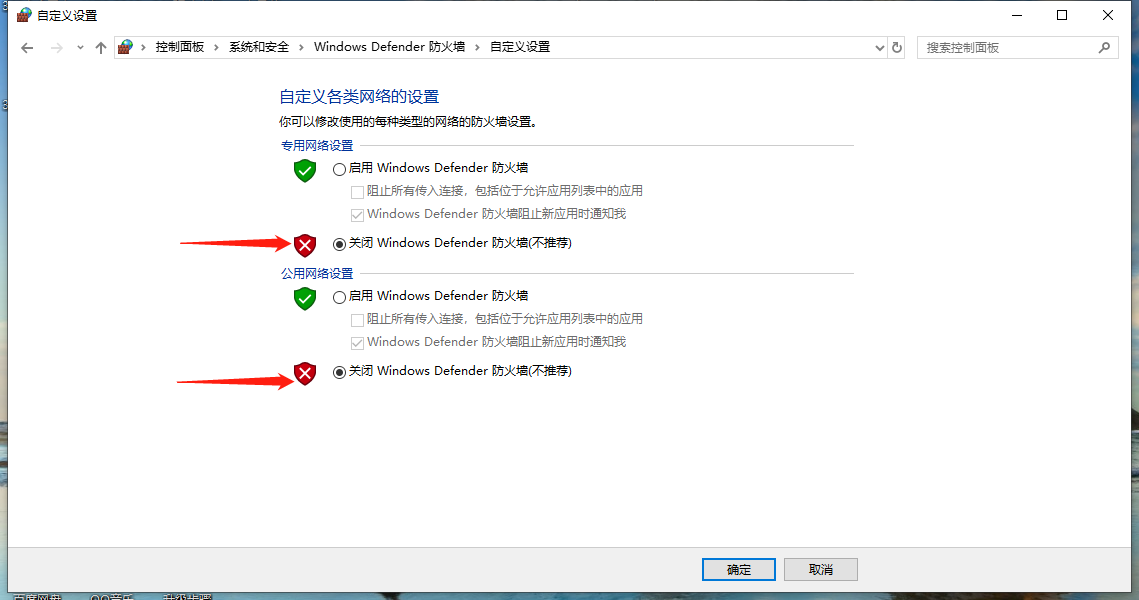

  2、按路径：控制面板找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

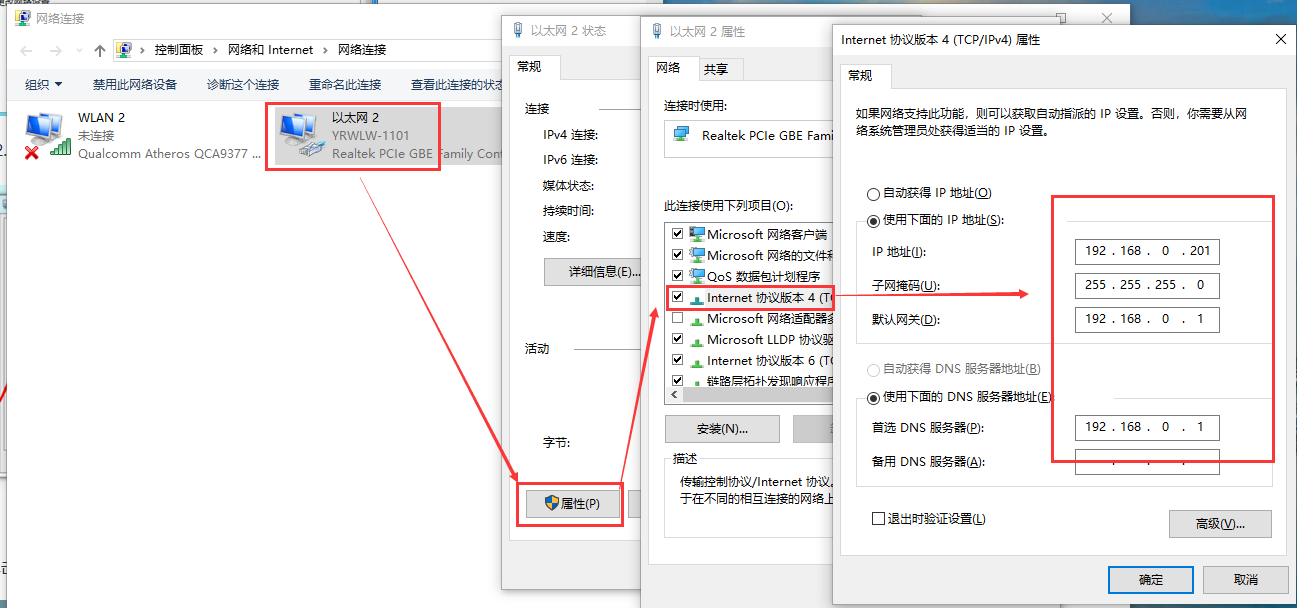

  3、给电脑设置静态IP，设置成668同网段IP:192.168.0.201 。

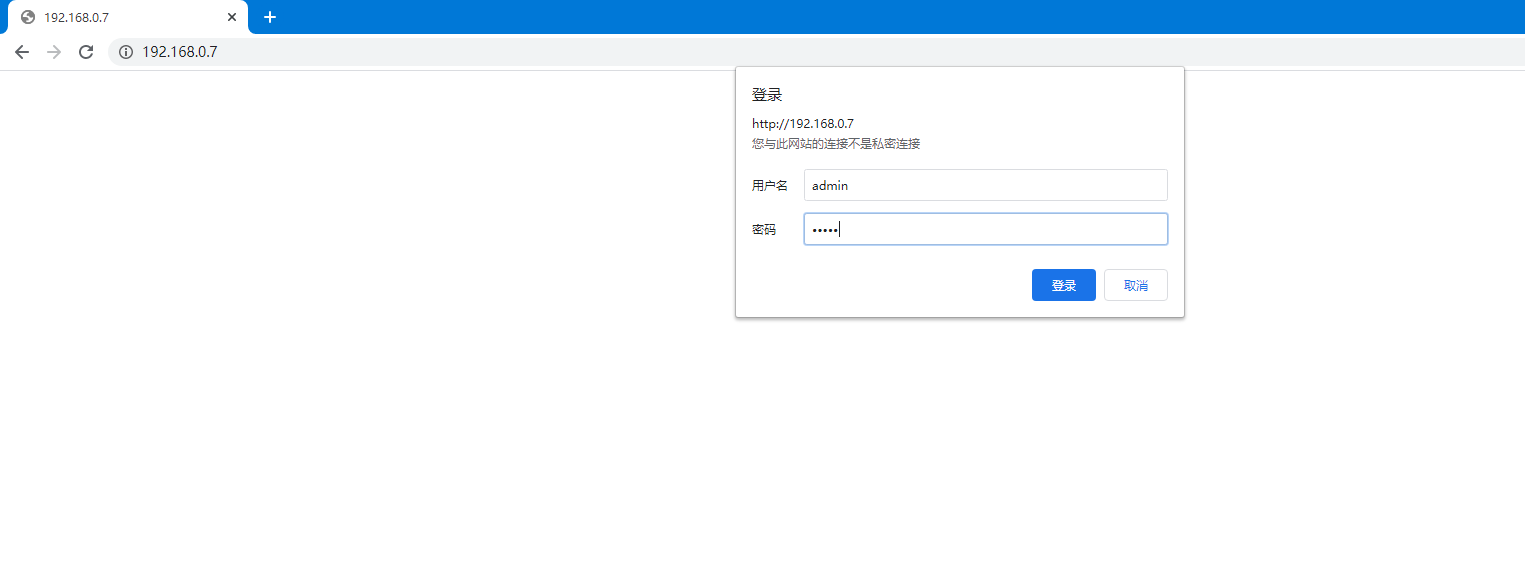

  4、打开浏览器，进入668的内置网页，默认IP为：192.168.0.7，用户名和密码均为admin。(进不去内置网页：清除浏览器所有缓存，更换其他浏览器进行尝试)

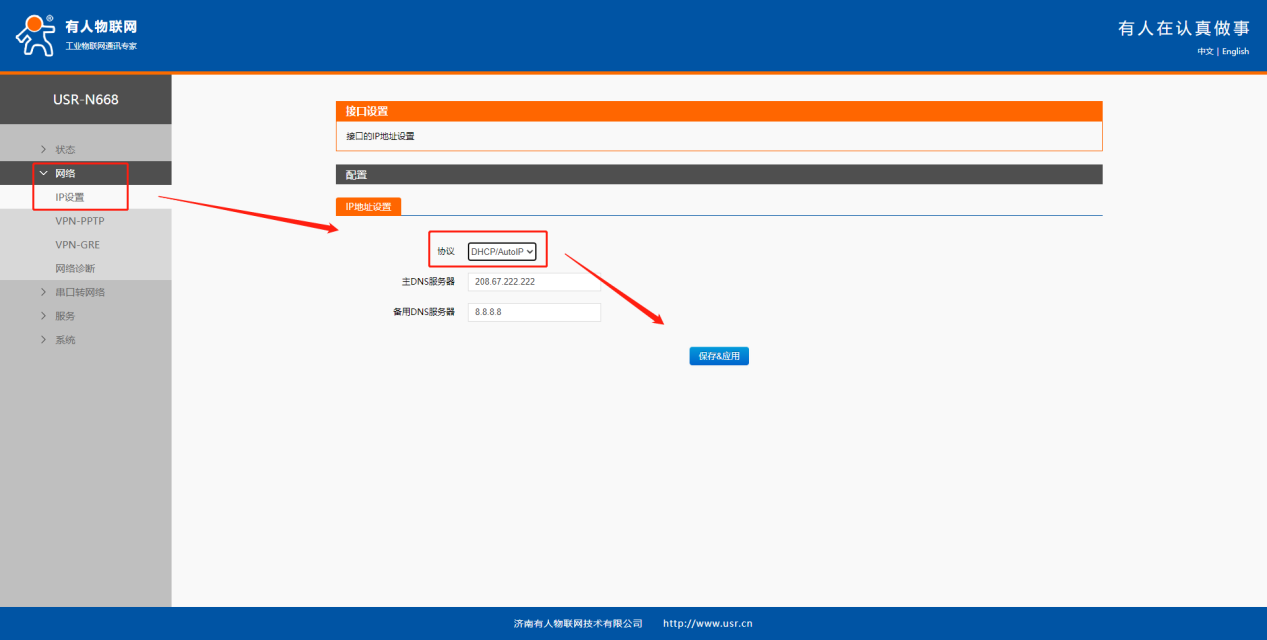

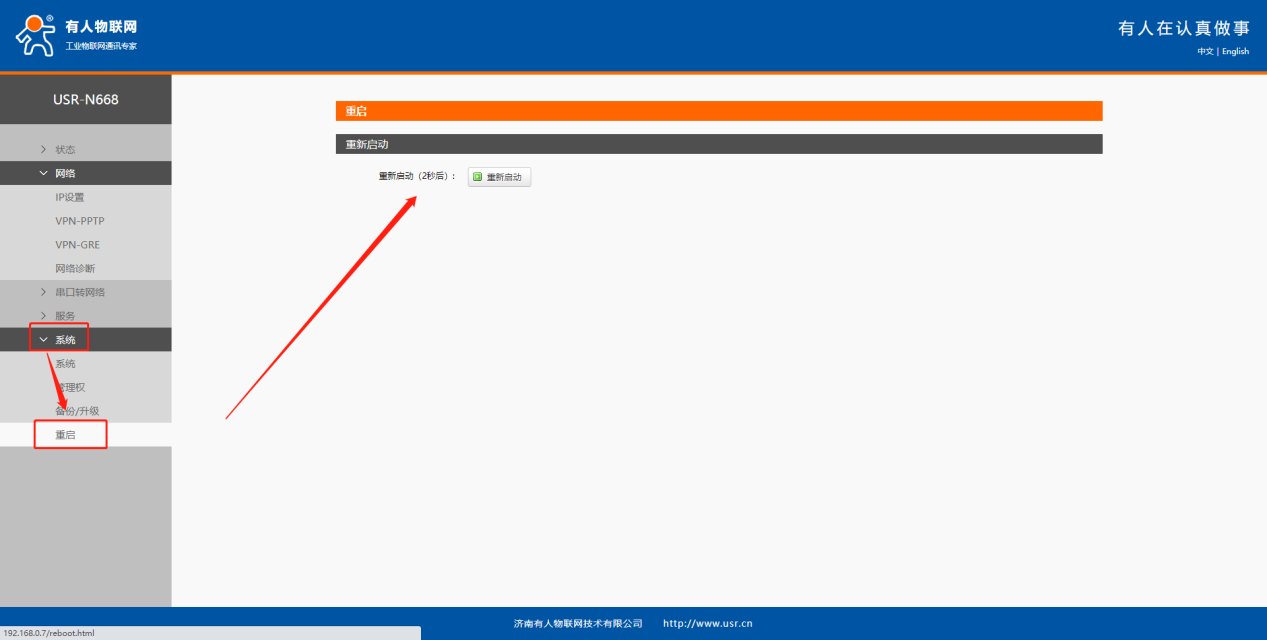

  5、网络IP设置中，设置为DHCP动态IP，然后系统页面重启设备，参数需要重启生效。

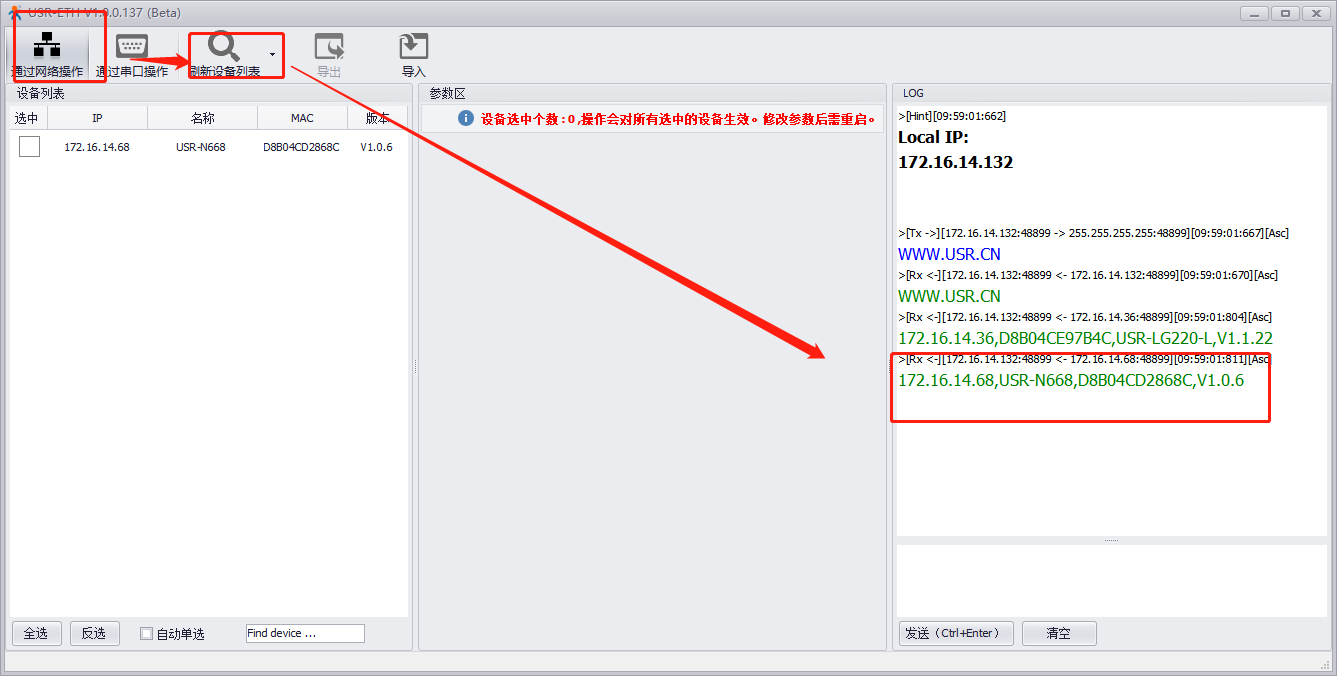

  6、N668网线直连路由器，电脑设置为DHCP网线直连路由器，打开668设置软件，通过网络搜索，刷新设备列表，可以确认668此时的IP为：172.16.14.68。668的IP也可以在路由器内置网页确认。

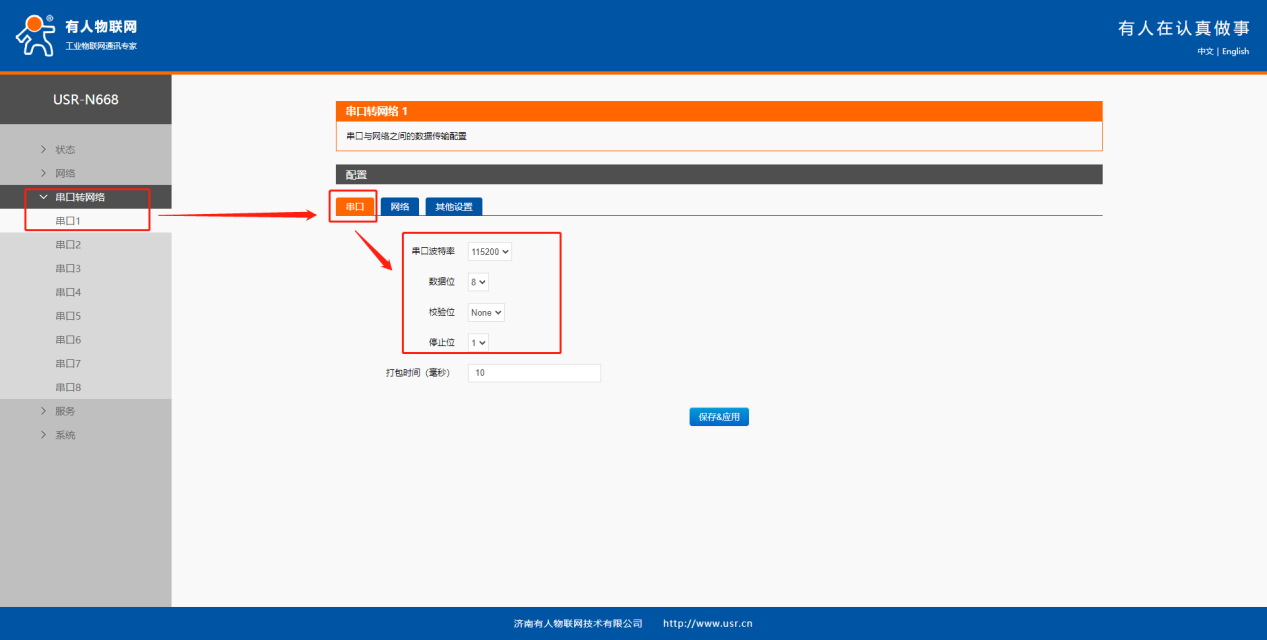

  7、用路由器已分配的IP进入668内置网页，串口转网络确认确认串口参数是115200，N,8,1。

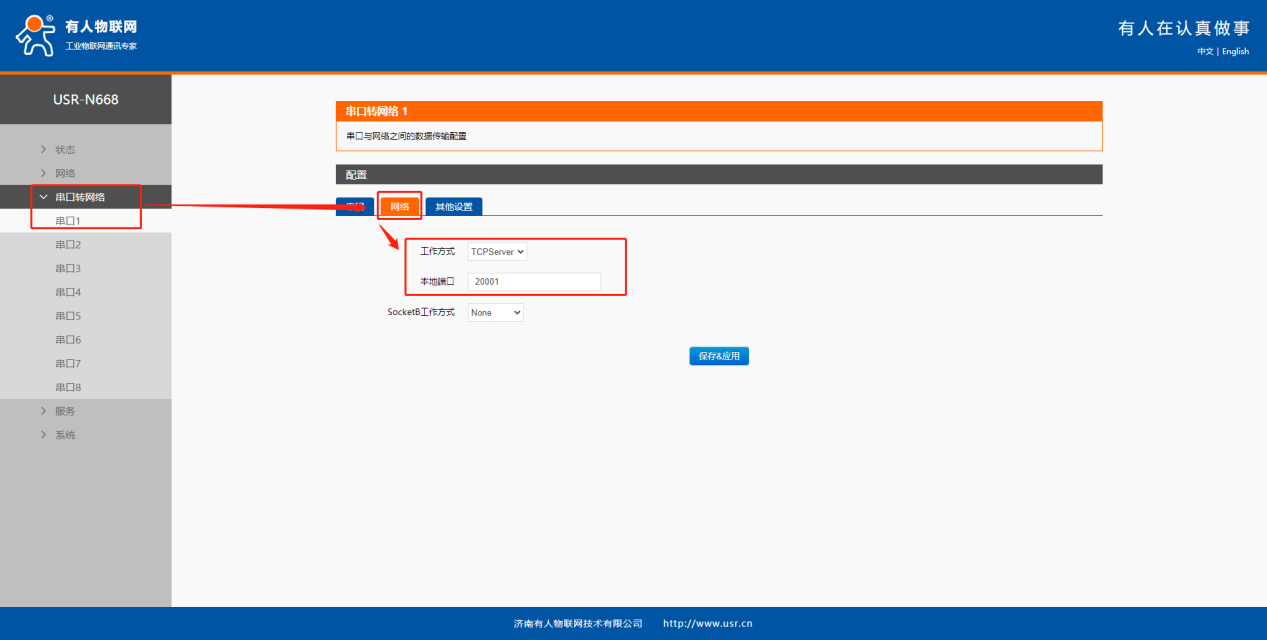

  8、串口转网络确认工作方式为：TCP SERVER，本地端口号为20001。

  TCP CLIENT的目标IP=TCP SERVER的本地IP

  TCP CLIENT的目标端口=TCP SERVER的本地端口(这个端口可以随意设置，只要不是特殊端口或重复端口就可以)

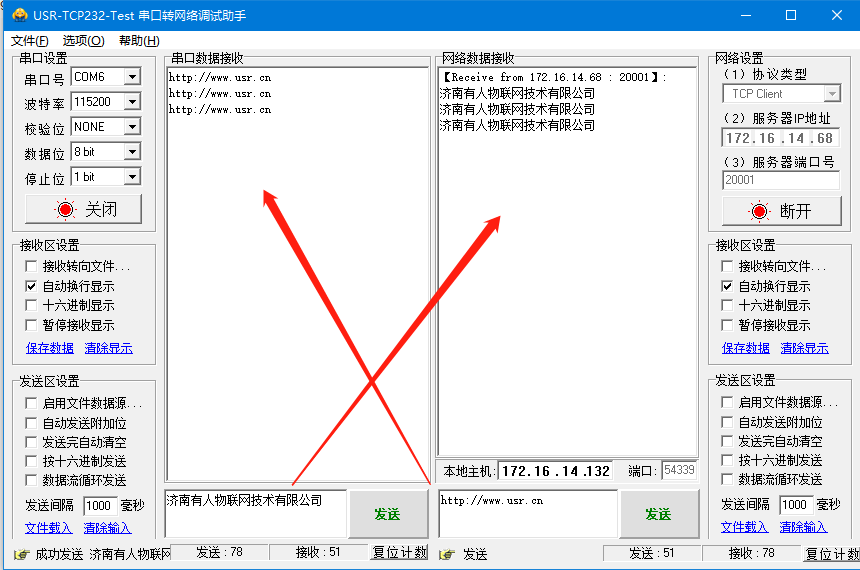

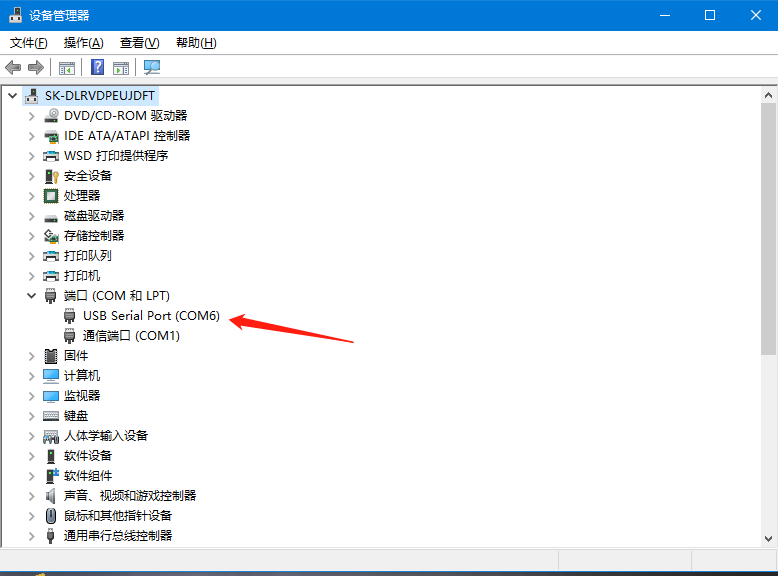

  9、打开测试软件“USR-TCP232-Test.exe”，串口端设置，选择已经确认的COM口(可在设备管理器确认)以及串口参数，串口波特率设置为115200，串口参数设置为None/8/1，点击打开，打开串口。网络端设置，协议类型选择TCP Client模式，服务器IP地址输入192.168.0.7，服务器端口号输入20001，点击连接建立TCP连接。

  10、在串口和网络之间进行数据收发测试，串口到网络的数据流向是：PC串口->668串口->668以太网口->PC网络;网络到串口的数据流向是：PC网络->668以太网口->668串口->PC串口。具体演示如下图所示：
