一、所需资料

　　工业路由器G806基础版使用手册

　　G806完整版说明书

　　G806规格书

　　二、本次测试所需案例

　　PC通过工业路由器上网

　　工业路由器G806修改LAN口IP网段

　　其他关于G806的测试案例可以在官网该设备的知识问答中进行查看

　　三、设置步骤

　　1、什么是GRE：通用路由封装(GRE)是一种隧道协议，它可以在Internet协议网络上的虚拟点到点链路中封装各种各样的网络层协议。

　　2、配置概述和前提条件

　　(1)一个G806作为客户端，另一个路由器可以是服务器或LINUX系统

　　(2)至少有一个终端设备(PC、笔记本电脑、平板电脑、智能手机)来配置路由器

　　(3)两个路由器必须有一个公共IP地址或在同一个局域网区域。

　　3、首先在虚拟机上创建一个GRE的服务器

　　ip tunnel add gre-test mode gre remote 192.168.13.13 local 192.168.13.66 ttl 255

　　ip link set gre-test up

　　ip addr add 10.10.10.2 peer 10.10.10.1 dev gre-test

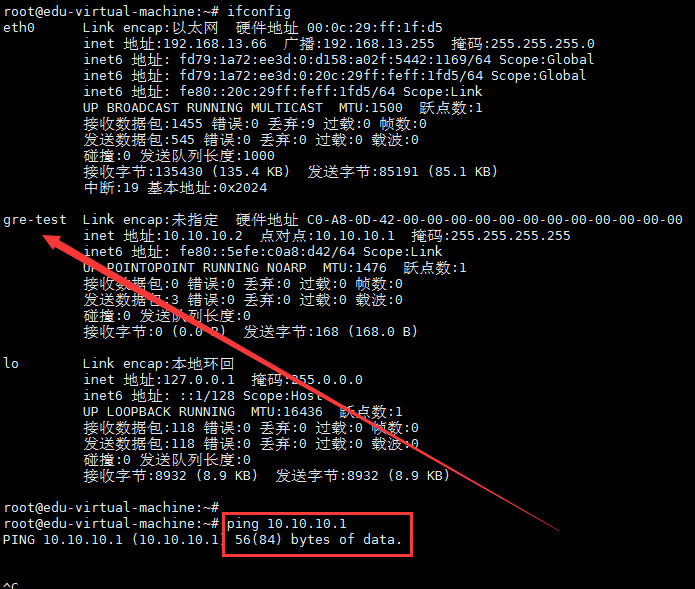

　　执行完后，ifconfig看一下已经出先一个gre-test网卡，但是这个ping 10.10.10.1是不通的

　　

　　4、进入路由器内置网页开始配置

　　(1)创建接口

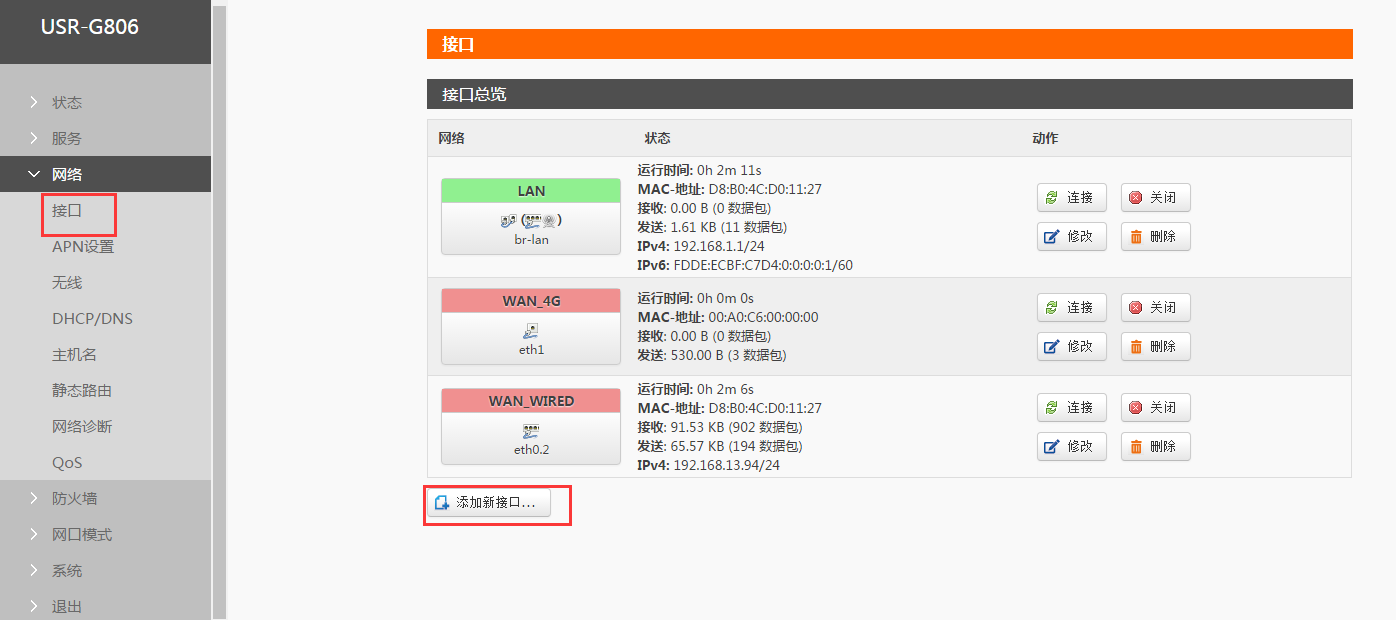

　　进入内置网页，点击网络--接口界面可以看到路由器现有的接口，这是三个接口不能随意删除，若不小心删除可以将设备恢复出厂设置。

　　

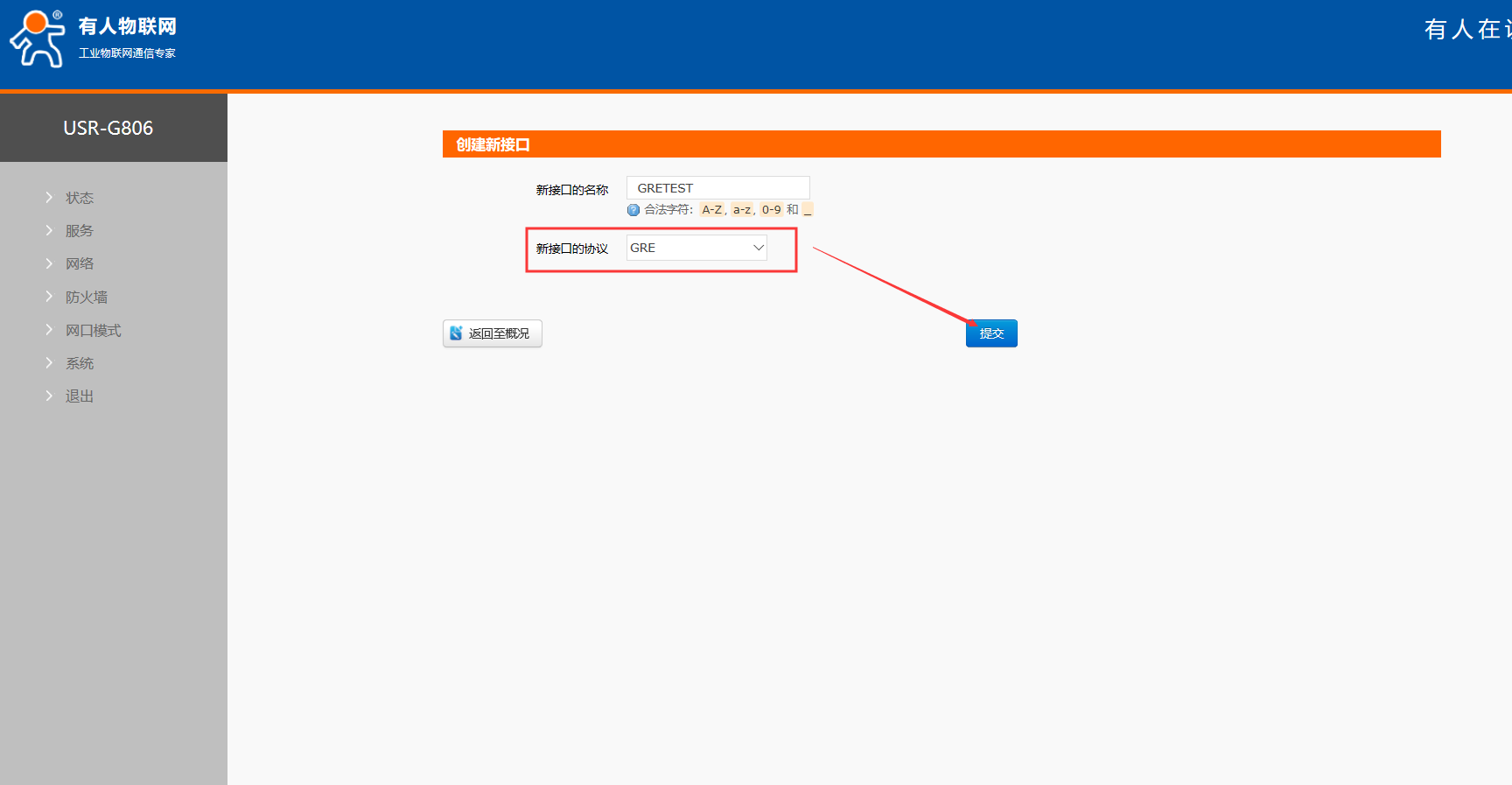

　　(2)选择添加新接口，名称可自定义，协议选则GRE，之后提交

　　(3)选择添加新接口，名称可自定义，协议选则GRE，之后提交

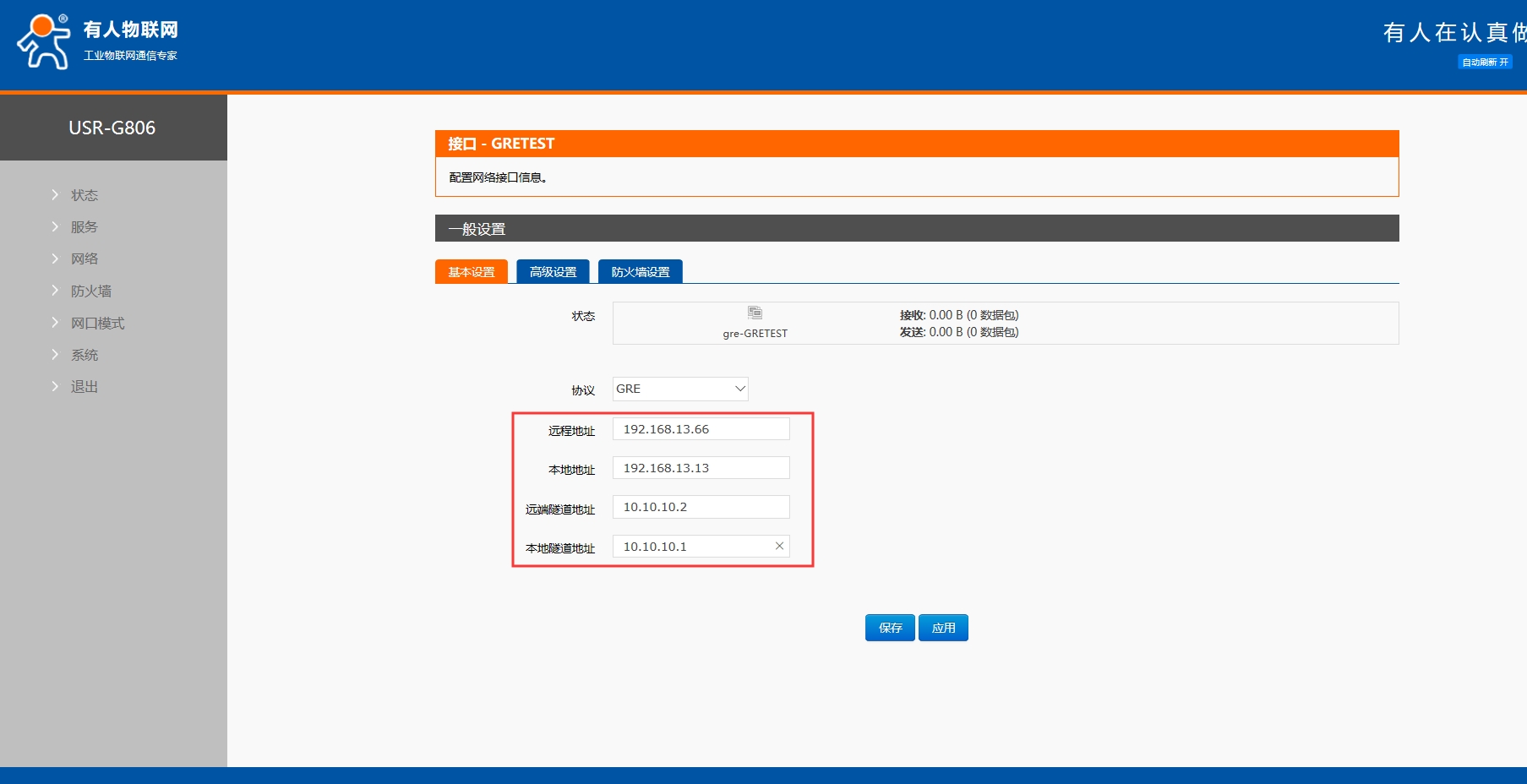

　　远程地址：对端GRE的WAN口IP地址

　　本端地址：本端的wan_wried、wan_4g的地址，两者根据联网方式不同输入。

　　远端隧道地址：对端的GRE隧道IP，对于设置子网掩码可以按照如下规定表示：

　　255.0.0.0 可以写成IP/8、255.255.0.0 可以写成IP/16、255.255.255.0 可以写成IP/24、255.255.255.255可以写成IP/32

　　例如：172.16.10.1/24，对应着IP为172.16.10.1，子网掩码为255.255.255.0

　　本端隧道IP：本地GRE隧道IP地址

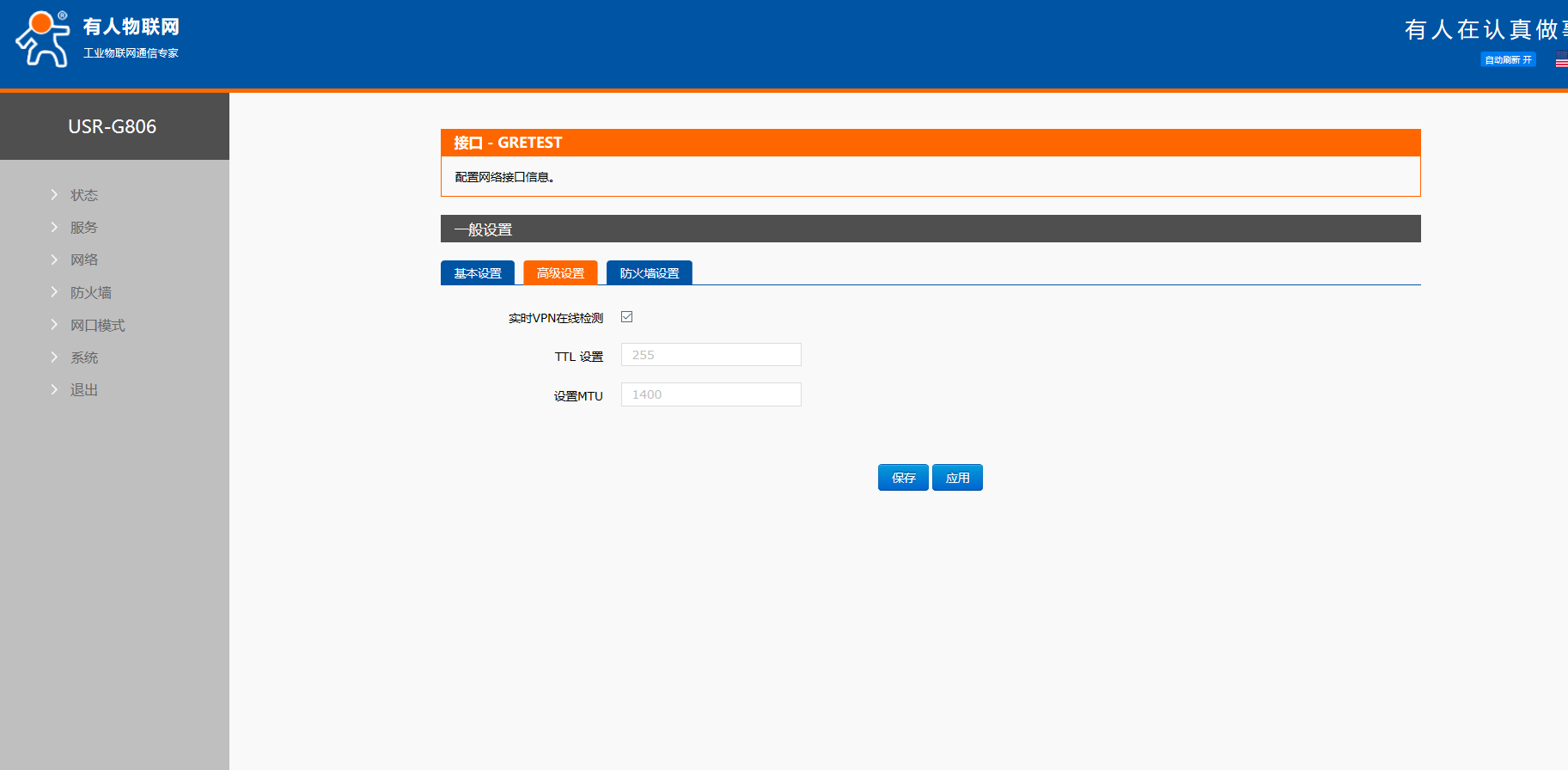

　　实时VPN在线检测：用于检测VPN网络连接状态，可以保证 vpn 在异常断开下进行重连

　　TTL设置：设置GRE通道的TTL，默认255

　　设置MTU：设置GRE通道的MTU，默认1400

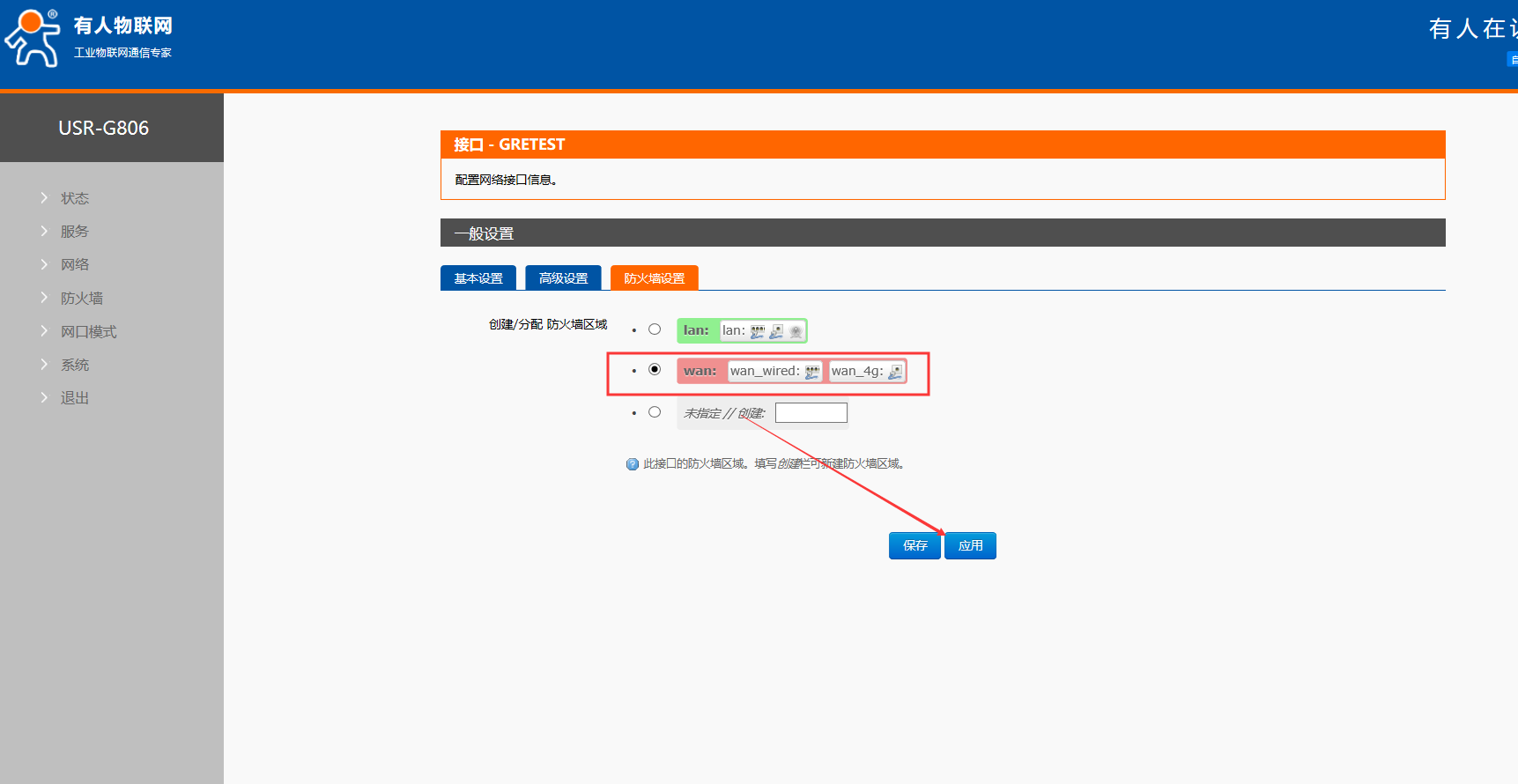

　　防火墙选择WAN接口，设置完成后点击保存应用

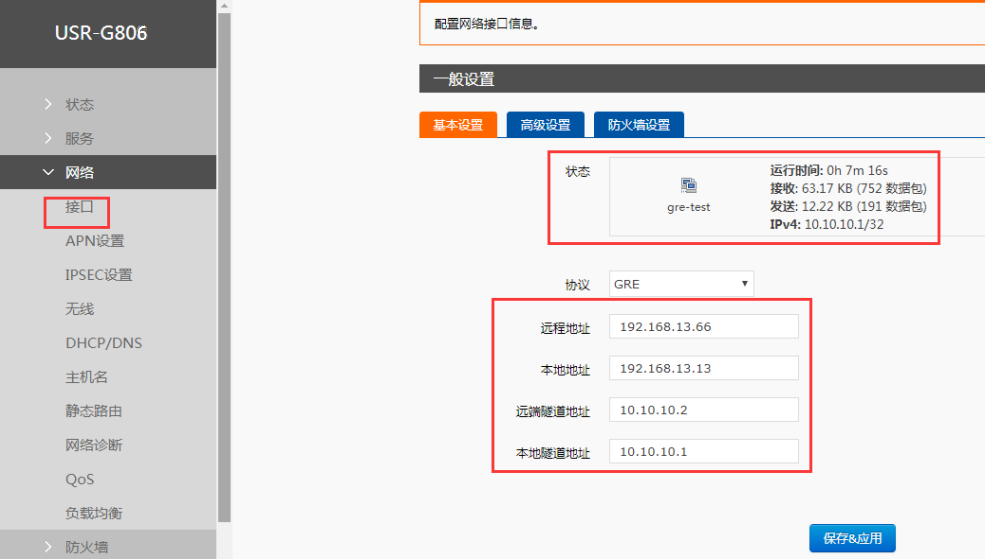

　　(4)点击保存&应用后，看得到IP、数据、时间均不为空表示搭建成功

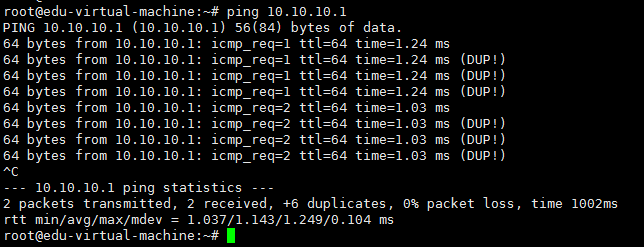

　　(5)之后在虚拟机上看，也可以ping通客户端的隧道
