多串口服务器的RS485接口如何切换

2019-02-14

分享到:

  如今使用以太网进行联网的项目,多数使用RS232或RS485接口,RS422接口使用份额相对较少,但为了满足大众需求,通常会将串口做成可自由切换接口的模式。例如有人八串口服务器USR-N668。

  为了减小体积,方便机柜中摆放,节省设备接口空间,做成RJ45封装形式,使用时通过DB9-M 转 RJ45转换器即可实现轻松联网。由于RS232模式使用相对较多,因此出厂默认为RS232模式。如果使用RS485模式或RS422模式可调整对应的拨码开关。

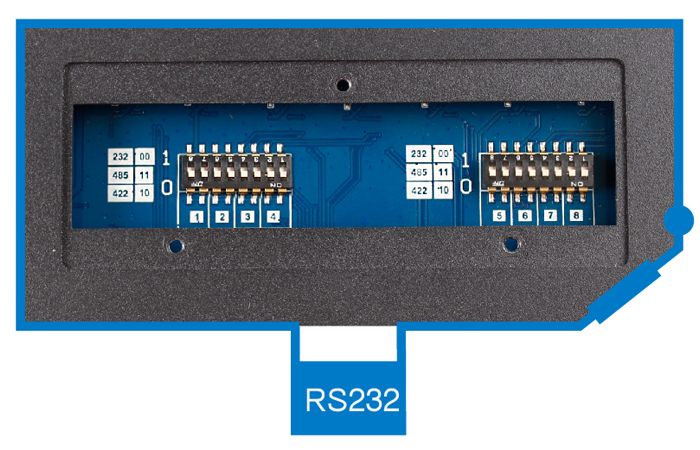

RS232拨码开关拨到00状态

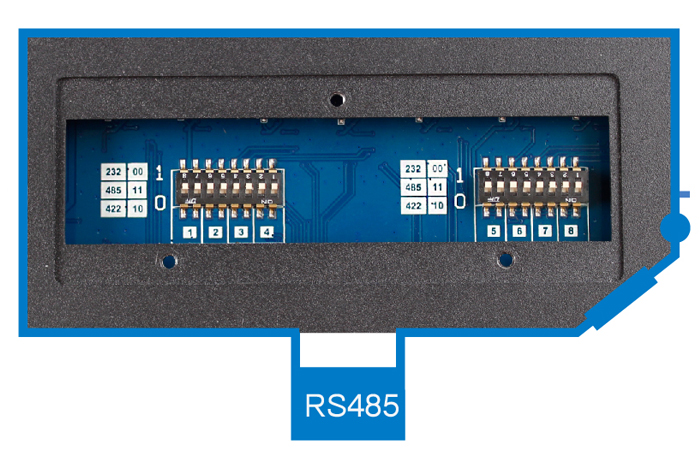

RS485拨码开关拨到11状态

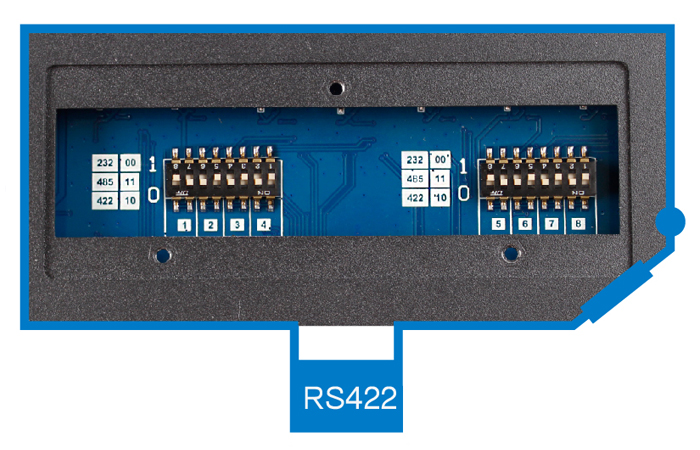

RS485拨码开关拨到10状态

  各个串口可灵活选择模式,不必考虑所有串口统一模式。即使项目中是三种模式混用,N668也是可以轻松满足需求的。
