4g模块如何使用
2016-09-28


  手拿4G模块,但却有“有4g通信模块怎样用”的疑问,这确实有些无奈。一般4G模块产品会附带说明书,如果没有说明书做辅助,可以搜索相关功能的4G模块说明书做参考。比如一款五模十二频4G模块USR-G402tf,有LCC和mPCIe两种封装。支持移动/联通2G、3G、4G和电信4G网络高速接入。这类4g模块如何使用呢?

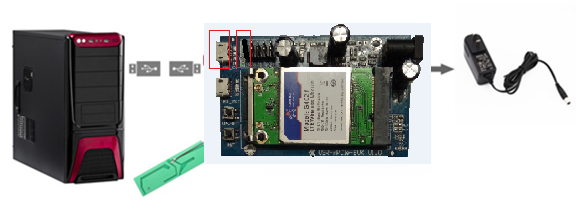

  首先,将4G模块接在评估板的mini-PCIE插槽(这里说的是USR-G402tf-mPCIe)上,并插入相应的SIM卡(G402tf仅支持移动、联通全网通以及电信4g);4G天线,接到模块的IPEX天线口上;最后将评估板的USB口(USB_MOD,旁边有串口跳线帽,如果不需要建议拔下来),插在您的PC机上,请保证PC机具备windows操作系统。

  4G模块如何使用

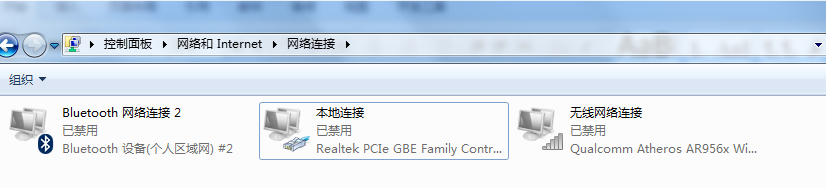

  如果将采用4G模块上外网,必须先将本地的所有网络连接禁用,这样的话,可以直接验证模块的上网功能。如图所示:

  4G模块如何使用——网络链接设置

  接下来需要在驱动文件夹中,找到驱动程序USR-G402TF_Driver.exe,双击安装

4G模块如何使用——开始安装驱动

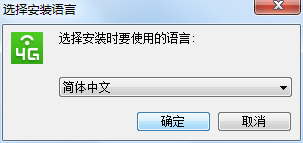

  请选择您需要的语言,这里选择简体中文。

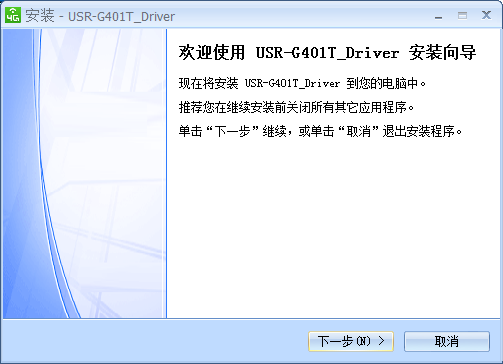

  4G模块如何使用——安装向导

  下面按照提示进行安装即可。

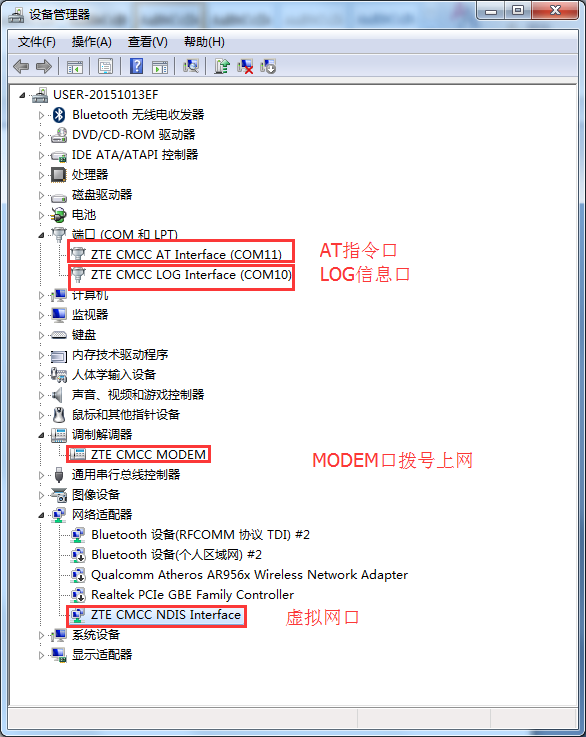

  驱动安装完成之后,硬件检测连接无误,在PC的设备管理器中,应该可以出现以下设备接口。

4G模块如何使用——拨号链接

  其中,在本机上,这个COM11为AT指令口,我们可以通过这个口,发送AT指令来控制模块连接外网。

  打开超级终端,打开COM11口,115200,8数据位,无校验,1停止位,无流控。

  请分别执行以下指令

  Ø ATE1 :设置字符回显。

  Ø AT^SYSCONFIG=2,6,1,2 :设置模块为4G优先,先LTE后TD后GSM,可根据当地信号情况灵 活配置。

  Ø AT^SYSINFO :查询模块是否注册上4G网络。

  Ø AT+CGACT=1,1: PDP上下文激活。

  Ø AT+ZGACT=1,1 :连接RNDIS 链路,

  若返回+ZCONSTAT: 1,1 ,说明已经建立好网络。

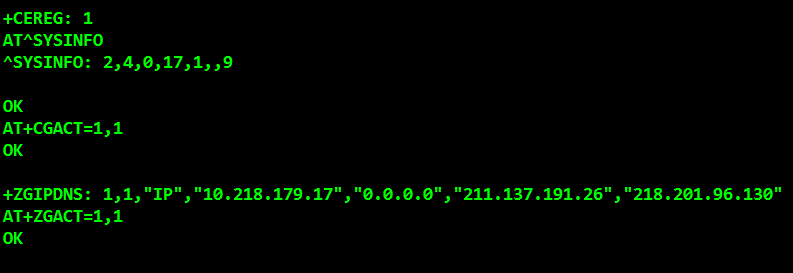

4G模块如何使用——4G模块链接上了外网

  当最后一条指令执行成功,表明4G模块已经连接上了外网。
