TTL串口与有线以太网双向透明传输

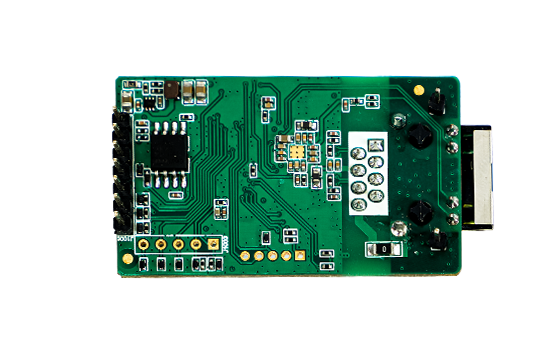

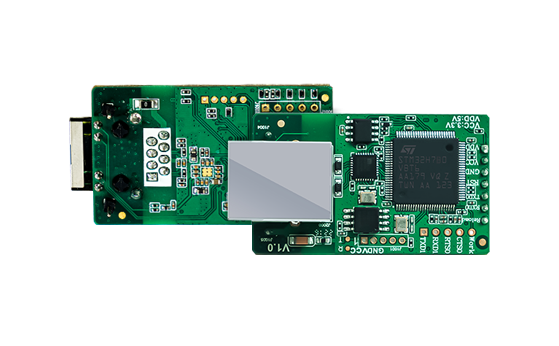

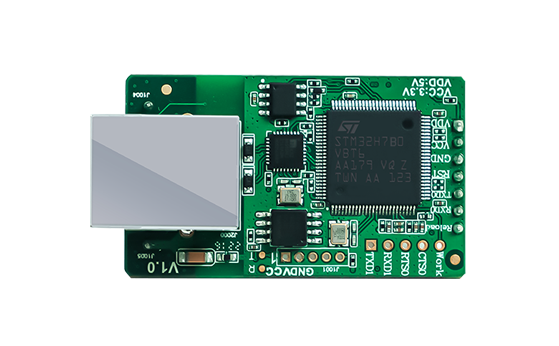

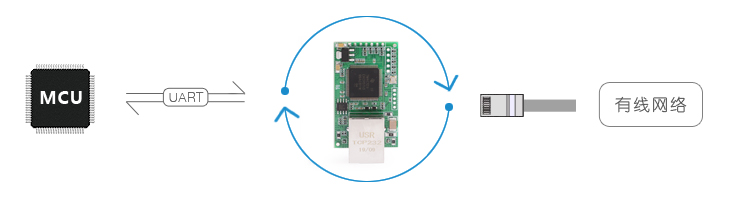

多功能串口转以太网转换器USR-TCP232-E2是用来将TCP网络数据包或UDP数据包与TTL串口数据实现透明传输的设备,功耗低,采用Cortex-M4方案,主频高达120MHz,速度快,稳定性高。
这是一款多功能以太网串口数据转换模块, 它内部集成了TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。
模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 1024Kbps,具有TCP Server, TCP Client, UDP Client, Httpd Client, TCP Auto, WEB to Serial(Websocket)等工作模式,通过网页或软件轻松配置。
Cortex-M4方案2路TTL串口 双串口可同时工作嵌入式支持DHCP网页设置
● 支持双TTL串口同时工作;
● 通过端口号区分与哪个串口关联;
● 支持虚拟串口工作方式,提供相应软件;
● 支持DHCP自动获取IP,可以通过UDP广播协议查询网络内的设备;
● 为VIP客户提供设置协议,可以将参数设置功能集成到用户的应用软件中;
● 内置网页,可通过网页进行参数设置,可为用户定制网页;
● 可通过UDP方式设置,提供设置协议和设置软件源代码;
● 可通过串口命令进行参数设置,提供设置协议;
● Reload按键,一键恢复默认设置,不怕设置错;
● RJ45状态指示灯,RJ45接口内置隔离变压器,2KV隔离;
● 从IEEE购买的全球唯一MAC地址,也可留给用户自定义MAC地址;
● 支持通过网络升级程序;
● 支持DNS:服务器地址支持域名;
● 支持http server端口(默认80)更改;
● RS485接口支持硬件流控RTS/CTS;

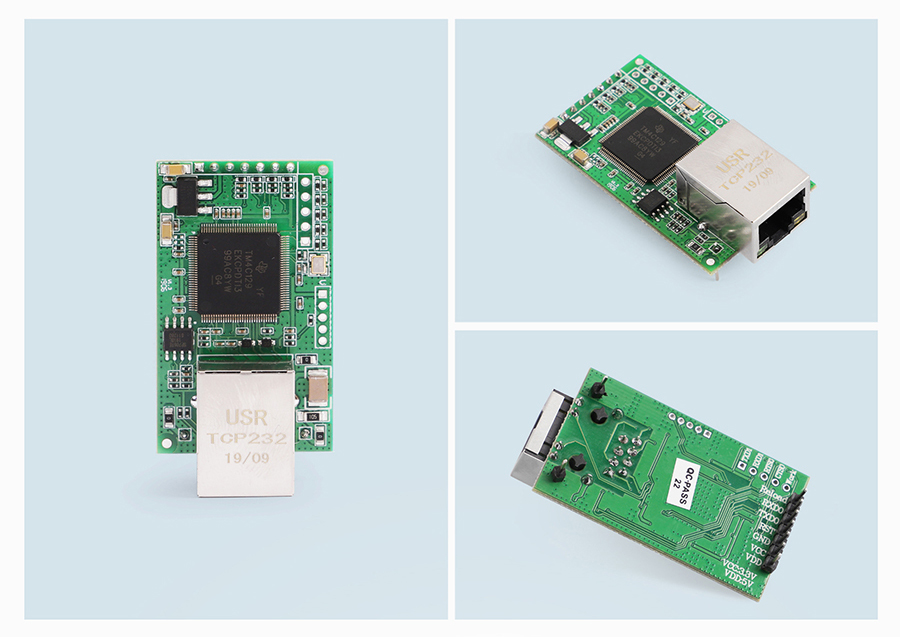

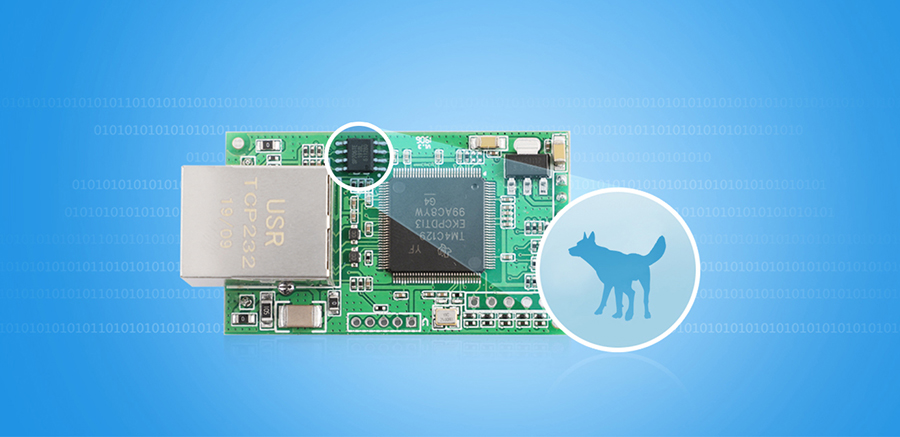

E2新增看门狗功能,确保设备24小时稳定运行、不宕机
下图是USR-TCP232-M4系列(M4系列:-E2/-ED2/-410)产品独有HTTPD client 功能介绍:串口收到数据后,可以发往普通的网页服务器,服务器上的编程人员不需要懂TCPIP知识,只需要普通的网页编程(如PHP JSP ASP)即可处理远 程串口采集的数据。
强大的全新功能上线,网页到串口的双向收发互转,通过点击网页的按钮向串口发送数据,串口收到数据后网页可以显示出来。
为方便用户使用,我们为模块设计了评估底板,底板上有RS232转TTL转换电路,方便用户与计算机进行通讯。
模块的默认配置为:
IP地址: 192.168.0.7
子网掩码:255.255.255.0
默认网关:192.168.0.1

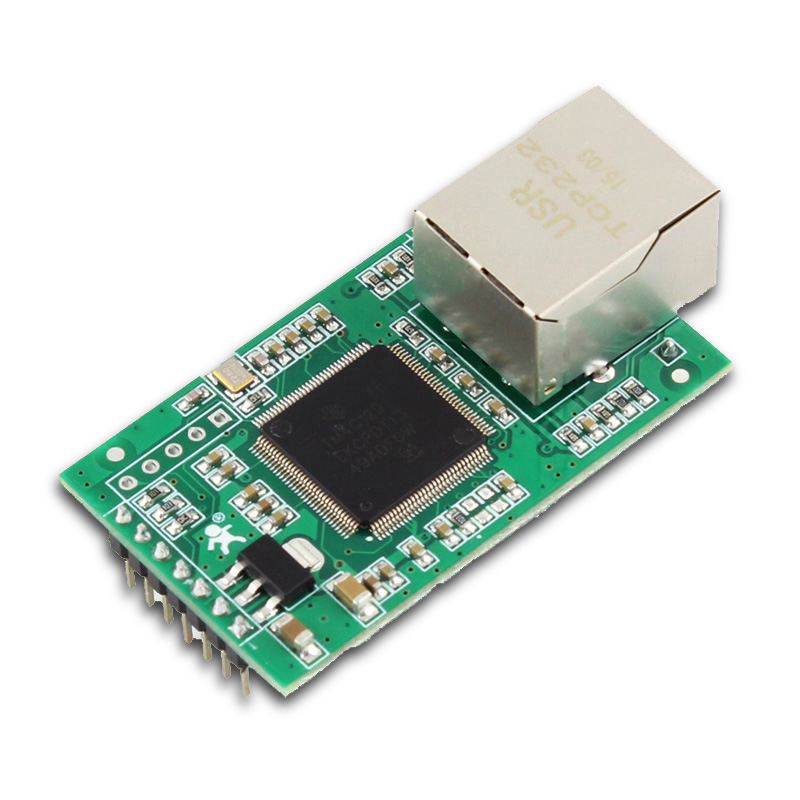

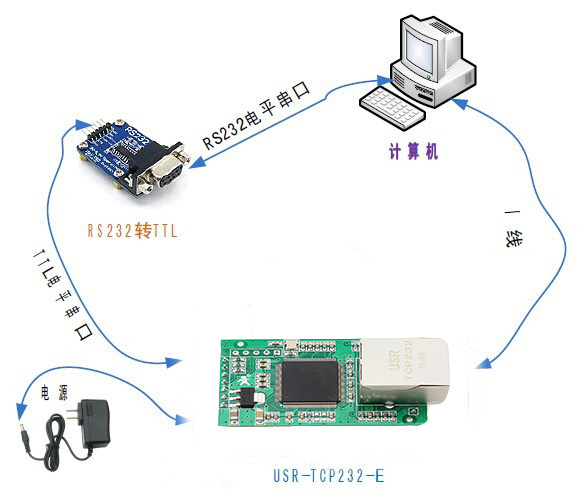

要进行简单测试,可以将模块和计算机通过网线相连,也可以将模块和电脑同时接到交换机或者路由器上,不用区分交叉和直连网线,模块有自动切换功能,并将计算机的IP改为192.168.0.*,比如我们测试改为192.168.0.201。
将模块的串口通过TTL转RS232转接线连到电脑,如果你使用TTL转USB转接线,请一定注意转接线的品质,目前市面上大部分低价格的USB转TTL模块不过关。
给模块供电,5V连到VDD或者3.3V 连到VCC,电压要稳,电流至少保证150MA。
模块支持DHCP,支持WEB配置,支持双串口同时工作
TTL串口与有线以太网双向透明传输
多功能串口转以太网转换器USR-TCP232-E2是用来将TCP网络数据包或UDP数据包与TTL串口数据实现透明传输的设备,功耗低,采用Cortex-M4方案,主频高达120MHz,速度快,稳定性高。
这是一款多功能以太网串口数据转换模块, 它内部集成了TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。
模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 1024Kbps,具有TCP Server, TCP Client, UDP Client, Httpd Client, TCP Auto, WEB to Serial(Websocket)等工作模式,通过网页或软件轻松配置。
Cortex-M4方案2路TTL串口 双串口可同时工作嵌入式支持DHCP网页设置
●支持双TTL串口同时工作;
●通过端口号区分与哪个串口关联;
●支持虚拟串口工作方式,提供相应软件;
●支持DHCP自动获取IP,可以通过UDP广播协议查询网络内的设备;
●为VIP客户提供设置协议,可以将参数设置功能集成到用户的应用软件中;
●内置网页,可通过网页进行参数设置,可为用户定制网页;
●可通过UDP方式设置,提供设置协议和设置软件源代码;
●可通过串口命令进行参数设置,提供设置协议;
●Reload按键,一键恢复默认设置,不怕设置错;
●RJ45状态指示灯,RJ45接口内置隔离变压器,2KV隔离;
●从IEEE购买的全球唯一MAC地址,也可留给用户自定义MAC地址;
●支持通过网络升级程序;
●支持DNS:服务器地址支持域名;
●支持http server端口(默认80)更改;
●RS485接口支持硬件流控RTS/CTS;
E2新增看门狗功能,确保设备24小时稳定运行、不宕机
下图是USR-TCP232-M4系列(M4系列:-E2/-ED2/-410)产品独有HTTPD client 功能介绍:串口收到数据后,可以发往普通的网页服务器,服务器上的编程人员不需要懂TCPIP知识,只需要普通的网页编程(如PHP JSP ASP)即可处理远 程串口采集的数据。
强大的全新功能上线,网页到串口的双向收发互转,通过点击网页的按钮向串口发送数据,串口收到数据后网页可以显示出来。
为方便用户使用,我们为模块设计了评估底板,底板上有RS232转TTL转换电路,方便用户与计算机进行通讯。
模块的默认配置为:
IP地址: 192.168.0.7
子网掩码:255.255.255.0
默认网关:192.168.0.1
要进行简单测试,可以将模块和计算机通过网线相连,也可以将模块和电脑同时接到交换机或者路由器上,不用区分交叉和直连网线,模块有自动切换功能,并将计算机的IP改为192.168.0.*,比如我们测试改为192.168.0.201。
将模块的串口通过TTL转RS232转接线连到电脑,如果你使用TTL转USB转接线,请一定注意转接线的品质,目前市面上大部分低价格的USB转TTL模块不过关。
给模块供电,5V连到VDD或者3.3V 连到VCC,电压要稳,电流至少保证150MA。
模块支持DHCP,支持WEB配置,支持双串口同时工作
分类 |
参数 |
数值 |
硬件参数 |
工作电压 |
VCC:3.0~3.6V,(3.3V最佳) VDD:5.0~7.0V, (5.0V最佳) |
工作电流 |
120mA@3.3V/120mA@5.0V |
|
网口规格 |
RJ45、10/100Mbps、交叉直连自适应 |
|
封装形式 |
插针式封装 |
|
串口波特率 |
600~1M(bps) |
|
软件参数 |
网络协议 |
IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP、Web socket |
IP获取方式 |
静态IP、DHCP |
|
域名解析 |
支持 |
|
用户配置 |
软件配置,网页配置,AT指令配置 |
|
简单透传方式 |
TCP Server/TCP Client/UDP Server/UDP Client |
|
Modbus |
支持Modbus网关 |
|
网页转串口 |
支持WebSocket通信方式的网页转串口 |
|
自定义网页 |
支持 |
|
类RFC2217 |
支持 |
|
Httpd Client |
支持 |
|
TCP Server连接 |
支持最多8路TCP连接 |
|
网络缓存 |
发送:16Kbyte;接收:16Kbyte; |
|
串口缓存 |
发送:2Kbyte;接收:2Kbyte; |
|
平均传输延时 |
局域网内<10ms |
|
配套软件 |
虚拟串口软件、透传云测试软件、参数设置软件 |
|
其他 |
认证 |
CE、FCC、ROHS |
可靠等级 |
1.5KV电磁隔离 |
|
尺寸 |
50.0x30.0x23.2 mm(L*W*H) |
|
工作温度 |
-40~85℃ |
|
存储温度 |
-40~105℃ |
|
工作湿度 |
5%~95% RH(无凝露) |
|
存储湿度 |
5%~95% RH(无凝露) |
|
发货配件 |
无 |
|
包装 |
静电泡沫 |
