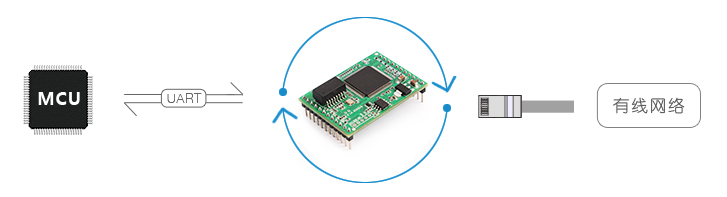

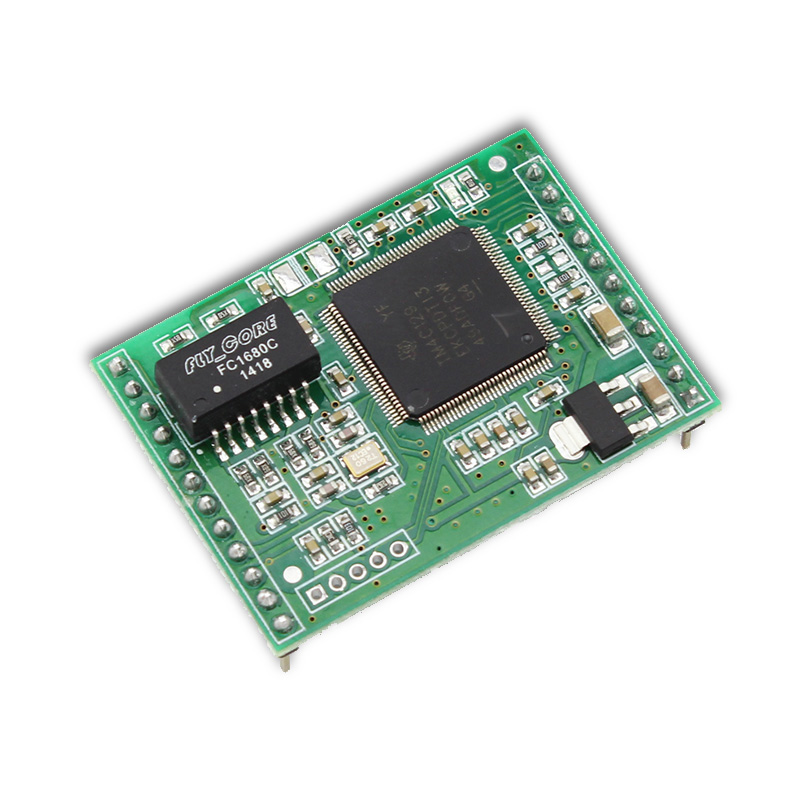

ED2用于实现TTL串口与以太网双向数据透明传输
ED2支持TCP Client、TCP Server、UDP Client、UDP Server、HTTP Client
五种工作模式,可根据使用场景灵活选择
TCP Client 模式
TCP Server 模式
UDP Client 模式
UDP Server 模式
HTTP Client 模式
ED2支持TCP Client、TCP Server、UDP Client、
UDP Server、HTTP Client,五种工作模式,可根据使用场景灵活选择
TCP Client 模式
TCP Server 模式
UDP Client 模式
UDP Server 模式
HTTP Client 模式

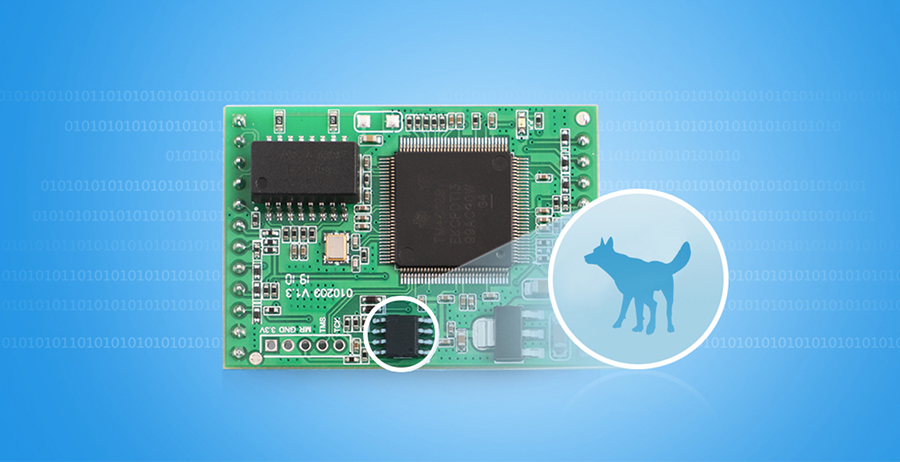

集成硬件看门狗,二十四小时稳定运行不宕机
配置软件升级,可轻松实现跨网段参数配置,内置网页固件升级等功能,
页面更简洁,使用更便捷
支持Modbus RTU与Modbus TCP协议互转,支持Modbus多主机轮询

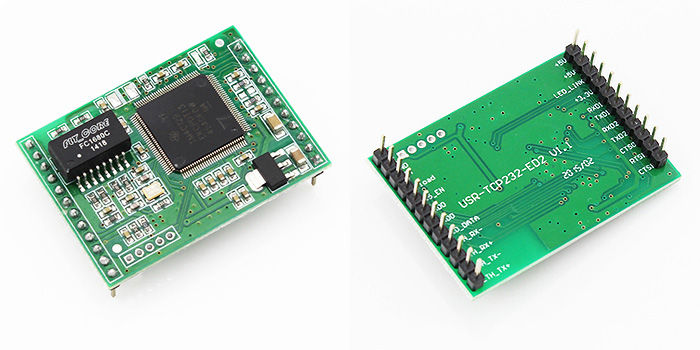

分类 |
参数 |
数值 |
硬件参数 |
工作电压 |
VCC:3.0~3.6V,(3.3V最佳) VDD:4.75~5.5V, (5.0V最佳) |
工作电流 |
210mA@3.3V/175mA@5.0V |
|
尺寸 |
44.5x31.8x15.4 mm(L*W*H) |
|
封装形式 |
插针式封装 |
|
工作温度 |
-40~85℃ |
|
储存温度 |
-40~105℃ |
|
工作湿度 |
5%~95% RH(无凝露) |
|
存储湿度 |
5%~95% RH(无凝露) |
|
认证 |
CE、FCC、ROSH |
|
通信接口参数 |
网口规格 |
RJ45、10/100Mbps、交叉直连自适应 |
网口数量 |
1个 |
|
串口规格 |
TTL串口 |
|
串口数 |
3路串口 |
|
串口波特率 |
600-1M(bps) |
|
数据位 |
7、8 |
|
校验位 |
None、Even、Odd |
|
流控 |
硬件流控:RTS/CTS 软件流控:XON/XOFF |
|
RS485上下拉电阻 |
2.2KΩ |
|
软件功能 |
网络协议 |
IP、TCP、UDP、DHCP、DNS、HTTP、ARP、ICMP |
IP获取方式 |
静态IP、DHCP |
|
域名解析 |
支持 |
|
Modbus网关 |
支持 |
|
网页转串口 |
支持WebSocket通信方式的网页转串口 |
|
HTTP Client |
支持 |
|
UDP组播 |
支持 |
|
配置方式 |
配置软件、AT指令配置、网页配置 |
|
串口缓存 |
动态缓存、按包缓存 例:包长为10Byte时可缓存450包即4.5KB 包长为1460Byte时可缓存10包即14.6KB |
|
网口缓存 |
48Kbyte |
