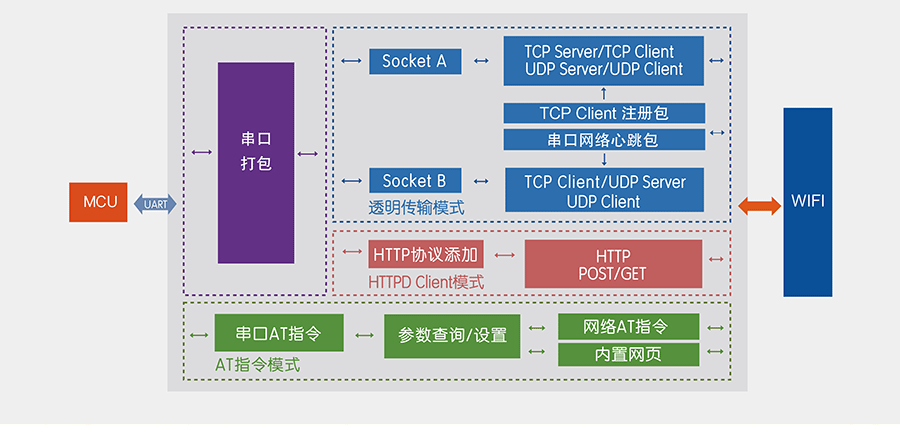

TTL串口与WiFi的双向透明传输
实现UART与网络之间的透明传输
实现通用串口设备与网络设备之间的数据传输
透明传输模式为默认模式

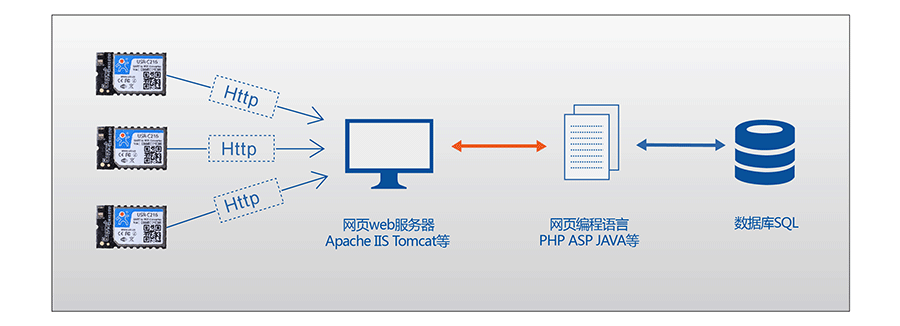

数据直接传向HTTP服务器端,或者是从HTTP服务器端获取数据
串口数据将以Http(GET/POST)方式直接提交给web服务器
做B/S架构系统的不二之选!

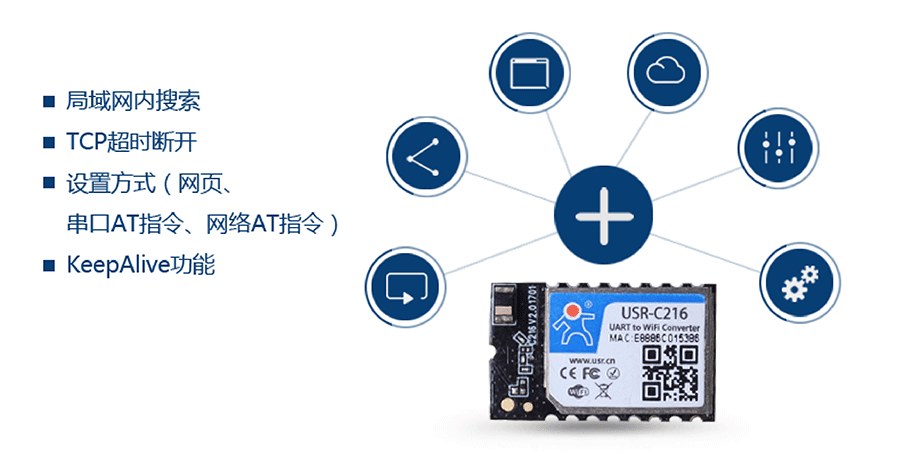

用户可通过AT命令对WIFI模块进行UART及网络参数查询与设置

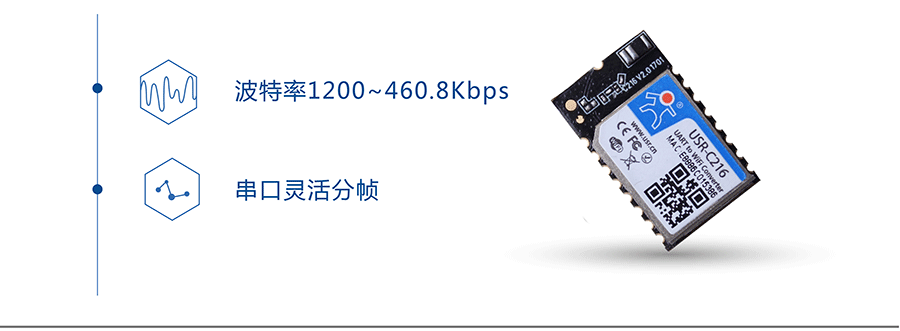

大范围波特率,支持串口灵活分帧,串口打包机制

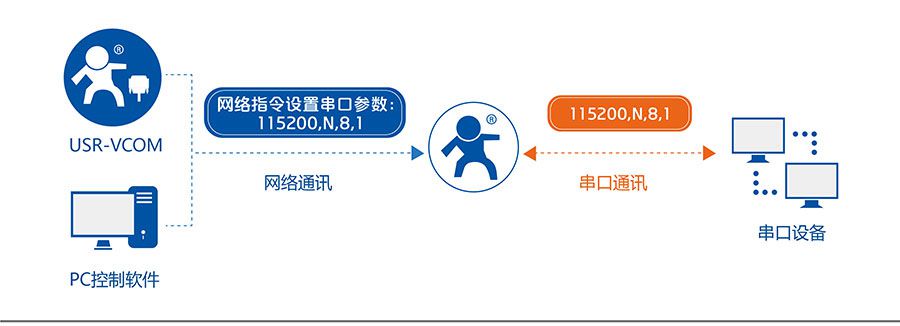

通过网络指令动态改变串口服务器的波特率、数据位、校验位、停止位
支持微信配网功能,轻松连接智能家居到微信,给用户带来意想不到的惊喜

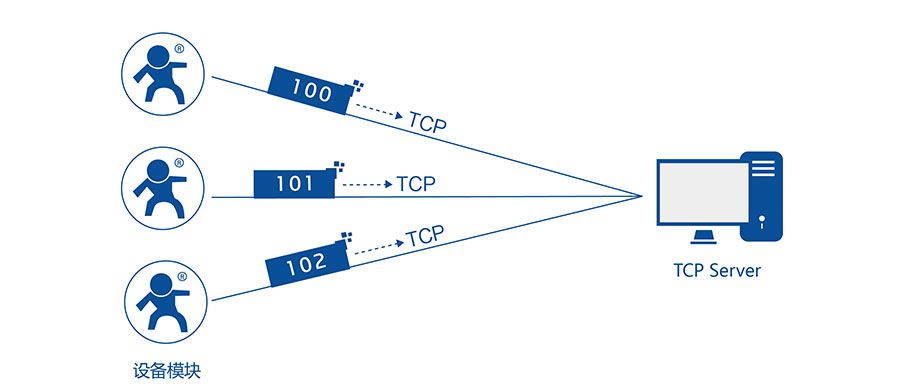

WIFI模块作为TCP Client和UDP Client时,建立链接后自动发送预定的注册包做标识。
注册报数据可以是MAC地址,也可以是自定义注册数据。

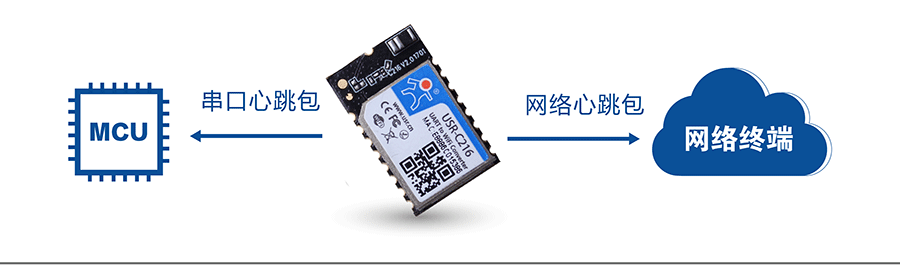

网路心跳包:服务器通过定时发送心跳包通知服务器处于活跃状态,并保持与服务器的正常网络链接。

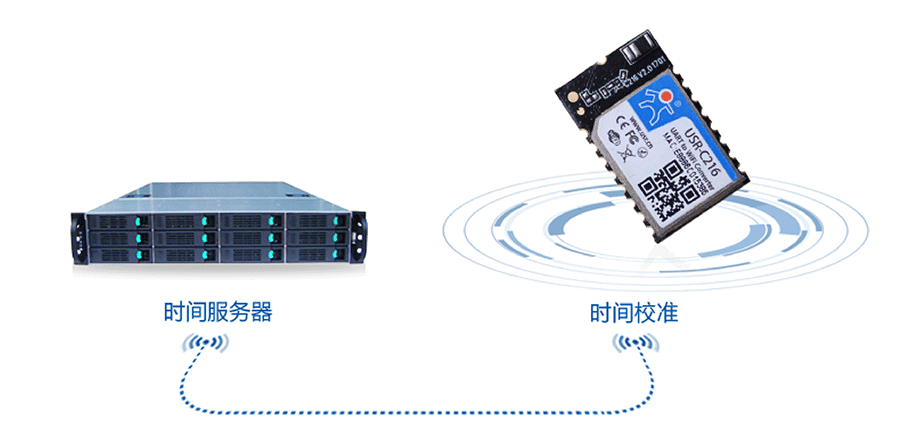

支持网络校验,候选NTP服务器地址进行设置,该功能默认关闭

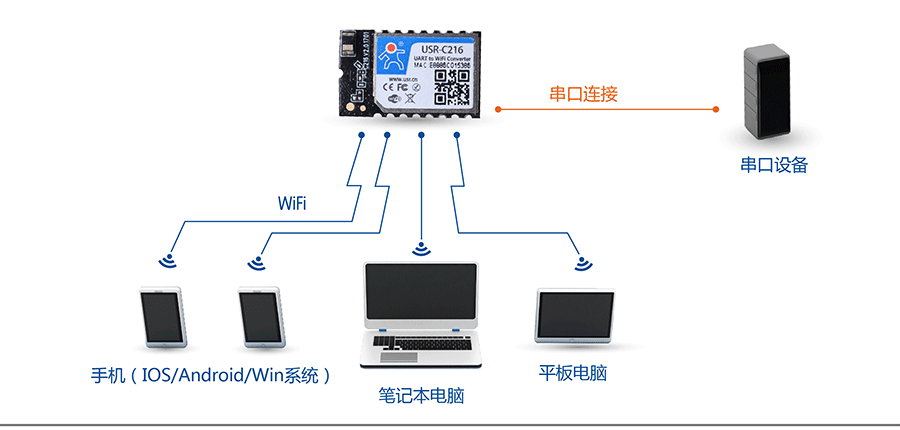

无需任何配置的电脑或手机等移动设备快速接入WIFI模块进行数据传输

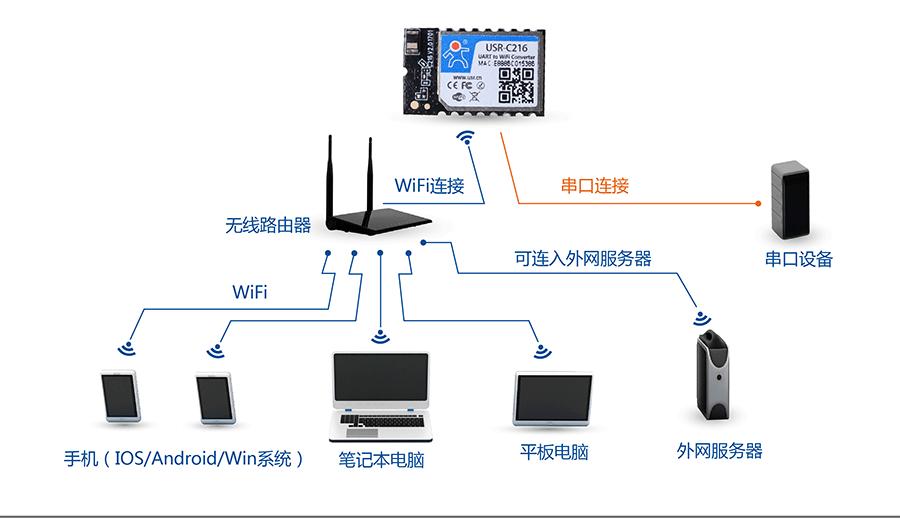

可接入路由器,实现远程通信或者局域网内设备通信
可实现本地设备局域网内通信,同时支持远程设备广域网通信
分类 |
参数 |
取值 |
无线参数 |
无线标准 |
802.11 b/g/n |
发射功率 |
802.11b: +19dBm(Max.@11Mbps,CCK) 802.11g: +18dBm(Max.@54Mbps,OFDM) 802.11n: +16dBm(Max.@HT20,MCS7) |
|
接收灵敏度 |
802.11b: -85 dBm(@11Mbps,CCK) 802.11g: -70 dBm(@54Mbps,OFDM) 802.11n: -68 dBm(@HT20,MCS7) |
|
天线 |
外置:天线焊盘 内置:板载陶瓷天线 |
|
硬件参数 |
数据接口 |
UART |
工作电压 |
3.0V~3.6V |
|
工作电流 |
(以下均为3.3V下) 正常模式:AP平均:74mA 峰值285mA STA平均:32mA峰值196mA |
|
工作温度 |
-20℃~85℃ |
|
存储温度 |
-40℃~125℃ |
|
工作湿度 |
5~95%RH(无凝露) |
|
存储湿度 |
5~95%RH(无凝露) |
|
尺寸 |
22.0mm x 13.5mm x 2.7mm |
|
封装接口 |
SMT表贴 |
|
软件参数 |
无线网络类型 |
AP、STA、AP+STA |
安全机制 |
WEP/WPA-PSK/WPA2-PSK |
|
加密类型 |
TKIP,AES |
|
网络协议 |
IPV4,TCP/UDP |
|
软件功能 |
DHCP/静态IP |
支持DHCP动态获取IP和静态IP功能 |
DNS域名解析 |
支持DNS域名解析功能 |
|
支持Webserver |
支持Webserver网页设置参数 |
|
Socket透传 |
支持TCP Server,TCP Client,UDPServer,UDP Client |
|
HTTPD Client |
支持Httpd协议传输 |
|
类RFC2217 |
支持RFC2217动态波特率设置 |
|
注册包机制 |
支持ID,MAC,自定义,透传云 |
|
多种配置方式 |
AT+指令集,网页配置 |
