功能结构图
产品特征

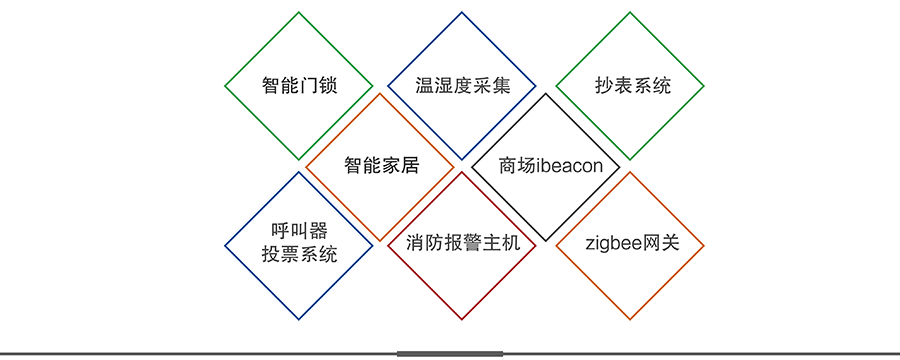

【应用领域】

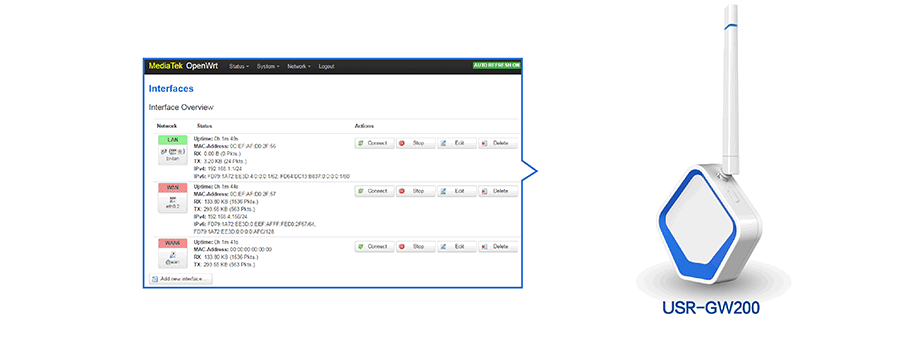

【产品特点】
1、硬件实现各类主流无线技术向网络的双向数据转换
2、无线路由器核心芯片MTK7688,板载 16M flash,128M DDR2 RAM。
3、支持WIFI无线路由器的基本功能
4、开放型Linux系统,基于Openwrt,可二次编程
5、软件系统支持Socket 透传,HTTP,MQTT,SSL 等多种通信方式开发
6、内置配置网页
7、支持WIFI,模式:AP,STA,AP+STA
8、支持以太网,支持WAN/LAN口切换
9、支持USB,用于调试和扩展
10、独特外观设计,自有模具,拥有外观专利
11、国标220V直接供电 内置5W AC-DC电源模块
12、支持433小无线,默认支持芯片 SI4438
13、支持双模蓝牙,USR-BT200,串口透传,cypress芯片20706
14、支持Zigbee,串口透传,芯片CC2530
15、支持Lora,SPI接口,SX1278
16、支持TF卡,可本地存储大数据,最大支持32G
17、内置RTC时钟芯片PCF8563
18、3个功能指示灯,1个对外功能按钮
19、内置看门狗,确保产品稳定
1、硬件实现各类主流无线技术向网络的双向数据转换
2、无线路由器核心芯片MTK7688,板载 16M flash,128M DDR2 RAM。
3、支持WIFI无线路由器的基本功能
4、开放型Linux系统,基于Openwrt,可二次编程
5、软件系统支持Socket 透传,HTTP,MQTT,SSL 等多种通信方式开发
6、内置配置网页
7、支持WIFI,模式:AP,STA,AP+STA
8、支持以太网,支持WAN/LAN口切换
9、支持USB,用于调试和扩展
10、独特外观设计,自有模具,拥有外观专利
11、国标220V直接供电 内置5W AC-DC电源模块
12、支持433小无线,默认支持芯片 SI4438
13、支持双模蓝牙,USR-BT200,串口透传,cypress芯片20706
14、支持Zigbee,串口透传,芯片CC2530
15、支持Lora,SPI接口,SX1278
16、支持TF卡,可本地存储大数据,最大支持32G
17、内置RTC时钟芯片PCF8563
18、3个功能指示灯,1个对外功能按钮
19、内置看门狗,确保产品稳定
【外观设计专利】
独特外观设计,自有模具,拥有外观专利
专利不是一纸证书,是安全的保障
【接口细节】
基本功能
实现各类主流无线技术与网络的双向数据转换
支持Socket 透传,HTTP,MQTT,SSL 等多种通信方式
Demo固件只支持wifi、蓝牙、LoRa、433、Socket透传
开放SDK
大客户可享受开放SDK:开放型Linux系统,基于Openwrt,可二次编程
评估板辅助
与评估板USR-GW-EVK通过无线连接后,可进行无线数据双向传输、模块测试/开发等,并且可通过GW200查询EVK上的温湿度。

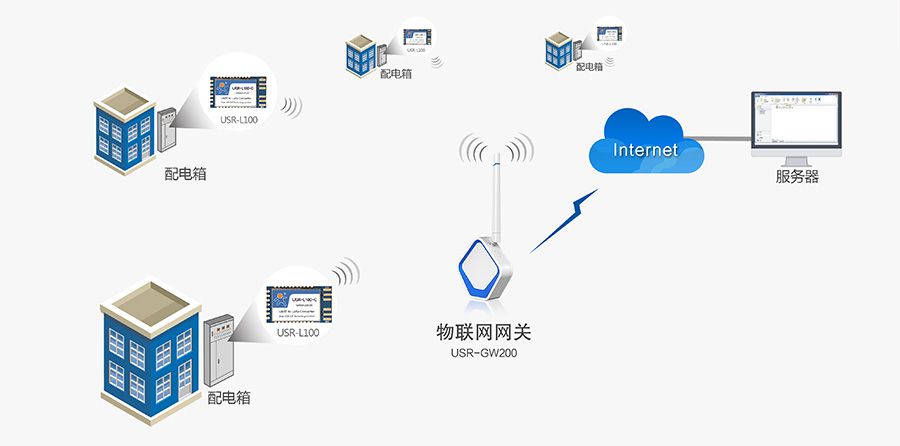

应用领域
【智能门锁】
门锁装入433终端与网关配对使用(内置SI4438芯片)
网关可控制多个门锁开关,采集门锁状态
同时网关可作为WIFI无线路由器使用,为客人提供上网功能
【智能家居】
网关zigbee(内置CC2530芯片)采集智能家居数据,实现远程控制
组网应用,实现各个智能家居之间的联动,一键享乐,更方便
网关接入Internet实现远程数据监控,实时了解家里安全情况
【商场采集数据】
蓝牙传输内置cypress芯片20706,进行蓝牙与串口以太网的双向透传
通过ibeacon通讯采集用户信息,助力于CRM系统建立和大数据分析
通过蓝牙连接各个移动端设备,可向顾客发送广告咨询、折扣券以及近点积分等
产品外观尺寸
合作模式
项目 |
描述 |
|
产品名称 |
USR-GW200 |
物联网网关 |
有线网口 |
有线WAN口 |
WAN * 1 |
WIFI |
WIFI无线局域网 |
支持802.11b/g/n |
天线 |
WIFI天线 |
|
覆盖距离 |
空旷地带180m |
|
LoRa模块 |
协议 |
LORA对传 |
频段 |
398MHz~525MHz |
|
信道 |
共分127个信道 |
|
发射功率 |
最大发射功率20dbm |
|
433模块 |
协议 |
透明传输 |
频段 |
425MHz~525MHz |
|
信道 |
共分255个信道 |
|
发射功率 |
最大发射功率20dbm |
|
蓝牙模块 |
无线标准 |
802.15.1 |
频率范围 |
2.402 - 2.480 GHz |
|
发射功率 |
-18 - +3 dBM |
|
接收灵敏度 |
-89 dBM |
|
按键 |
Reload |
一键恢复出厂设置 |
指示灯 |
状态指示灯 |
电源,WAN口,WIFI指示灯 |
温度 |
工作温度 |
-20℃ ~ +70℃ |
存储温度 |
-20℃ ~ +80℃ |
|
湿度 |
工作湿度 |
5~95%RH(无凝露) |
存储湿度 |
1~95%RH(无凝露) |
|
供电 |
供电电压 |
220V AC,50-60Hz |
