USR-IO34-LR/G5 规格参数
|
|
项目 |
指标 |
LoRa(LR版本) |
发射功率 |
工作频段 |
410~441MHz |
发射功率 |
20dBm~30dBm |
||
接收灵敏度 |
-148dBm@0.268Kbps |
||
传输距离 |
8000m(测试条件:晴朗,空旷,30dBm发射功率,天线增益5dBi,高度大于2m,0.268K空中速率) |
||
天线选项 |

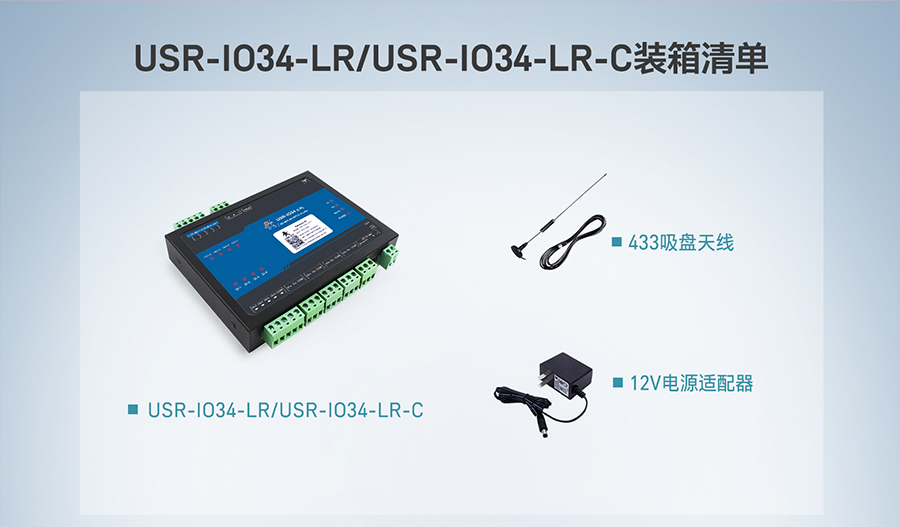

SMA天线座(外螺内孔) 433吸盘天线 |
||
4G(G5版) |
无线参数 |
无线网络 |
支持移动2G/3G/4G |
支持联通2G/3G/4G |
|||
支持电信4G |
|||
技术规范 |
TDD-LTE |
3GPP R9 CAT4 下行 150 Mbps,上行 50 Mbps |
|
FDD-LTE |
3GPP R9 CAT4下行150Mbps,上行 50 Mbps |
||
WCDMA |
HSPA+ 下行速率 21 Mbps 上行速率 5.76 Mbps |
||
TD-SCDMA |
3GPP R9 下行速率2.8 Mbps 上行速率2.2 Mbps |
||
GSM |
下行速率 384 kbps 上行速率 128 kbps |
||
标准频段 |
TD-LTE |
Band 38/39/40/41 |
|
FDD-LTE |
Band 1/3/8 |
||
WCDMA |
Band 1/8 |
||
TD-SCDMA |
Band34/39 |
||
GSM |
Band 3/8 |
||
发射功率 |
TD-LTE Band 38/39/40/41 |
+23dBm(Power class 3) |
|
FDD-LTE Band 1/3/8 |
+23dBm(Power class 3) |
||
WCDMA Band 1/8 |
+23dBm(Power class 3) |
||
TD-SCDMA Band34/39 |
+24dBm(Power class 2) |
||
GSM Band 8 |
+33dBm(Power class 4) |
||
GSM Band 3 |
+30dBm(Power class 1) |
||
硬件参数 |
数据接口 |
RS485:300bps – 230400bps |
|
DI输入 |
参考《USR-IO34接线工艺说明书》 |
||
DO输出 |
AC 250V 5A DC 30V 5A |
||
工作电压 |
12V~36V |
||
工作电流 |
114mA(aver)/266mA(max)@12V |
||
电压采集范围 |
0~10V(误差低于1%) |
||
电流采集范围 |
4~20mA(误差低于1%) |
||
工作温度 |
-40~85℃ |
||
存储温度 |
-40~85℃ |
||
工作湿度 |
5%~95% |
||
存储湿度 |
1%~95% |
||
尺寸 |
142.7*114*28mm |
||
EMC等级 |
ESD |
IEC61000-4-2,Level 4 |
|
浪涌 |
IEC61000-4-5,Level 3 |
||
群脉冲 |
IEC61000-4-4,Level 3 |

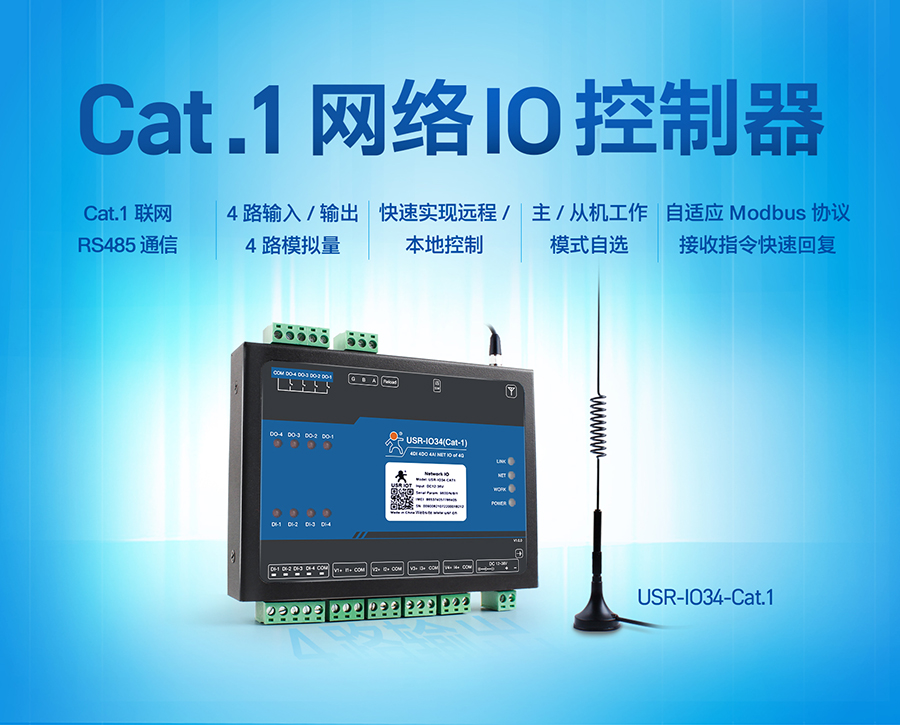

USR-IO34-CAT1 规格参数
|
项目 |
指标 |
无线参数 |
无线网络 |
支持移动LTE Cat-1 |
支持联通LTE Cat-1 |
||
支持电信LTE Cat-1 |
||
技术规范 |
TD-LTE |
3GPP Release 13 CAT1下行7.5 Mbps,上行1 Mbps |
FDD-LTE |
3GPP Release 13 CAT1下行10 Mbps,上行5 Mbps |
|
标准频段 |
TD-LTE |
Band34/38/39/40/41 |
FDD-LTE |
Band 1/3/5/8 |
|
发射功率 |
TD-LTE Band 38/39/40/41 |
+23dBm(Power class 3) |
FDD-LTE Band 1/3/5/8 |
+23dBm(Power class 3) |
|
硬件参数 |
数据接口 |
RS485:300bps – 230400bps |
DI输入 |
参考《USR-IO34接线工艺说明书》 |
|
DO输出 |
AC 250V 5A DC 30V 5A |
|
工作电压 |
12V~36V |
|
工作电流 |
159mA(aver)/222mA(max)@12V |
|
电压采集范围 |
0~10V(误差低于1%) |
|
电流采集范围 |
4~20mA(误差低于1%) |
|
工作温度 |
-20~70℃ |
|
存储温度 |
-40~85℃ |
|
工作湿度 |
5%~95% |
|
存储湿度 |
1%~95% |
|

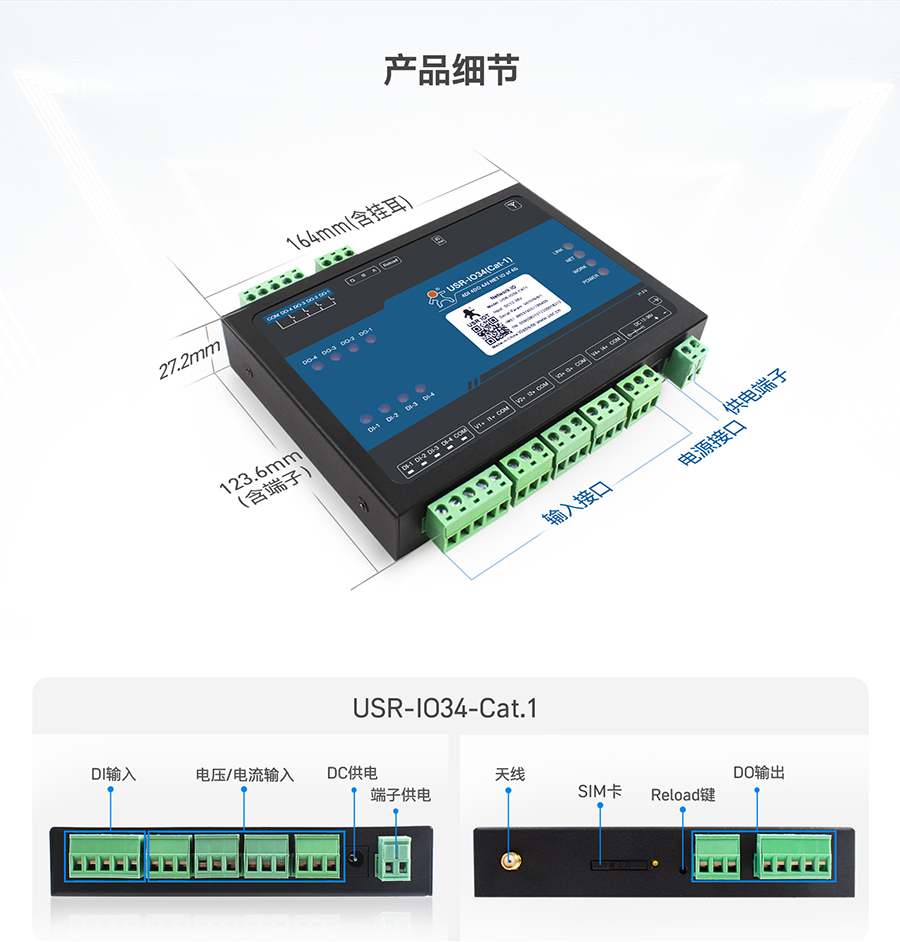

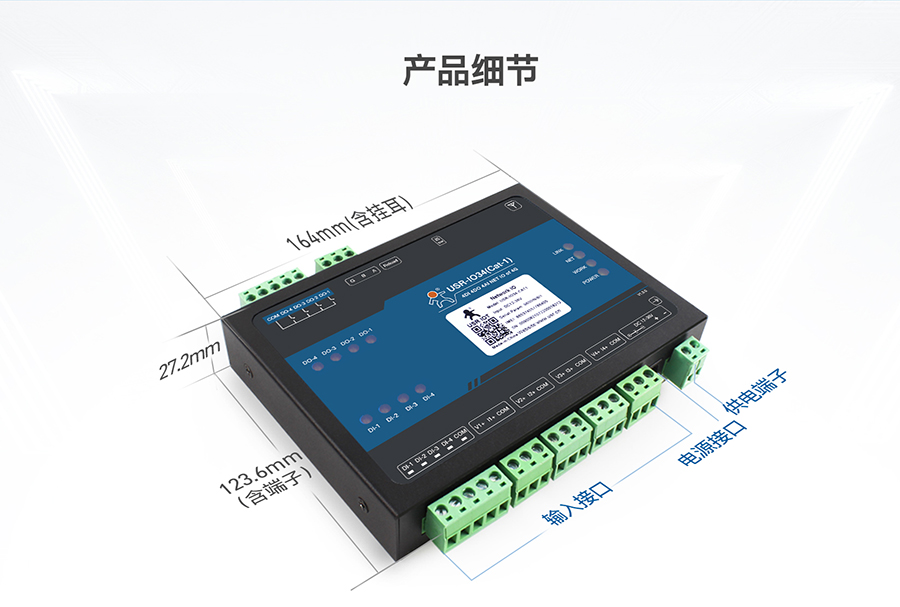

尺寸 |
142.7*114*28mm |
|
软件参数 |
无线网络类型 |
LTE Cat-1全网通 |

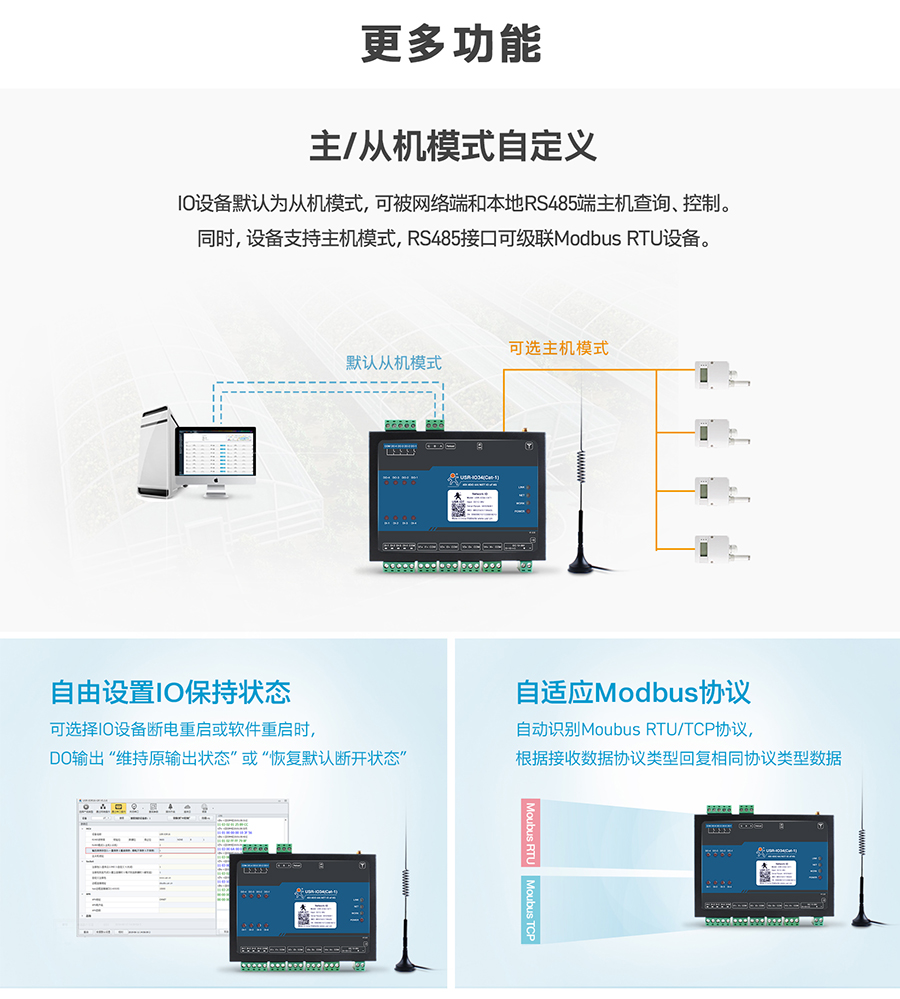

工作模式 |
主机模式、从机模式 |
|
设置命令 |
Modbus RTU |
|
网络协议 |
Modbus TCP、Modbus RTU |
|
客户应用软件 |
支持组态软件 |
|
软件功能 |
域名解析DNS |
支持 |
传输方式 |
支持TCP client |
|

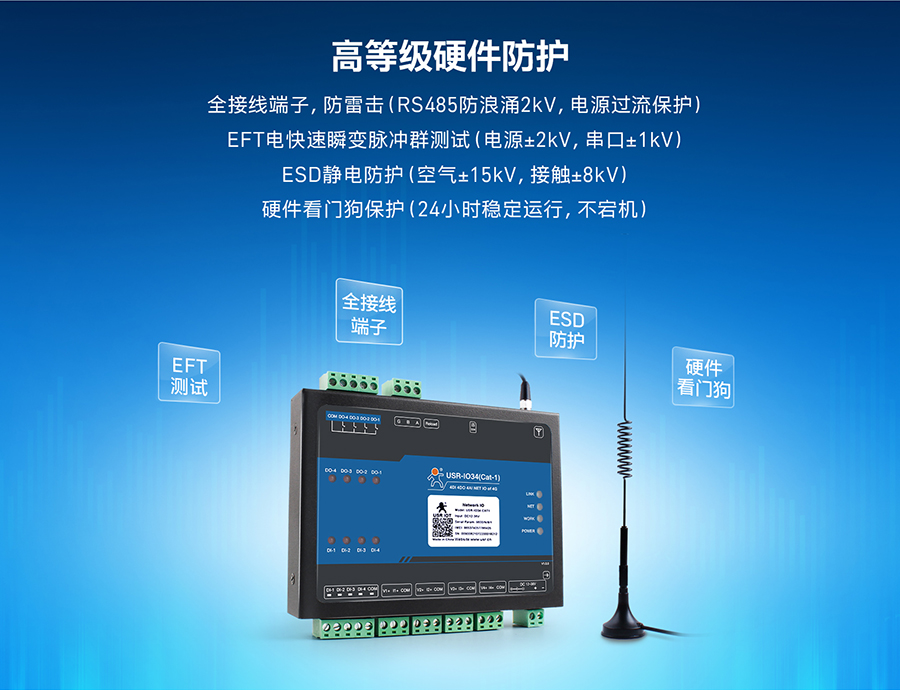

EMC等级 |
ESD |
IEC61000-4-2,Level 4 |
浪涌 |
IEC61000-4-5,Level 3 |
|
群脉冲 |
IEC61000-4-4,Level 3 |
