案例以USR-IO424T-EWR V2为例

一、资料下载

1.USR-IO424T-EWR V2说明书：https://www.usr.cn/Download/886.html

2.网络IO系列设置软件：https://www.usr.cn/Download/869.html

3.USR-IO424T接线工艺说明：https://www.usr.cn/Download/734.html

4.USR-IO控制器规格书：https://www.usr.cn/Download/648.html

5.V3版本虚拟串口下载链接：https://www.usr.cn/Download/31.html
二、准备工作

1.USR-IO424T-EWR一台

2.网线一根

3.路由器一台

4.USB转485转换器一台

三、配置过程

1.有人云配置

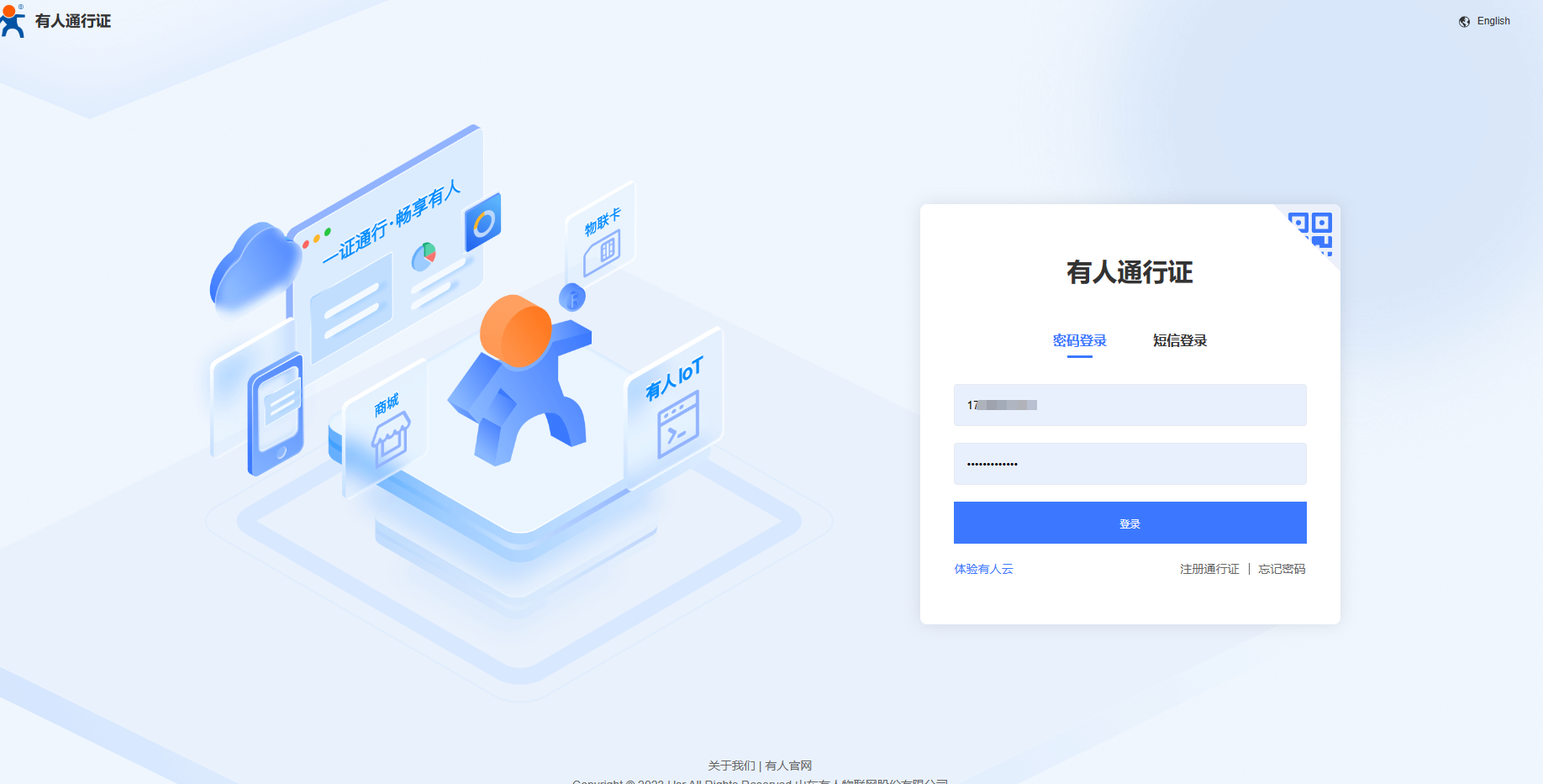

登录有人云:https://account.usr.cn/#/login?type=mp_scada&logout=1

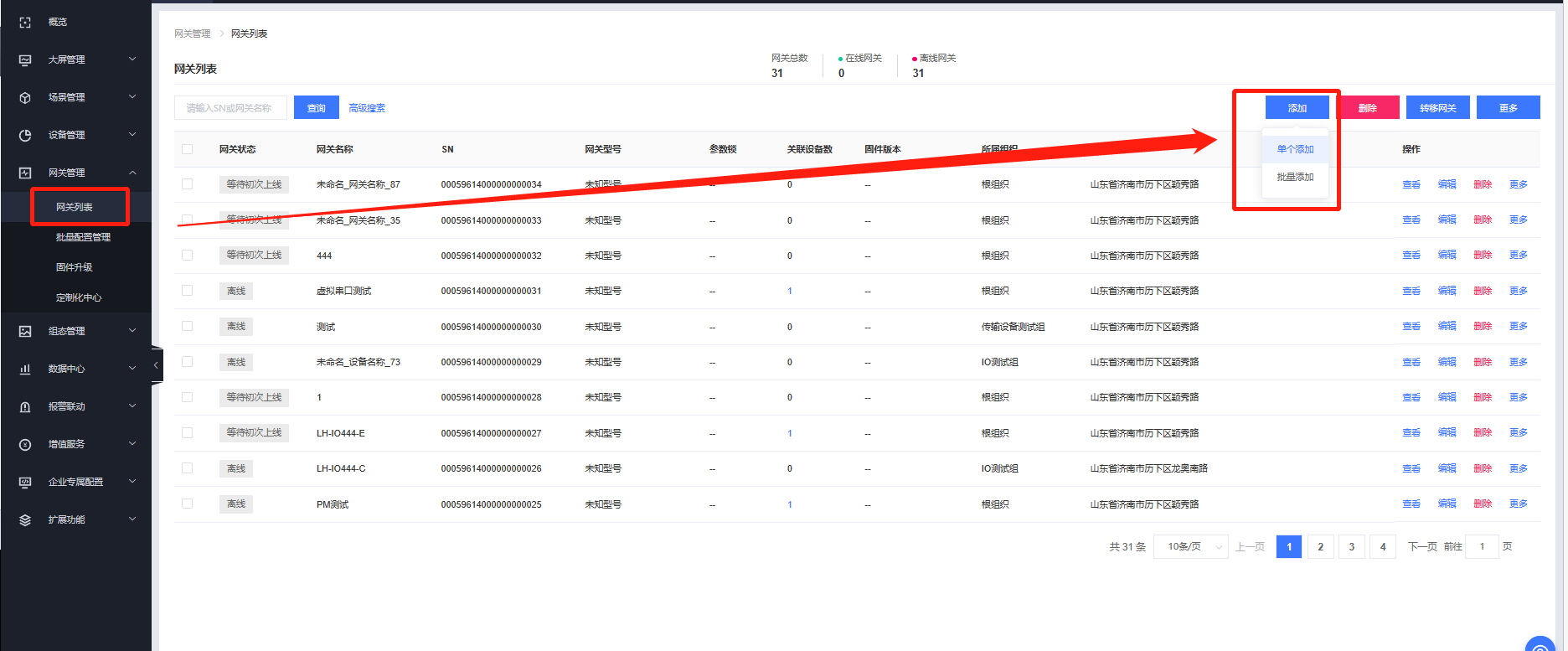

添加网关：网关管理--网关列表--添加--单个添加

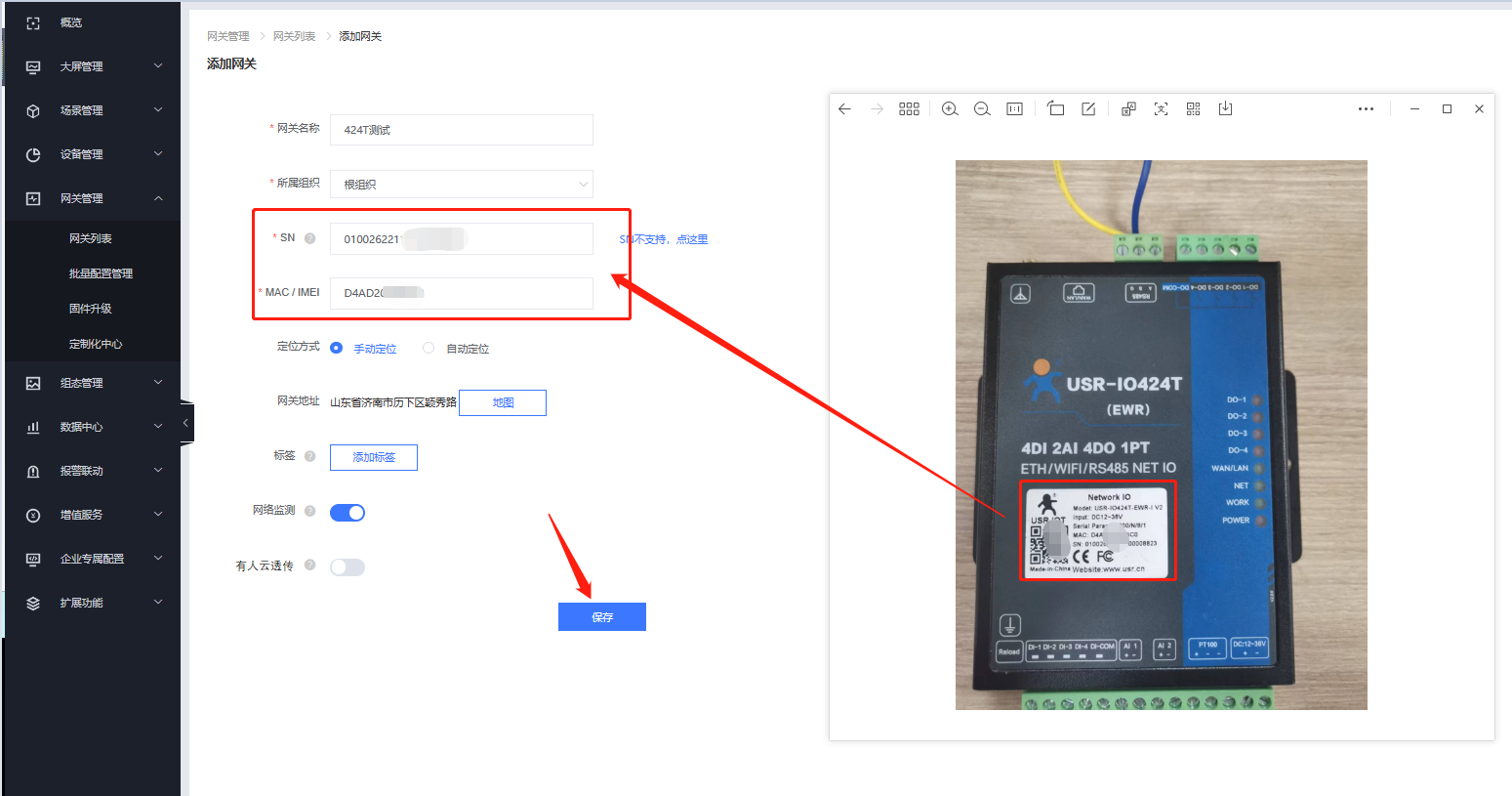

网关名称命名为424T测试，组织选择根组织（用户自行选择），SN和IMEI填写USR-IO424T上面二维码的数据，点击保存。

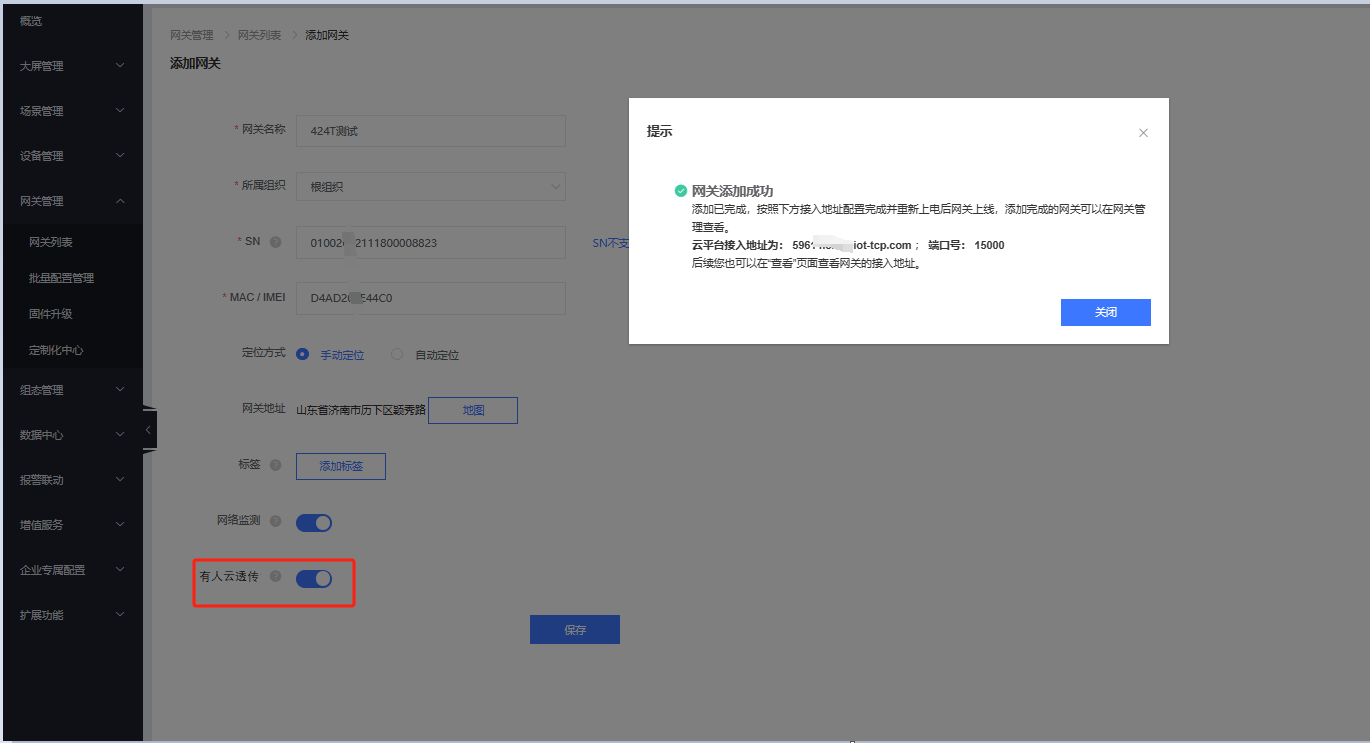

添加成功，页面会弹出提示，告知云平台接入地址和端口号，注意开启数据透传功能

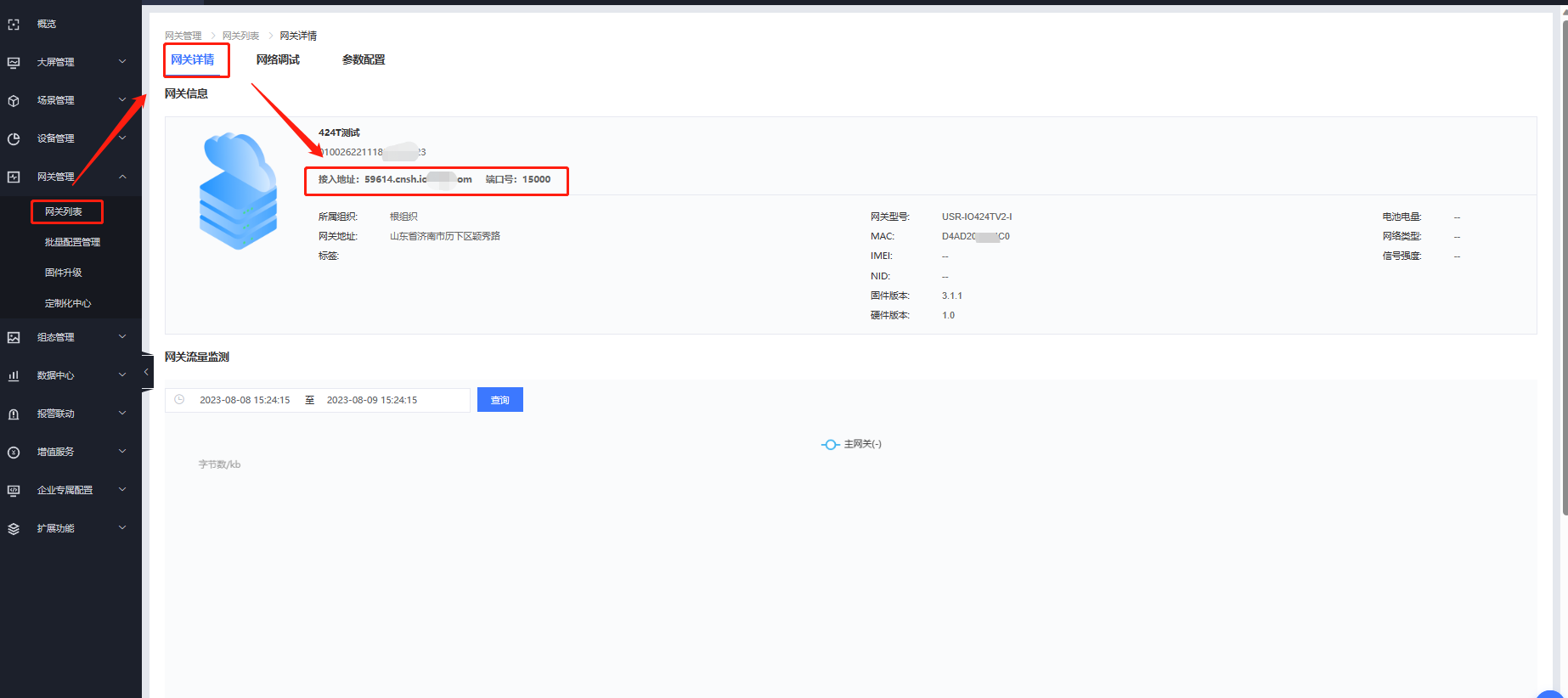

也可从网关管理--网关列表--点击对应网关名称--网关详情，中获得接入地址和端口号

2.USR-IO424T-EWR配置

使用USB转485转换器链接424T和电脑，电脑打开网络IO 上位机软件

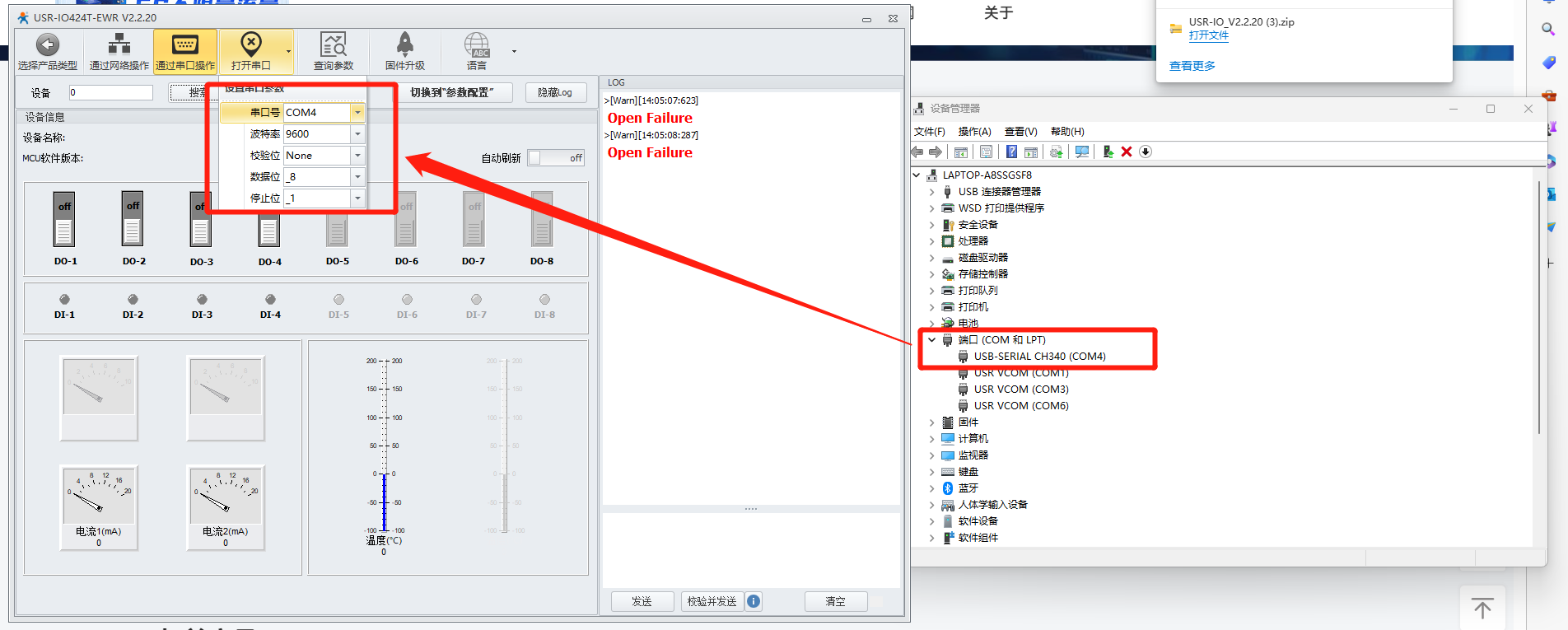

电脑打开控制面板--设备管理器查看USB转换器COM口为COM4，9600 N 8 1，点击打开串口

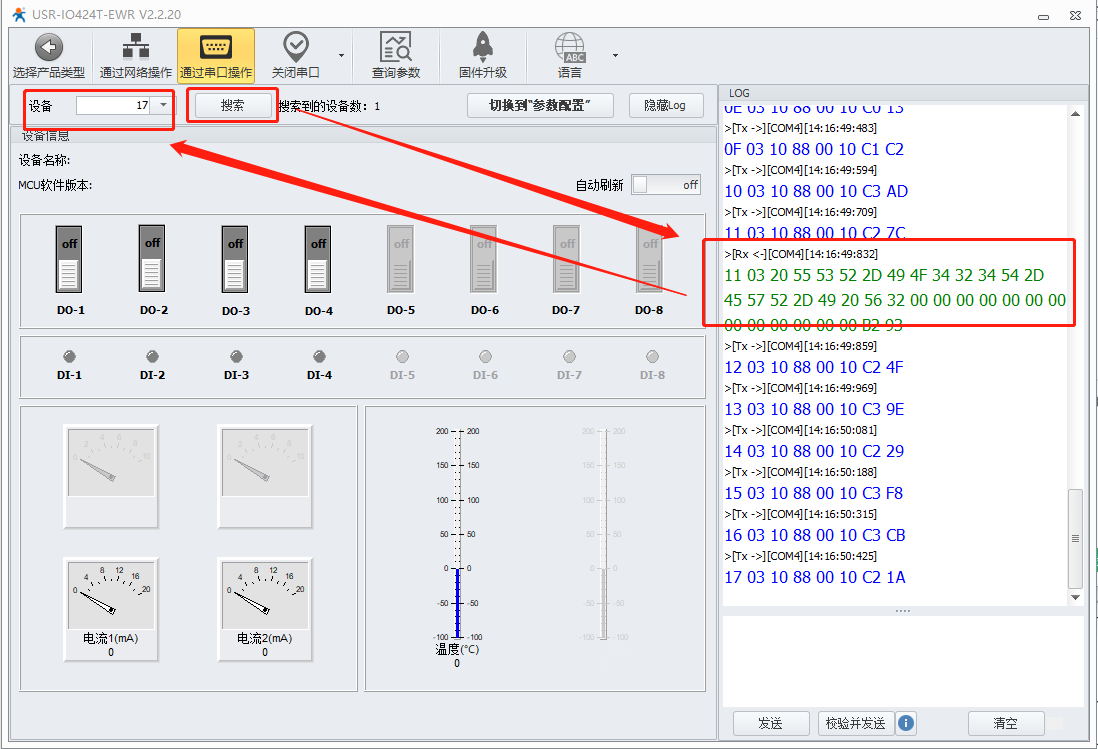

点击搜索，搜到设备后下拉三角选中设备。

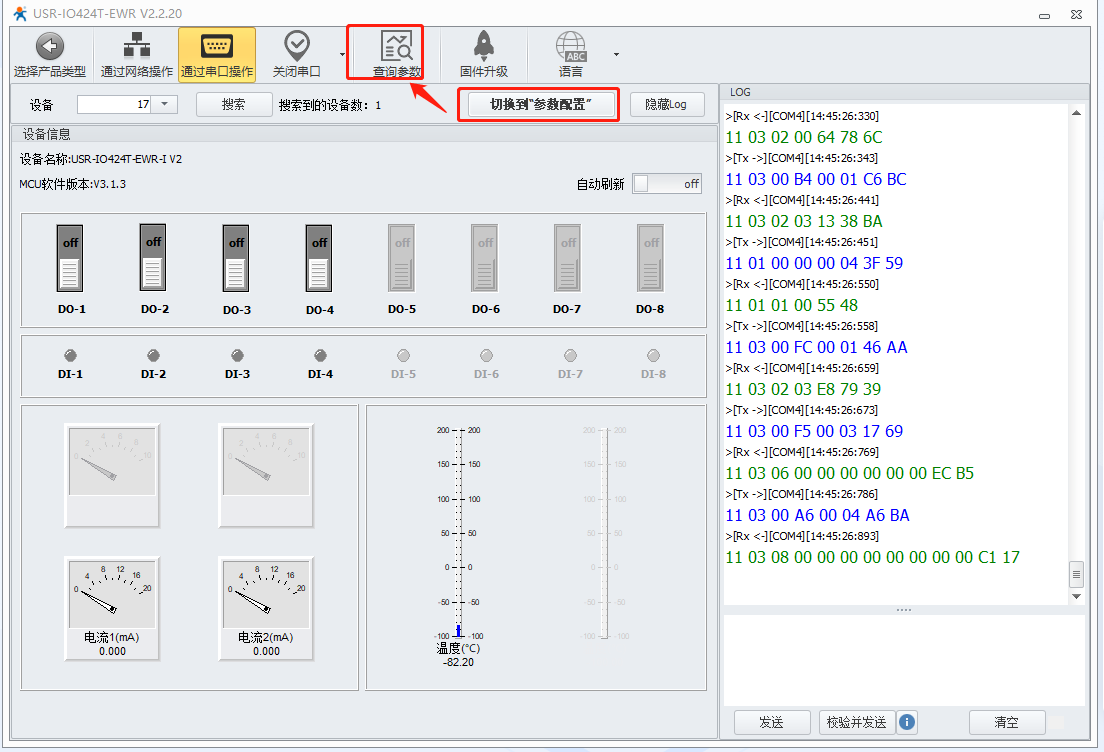

点击切换到参数配置--查询参数

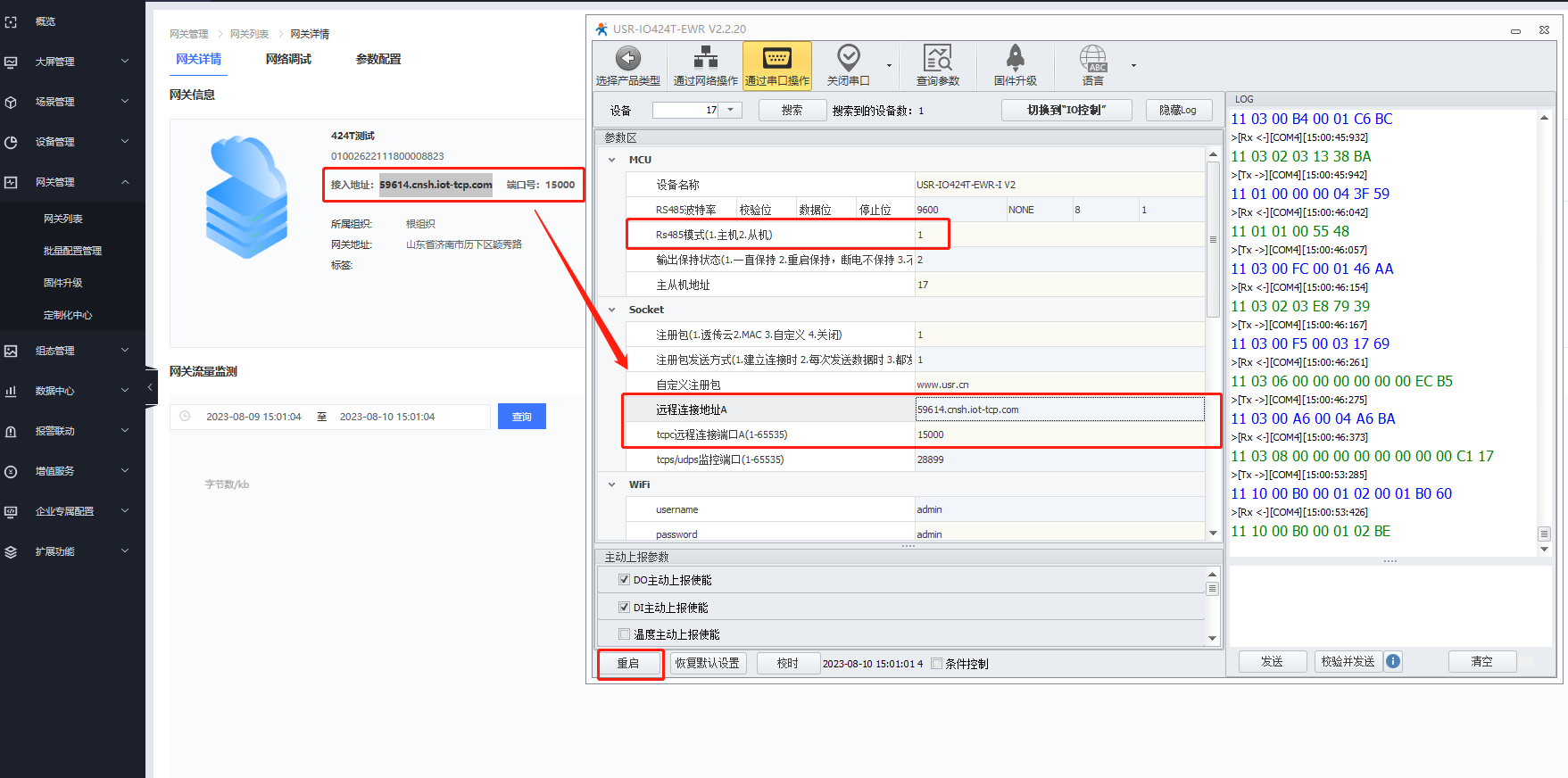

将工作模式修改为主机模式，将有人云上的设备接入地址填入到设备中，然后重启

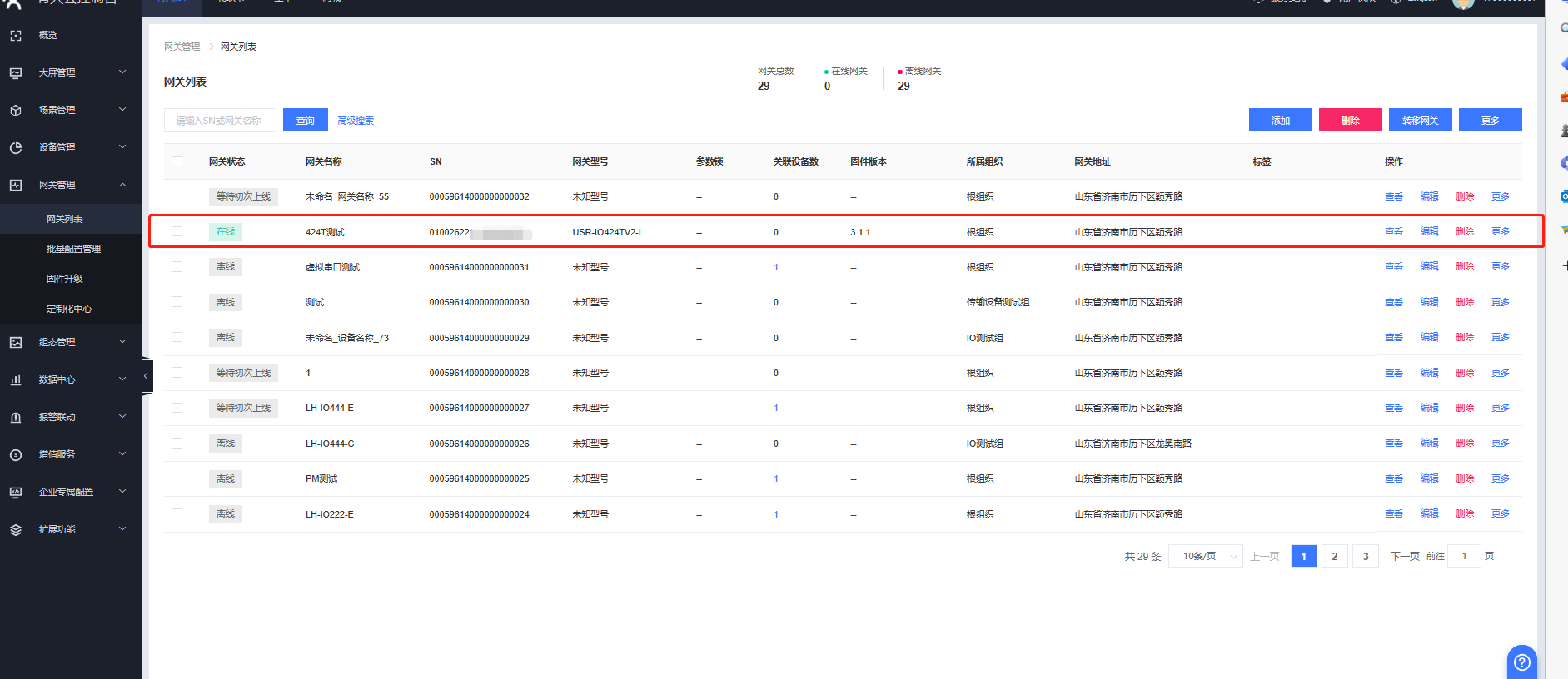

然后将USR-IO424T-EWR直接插到动态分配IP的路由器上即可看到设备在云端上线。

3.使用V3版虚拟串口配置透传

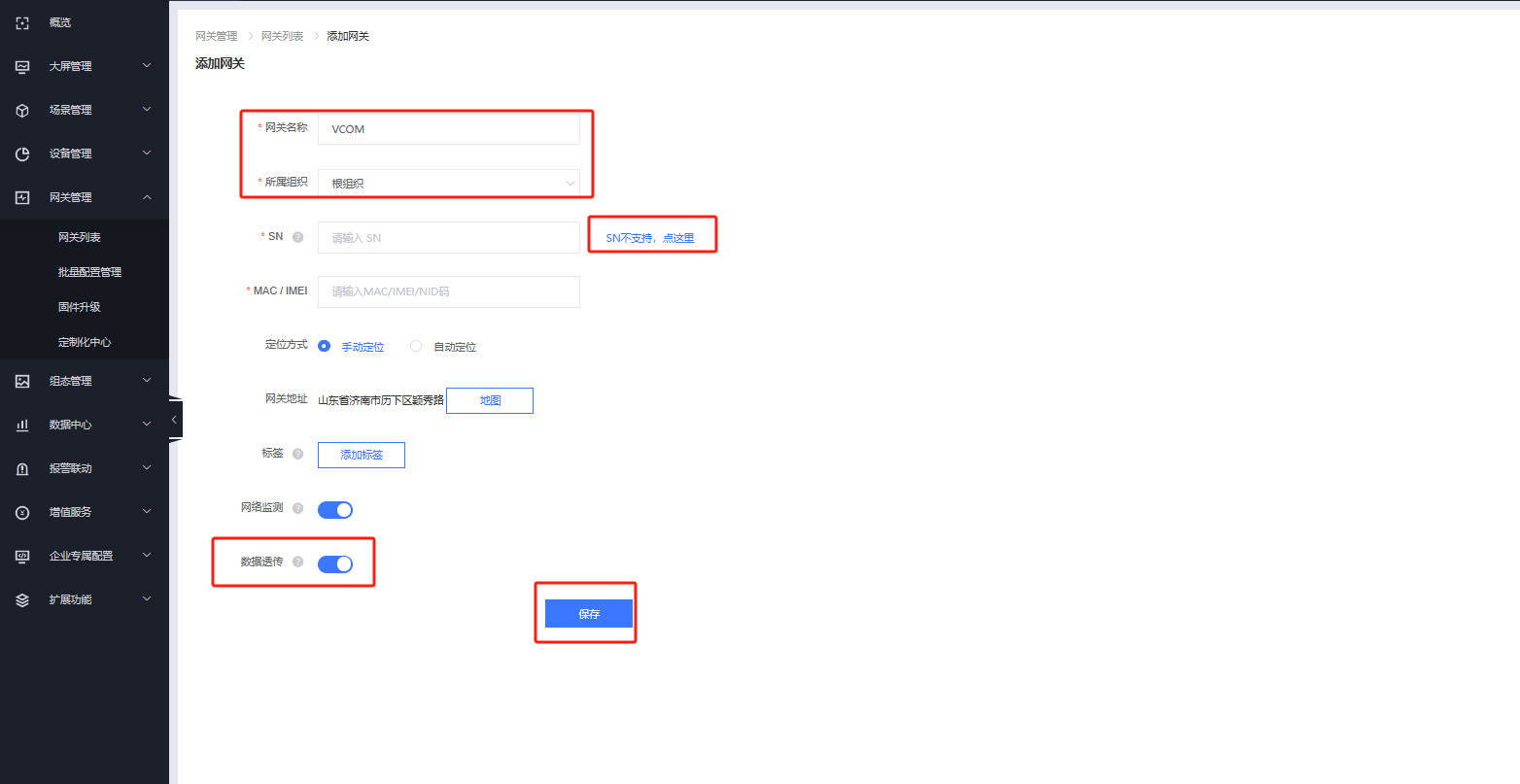

有人云网关管理--网关列表--添加--单个添加，填入名称和组织，选择“SN不支持，点这里”方式添加，注意开启数据透传

添加成功，页面会弹出提示，告知云平台接入地址和端口号，以及分配的ID和密码

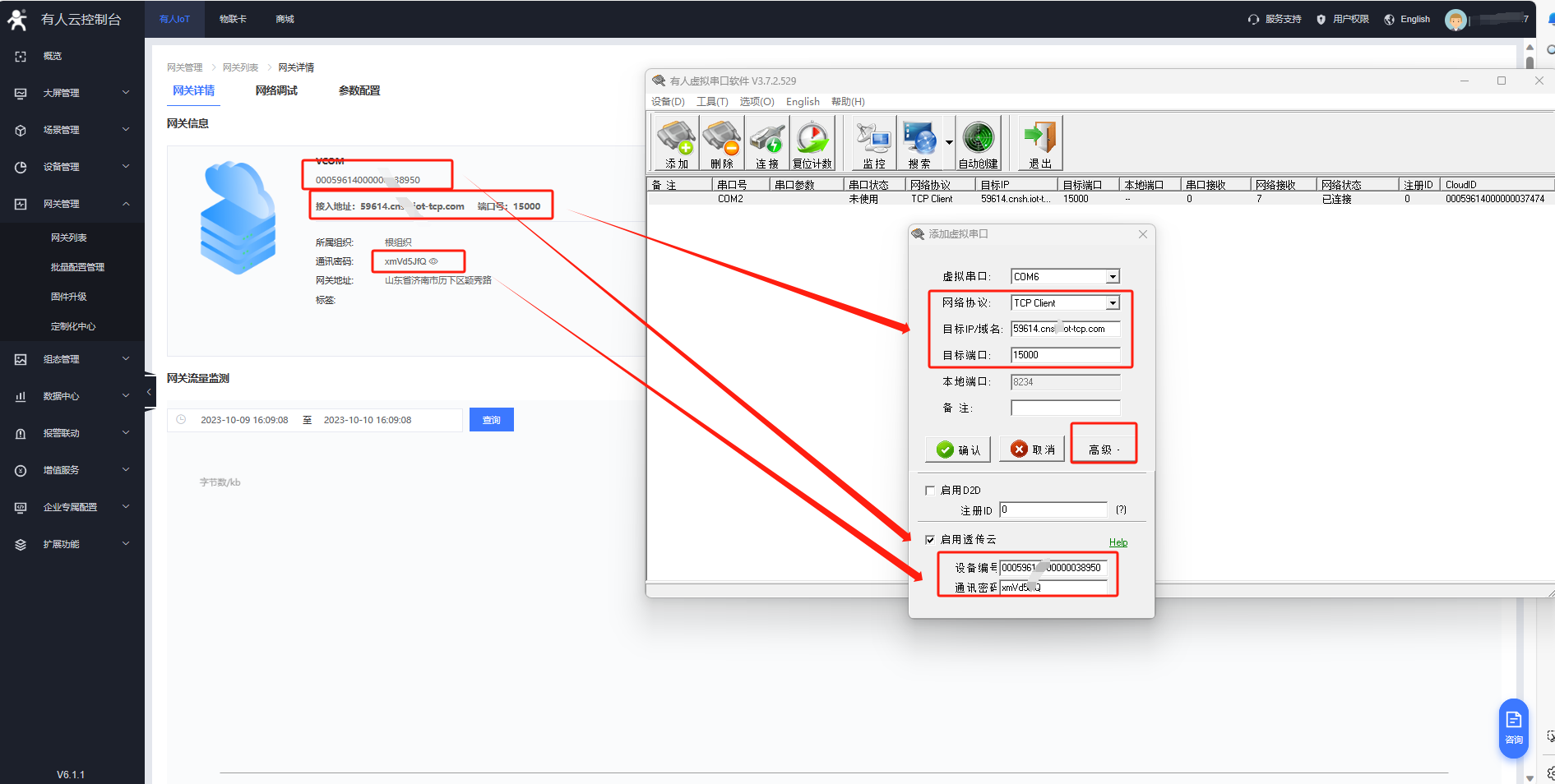

打开虚拟串口软件，添加虚拟串口

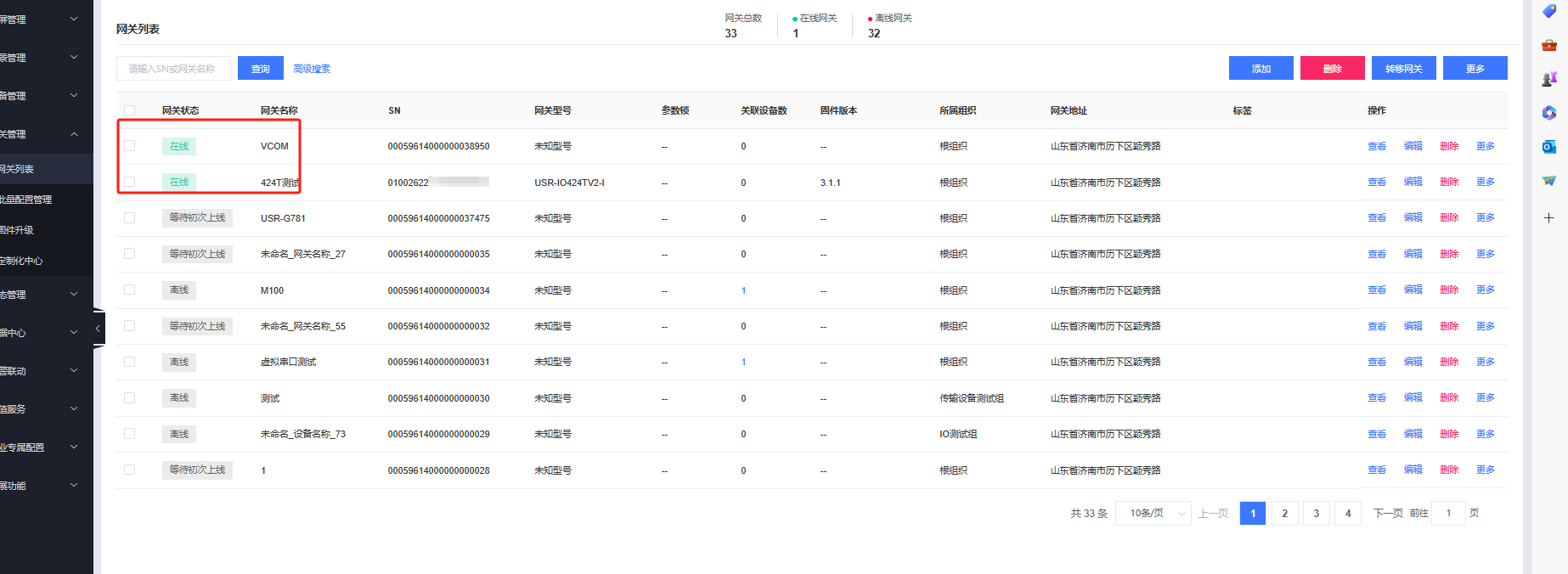

即可看到VCOM上线

4.创建透传策略

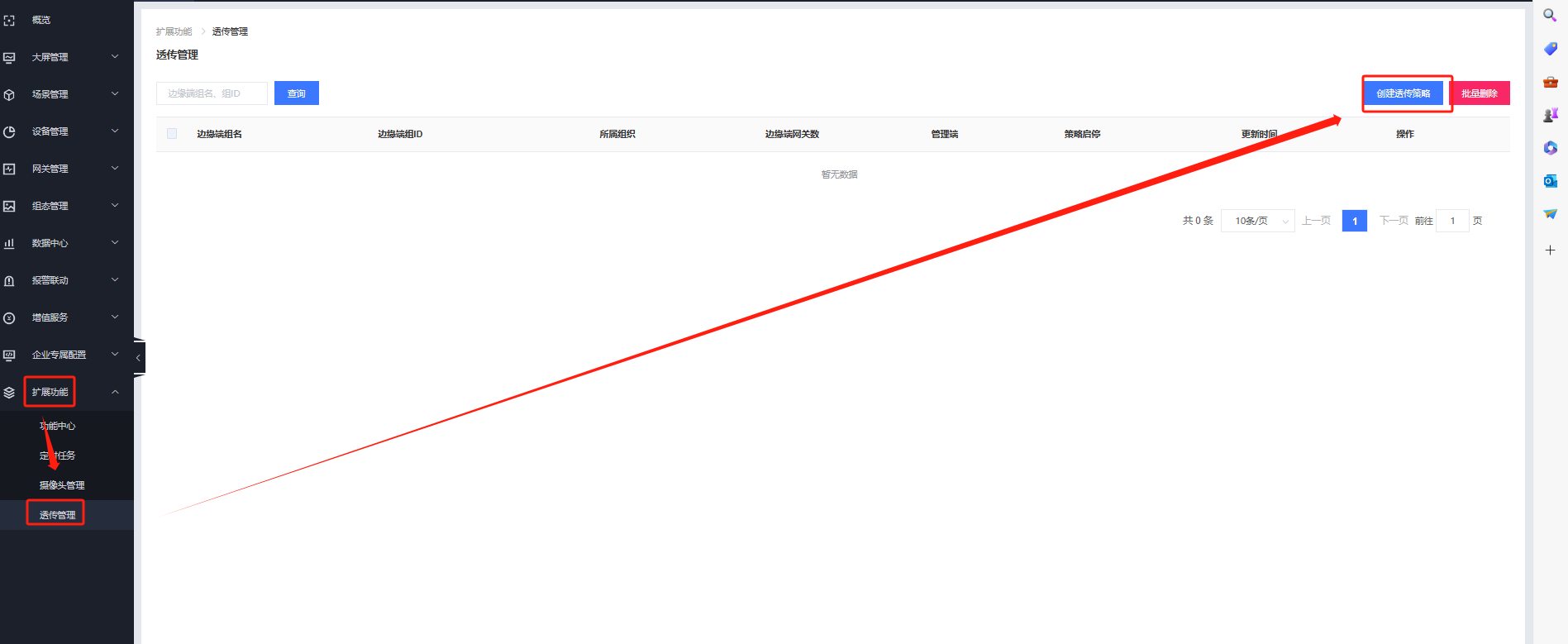

有人云--拓展功能--透传管理--创建透传策略

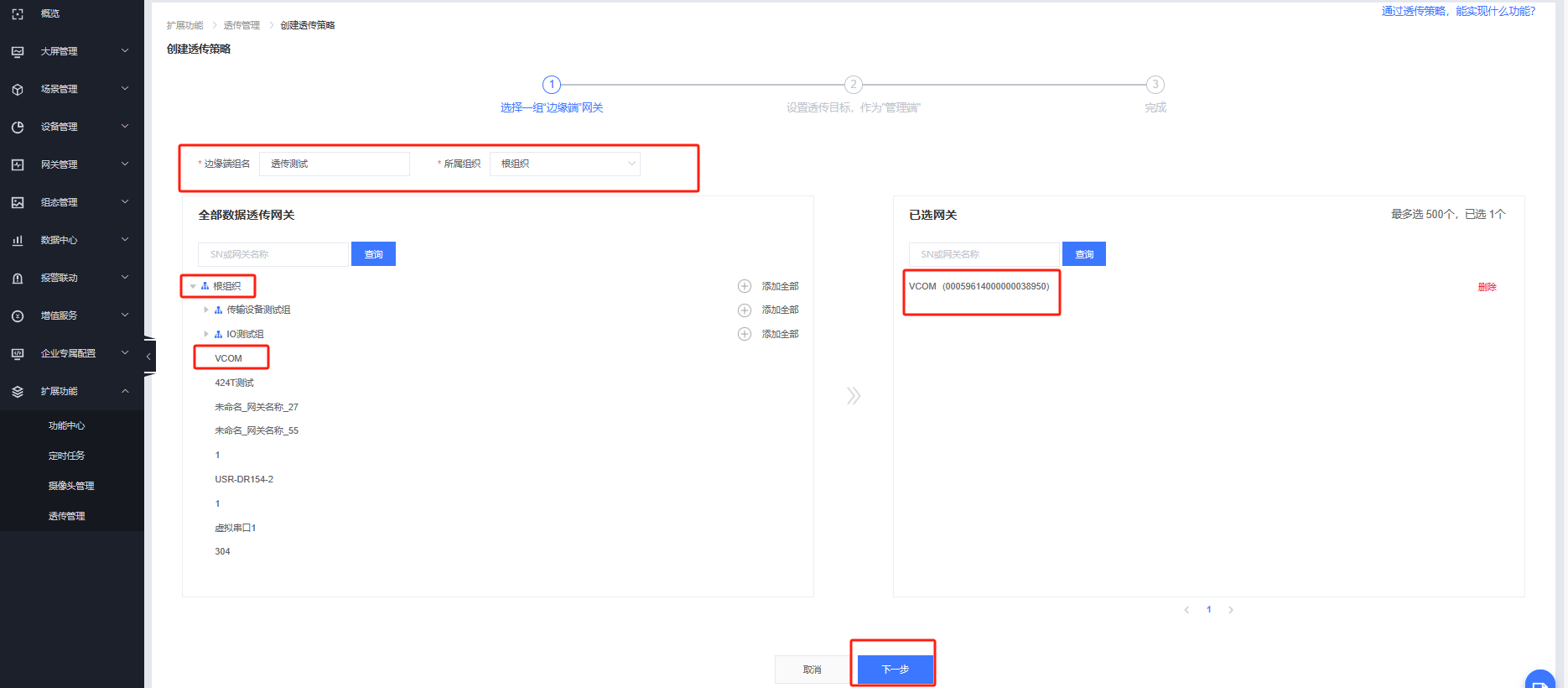

命名，然后选择跟组织，边缘端选择VCOM，点击下一步

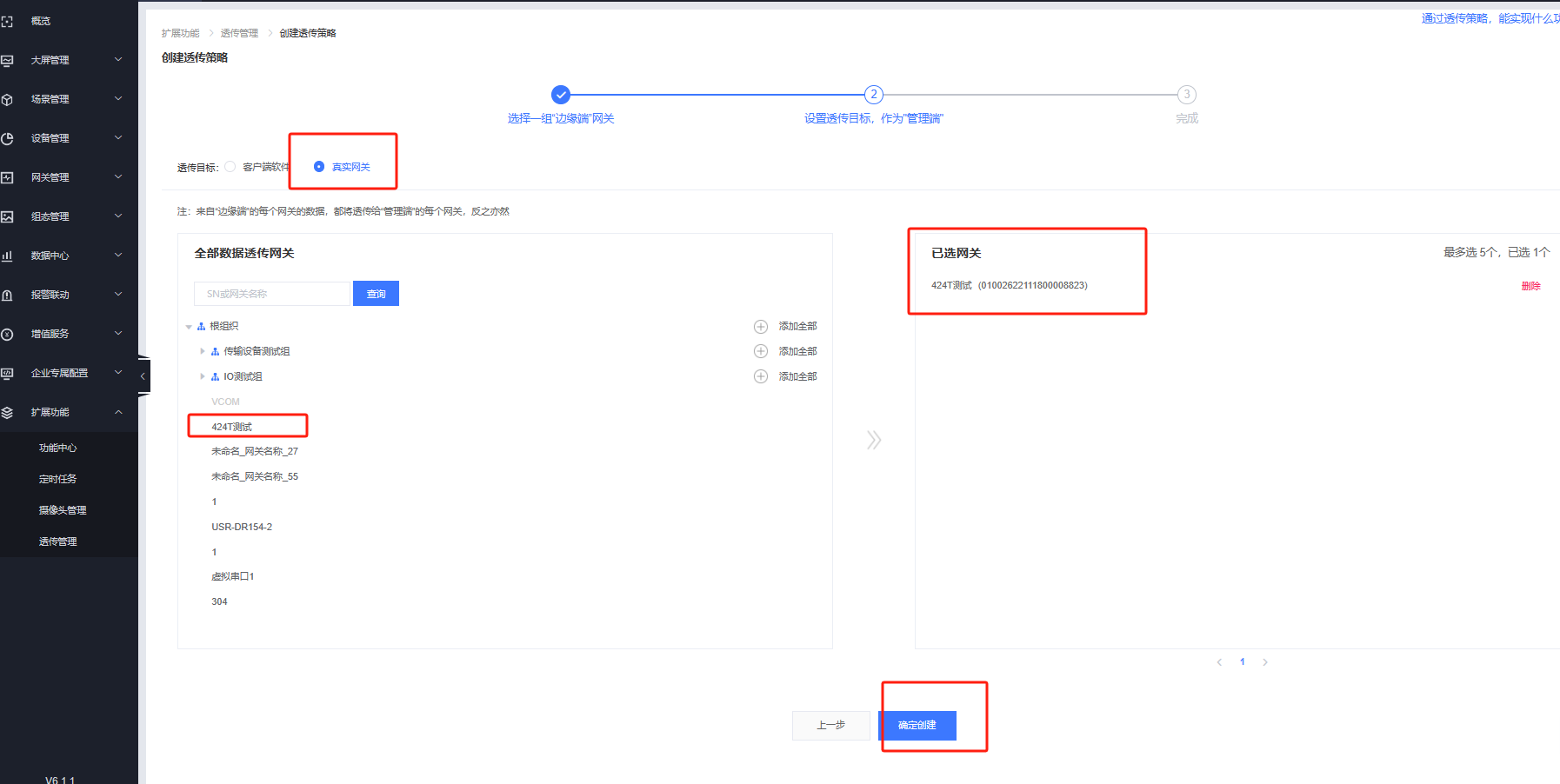

选择真实网关，选择424T，点击确定创建

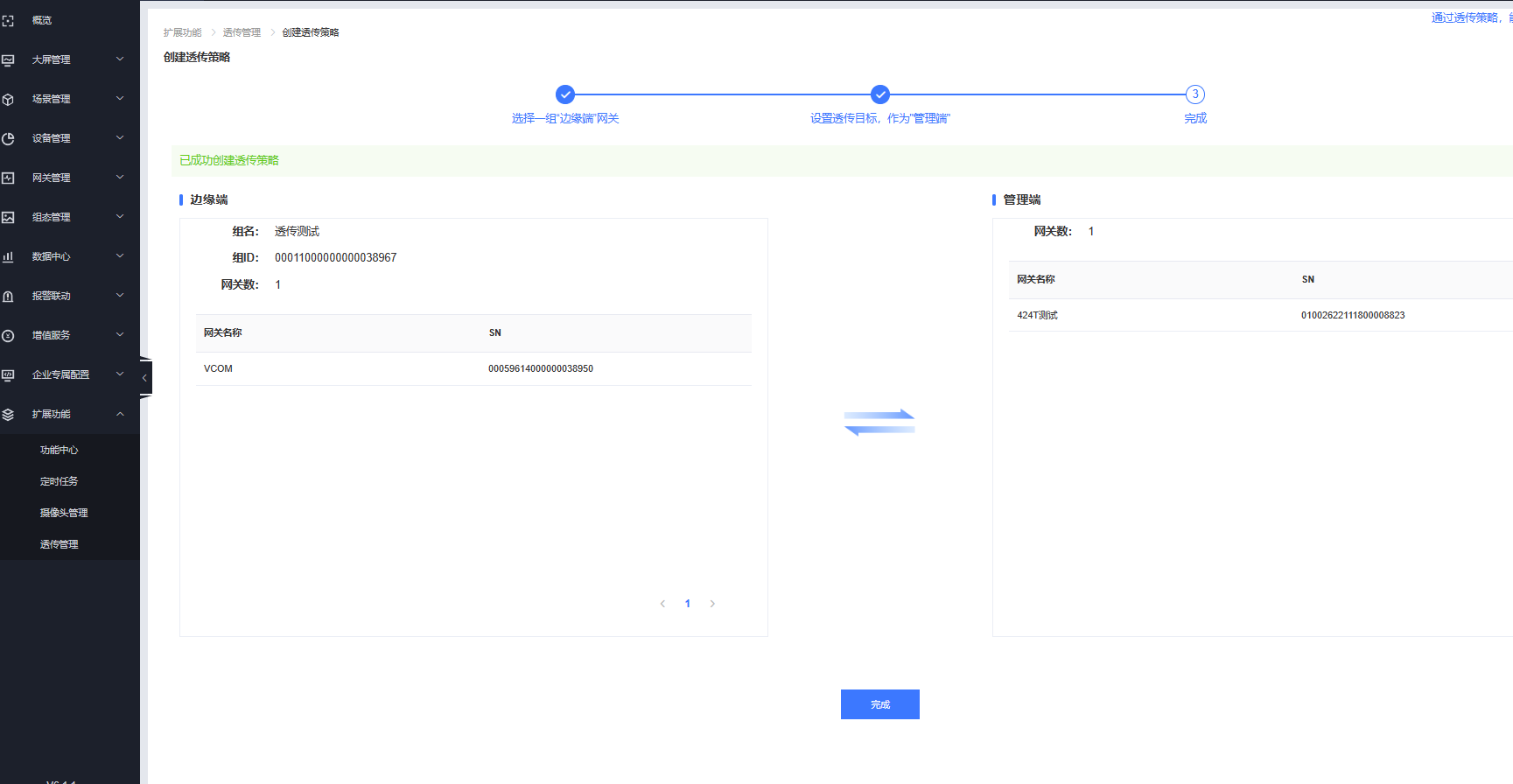

透传策略即可创建成功

5.测试

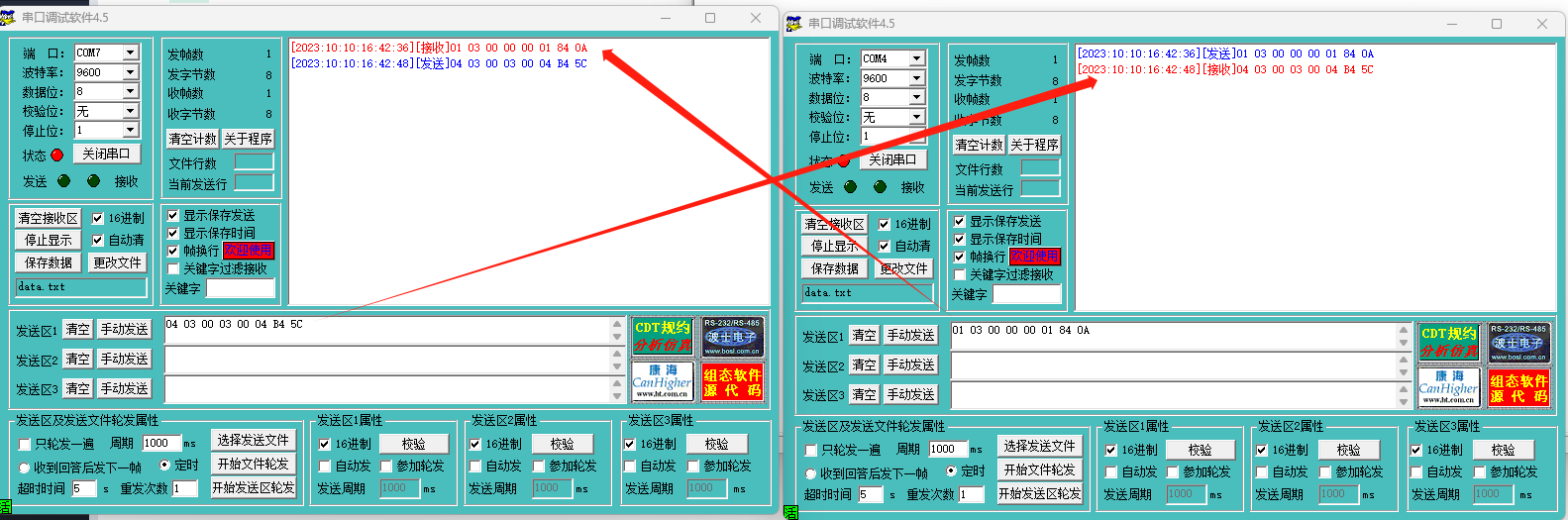

使用USB转485转换器接到USR-IO424T的485端口上，电脑打开两个串口调试助手，分别引用424T的端口COM4和虚拟串口的COM7，进行数据透传测试，需要注意424T 的485端口上仅可传输modbus rtu协议

撰写人：尹工
