USR-IO424T-EWR 跨路由器数据通讯案例(WAN口联网)
2022-09-30


USR-IO424T-EWR跨路由器数据通讯案例(WAN口联网)



1. 资料下载:

USR-IO424T-EWR说明书:https://www.usr.cn/Download/886.html

设置软件下载:https://www.usr.cn/Download/869.html

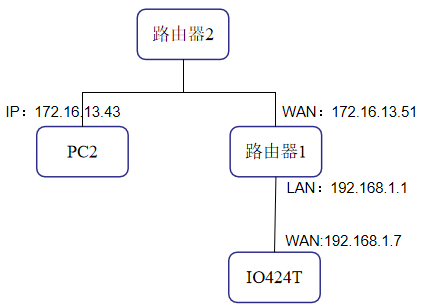

2. 网络拓扑结构:

注意:各设备的IP地址,以及网口的工作模式

IO424T-EWR的网口一定是WAN口模式,并且WIFI是工作在AP模式下的



3. USR-IO424T-EWR的参数设置

硬件链接:IO424T通过USB485串口连接到电脑,本案例中参数是通过串口设置的

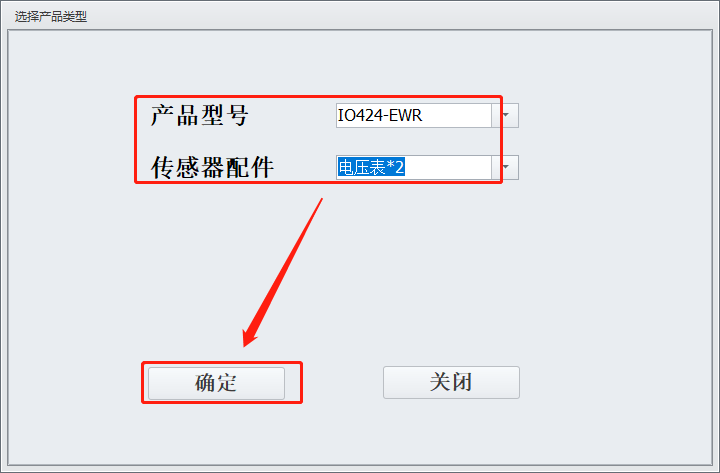

1>打开设置软件--选择产品型号

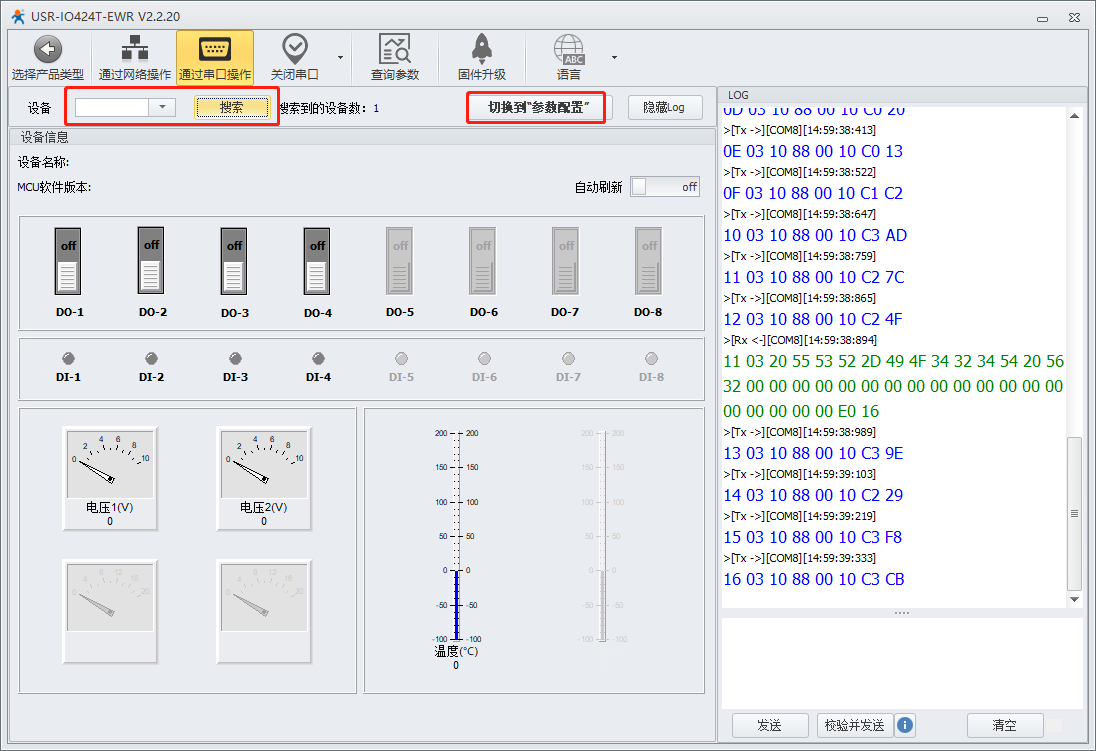

2>通过串口操作--打开串口---搜索设备--选择设备---切换到参数配置

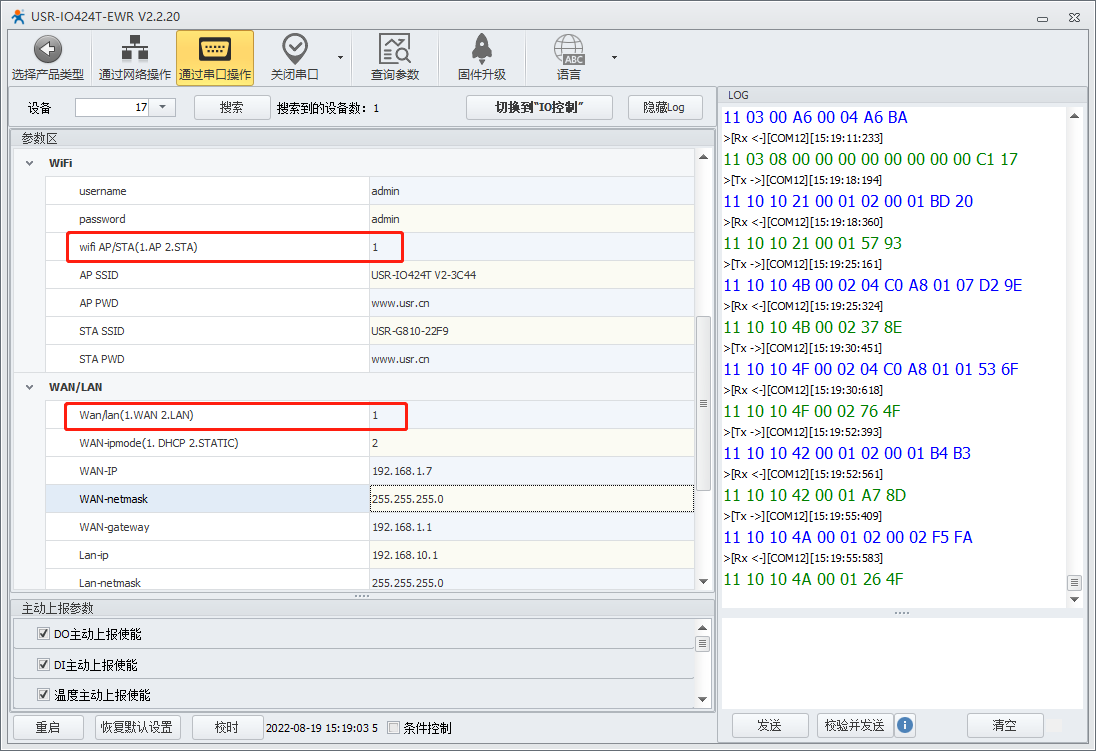

3>读取参数,可以看到IO424T目前的参数设置

注意:wifi需要是AP模式,网口需要是wan口模式,这个是出厂默认的参数,不要修改了

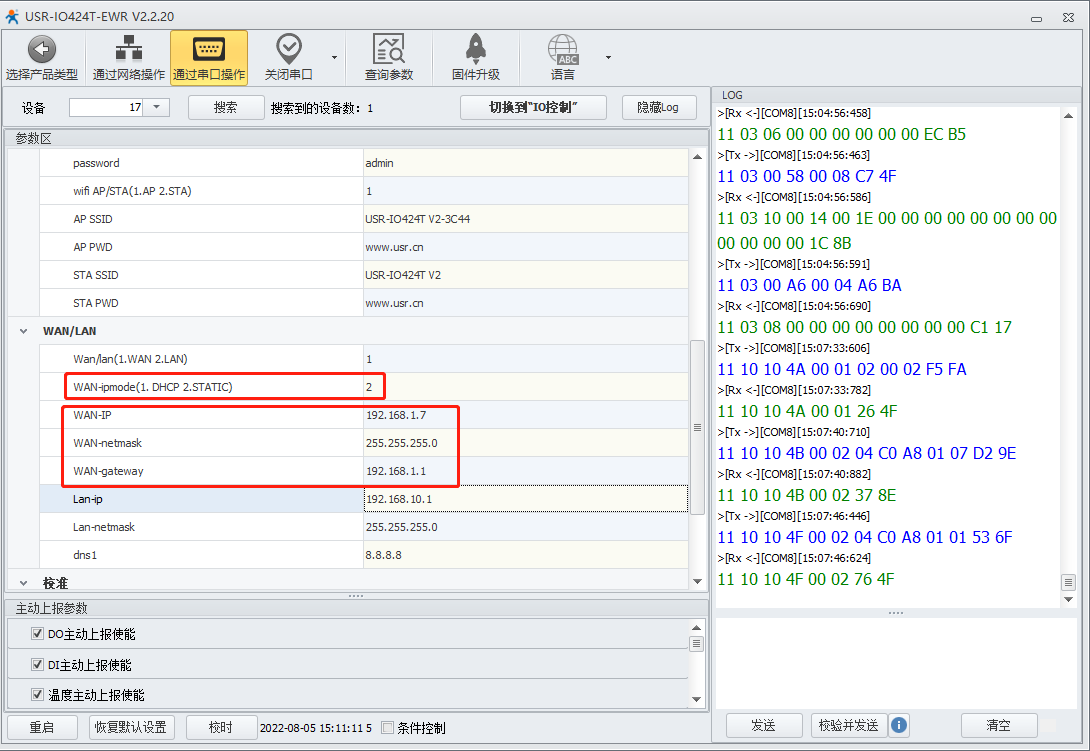

4>设置wan参数:

注意:修改参数后,点一下软件的空白处,写入参数

设置为静态IP地址(STATIC

WAN IP地址:192.168.1.7,统路由器1lan口地址在一个网段

子网掩码:255.255.255.0

WAN网关:192.168.1.1,路由器1IP地址

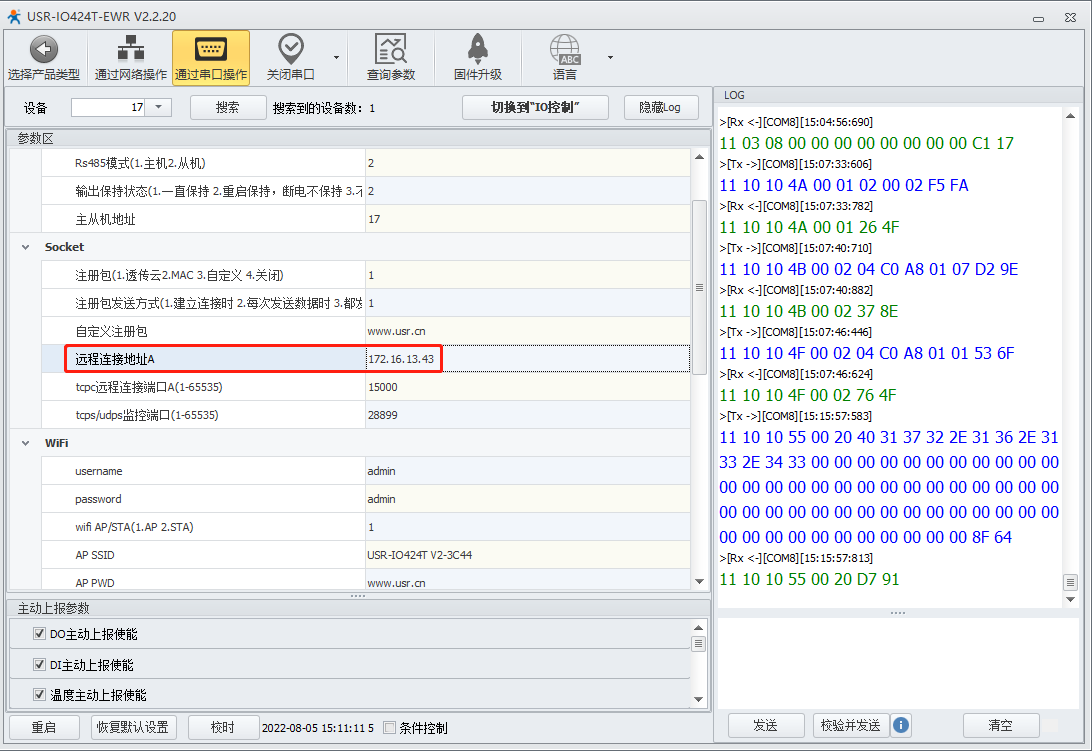

5>设置socket参数

  服务器IP设置为PC2IP地址,端口号需要跟服务器的监听端口号保持一致

6>软件左下角重启设备,使上面设置的参数生效



4. 数据测试

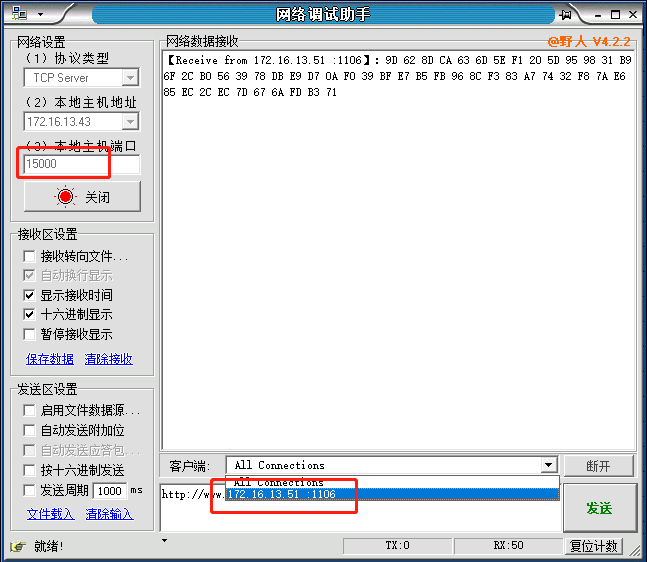

1>PC2上打开网络调试助手:本地端口号同IO424T的远程链接端口一致

稍等一会,可以看到客户端有IP地址显示,说明IO424T连接服务器成功

2>下发指令控制DO闭合状态

发送指令控制DO1闭合:11 05 00 00 FF 00 8E AA

发送指令控制DO1断开:11 05 00 00 00 00 CF 5A

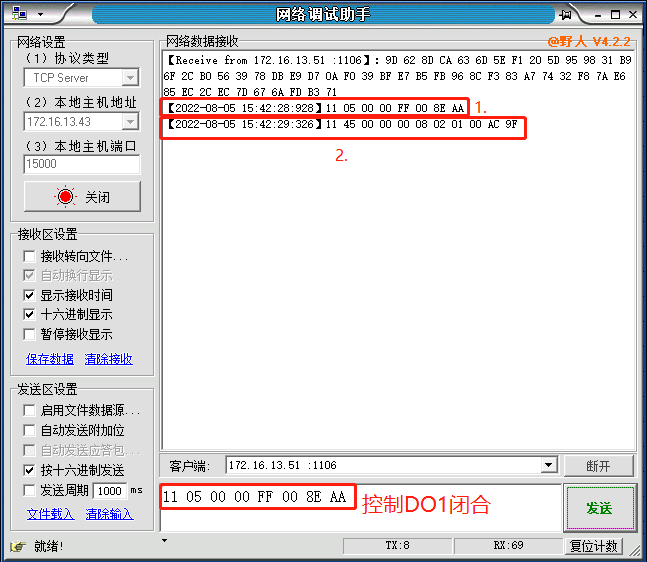

下发指令后,能收到IO424T的反馈,下图中的1显示

下图中的2,是DO1状态发生变化,IO424T主动上报给服务器的数据
