以USR-IO424T-EWR-I为例

一、资料下载

1.USR-IO424T-EWR V2说明书：https://www.usr.cn/Download/886.html

2.网络IO系列设置软件：https://www.usr.cn/Download/869.html

3.USR-IO控制器规格书：https://www.usr.cn/Download/648.html
二、准备工作

1.USR-IO424T-EWR一台

2.万用表一台

5.USB转485转换器一台

三、校准过程

1.校准公式

校准电流计算公式：电流输出值 = (K/10000) * 原电流输出值 + (B-10000)*10

这里的电流输出值是传感器的实际电流MA值，原电流输出值是指的IO424T测量到的电流MA值，实际此公式就是一个二元一次方程组

2.校准计算，求出斜率和偏移量

模拟量校准需要准备至少两组数据（测量值，实际值），为准确可多准备几组

（5.23MA,5.14MA）(6.40MA,6.24MA)

带入公式得

5.14=（K/10000）*5.23+（B-10000）*10---------1

6.24=（K/10000）*6.40+ (B-10000 ) *10---------2
公式2-1得 1.1=1.17（K/10000）K等于9401.7
将K值带入1中得B=1000.022

所以分别求出K B 值填入上位机软件即可

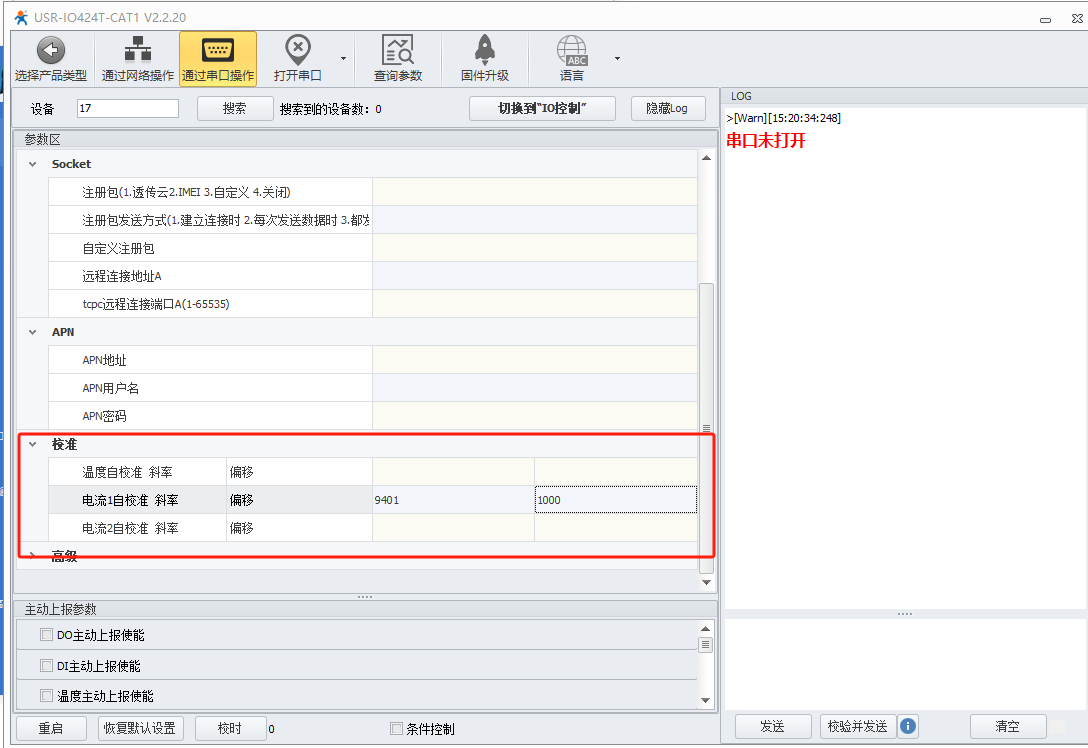

3.填入参数或者是报文写入

撰写人：尹工
