一、资料下载

1.USR-IO424T-EWR V2说明书：https://www.usr.cn/Download/886.html

2.网络IO系列设置软件：https://www.usr.cn/Download/869.html

3.USR-IO424T接线工艺说明：https://www.usr.cn/Download/734.html

4.USR-IO控制器规格书：https://www.usr.cn/Download/648.html

5.朗汉德高精度温湿度传感器说明书以及上位机软件：https://www.lonhand.com/index/product/44.html?cate=31
二、准备工作

1.USR-IO424T-EWR一台

2.LH-THS-HP-485高精度温湿度传感器一台

3.网线一根

4.路由器一台

5.USB转485转换器一台

三、配置过程

一、软件功能介绍

1.有人云配置

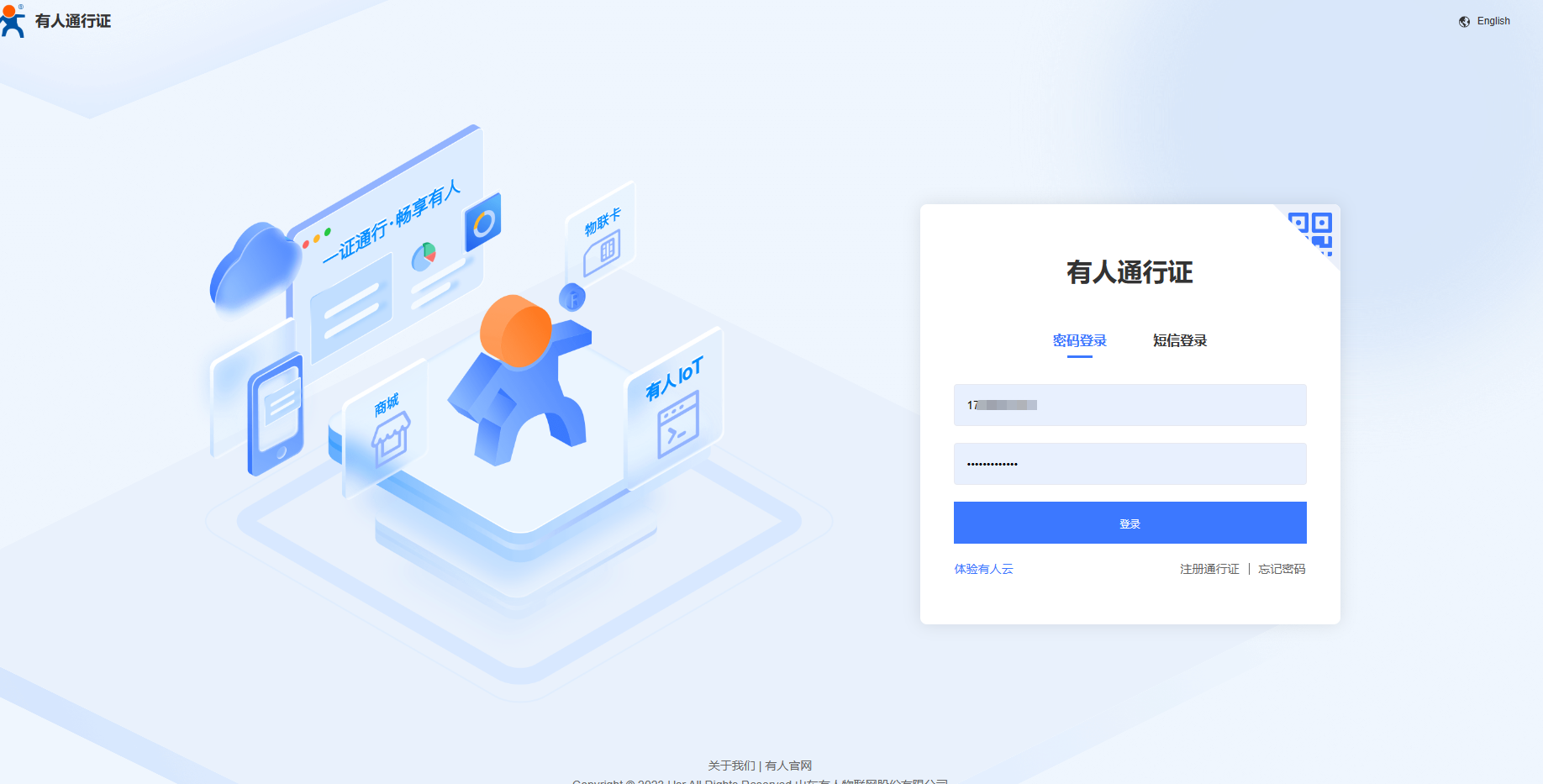

登录有人云:https://account.usr.cn/#/login?type=mp_scada&logout=1

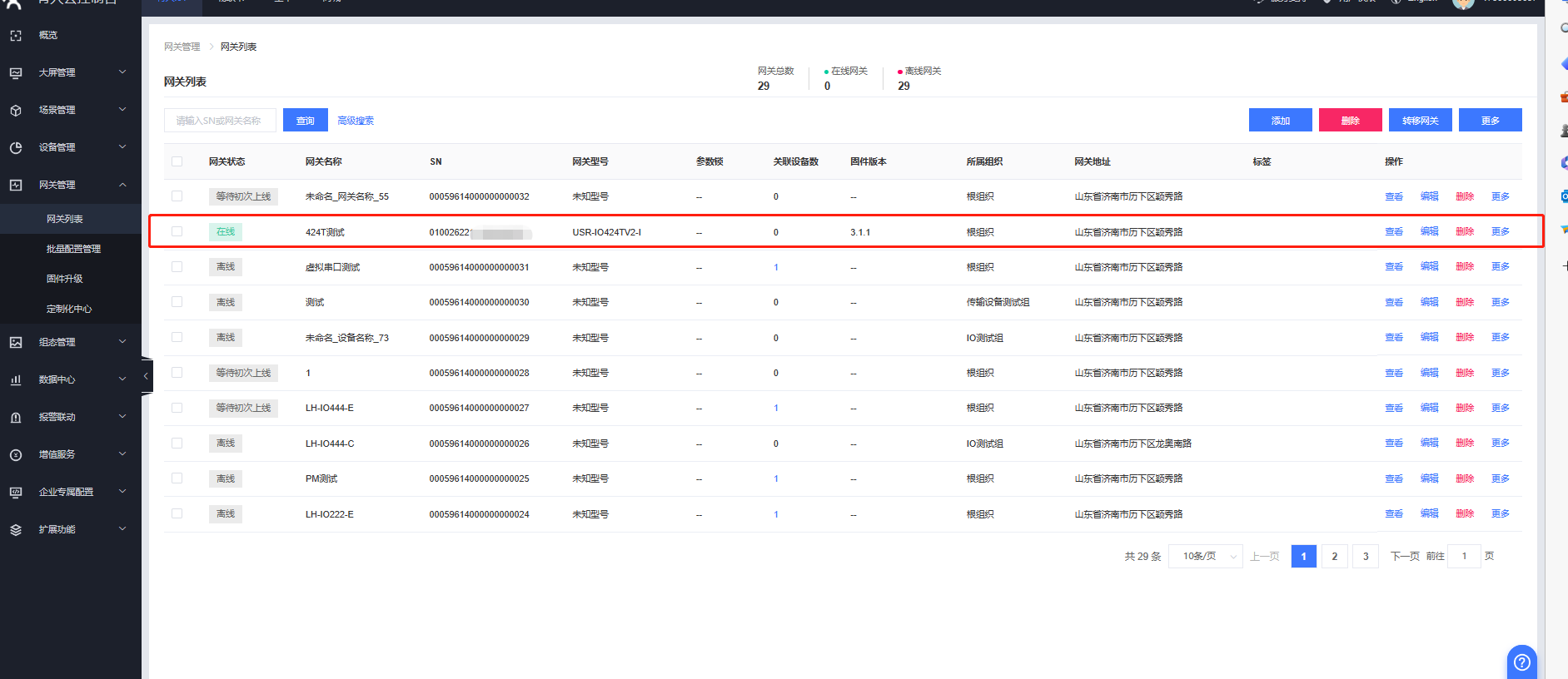

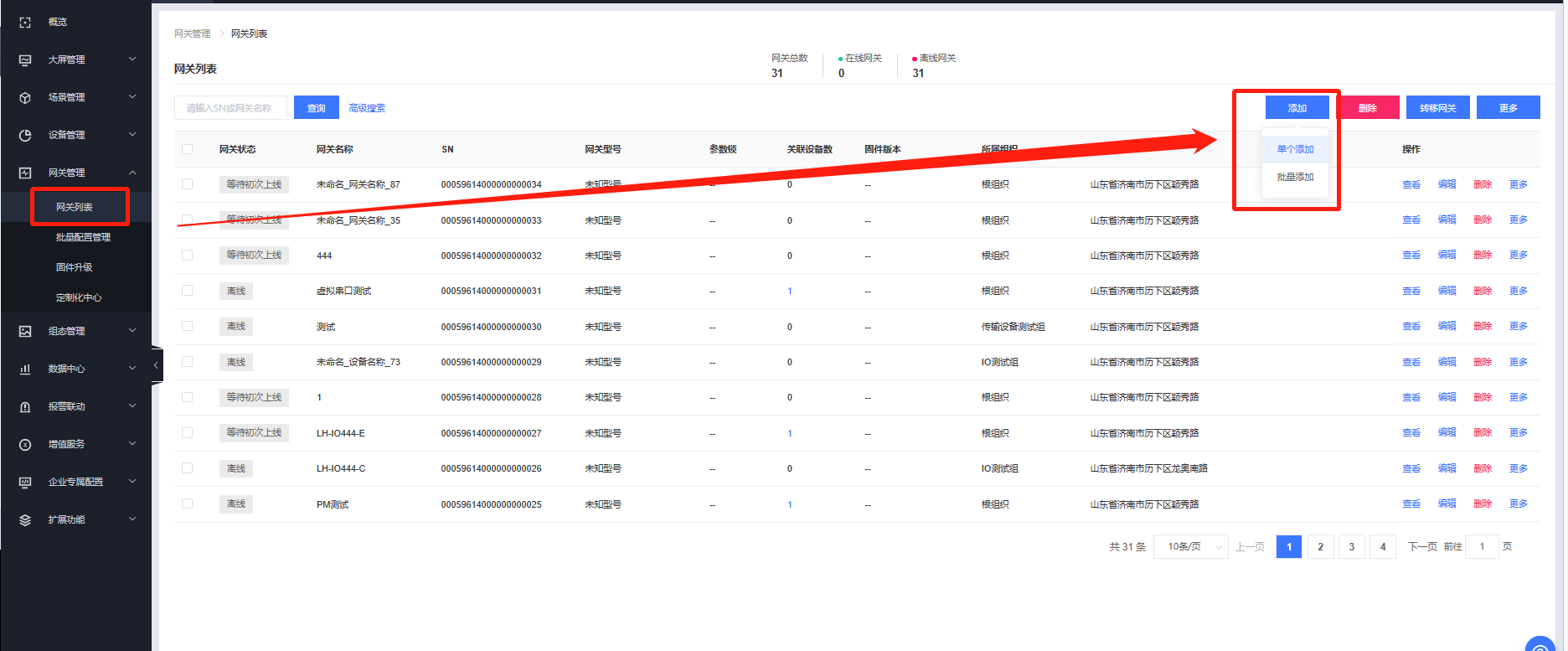

添加网关：网关管理--网关列表--添加--单个添加

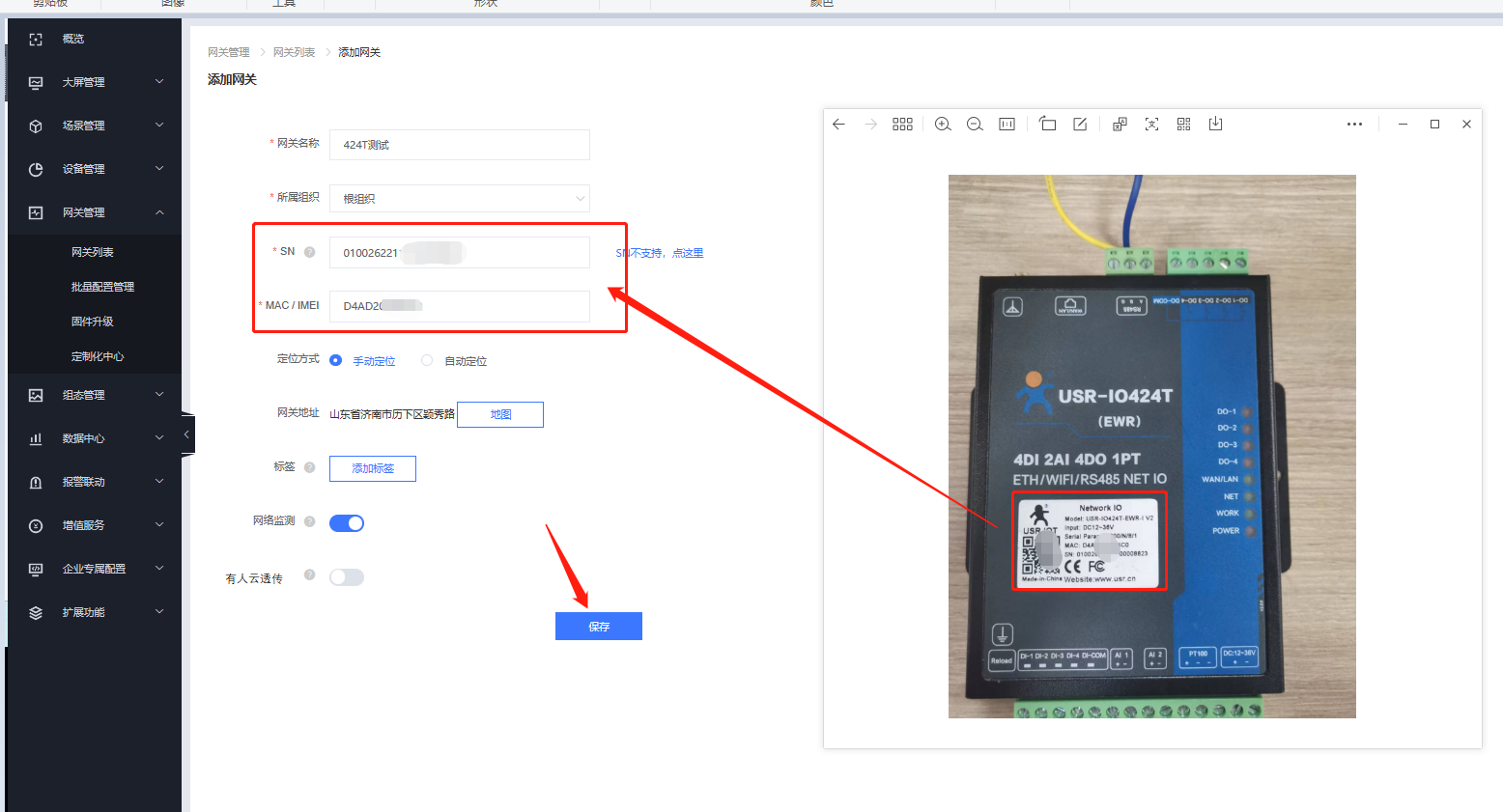

网关名称命名为424T测试，组织选择根组织（用户自行选择），SN和IMEI填写USR-IO424T上面二维码的数据，点击保存。

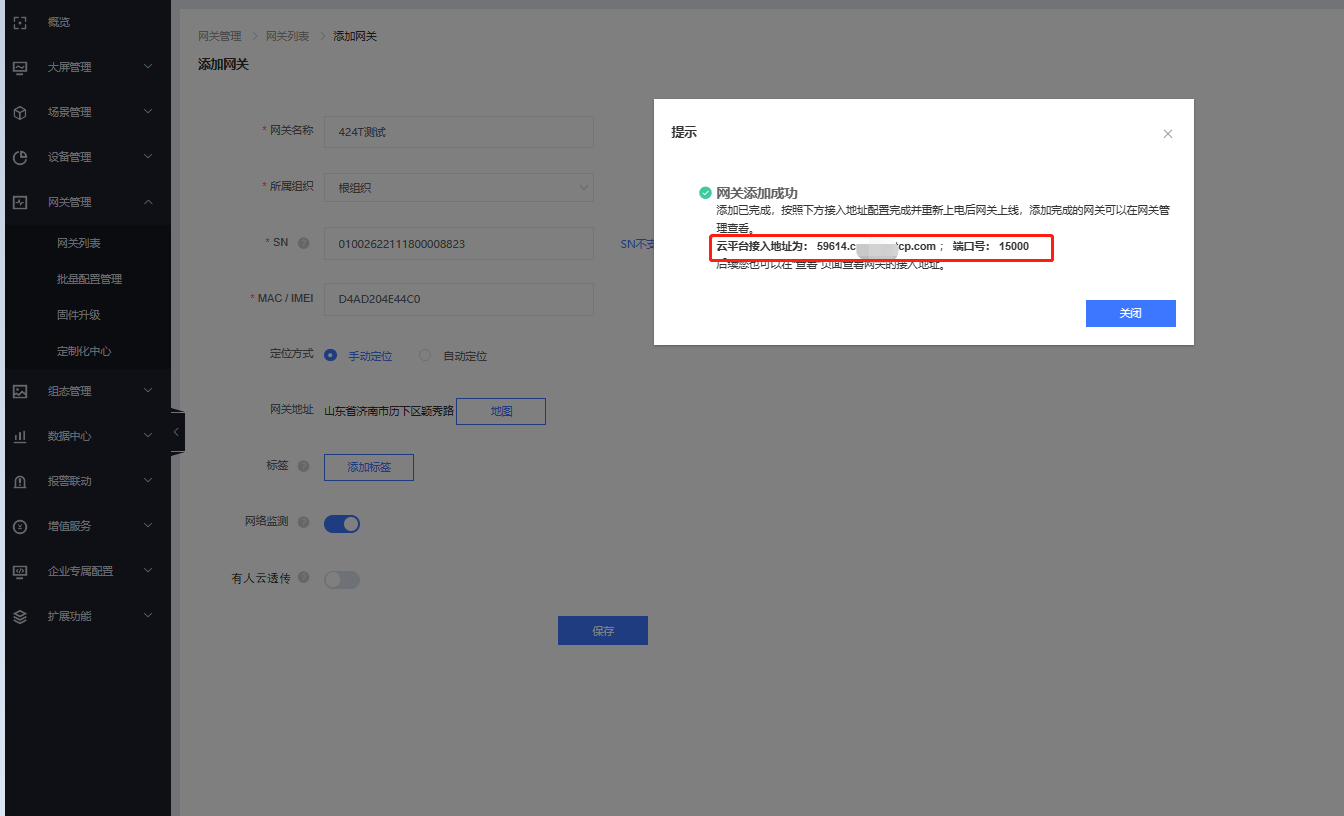

添加成功，页面会弹出提示，告知云平台接入地址和端口号

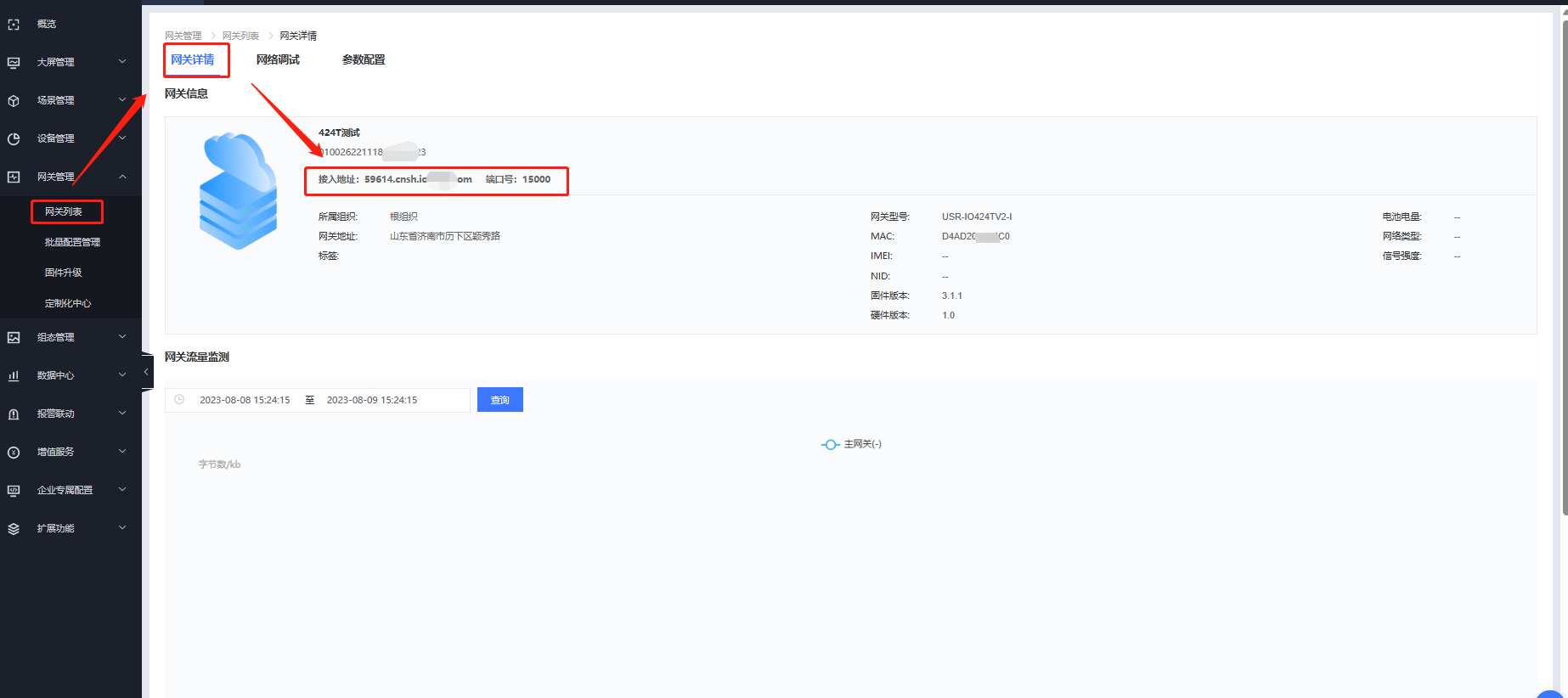

也可从网关管理--网关列表--点击对应网关名称--网关详情，中获得接入地址和端口号

2.USR-IO424T-EWR配置

使用USB转485转换器链接424T和电脑，电脑打开网络IO 上位机软件

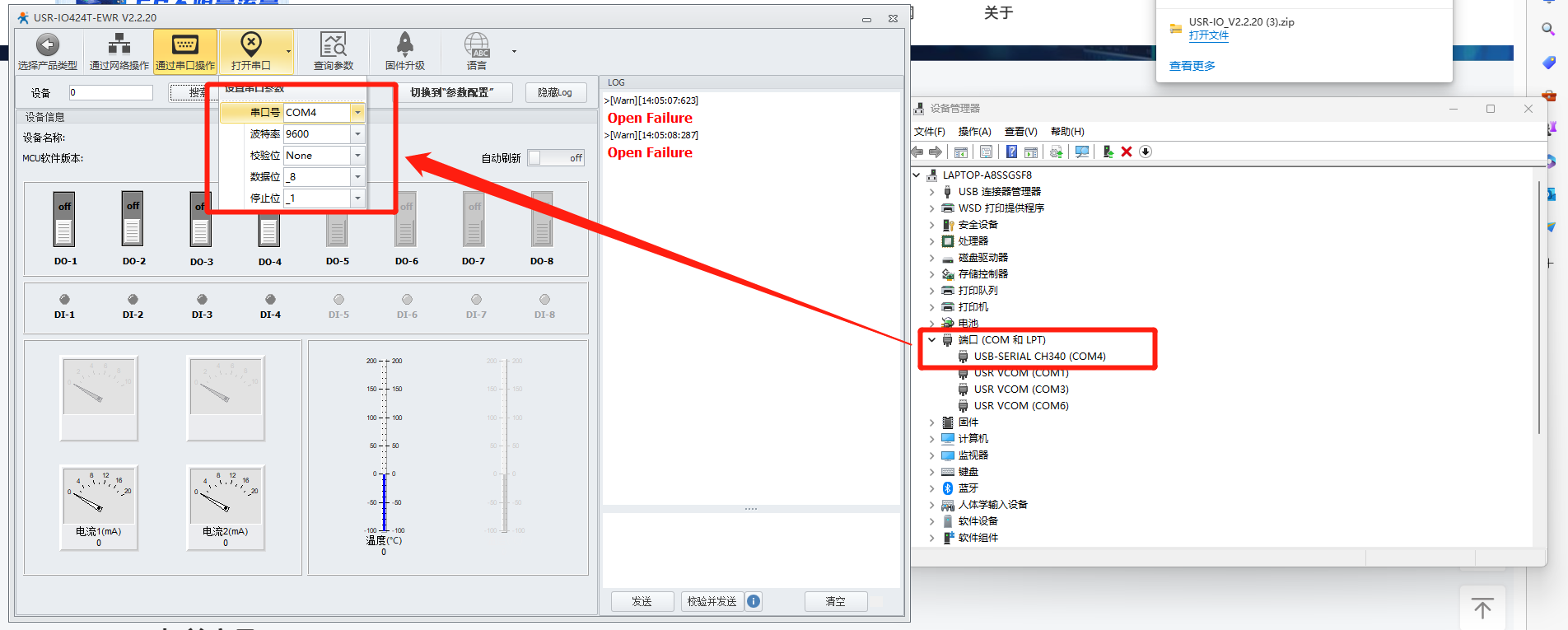

电脑打开控制面板--设备管理器查看USB转换器COM口为COM4，9600 N 8 1，点击打开串口

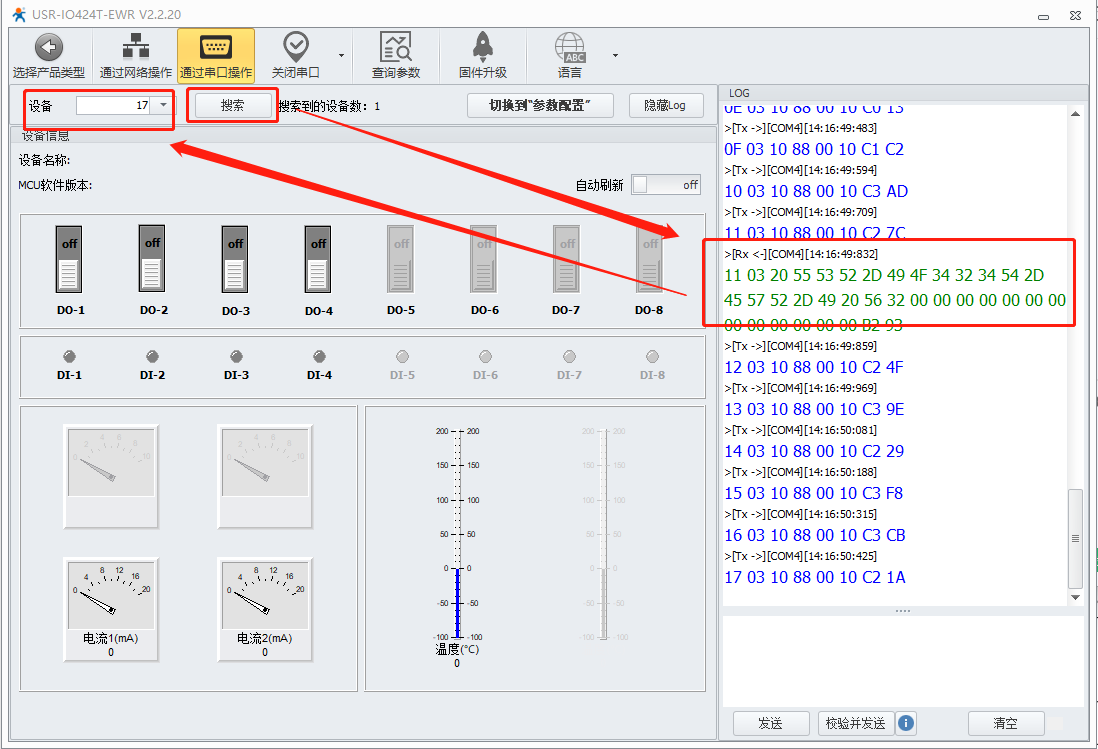

点击搜索，搜到设备后下拉三角选中设备。

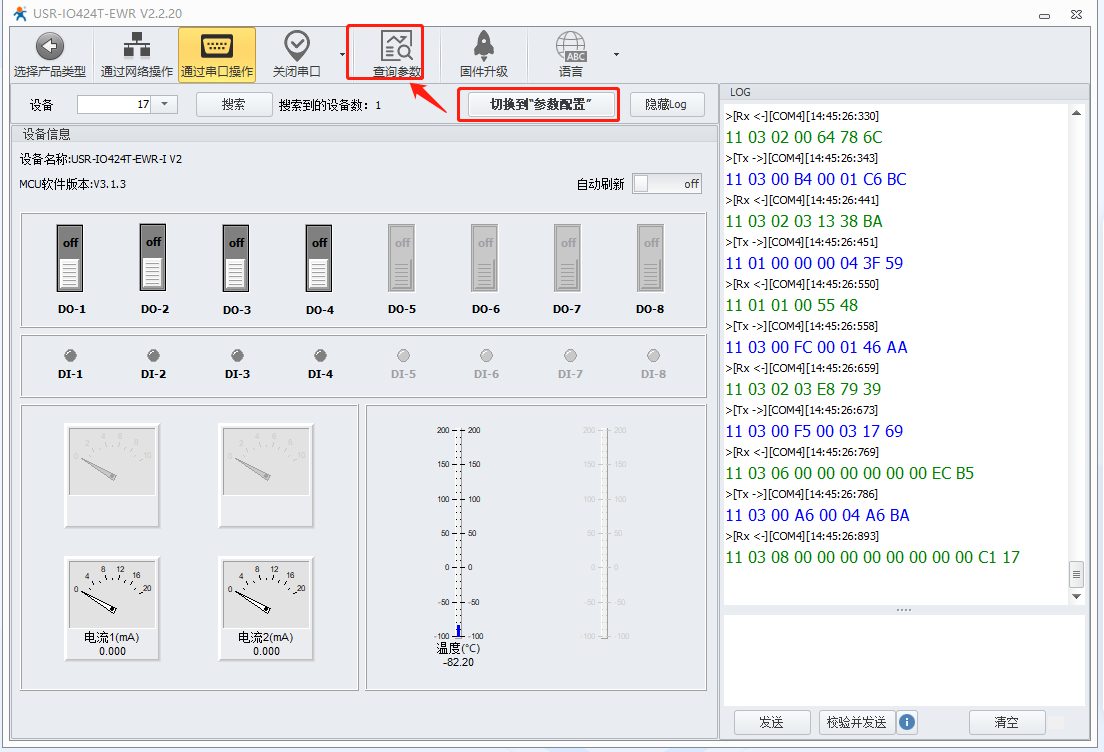

点击切换到参数配置--查询参数

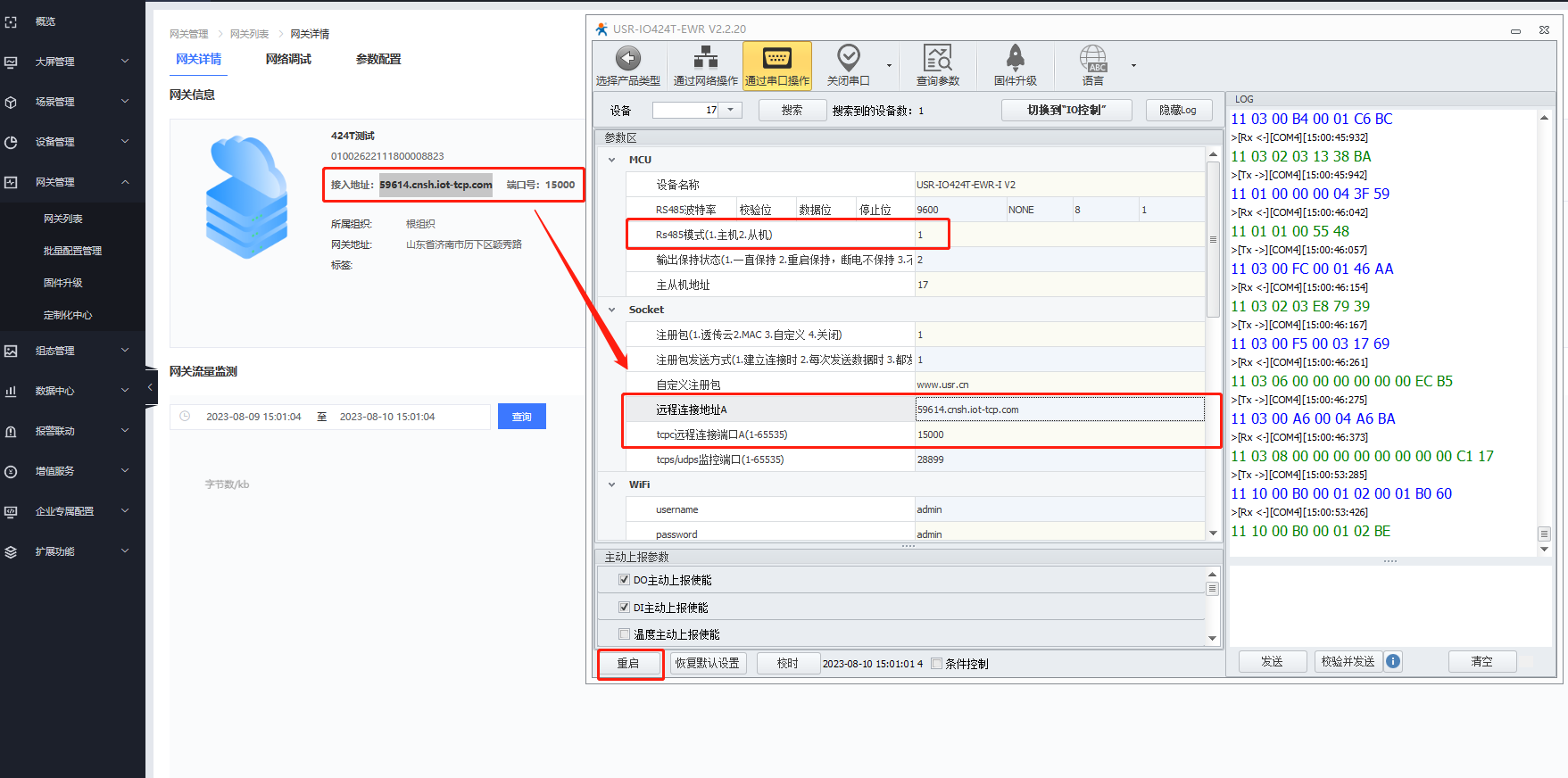

将工作模式修改为主机模式，将有人云上的设备接入地址填入到设备中，然后重启

然后将USR-IO424T-EWR直接插到动态分配IP的路由器上即可看到设备在云端上线。

3、传感器测试调试

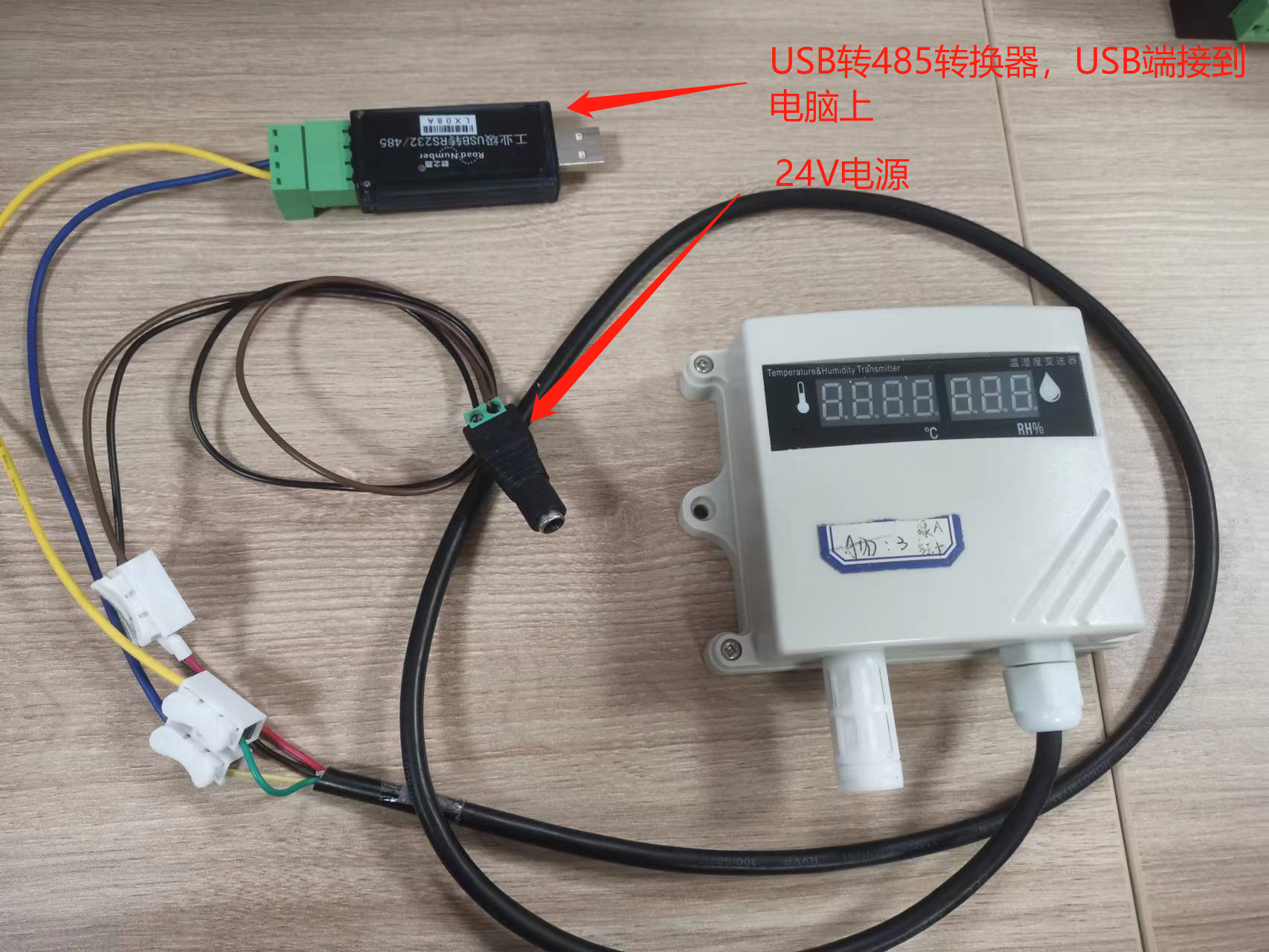

接线如下图

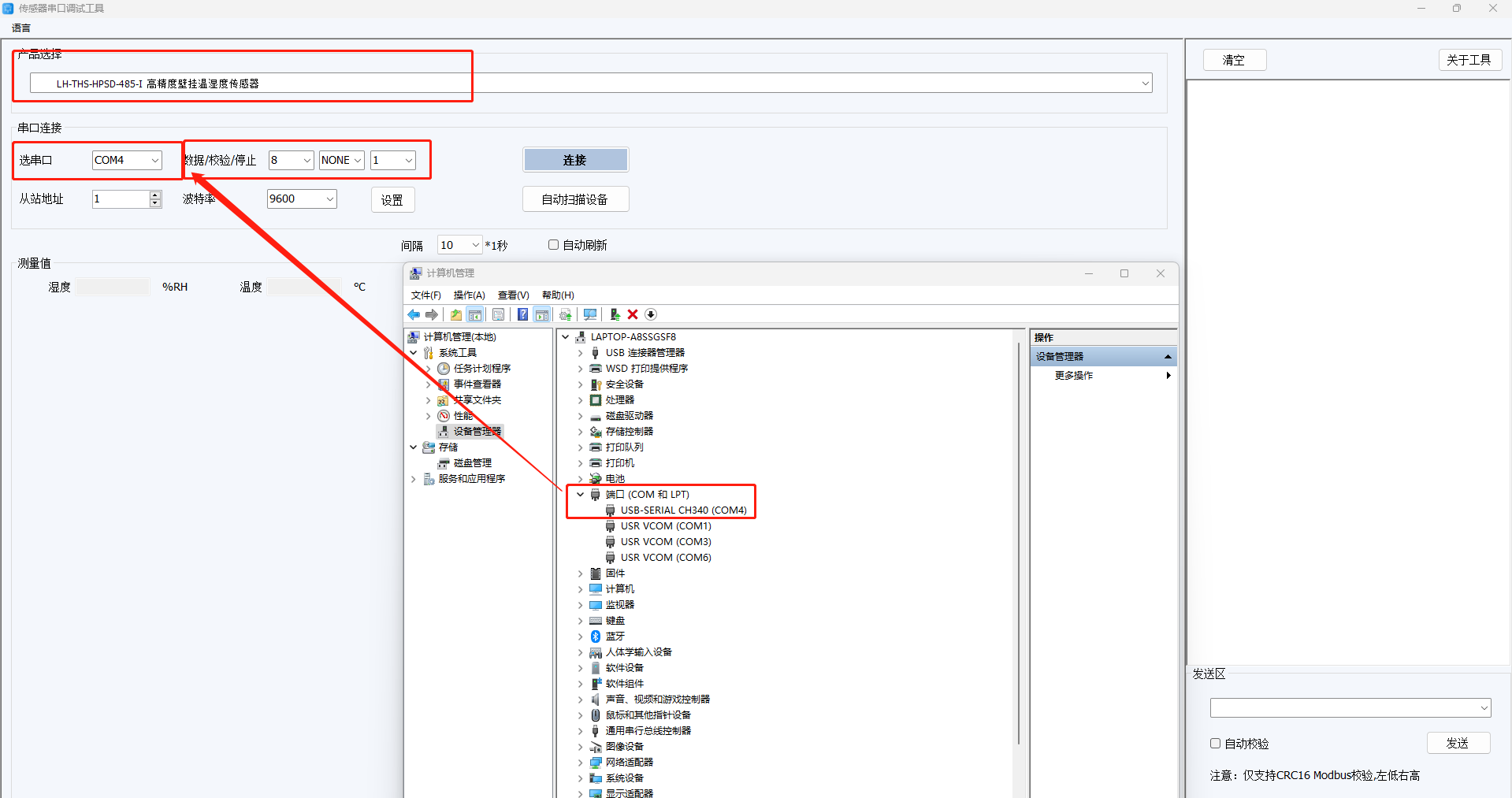

产品型号选择高精度壁挂温湿度传感器，串口号从电脑控制面板--设备管理器中查看，数据位、校验位、停止位选择：8 NONE 1

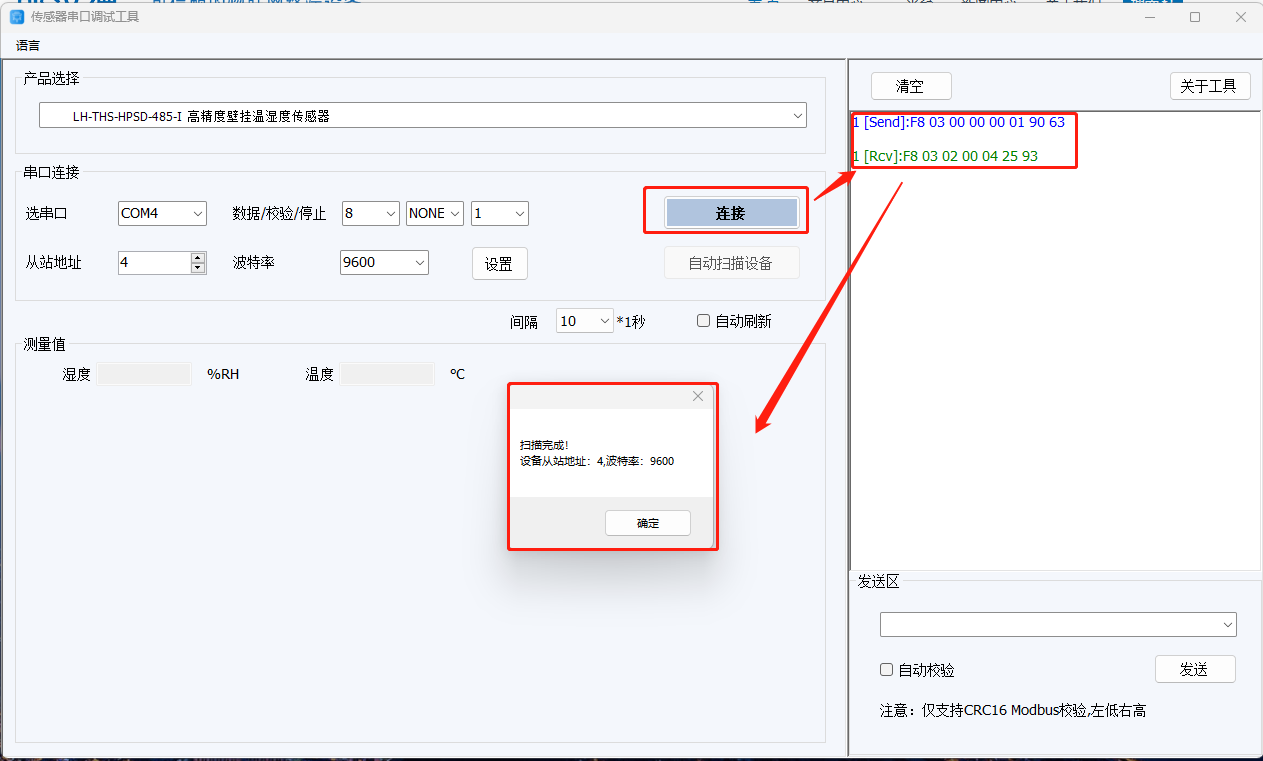

点击自动扫描，软件会用广播地址去寻址设备，并弹出提示框，确认串口参数是9600，设备地址是4.

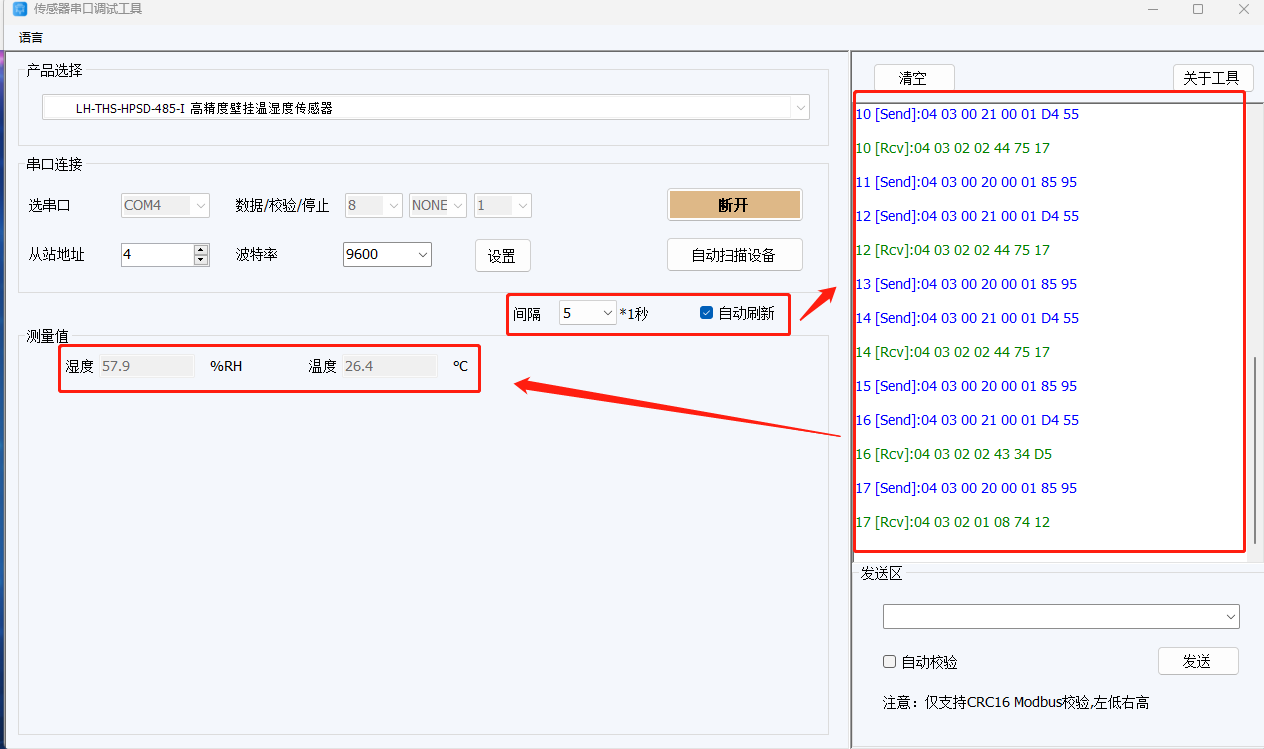

点击确定，选择轮询间隔，勾选自动刷新，软件即会按照设定好的时间间隔去轮询传感器数据

4.有人云网关 设备 模板关联

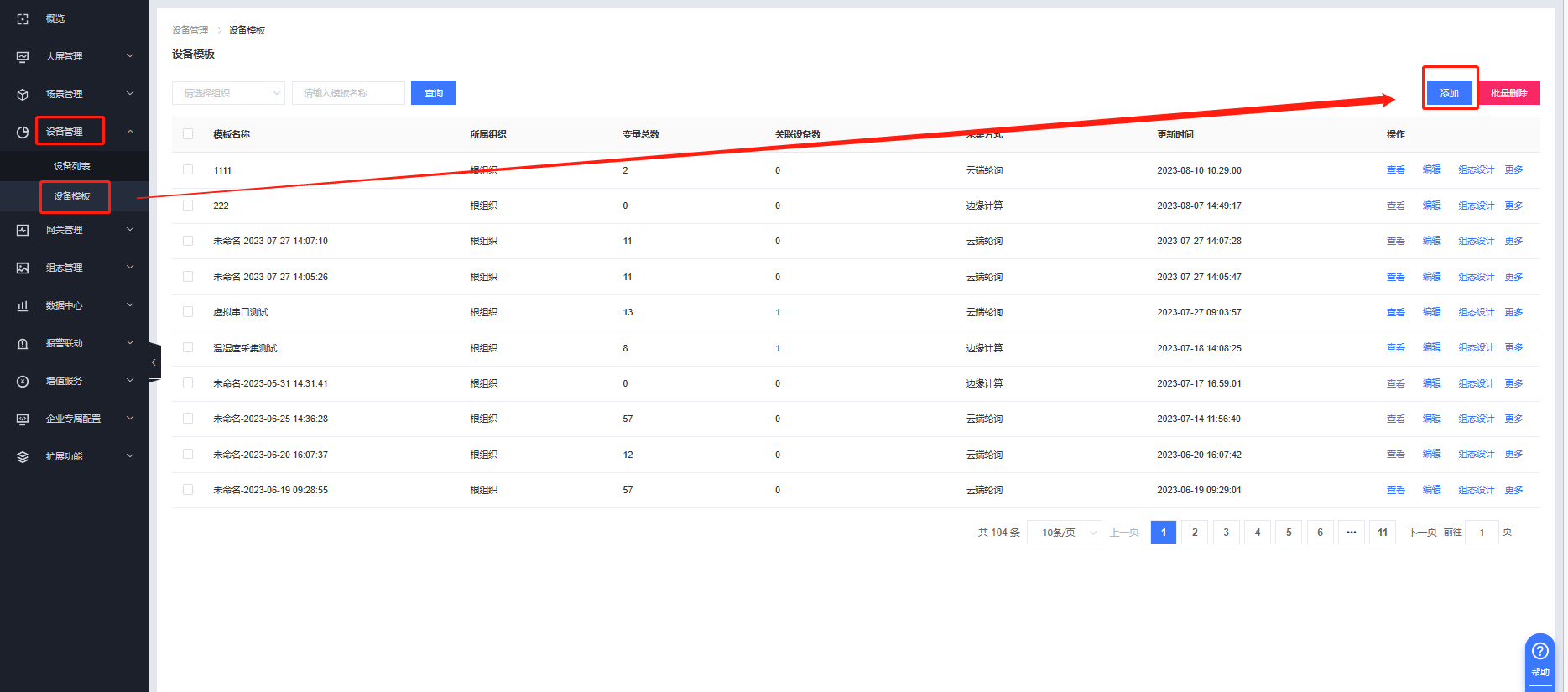

点击有人云设备管理--设备模板--添加

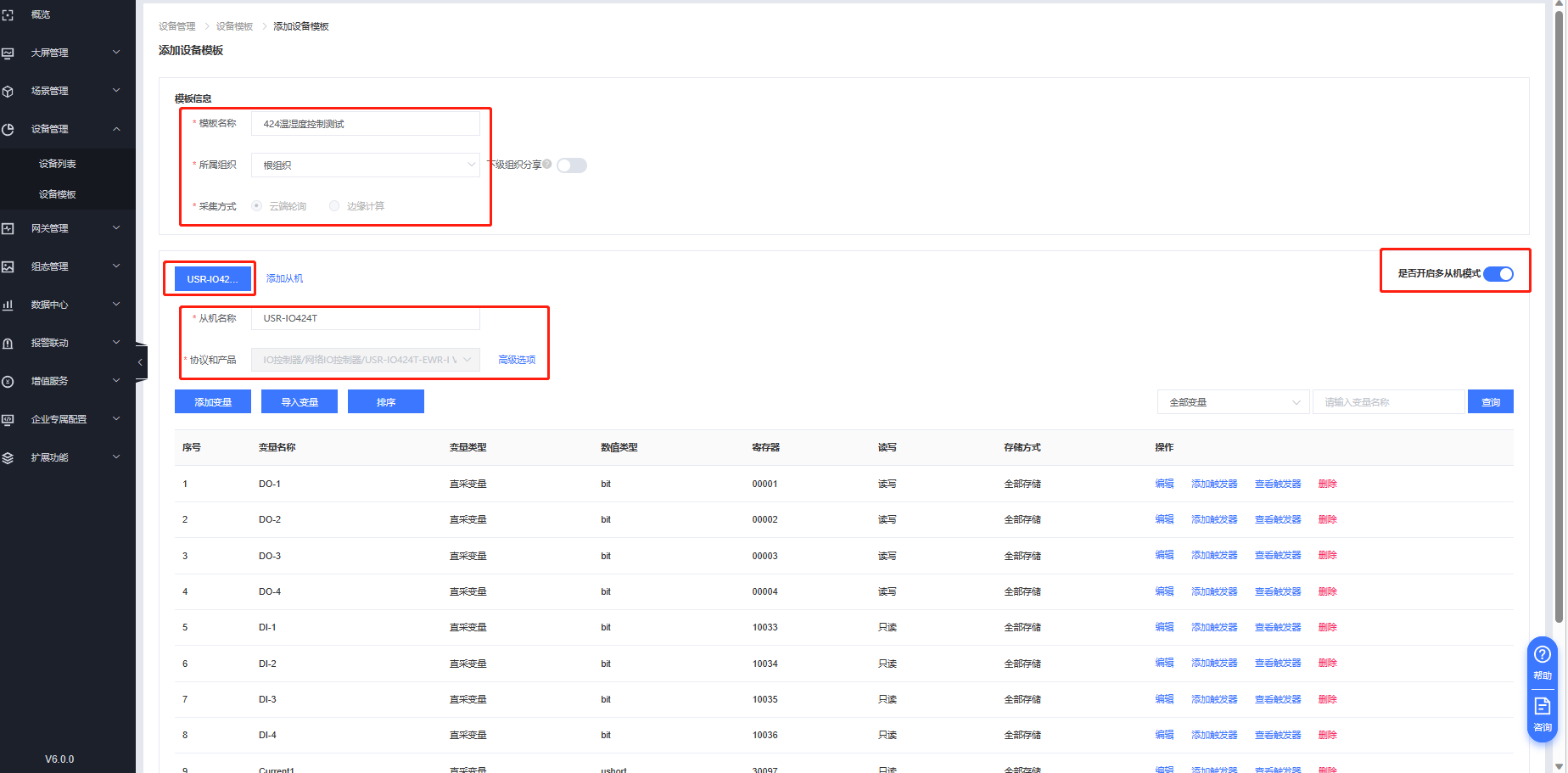

模板名称为424温湿度控制测试--跟组织--开启多从机模式，先添加424的模板，从系统中选择424模板即可

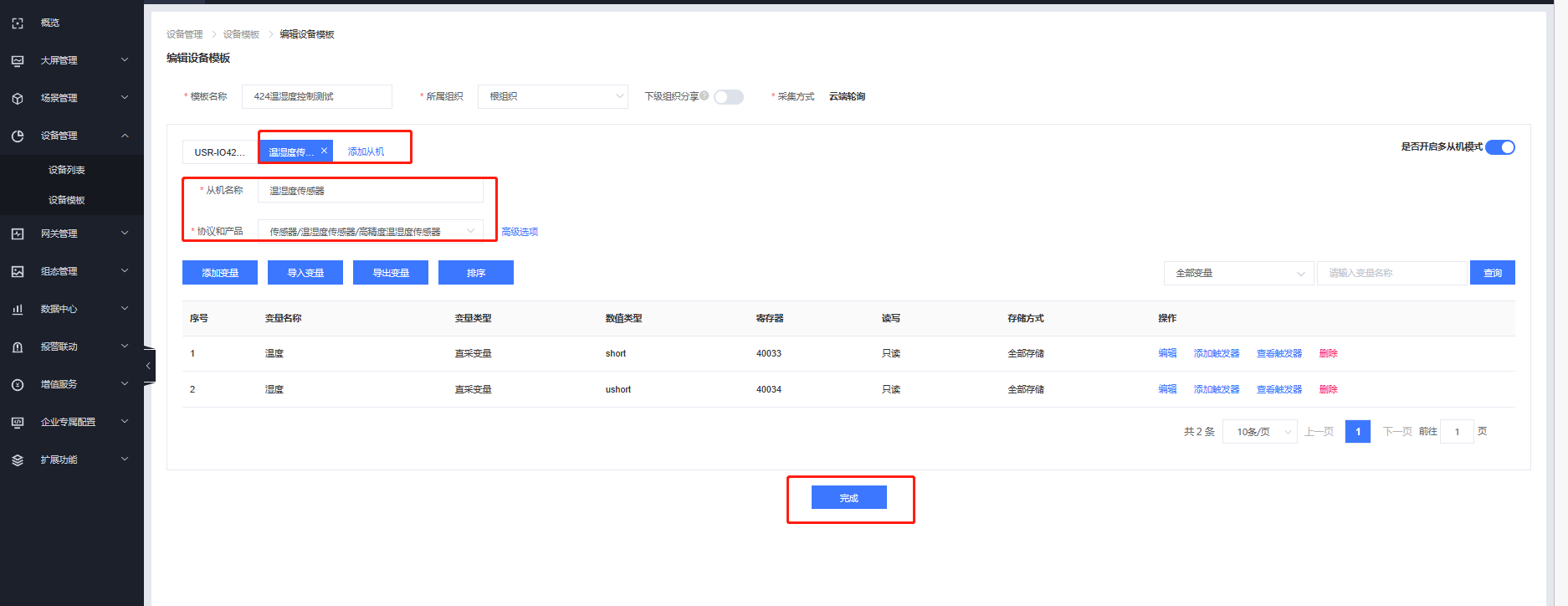

点击添加从机--从机名称温湿度传感器，选择协议产品即可，这里需要注意，如果时有人的子品牌朗汉德传感器可以直接从系统中选择，如果是其他厂家传感器设备，需要哪个用户自己，点击添加变量，进行模板变量的添加。，添加后点击完成即可。

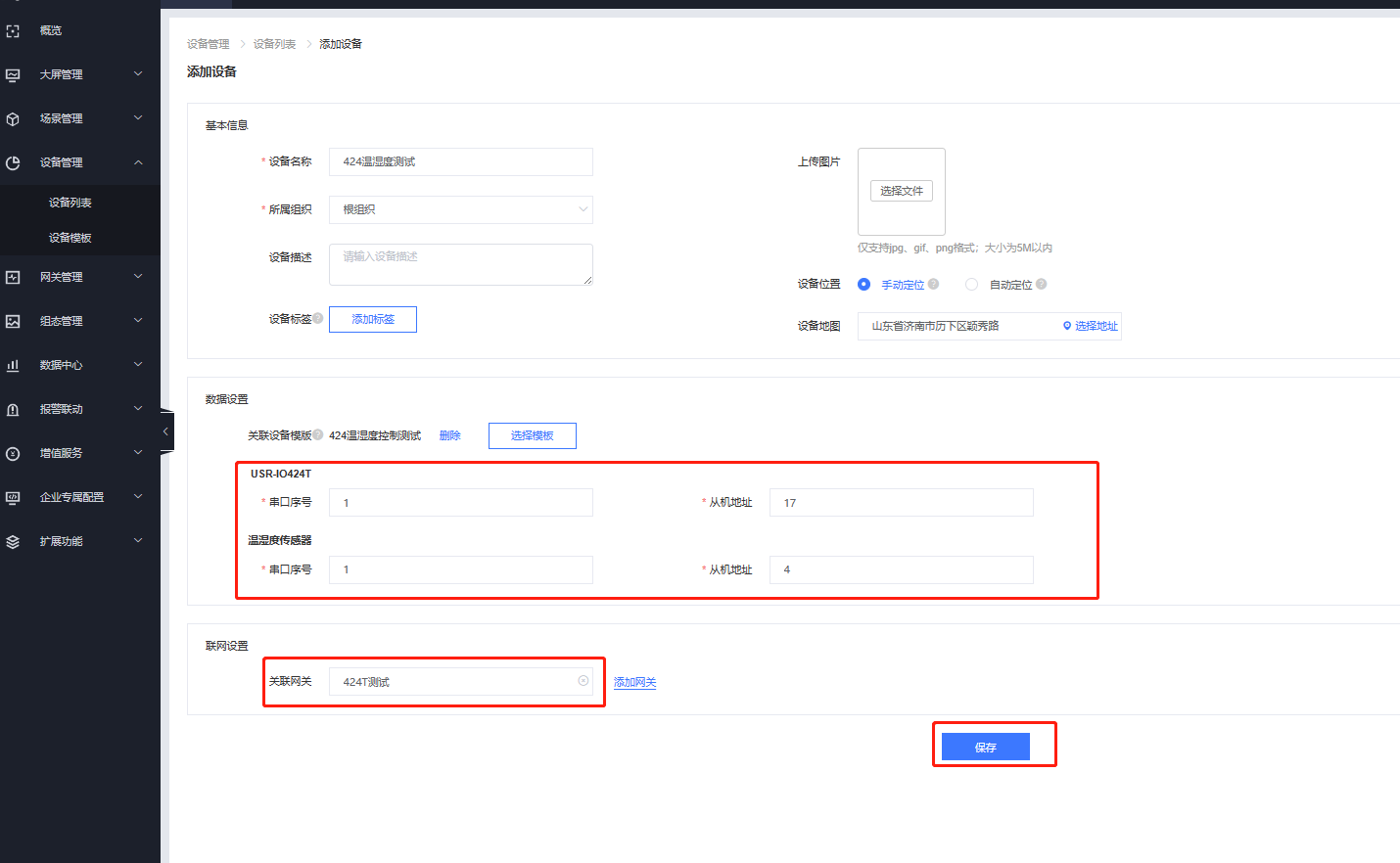

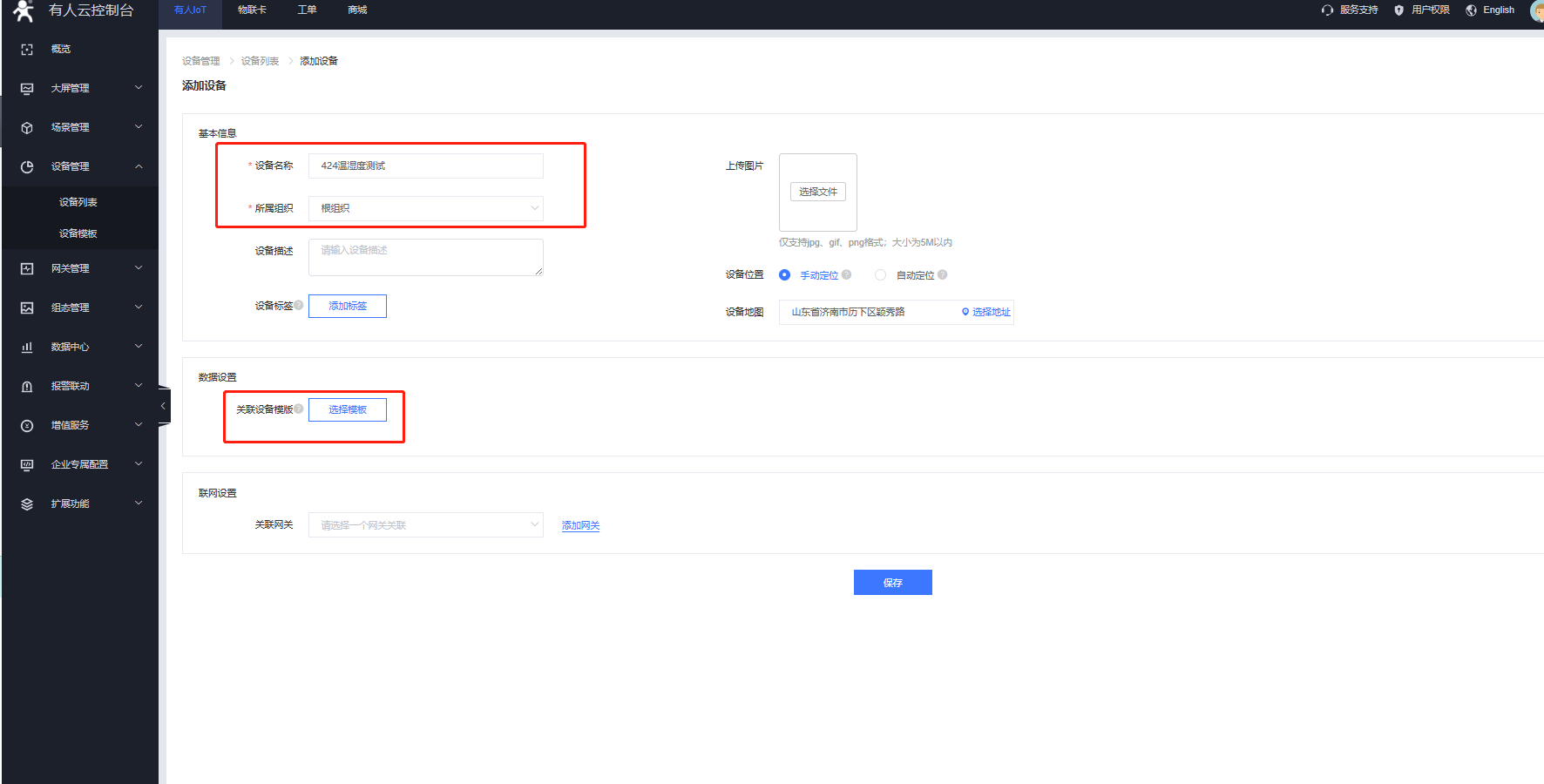

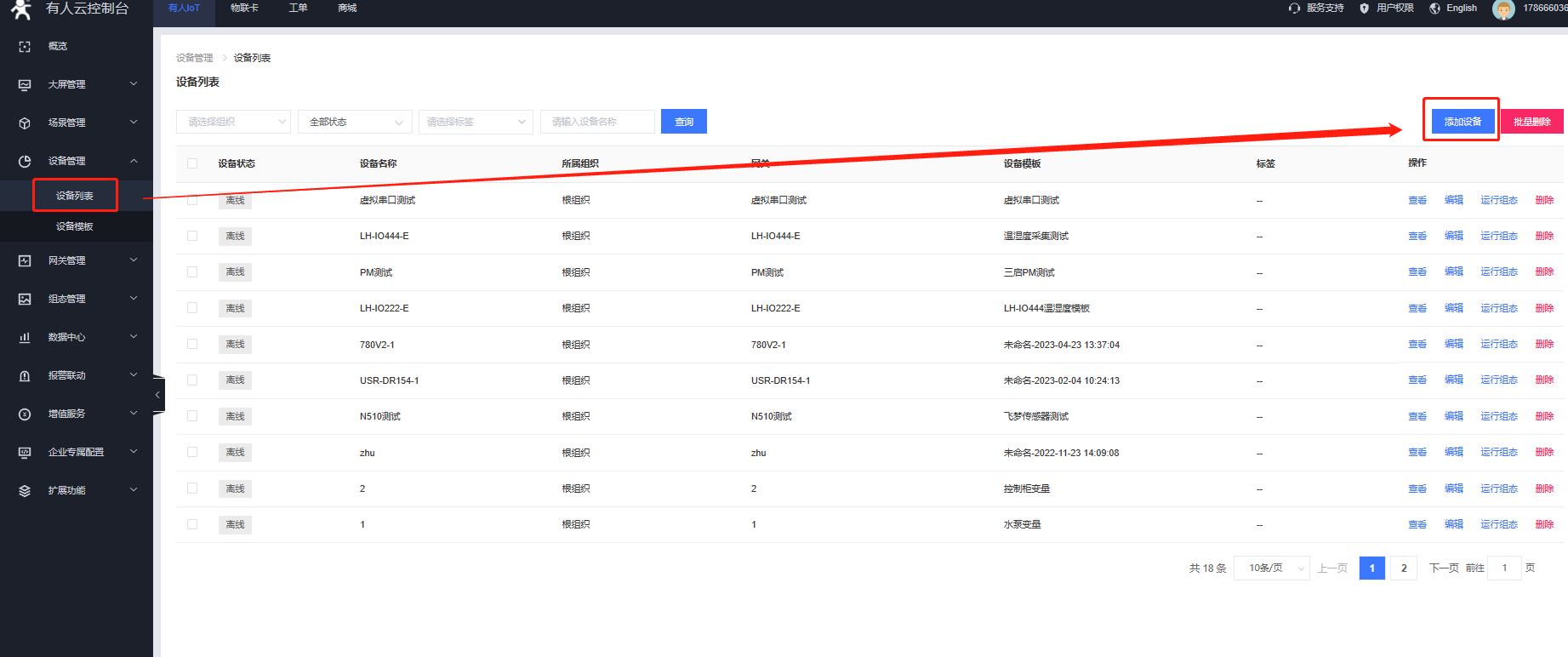

点击设备管理--设备列表--添加设备

名称：424温湿度测试，选择根组织，描述和标签根据用户自己需求填写，点击选择模板

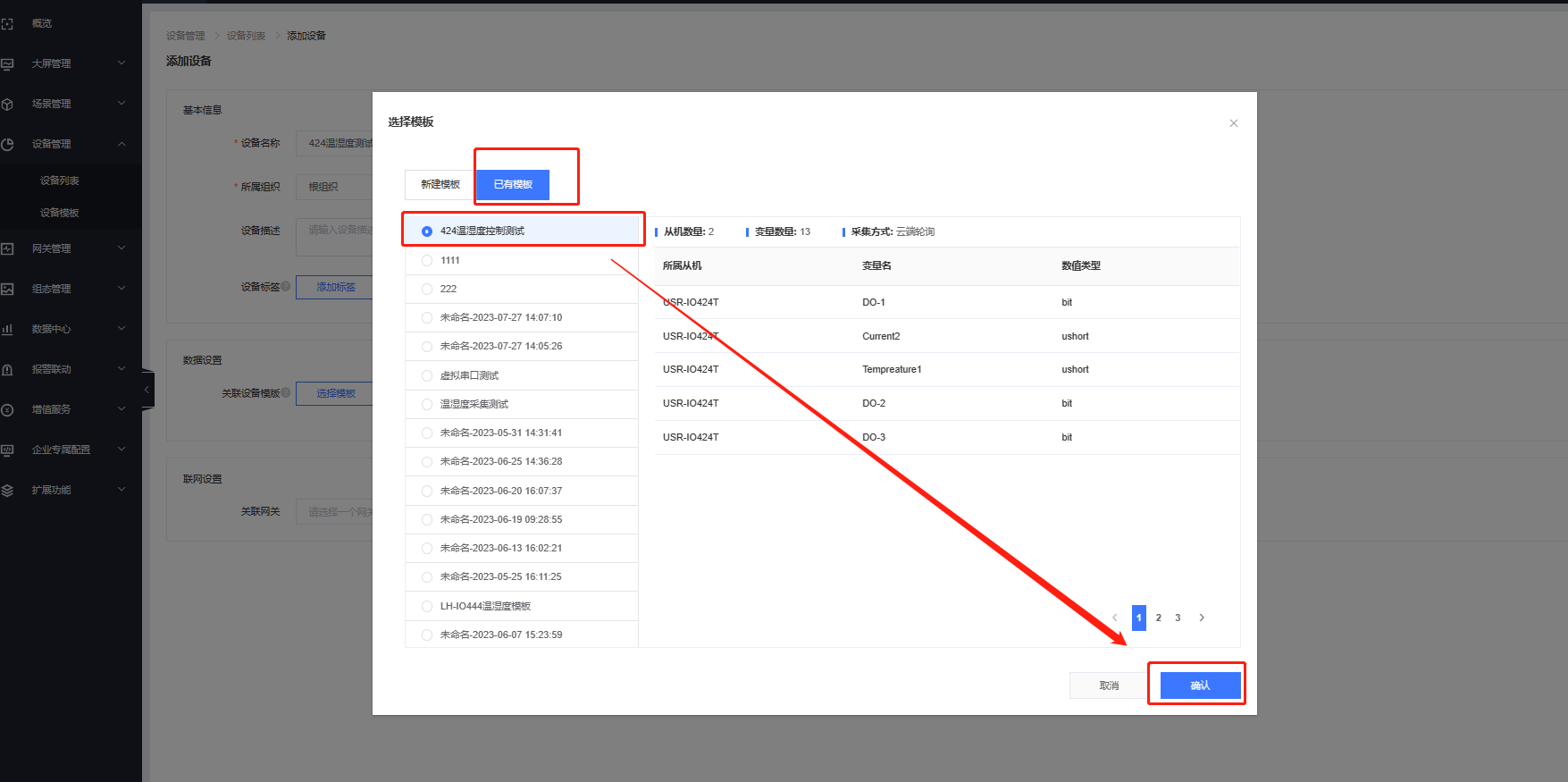

选择刚才已经添加好的模板

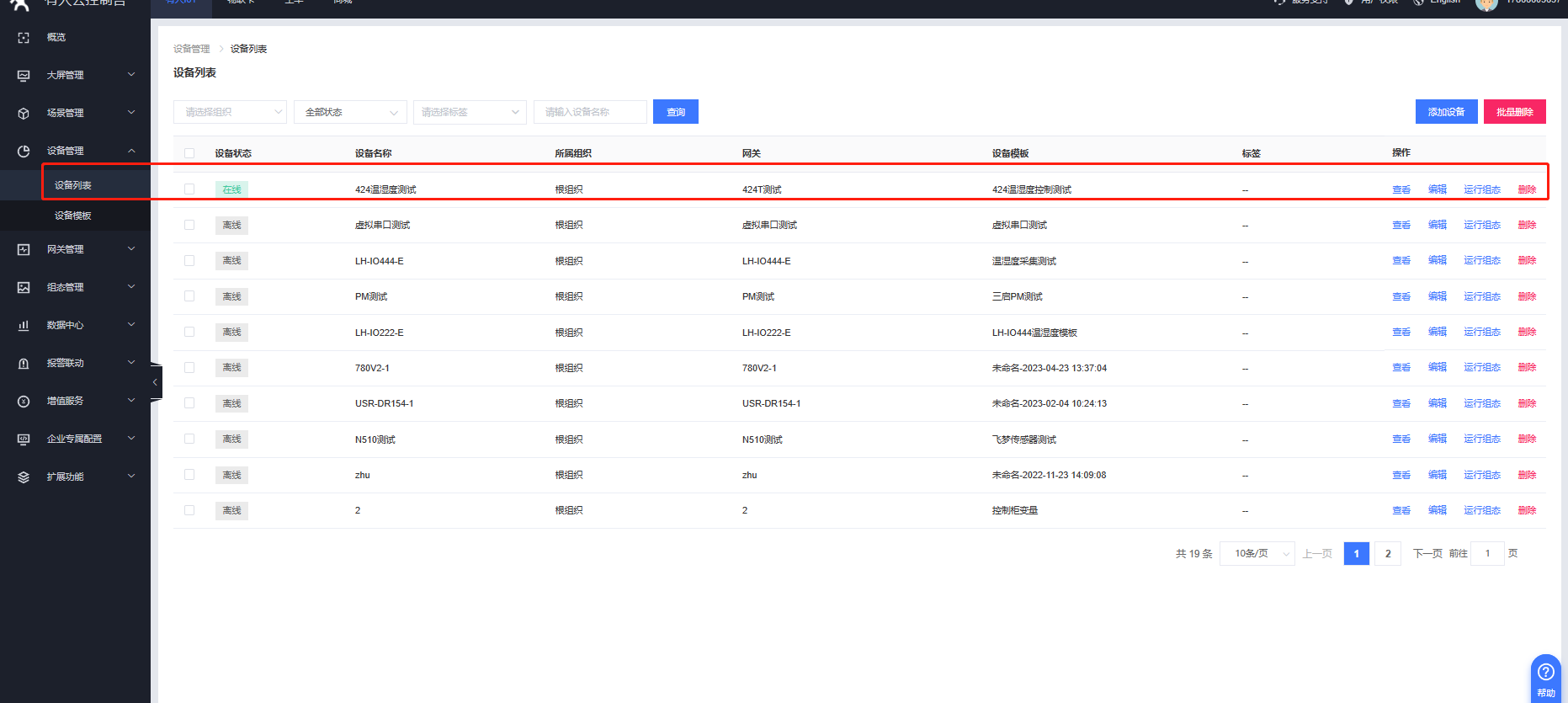

由上面424和传感器的上位机配置可知，424的地址是17，传感器的地址是4，然后点击关联网关，选择刚才添加的424测试，点击保存，完成全部配置，即可看到设备在线。

5.数据查看

将传感器接入到424T的485端口上即可在云平台查看数据。

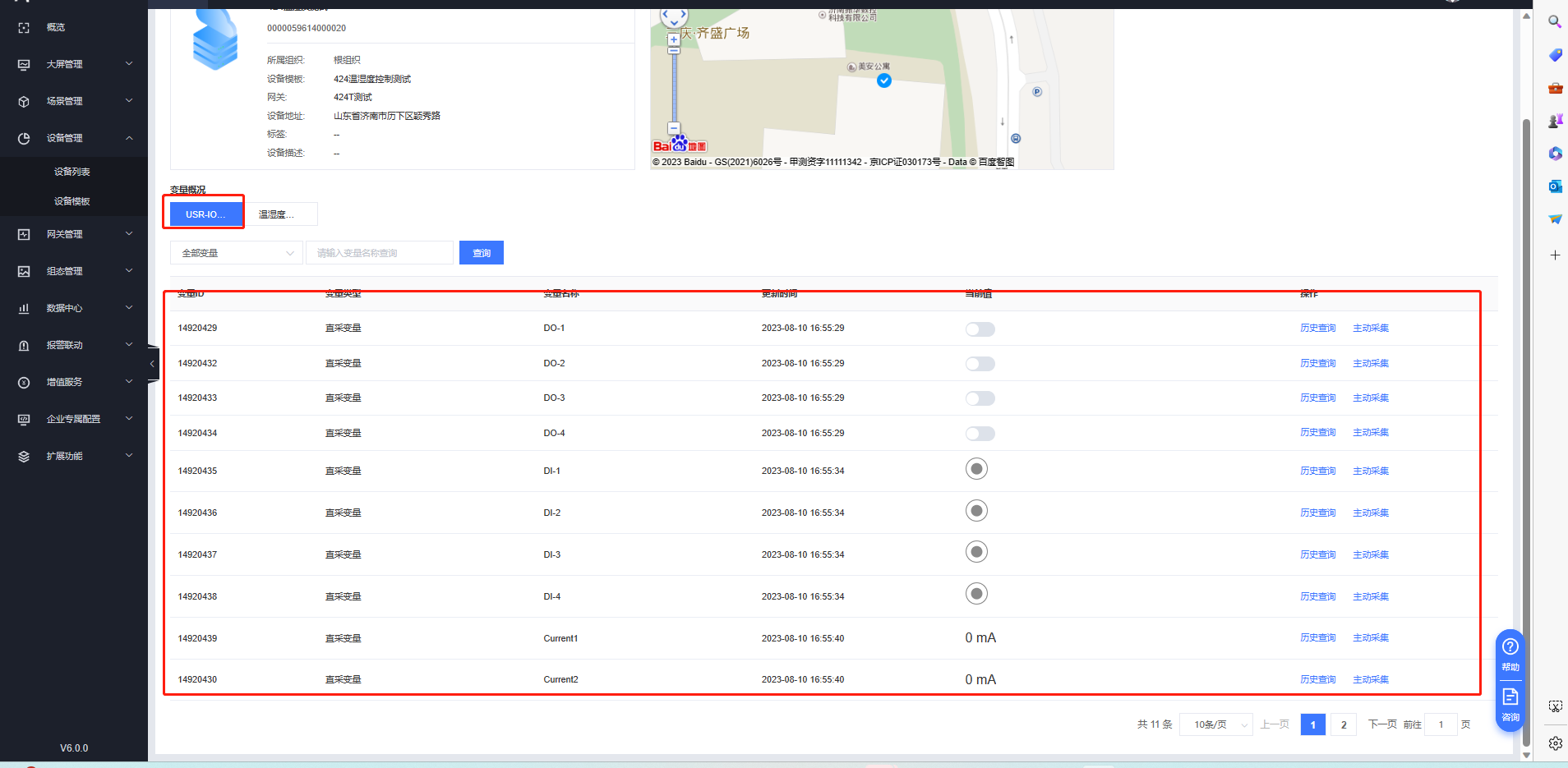

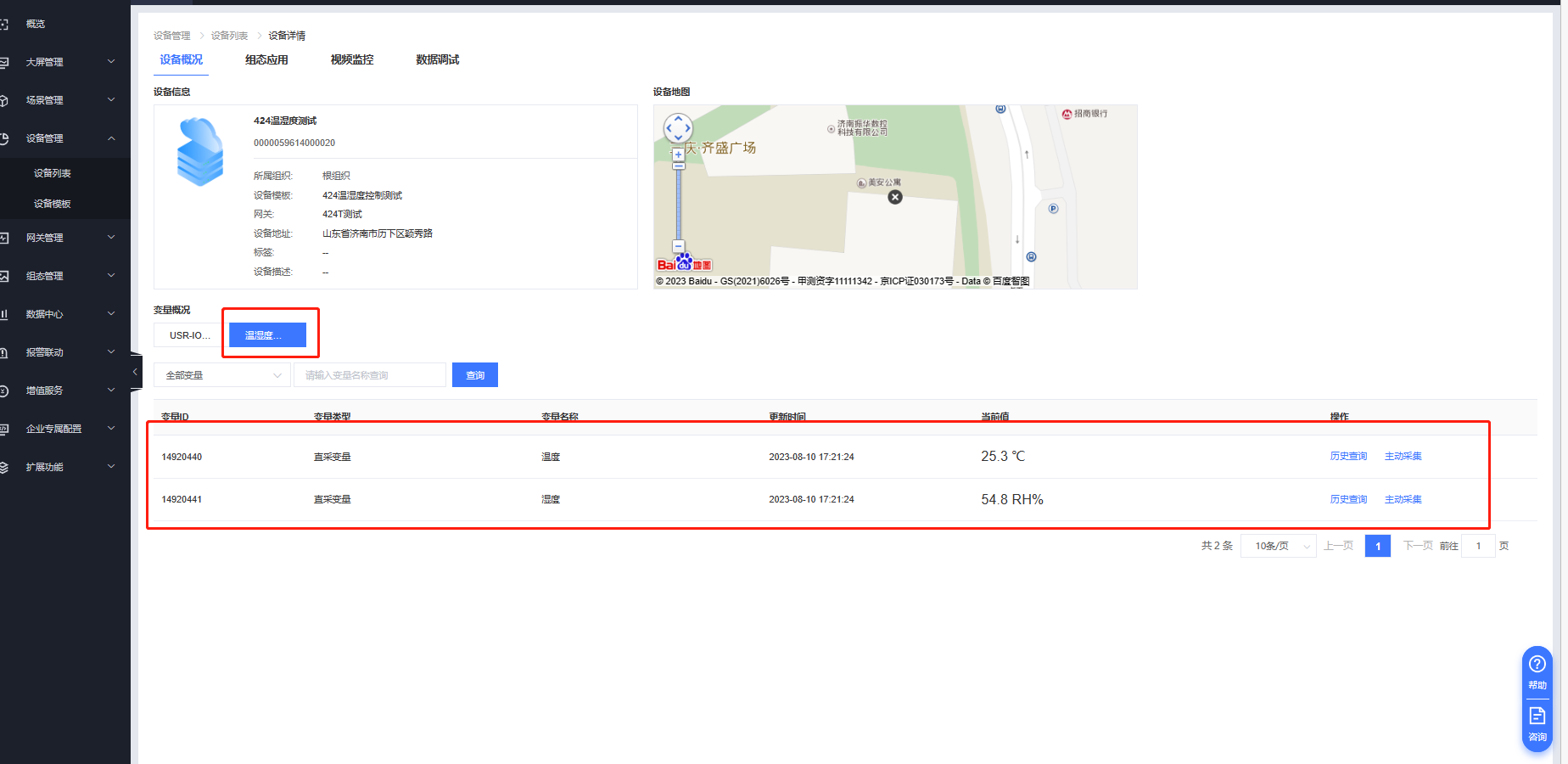

点击查看，即可看到设备变量概况

撰写人：尹工
