一、资料下载

说明书：https://www.usr.cn/Download/886.html

设置软件：https://www.usr.cn/Download/869.html

虚拟串口：https://www.usr.cn/Download/27.html

二、准备工作

1、USR-IO424T-EWR产品  数量1个

2、电源适配器 12V 数量1个

3、电脑 数量1台

4、网线 数量1根

三、配置步骤

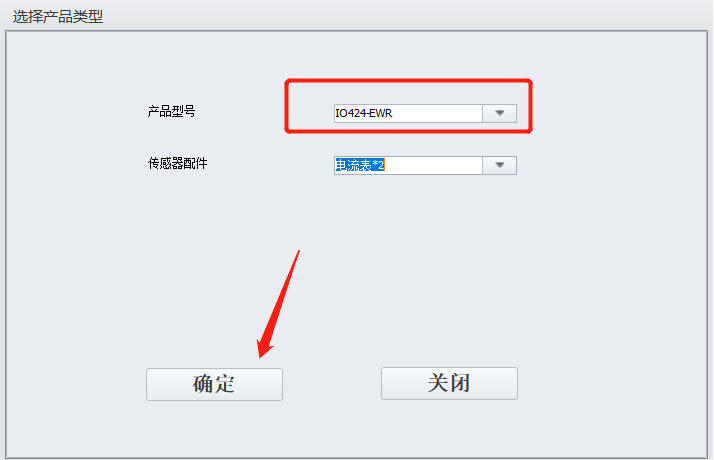

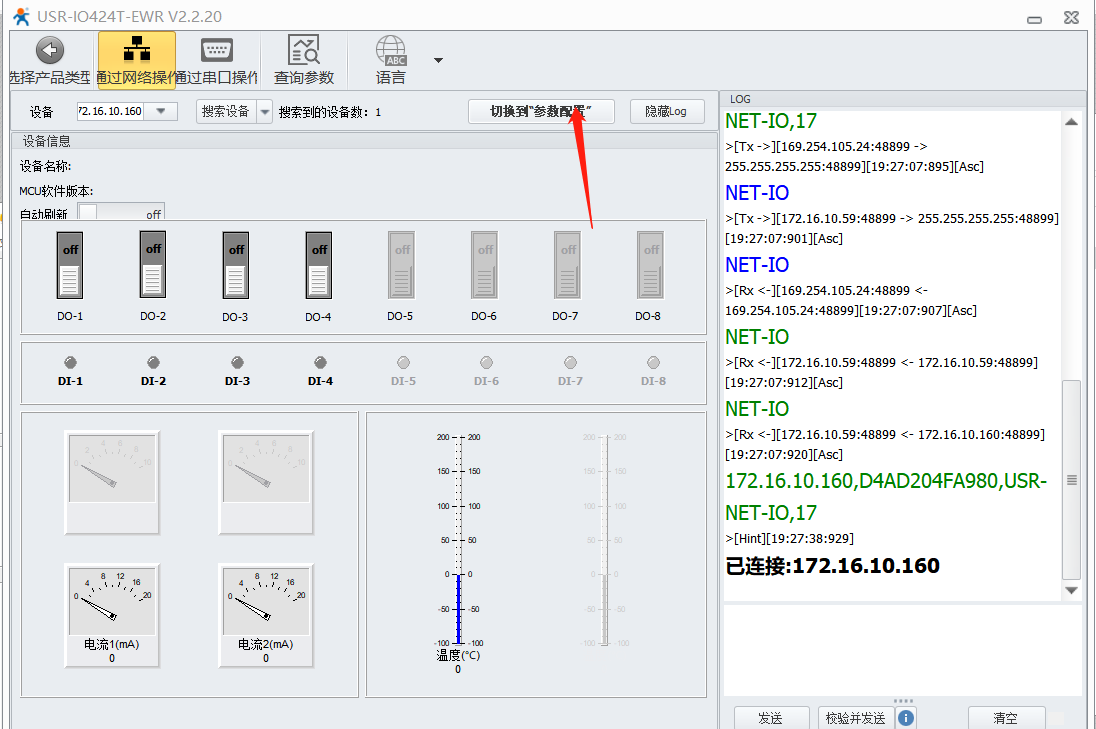

1、连接设备与软件后，切换到“参数配置”页面

2、IO424和电脑连接同一个路由器，IO424-EWR网口默认为WAN模式，DHCP自动获取IP，LAN IP默认192.168.10.1。IO424和路由器连接时，需保证路由器分配的IP网段不要和IO424的LAN IP网段一致（比如LAN IP默认为192.168.10.1，上级路由分配的网段就不可以是192.168.10.X）

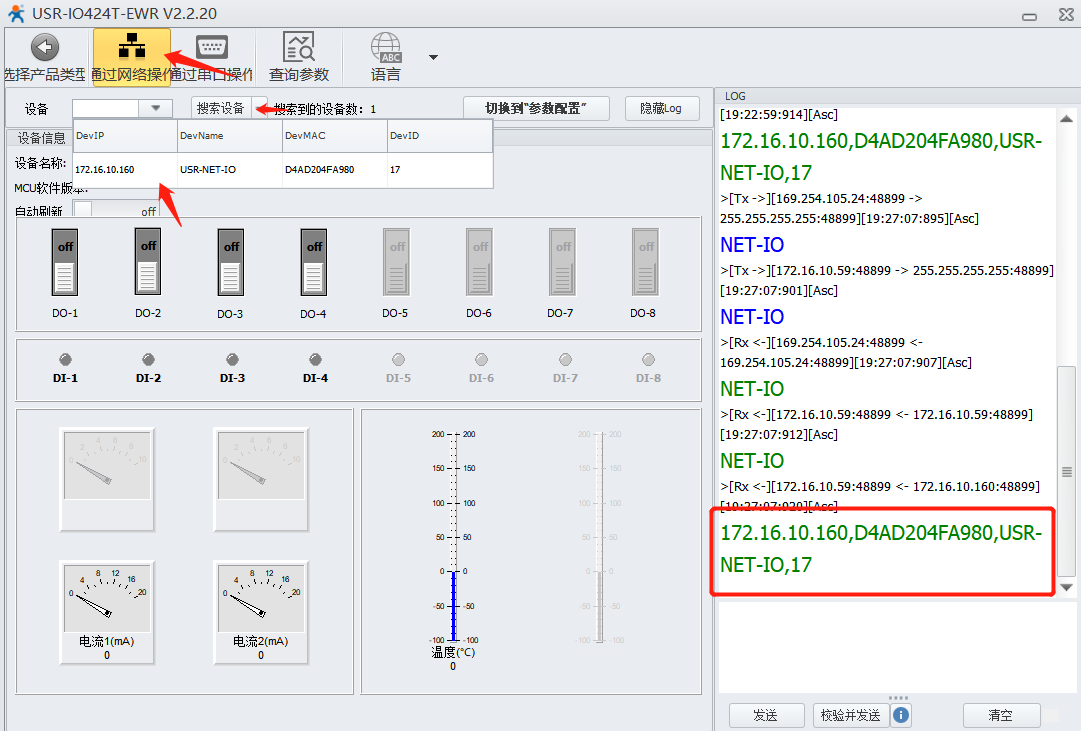

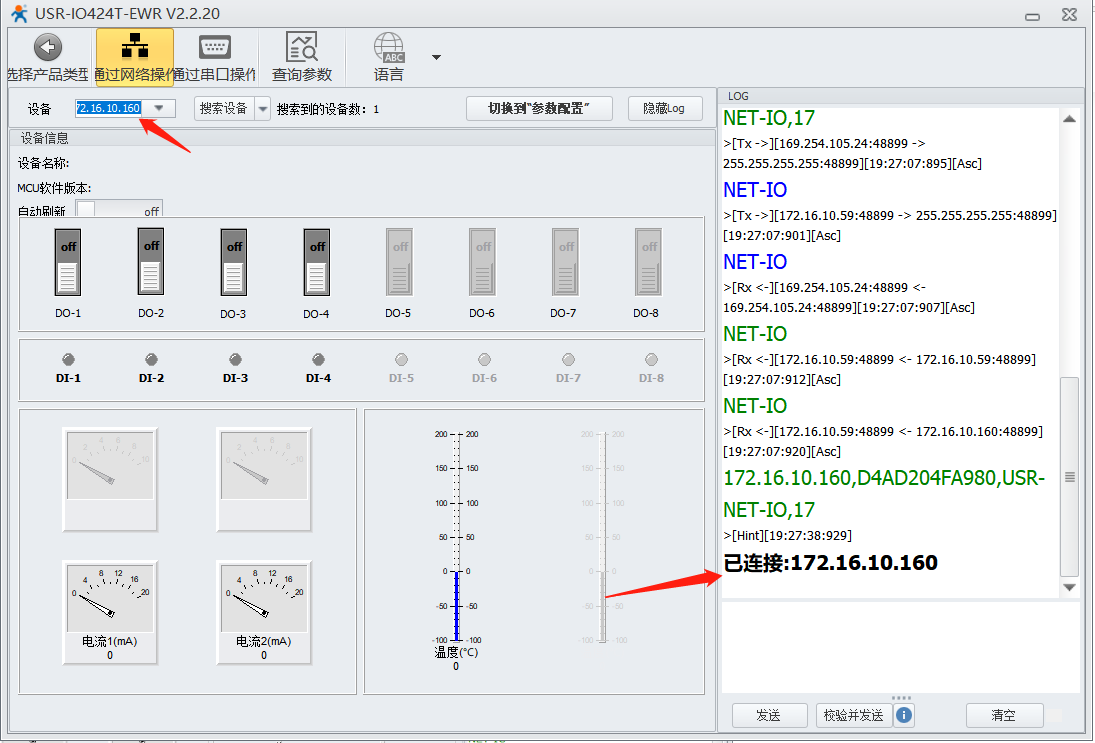

点击“搜索设备”，点击设备下拉框，选择要连接的设备，显示已连接

网络搜索不到IO424T怎么办？——五、常见问题解决办法附件1

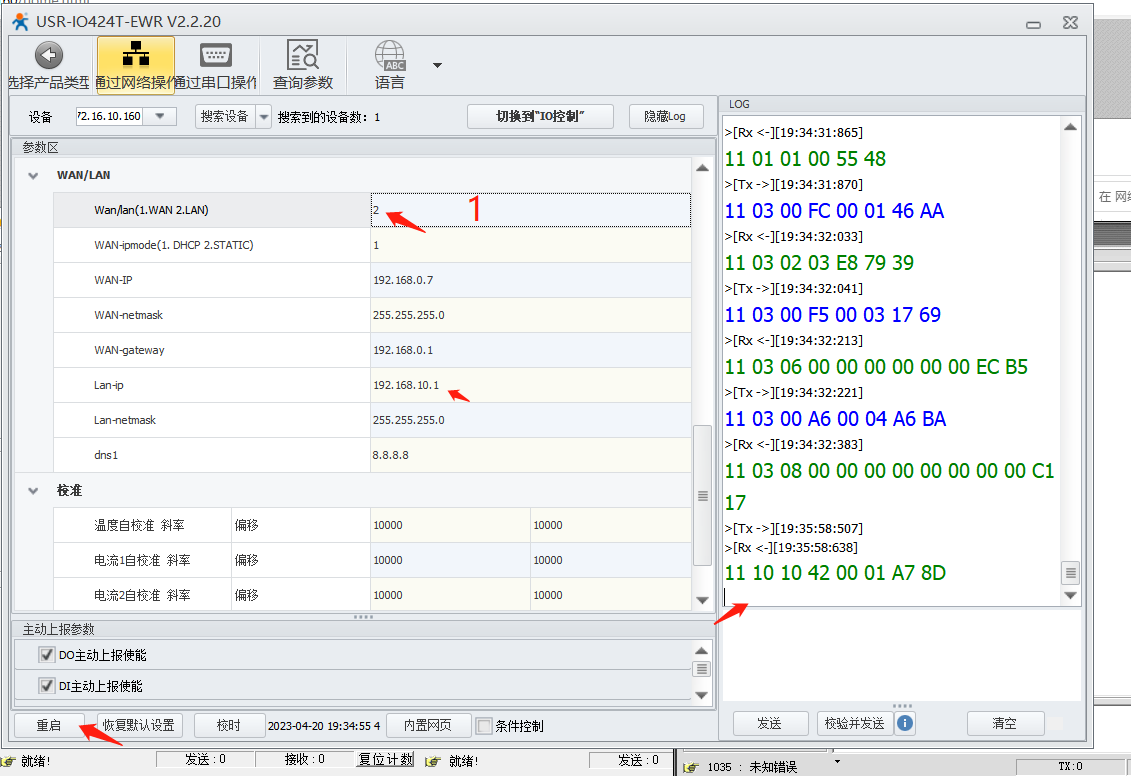

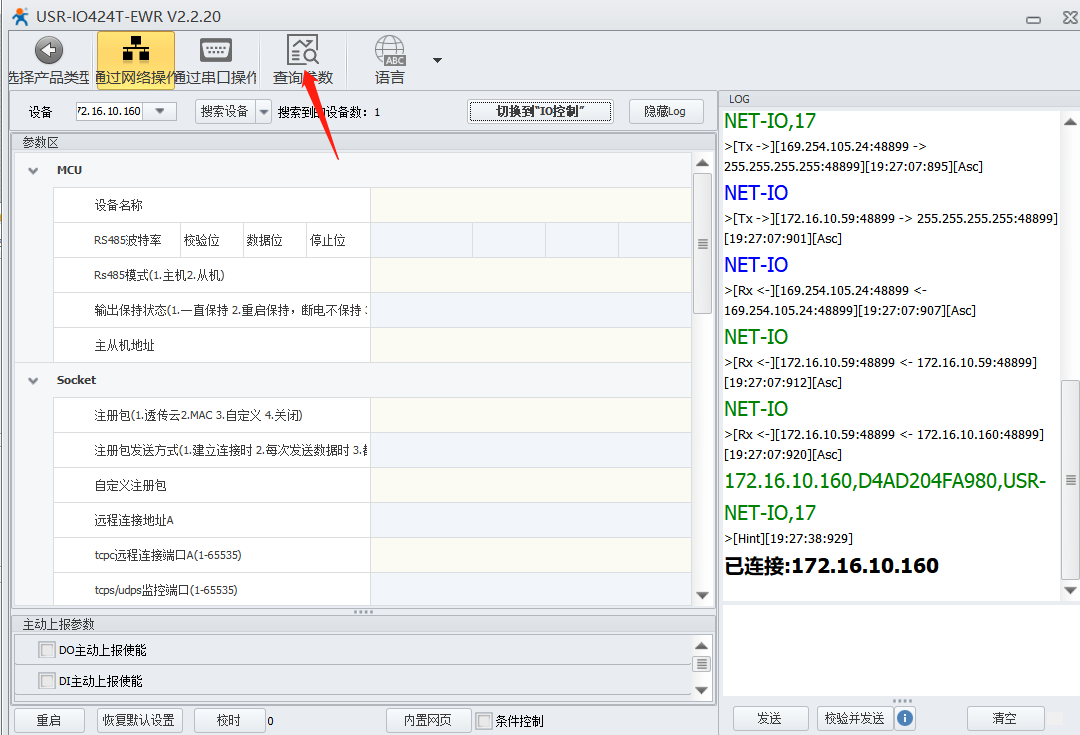

点击切换到“参数配置”——读取参数——查看LAN IP并且将网口工作模式改为LAN，点击右侧空白区，然后重启设备。

更改网口工作模式为LAN后不生效怎么办？——五、常见问题解决办法附件2

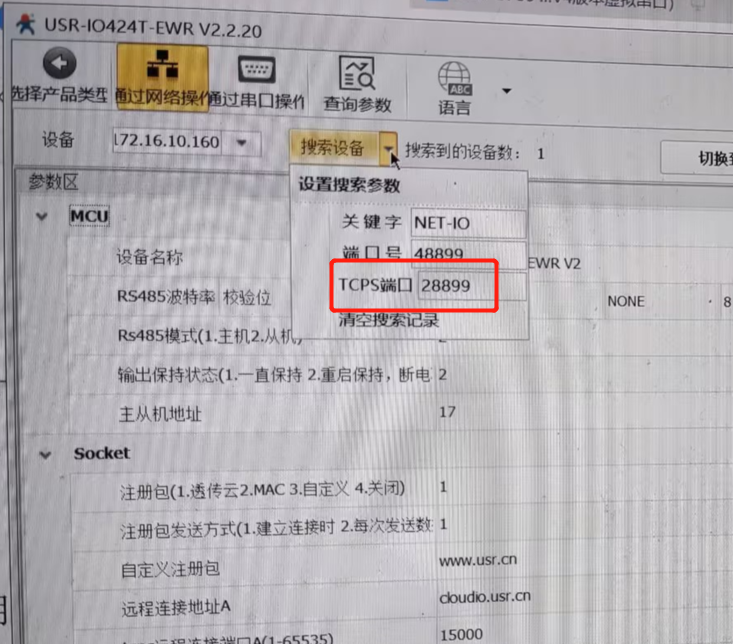

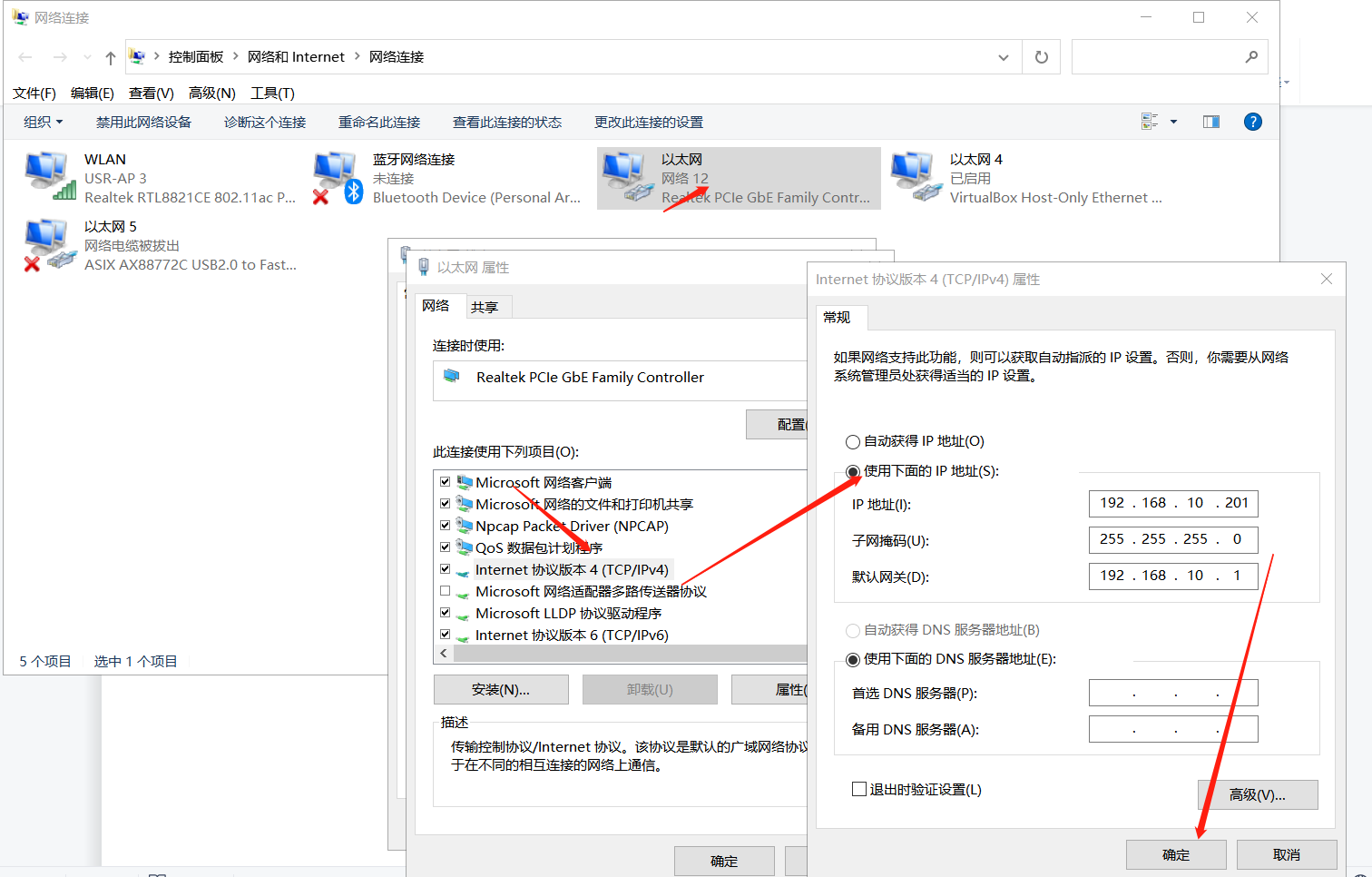

3、打开一个网络调试助手，调试助手做client，IO424T的服务器的本地端口默认是28899（端口可以进入424T的网页设置），424T的网口和电脑直连，设置电脑的IP和IO424T的IP在一个网段下

4、数据测试，从网络调试助手发送区勾选16进制发送01 00 00 00 01 FF 5A (查询第一路继电器输出状态)

电脑作为客户端连接不上IO424T怎么办？——五、常见问题解决办法附件3

数据调试，发送IO查询指令没有返回数据怎么办？——五、常见问题解决办法附件4

五、常见问题解决办法

附件1

网络搜索不到IO424T怎么办？

1、检查网线是否接好，网口灯是否正常亮和闪烁

2、网口的工作模式是否是WAN，可以利用USB转485，通过串口进入到设置软件中，查看网口的工作模式，或者长按IO424T上reload 7S 恢复出厂，默认的网口工作模式是WAN。

3、防火墙和多余网卡是否关闭

4、电脑和IO424T是否在同一个局域网下

附件2

更改网口工作模式为LAN后不生效怎么办？

设置网口工作模式后，是否重启IO424T

附件3

电脑作为客户端连接不上IO424T怎么办？

1、电脑和IO424T网线接线是否正常，网口灯是否正常亮

2、IO424T的网口工作模式是否是LAN，LAN口IP地址是否是网络调试助手上的服务器地址，端口是否是28899 （当IO424T作为服务器的时候，服务器的IP就是使用的LAN口的IP。端口默认是28899）

3、电脑的IP地址和IO424T的LAN口IP地址是否在同一个网段下。

4、电脑的防火墙和多余网卡是否关闭

附件4

数据调试，发送IO查询指令没有返回数据怎么办？

1、检查客户端和服务器连接是否正常，连接是否还是建立的

2、检查发送的查询指令是否是16进制

3、使用设置软件，检查IO424T的从机地址是否是17，本案例调试发送指令按照IO424T默认地址进行发送

编写人：詹姝玲
