一、准备工作

USR-IO424-EWR说明书：https://www.usr.cn/Download/886.html

IO设置软件：https://www.usr.cn/Download/869.html

有人云平台：https://account.usr.cn/mp_scada

网络io通过串口使用设置软件进行设置的方法：http://www.usr.cn/Faq/747.html

硬件准备：IO424-EWR、网线、电源适配器

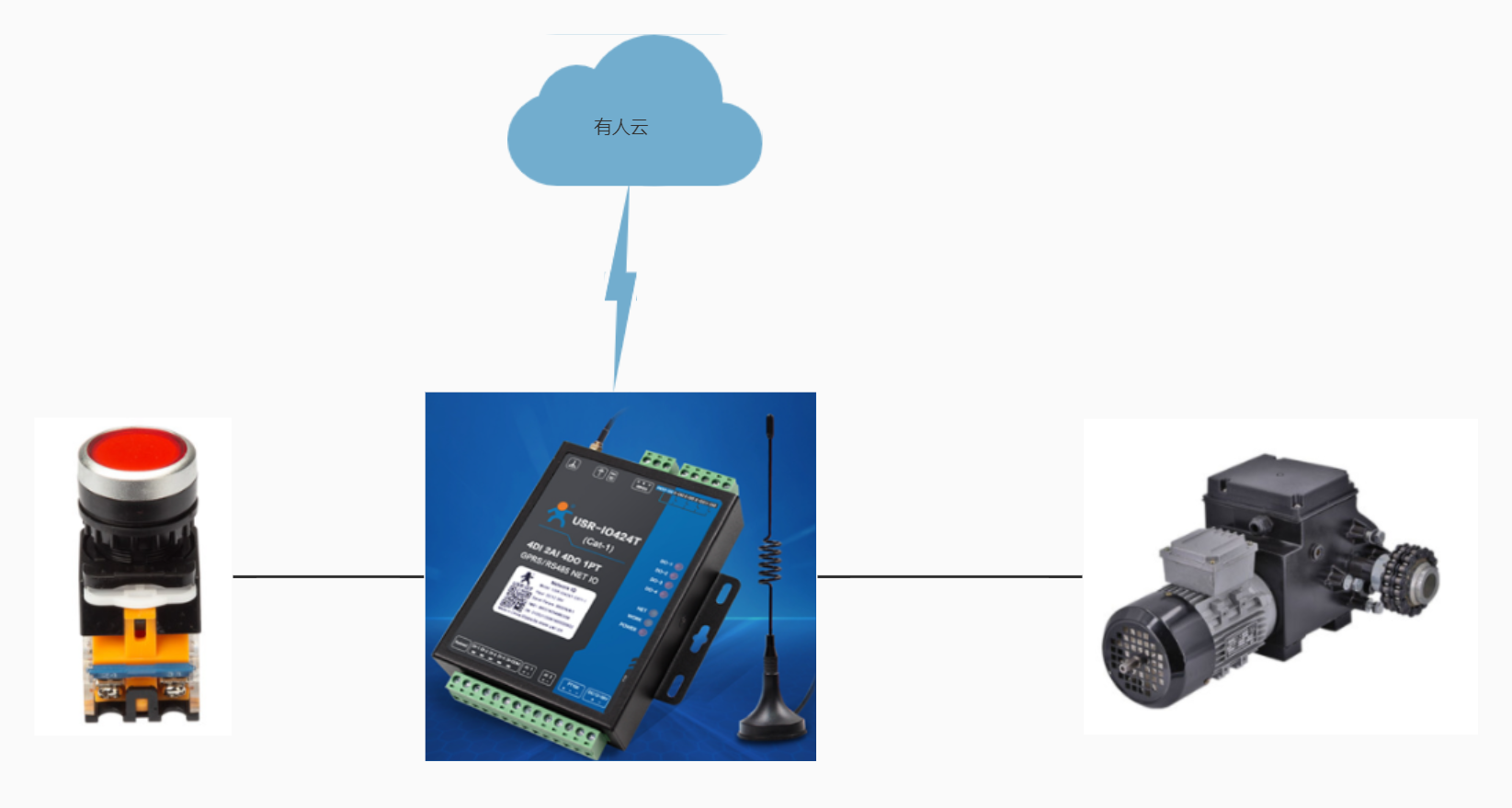

二、网络拓扑图

三、开关量接线方式

开关量分为无源干接点和有源湿接点，有源湿接点又分为PNP型和NPN型,我们以典型的三线制光电开关接线为例，分别说明PNP 和NPN 如何接线

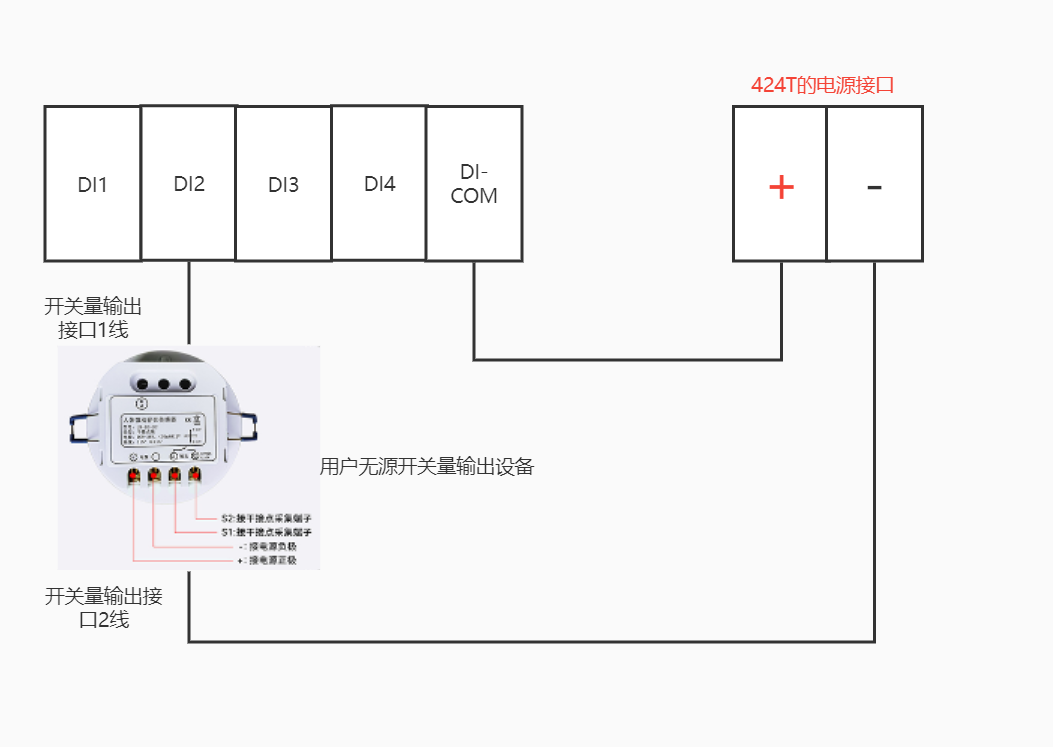

（1）: 无源干接点

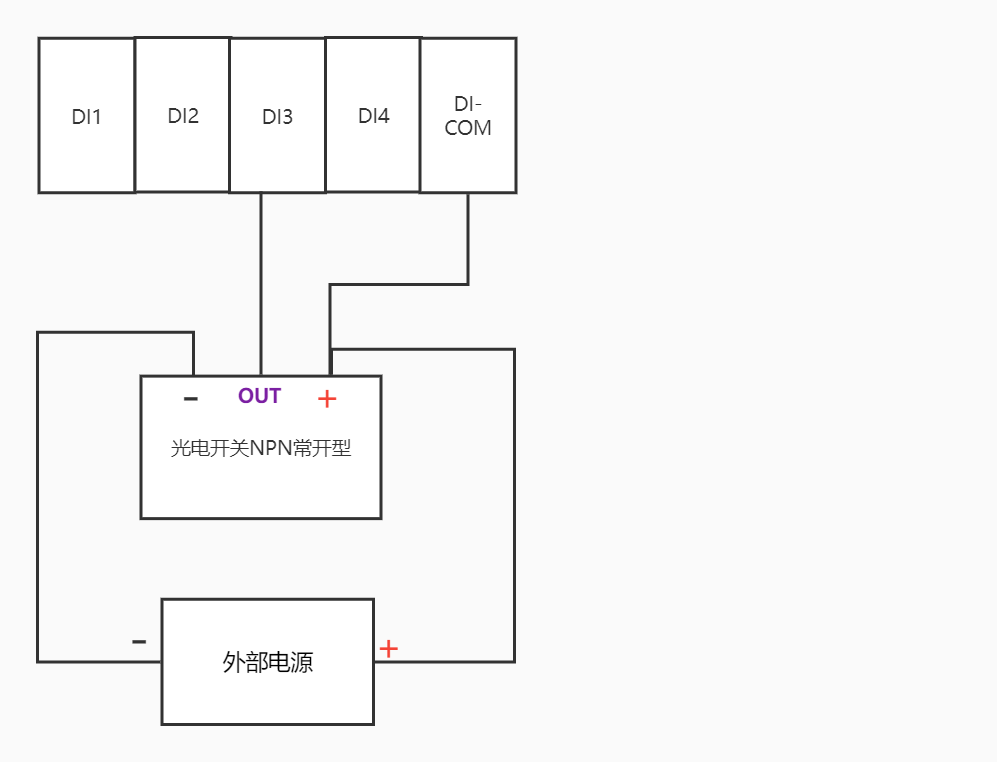

（2）：有源NPN

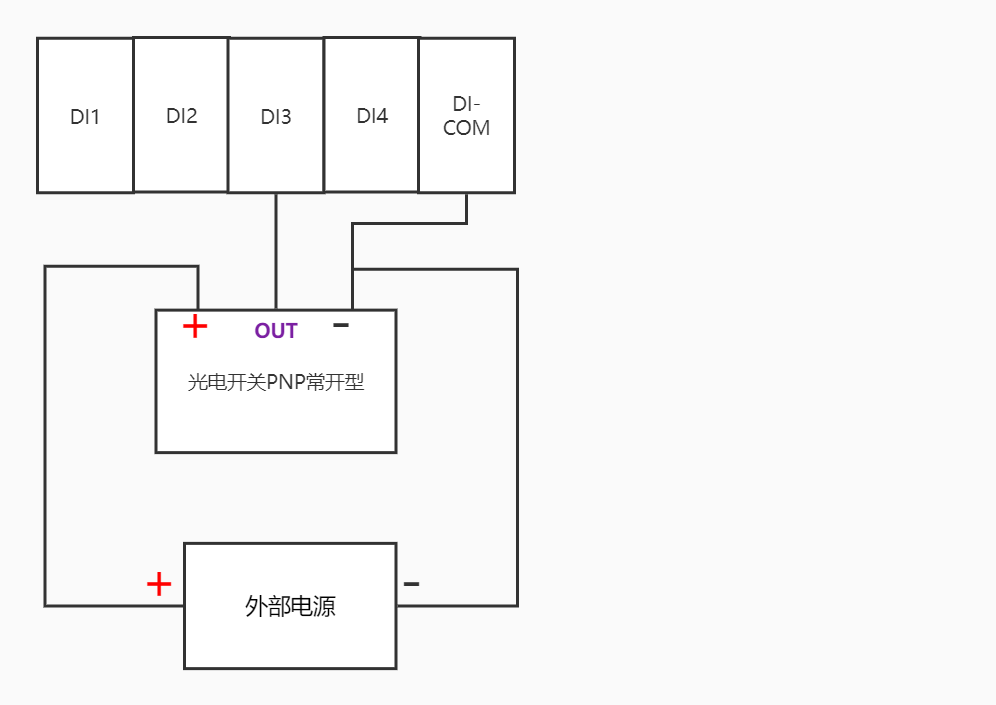

（3）：有源PNP

四、设置步骤

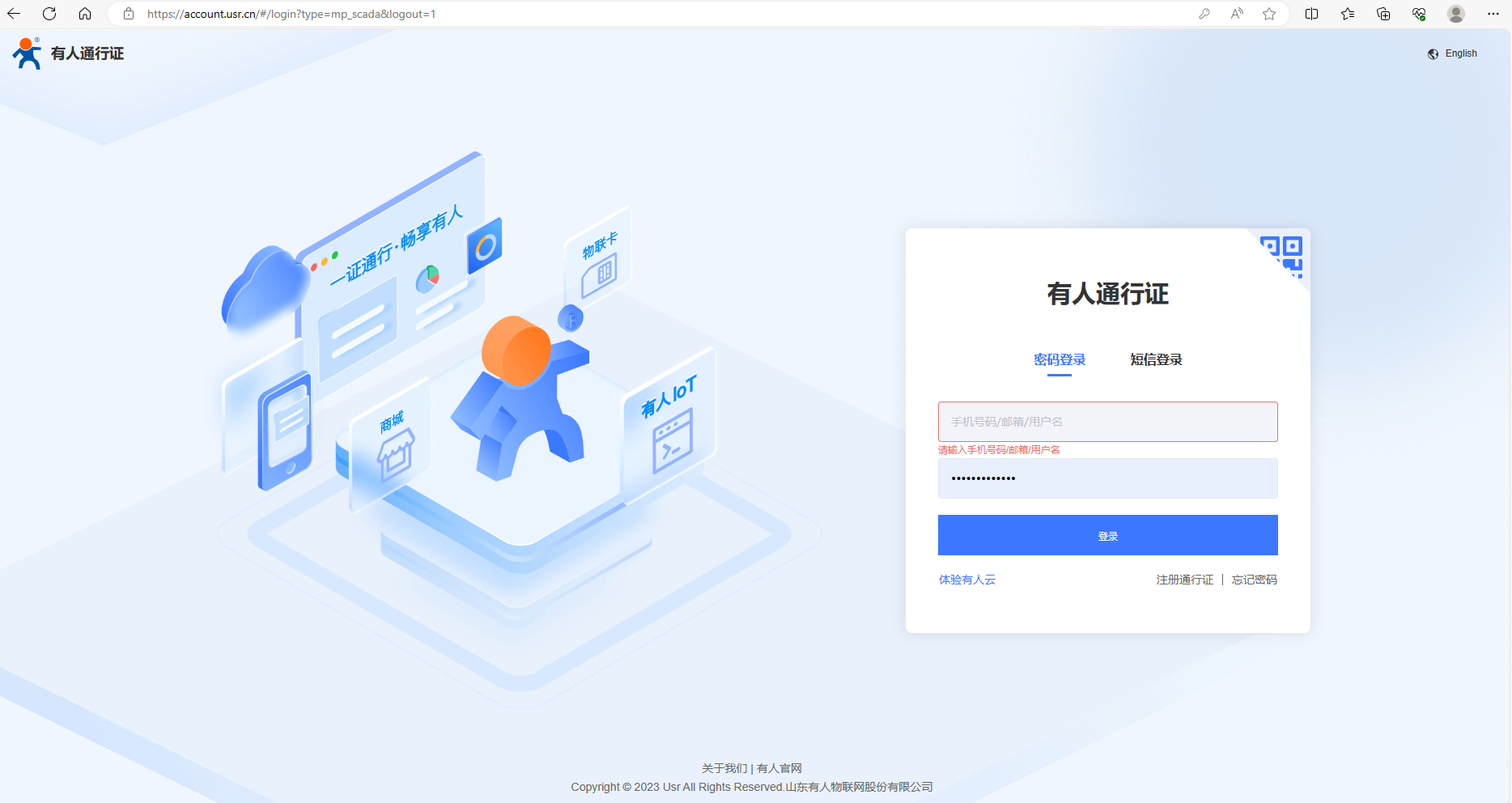

1.登录有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

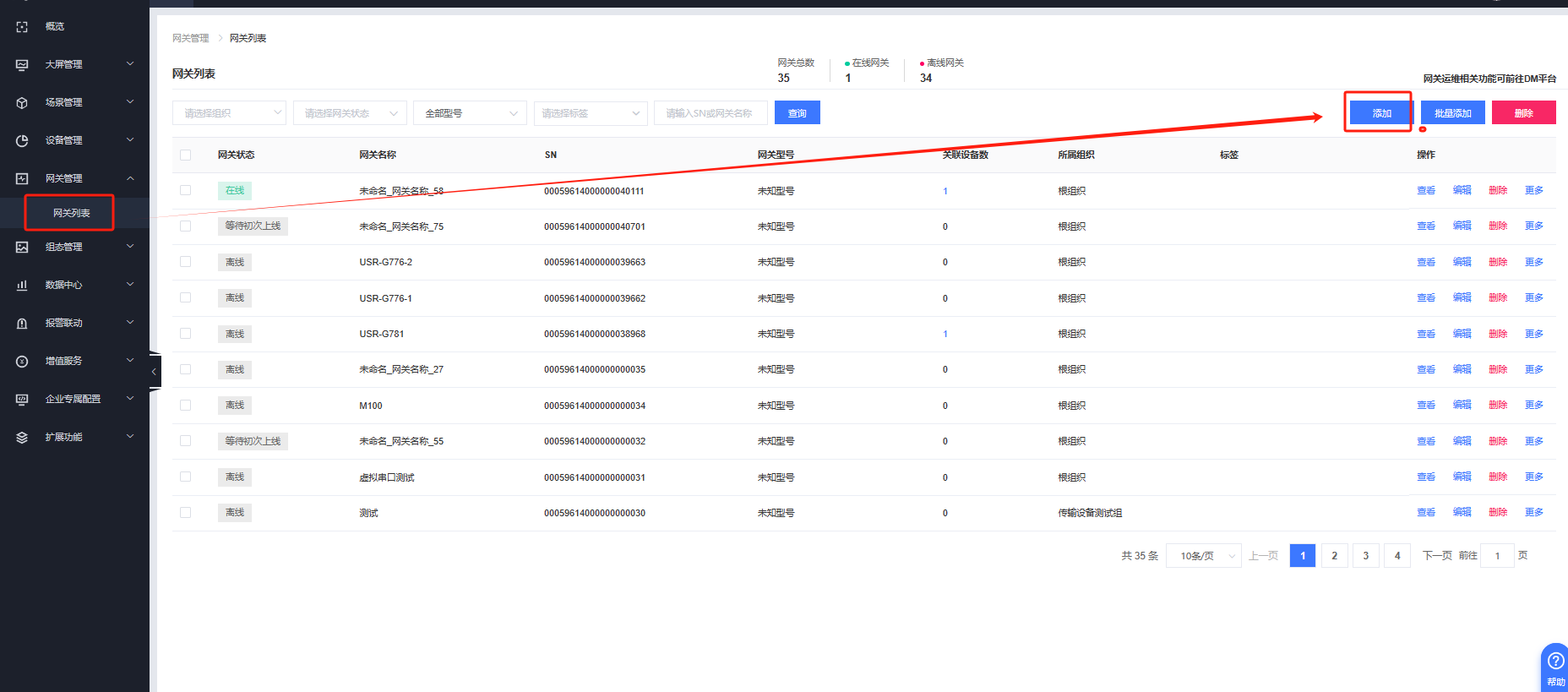

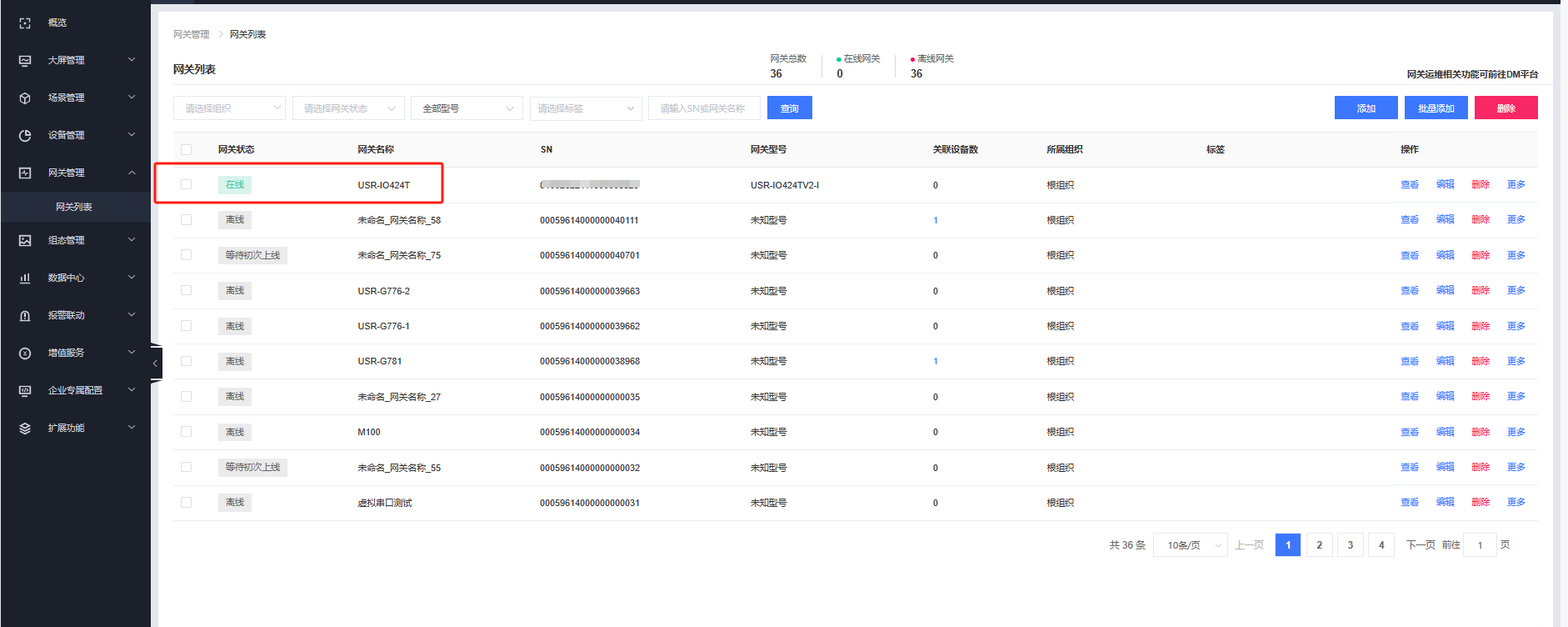

2.有人云上添加USR-IO424T，网关管理--网关列表--添加

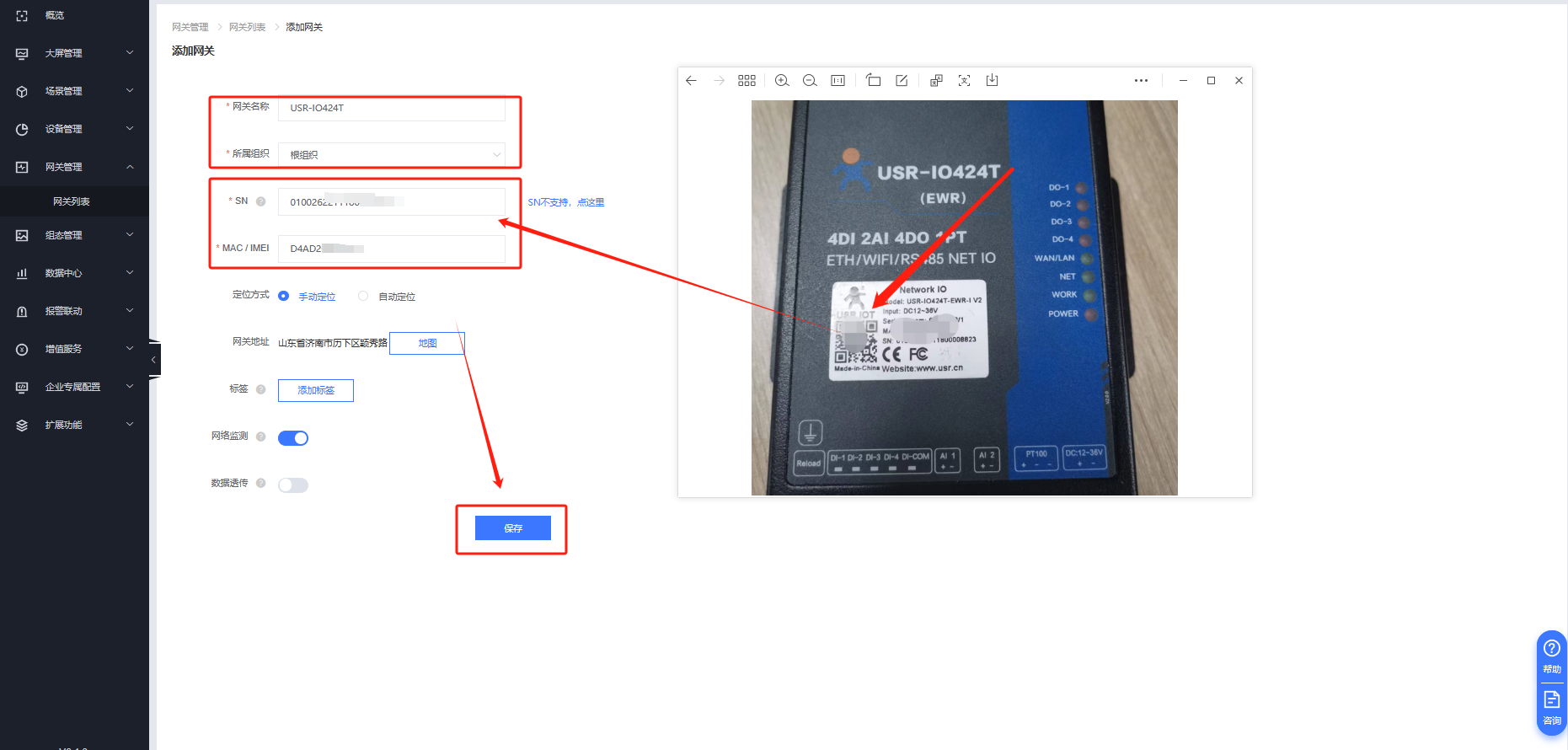

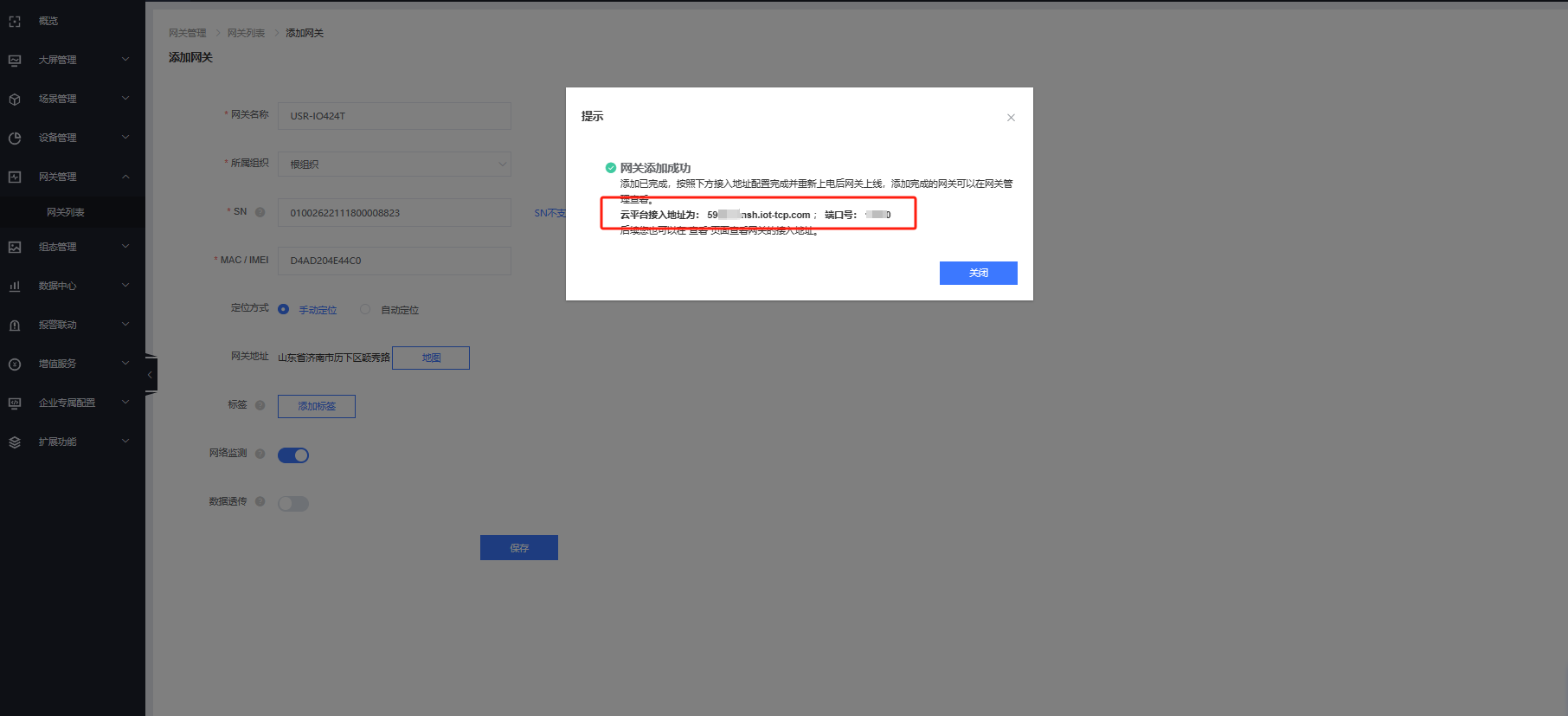

填入网关名称，选择组织，然后将424T 标签信息填入云端，点击保存获得云平台给424分配的接入地址和端口号。

3.添加设备，绑定模板和网关

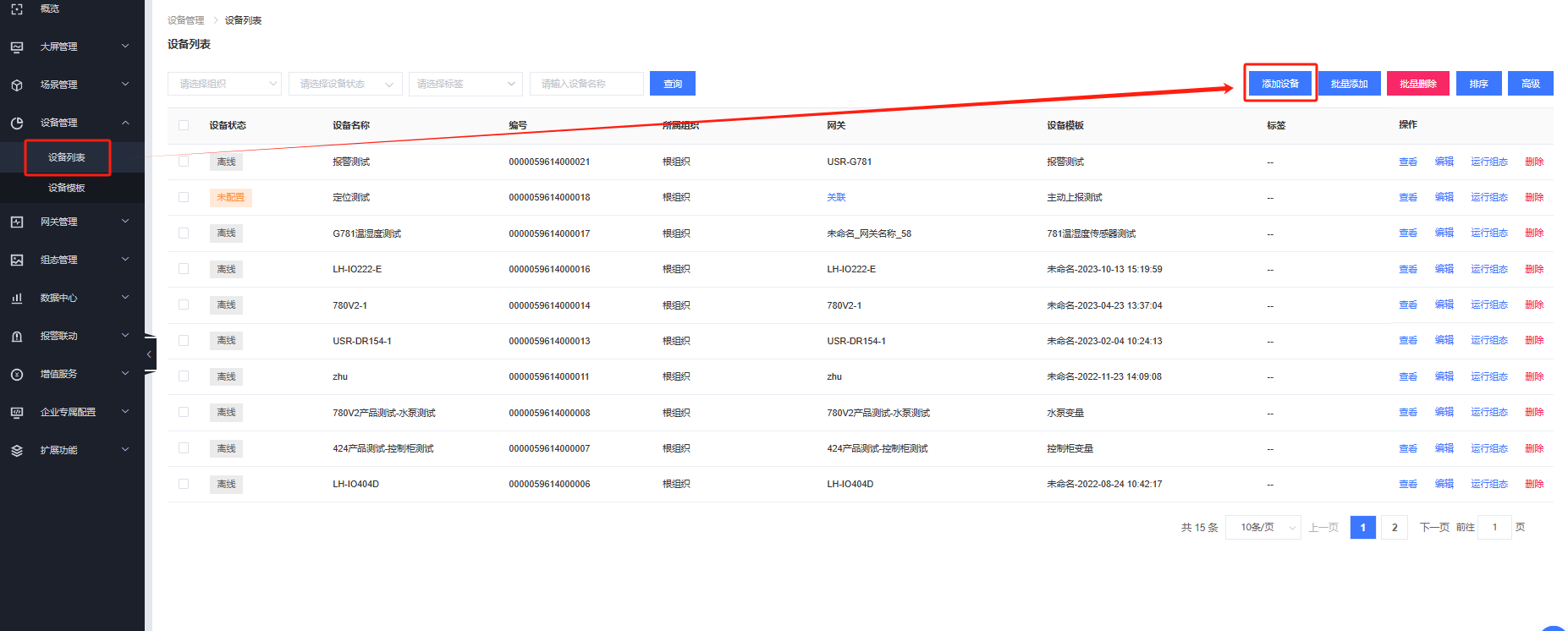

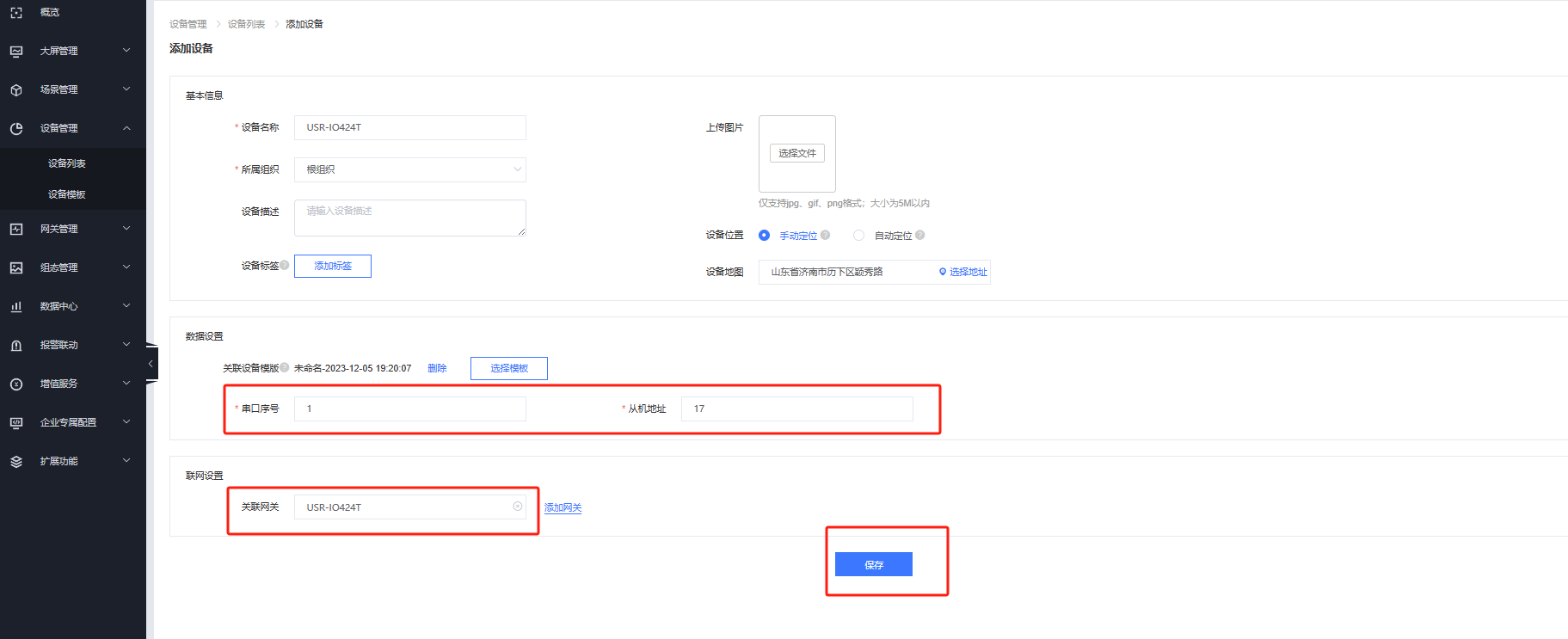

设备管理--设备列表--添加设备

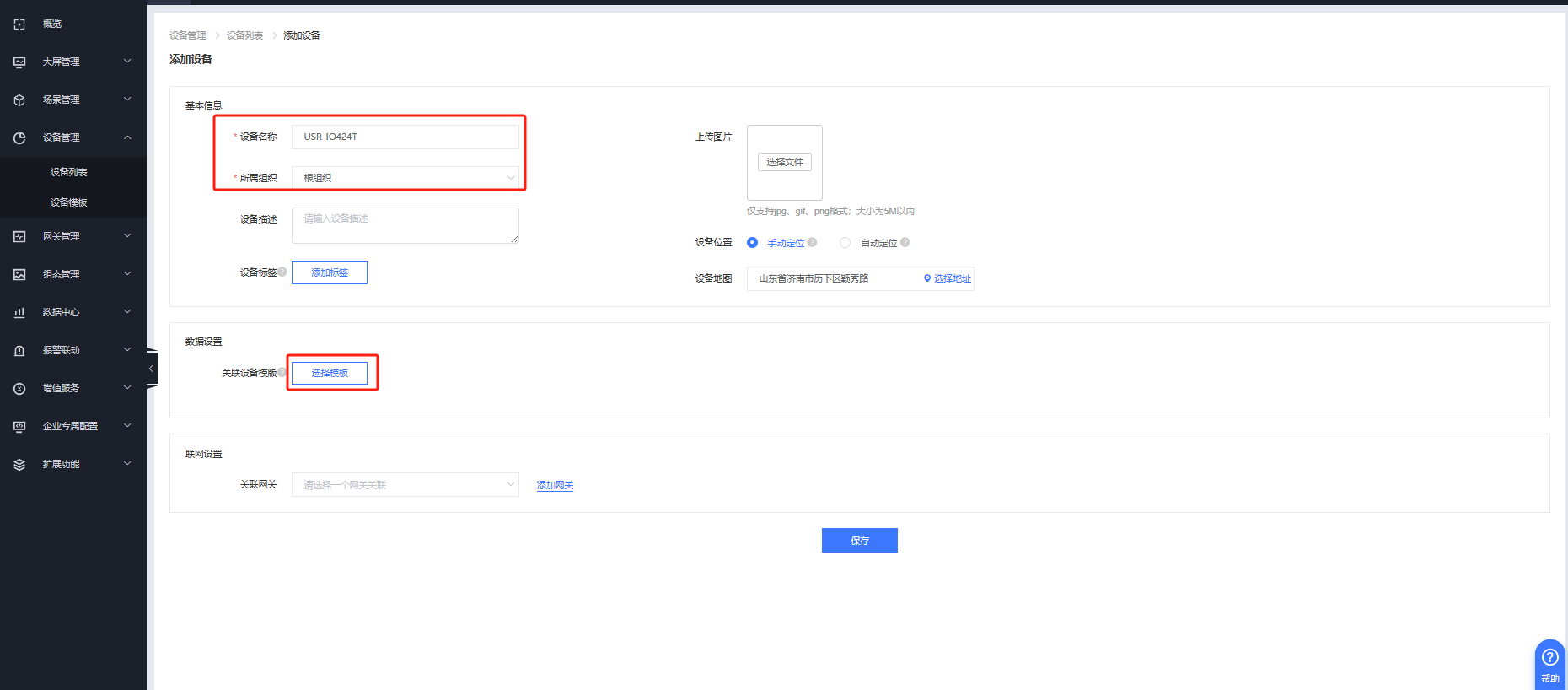

填入名称，选择设备组织（注意这里要和网关在同一个组织）

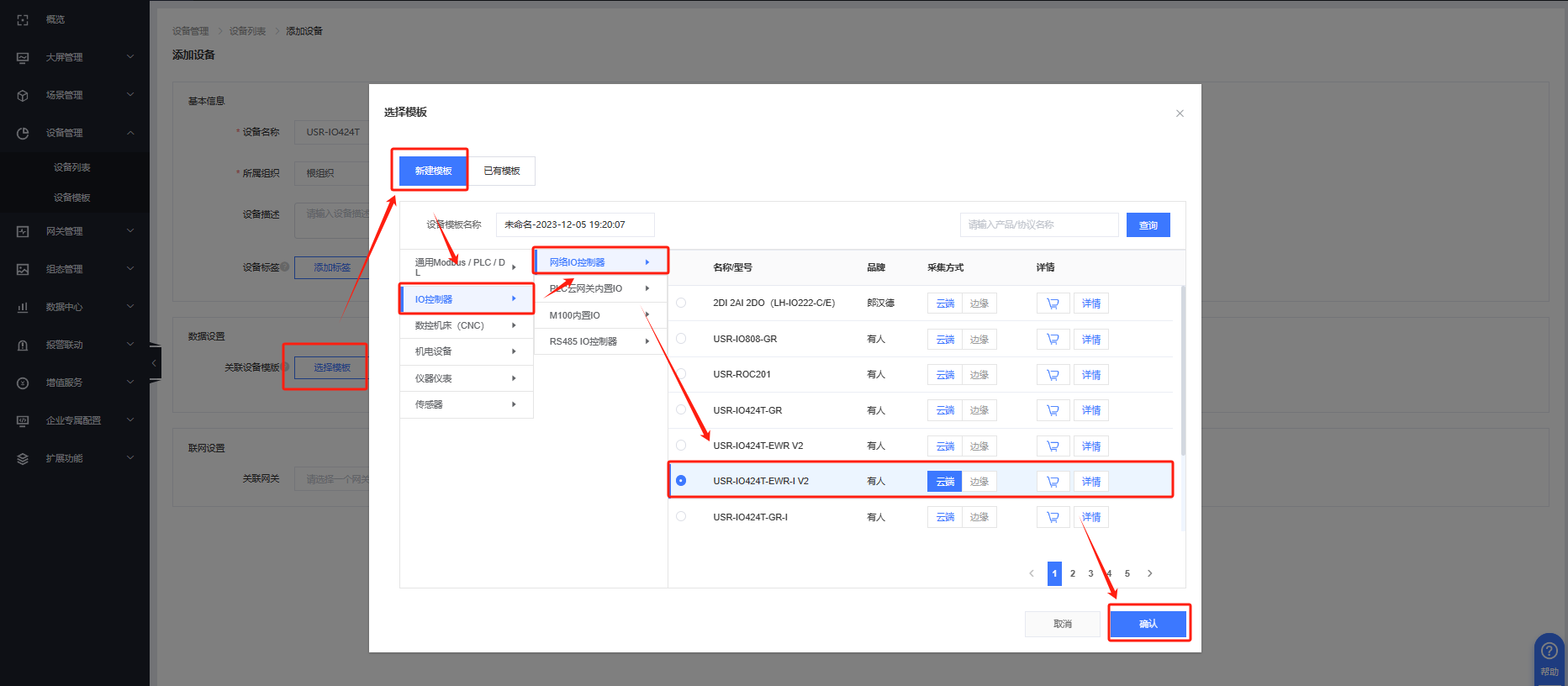

选择模板--新建模板--IO控制器--网络IO控制器，选择对饮的设备模板

网络IO 出厂默认地址是17，串口序号选择1，绑定刚才添加的424T网关

4.配置设备参数，云端上线

使用USB转485转换器链接424T和电脑，电脑打开网络IO 上位机软件

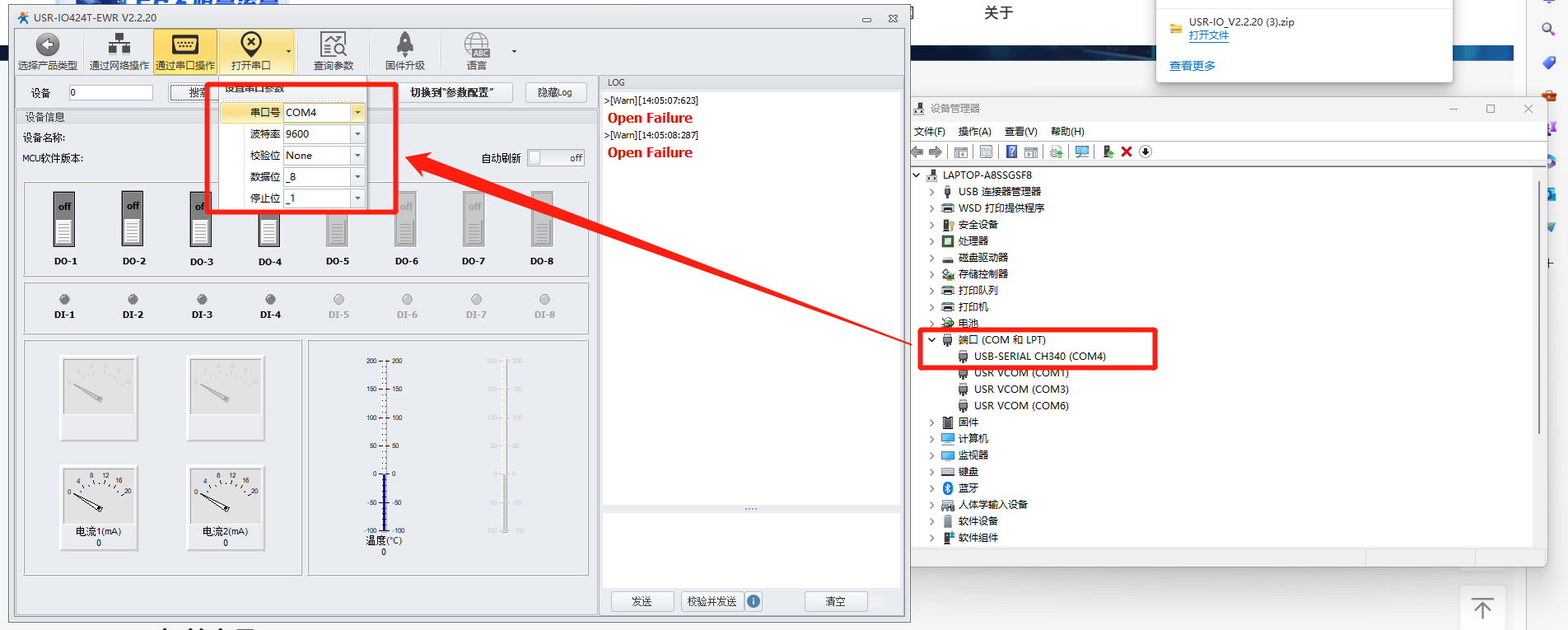

电脑打开控制面板--设备管理器查看USB转换器COM口为COM4，9600 N 8 1，点击打开串口

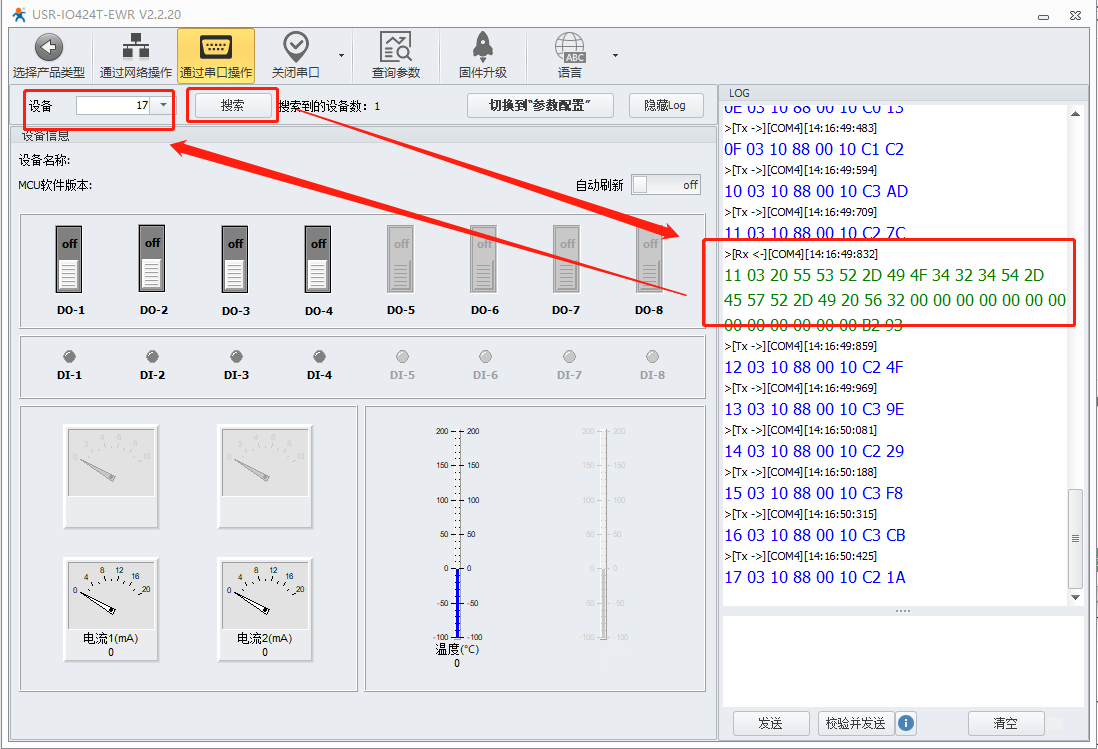

点击搜索，搜到设备后下拉三角选中设备。

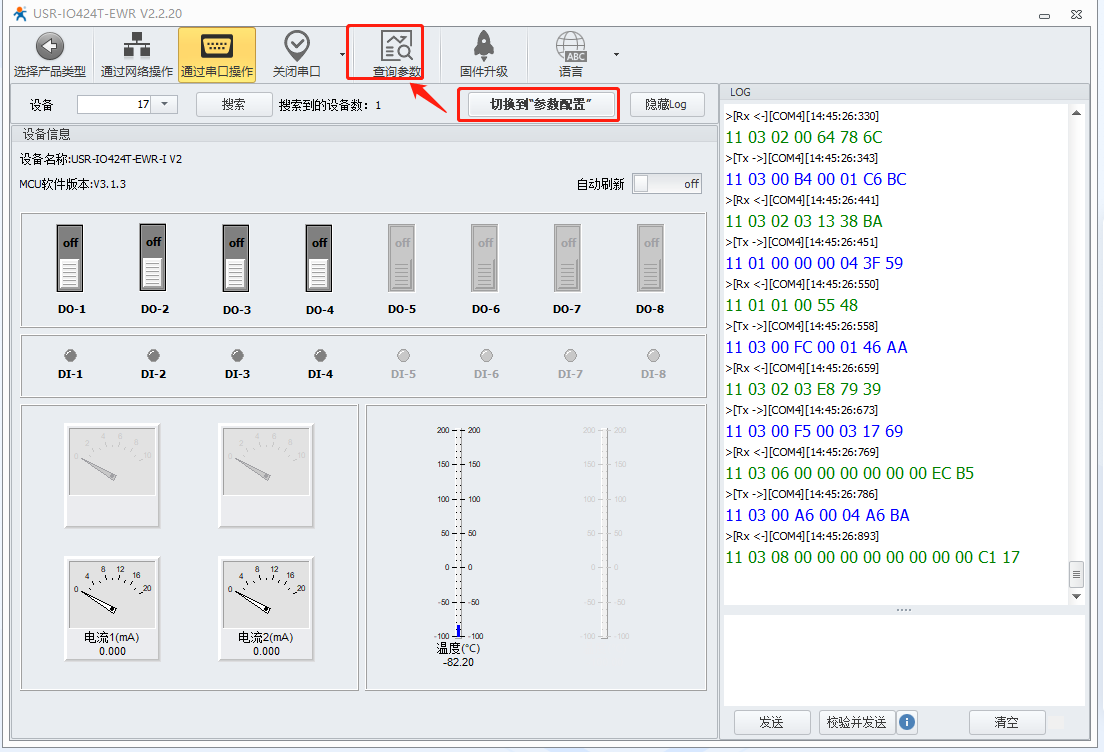

点击切换到参数配置--查询参数

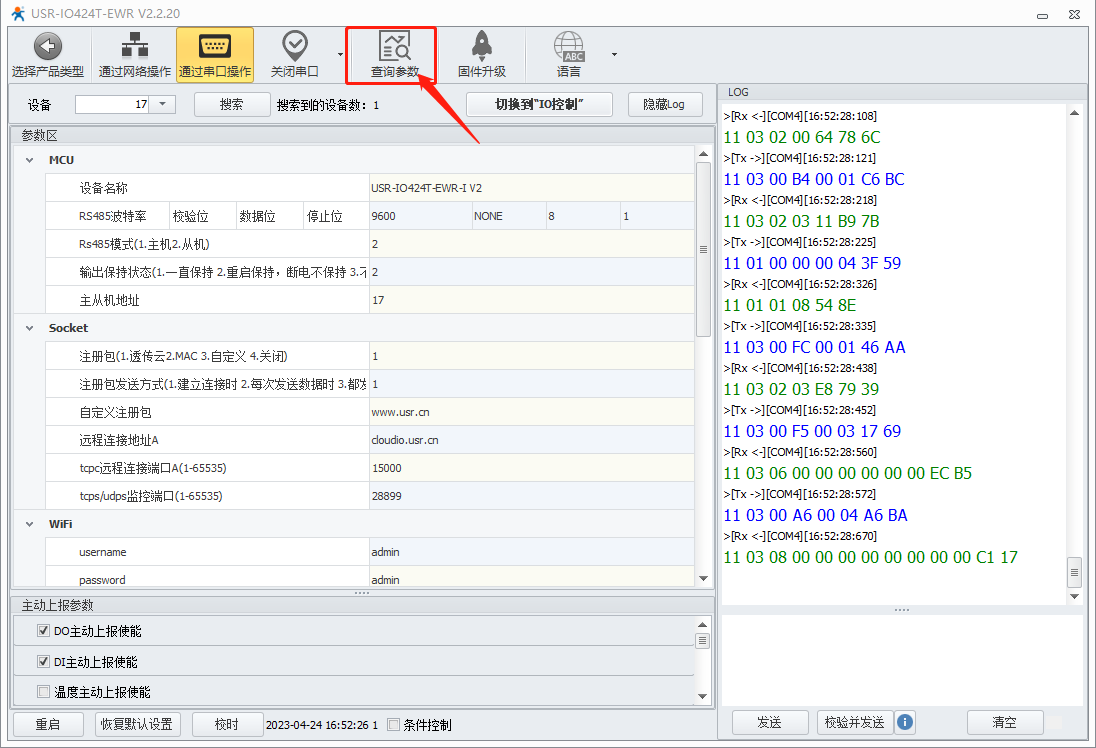

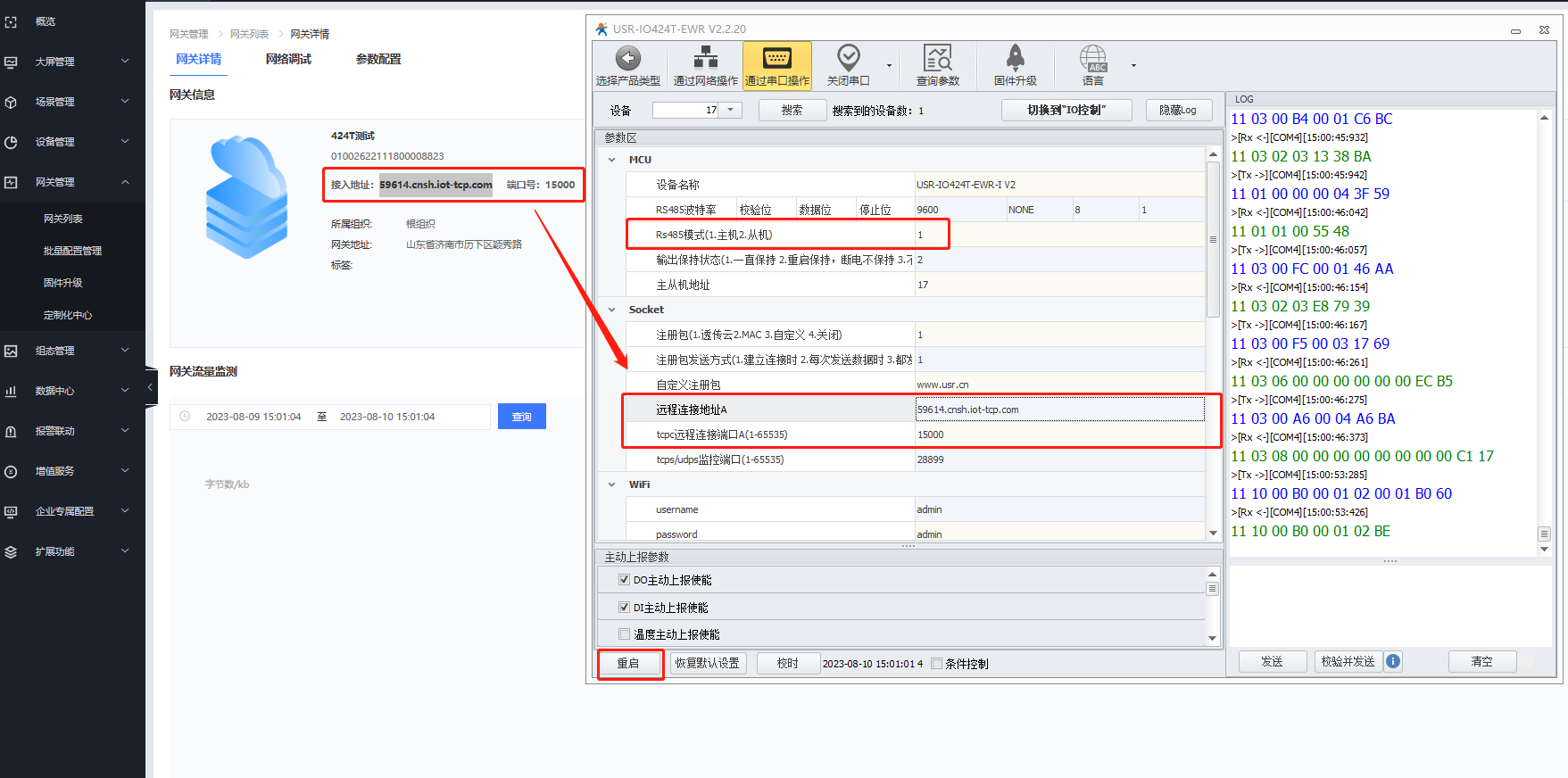

将工作模式修改为主机模式，将有人云上的设备接入地址填入到设备中，然后重启

然后将USR-IO424T-EWR直接插到动态分配IP的路由器上即可看到设备在云端上线。

5.设置开关量控制DO动作（两种方式二选一即可，各有利弊）

（1）有人云端做逻辑联动

利：云端联动的触发逻辑可以选择网络IO 本身的资源参数（DI AI DO），也可以选择485端口下接的从机资源或者是同一云账号下的其他的联网设备的资源。

弊：当网络出现故障的时候，逻辑联动无法执行；使用有人云进行联动的时候，控制DO的吸合以及断开需要设置两条不同的指令

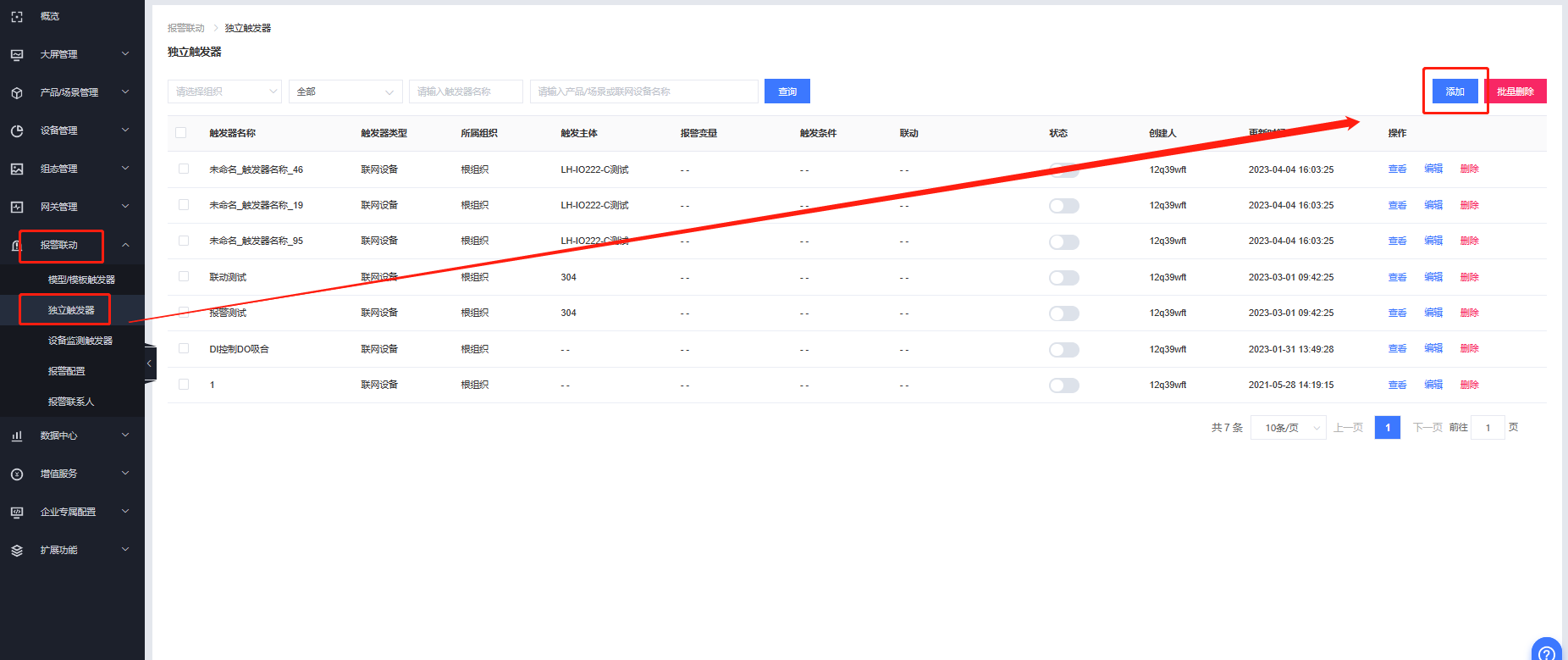

A.电机报警联动---独立触发器---添加

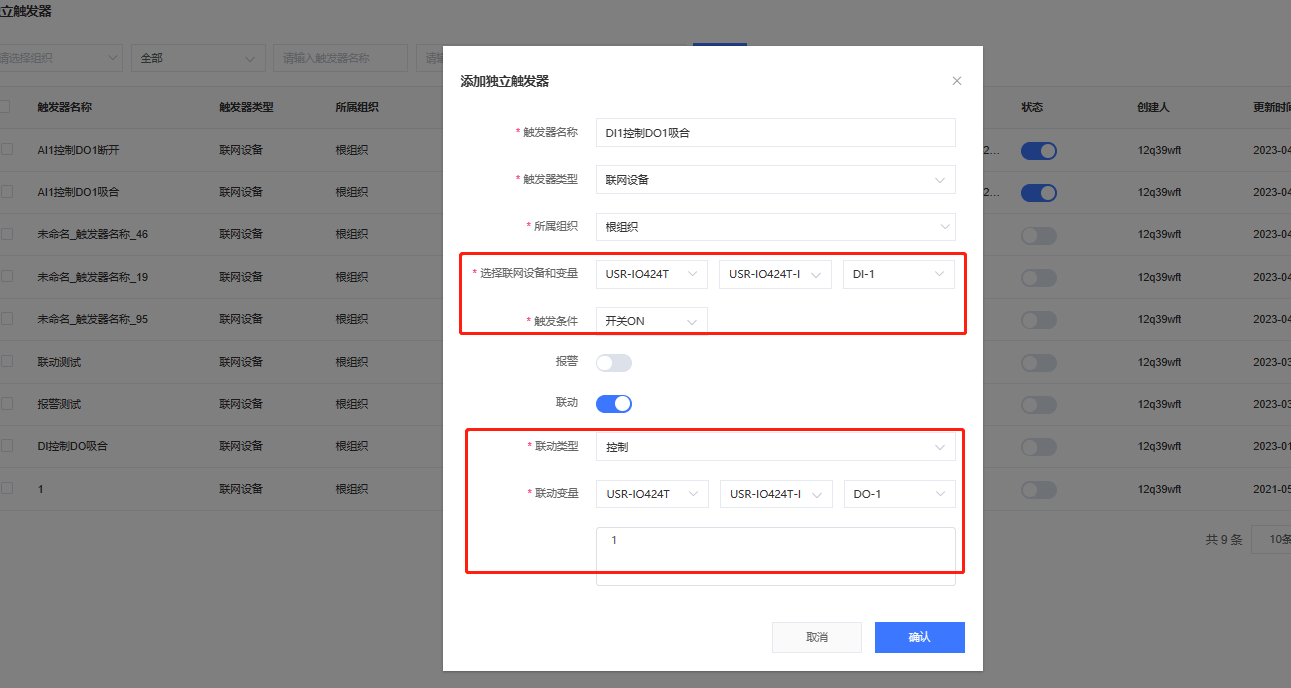

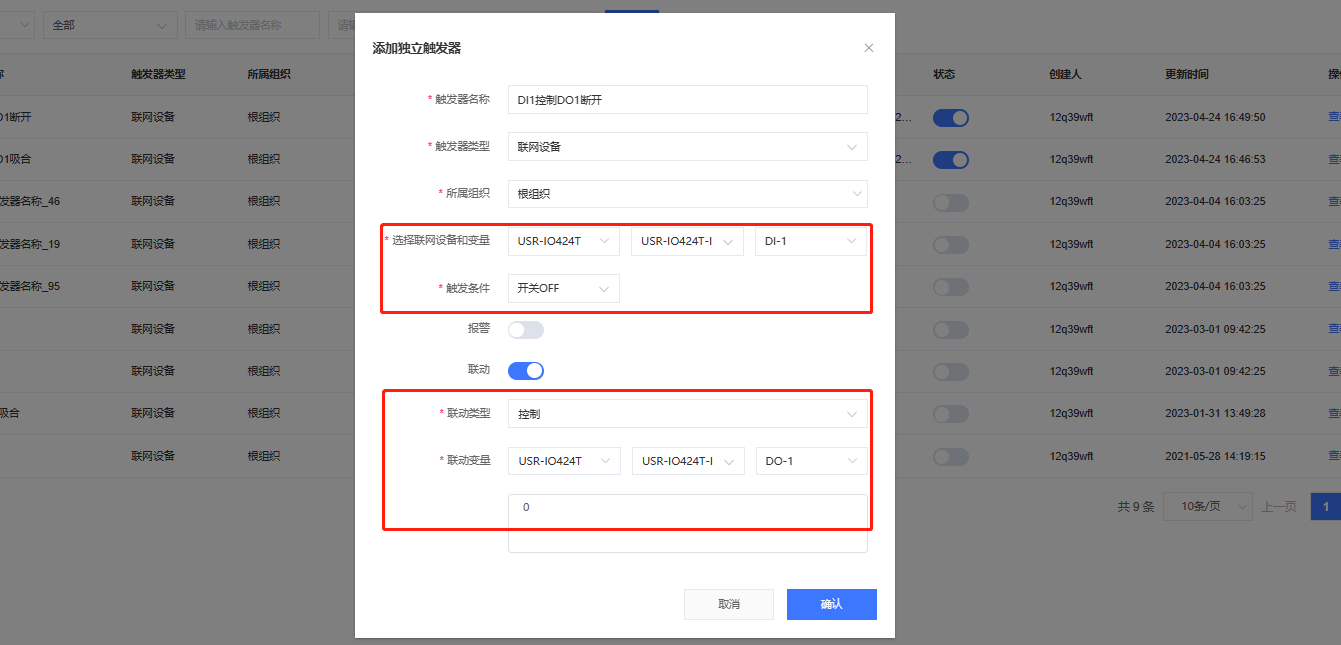

B.填写触发器名称，触发器类型选择联网设备，组织选择跟组织，选择触发设备以及条件，选择联动类型，控制DO吸合下发1，示例为，DI1通道监测到开关量后，控制DO1吸合导通

C.填写触发器名称，触发器类型选择联网设备，组织选择跟组织，选择触发设备以及条件，选择联动类型，控制DO断开下发0，DI1通道监测到开关量消失后，控制DO1断开

（2）设备端做逻辑联动

利：联动速度快，不需要考虑网络状况，不会出现因网络故障导致的控制失败现象

弊：本机联动触发逻辑只能选择网络IO 本身的资源参数（DI AI DO），不可以选择RS485端口从机资源，当设置了本机的DI控制DO的时候，DI控制的优先级较高，此时认为指令控制失效。

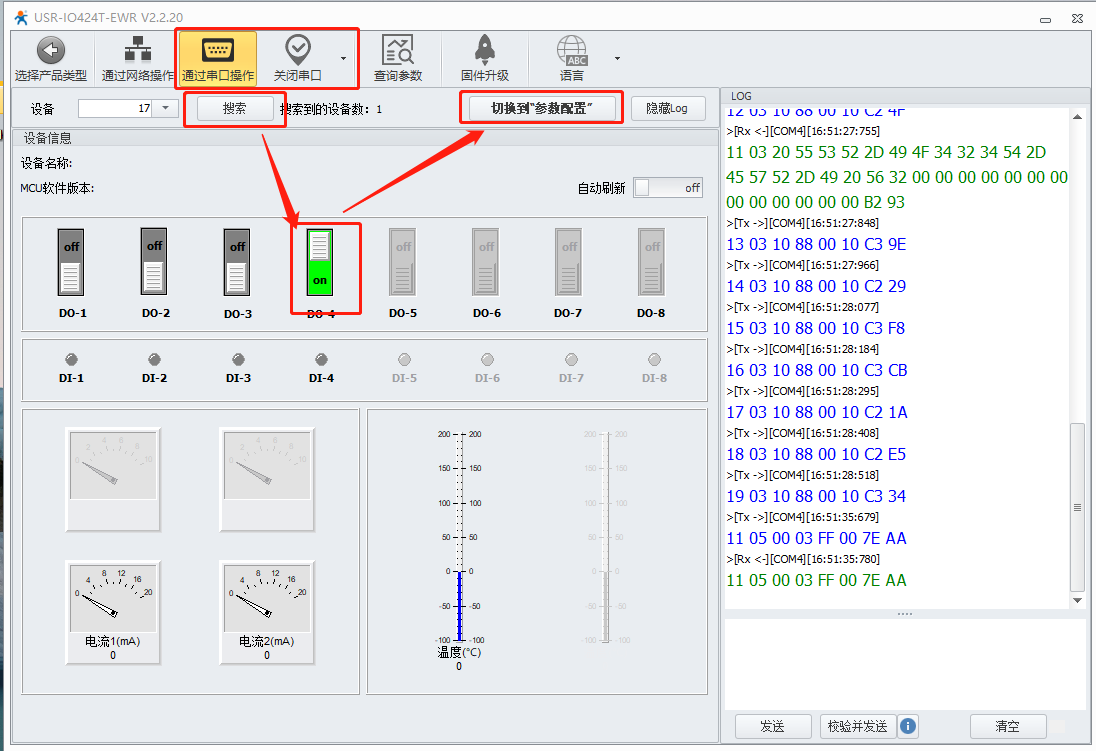

A.使用USB转485转换器接到电脑串口上，，打开网络IO的上位机软件，选择串口搜索，搜索到设备后控制一下继电器看下是否有动作，继电器有动作说明通讯正常。然后点击切换到参数配置

B.点击查询当前参数

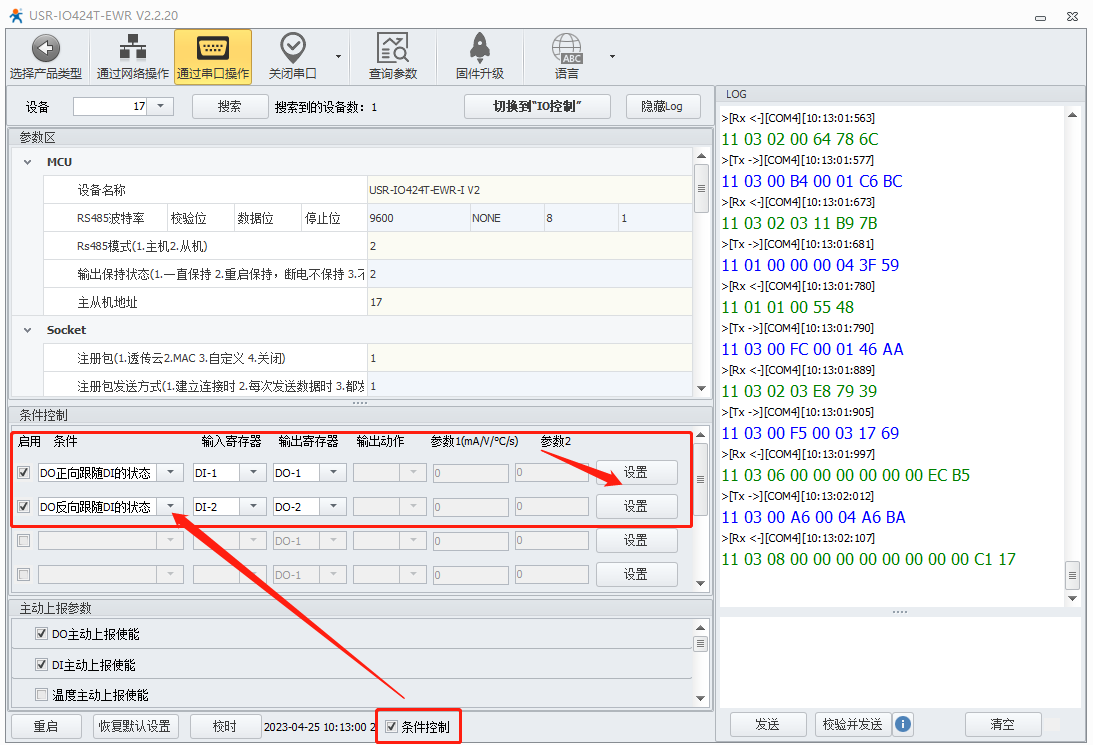

C.点击逻辑联动选择DI控制DO

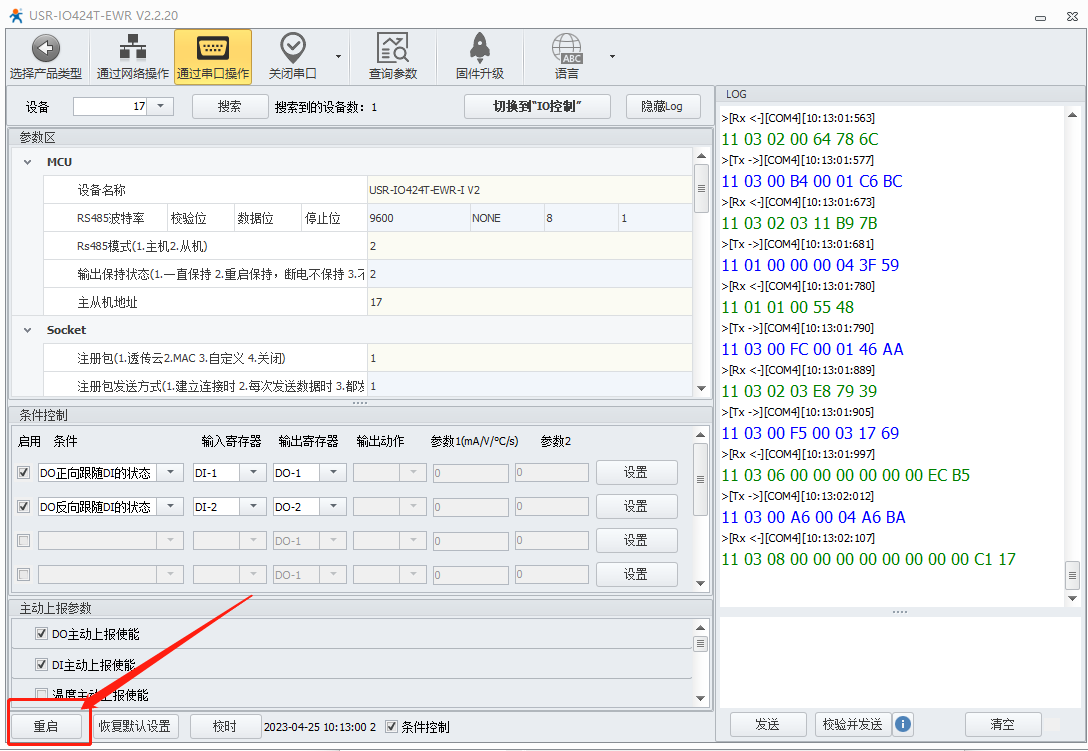

D.点击软件左下角重启即可完成设置。

五、设备排障

1.网络IO有人云不上线

（1）检查IO的网络设置，若是CAT1版本IO 查询下物联卡的流量是否处于正常状态；若是EWR版本IO 检查网口配置，WAN/LAN网段冲突，WAN和STA模式同时设置，都会导致网络异常；

（2）检查IO的服务器设置是否时有人云的接入地址和端口号，注意数据大小写以及空格等特殊格式；
（3）检查有人云端添加的IO的SN和MAC是否一一对应，建议使用手机扫描设备二维码得到SN和MAC后复制添加，降低填错的可能性。
2.开关量检测不到

开关量检测不到一般是开关量接线异常导致的，目前424T的开关量DI端口兼容无源源干接点和有源湿接点两种，但是需要注意的是DI 和COM端口需要形成电势差才可有效检测开关量，若使用条线直接短接DI和COM是检测不到开关量的，具体的接线方式参考USR-IO424T接线工艺说明书， P4 的USR-IO424T V2 输入接线方式 。（USR-IO424T接线工艺说明书：https://www.usr.cn/Download/734.html）

3.模拟量测量值和实际量程换算公式

模拟量和实际数值换算参考：https://www.usr.cn/Faq/1547.html

撰写人：尹工
