一、资料下载

USR-IO424T-EWR V2 说明书https://m.usr.cn/Download/886.html

网络IO系列 设置软件 V2.2.20https://m.usr.cn/Download/869.html

USR-IO424T 接线工艺说明书https://m.usr.cn/Download/734.html

二、准备工作
1.2台USR-IO424T-EWR-I V2
2.2个12V供电电源
3.2根网线
4.2个485转usb线（根据需求备用）

三、拓扑图
开关量输入（DI）——IO424T-EWR-I V2——有人云——IO424T-EWR-I V2——开关量输出（DO）

备注：有人云上设置2台设备的di和do联动

四、有人云平台设置

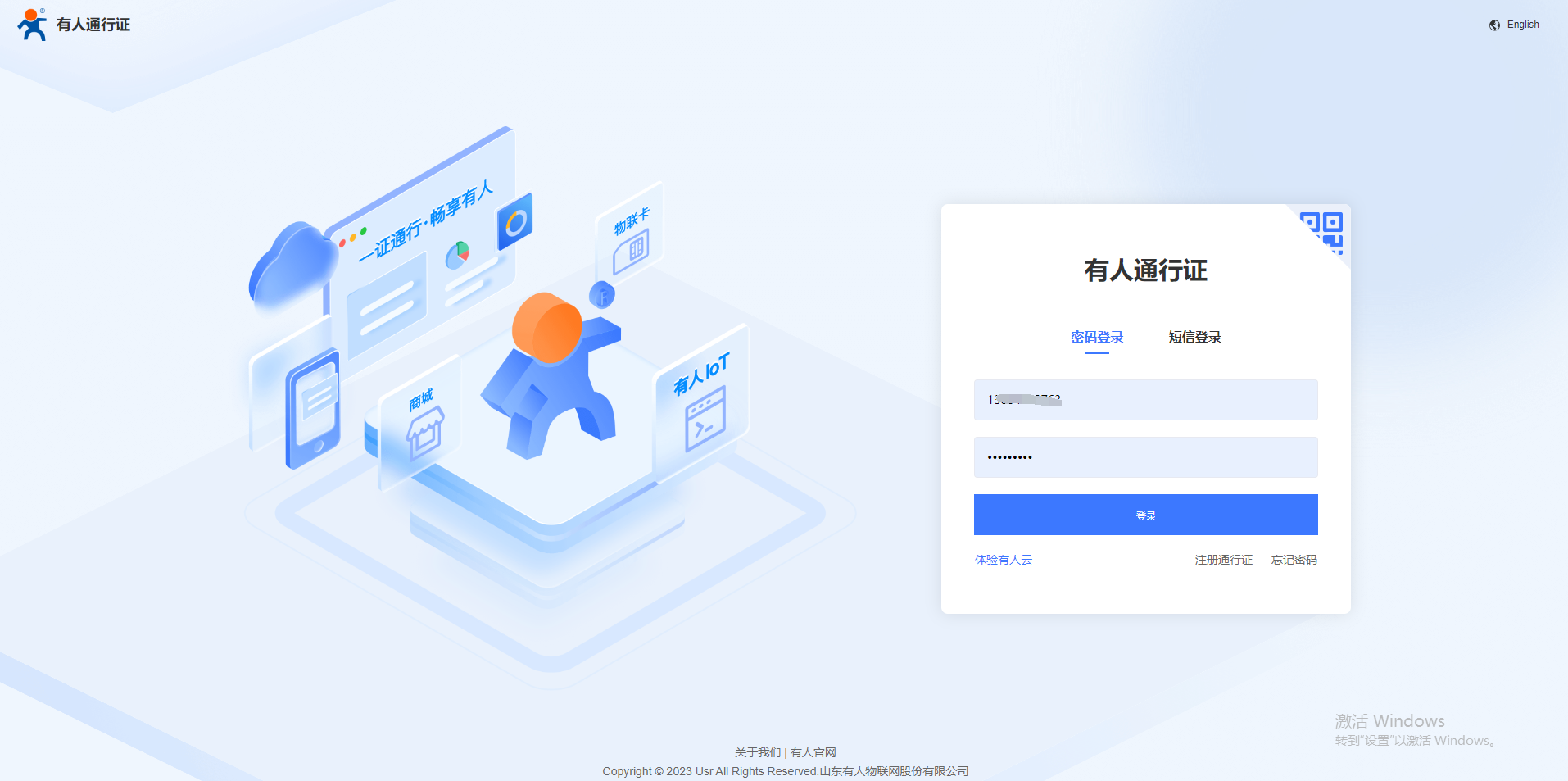

1、登录有人云平台:https://account.usr.cn/#/login_cps（如果没有账号先申请通行证）

2、添加网关（第一个io424添加）

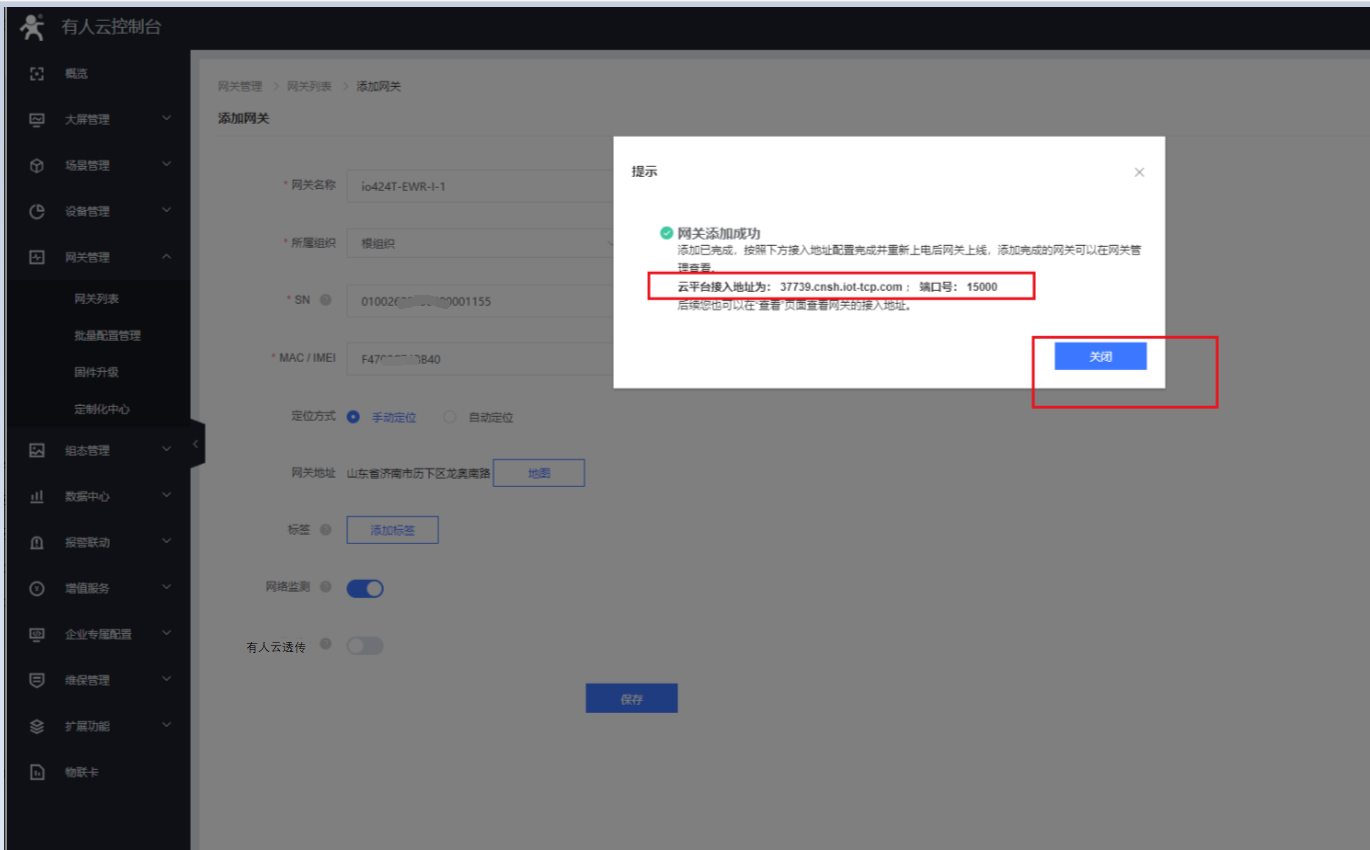

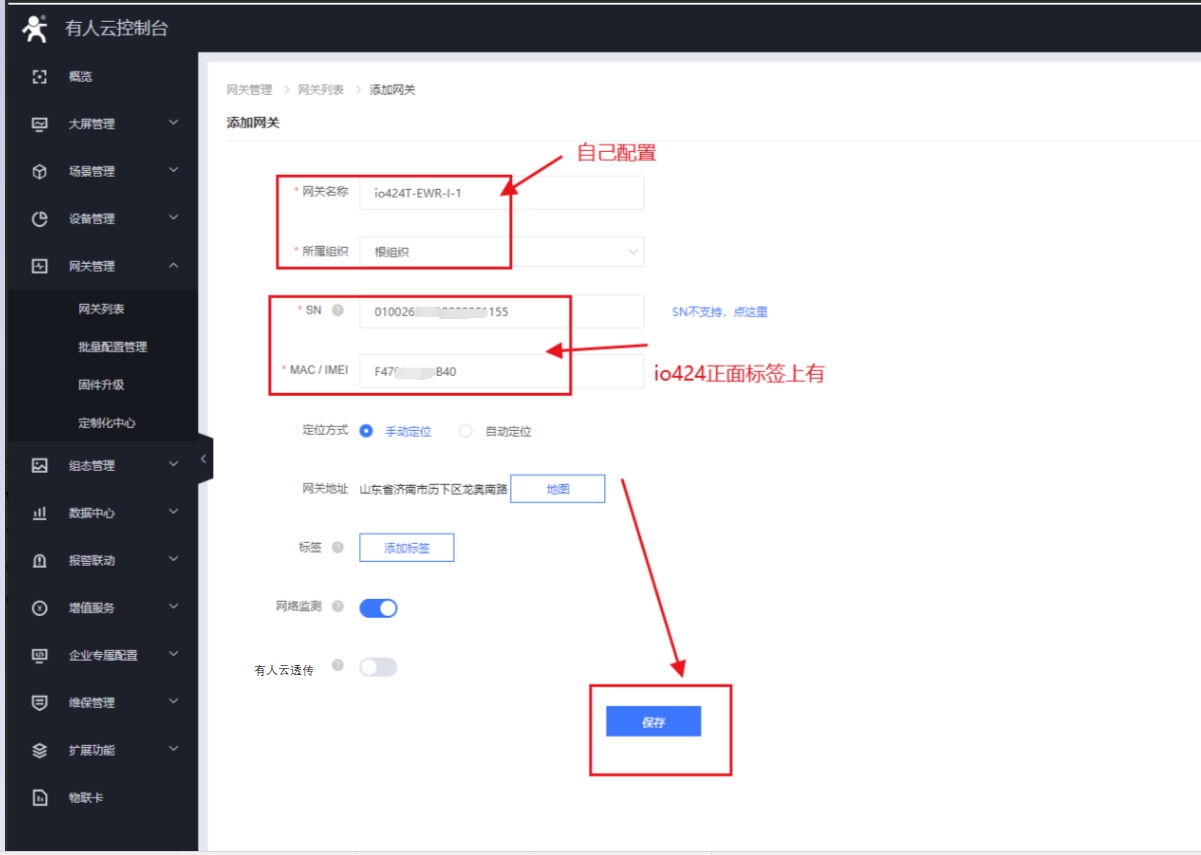

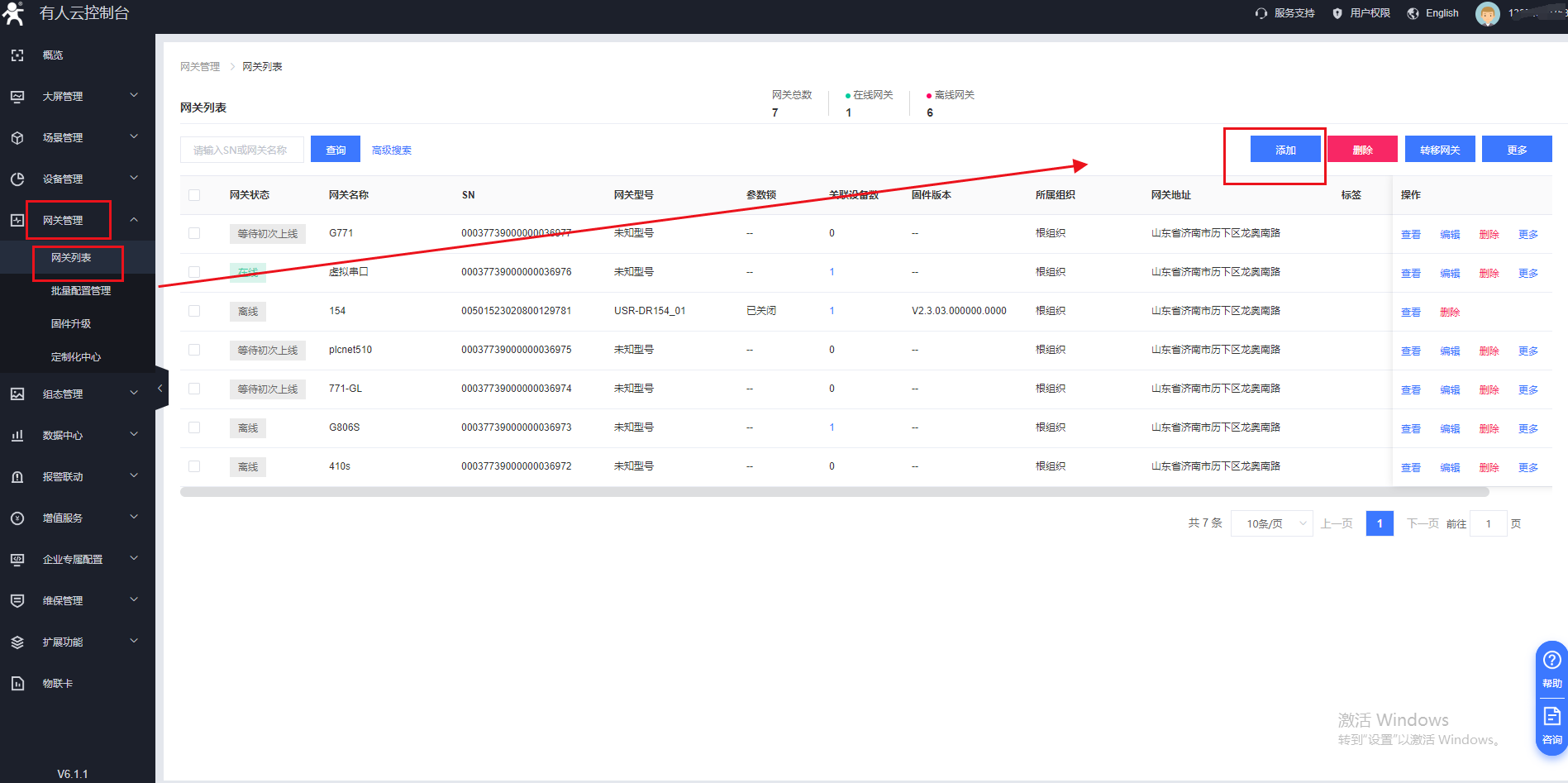

（1）云平台添加网关，在网关管理---网关列表--添加——单个添加，网关名称自己随便配置，组织根据自己需求选择，把424正面标签上的sn和mac添加上去，网络监测开启，保存

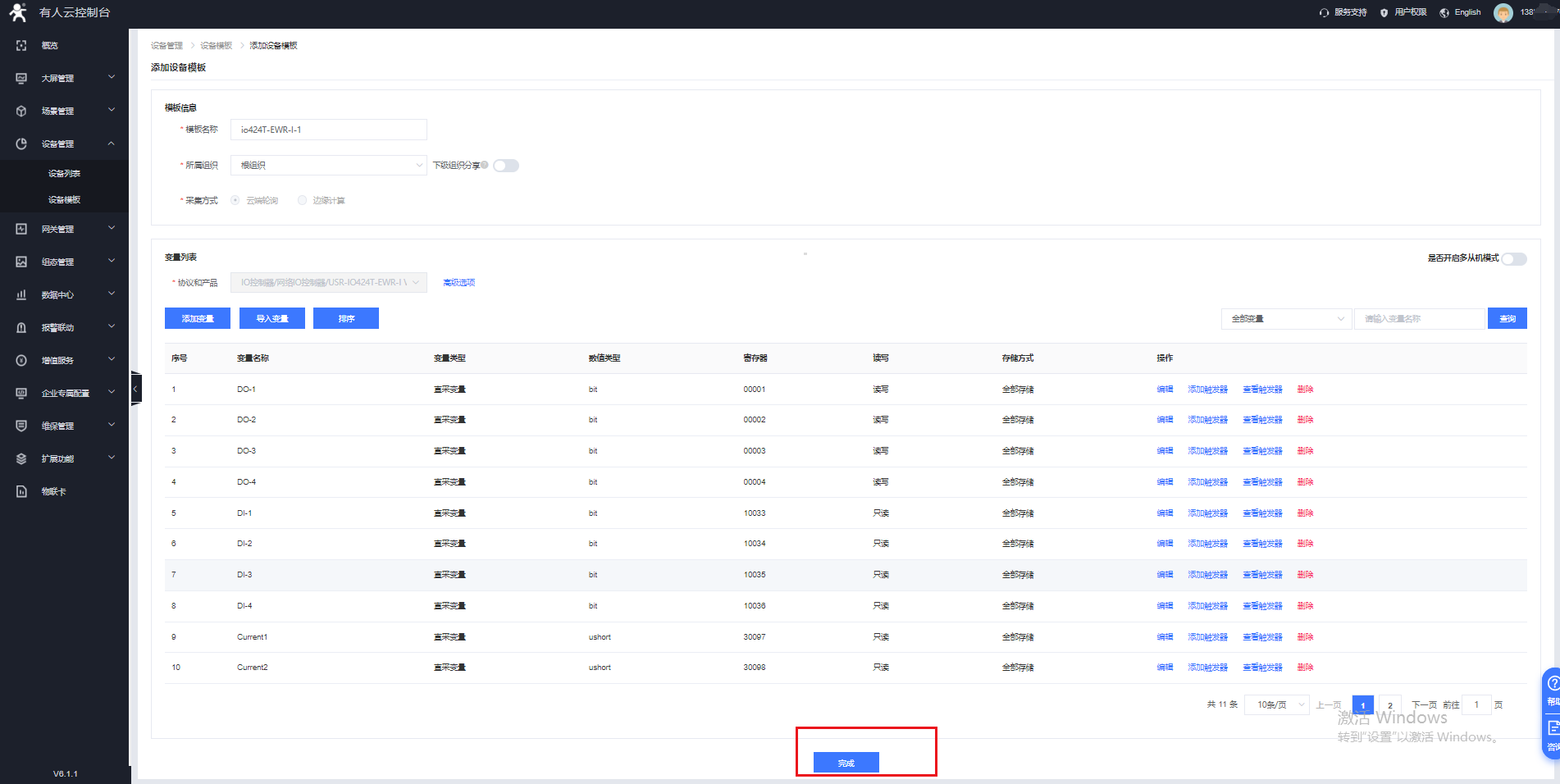

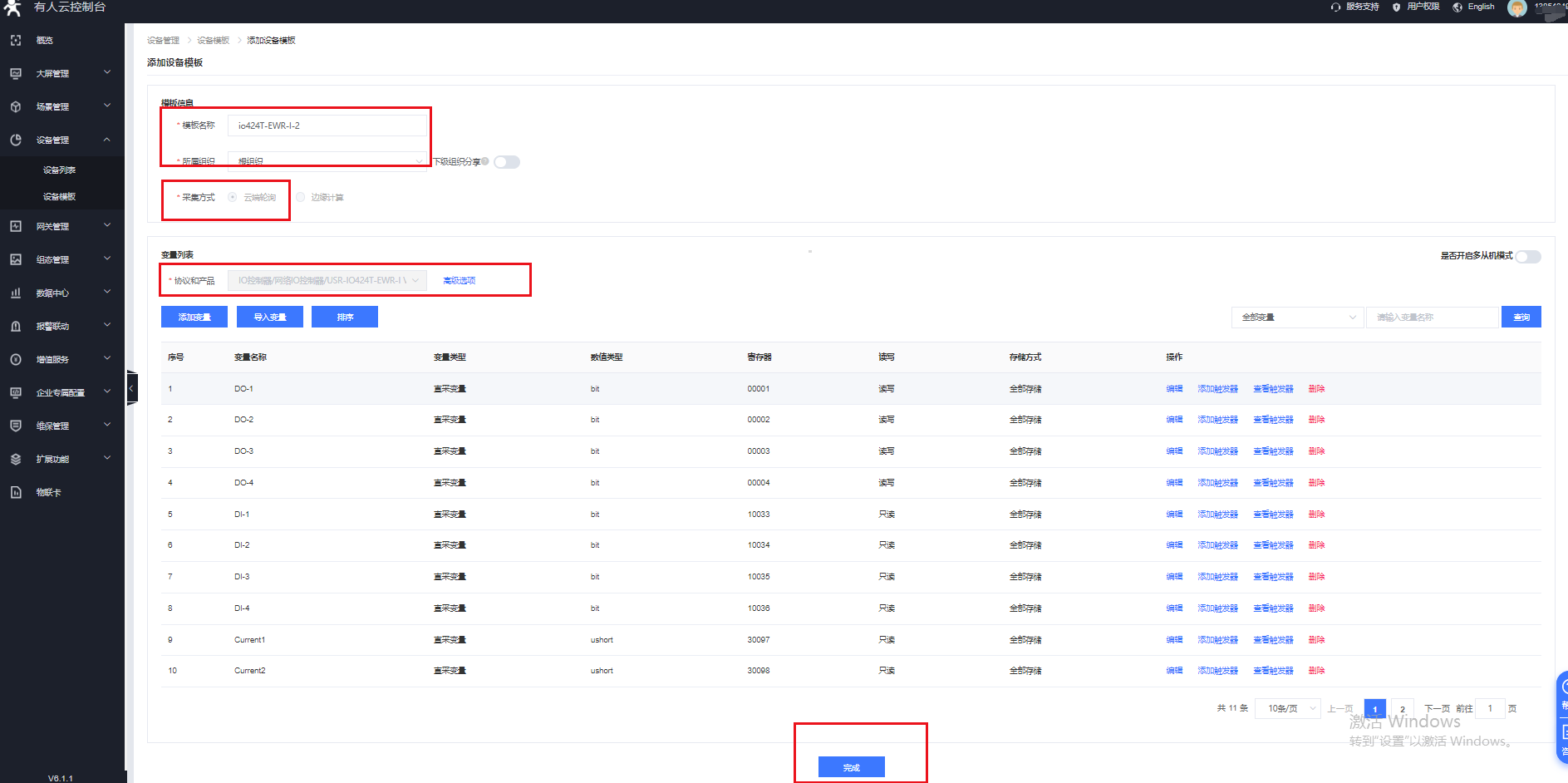

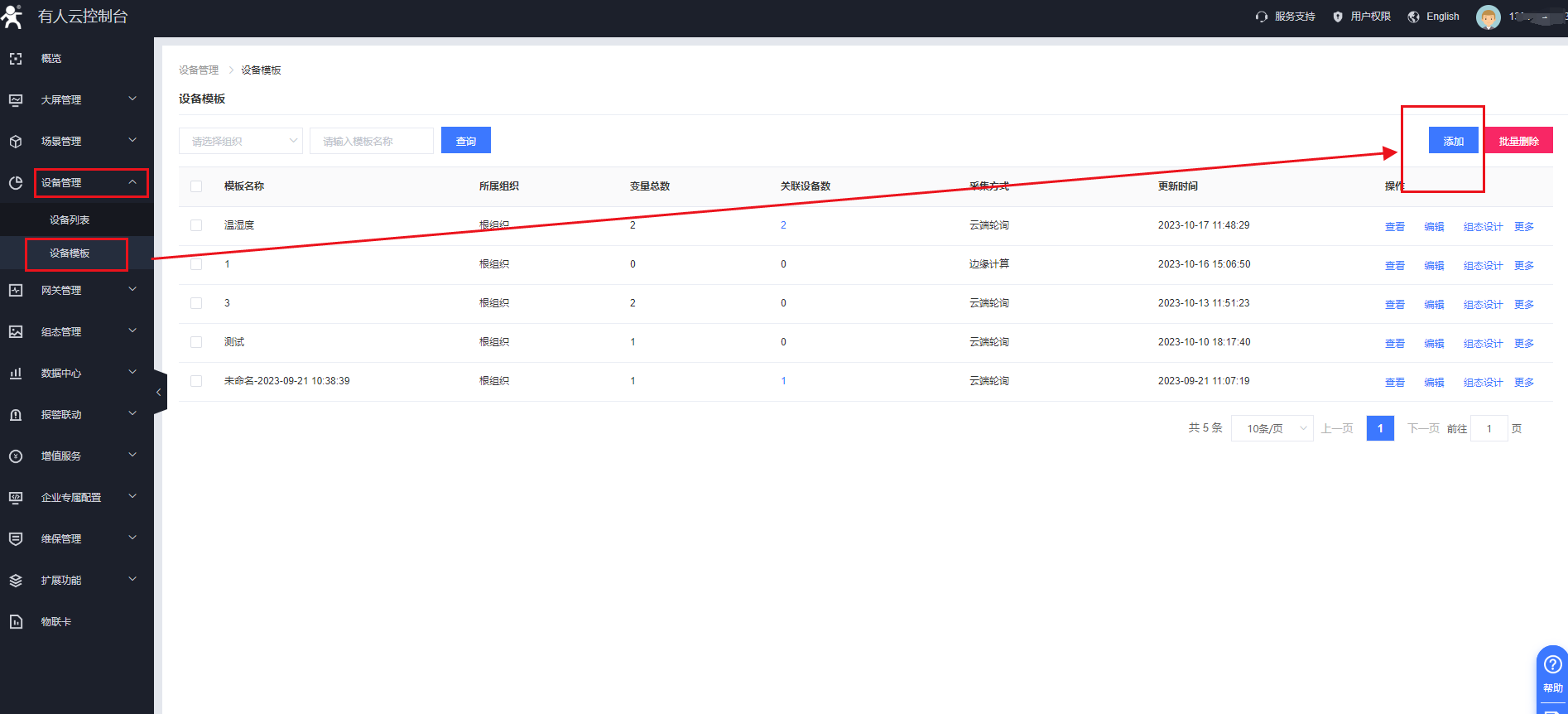

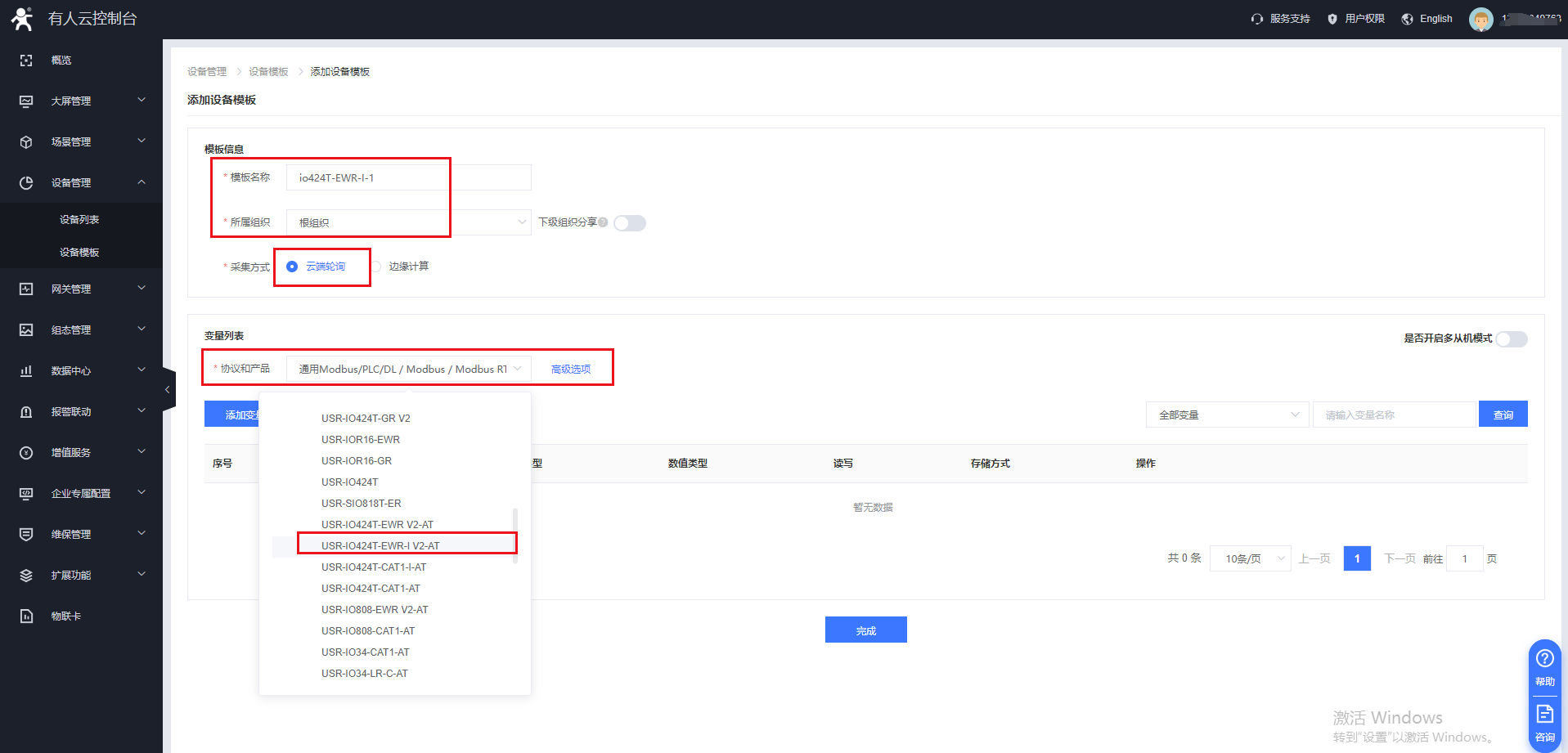

（2）设备管理——设备模板——添加模板

模板名称自己命名
所属组织和添加的424选择同一个组织
采集方式：云端轮询
协议和产品：io控制器——网络io控制器——USR-IO424Y-EWR-I V2-AT
点击完成

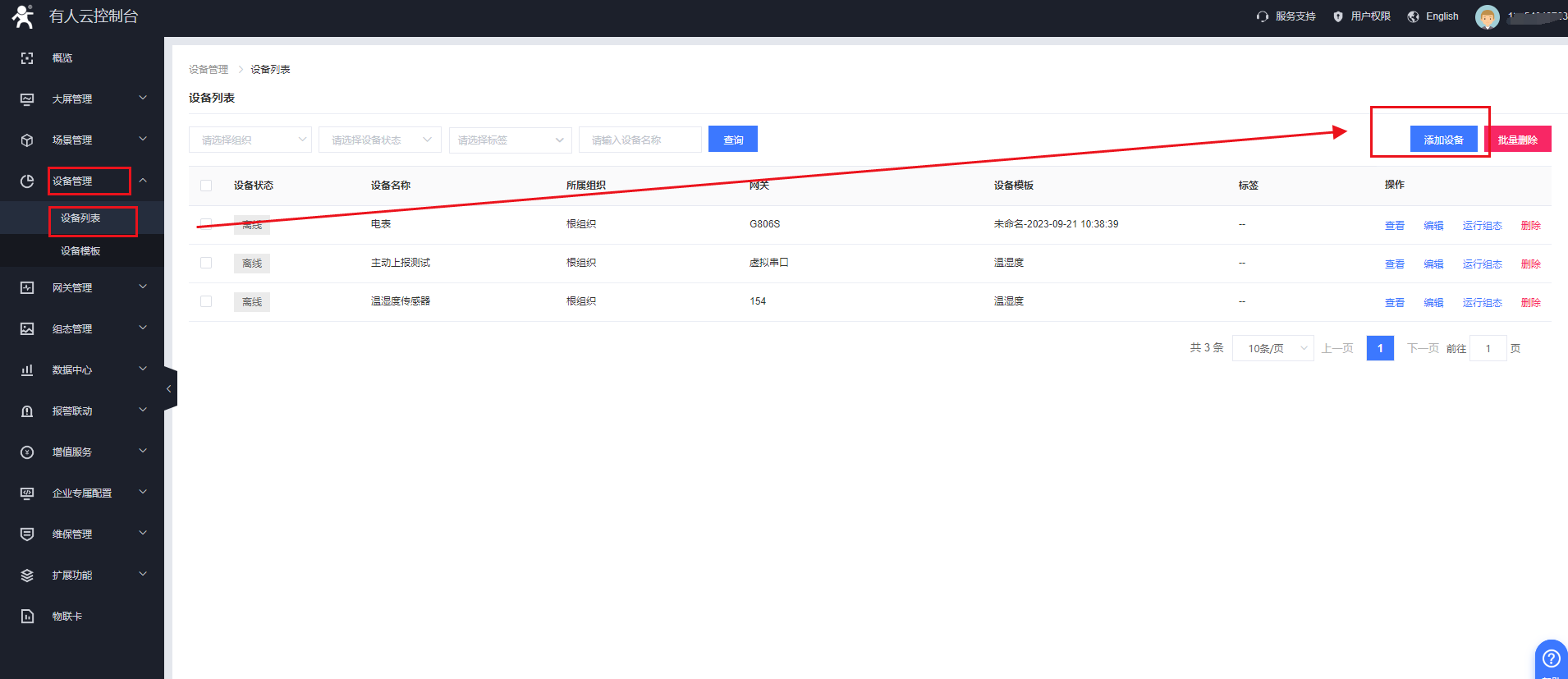

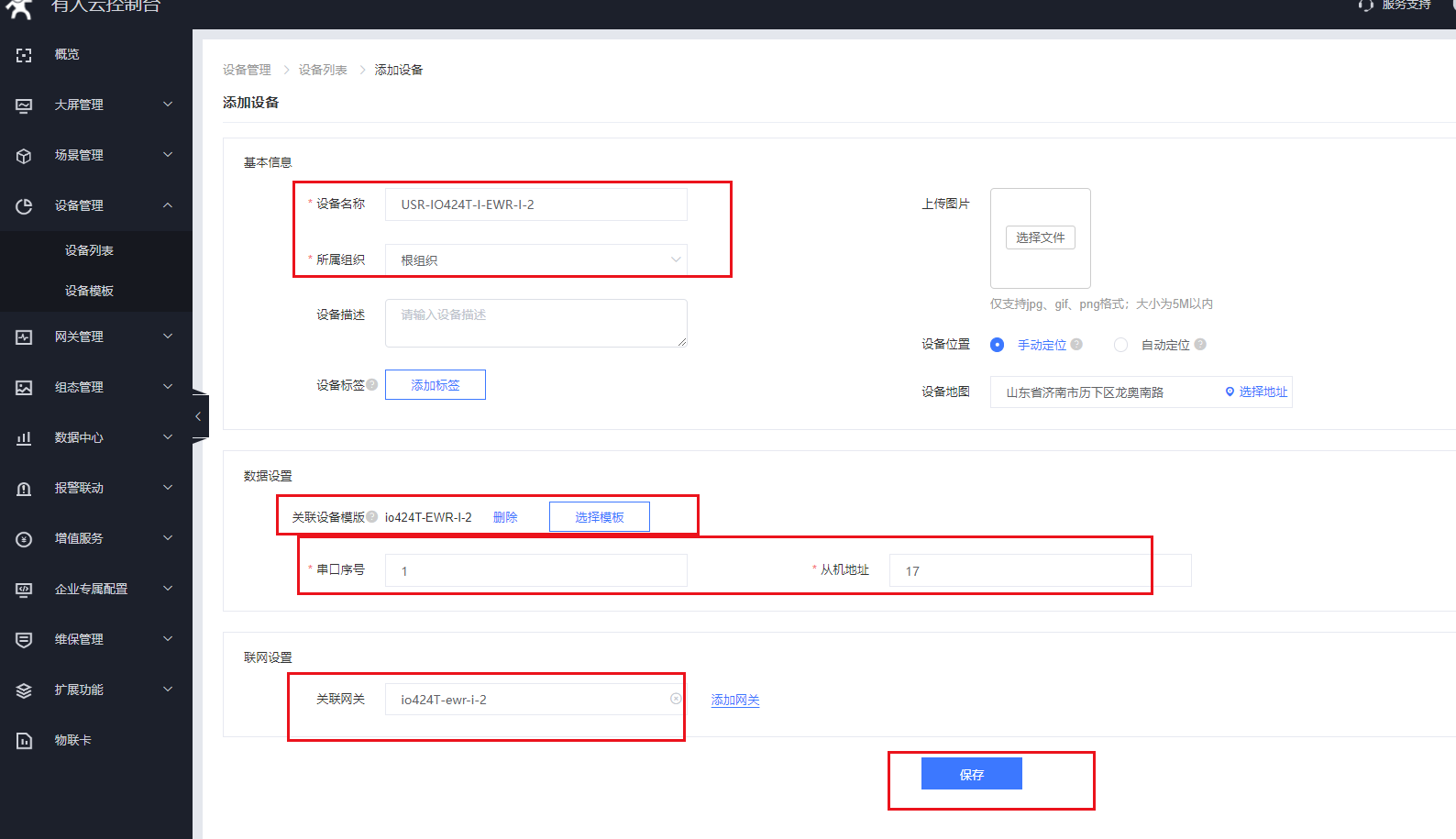

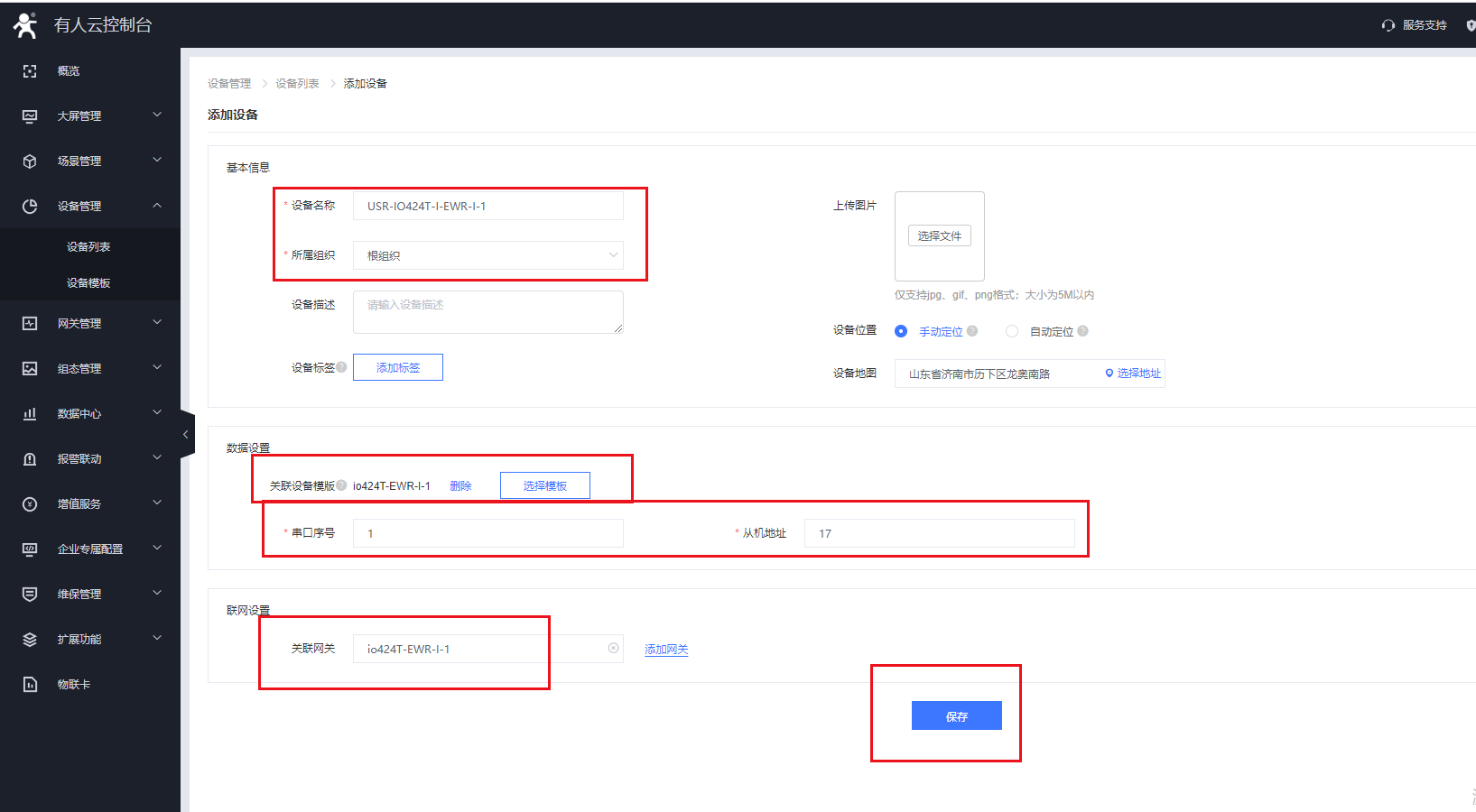

（3）设备管理——设备列表——添加设备

模板名称:自己命名
所属组织:和添加的424选择同一个组织
关联模板：选择已有模板，选中添加的424的模板
串口序号：保持默认1
从机地址：17（io424出厂默认地址）
关联网关：选择添加的网关424
保存

3、同样的方式添加第二个io424（此处省略步骤），可以看到2台io424都添加上线了

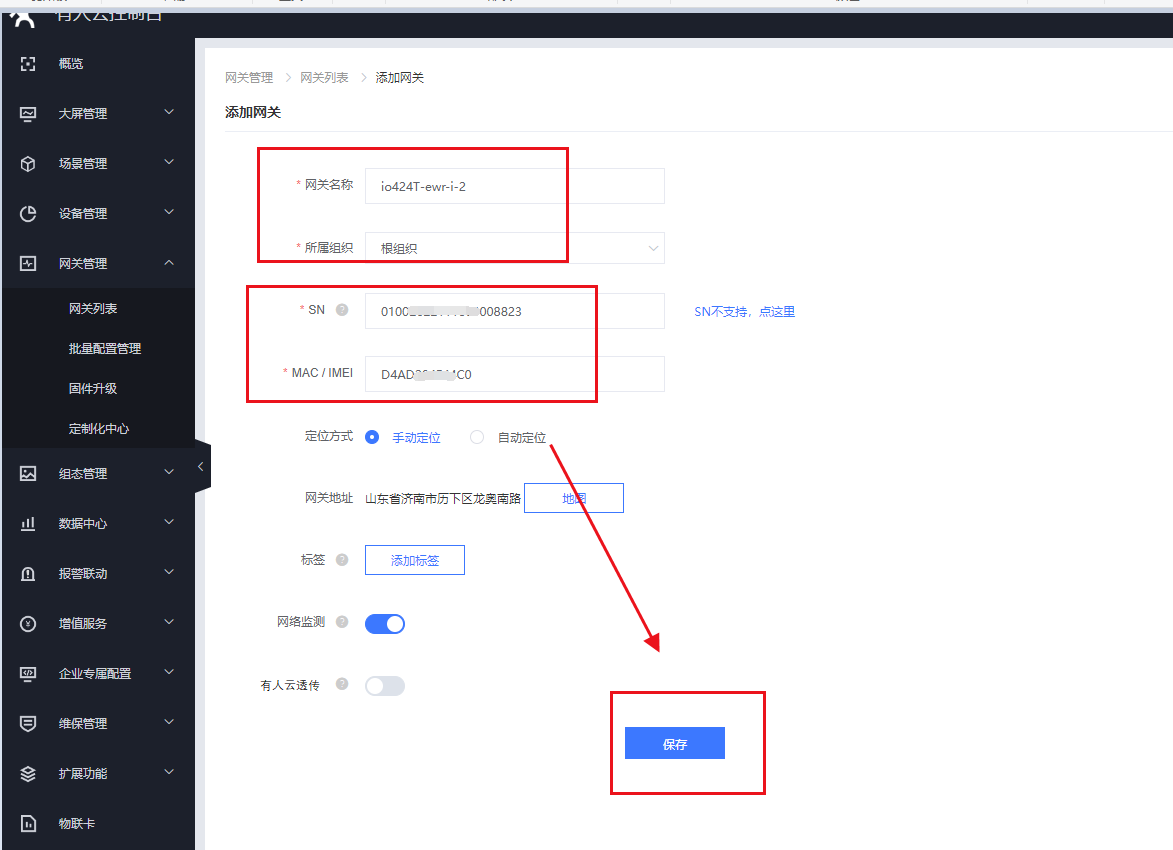

（1）云平台添加网关，在网关管理---网关列表--添加——单个添加，网关名称自己随便配置，组织根据自己需求选择，把424正面标签上的sn和mac添加上去，网络监测开启，保存

（2）设备管理——设备模板——添加模板

（3）设备管理——设备列表——添加设备

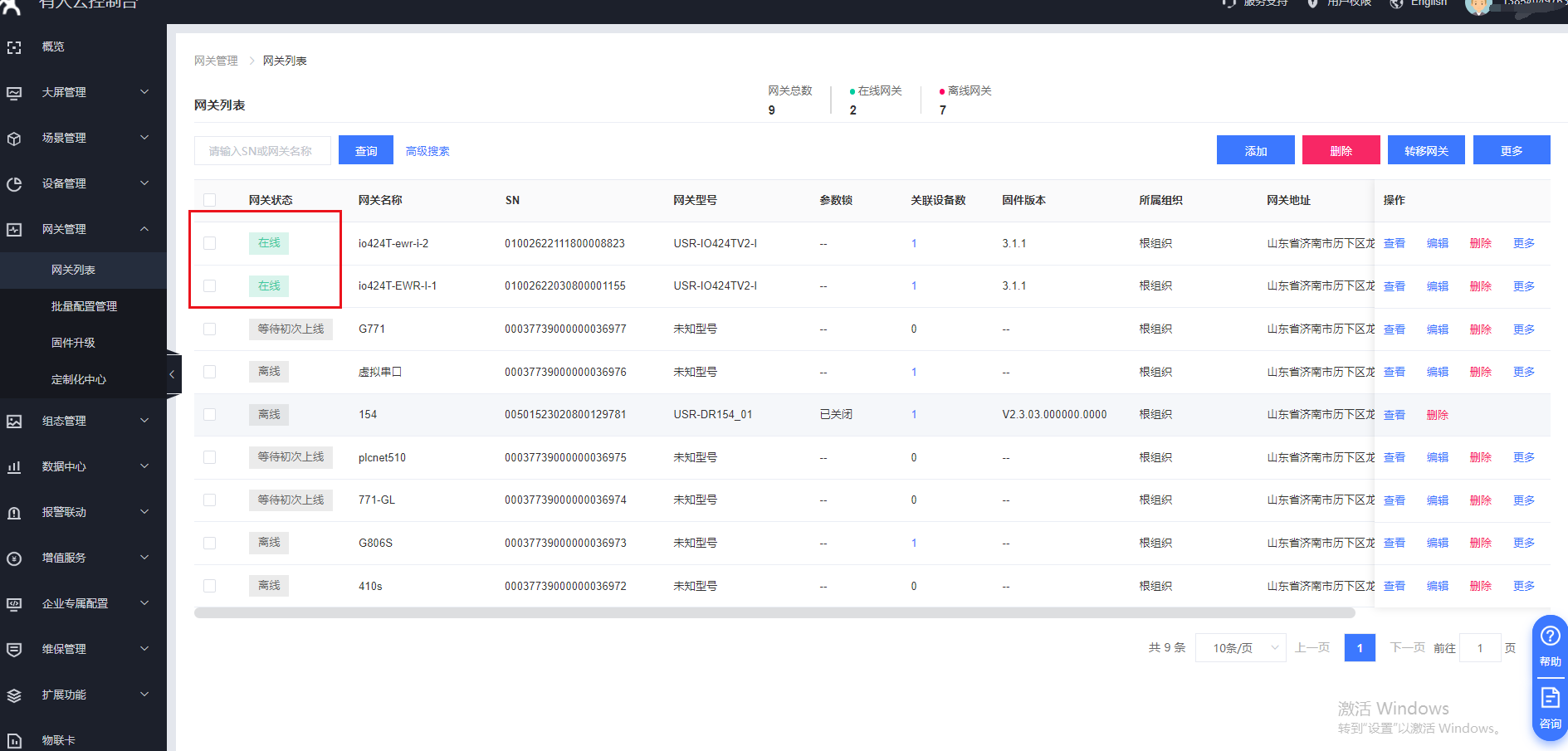

2台io424T-EWR都上线

4、联动设置

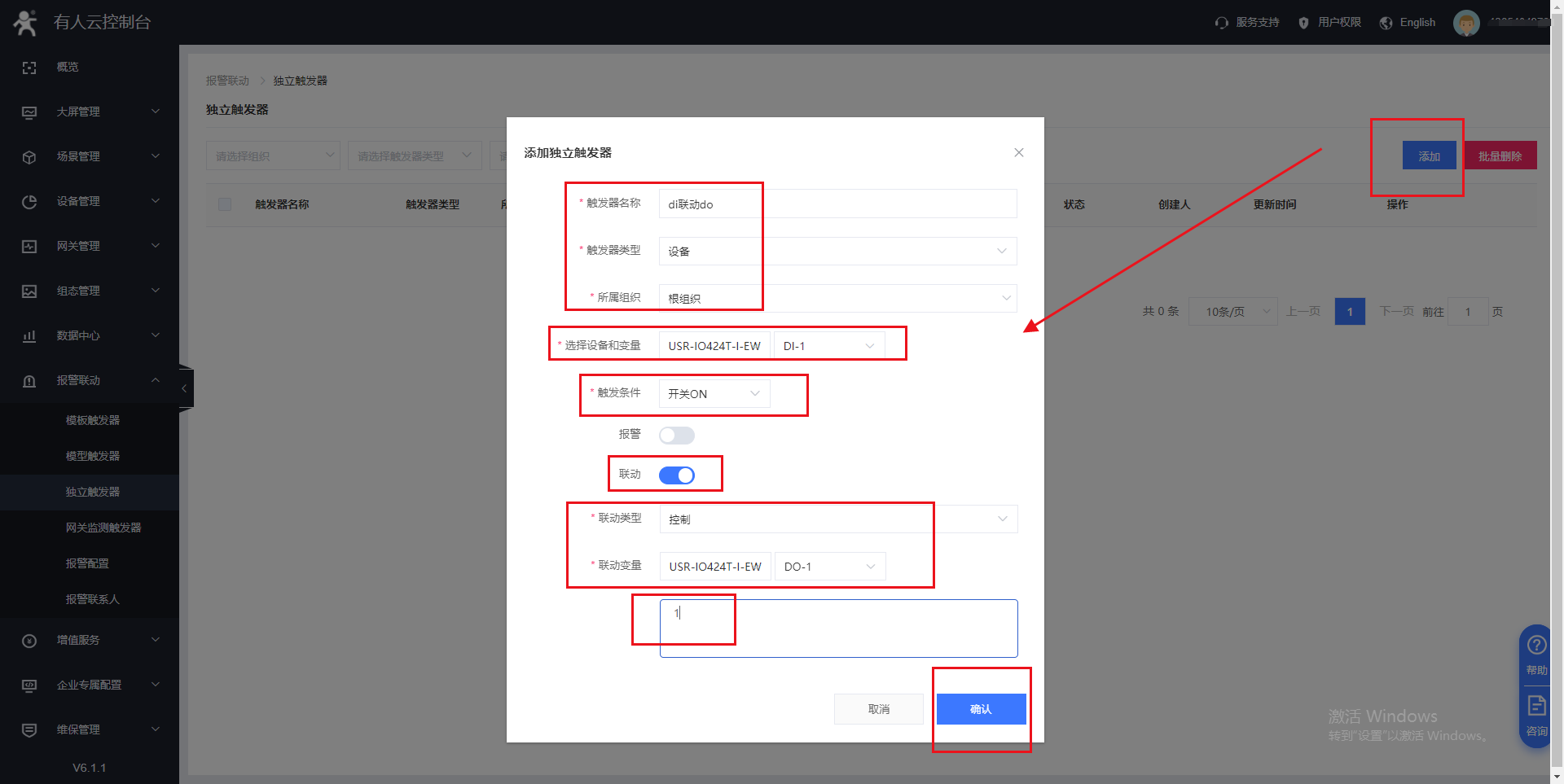

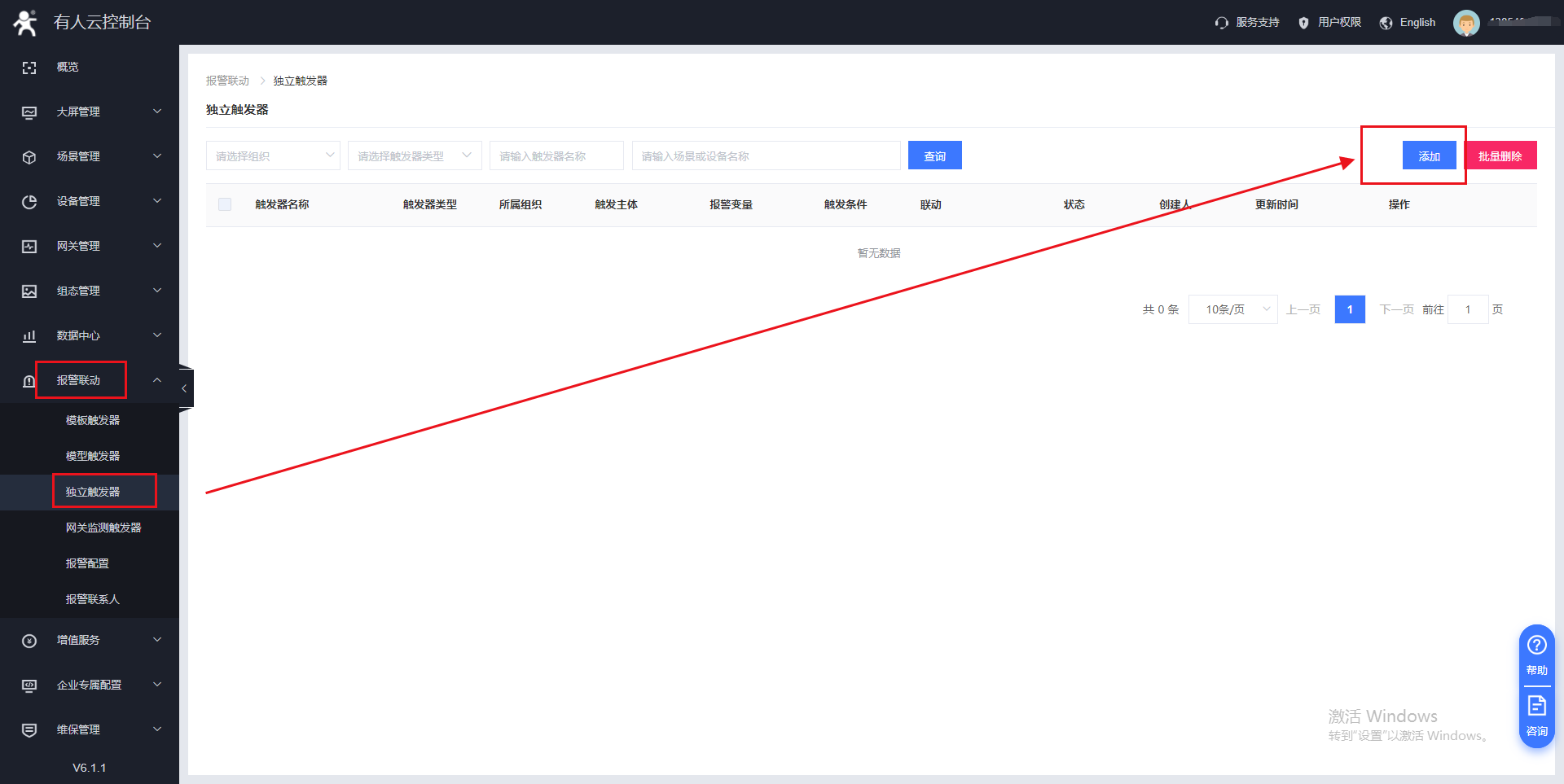

（1）报警联动——独立触发器——添加触发器

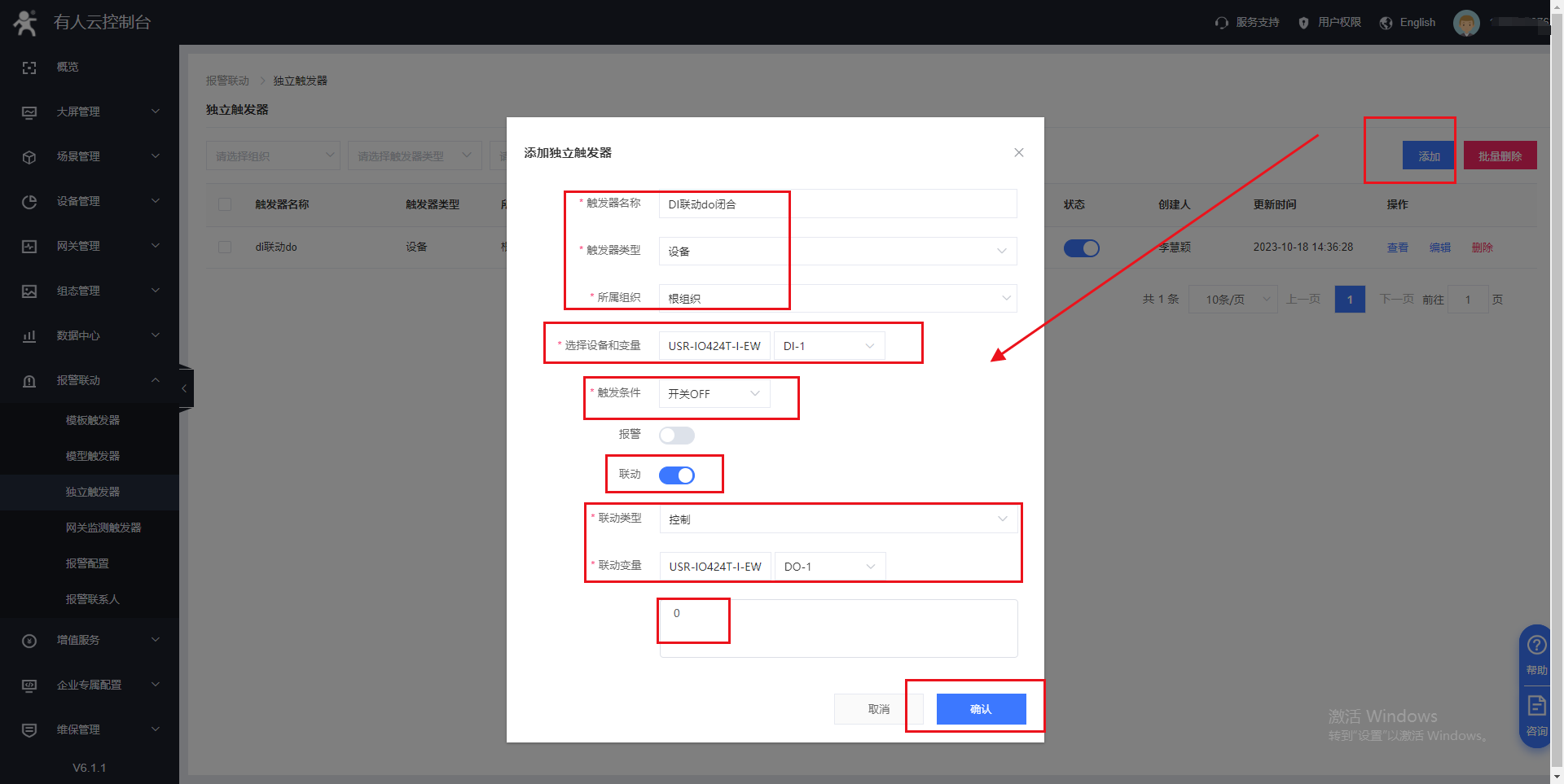

填写触发器名称，触发器类型选择联网设备，组织选择跟组织，选择触发设备以及条件，选择联动类型，控制DO吸合下发1，示例为，DI1通道监测到开关量后，控制DO1吸合导通

填写触发器名称，触发器类型选择联网设备，组织选择跟组织，选择触发设备以及条件，选择联动类型，控制DO断开下发0，DI1通道监测到开关量消失后，控制DO1断开

撰写人：李慧颖
