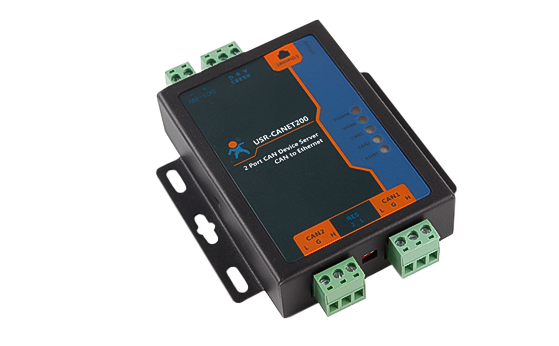

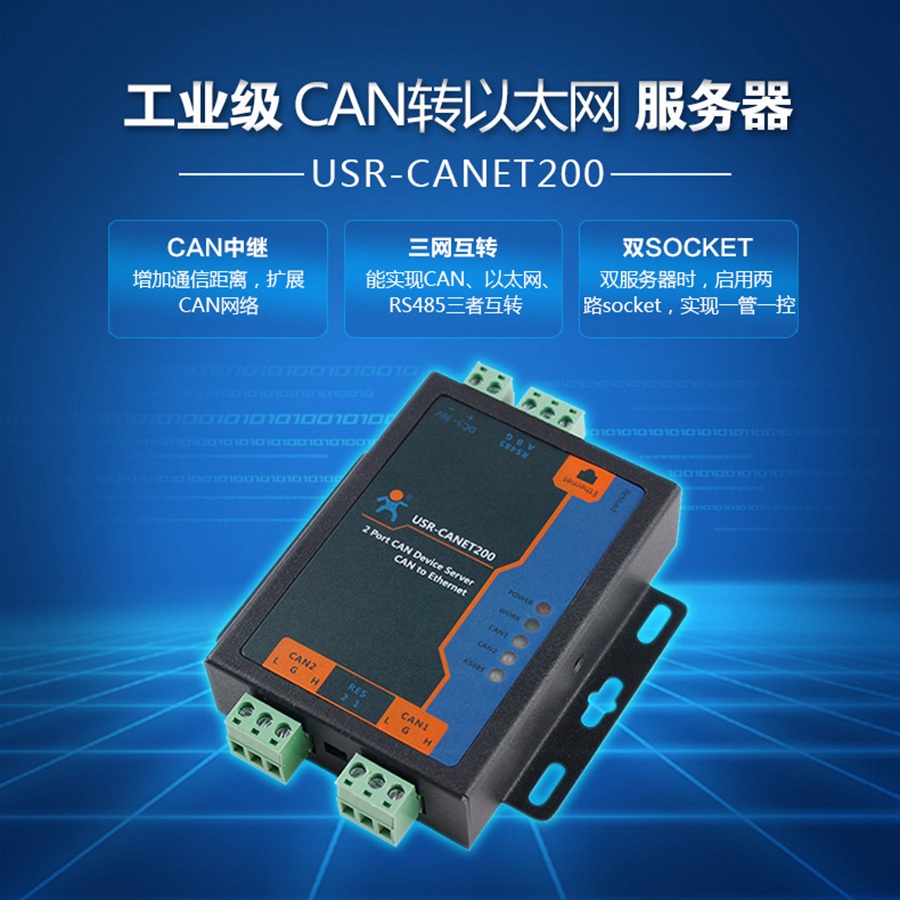

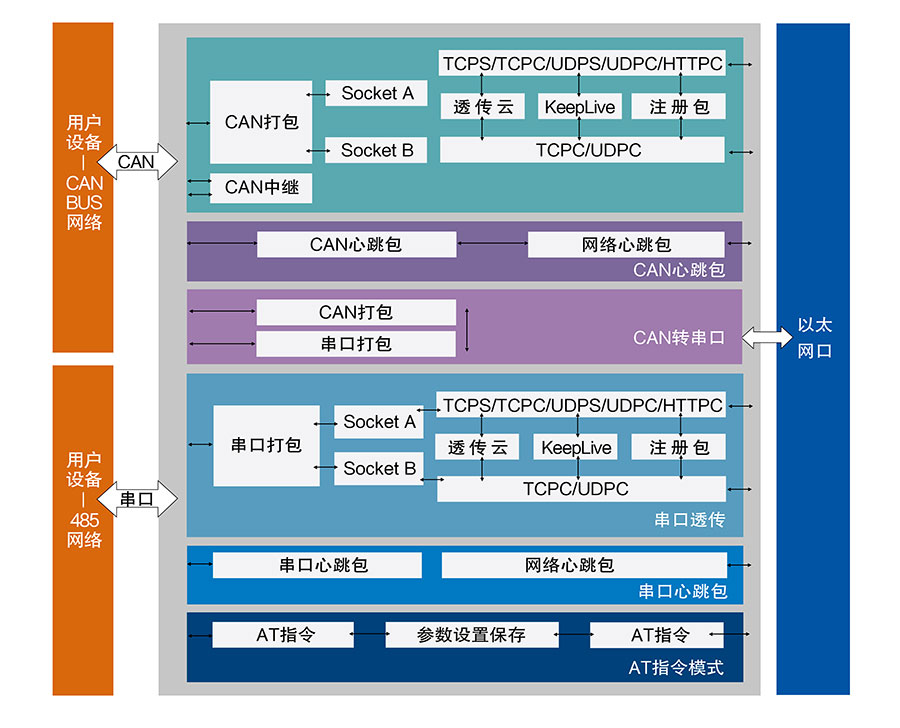

USR-CANET200是一款基于CAN总线转以太网服务器设备,CAN与网络设备通信的通信设备,实现CAN数据与网络服务器的数据通信。它内部集成了两路CAN接口和一路EtherNet接口以及TCP/IP协议栈, 用户使用它可以轻松完成CAN-bus网络和EtherNet网络的互连互通,进一步拓展CAN-bus网络的范围。

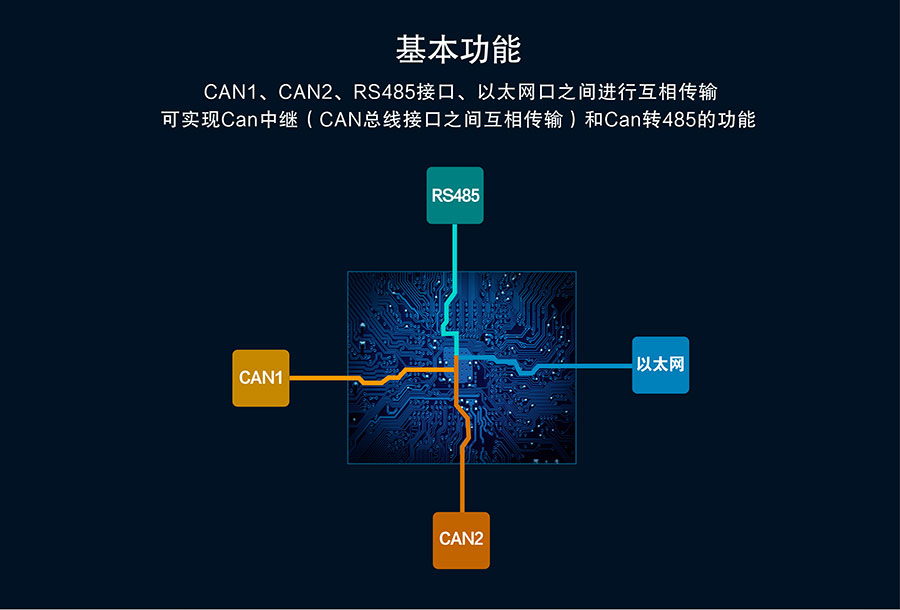

CANET200拥有CAN中继、CAN转RS485功能,实现CAN、以太网和RS485之间互相转换。在启用双服务器状态下,可实现两路Socket一管一控的功能,方便用户操作。
CAN与CAN之间互相转换被称作“CAN中继”,CANET200可实现CAN1口与CAN2口之间互相通讯;
CAN设备CANET200增加一路RS485串口通讯方式,可实现CAN口与RS485之间互相通讯,通信距离更远,传输能力更强。

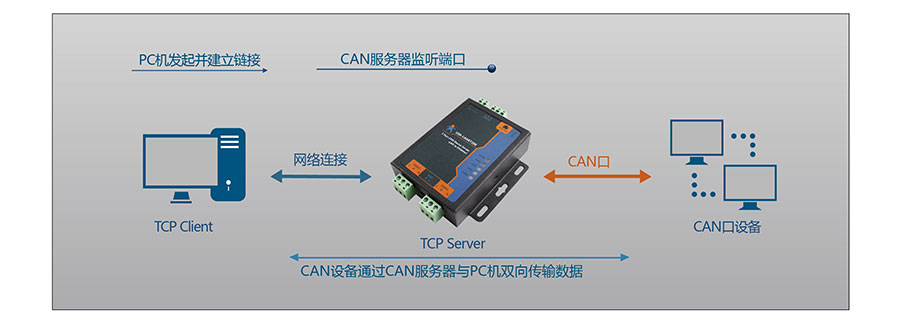

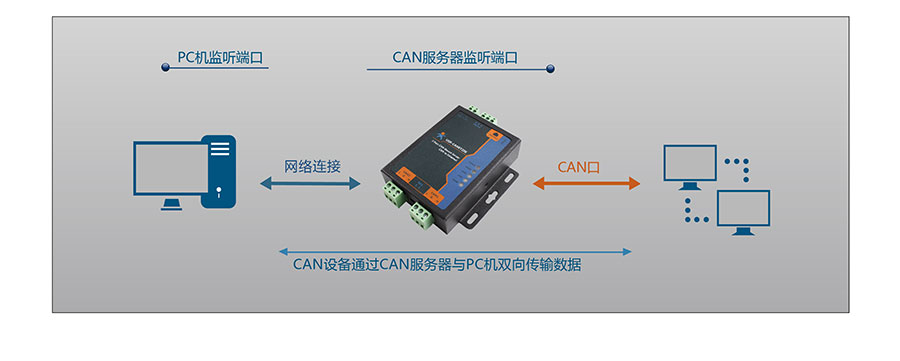

Can转以太网服务器监听设定的端口并等待TCP客户端连接。
Can设备发送的数据将通过CAN设备透明传输给所有链接成功的客户端。

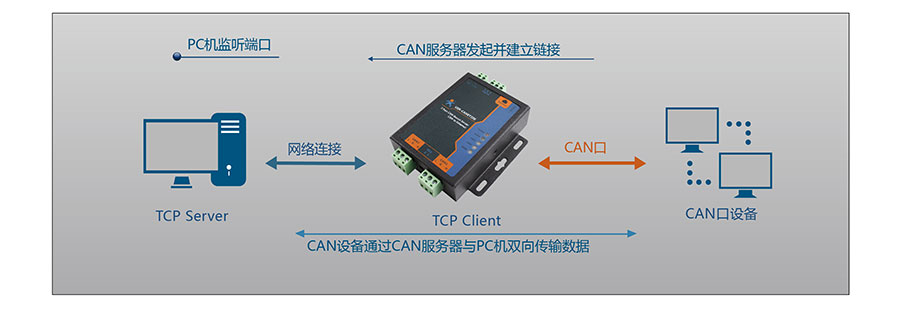

Can转以太网服务向设定的IP地址发起TCP链接,
若链接失败,CAN设备将不断尝试重连直到成功。
若连接成功,服务端就可以与CAN设备双向透明传输数据。
Can转以太网服务将CAN设备的数据通过UDP包的形式发送给指定的IP网络设备。
Can转以太网服务同时监听端口,将所有接收的数据转发给CAN设备。

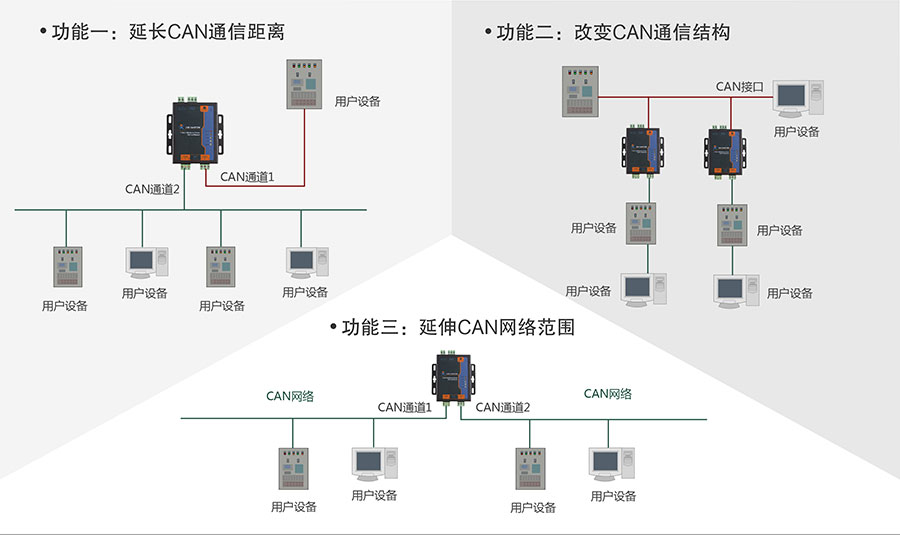

CAN中继功可实现CAN网络传输速率和传输距离的矛盾,同时扩大通信网络数量。

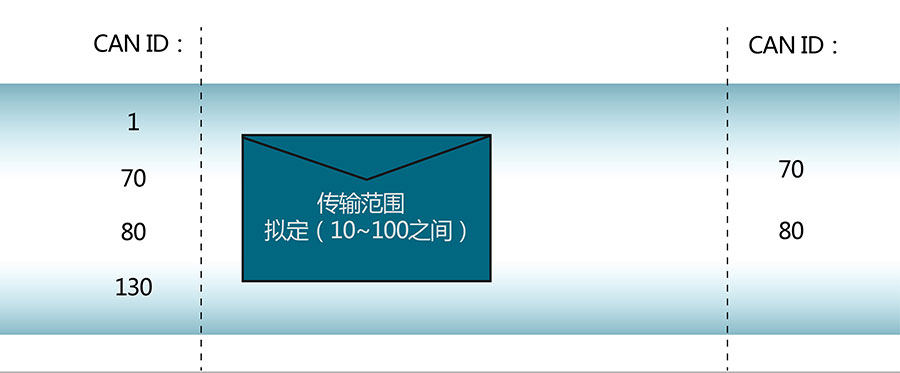

CANET200仅接收设置范围内的CAN ID的数据,过滤掉不符合接收范围的CAN帧。

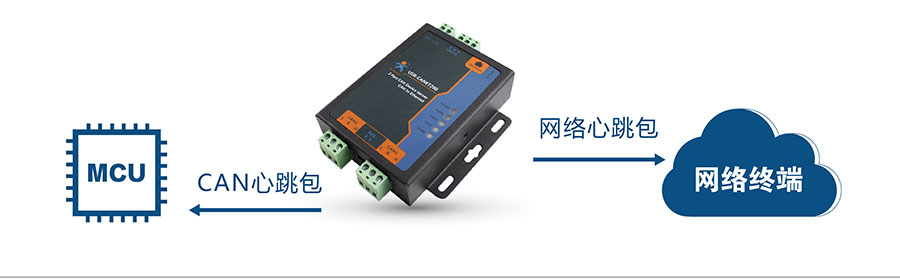

CAN心跳包:作为固定的查询指令,通过心跳包的方式发送到CAN网络。
网络心跳包:服务器通过定时发送心跳包通知服务器处于活跃状态,并保持与服务器的正常网络链接。
CAN心跳包:服务器通知CAN设备处于活跃状态,也可用户主动抓取传感器的数据。

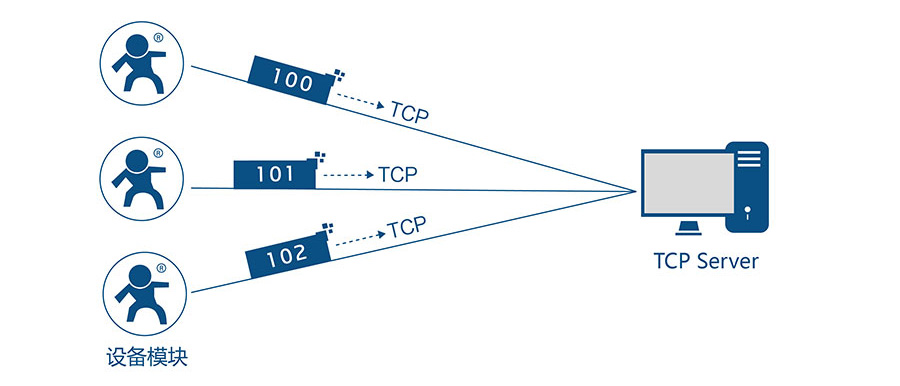

注册包是为了让服务器能够识别数据来源设备,或作为获取服务器功能授权的密码。

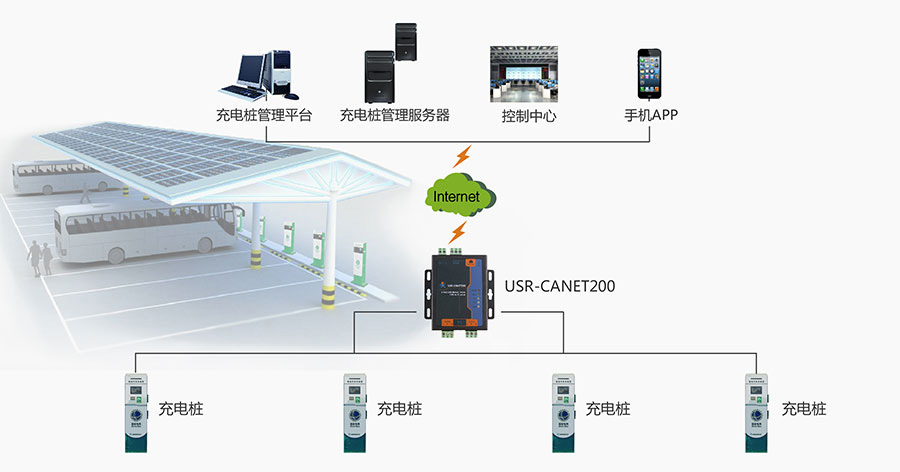

扩大充电桩管理范围,节省成本;
支持CAN中继功能,增加设备通信距离;
实时监测每一个充电桩状态,及时把控项目状态。
工业级设计,适应户外恶劣环境的考验;
能实现CAN、以太网、RS485三者互转,应用灵活;

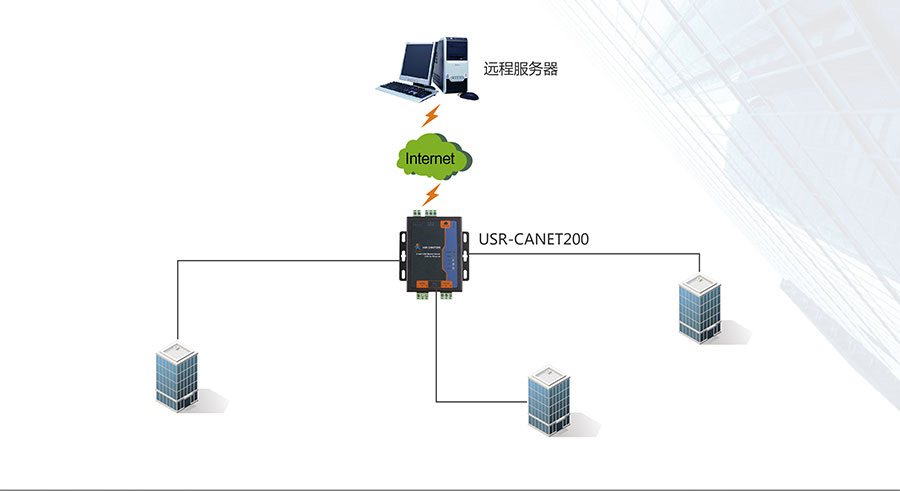

兼顾不同楼宇实时信息,传输给远程服务器统筹协调。

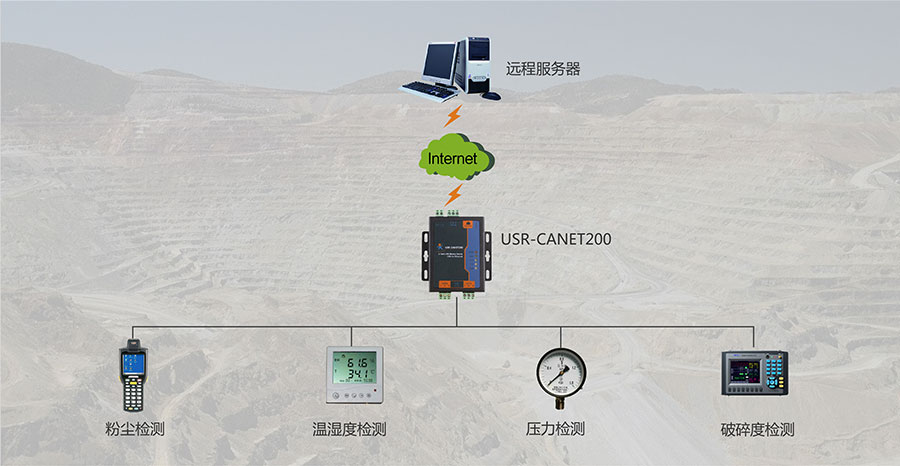

实时传输矿山压力、粉尘、温湿度等数据,保证安全生产;
设备自带的看门狗硬件机制,让现场干扰因素不再是阻碍;
中继功能帮助延长系统通讯距离,方便监测节点布置。
USR-CANET200是一款基于CAN总线转以太网服务器设备,CAN与网络设备通信的通信设备,实现CAN数据与网络服务器的数据通信。它内部集成了两路CAN接口和一路EtherNet接口以及TCP/IP协议栈, 用户使用它可以轻松完成CAN-bus网络和EtherNet网络的互连互通,进一步拓展CAN-bus网络的范围。
CANET200拥有CAN中继、CAN转RS485功能,实现CAN、以太网和RS485之间互相转换。在启用双服务器状态下,可实现两路Socket一管一控的功能,方便用户操作。
CAN与CAN之间互相转换被称作“CAN中继”,CANET200可实现CAN1口与CAN2口之间互相通讯;
CAN设备CANET200增加一路RS485串口通讯方式,可实现CAN口与RS485之间互相通讯,通信距离更远,传输能力更强。
Can转以太网服务器监听设定的端口并等待TCP客户端连接。
Can设备发送的数据将通过CAN设备透明传输给所有链接成功的客户端。
Can转以太网服务向设定的IP地址发起TCP链接,若链接失败,CAN设备将不断尝试重连直到成功。
若连接成功,服务端就可以与CAN设备双向透明传输数据。
Can转以太网服务将CAN设备的数据通过UDP包的形式发送给指定的IP网络设备。
Can转以太网服务同时监听端口,将所有接收的数据转发给CAN设备。
CAN中继功可实现CAN网络传输速率和传输距离的矛盾,同时扩大通信网络数量。
CANET200仅接收设置范围内的CAN ID的数据,过滤掉不符合接收范围的CAN帧。
CAN心跳包:作为固定的查询指令,通过心跳包的方式发送到CAN网络。
网络心跳包:服务器通过定时发送心跳包通知服务器处于活跃状态,并保持与服务器的正常网络链接。
CAN心跳包:服务器通知CAN设备处于活跃状态,也可用户主动抓取传感器的数据。
注册包是为了让服务器能够识别数据来源设备,或作为获取服务器功能授权的密码。
扩大充电桩管理范围,节省成本;
支持CAN中继功能,增加设备通信距离;
实时监测每一个充电桩状态,及时把控项目状态。
工业级设计,适应户外恶劣环境的考验;能实现CAN、以太网、RS485三者互转,应用灵活;兼顾不同楼宇实时信息,传输给远程服务器统筹协调。
实时传输矿山压力、粉尘、温湿度等数据,保证安全生产;设备自带的看门狗硬件机制,让现场干扰因素不再是阻碍;中继功能帮助延长系统通讯距离,方便监测节点布置。
分类 |
参数 |
数值 |
硬件参数 |
工作电压 |
DC5~36 V |
工作电流 |
26mA(aver)36V 56mA(aver)12V 124mA(aver)5V |
|

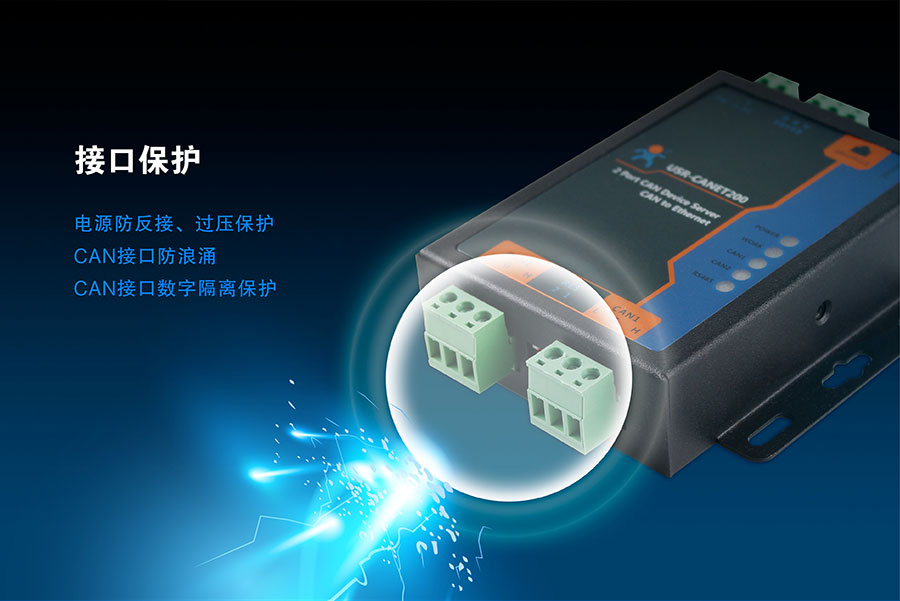

电源防护 |
电源浪涌等级3,群脉冲等级3 |
|
网口规格 |
RJ45、10/100Mbps、交叉直连自适应 |
|
网口保护 |
1.5KV电磁隔离 |
|
串口支持 |
RS485 |
|
串口波特率 |
600~115.2K(bps) |
|
CAN波特率 |
10K~1M(bps) |
|
CAN工作方式 |
正常(basic)、回环(loopback) |
|
CAN保护 |
电源隔离、信号隔离 |
|
软件参数 |
网络协议 |
IPV4, TCP/UDP |
IP获取方式 |
静态IP、DHCP |
|
用户配置 |
网页配置,串口/网络AT指令 |
|
TCP Server连接 |
支持最多4路TCP连接 串口server仅支持1个client连接 |
|
CAN接收能力 |
8000帧/秒(每路) |
|
CAN发送能力 |
8000帧/秒(每路) |
|

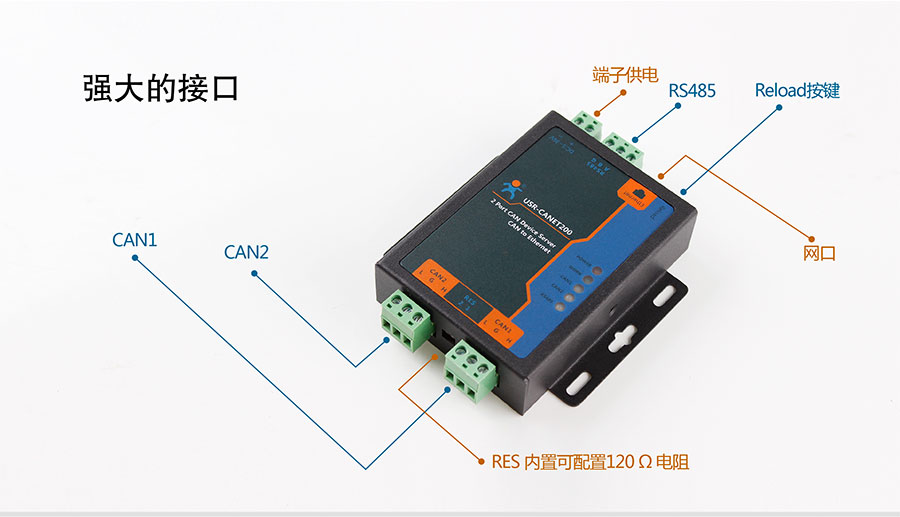

120Ω电阻 |
内置可配置 |
|
网络缓存 |
发送:16Kbyte(总量); 接收:16Kbyte(总量); |
|
CAN 缓存 |
发送:200个完整数据包(每路) 接收:200个完整数据包(每路) |
|
串口缓存 |
发送:2Kbyte;接收:2Kbyte; |
|
流控 |
无流控 |
|
心跳包 |
CAN :支持CAN网口自定义心跳包 (符合透传协议的CAN数据包) 串口:支持串口网口自定义心跳包 |
|
注册包 |
CAN :支持自定义、mac、透传云注册包 串口:支持自定义、mac、透传云注册包 |
|
平均传输延时 |
<20ms |
|
配套软件 |
设置软件 、VCOM(不支持自动搜索) |
|
其他参数 |
工作温度 |
-40~85℃(工业级) |
存储温度 |
-40~105℃ |
|
尺寸 |
96.5*94*25mm |
|
工作湿度 |
5~95%RH(无凝露) |
|
存储湿度 |
5~95%RH(无凝露) |
