首页 > 产品中心 > LoRa模块 > WH-L101-L-C-H10

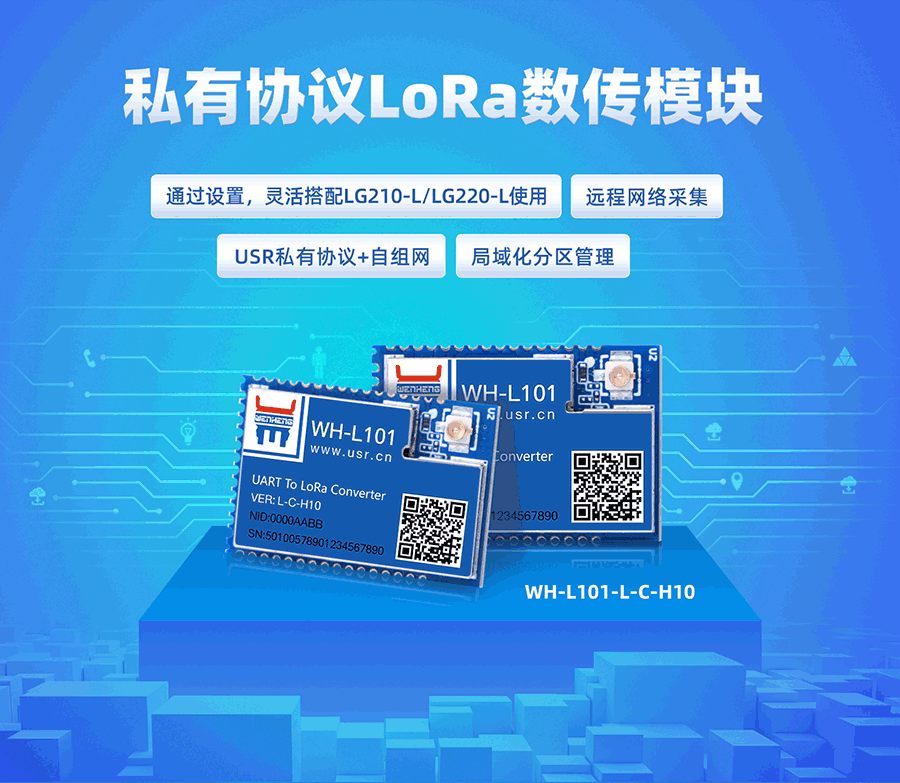

私有协议LoRa模块  WH-L101-L-C-H10

搭配LG210使用 | 远程网络采集 | 局域划分区管理 | 远距离数据传输

WH-L101-L-C-H10定位为一个支持自组网协议的低频半双工LoRa模组,实现外部串口设备和LoRa集中器的通信,模块可以工作在1.8 ~ 3.6V。模块的尺寸26.65 x 18.22 x 2.60mm,采用SMT封装,几乎可以满足所有用户应用中的对空间尺寸的要求。
LoRa模块私有协议_lora无线通信模块_lora技术原理模组

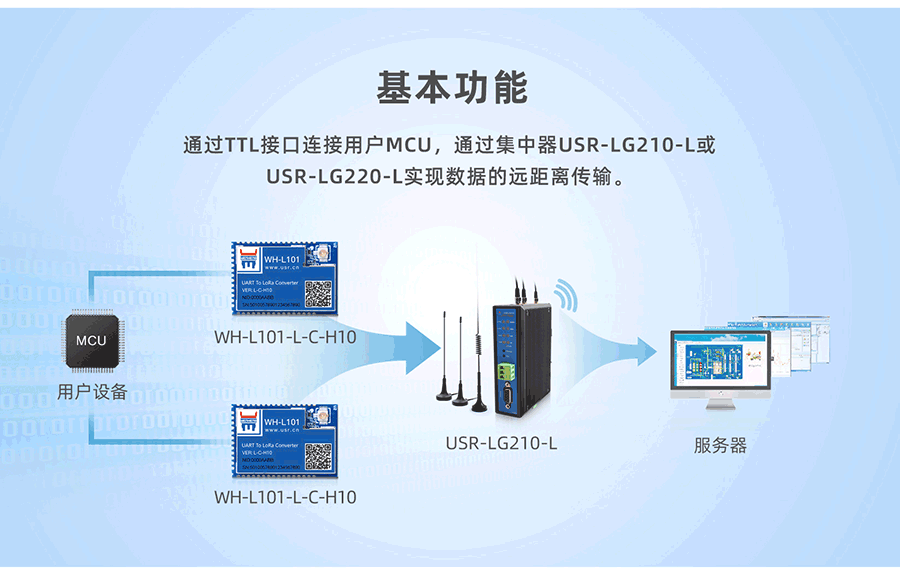

lora数传模块基本功能

基本功能

连接外部串口设备,通过集中器USR-LG210-L实现数据的远距离传输;
支持透明传输和组网传输两种方式。

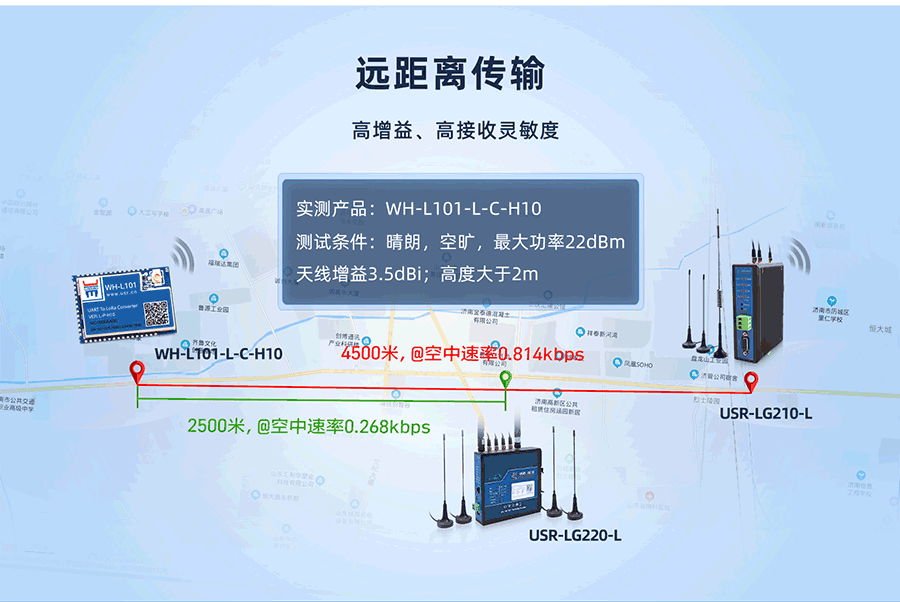

lora数传模块远距离传输

远距离传输

高增益、高接收灵敏度,通讯距离可达4500米。

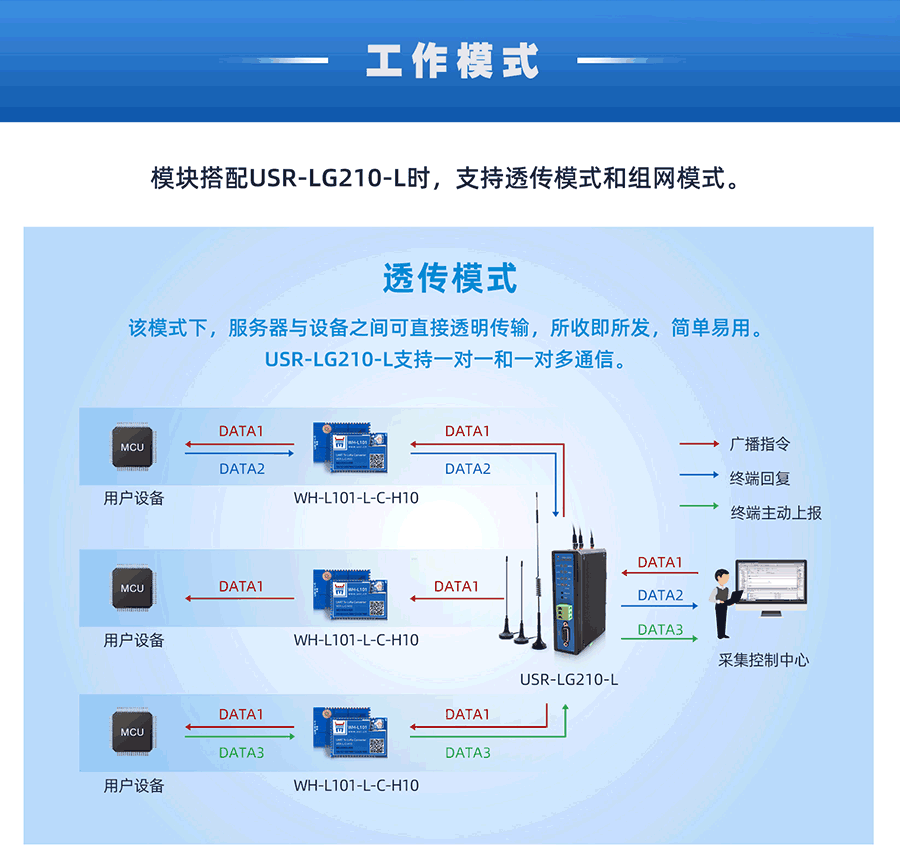

lora透传模式

工作模式

透传模式

该模式下,服务器与设备之间可直接透明传输,所收即所发,简单易用。
USR-LG210-L支持一对一和一对多通信

lora组网模式

组网模式

该模式下,设备通过LoRa终端与集中器入网配对后方可进行通信。
设备入网后,用户便可以集中器为中心对设备进行局域化分区管理。
但集中器与服务器之间需以指定的信息格式传递信息。

lora模块的产品尺寸

产品尺寸

L*W*H 26.65*18.22*2.6 (mm)

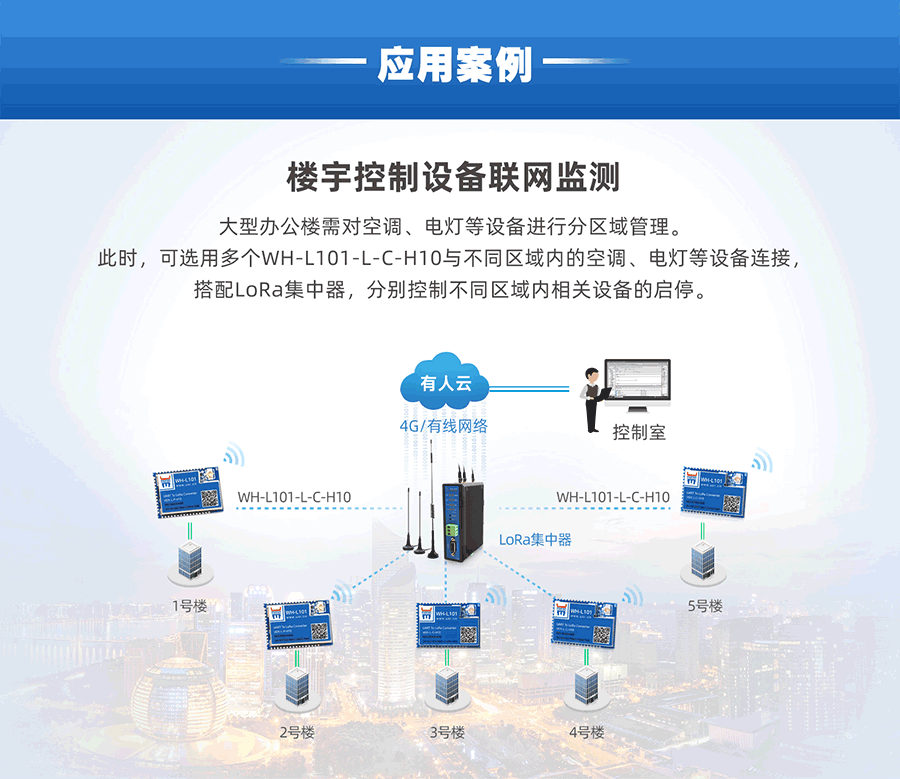

lora模块的楼宇控制设备联网监测应用

应用案例

楼宇控制设备联网监测

大型办公楼需对空调、电灯等设备进行分区域管理。
此时,可选用多个WH-L101-L-C-H10与不同区域内的空调、电灯等设备连接,
搭配LoRa集中器,分别控制不同区域内相关设备的启停。

lora模块仓储温湿度联网监控应用

仓储温湿度联网监控

WH-L101-L-C-H10与仓储内的温湿度传感器相连,搭配LoRa集中器对其下发指令,
实时接收仓储内设备温湿度参数,并上传监控平台。工作人员可根据收集到的参数,
对仓储情况进行判断,及时对货物进行调配,节约资源。

lora模块的智慧工地设备联网监控应用

智慧工地设备联网监控

USR-LG210-L与施工现场升降机相连,可接收升降机发出的运行数据,
实时了解其工作情况。工作人员可及时维修故障设备,提高工作效率。

标签 LoRa
