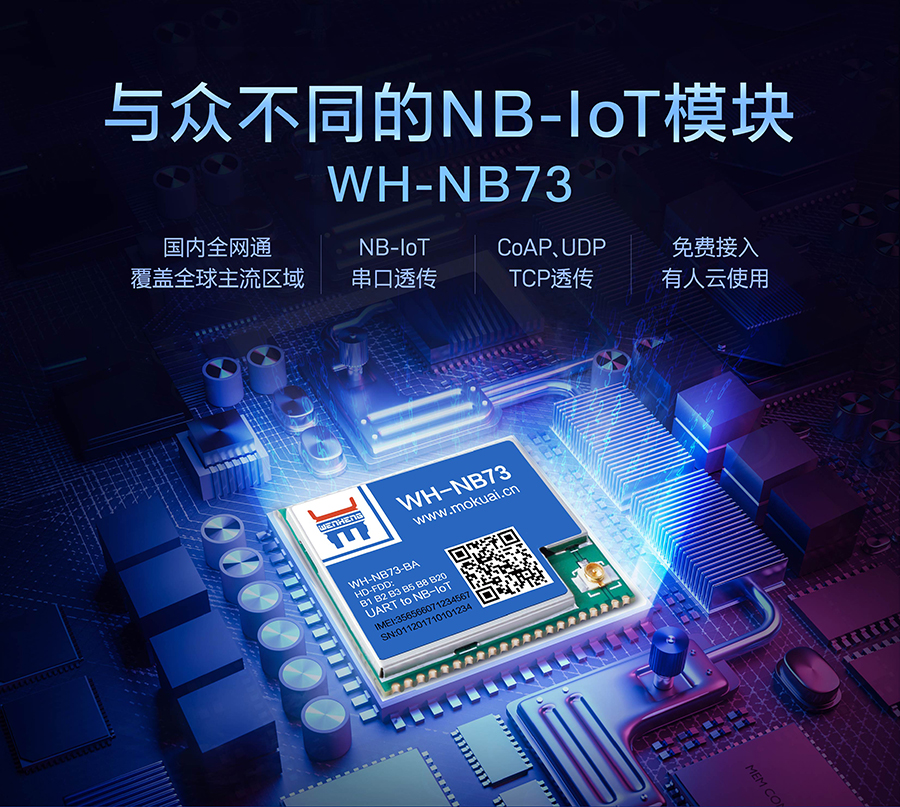

全频段nb-iot模块 WH-NB73-BA

低功耗 | 内外置可选 | CoAP | 工业级 | 一步上云

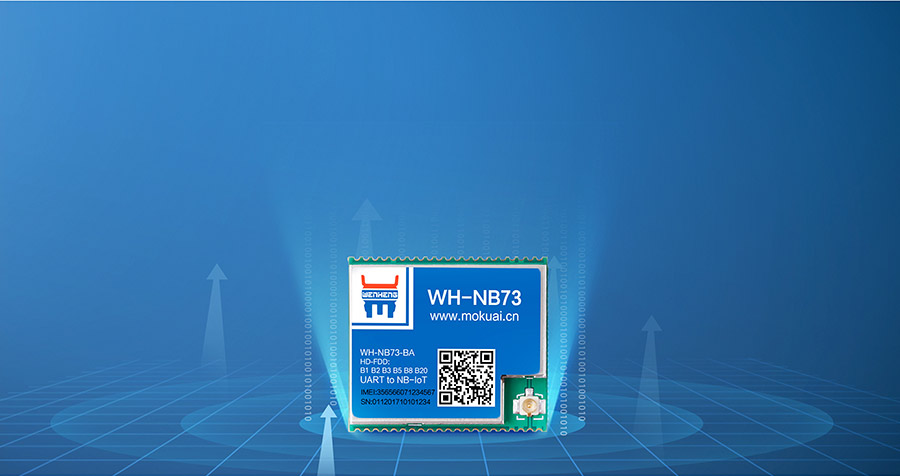

WH-NB73-BA 是一款多频段NB-IoT模块，实现UART转NB-IoT双向透传功能；国内全网通，覆盖全球主流区域；支持NB-IoT串口、CoAP、UDP；免费接入云服务使用；支持低功耗工作模式；内/外置SIM卡，内/外置天线可选；支持DNS域名解析；支持注册包、心跳包机制；信号传输强穿透、广覆盖，大连接。

NB-IoT解决方案服务商

在2018第六届中国电子信息博览会—物联网（NB-IoT）创新产品及应用解决方案颁奖典礼上，
有人物联网荣获“CITE2018优秀NB-IoT模组品牌”、“CITE2018创新产品”两项行业大奖

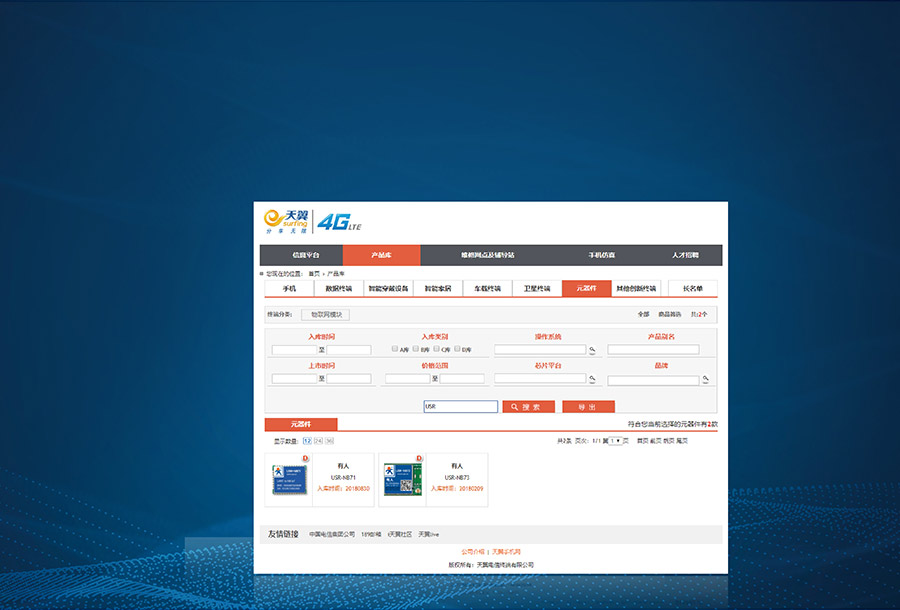

入选电信终端D库、TSP移动终端系统

有人NB-IoT模组成功入选中国电信天翼产品终端D库、TSP中国移动终端测试管理系统，
意味着有人产品符合中国主流电信运营商的选品标准，这是对本产品性能的认可与肯定

国家专利证书，品质更有保障

WH-NB73获得由国家知识产权局颁发的实用新型专利证书

主要功能参数

MCU与NB-IoT网络数据双向透明传输

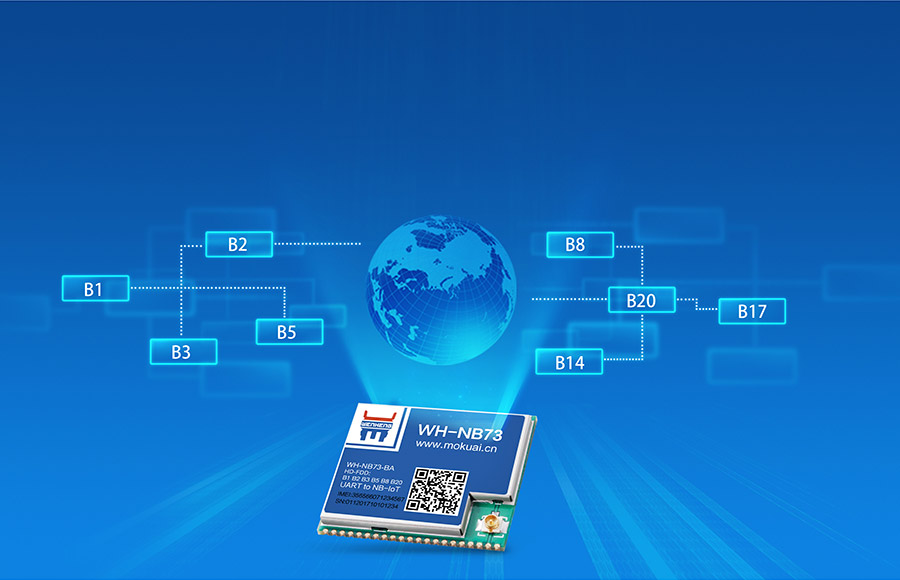

多频段

支持B1、2、3、5、8、12、13、14、17、18、19、20、25、26、28等15个频段（默认开启B3、5、8），
支持国内三大运营商全频段使用，覆盖中国、北美、欧洲、日韩等全球多个主流地区，
网络兼容性更好，使用更方便

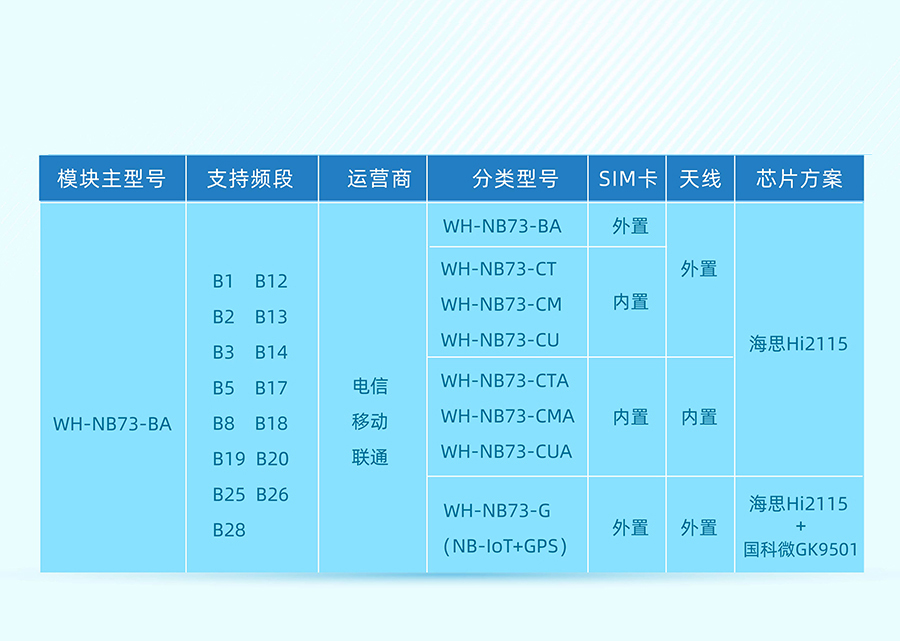

选型表

WH-NB73-BA产品系列中，分类型号BA为外置天线，BA为外置天线；
CT为中国电信，CM为中国移动，CU为中国联通

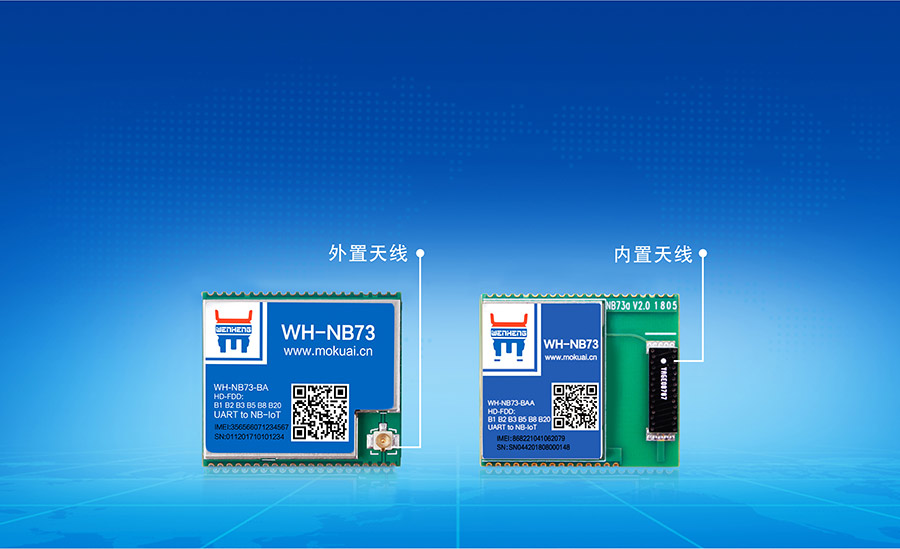

内/外置SIM卡，内/外置天线

支持板载天线，减少设计外接天线的成本和烦恼
支持内置工业级芯片SIM卡，更小体积，降低设计复杂度，提高稳定性
（内置卡版本正在准备中，敬请期待）

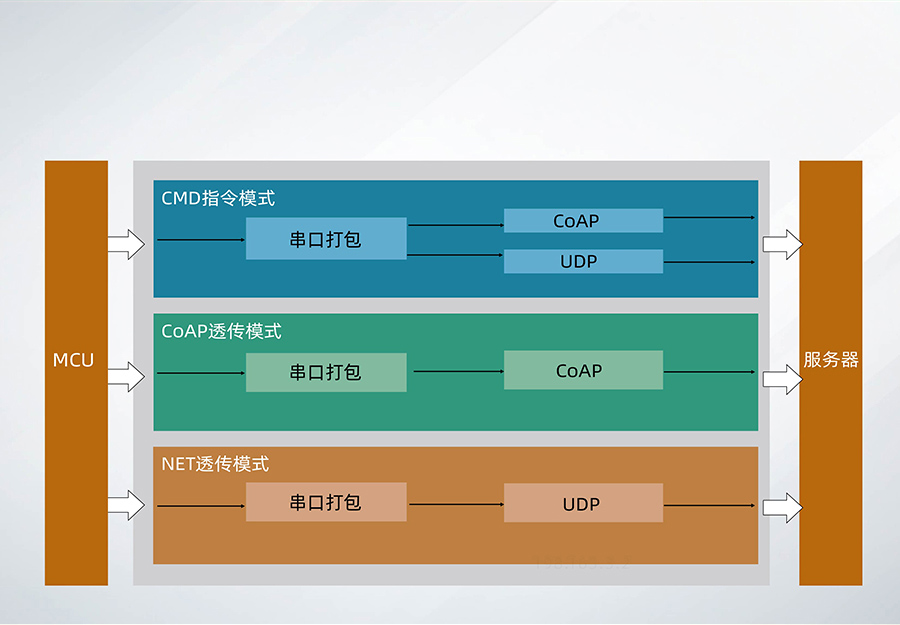

工作模式

产品支持CoAP、UDP透传，移动、联通用户支持CoAP/UDP透传模式，
电信用户由于受到运营商限制，目前仅支持CoAP透传模式工作模式

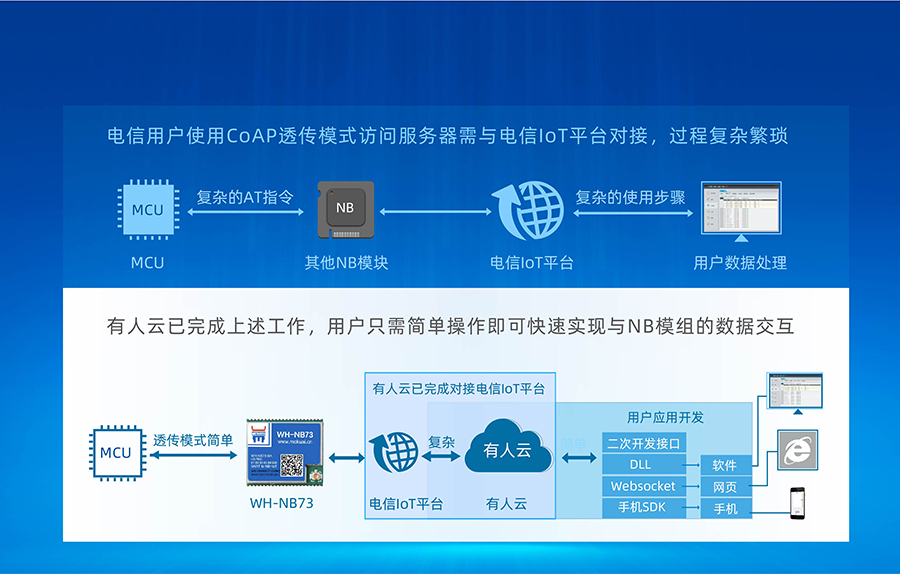

有人云快速对接电信IoT

DNS解析功能

（仅Hi2115方案模块支持DNS）牢记域名，IP再多变化也不怕DNS解析功能

高覆盖强穿透

NB-IoT的接收灵敏度高，穿透力强。可用于地下深井数据传输，无需在井口外接天线。
NB-IoT的终端接入数是GSM的50-100倍，网络覆盖范围比GSM增强20dBm，
覆盖面积扩大100倍

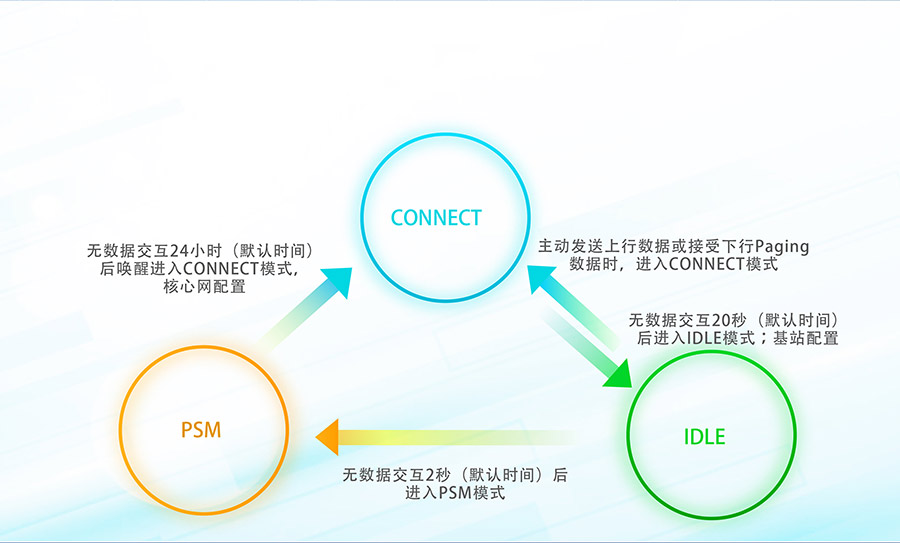

低功耗

NB-IoT可实现超长时间待机，PSM状态下功耗可达5μA

6层电路板设计

增加生产难度和成本也在所不惜，只为更好的射频表现和稳定性

注册包机制

透传模式下驻网后，自动发送预定的注册包做标识；
注册包数据可以是IMEI码和自定义注册数据

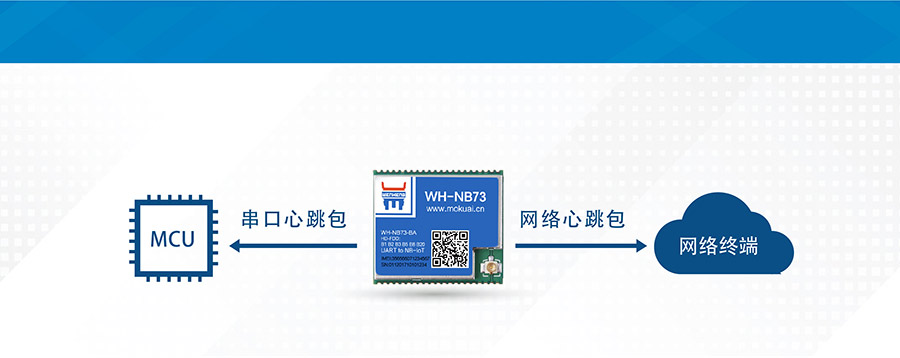

心跳包机制

仅在NET透传模式下支持注册包和心跳包功能

应用案例

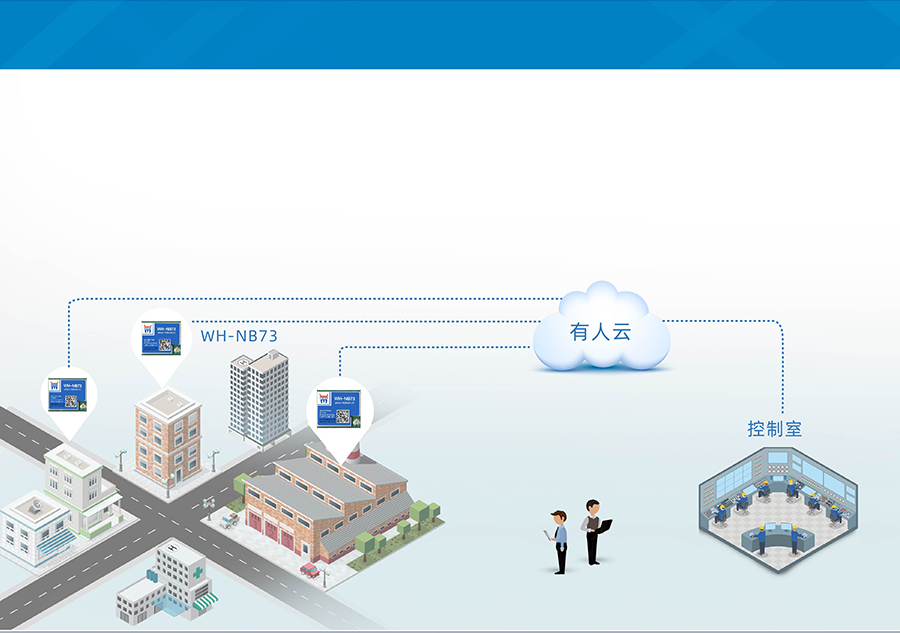

智能表计应用案例

NB-IoT功耗低，待机可达10年；连接数量多，是GPRS的10倍左右；
信号穿透强，即使在地下室等死角地带也能轻松覆盖。
该方案可综合应用于水、电、气、热等计量表的抄送场景。

共享经济应用案例

NB-IoT覆盖广，可轻松查找放在地下室或车库等不同环境下的共享单车；
并实现每小区5万用户的容量。NB-IoT功耗低，电池可运行10年之久，为运营商节省更多成本。

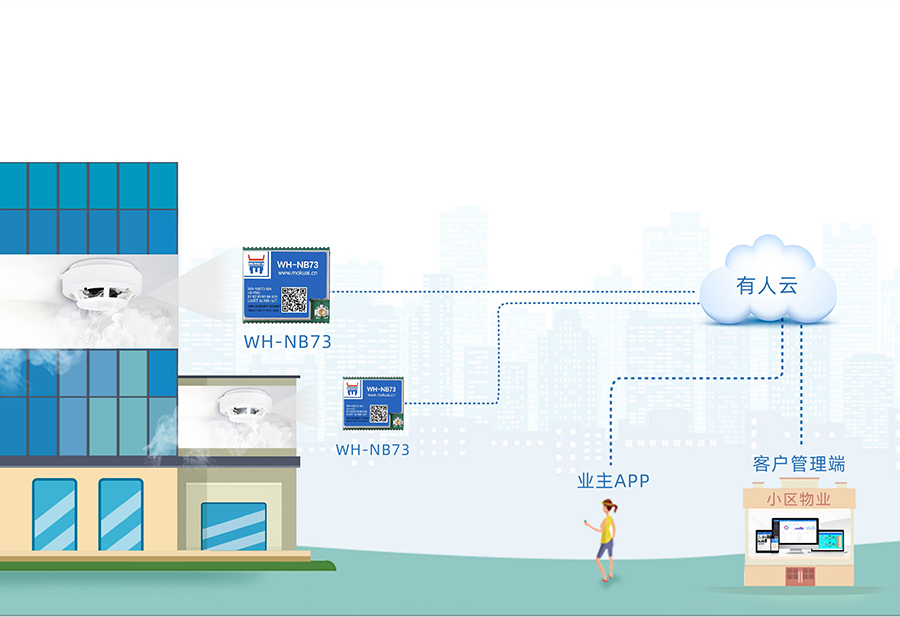

无线烟感传输应用案例

NB-IoT功耗低、待机久，拥有的海量连接数，可同时接入5万个以上的烟感报警器。
NB-IoT信号穿透强、覆盖广，适合更多场景应用，可覆盖至地下室；
无须专人维保，节省人力。

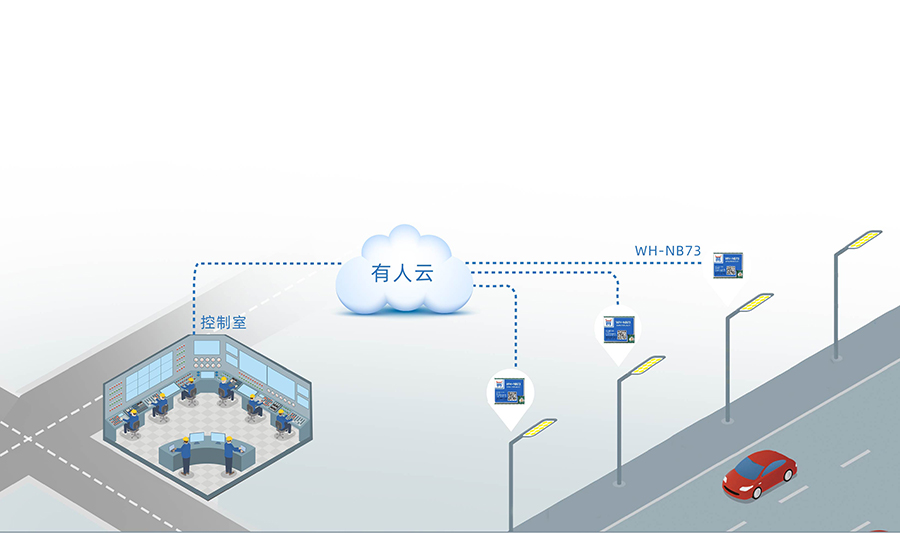

智慧城市应用案例

NB-IoT可实现对城市路灯的综合管理，容量大，支持多个路灯同时通讯；
分布式控制，可掌握每盏路灯的工作状况、位置、能耗、报警等信息，
减少成本，提高管理效率，有效节约能源。

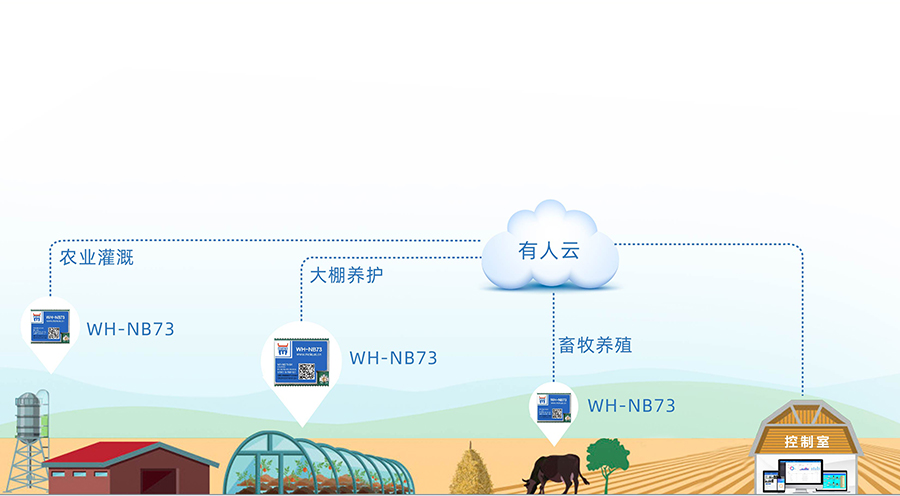

智慧农业应用案例

NB-IoT功耗低，待机可达10年；连接数量多，是GPRS的10倍左右；
NB-IoT可实现对农业灌溉、病虫、施肥等工作状态的数据传输，全面提升农场管理水平，
减少传统的生产成本，及时、有效地了解农作物生长状态，提高经济效益。

智慧物流应用案例

智慧物流场景下的数据量较小，且对时延情况、移动速率等要求不高。
NB-IoT信号覆盖广、功耗低，可满足人们对此场景下的工作需求。

标签 NB-IoT

分类	参数	取值
无线参数	工作频段	WH-NB73-B5: Band5 WH-NB73-B8: Band8 WH-NB73-BA: Band1/2/3/5/8/20 WH-NB73-CT/CTA: Band5 WH-NB73-CM/CMA: Band3/Band8 WH-NB73-CU/CUA: Band3/Band8
	发射功率	23+/-2dBm
	接收灵敏度	-129dBm
	天线选项	焊盘/IPEX/内置天线
硬件参数	数据接口	WH-NB73-B5/B8: 通信串口UART0，用于AT指令和数据传输。支持波特率4800bps，9600bps，57600bps，115200bps。高于9600bps会影响低功耗。 LOG口UART1，用于log打印，波特率为921600bps。 WH-NB73-BA/BAA/CT/CTA: 通信串口UART0，用于AT指令和数据传输。支持波特率2400 4800 9600 57600 115200 230400460800 921600。高于57600bps会影响低功耗。 LOG口UART1，用于log打印，波特率为921600bps。
	工作电压	3.1V ~ 4.2V,典型值3.8V
	工作电流（3.8V）	WH-NB73-B5/B8: Active模式下发射电流302mA（23dBm定频测试） Active模式下接收电流50mA@3.8V Idle电流1mA@3.8V PSM电流5μA@3.8V WH-NB73-BA/BAA/CT/CTA: Active模式下发射电流336mA（23dBm定频测试） Active模式下接收电流40mA@3.8V Idle电流1mA@3.8V PSM电流5μA@3.8V
	工作温度	-30℃ ~ +85℃ 扩展温度：-40℃ ~ +85℃ 在扩展温度内，模块发射功率等射频性能可能下降，超出3GPP一致性要求。
	存储温度	-40℃ ~ +85℃
	工作湿度	5%~95%RH(无凝露)
	存储湿度	5%~95%RH(无凝露)
	尺寸	尺寸：27.99mm x 24.50mm x 2.80mm
	封装接口	SMT表贴
