串口调试助手下载地址

  NB设置软件下载地址https://www.usr.cn/Download/964.html

  NB73-BA说明书

  NB75-BA说明书

  1、 硬件准备： NB模块，测试底板，NB卡，USB转232串口线，电源适配器，天线

  2、 硬件连接：

  将模块在测试底板上安装好，插入NB卡，电脑通过USB转串口线连接测试底板上的232串口

  说明：用串口调试助手模拟串口设备;

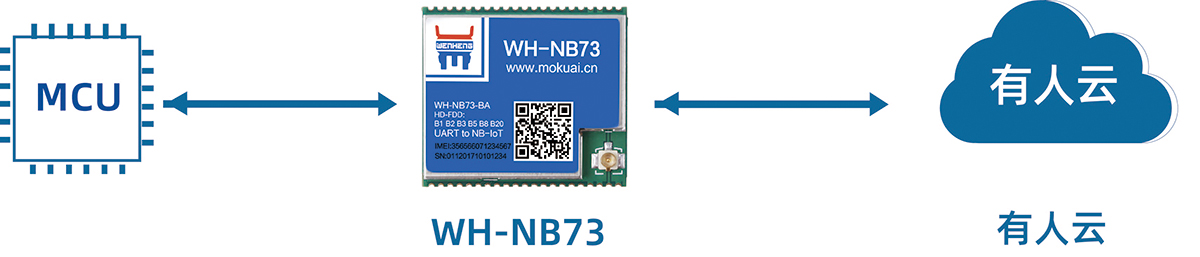

  数据流向：串口调试助手----NB模块-----有人云

  客户实际应用：终端设备---NB模块---有人云

  3、 打开设置软件，选择设备对应的串口号(在设备管理器中查看端口号)，打开串口，串口参数出厂默认9600/NONE/8/1。

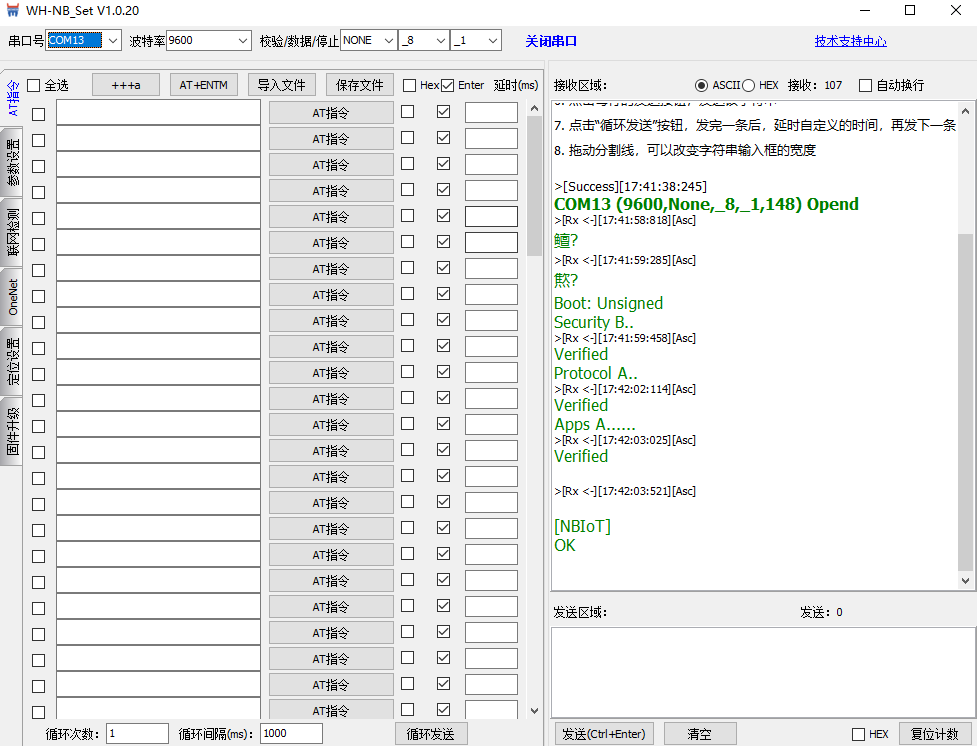

  连接电源，给模块上电，会看到开机打印信息：

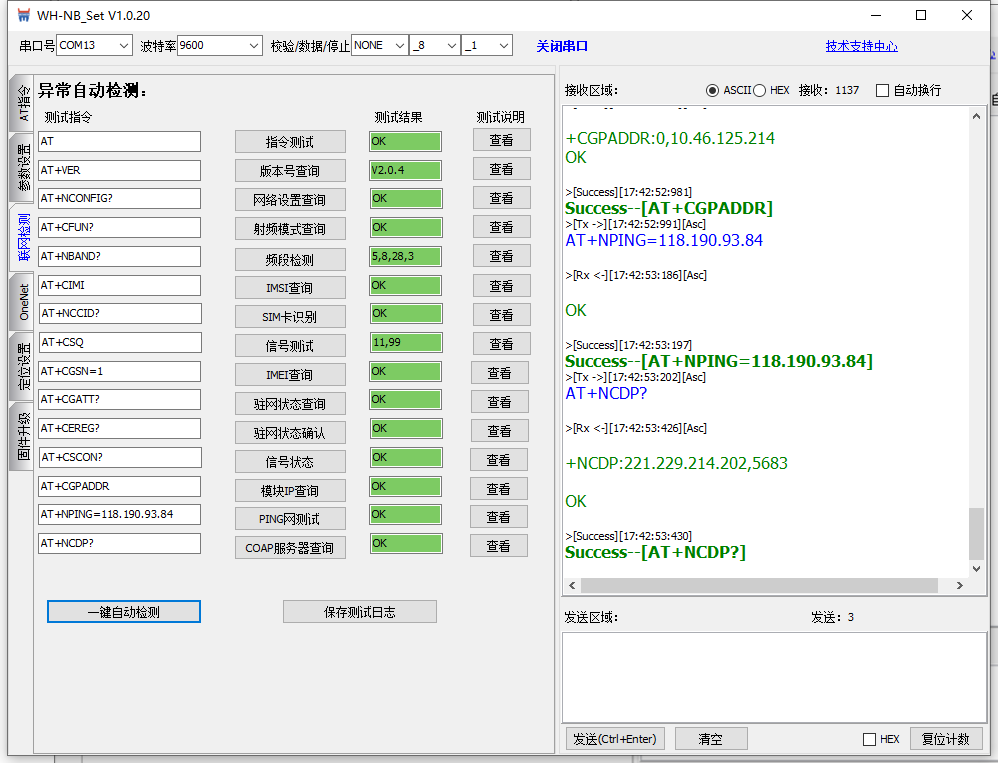

  4、 模块出厂在CMD指令模式下，先用一键检测看模块是否正常：

  如上图全部OK即是通过，若有选项未通过请点击对应的“查看”按钮，查看提示并排查问题。

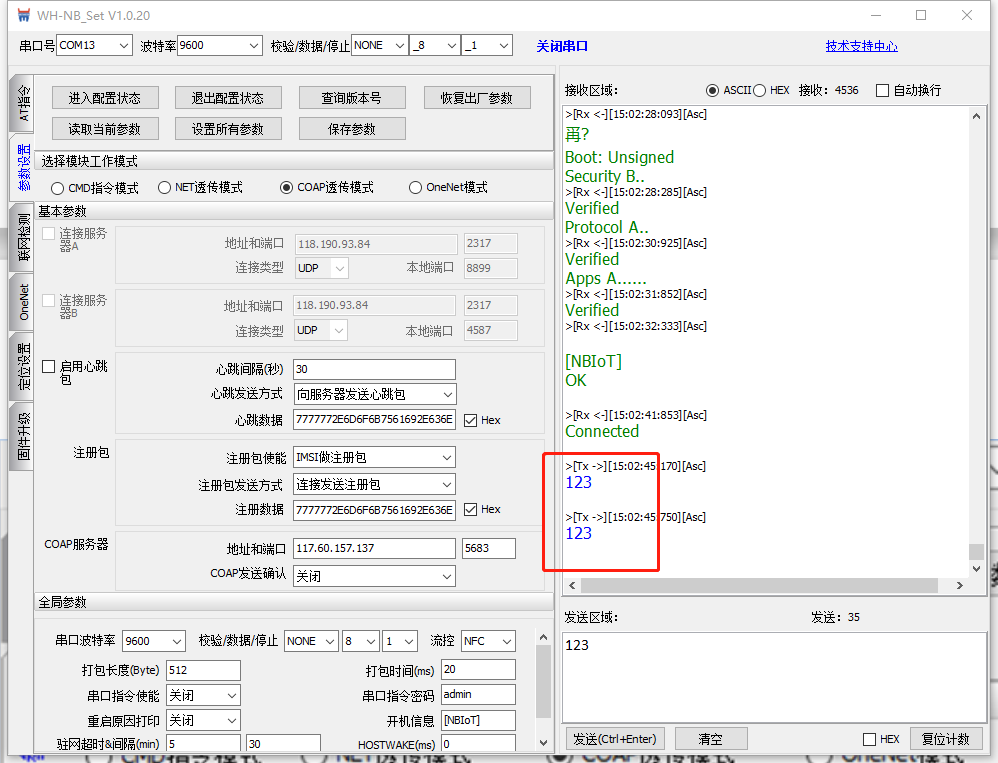

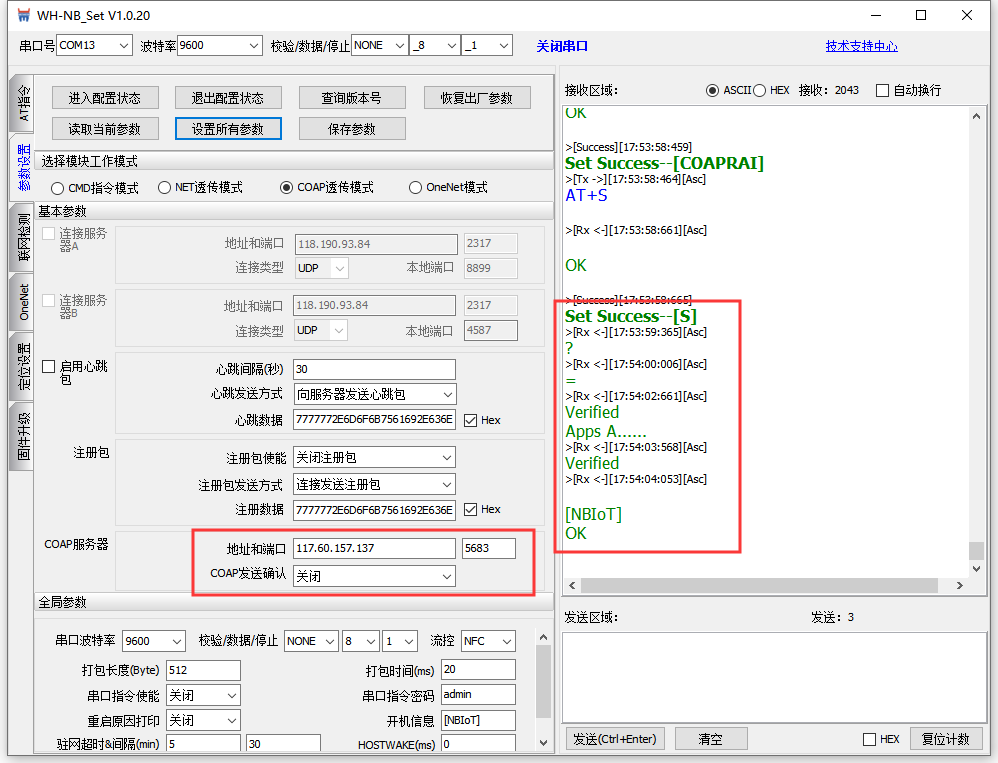

  5、 设置coap透传参数，NB连有人云只能用coap协议，IP：117.60.137.157端口号：5683是我司云平台的地址，填写完成后点击“设置所有参数”，模块会保存参数并重启：

  6、 待模块重启完成，显示connected表示注网成功。

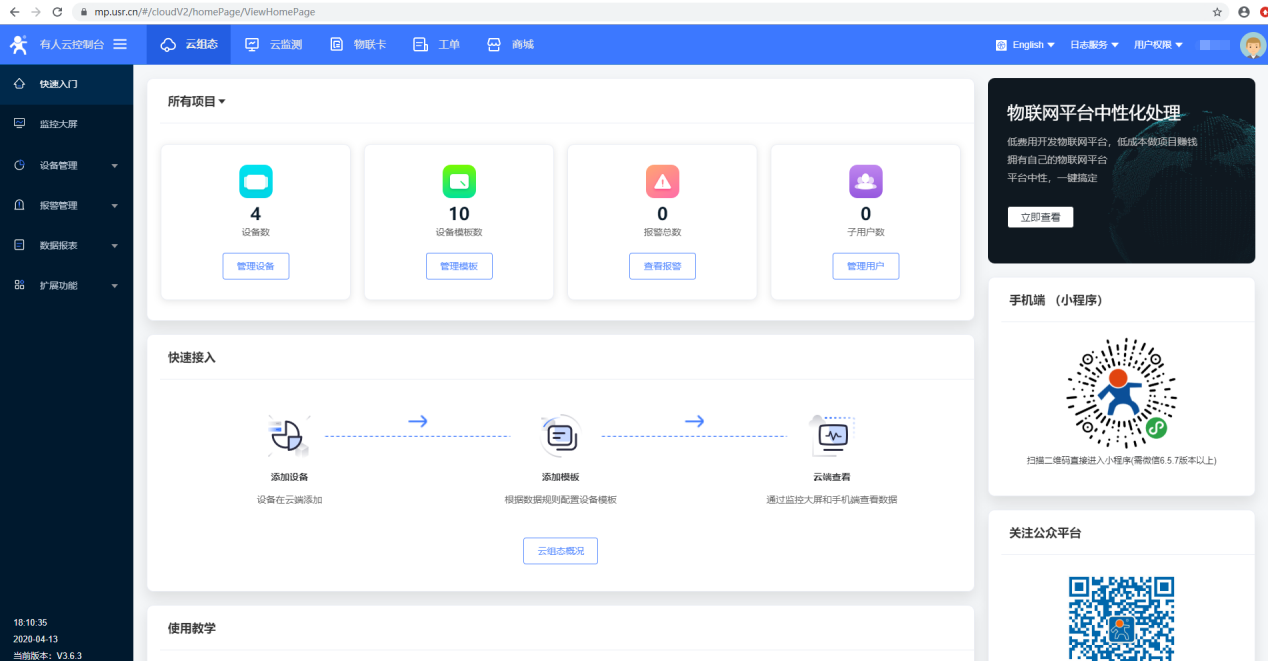

  7、 打开有人云平台，输入账号密码登录，若未注册可先注册。

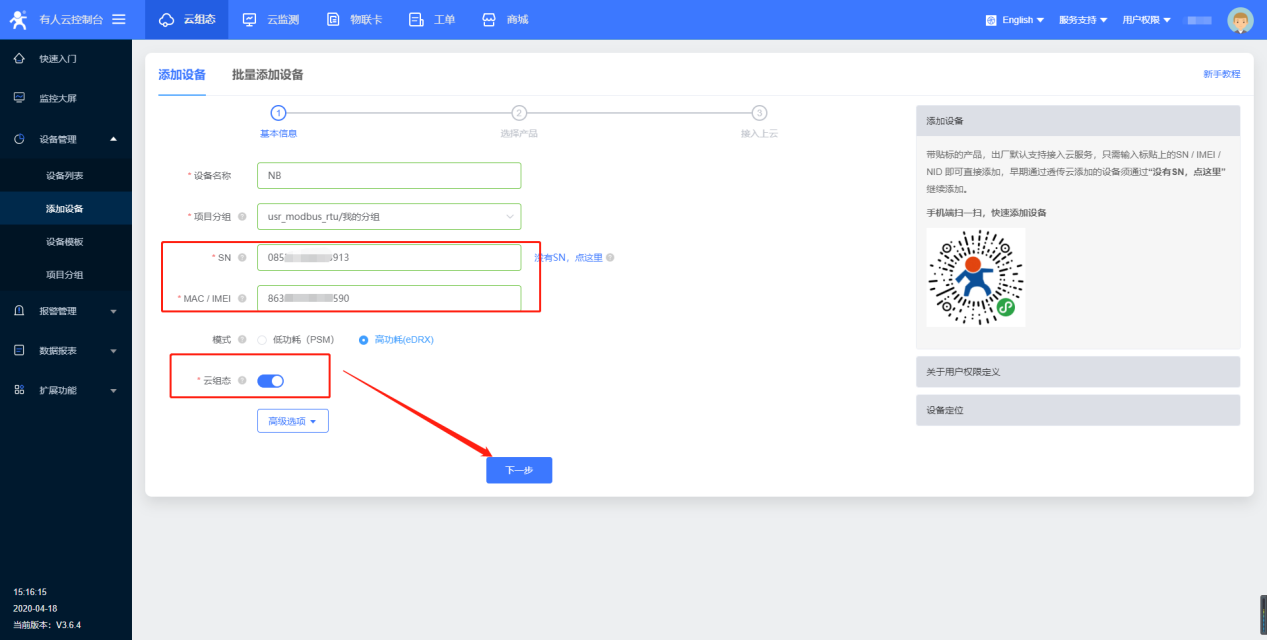

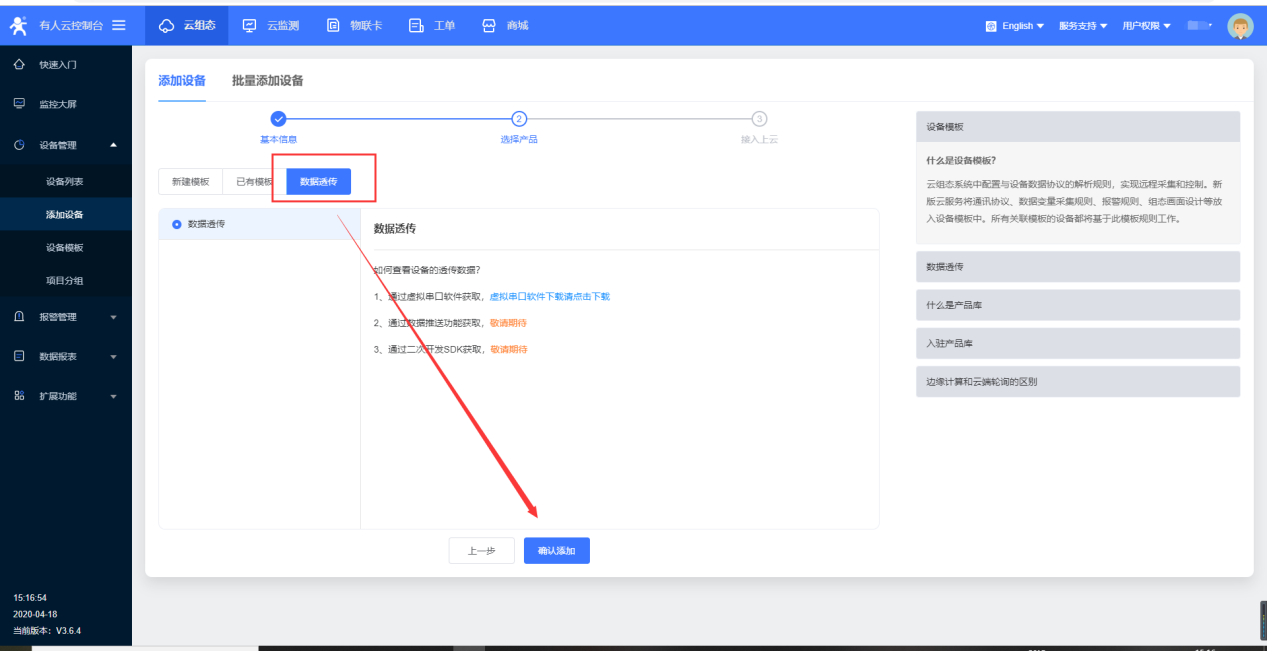

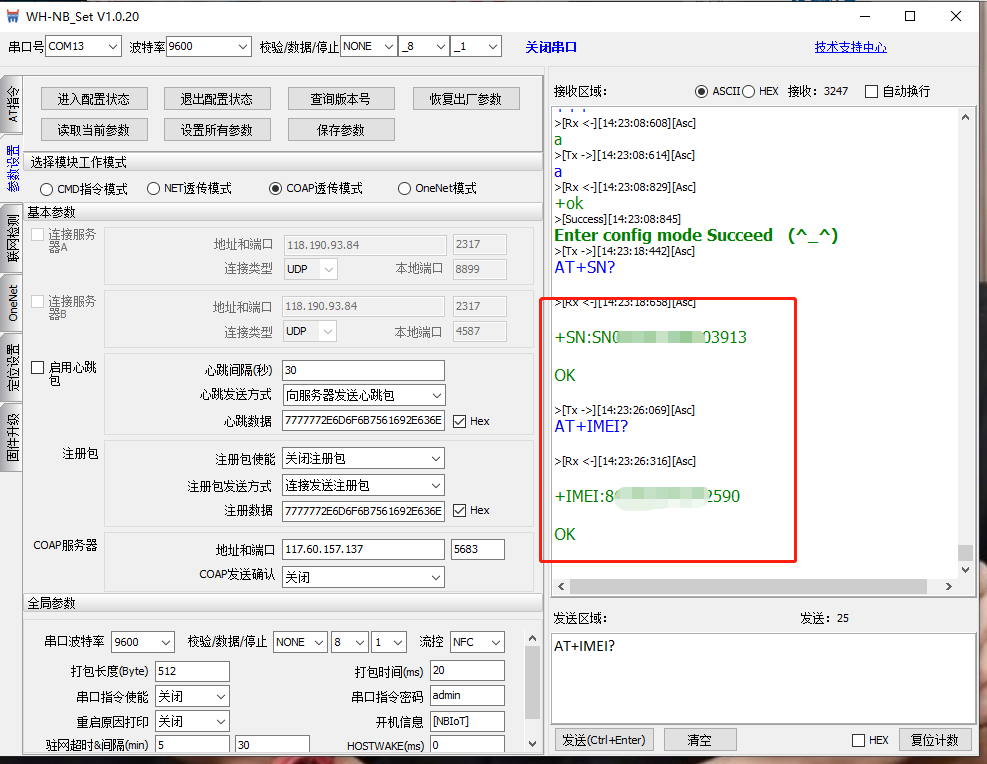

  8、添加设备。填写模块标签上的SN和IMEI，或用AT指令查询。也可用微信扫描模块二维码获得。在有人云平台点击设备管理--添加设备--填入SN和IMEI--功耗选择与模块对应--勾选云组态--模板选择数据透传--下一步--确认添加--完成。

  9、添加好设备后，默认是不在线的，需要模块串口主动上传数据激活设备上线，且由于NB卡出厂默认低功耗，模块无法实时接收服务器下发的数据。可参考低功耗说明：https://www.usr.cn/Download/589.html

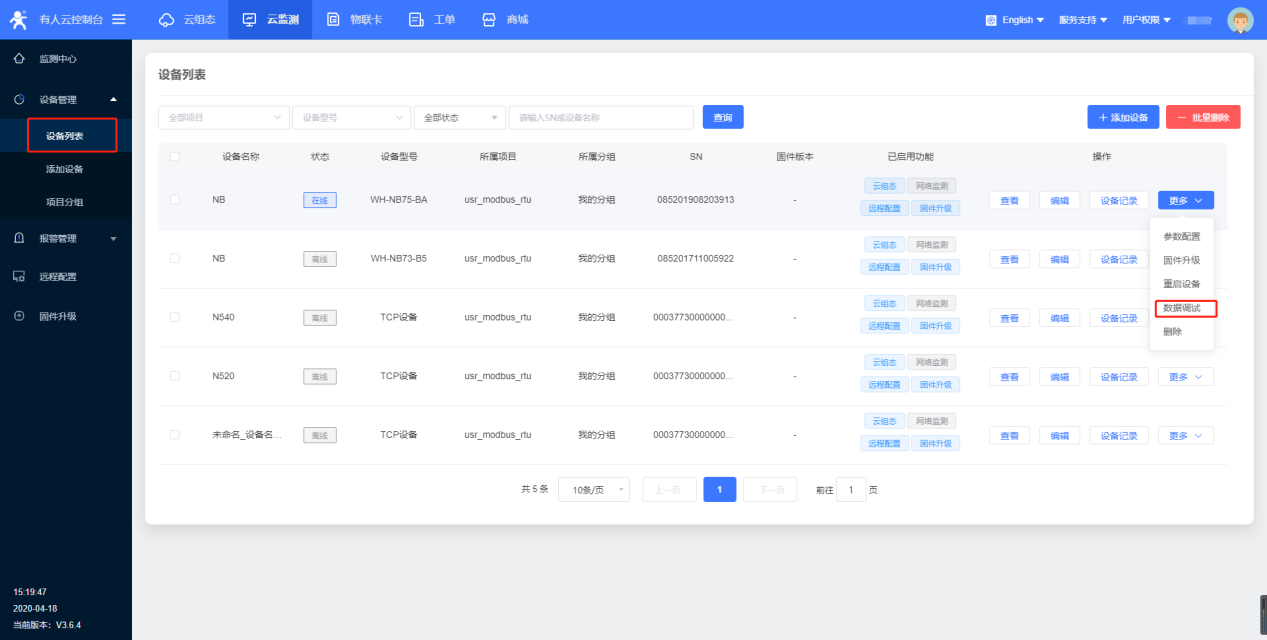

  10、有人云端可以在云监测--设备列表--更多，进入数据调试页面，查看数据收发。该页面的数据是实时的，不能保存的。

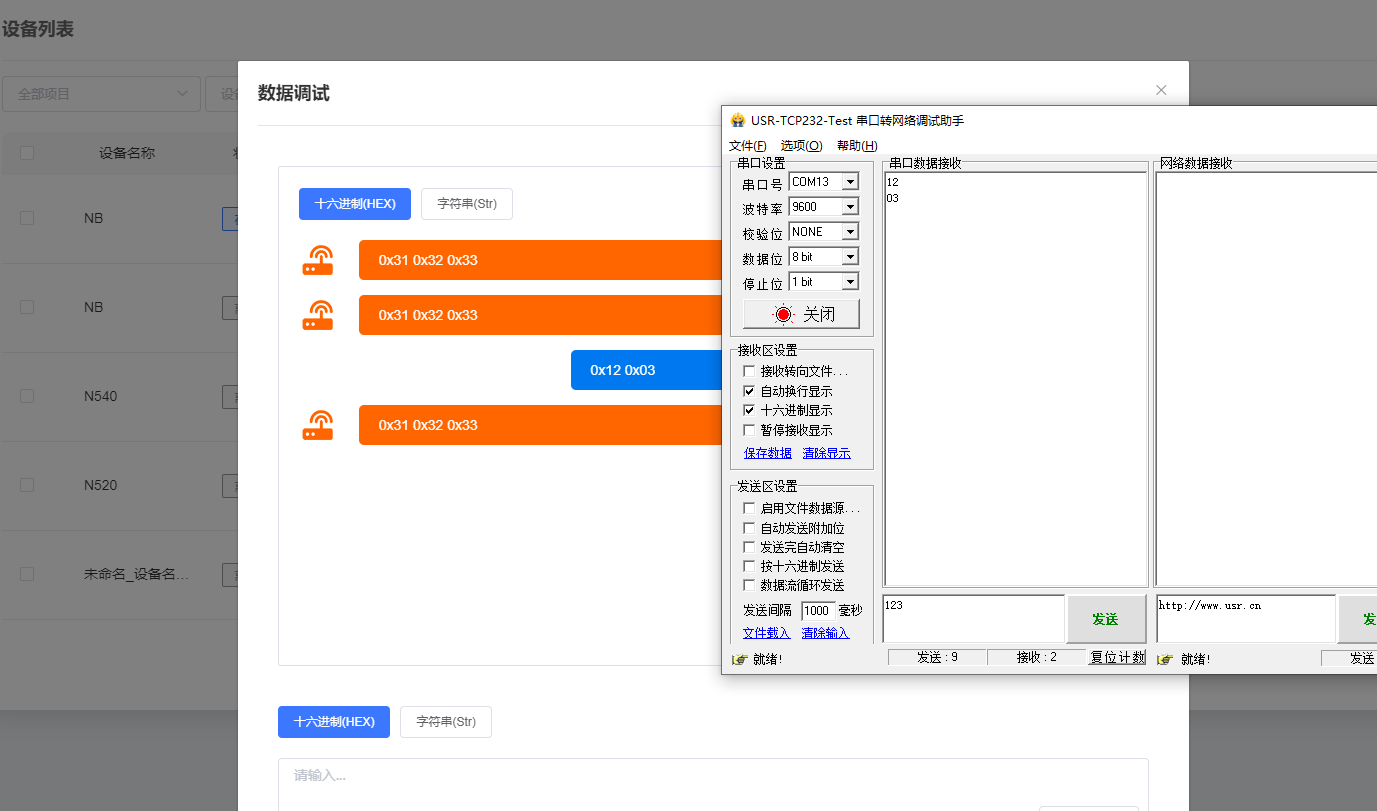

  双向数据传输：
