一、所需资料

  NB73说明书

  NB73规格书

  NB73硬件设计手册

  NB73参考设计

  NB7xAT指令集

  二、准备工作

  硬件准备：USB转232串口线、NB73模组+NB7X-EVK底板、12V电源适配器、全频天线、NB卡(有人所售电信NB卡。购买链接：http://shop.usr.cn/sim)

  硬件连接：

  将NB73焊接在底板上，用USB转232串口线连接PC的USB接口和底板上对应的通信串口，连接好天线和sim卡。

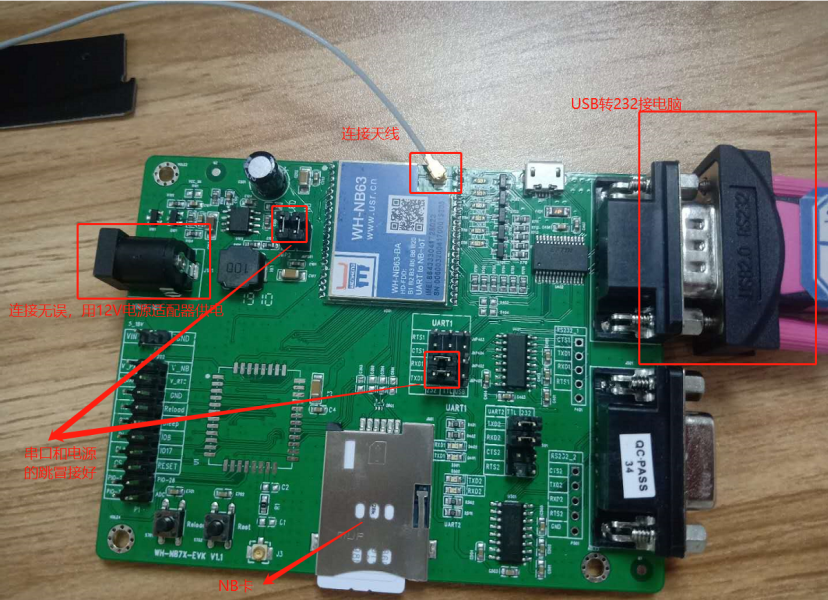

  NB73配套测试底板

  三、测试

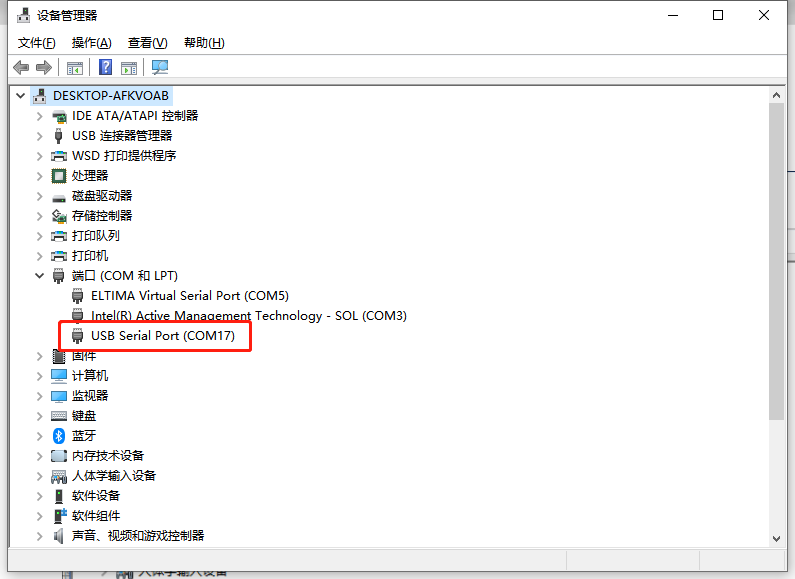

  1、打开设置软件（点击链接，可下载设置软件），选择设备对应的串口号(串口号可在设备管理器中查看，如下图所示：)

  注意：若设备管理器里无串口显示，可能是串口线有问题或者电脑没有串口驱动，可以换根串口线或者用驱动精灵等软件修复一下串口驱动

  center2、选择对应的串口号、波特率等参数，打开串口，串口参数出厂默认9600/NONE/8/1。

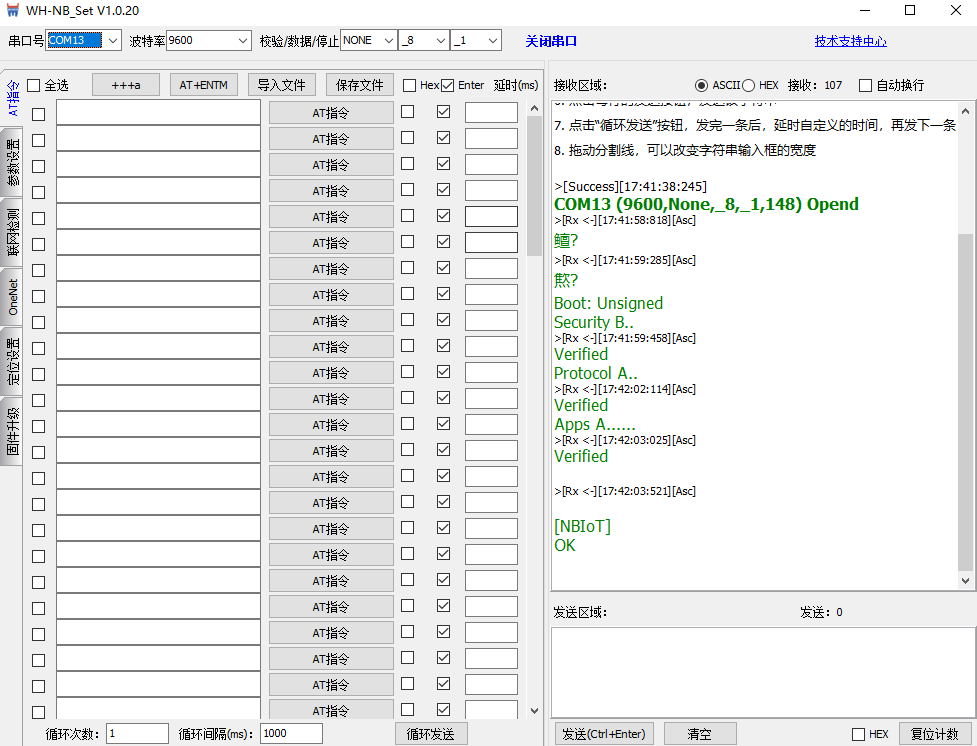

  打开串口号之后再给模块供电，可以在设置软件中看到启动信息

  串口打开失败原因：

  1>串口不存在。选择的串口号不是设备连接电脑对应的串口

  2>串口被占用。同一个串口不能被多个串口软件打开，可以检查一下电脑上是否有其他软件打开了该串口

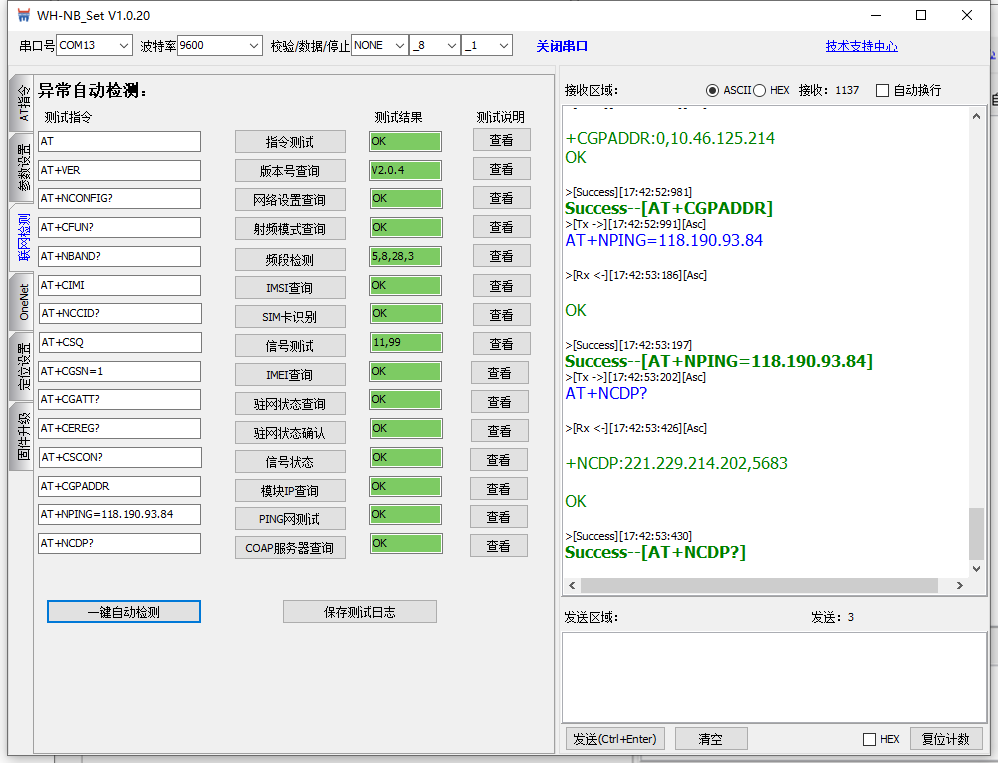

  3、联网检测

  为了确保模块能够正常使用，先用一件联网检测测试是否能够全部通过，若全部OK，则模块正常，可以联网通信。若有选项error，可以点击对应的查看按钮，根据提示检查硬件设置等。

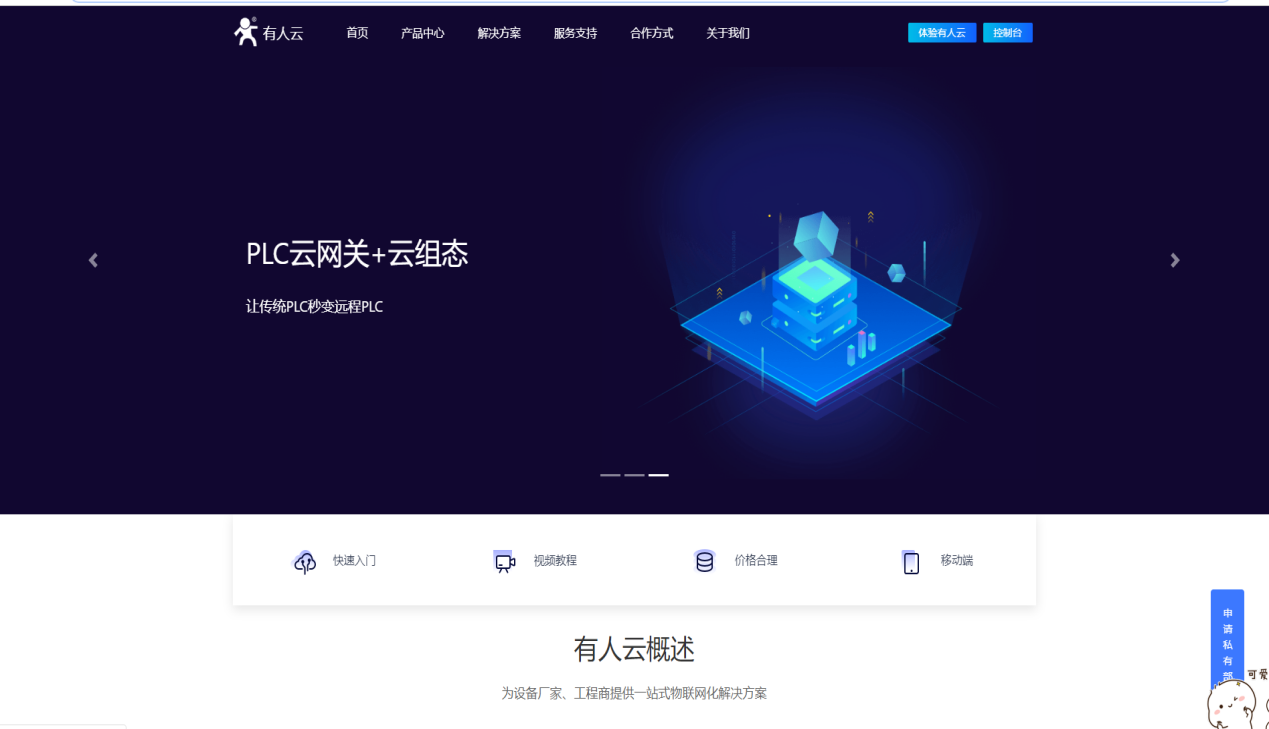

  4、打开有人云平台(http://cloud.usr.cn/)，输入账号密码登录，若未注册可先注册。

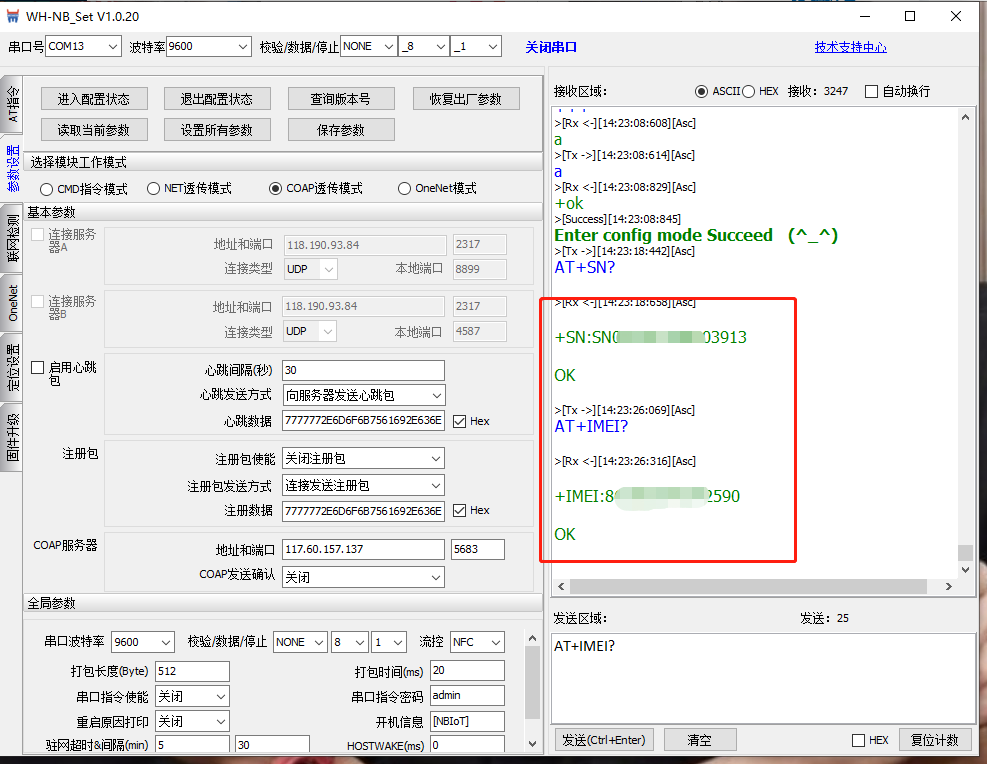

  5、添加设备。填写模块标签上的SN和IMEI，或用AT指令查询。也可用微信扫描模块二维码获得。

  1） 模块出厂默认在cmd模式下，可以直接用AT指令进行配置

  2）若模块非出厂状态，之前已经配置为net透传或者coap透传，或者之前忘记配置为什么模式了，可以点击进入配置状态按钮，看是否返回OK，若返回OK则进入配置成功，可以读取一下当前参数，看一下之前配置为什么模式。

  6、在有人云平台点击设备管理---添加设备---填入设备SN和IMEI---功耗选择与模块对应(模块如果是低功耗就选择低功耗，模块高功耗就选高功耗。模块的功耗由卡决定。)---勾选云组态---下一步

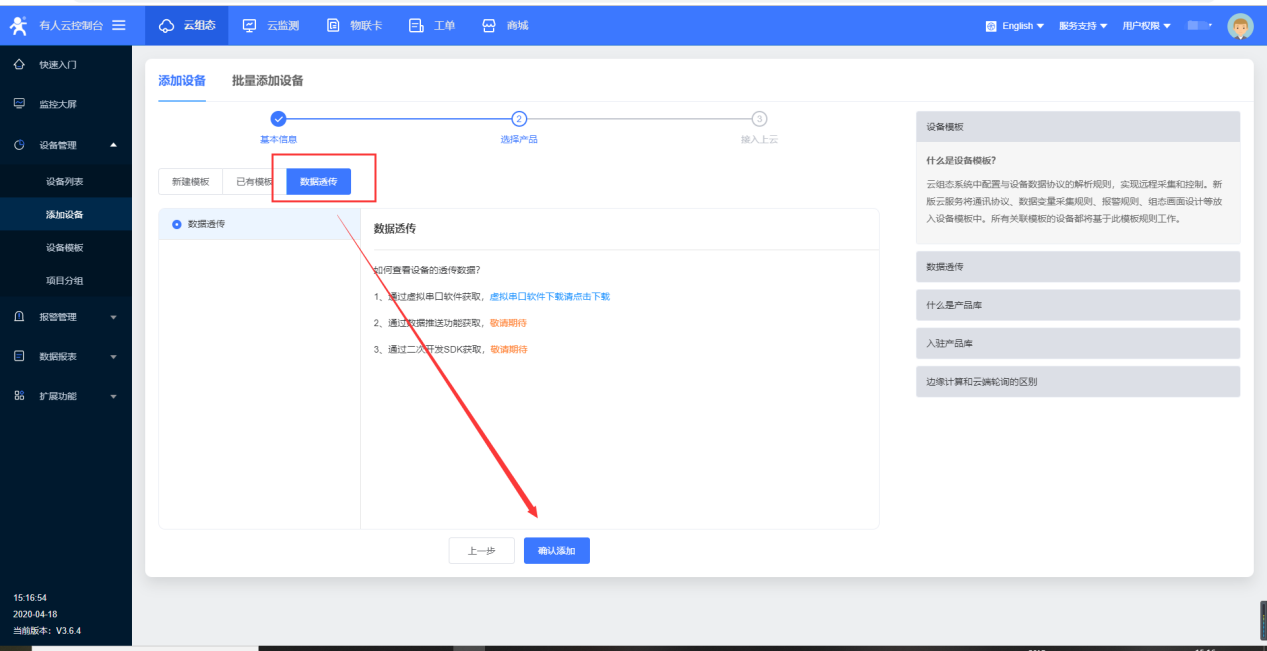

  7、模板数据透传--确认添加--完成

  8、添加好设备后，默认是不在线的，需要模块串口主动上传数据激活设备上线，且由于NB卡出厂默认低功耗，模块无法实时接收服务器下发的数据。可参考低功耗说明：http://www.usr.cn/Download/589.html

  AT 指令要以回车换行结尾

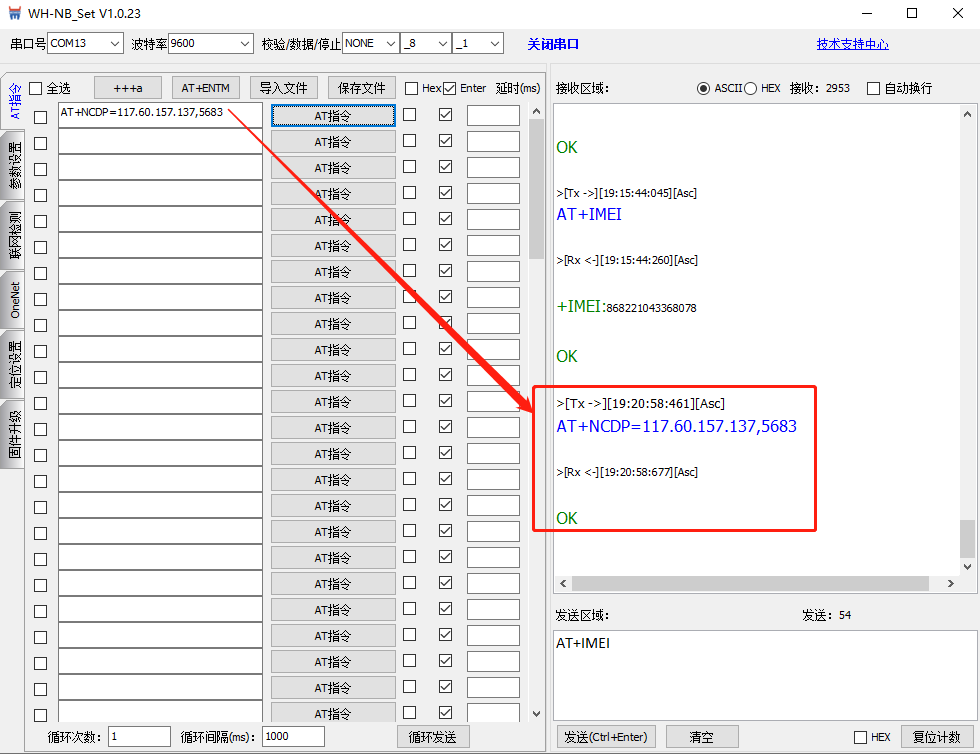

  9、AT+NCDP=117.60.157.137,5683

  设置CoAP服务器地址和端口号

  10、AT+NRB

  重启模块，待串口返回开机打印信息以及OK，则表示模块重启完毕

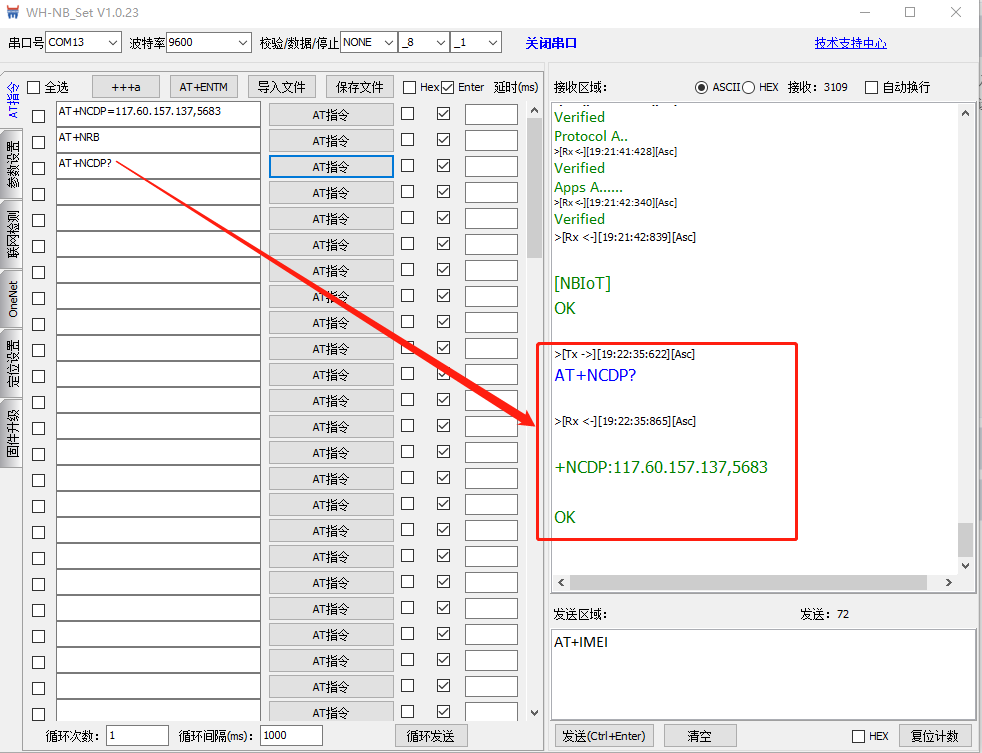

  11、AT+NCDP?

  查询CoAP服务器参数，确认 CoAP 服务器地址和端口号是否已经设置正确

  12、AT+NSMI=1

  使能消息发送通知

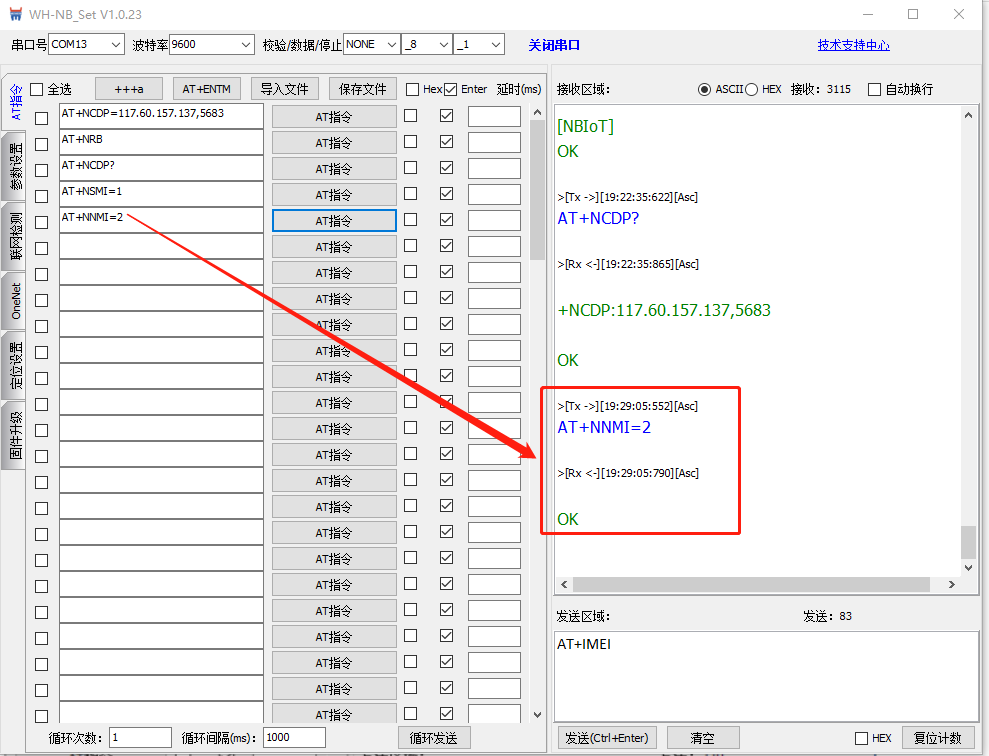

  13、AT+NNMI=2

  使能消息接收通知

  14、AT+COAPRPY=1

  设置/查询 COAP 发送确认功能使能

  COAP 发送确认功能使能使能状态，1：开启;0：关闭

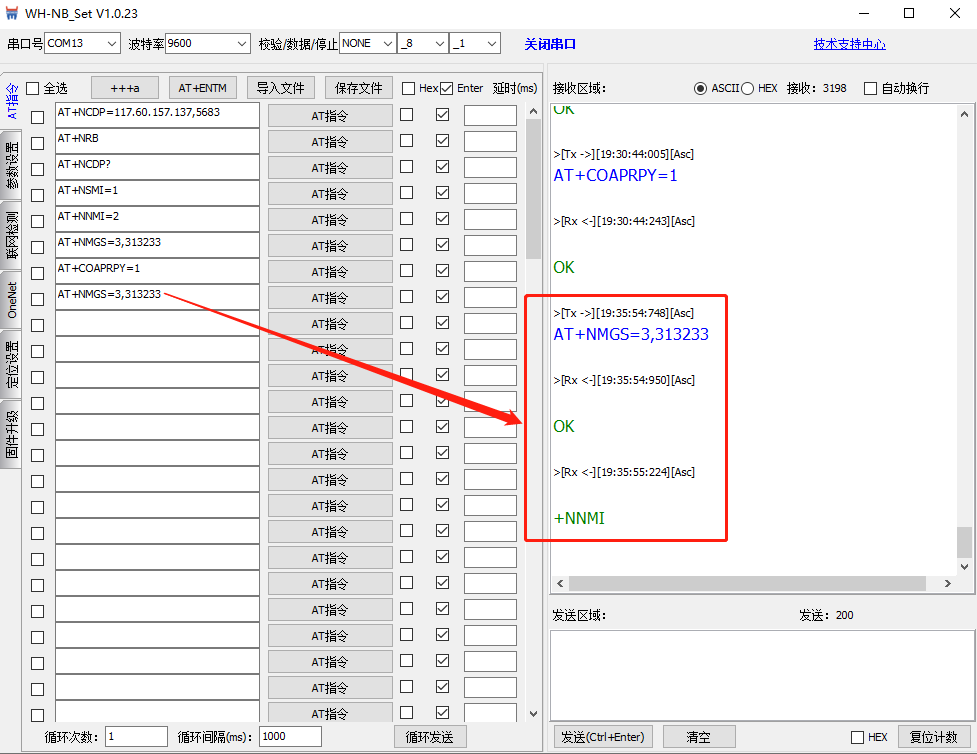

  15、AT+NMGS=3,313233

  发送数据(“3”表示3个字节，“313233”表示16进制的123.该指令发送数据必须以16进制发送)

  +NSMI:SENT

  数据发送通知，表示数据成功发送

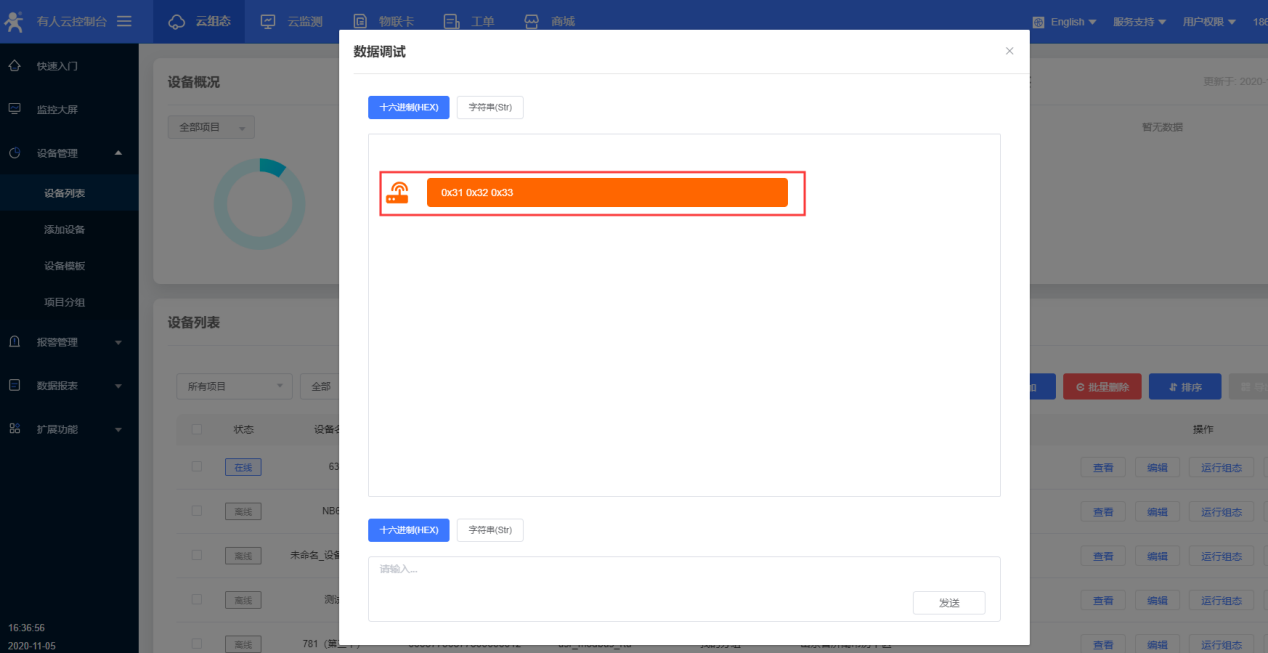

  设备上传第一包数据后可激活设备上线，在有人云的设备列表中点击对应设备后的更多--数据调试，进入数据调试页面，在串口上传数据时，可在该页面看到实时的数据(该页面只能查看实时数据，不能查看历史数据)

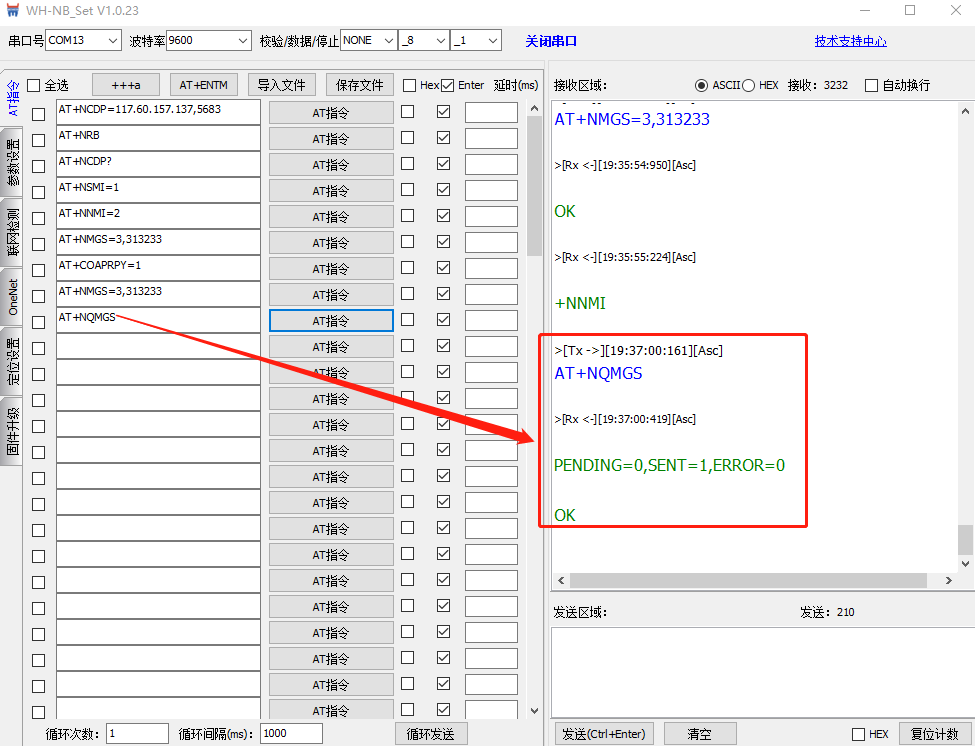

  16、AT+NQMGS

  消息发送统计

  返回：PENDING=0,SENT=1,ERROR=0

  等待发送数据0条，已发送1条，发送错误0条

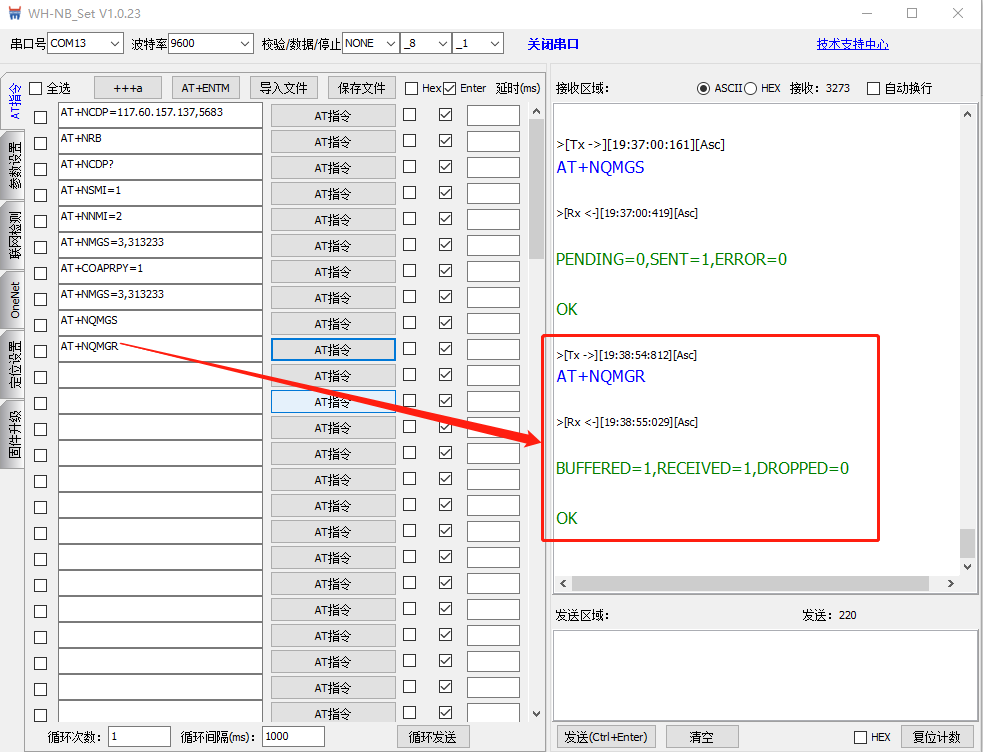

  17、AT+NQMGR

  查询缓存区是否接收到新消息

  返回：BUFFERED=1,RECEIVED=1, DROPPED=0

  当前在下行缓冲中等待读取的数据量为1，终端启动后接收到的消息总数为1，终端启动后终端上消息减少的数量为0

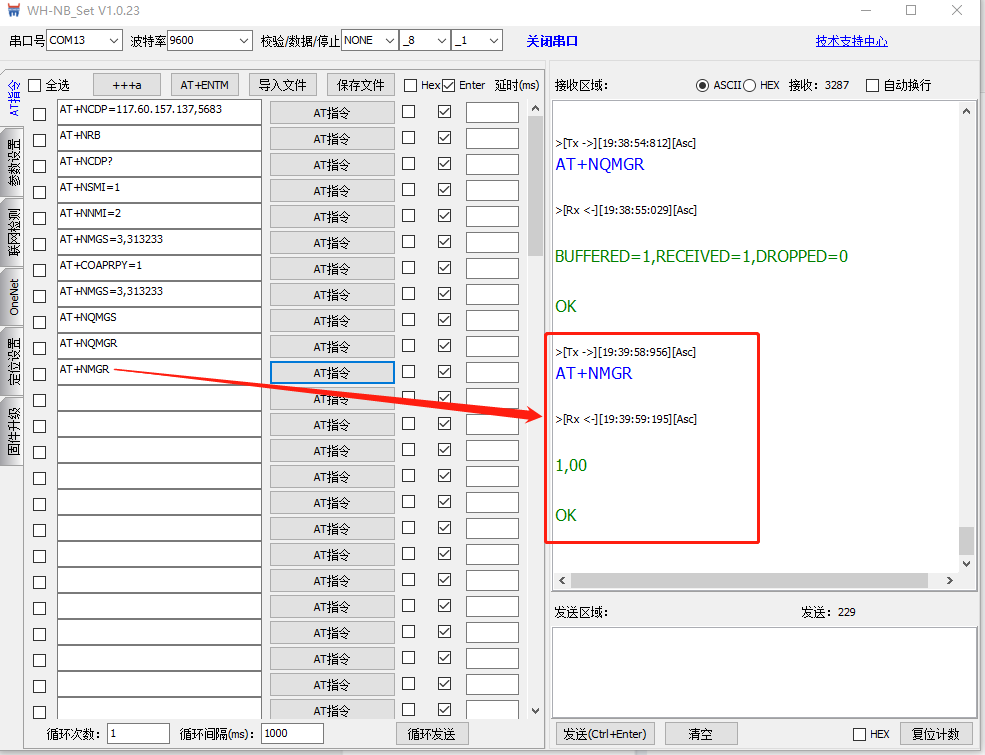

  18、AT+NMGR

  读取缓冲区接收到的消息

  返回：

  1,00

  OK

  读取到一个字节数据，数据内容为00(十六进制的0)因为开启了发送确认，所以发送数据后服务器会返回一个字节的数据00，这是电信云的一个机制，无法关闭，可以接收数据后手动过滤
