赋能物联网行业,连接万物,成就你我

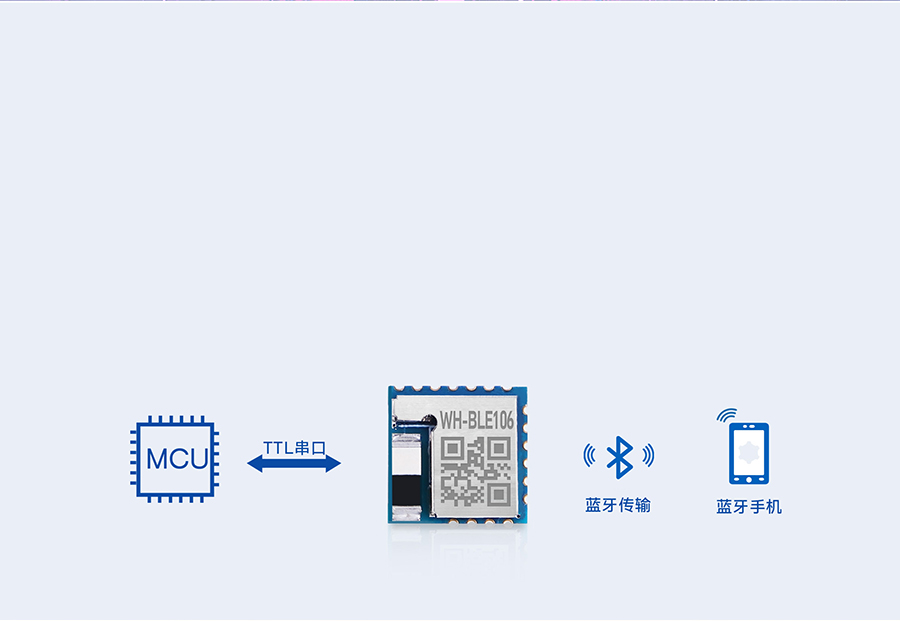

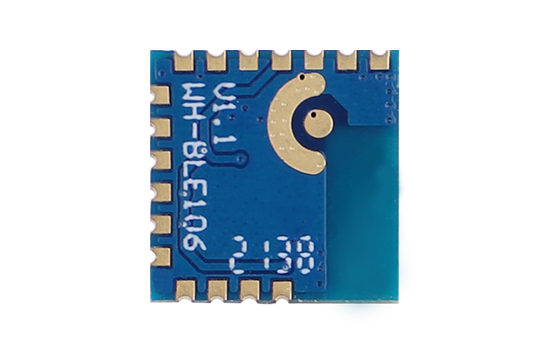

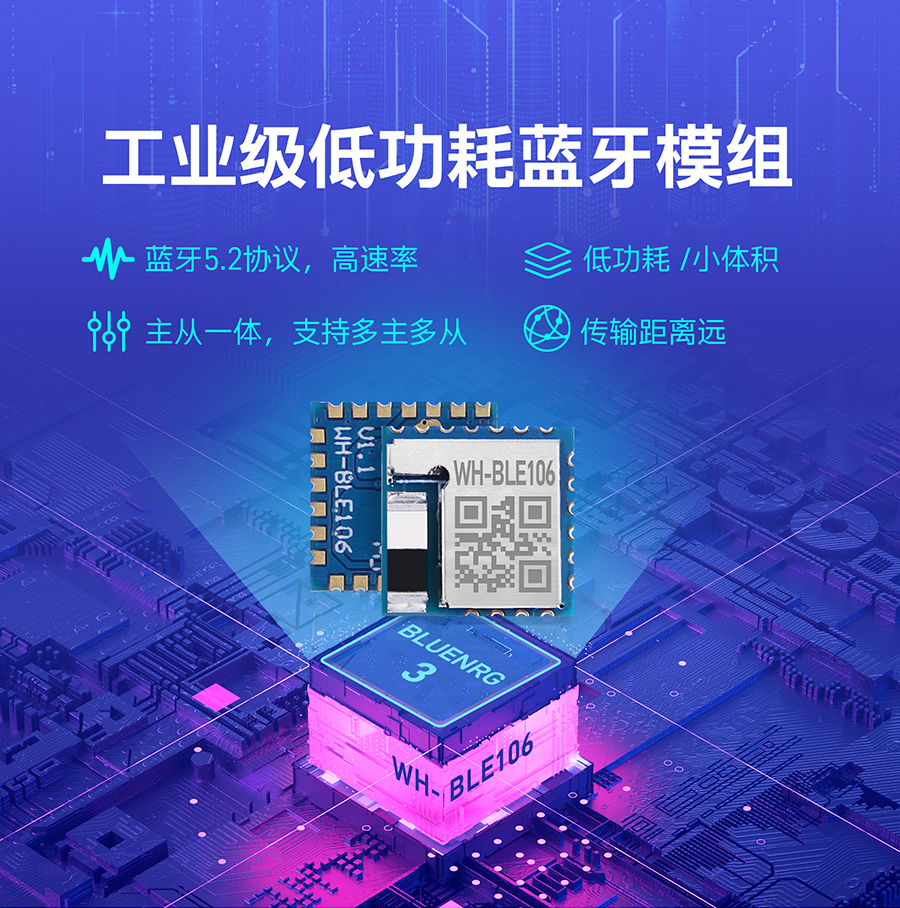

WWH-BLE106支持BLE5.2向下协议,可以使MCU设备 与蓝牙手机进行无线数据透明传输。

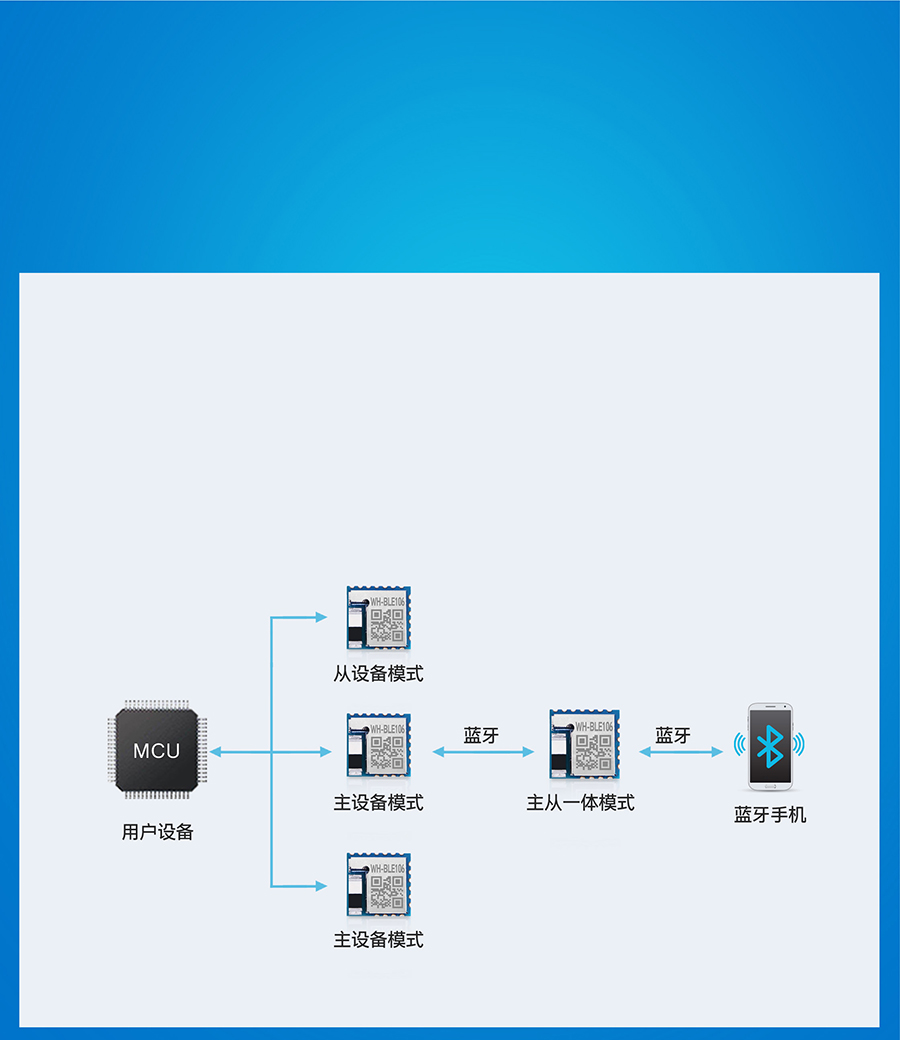

WWH-BLE106模块支持主从一体模式、主设备模式、 从设备模式、广播模式四种模式。

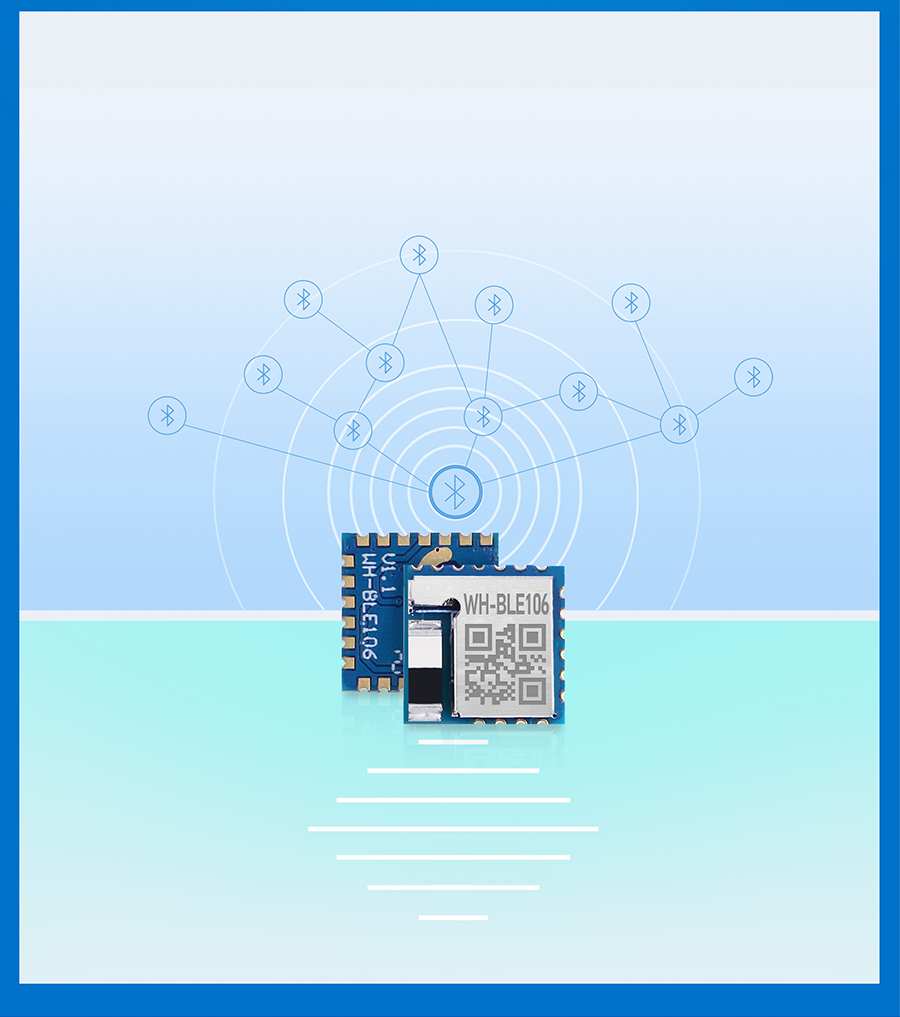

该模式下,WH-BLE106既能被主设备模块连接, 又能连接从设备模块;同时,其支持连接8个随意组合的 主、从设备模组。
该模式下,WH-ble106支持对周围设备一对多发送数据, 同时,支持iBeacon和普通广播模式切换。

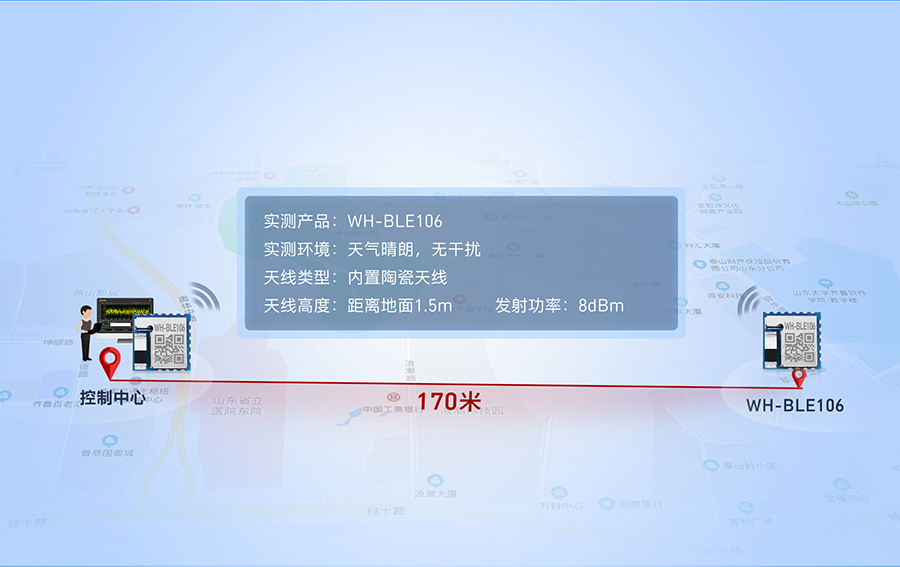

高速率传输,对传距离远达170米。

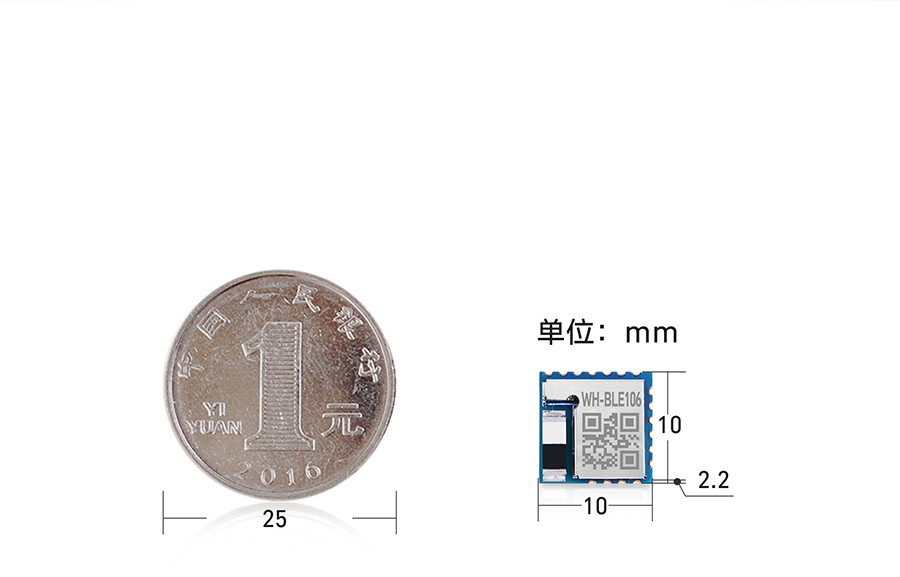

减小嵌入式开发产品的体积

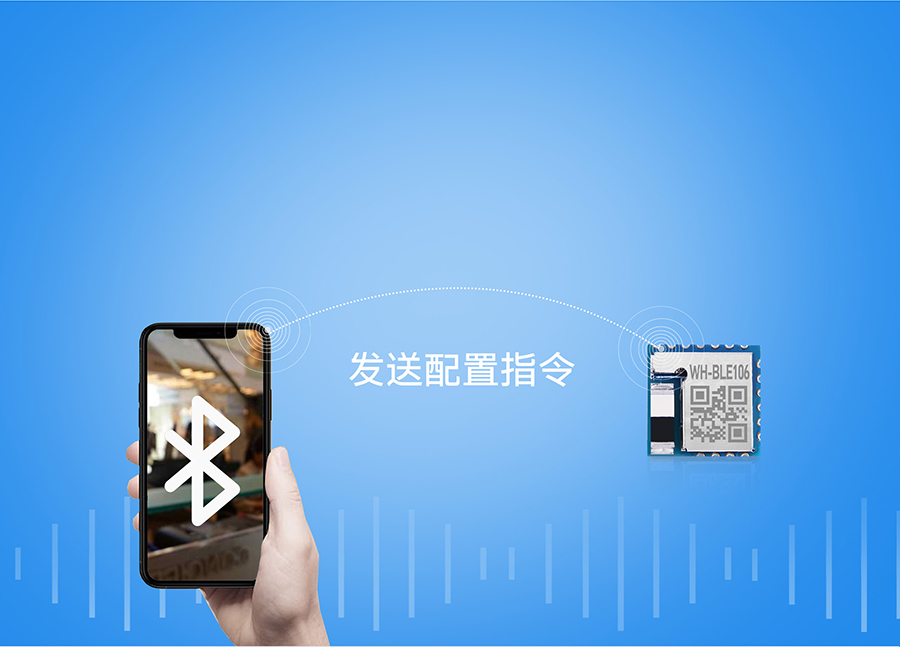

通过手机端APP,可实现空中配置和空中升级。
近距离远程抄表:手持机读取数据、近距离仪表数传等 智能家居:智能电灯、智能门锁、智能空调、居家安防设备等 Beacon室内定位:超市Beacon商品推广、消息推送、室内定位导航、 微信摇一摇、资产管理、景点语音介绍、门禁、考勤、身份识别等 无线遥控遥测:数据采集、设备控制、测量、参数调节以及各 类信号报警等 蓝牙燃气报警:燃气表、燃气报警器;燃气报警既可以使用蓝牙连接手机,也可连接燃气表 智能医疗健康:蓝牙手环、健康体重秤、血糖计、血压计、 脉搏血氧仪、心率带、活动传感器等
近距离远程抄表:手持机读取数据、近距离仪表数传等 智能家居:智能电灯、智能门锁、智能空调、 居家安防设备等 Beacon室内定位:超市Beacon商品推广、 消息推送、室内定位导航、 微信摇一摇、资产管理、景点语音介绍、门禁、考勤、 身份识别等 无线遥控遥测:数据采集、设备控制、测量、 参数调节以及各 类信号报警等 蓝牙燃气报警:燃气表、燃气报警器; 燃气报警既可以使用蓝牙连接手机,也可连接燃气表 智能医疗健康:蓝牙手环、健康体重秤、血糖计、 血压计、 脉搏血氧仪、心率带、活动传感器等
分类
项目
指标
无线参数
无线标准
802.15.1
蓝牙规范
V5.2
频率范围
2.402GHz-2.480GHz
发射功率
-19dBm至+8dBm
用户通过AT指令进行设置
接收灵敏度
≤-96dBm @ 1 Mbps
天线选项
内置:板载天线
硬件参数
数据接口
UART:1200bps - 1Mbps
工作电压
1.7V – 3.6V

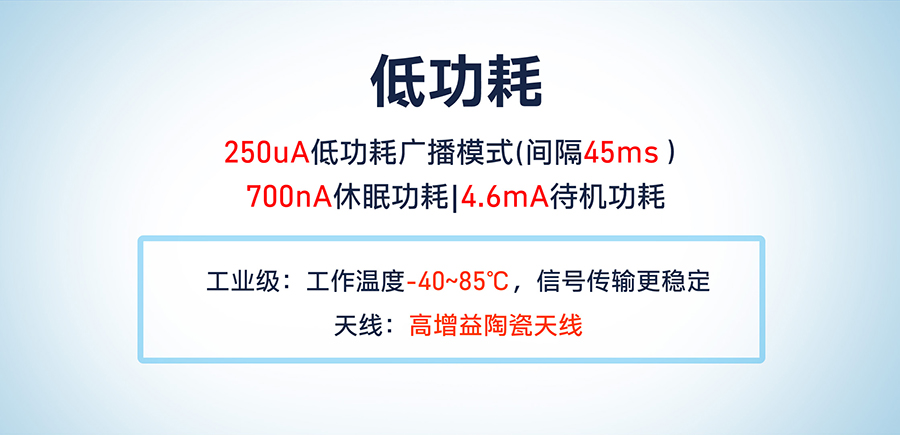

工作电流
700nA~22mA
工作温度
-40-85℃
存储温度
尺寸
10mm x10mm x 2.2mm
软件参数
设备类型
主设备/从设备/主从一体设备
安全机制
128位AES引擎
数据加密
PC1加密
工作模式
主设备模式、从设备模式、广播模式、主从一体模式
设置命令
AT+命令结构
用户配置
串口AT指令、透传AT指令
