两个BLE106一对一透传AT指令

蓝牙之间的透传AT指令的前提是需要两个蓝牙先建立连接,

1、配置蓝牙模式

产品资料:

TCP232-TES串口及网络调试助手软:http://www.usr.cn/Download/27.html

AT指令配置软件http://www.usr.cn/Download/690.html

BLE106说明书:https://www.usr.cn/Download/1126.html

BLE106硬件手册:https://www.usr.cn/Download/1127.html



准备两个BLE106106串口接电脑,上电,打开AT指令配置软件分别配置两个模块参数。(一个为主机模式、一个为从机模式)



蓝牙串口默认参数:波特率 57600、无校验、8 位数据位、1 位停止位。

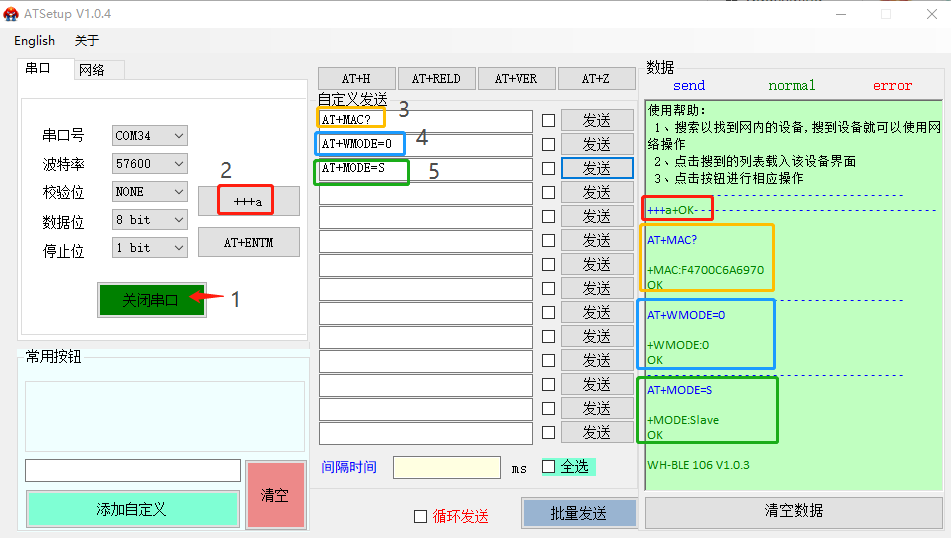

a. 从设备配置,正确打开串口后:

1. 发送+++a进入串口AT指令模式

2. 确定该模块的MAC地址:AT+MAC?

3. 配置当前传输方式为透明传输:AT+WMODE=0

4. 切换当前工作模式为从设备模式,切换完成后模块会自动重启:AT+MODE=S

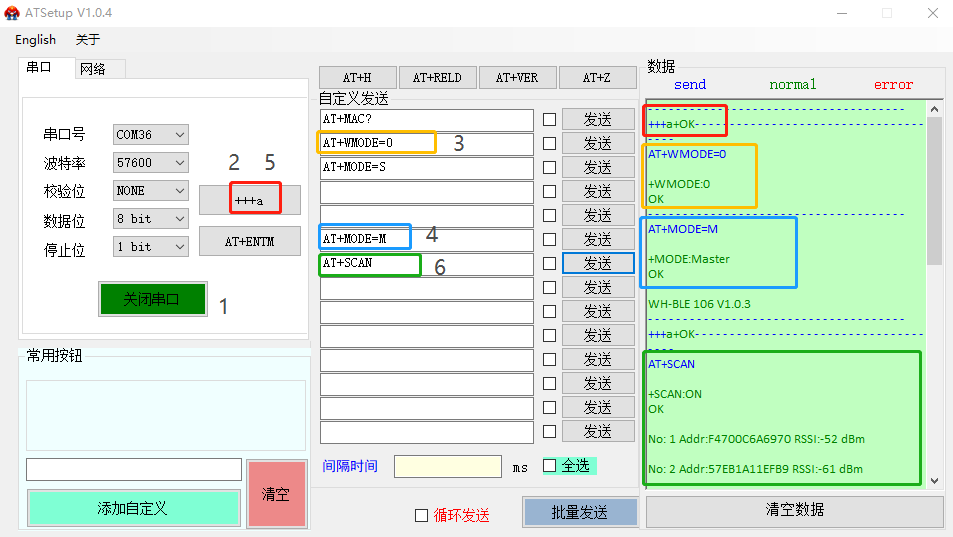

b. 主设备配置:

1. 换另一个模块,打开串口发送+++a进入串口AT指令模式

2. 切换当前工作模式为主设备模式,切换完成后自动重启:

AT+MODE=M

3. 发送+++a再次进入串口AT指令模式

4. 配置当前传输方式为透明传输:

AT+WMODE=0

5. 发送蓝牙扫描指令:

AT+SCAN





6. 根据扫描结果进行连接,连接可通过两种方式发起(二选一):

AT+CONN=numnum为扫描列表中从机MAC所在位置的序号)

AT+CONN=MACMAC为从设备模式MAC地址,从设备模式可通过AT+MAC查询)

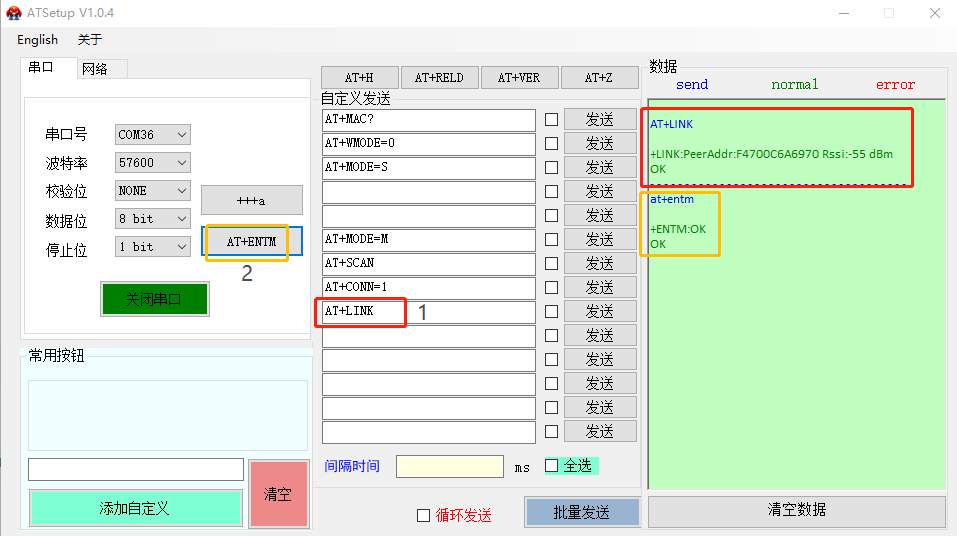

7. 执行完成连接操作后,发送link指令可查询是否连接成功:

AT+LINK

8. 查询连接成功后,发送指令退出AT模式即可进行数据透传:

AT+ENTM







2、数据互传

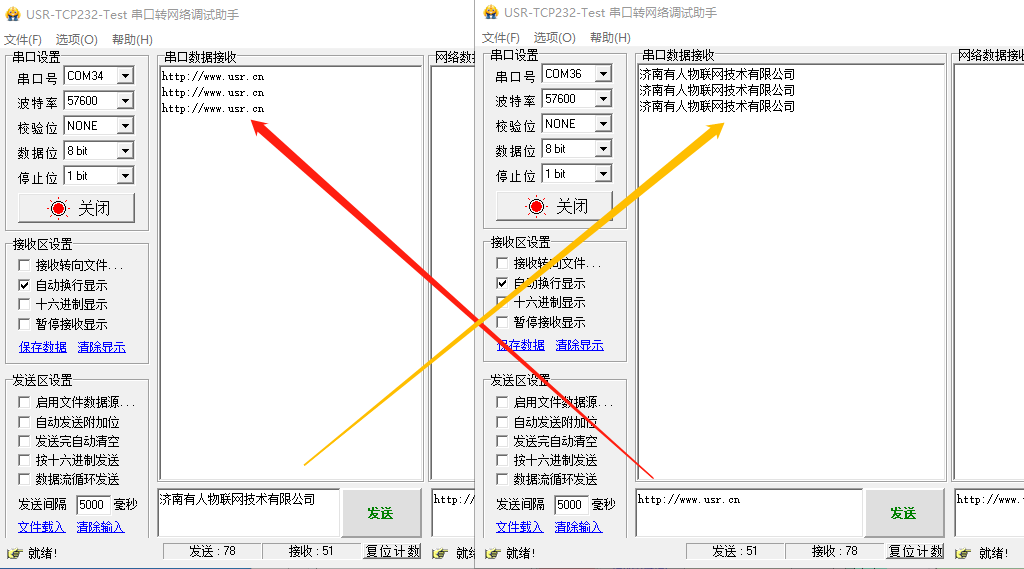

关闭AT指令设置软件的串口后打开串口测试软件,可以进行数据透传通信测试。





3、透传AT指令

在透传中只需要加入待设置模块的 6 位密码加指令就可以:比如查询版本号:000000,AT+CIVER?回车通过这样的格式可以在数据传输过程中无需切换进入指令模式就可以设置和查询参数。

AT指令详情可看BLE106说明书at指令集部分的说明。
