WH-BLE105 定点模式方式四的一主三从测试示例
2022-01-24


WH-BLE105定点模式方式四的一主三从测试示例

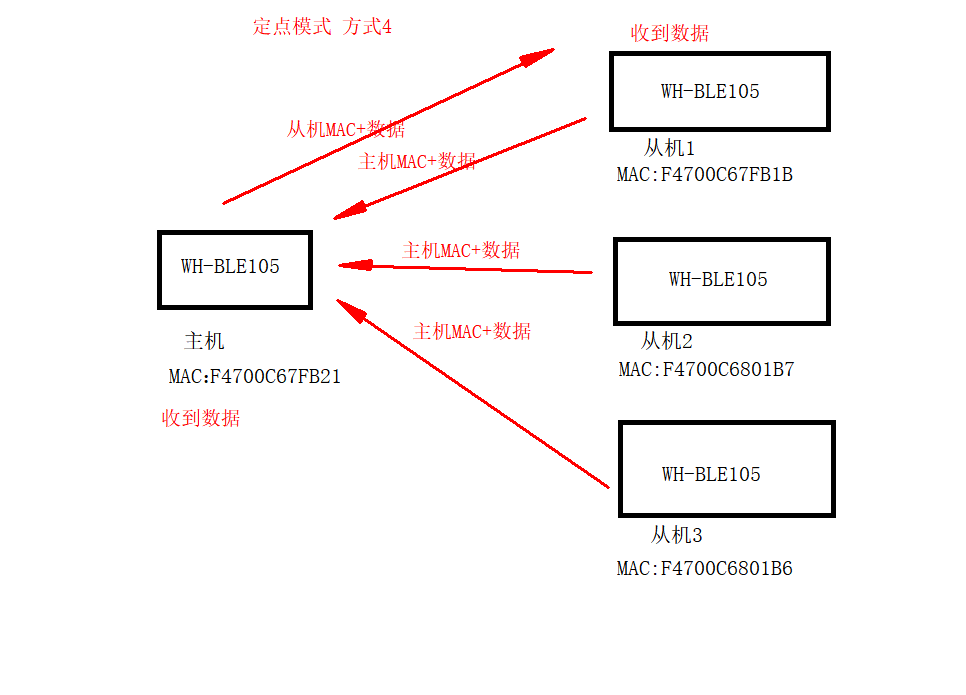

一、连接框图:

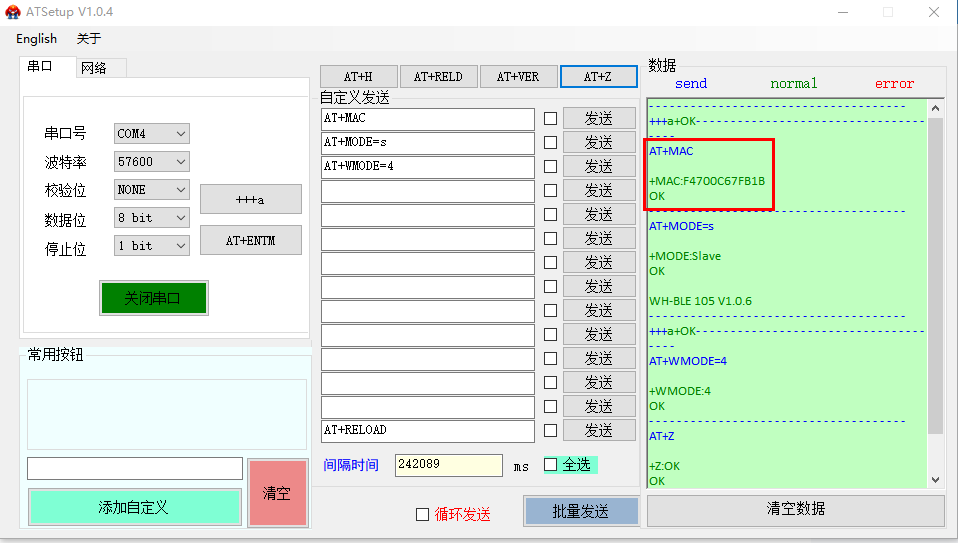

二、WH-BLE105从机1模块参数设置:

1、COM4串口设置从机模式

(1)发送+++a进配置

(2)发送AT+MAC查询从机MAC:F4 70 0C 67 FB 1B

(3)发送AT+MODE=s 设置从机模式

(4)自动重启

2、设置定点模式方式四

(1)发送+++a进配置

(2)发送AT+WMODE=4 设置定点模式方式四

(3)发送AT+Z保存重启



备注:设置步骤如下截图:

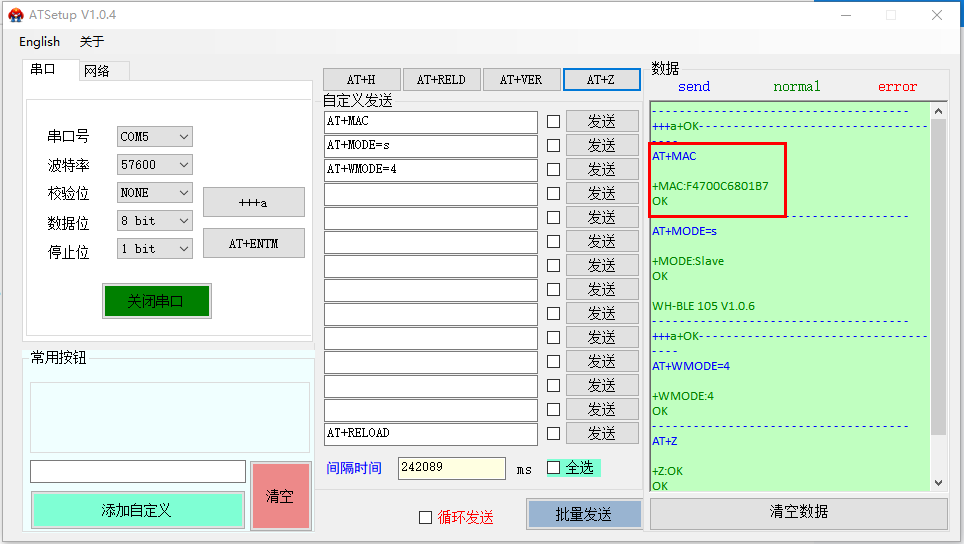

三、WH-BLE105从机2模块参数设置:

1、COM5串口设置从机模式

1)发送+++a进配置

2)发送AT+MAC查询从机MAC:F4 70 0C 68 01 B7

3)发送AT+MODE=s 设置从机模式

4)自动重启

2、设置定点模式方式四

1)发送+++a进配置

2)发送AT+WMODE=4 设置定点模式方式四

3)发送AT+Z保存重启



备注:设置步骤如下截图:

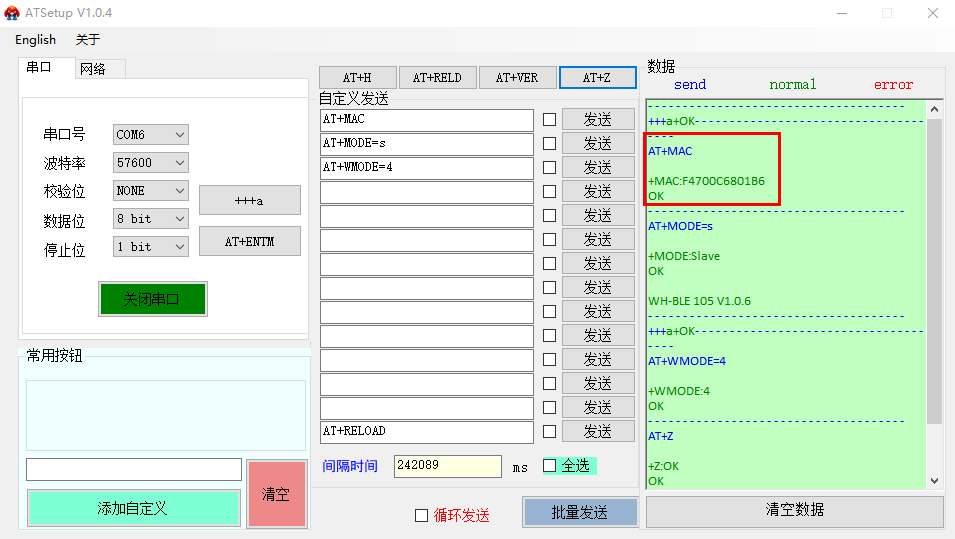

四、WH-BLE105从机3模块参数设置:

1、COM6串口设置从机模式

1)发送+++a进配置

2)发送AT+MAC查询从机MAC:F4 70 0C 68 01 B6

3)发送AT+MODE=s 设置从机模式

4)自动重启

2、设置定点模式方式四

1)发送+++a进配置

2)发送AT+WMODE=4 设置定点模式方式四

3)发送AT+Z保存重启



备注:设置步骤如下截图:

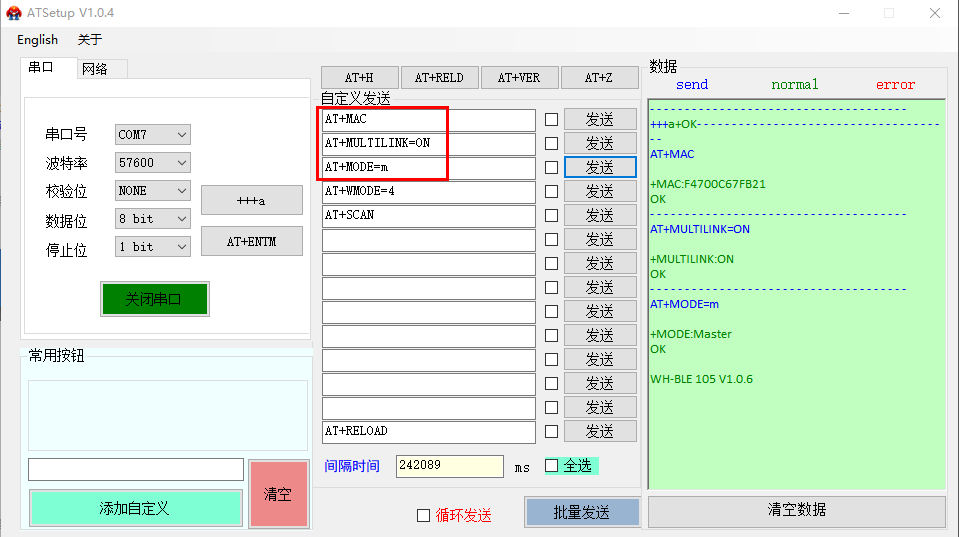

五、WH-BLE105主机模块参数设置:

1、COM7串口设置主机模式

(1)发送+++a进配置

(2)发送AT+MAC查询主机MAC:F4 70 0C 67 FB 21

(3)开启多连接模式: AT+MULTILINK=ON

(4)发送AT+MODE=m 设置主机模式

(5)自动重启

2、设置定点模式方式四

(1)发送+++a进配置

(2)发送AT+WMODE=4 设置定点模式方式四

(3)发送AT+Z保存重启



备注:设置步骤如下截图:







3、主机扫描并连接从机,确定连接状态,退出配置

(1)发送+++a进配置

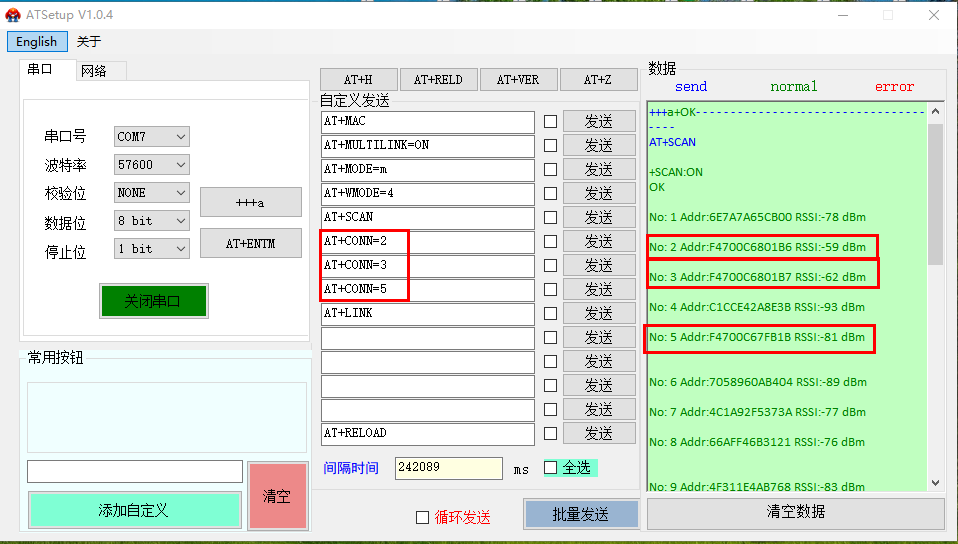

(2)发送蓝牙扫描指令AT+SCAN 扫描从机蓝牙,找到3个从机MAC对应的序号No

(3)根据扫描结果进行连接,依次发送AT+CONN=2、AT+CONN=3、AT+CONN=5,连接3个从机

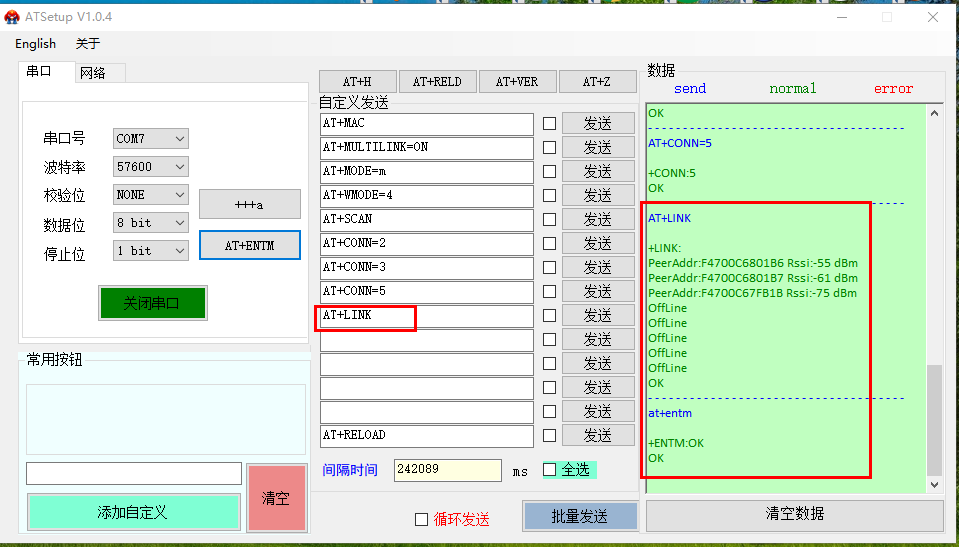

(4)发送 link 指令可查询是否连接成功,可以发送AT+LINK

(5)查询连接成功后,发送指令退出 AT 模式即可进行数据传输: AT+ENTM



备注:设置步骤如下截图:







六、WH-BLE105从机和WH-BLE105主机通讯测试:

WMODE=4 时,数据发送前需增加 MAC 协议头,但接收时无协议头指示,具体可参考示例截图。

备注:COM7 接的主机,COM4接的从机1,COM5接的从机2,COM6接的从机3。

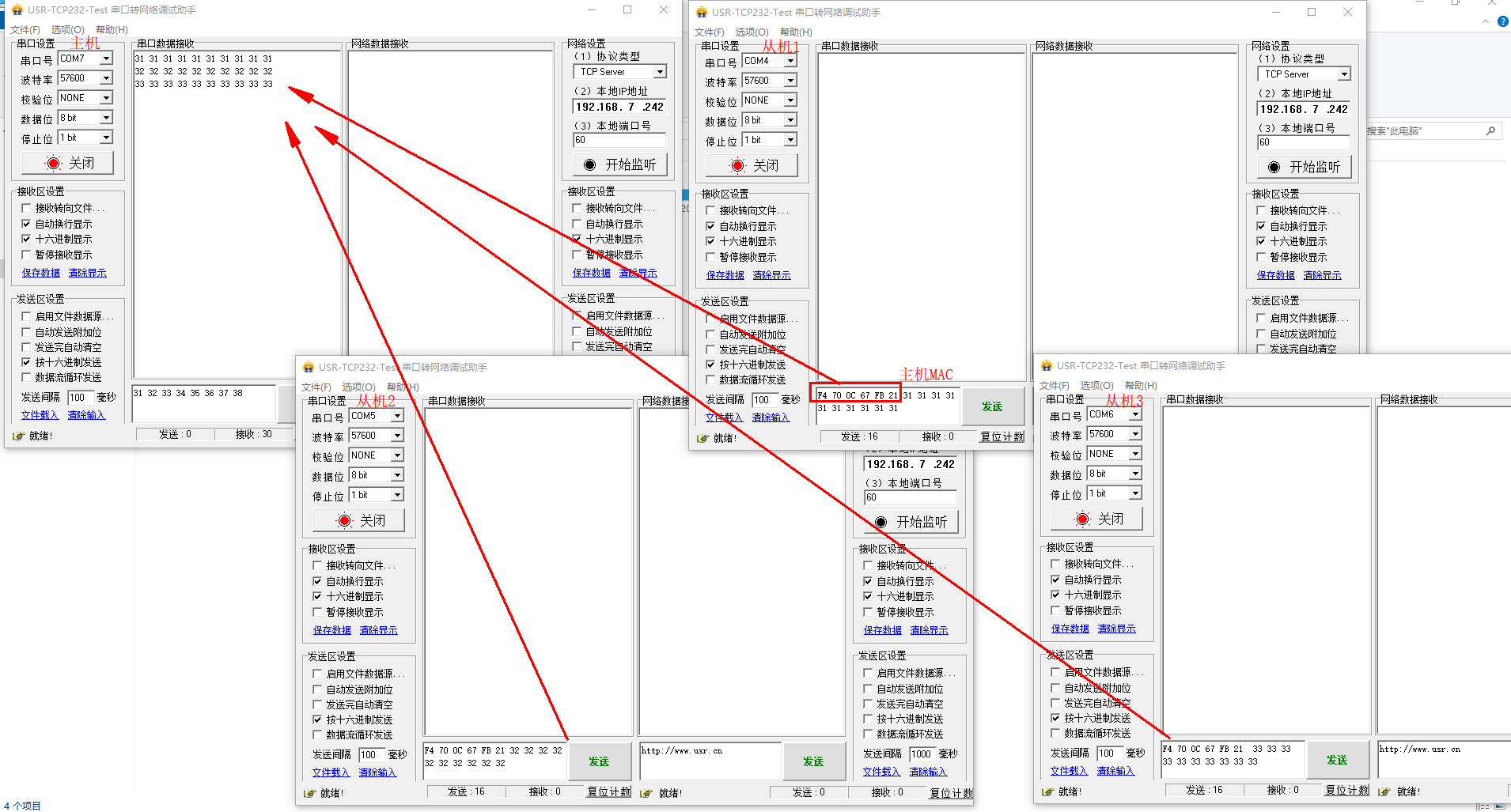

1、从机给主机发送数据:

3个从机发送HEX十六进制数据,前面带主机MAC,主机可以收到3个从机发送的数据。

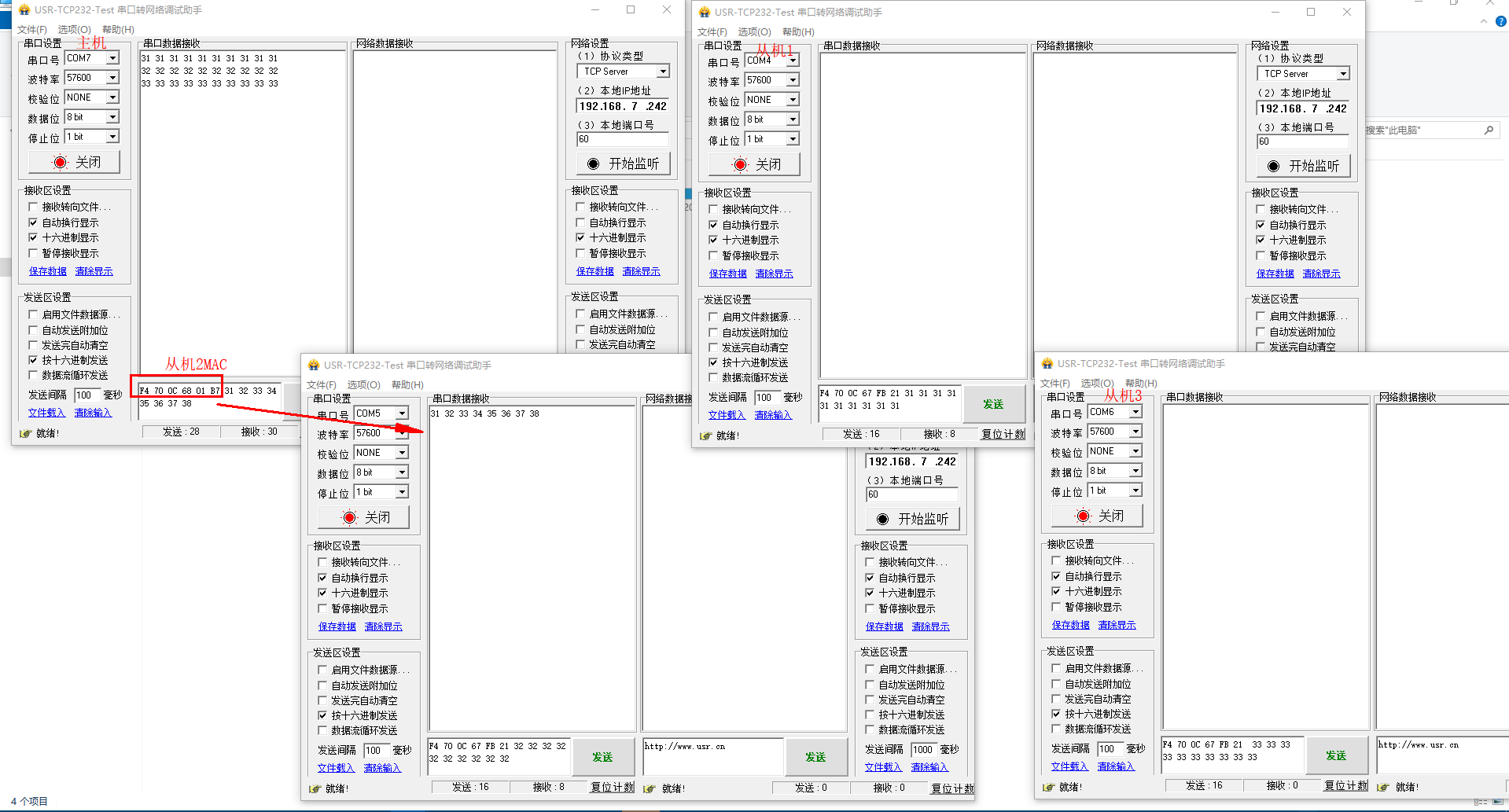

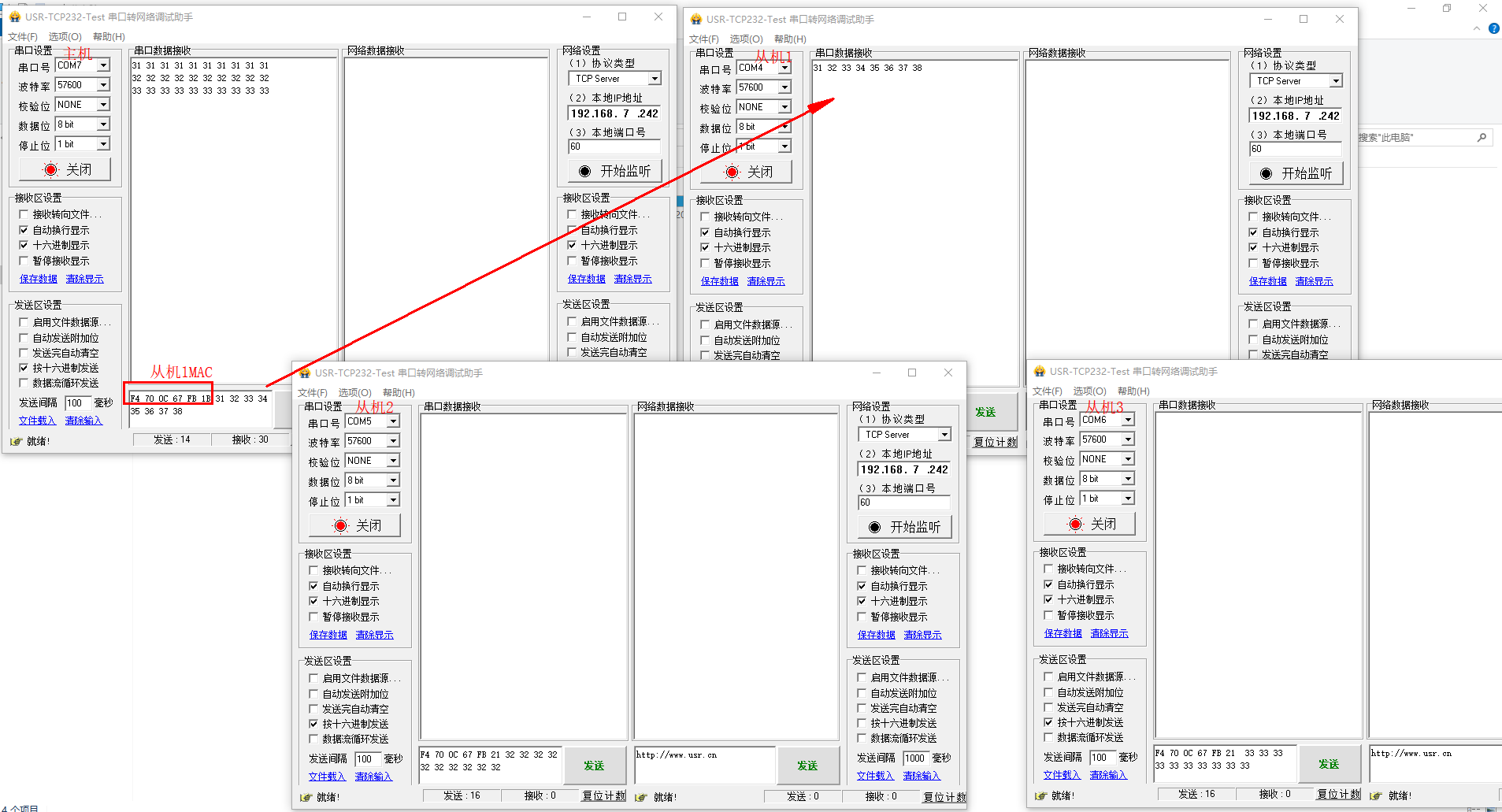

2、主机给从机1发送数据:

主机发送十六进制数据,前面带从机1的MAC,从机1接收到主机发送的数据。

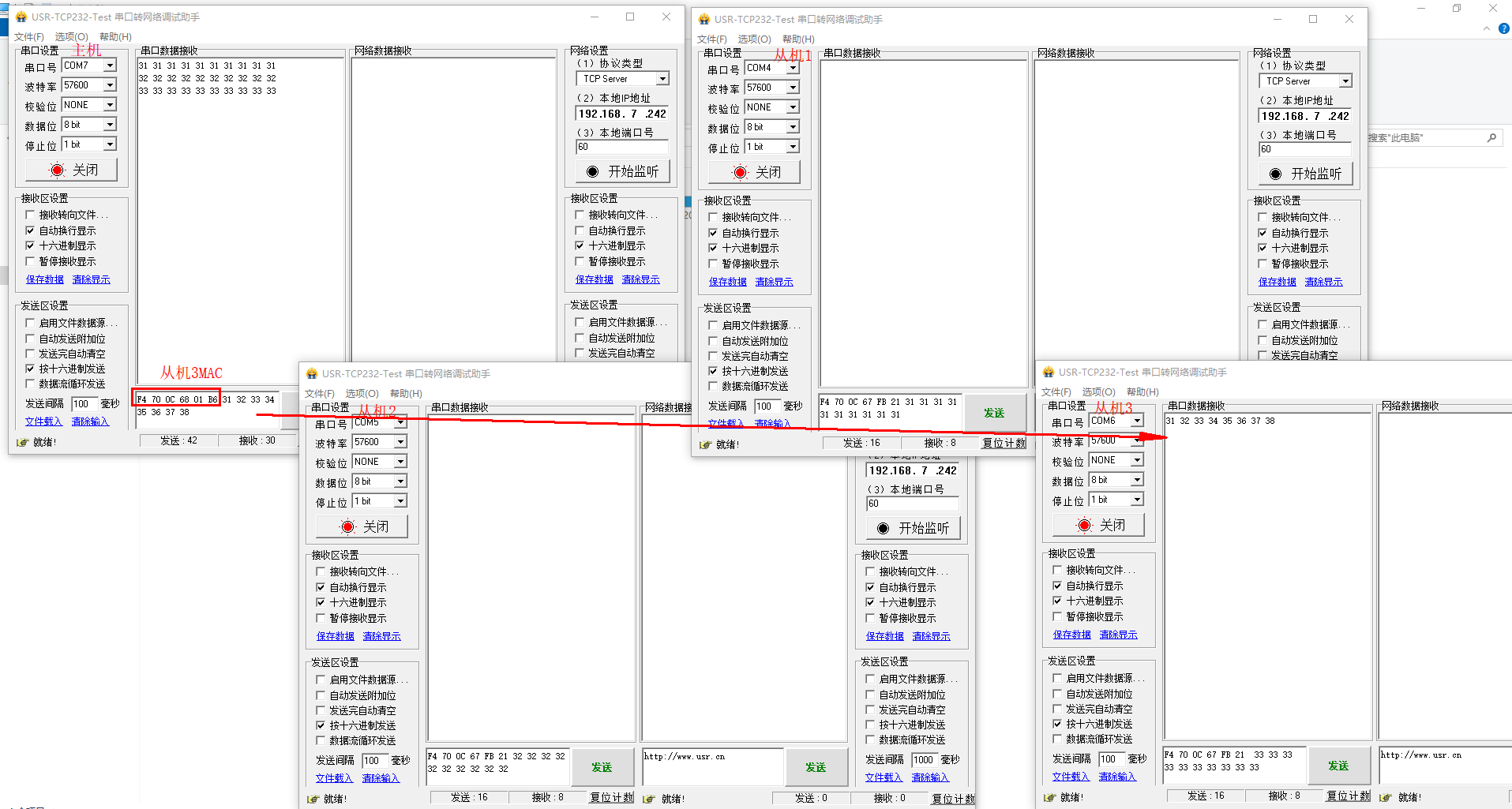

3、主机给从机2发送数据:

主机发送十六进制数据,前面带从机2的MAC,从机2接收到主机发送的数据。



4、主机给从机3发送数据:

主机发送十六进制数据,前面带从机3的MAC,从机3接收到主机发送的数据。
