分类

参数项

数值

供电参数

工作电压

DC5.0～24.0 V

工作电流

97mA@5V

供电方式

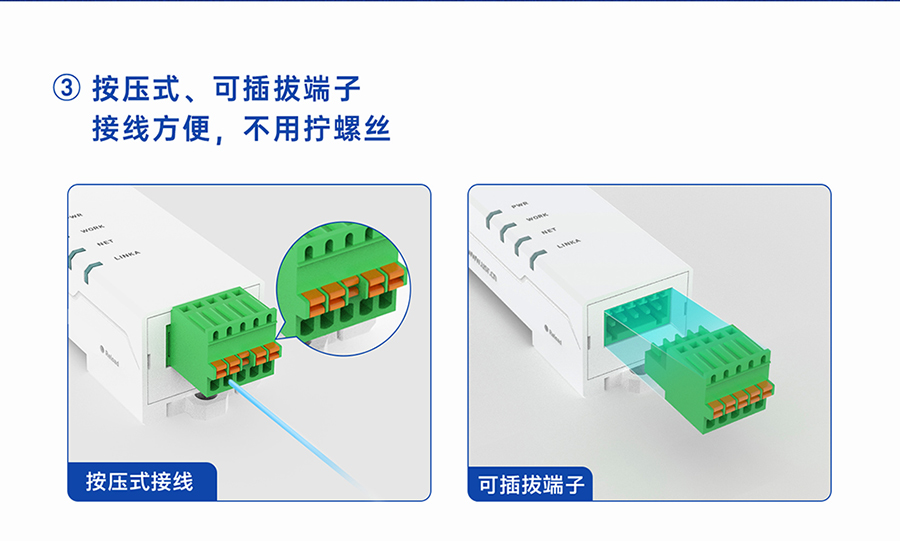

按压式端子接线

硬件接口

网口规格

RJ45、10/100Mbps、交叉直连自适应

串口数

DR132：RS232*1

DR134：RS485*1

串口波特率

600-230.4K（bps）

数据位

7、8

校验位

数据位为7位时，支持Odd、Even、Mark、Space；

数据位为8位时，支持None、Odd、Even

其他

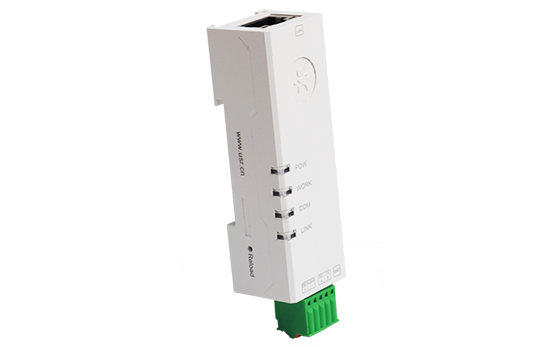

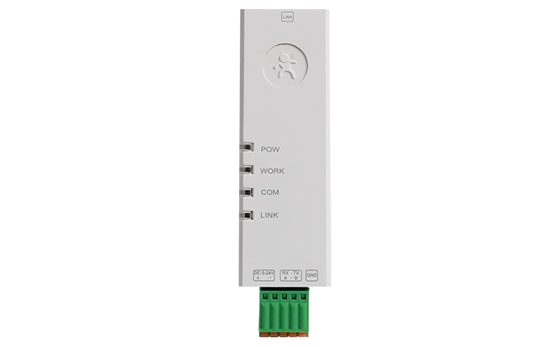

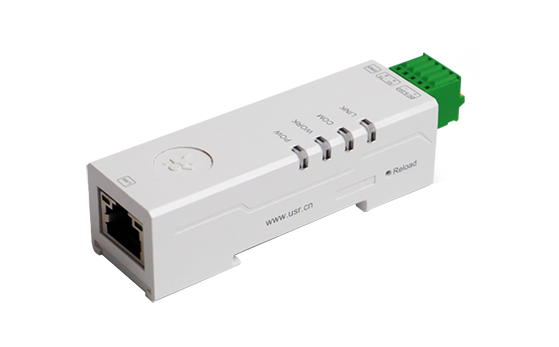

一键恢复出厂设置按键、指示灯（POW、WORK、COM、LINK）

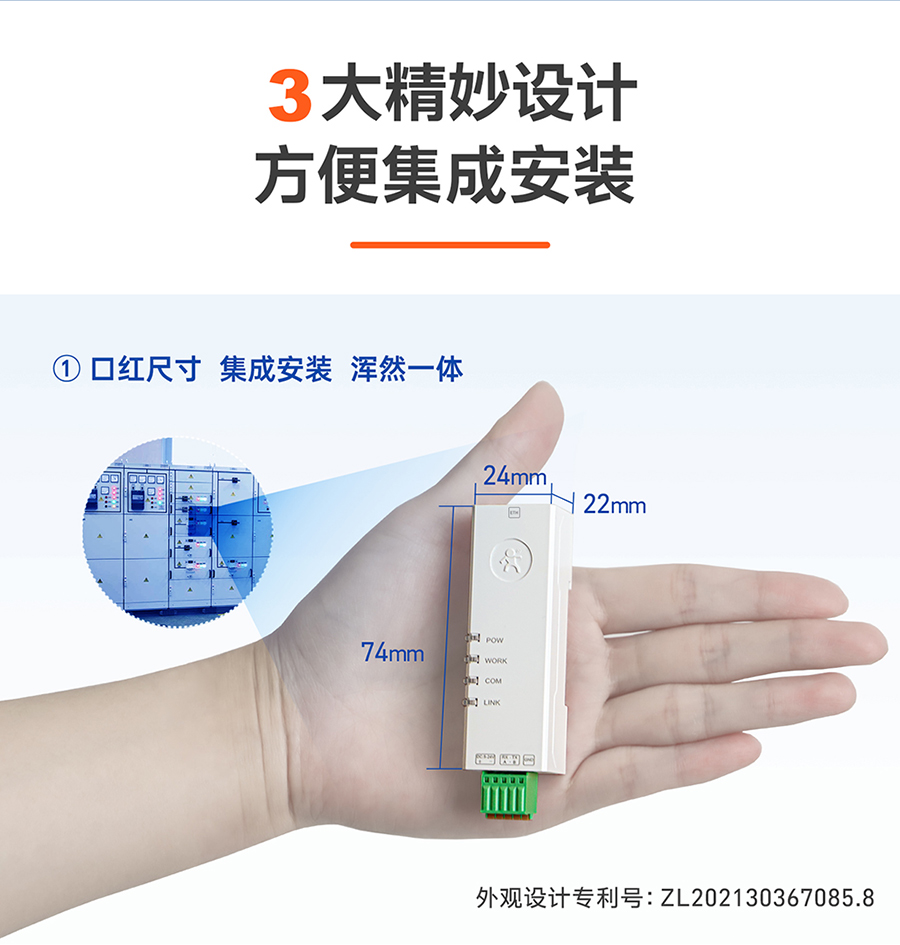

产品尺寸

规格(L*W*H)

74*24*22mm（长* 宽* 高，不含端子）

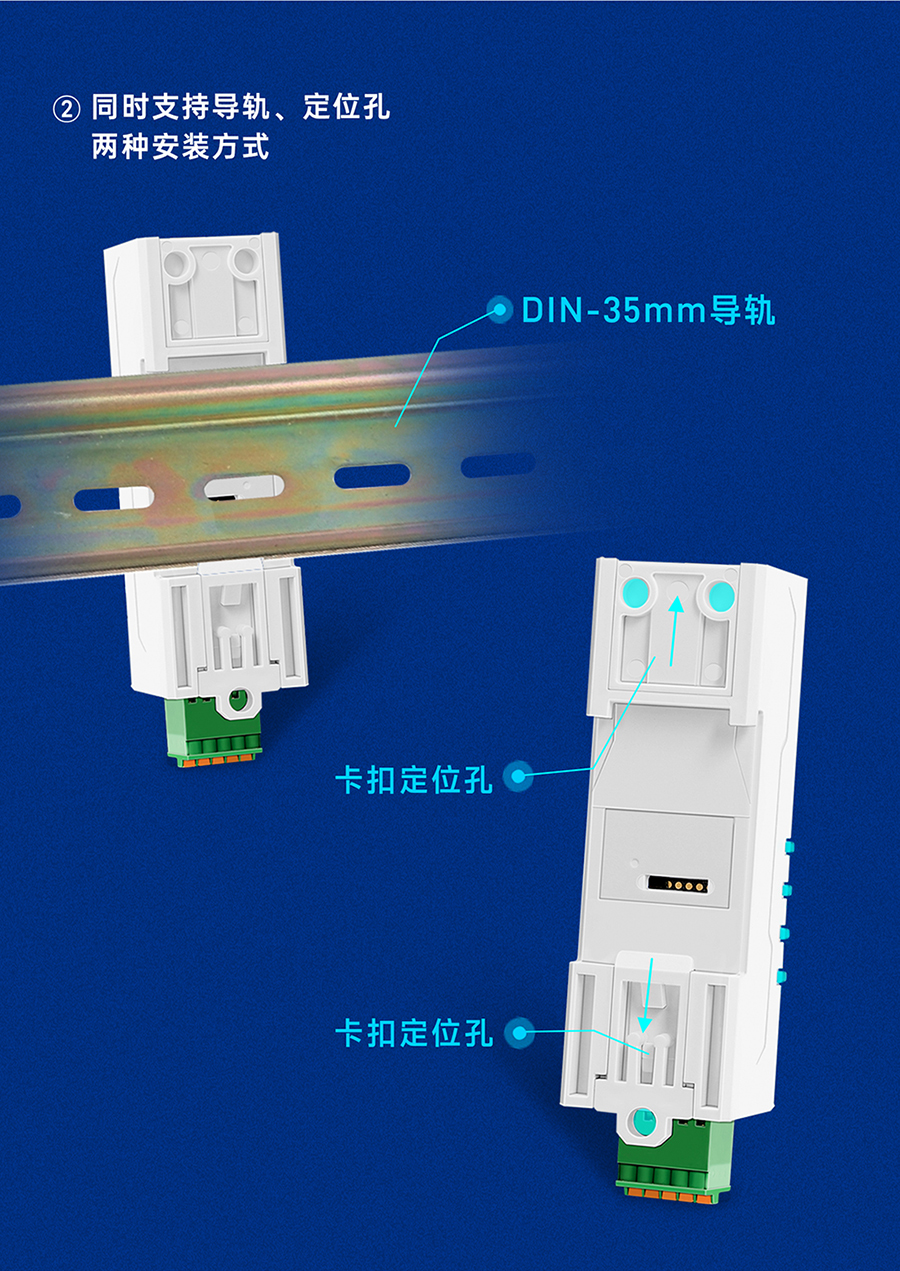

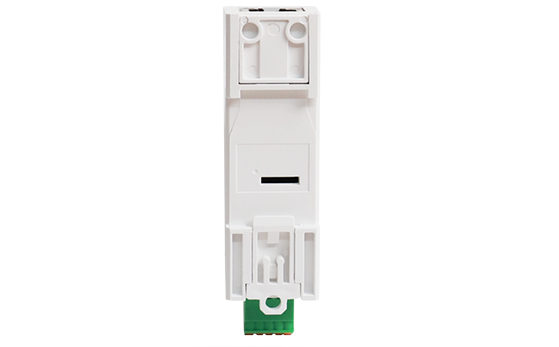

安装方式

导轨式安装

工作环境

工作温度

-40～85℃

存储温度

-40～105℃

工作湿度

5%～95% RH(无凝露)

存储湿度

5%～95% RH(无凝露)

防护等级

静电：接触放电4KV，空气放电4KV

浪涌：电源1KV，网口串口1KV

电快速脉冲群：电源1KV，网口串口500V

软件功能

网络协议

IP、TCP/UDP、ARP、ICMP、IPV4、HTTP

工作模式

TCP Server/TCP Client/UDP Server/UDP Client/Httpd Client

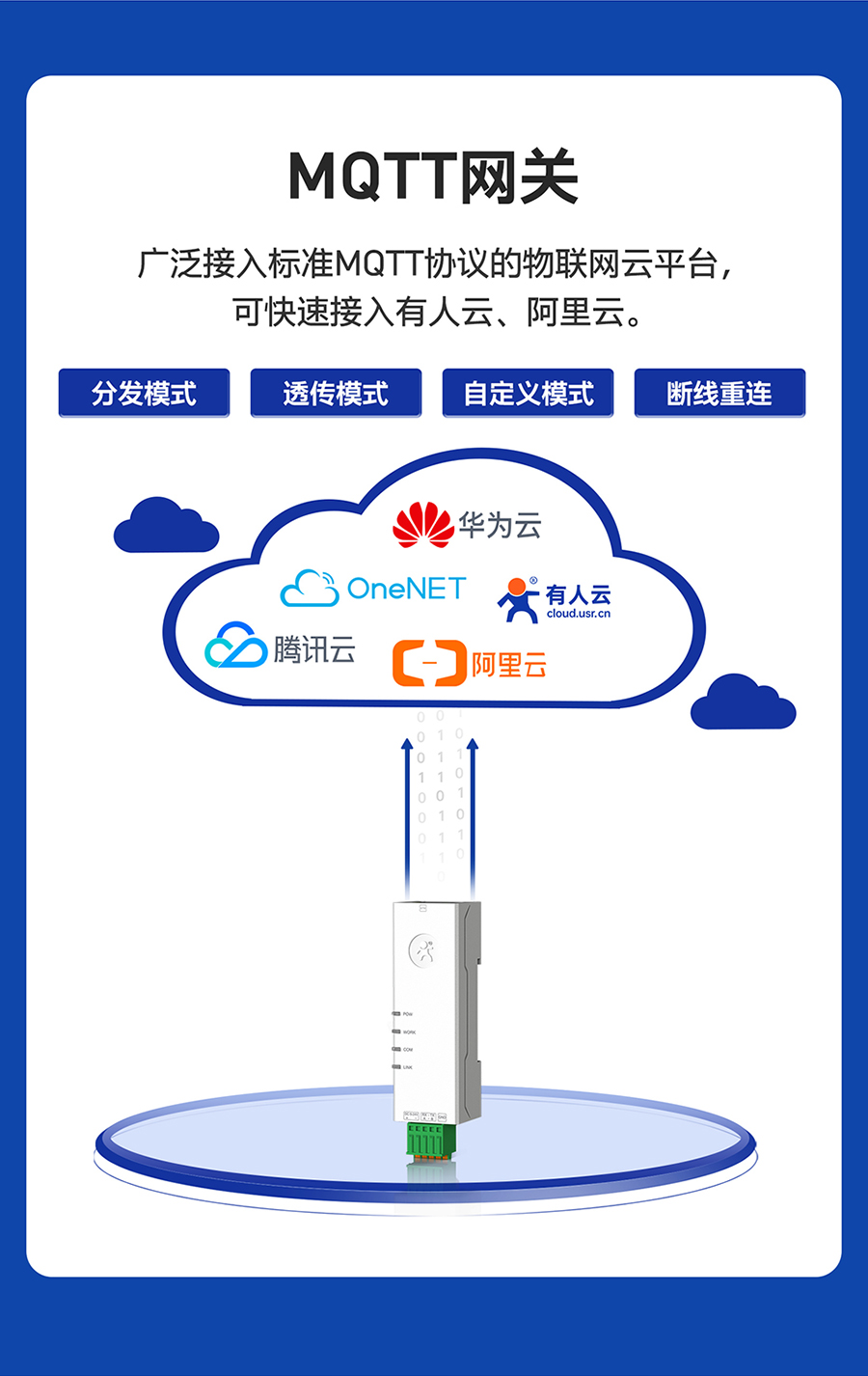

MQTT模式

支持,可快读连入阿里云

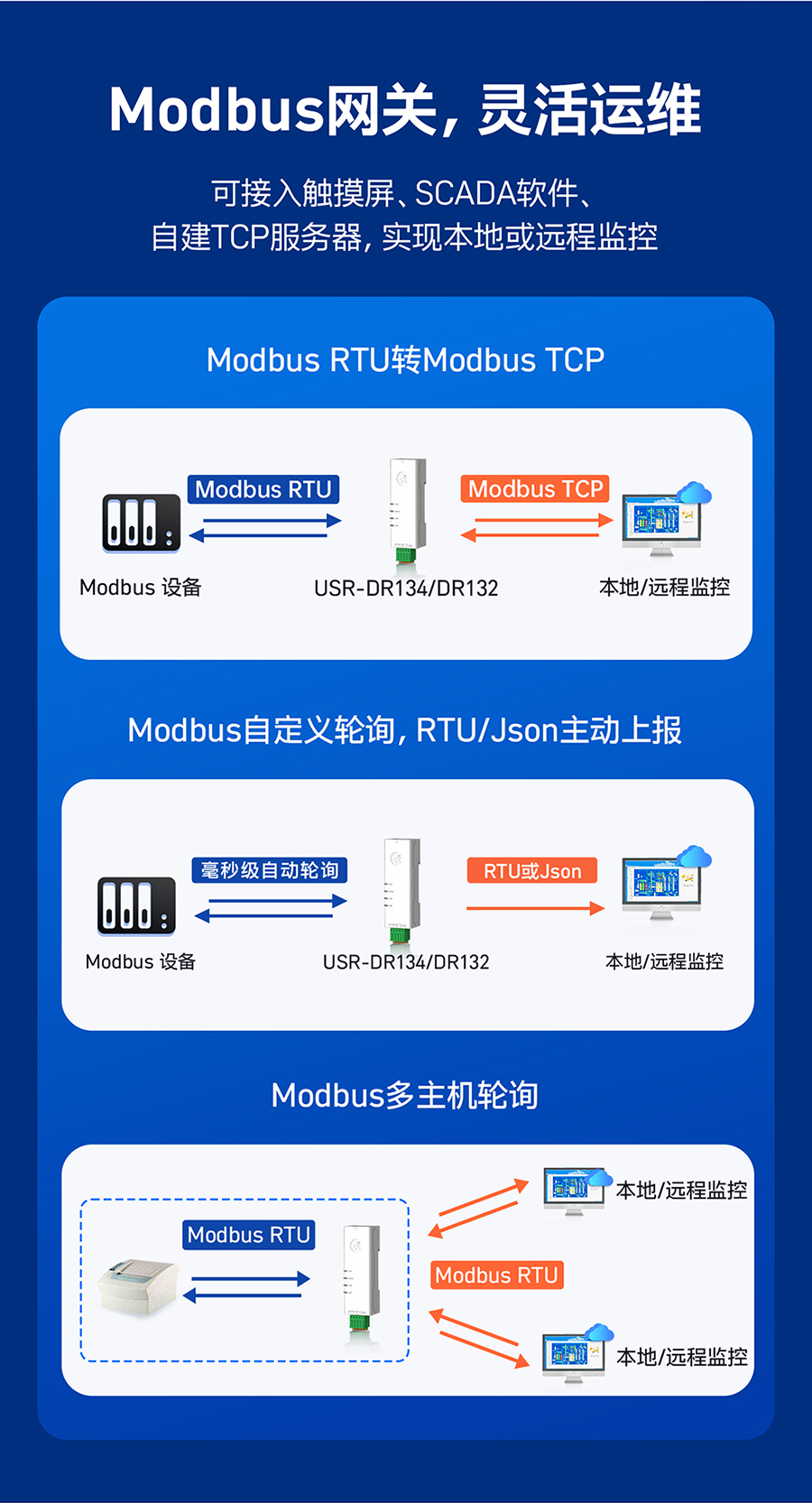

Modbus网关

支持ModbusTCP/RTU协议转换、Modbus多主机轮询、Modbus自定义轮询

Modbus自定义轮询

支持指令自动轮询，最多5条，可选透传/JSON协议上报

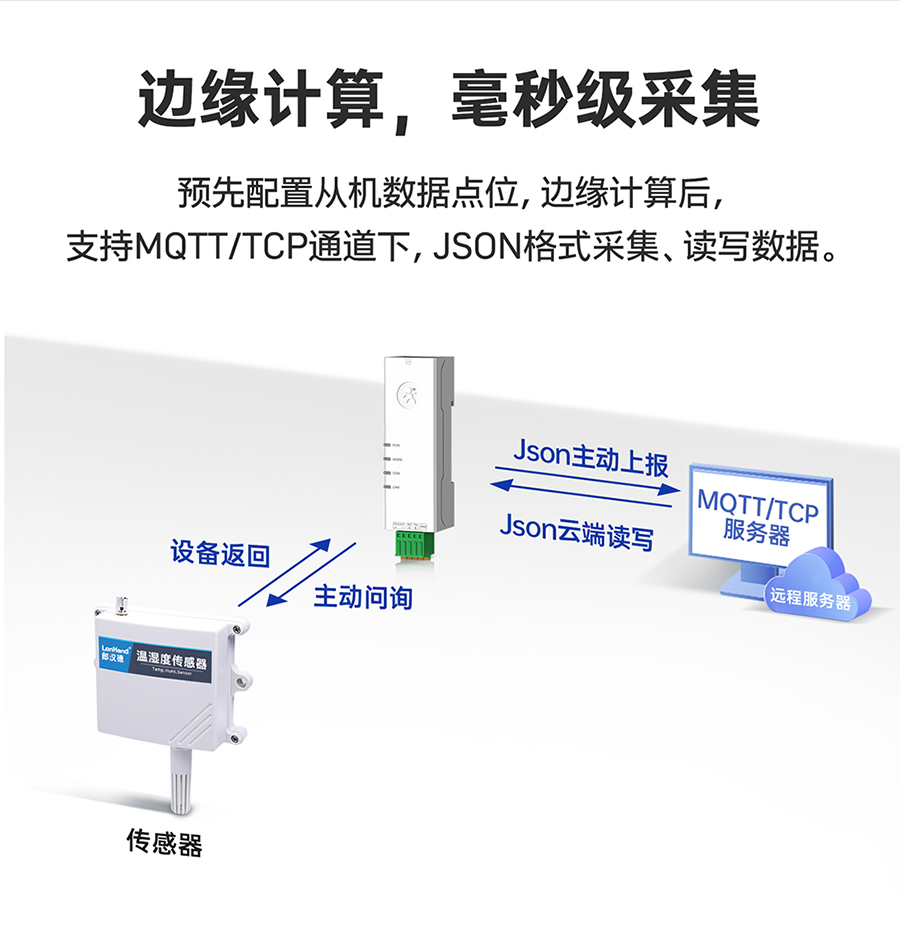

边缘计算

支持，最多25点位

UDP组播

支持

短连接

支持

连接清除缓存

支持

网络缓存

发送：6Kbyte；接收：6Kbyte

串口缓存

接收：1Kbyte
