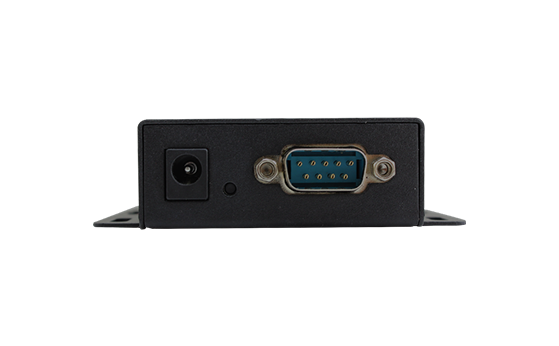

单串口服务器 USR-TCP232-306

RS232/485/422自选 | 高性价比 | 同步波特率

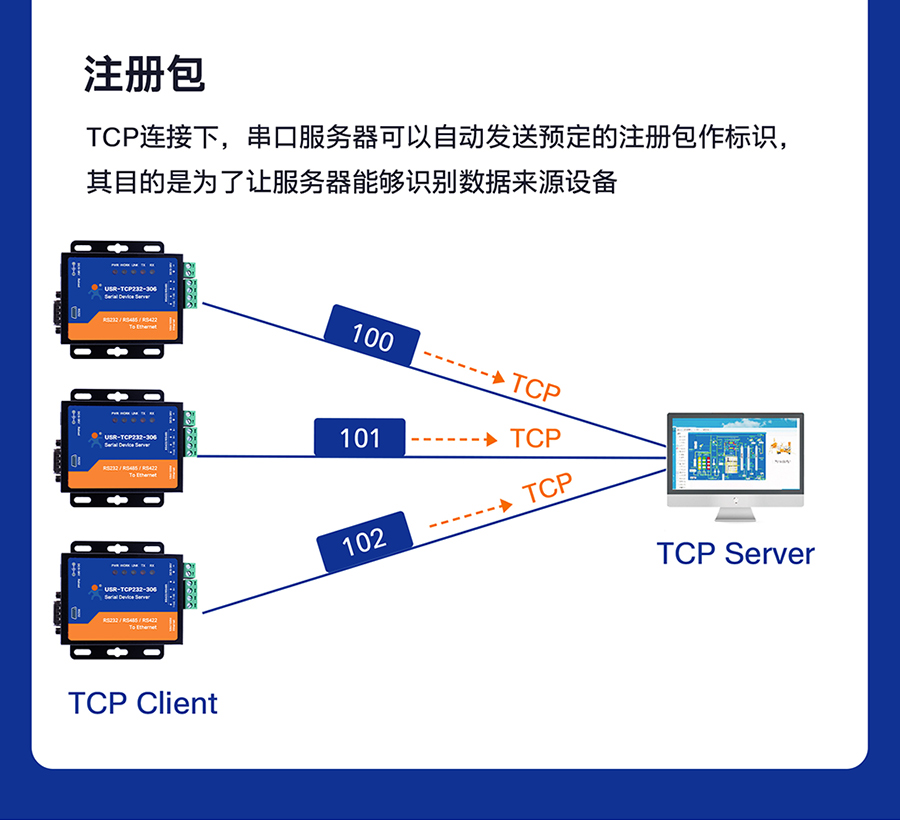

USR-TCP232-306是一款工业单串口服务器，小体积，成本可控，实现RS232/485/422转以太网双向透传功能；具备1路以太网口，10/100Mbps速率；支持超时重启、DHCP自动获取IP、DNS域名解析、远程升级、虚拟串口功能；支持自定义心跳包，杜绝死链接；自定义注册包，检测连接状态。

$RJ45转RS232\485\422 单串口服务器数据透传设备$

$RJ45转RS232\485\422单串口服务器的全双工$

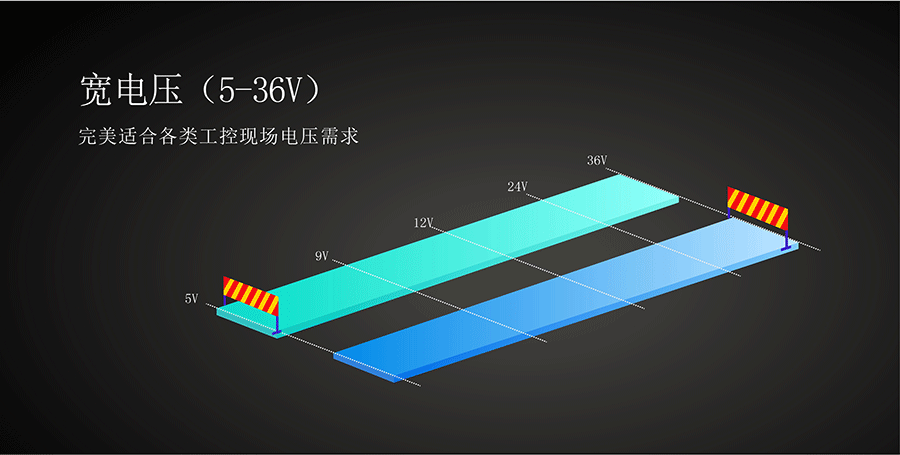

$RJ45转RS232\485\422单串口服务器的宽电压$

功能结构图

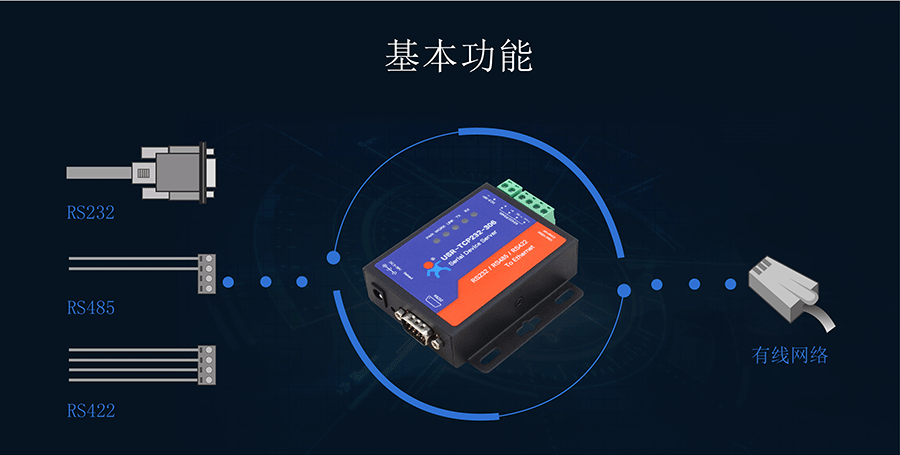

$RJ45转RS232\485\422单串口服务器的功能结构图$

工作模式

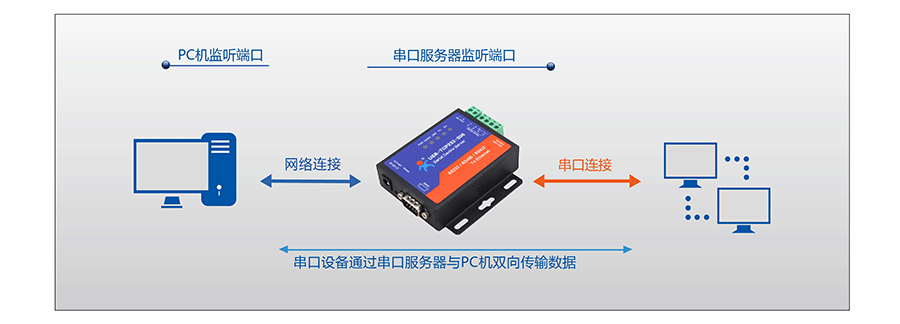

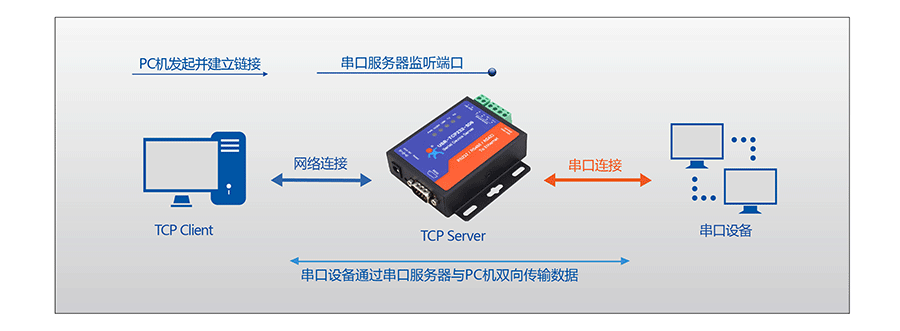

TCP Server模式

串口服务器监听设定的端口并等待TCP客户端连接。

串口设备发送的数据将通过串口服务器透明传输给所有链接成功的客户端

$RJ45转RS232\485\422单串口服务器的TCP Server$

TCP Client模式

串口服务器向设定的IP地址发起TCP链接，若链接失败，串口服务器将不断尝试重连直到成功。

若链接成功，服务端就可以与串口设备双向透明传输数据。

$RJ45转RS232\485\422单串口服务器的TCP Client$

UDP模式

串口服务器将串口设备的数据UDP发送给指定的IP网络设备。

串口服务器同时监听端口，将所有接收的数据转发给串口设备。

$RJ45转RS232\485\422单串口服务器的UDP$

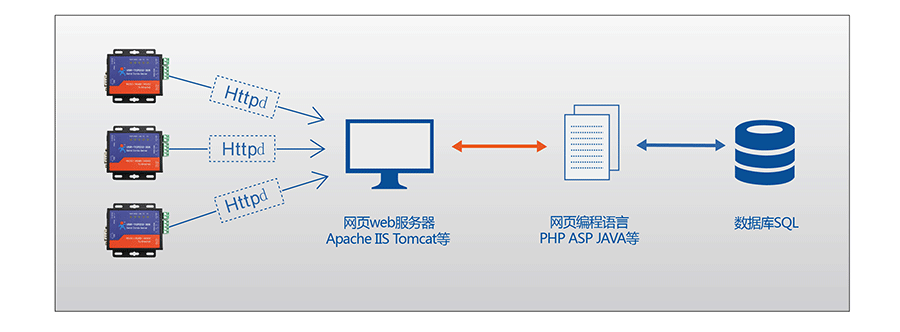

HTTPD Client模式

支持串口数据HTTPD（GET/POST）方式提交至指定服务器。

$RJ45转RS232\485\422单串口服务器的HTTPD Client$

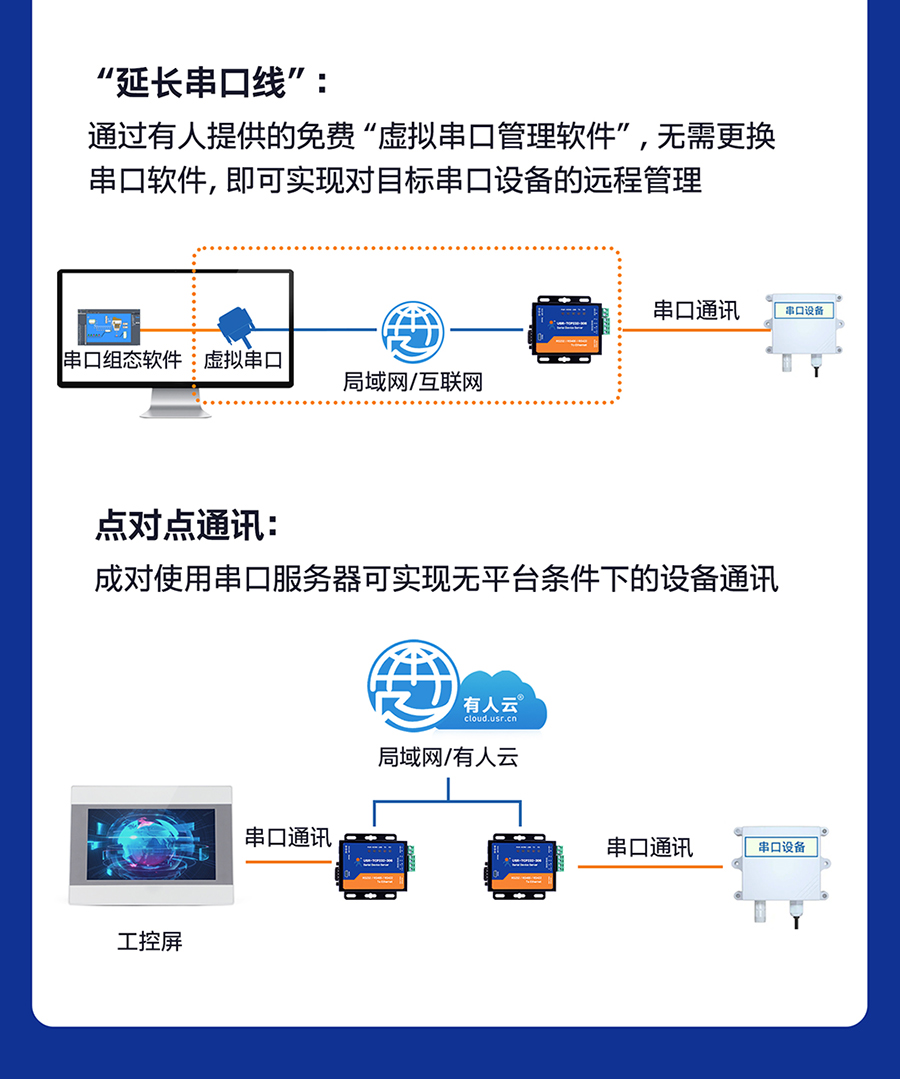

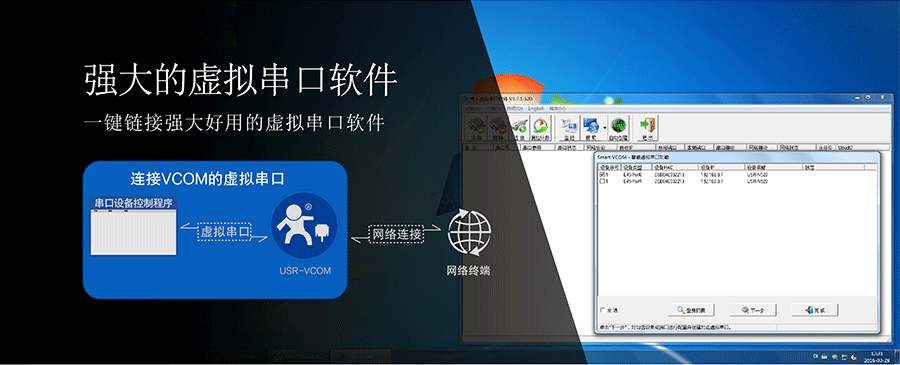

$RJ45转RS232\485\422单串口服务器的强大虚拟串口软件$

特色功能

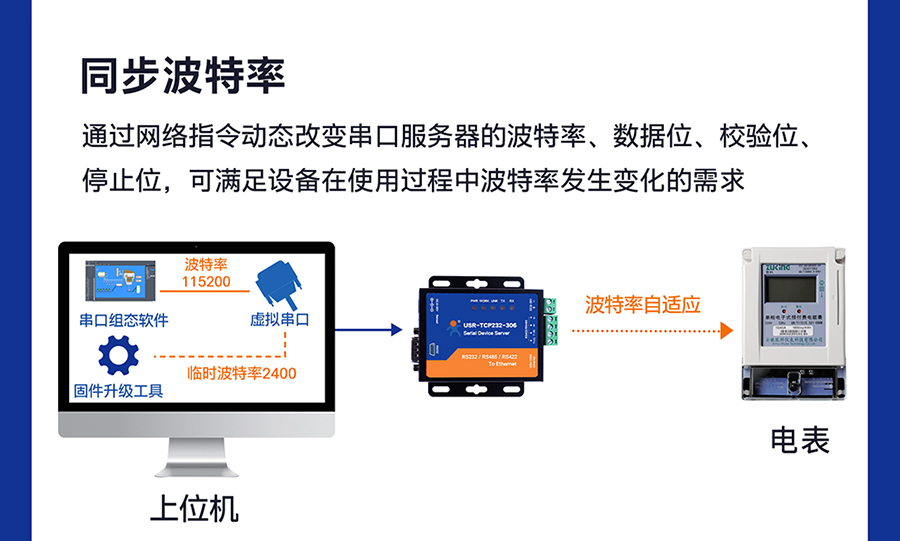

同步波特率

通过网络指令动态改变串口服务器的波特率、数据位、校验位、停止位。

$RJ45转RS232\485\422单串口服务器的同步波特率$

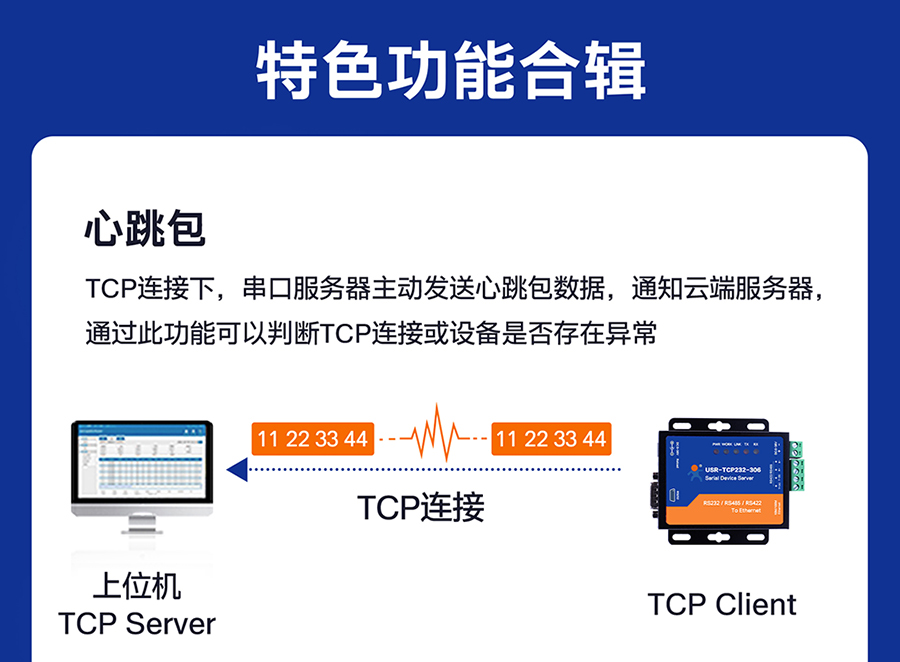

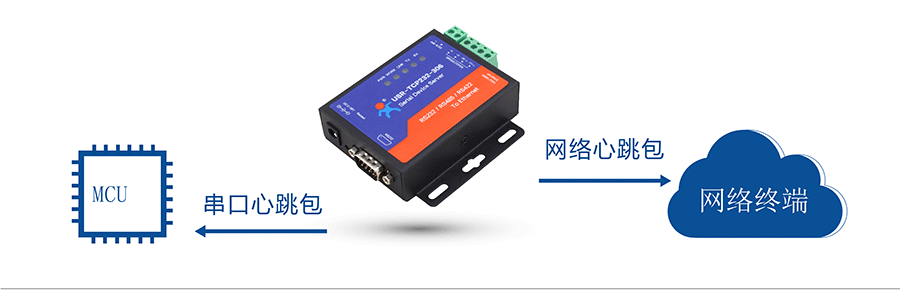

串口网络心跳包

网络心跳包：服务器通过定时发送心跳包通知服务器处于活跃状态，并保持与服务器的正常网络链接。

串口心跳包：服务器通知串口设备处于活跃状态，也可用于主动抓取传感器的数据。

$RJ45转RS232\485\422单串口服务器的串口网络心跳包$

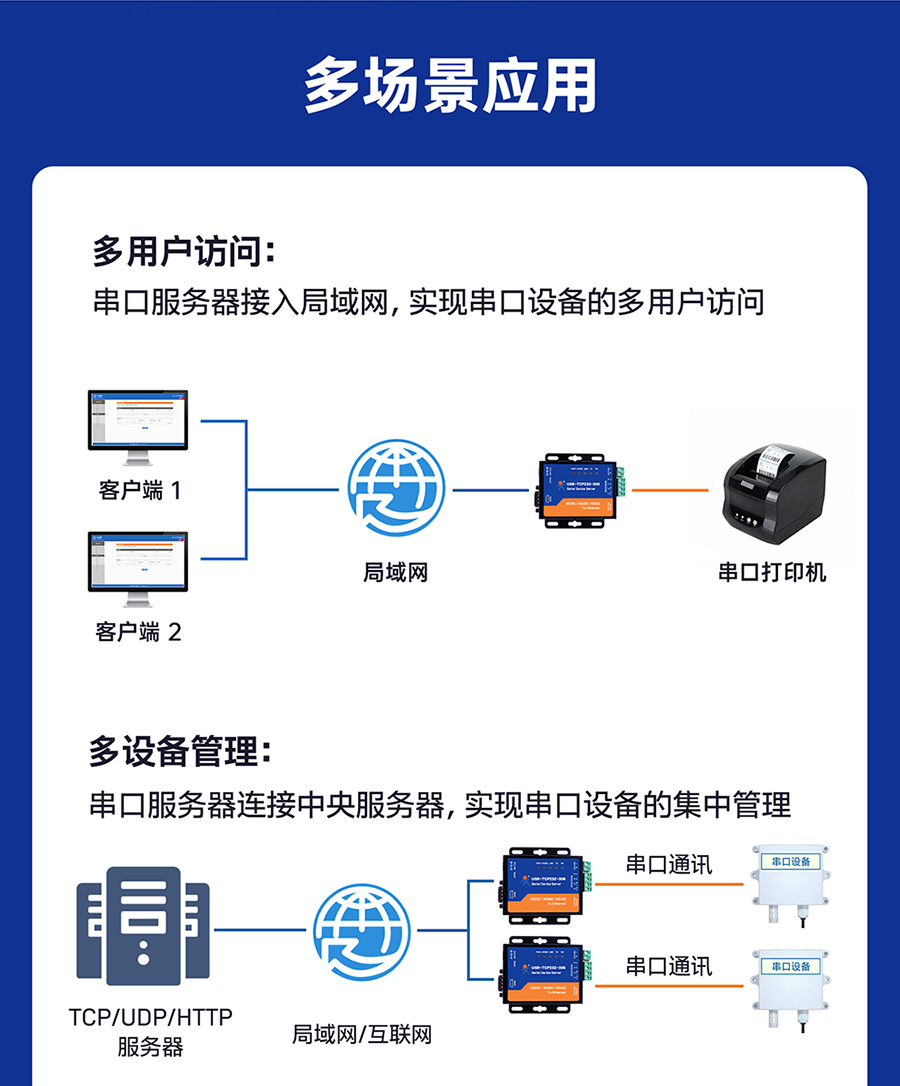

应用领域

$RJ45转RS232\485\422单串口服务器无人值守称重$

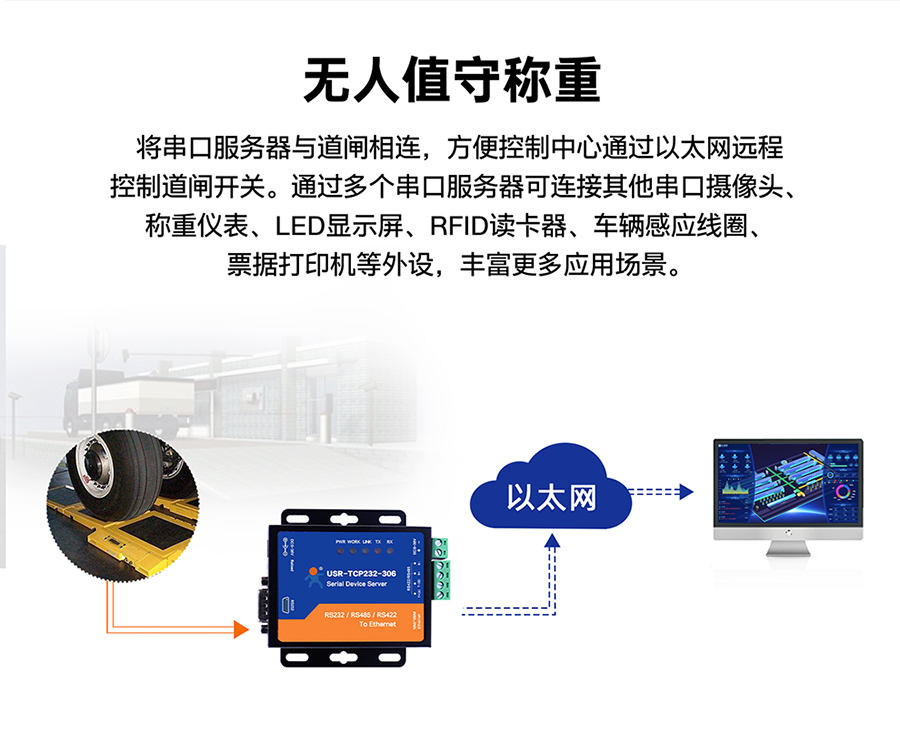

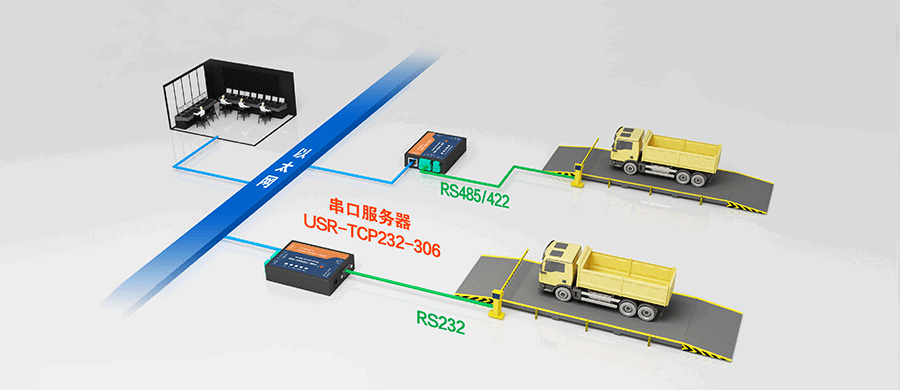

无人值守称重

将串口服务器USR-TCP232-306连接道闸，控制中心通过以太网远程控制道闸开关。

同时，USR-TCP232-306也支持与车牌抓拍串口摄像头、称重仪表、LED提示屏、

RFID读卡器、车辆感应线圈、票据打印机等无人值守称重设备结合使用。。

$RJ45转RS232\485\422单串口服务器门禁系统应用$

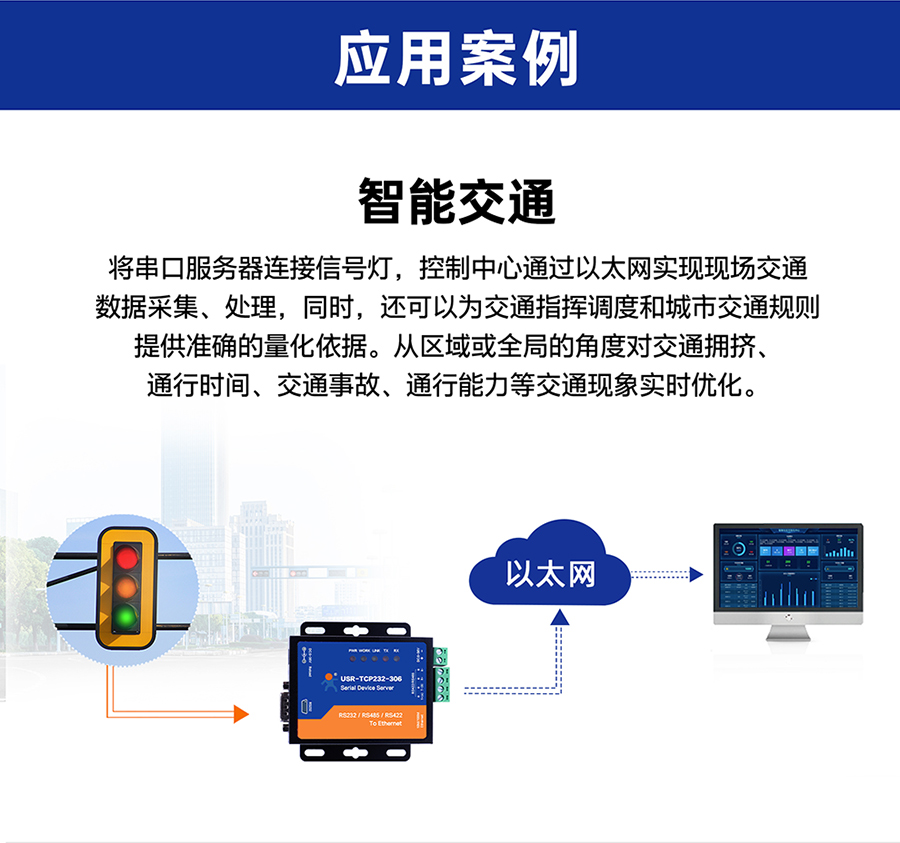

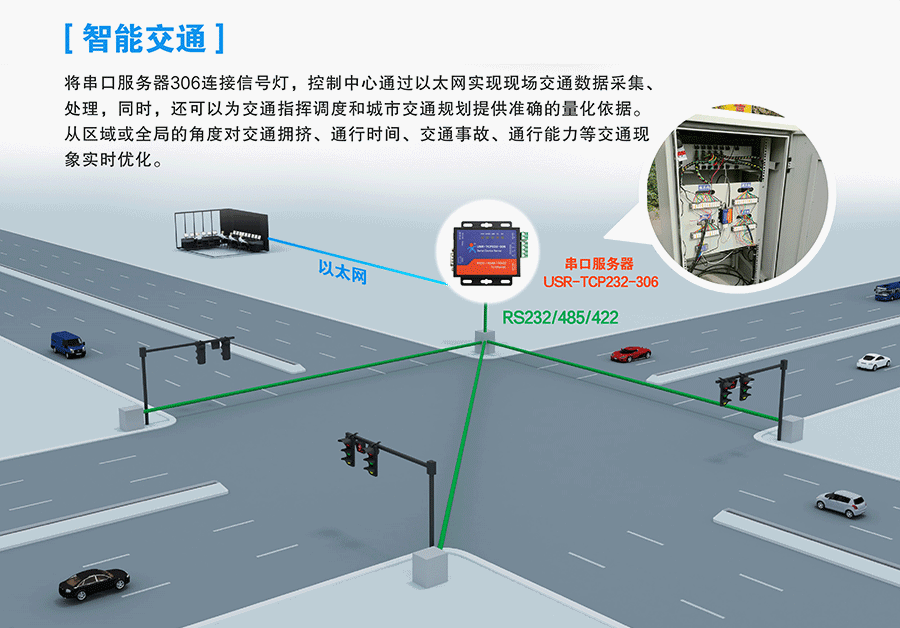

$RJ45转RS232\485\422单串口服务器信号灯$
$RJ45转RS232\485\422单串口服务器电力应用行业$

标签串口服务器

分类	参数	数值
硬件参数	工作电压	DC 5.0～36.0 V
	工作电流	116mA@5V/53mA@12V

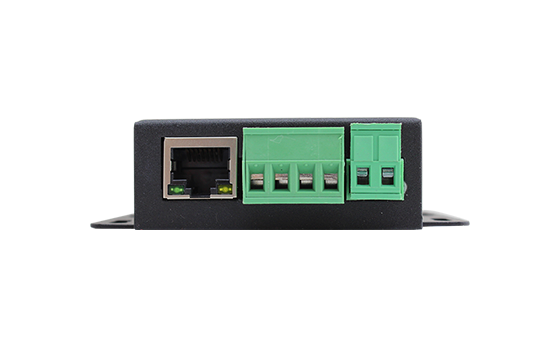

	网口规格	RJ45、10/100Mbps、交叉直连自适应
	串口波特率	600-230.4K（bps）

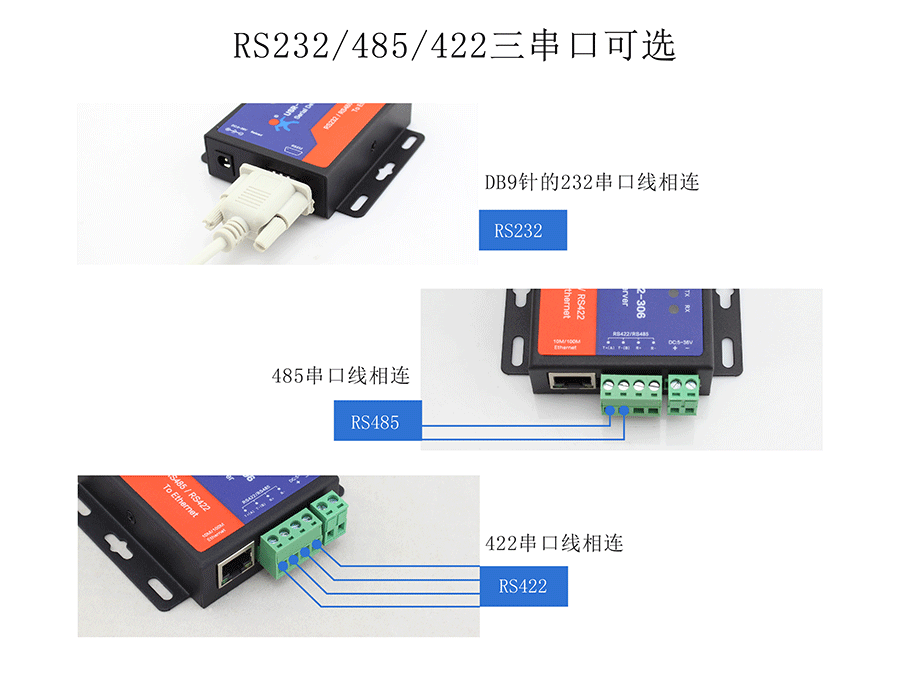

	串口数	RS2321/RS4851/RS422*1（不可同时使用）
软件参数	网络协议	IP、TCP/UDP、ARP、ICMP、IPV4、HTTP
	IP获取方式	静态IP、DHCP
	域名解析	支持,可自定义DNS服务器地址
	用户配置	软件配置，网页配置，AT指令配置
	简单透传方式	TCP Server/TCP Client/ UDP Server/UDP Client
	类RFC2217	支持
	Httpd Client	支持
	TCP Server连接	支持最多16路TCP连接（可自定义）
	网络缓存	发送：6Kbyte；接收：4Kbyte；
	串口缓存	接收：2Kbyte；
	平均传输延时	<10ms

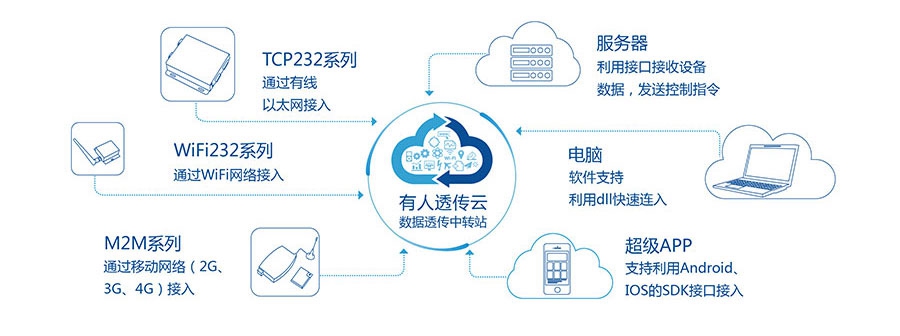

	配套软件	虚拟串口、透传云、参数设置软件
	打包机制	4字节打包时间，400字节的打包长度
其他	认证	CE、FCC
	可靠等级	1.5KV电磁隔离

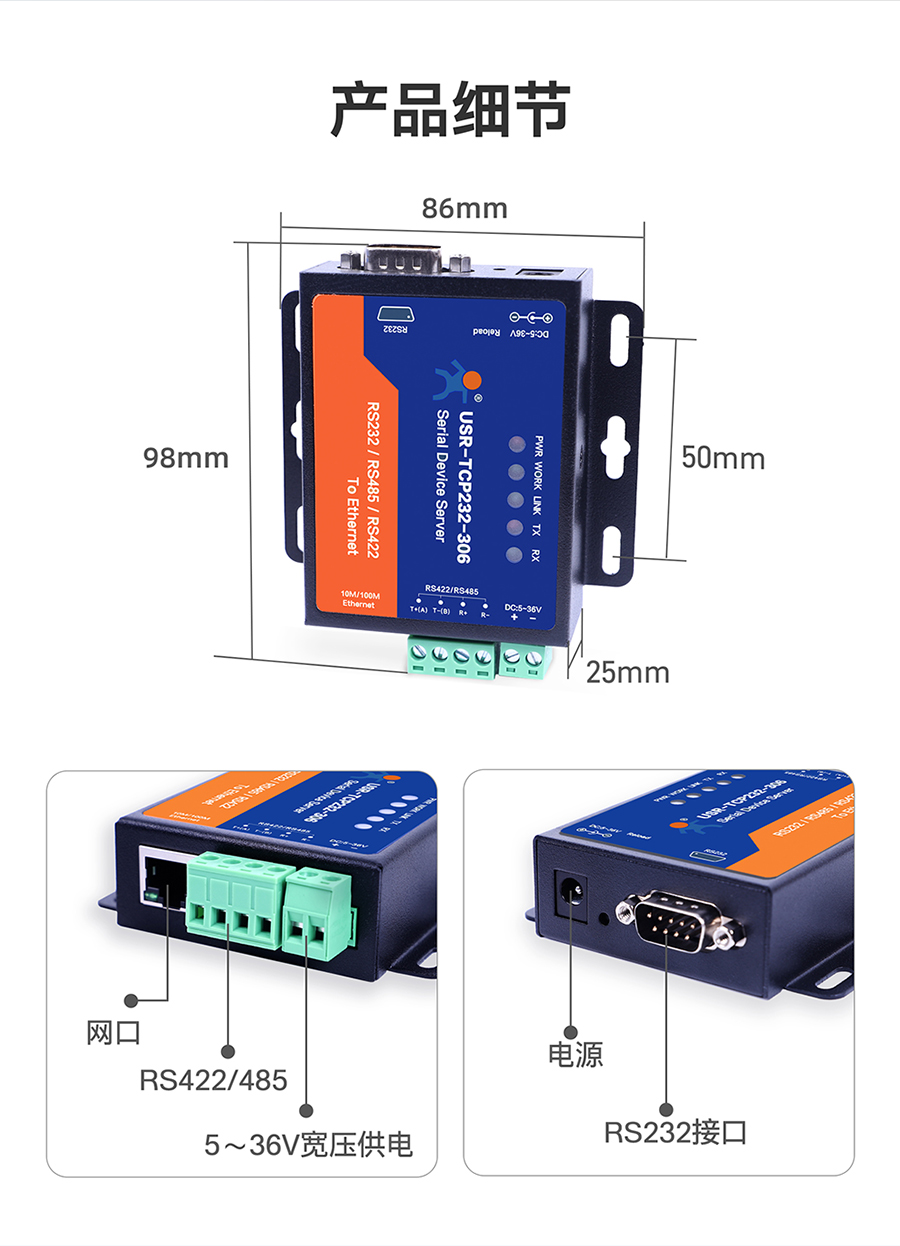

	尺寸	98.0x86.0x24.5mm(LWH)
	工作温度	-25～75℃
	存储温度	-40～105℃
	工作湿度	5%～95% RH(无凝露)
	存储湿度	5%～95% RH(无凝露)
	包装	静电泡沫
