USR-TCP232-306 两台设备局域网内一对一透传基本测试
2020-02-12


一、测试准备

设备:两个USR-TCP232-306、一台PC,USB转232串口线,母对母232串口线、网线、交换机

需要的资料:

USR-TCP232-306说明书:http://www.usr.cn/Download/457.html

USR-TCP232-306软件设计手册:http://www.usr.cn/Download/458.html

需要的软件:

USR-TCP232-test设置软件下载地址http://www.usr.cn/Download/27.html

USR-M0,V2.2.4设置软件下载地址 https://www.usr.cn/Download/257.html

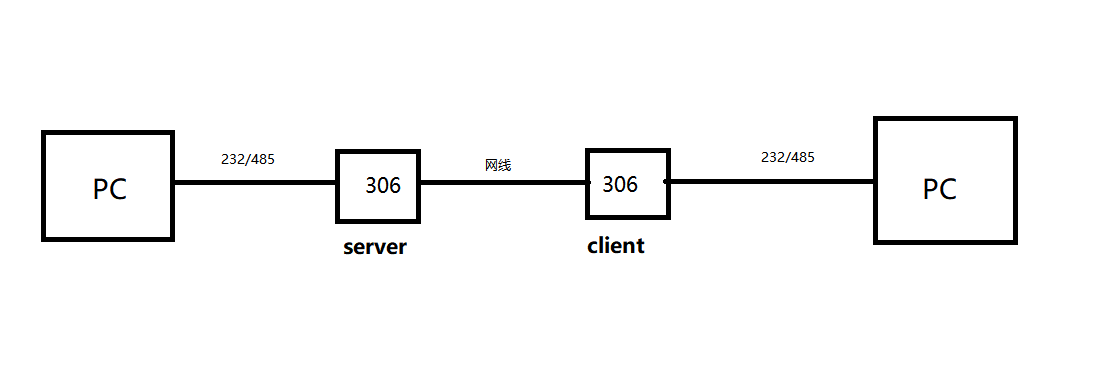

连接如图:





二、测试过程

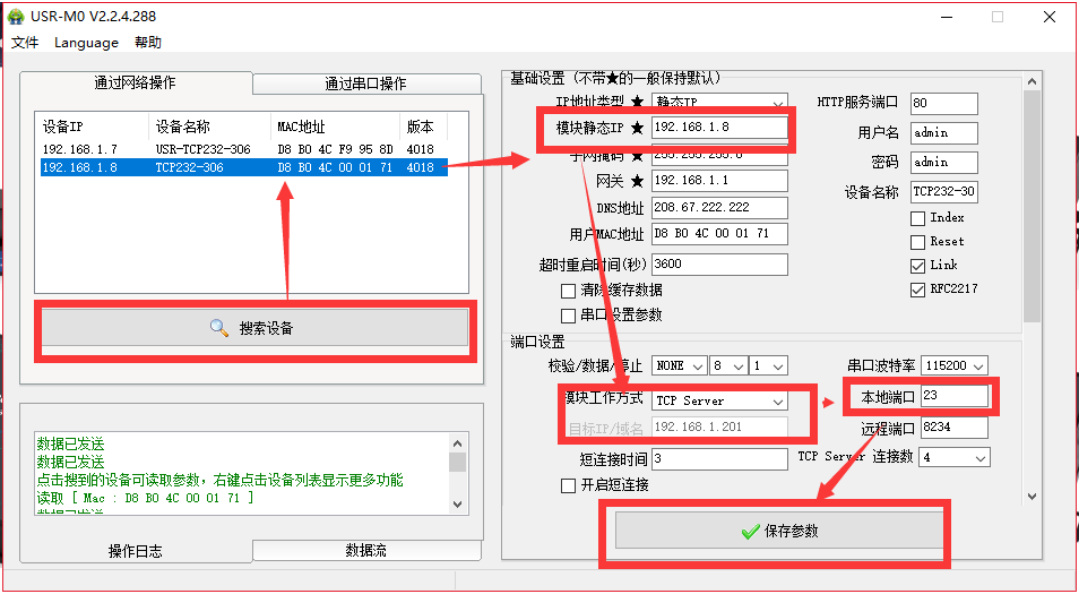

1、连线后打开MO设置软件,点击搜索设备,搜到设备后,点击进行配置,一台306sever,设置好网口静态ip以及端口,保存参数。(连接同一交换机时静态路由必须与上级路由在同一网段,且ip不能一样)

设置如图:

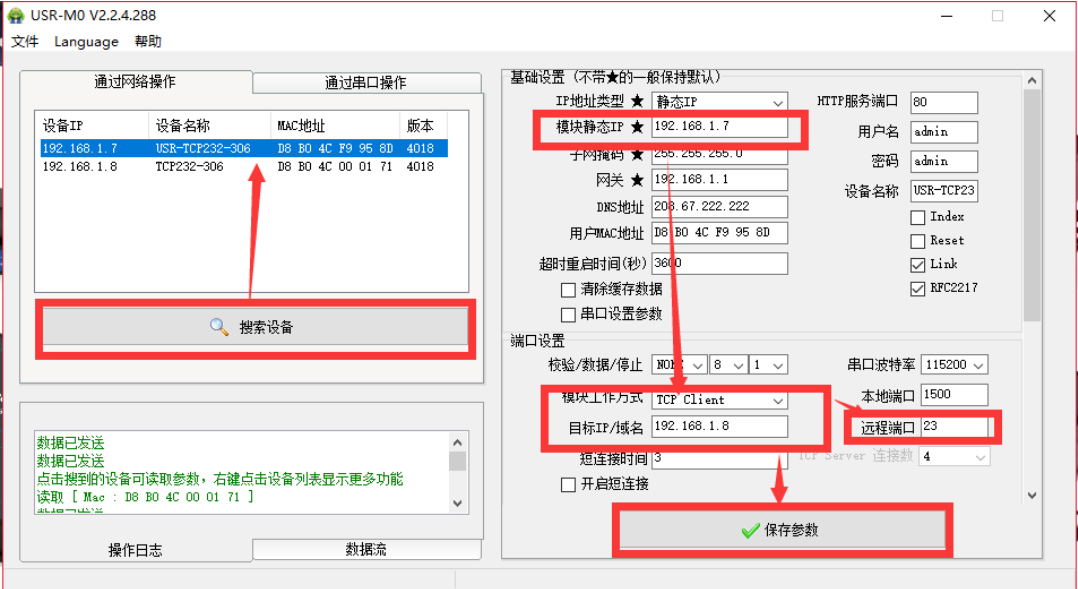

2、搜索设备,将另一台306设置client,连接severip以及端口,保存参数。

设置如图:



三、通讯:

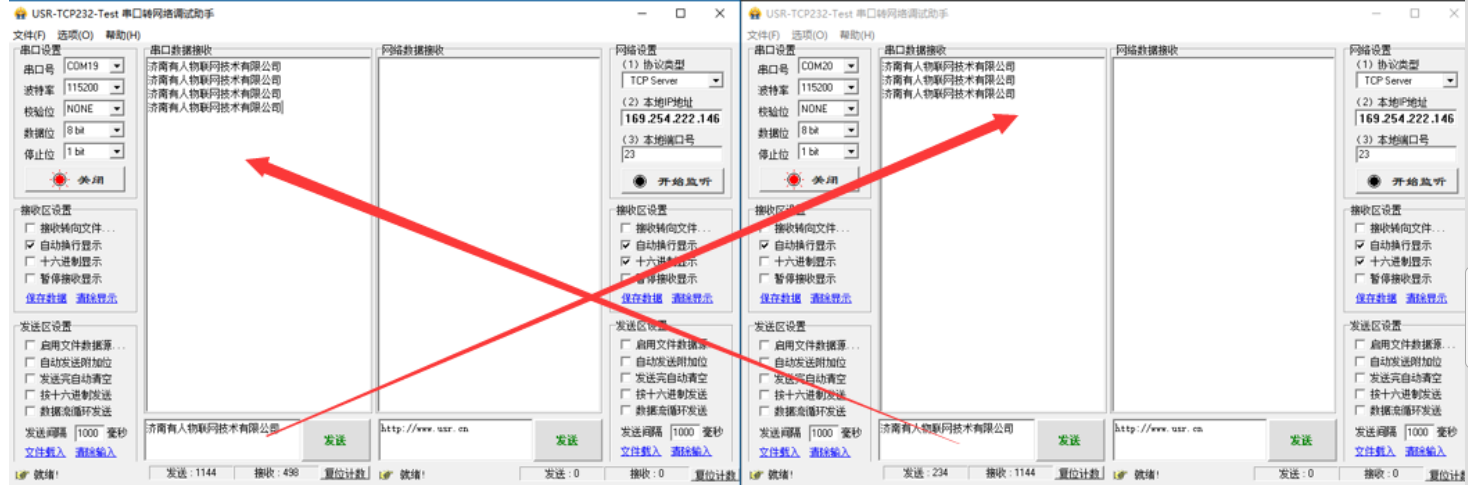

打开两个串口调试助手,分别用串口连接两个306,打开串口,双方互发数据即可通讯成功。

设置如图:
