USR-DR301MODBUS网关功能基本测试

2020-02-12

分享到:
{}

一、实现功能:通过设置可以实现 Modbus 串口协议到 Modbus 网络协议的转换

二、实物连接:DR301网线直连PC,串口线直连PC

三、需要的资料:

说明书:http://www.usr.cn/Down/USR-DR301_V1.0.1.pdf

软件设计手册:http://www.usr.cn/Down/USR-DR301_software_V1.0.1.pdf

四、测试

1、将301(USR-DR301,简称 301)的串口通过串口线(或USB 转串口线)与PC相连接,通过网线将 301 的网口 PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 301 供电。

2、按路径:控制面板==>网络和Internet==>网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

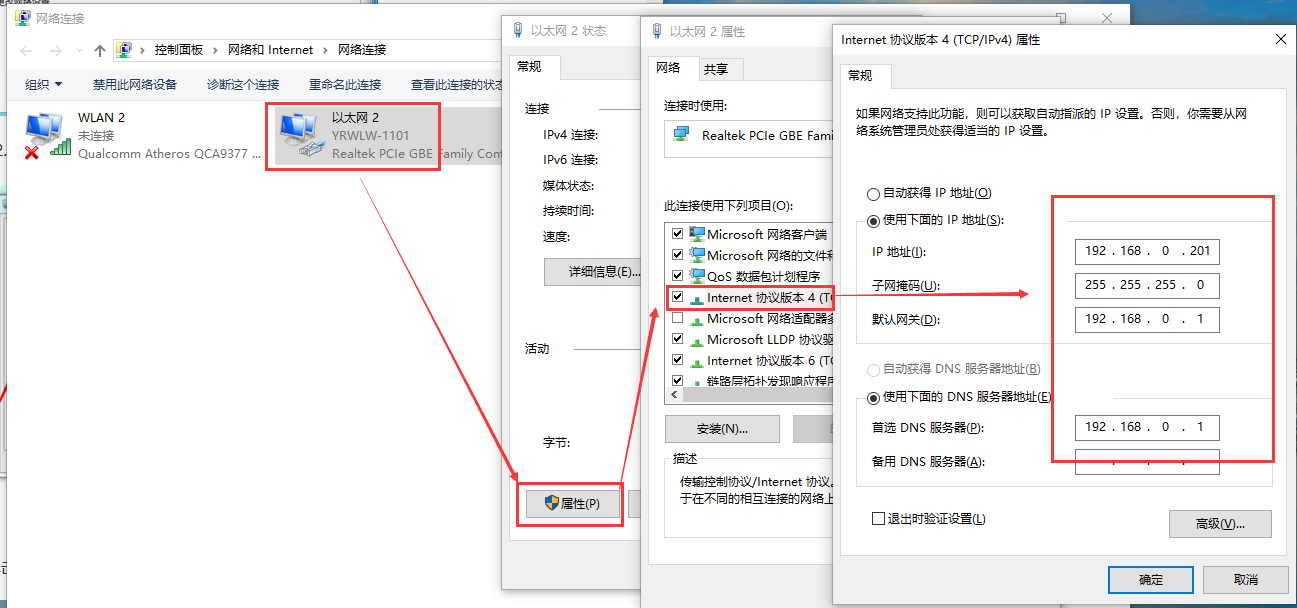

3、给电脑设置静态IP,设置成301默认连接的IP:192.168.0.201


4、打开浏览器,输入301的IP:192.168.0.7,账号密码均为:admin

浏览器进不去:清除浏览器缓存,更换浏览器,建议使用标准版的谷歌浏览器,360浏览器开启兼容模式

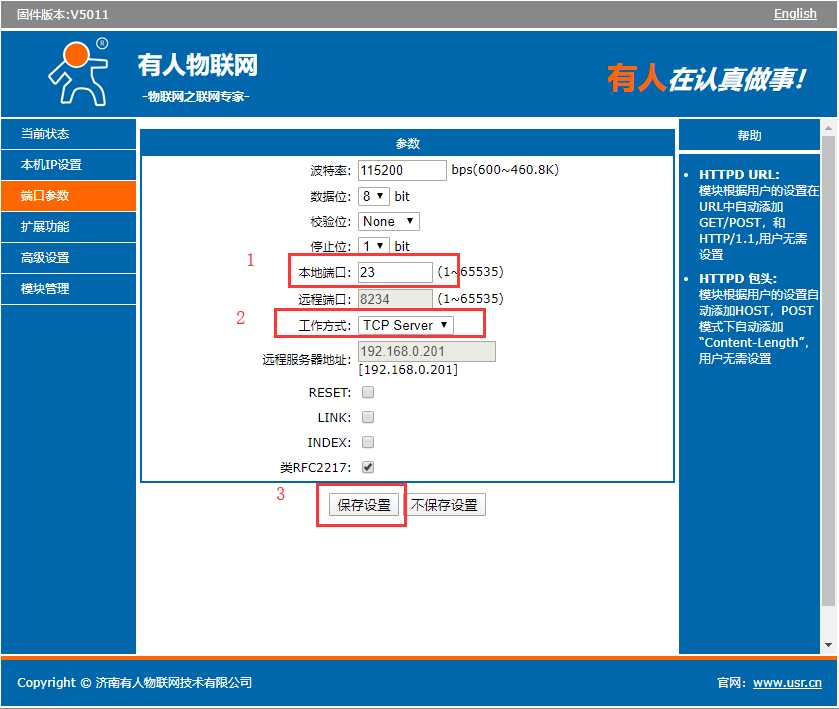

5、在“端口参数”设置处将301的工作模式设置成TCP-Server,本地端口23(端口可设,此处以23为例),设置完成后保存参数。

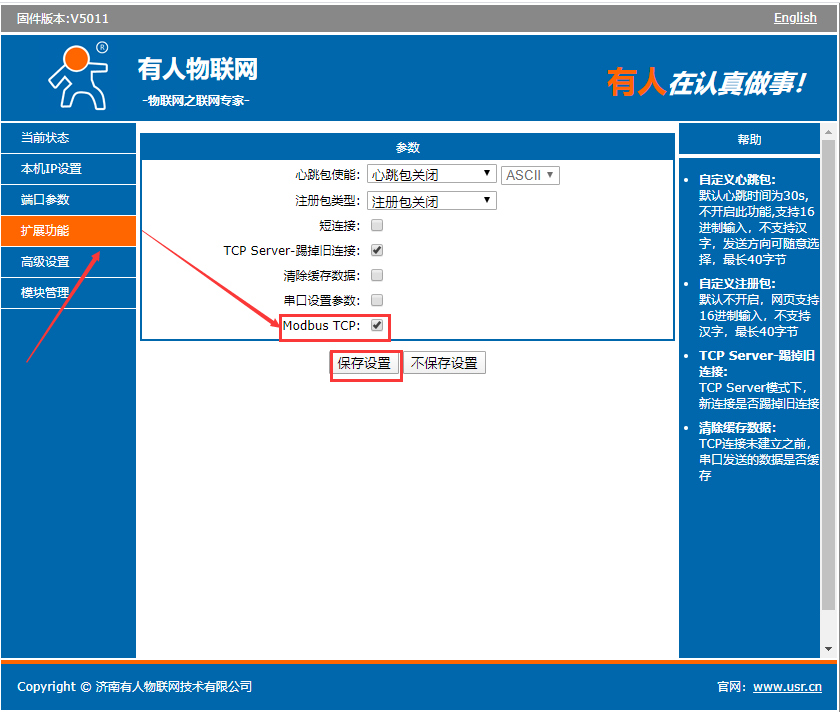

6、在“扩展功能”勾选“Modbus Tcp,设置完成后点击“保存设置”。



7、在“高级设置”的超时重启设置时间,尽量设置大点,此处以5000为例。设置完成后点击保存设置。

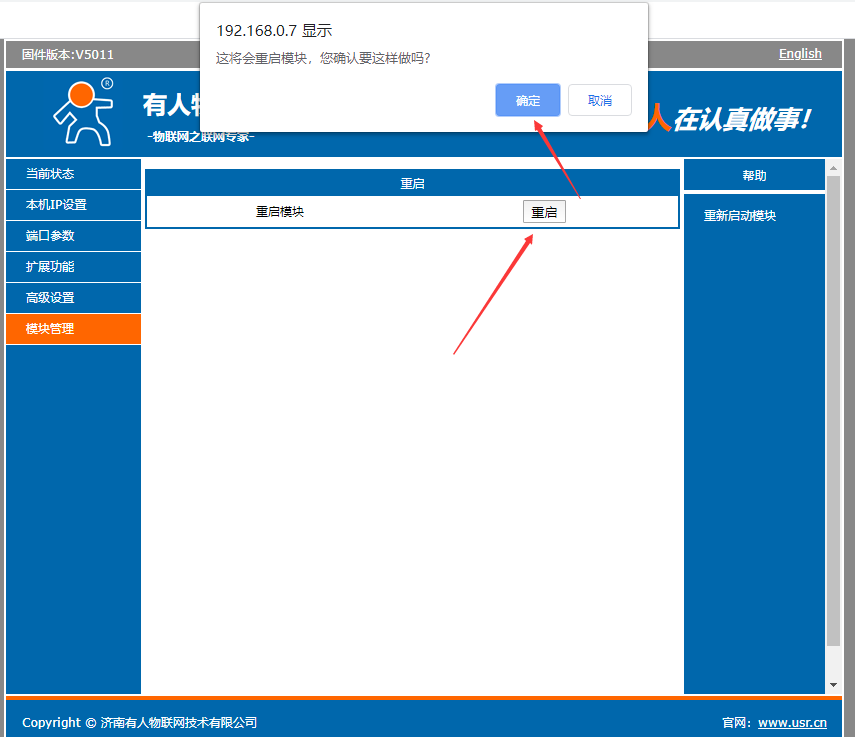

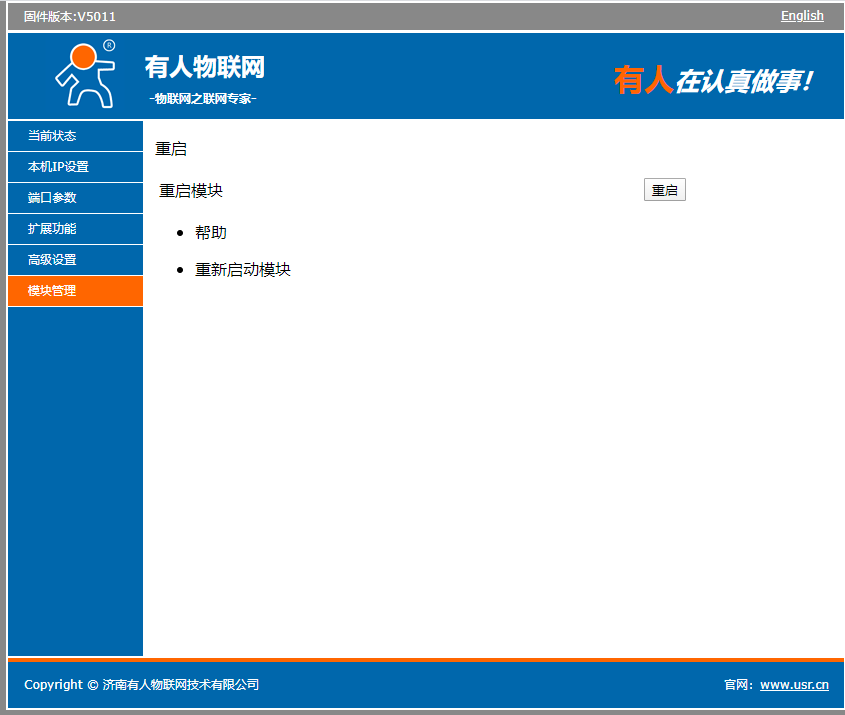

8、“模块管理”处重启模块。重启成功之后会提示“重启成功”。

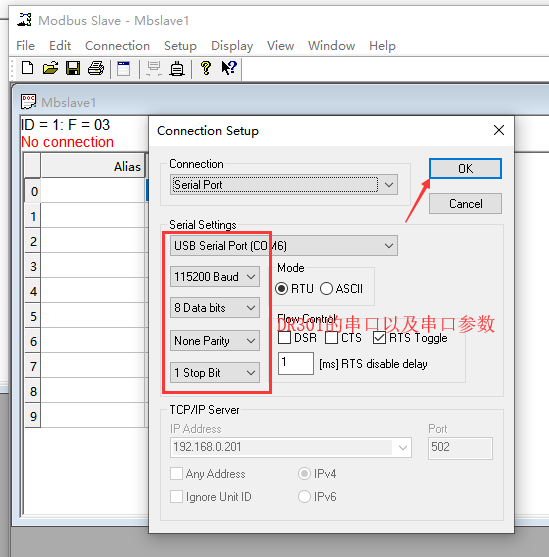

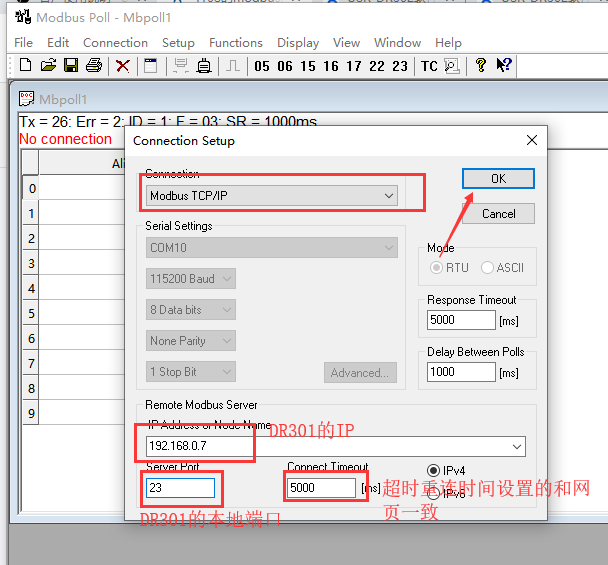

9、打开“slavepoll”软件,分别设置参数。

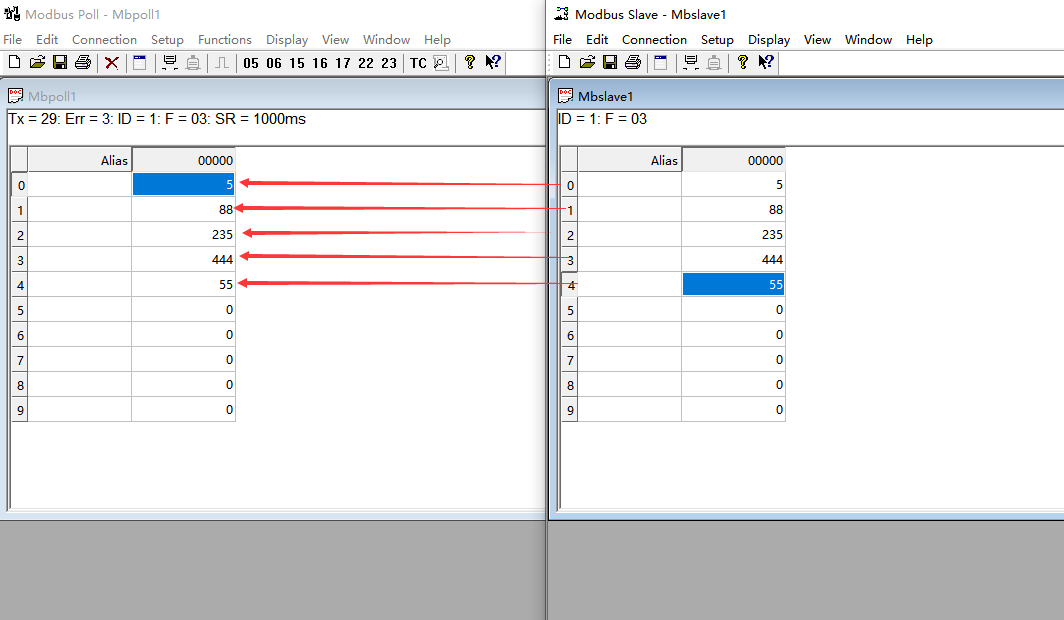

10、测试结果如下:
