一、要下载的软件

说明书：https://www.usr.cn/Download/920.html

设置软件：http://www.usr.cn/Download/257.html

测试软件：http://www.usr.cn/Download/27.html

虚拟串口软件：http://www.usr.cn/Download/31.html

二、设备默认参数

三、功能框图

四、设置步骤

1.将 302(USR-TCP232-302简称)通过串口线(或USB 转RS232串口线)与计算机相连接，通过网线将 302 的网口 与PC 的网口相连接，检测硬件连接无错误后，接入5V电源适配器，给302供电。观察302网口指示灯状态是否正常：绿色灯常亮，黄色灯闪烁。

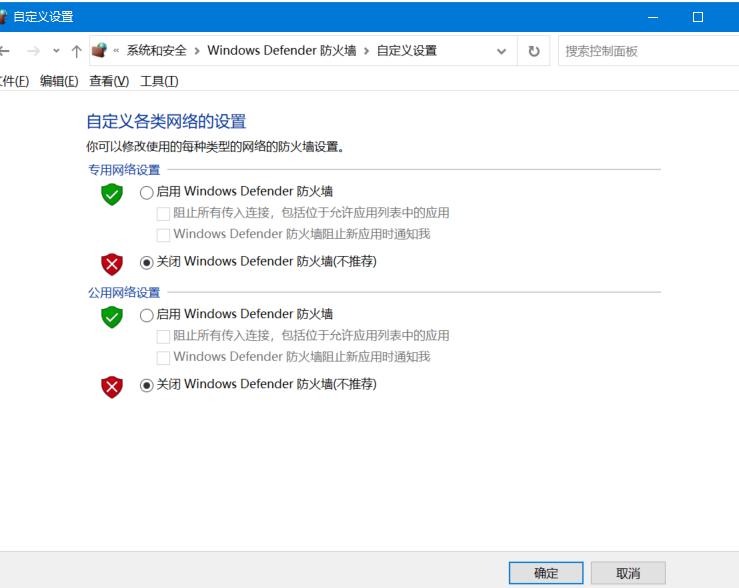

2.按路径：控制面板--网络和Internet--网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

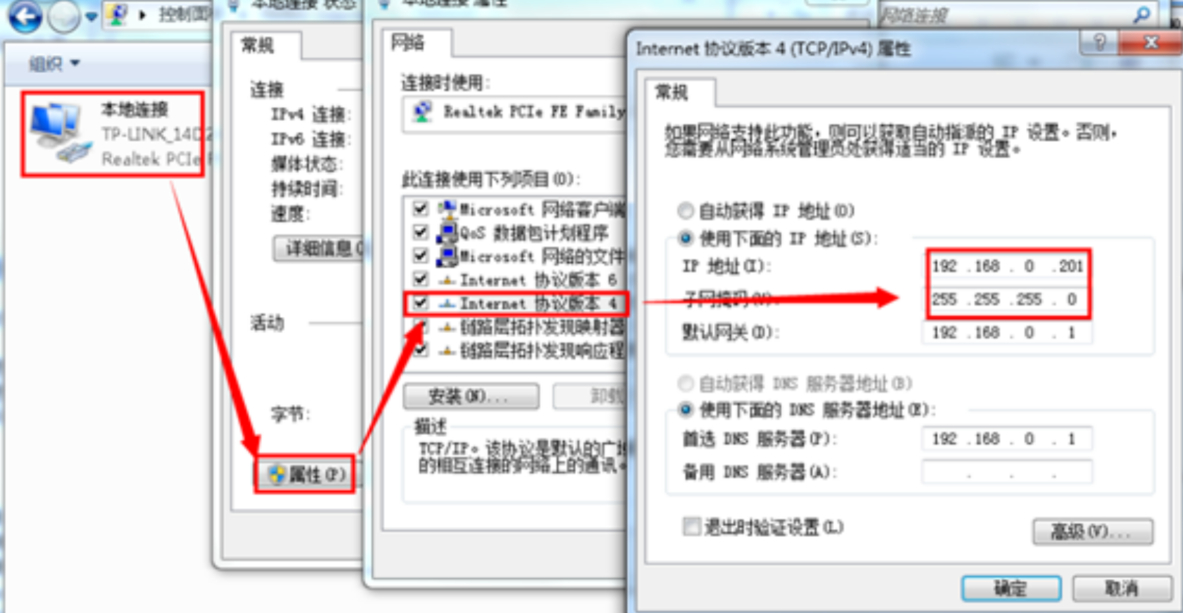

3.给电脑设置静态IP，要与302的IP在同一个网段(302默认参数见表1)。

4.去官网里下载新版本M0设置软件V2.2.6.0

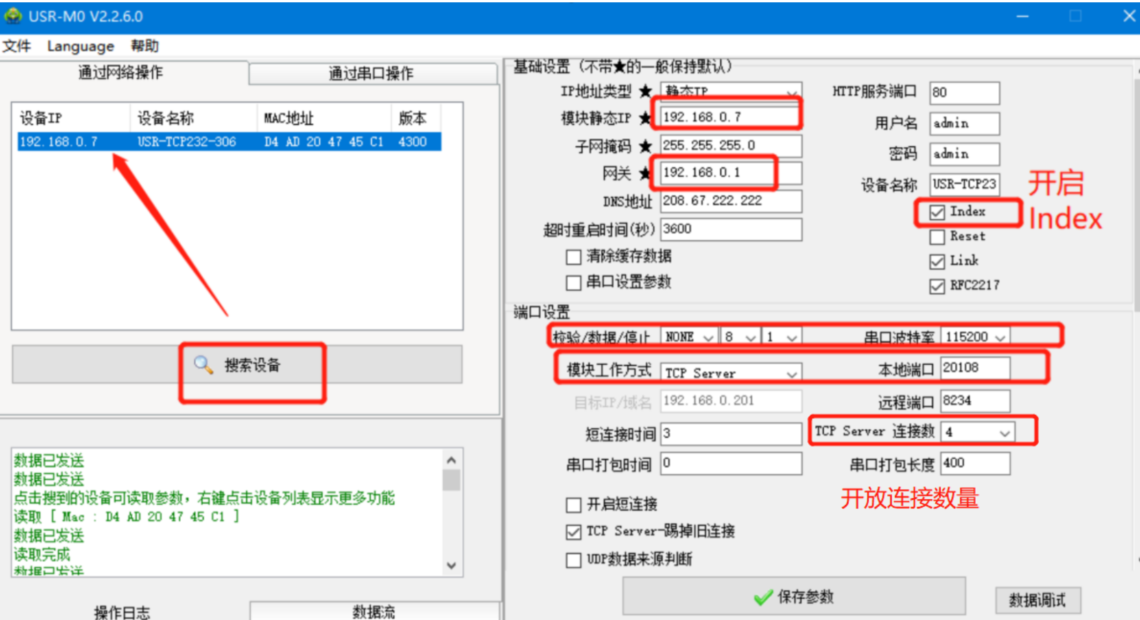

点击“搜索设备”当搜索列表中出现302的设备后，单击搜索到的设备。设置完相应的串口参数后，选择工作模式为：TCP Server ； 端口为20108；开启Index功能，开放连接数量。设置完所有参数后，点击保存参数。

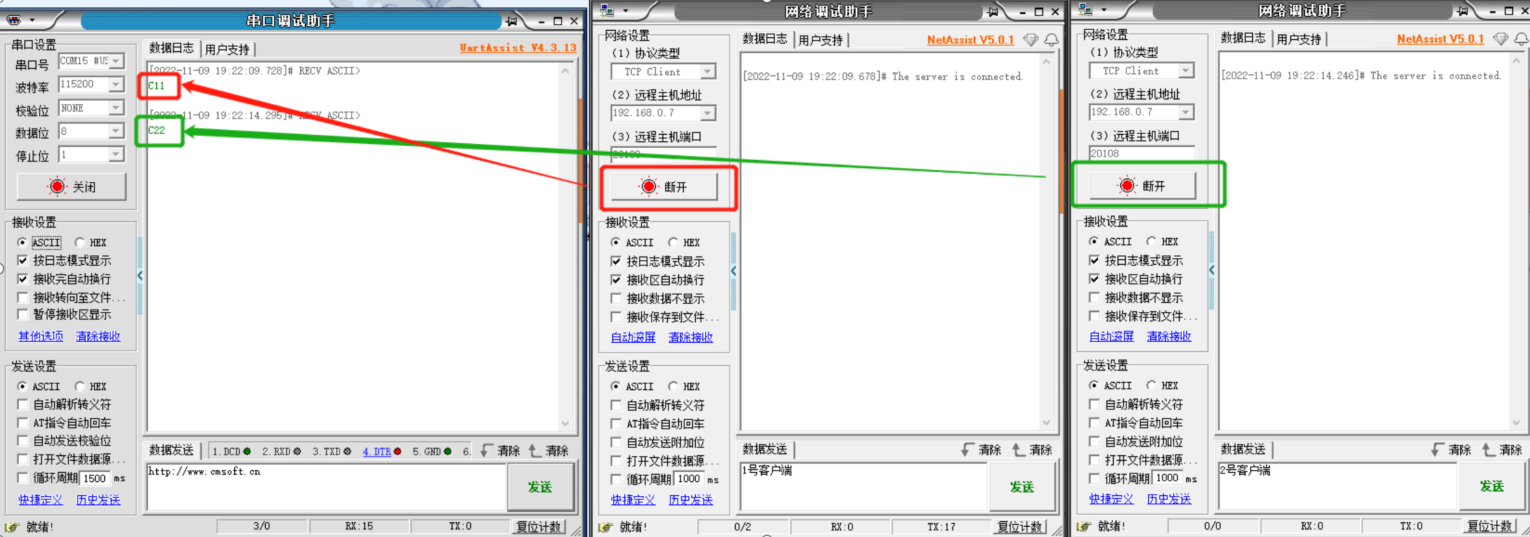

5.打开两个网络调试助手，分别都选择Tcp Client，192.168.0.7，20108打开，模拟两个客户端去连接302设备。
客户端分别建立，需要记住建立的连接的顺序。
C11中：“C”表示连接，“1”表示客户端1号，“1”表示已经有1个客户端连接。
C22中：“C”表示连接，“2”表示客户端2号，“2”表示已经有2个客户端连接。

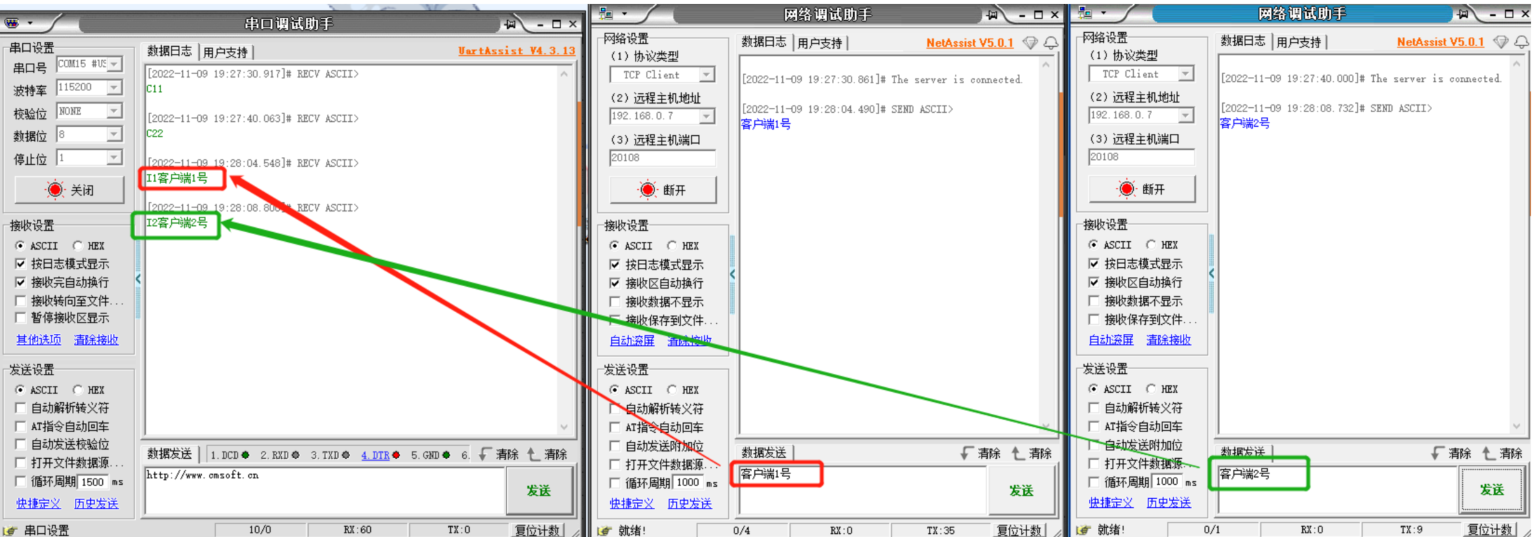

6.两个客户端分别发数据。
字母“I”表示接收。
“I1”表示客户端1号发来的数据。 “I2”表示客户端2号发来的数据。
（服务器 Server 端收到数据后，通过服务器串口向用户 MCU 输出 'I' 'N' data……，I 表示接收，N 表示是哪一个 Index 来的数据。N 的范围从十六进制“31”到“40”。）

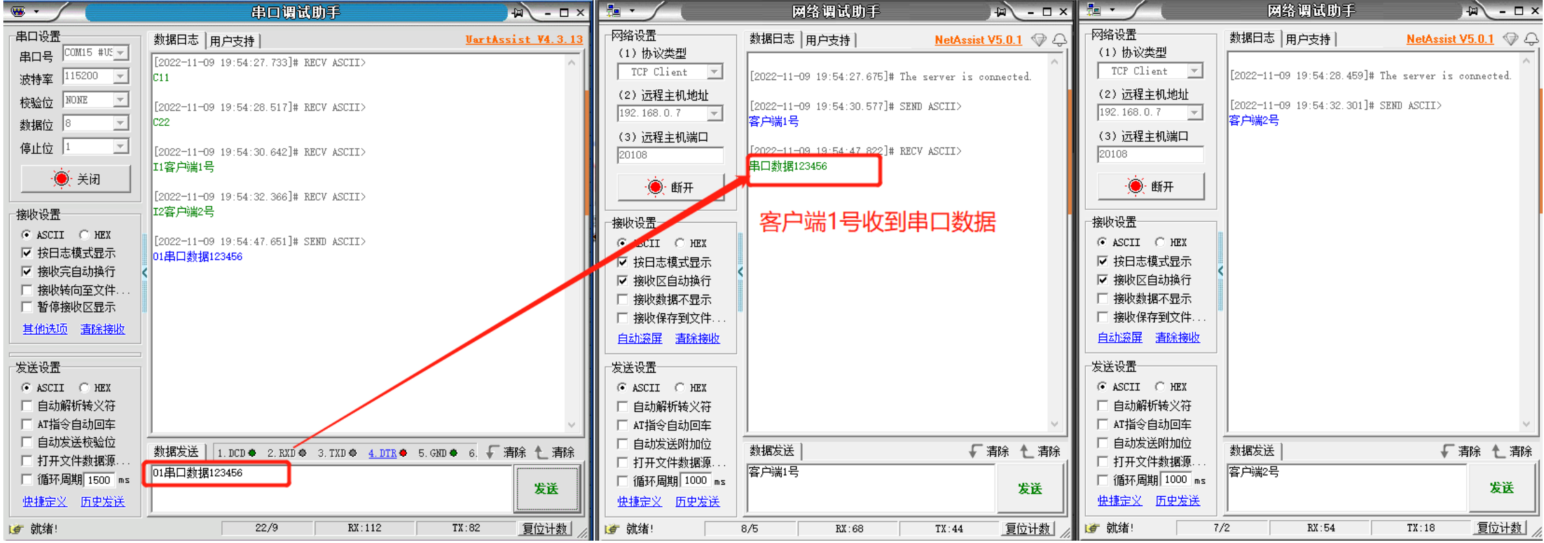

7.可以从串口端向指定客户端去发送数据。
字母“O”表示向指定客户端发送。
“O1”表示往客户端1号发送数据，“O2”表示往客户端21号发送数据。

（用户 MCU 通过服务器的串口写入，'O' 'N' data……，O 表示输出，N 表示用哪一个 Index 来发送数据， 304 服务器将串口收到的数据传给网络客户端（注意 O 指的是 ascii 码的字符'O'，N 指的也是字符'N'， 比如'1'，'2'等）

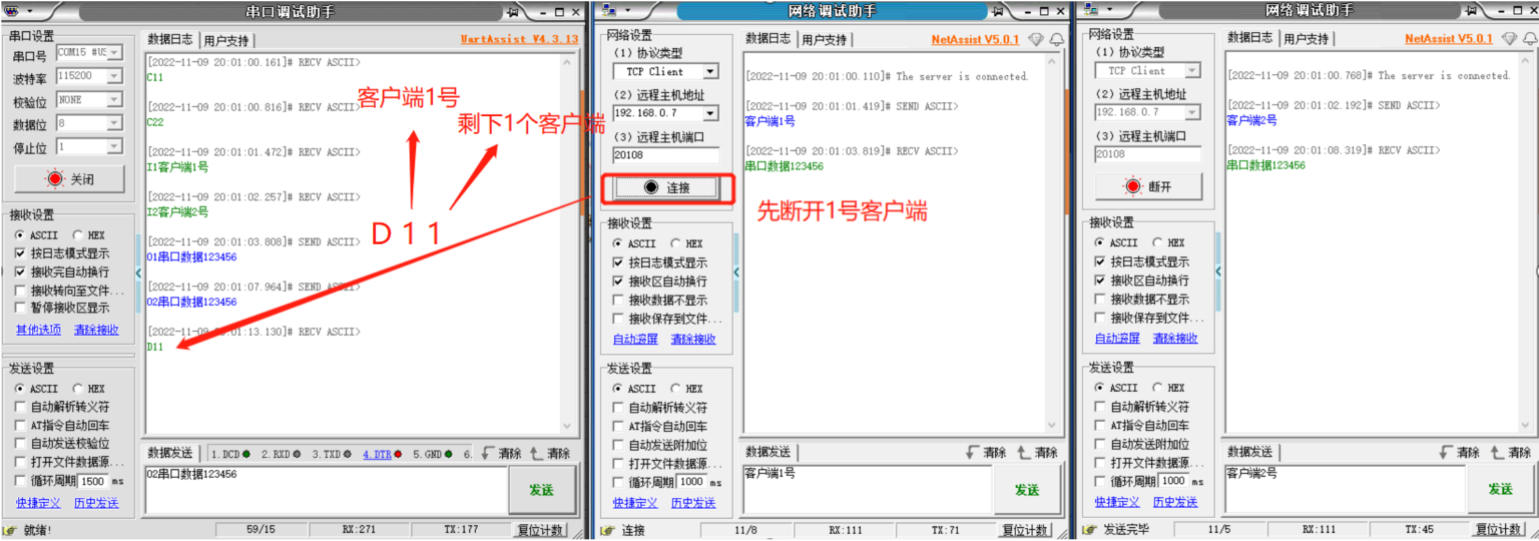

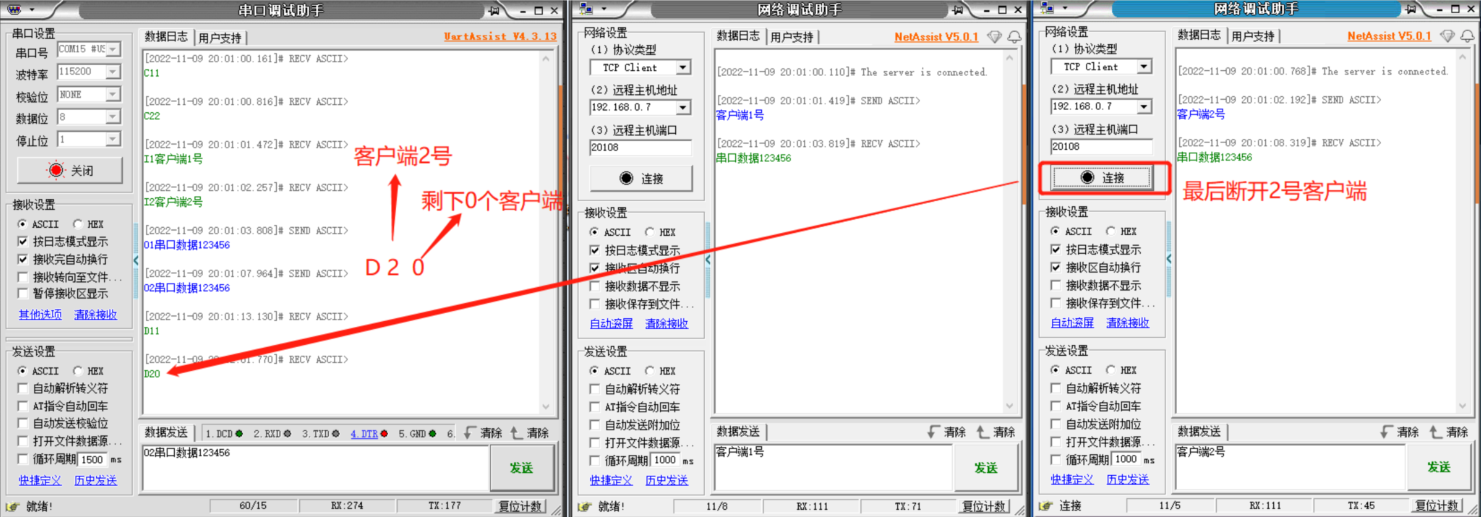

8.点击断开客户端1号后，串口收到D11，然后断开客户端2号后，串口收到D20。

字母“D”表示断开。
D11：其中“D1”表示客户端1号断开，第二个“1”表示剩下1个客户端正连接。

D20：其中“D2”表示客户端2号断开，第二个“0”表示剩下0个客户端正连接。

五、常见问题解决办法

附件 1

304设备直连电脑使用M0软件找不到怎么办？

答：

1、网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

2、检查设备供电是否稳定，可以使用万用表量一下供电电压

3、检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；

4、检查电脑设置的IP是否和304设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIN+R,PING 304的IP（此处是192.168.0.7），若ping不通，检查网线和电脑网段的配置。

附件2

304通过485转USB接电脑在电脑上无法传输数据怎么办？

答：

1、304设备485接口A是正B是负检查线序链接是否正确，用万用表测试是否导通

2、在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

3、检查485线是否中断，用万用表测试量线是否导通

4、485，单向传输数据，不允许双向同时传输数据

5、304串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

附件3

304和网络端调试助手无法建立TCP链接怎么办？

答：

1、304 做TCP server 电脑关闭防火墙，禁用其他网卡

2、304做 TCP server，设置本地端口1-65535，电脑软件设置TCP client远程服务器地址填写304设备本机IP地址，远程端口号填写304设备本地端口号

3、304 做TCP client，远程服务器地址/域名填写电脑本机IP，远程端口号填写电脑软件设置的本地端口号,电脑软件设置为TCP server，设置本地端口号1-65535

4、更换其他网络端调试助手测试，可以百度下载野火调试助手测试

撰写人：史玮
