一、产品资料

1.USR-TCP232-304说明书：https://www.usr.cn/Product/172.html

2.USR-TCP232-304上位机软件：https://www.usr.cn/Download/257.html

3.朗汉德LH-DTSD系列电表说明书：https://www.lonhand.com/index/product/18.html?cate=33

4.串口调试助手：https://www.usr.cn/Download/27.html

二、网络拓扑

电表---（485）---304----（以太网）---有人云

三、配置过程

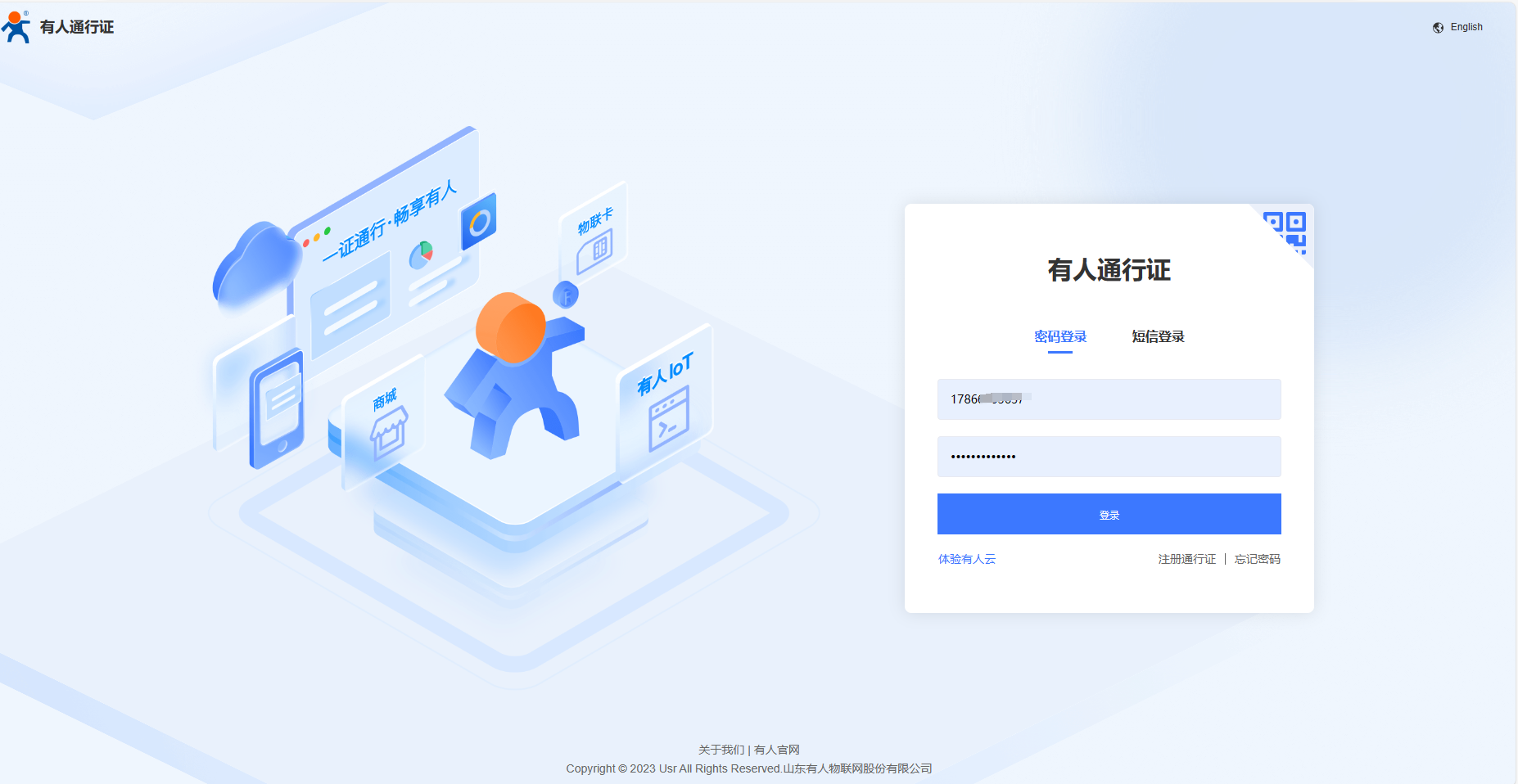

1.登录有人云平台：https://account.usr.cn/#/login?type=mp_scada

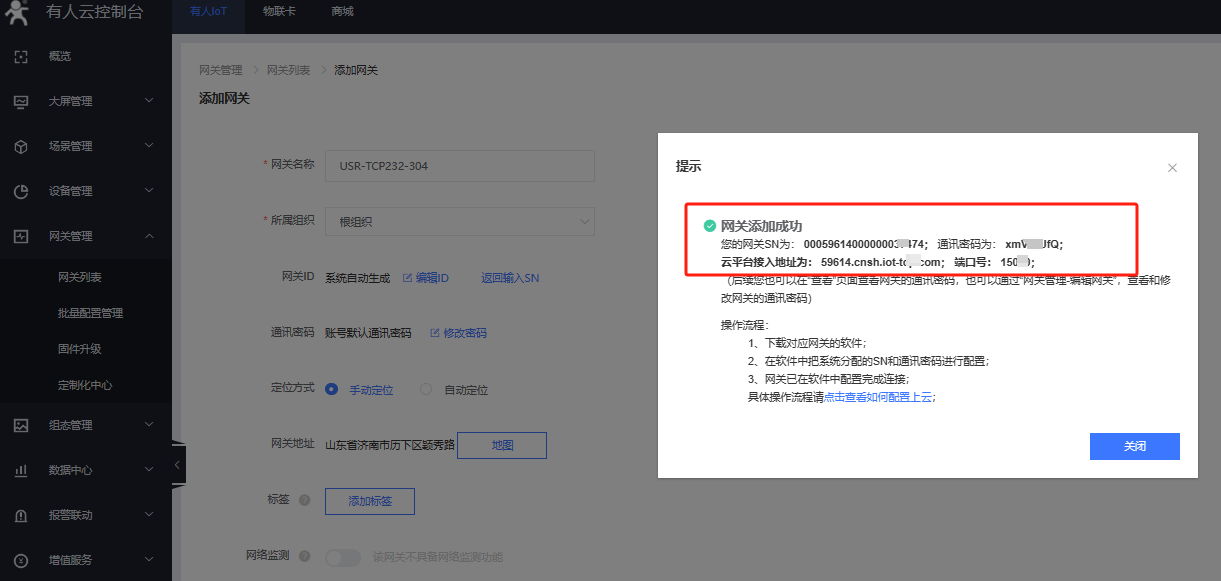

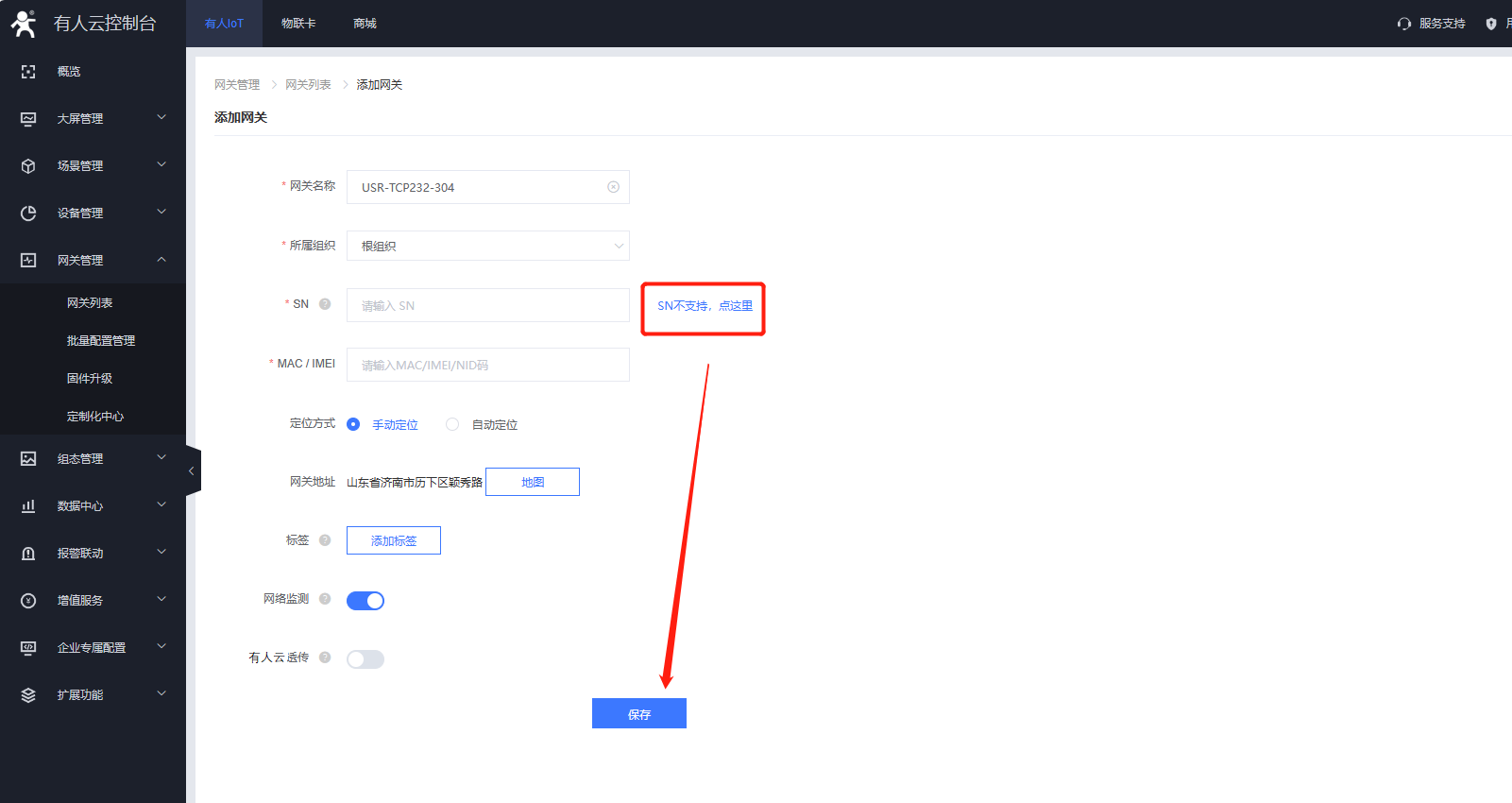

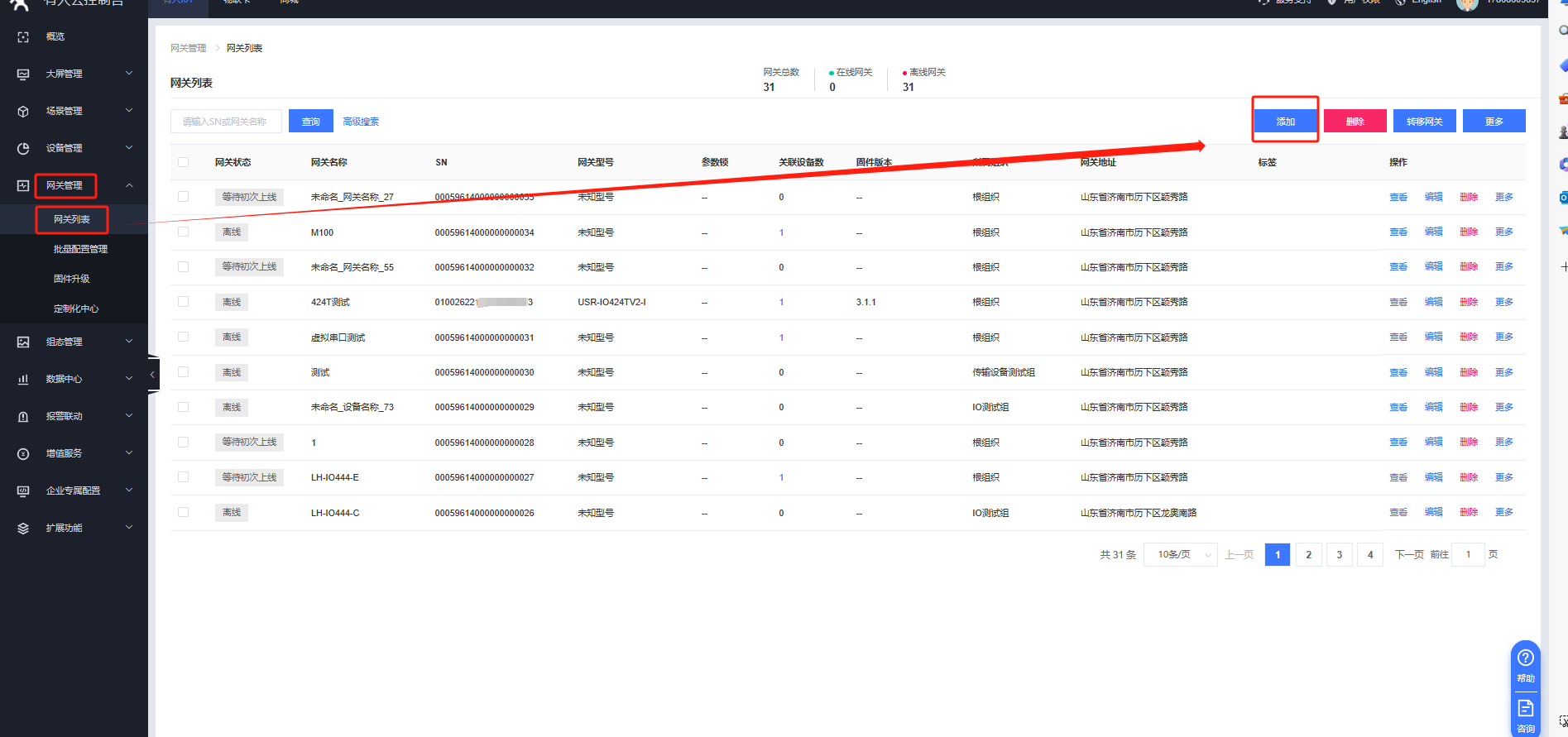

2.添加网关设备： 网关管理-网关列表-添加-单个添加,填写设备名称，选择设备组织，选择“SN不支持，点这里”，点击保存即可，获取到系统分配的接入地址和ID密码

3.添加设备及模板

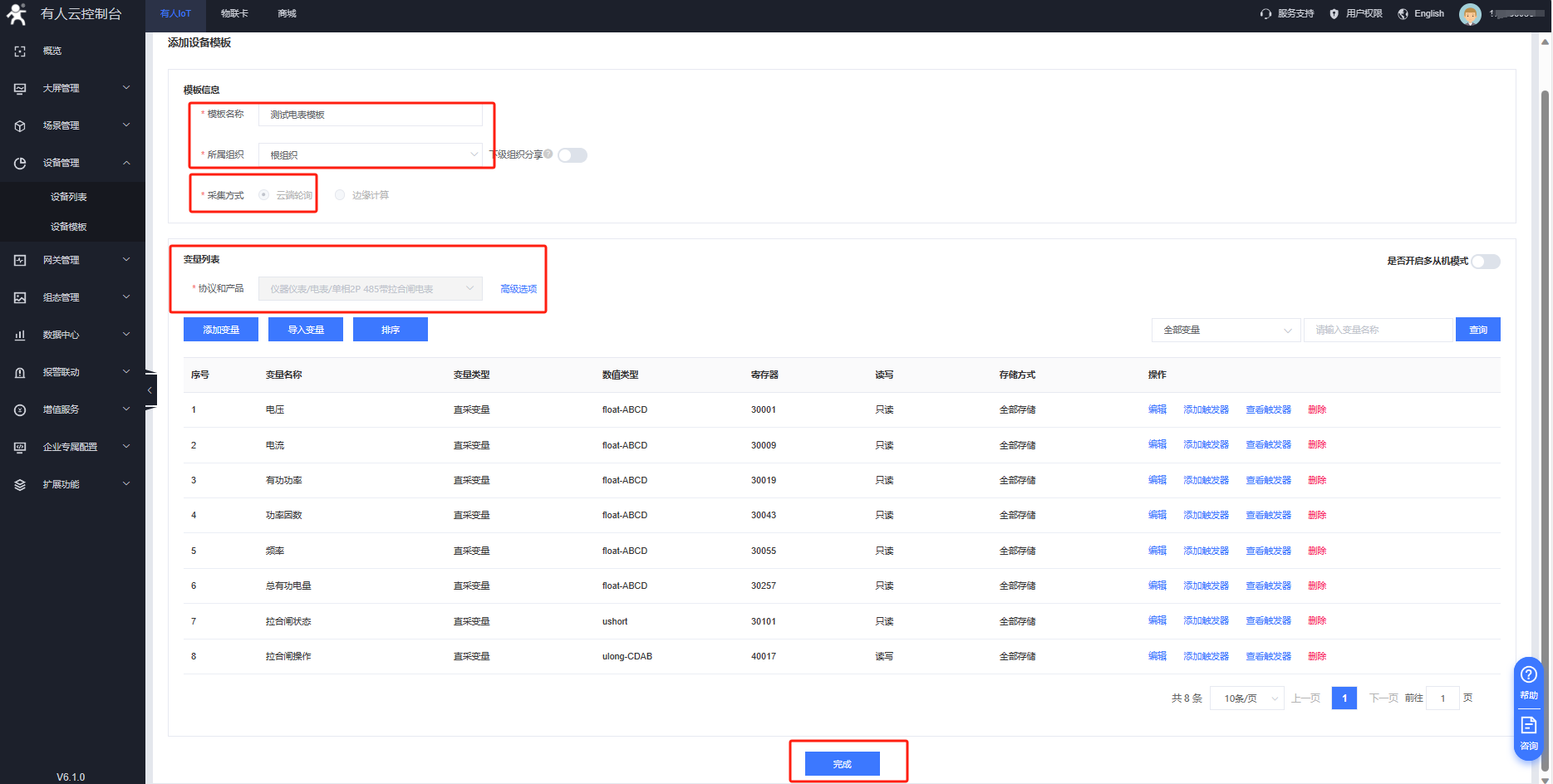

设备管理--设备模板--添加，填入模板名称、组织采集方式选择云端轮询（304不支持边缘计算功能），朗汉德是有人生态产品，所以直接从系统产品里面选择模板即可

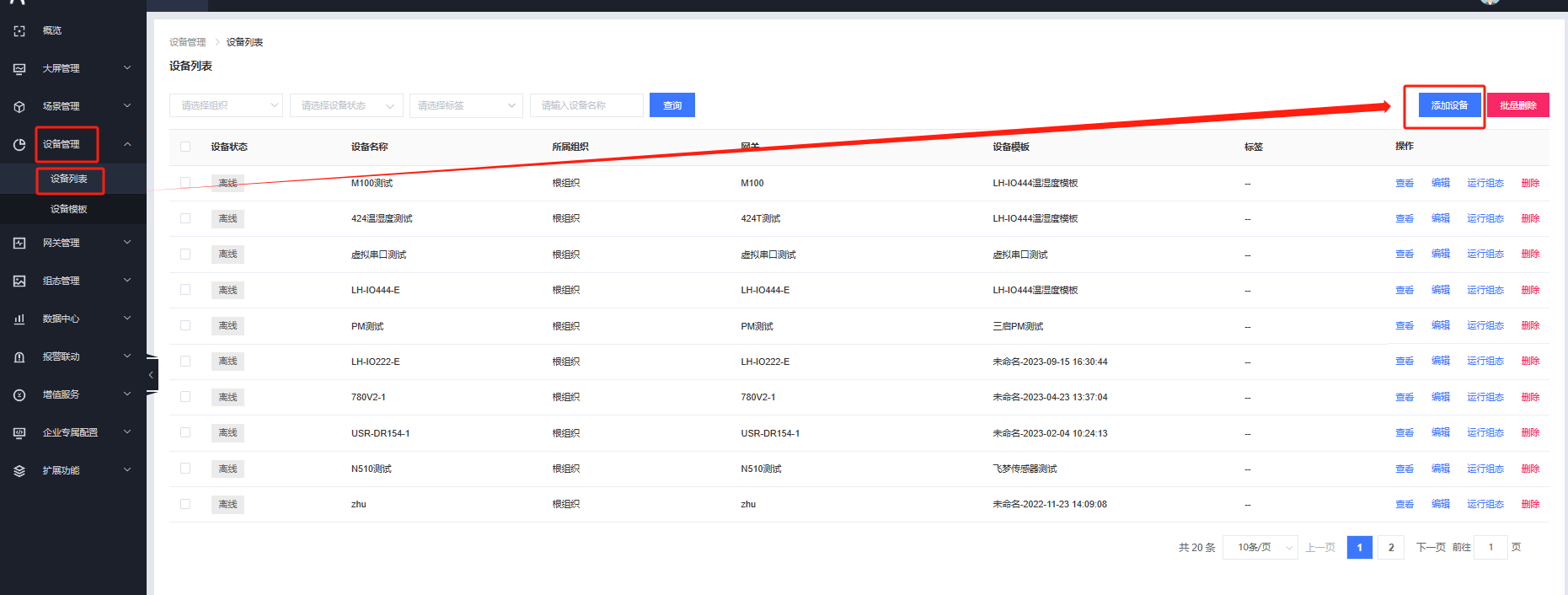

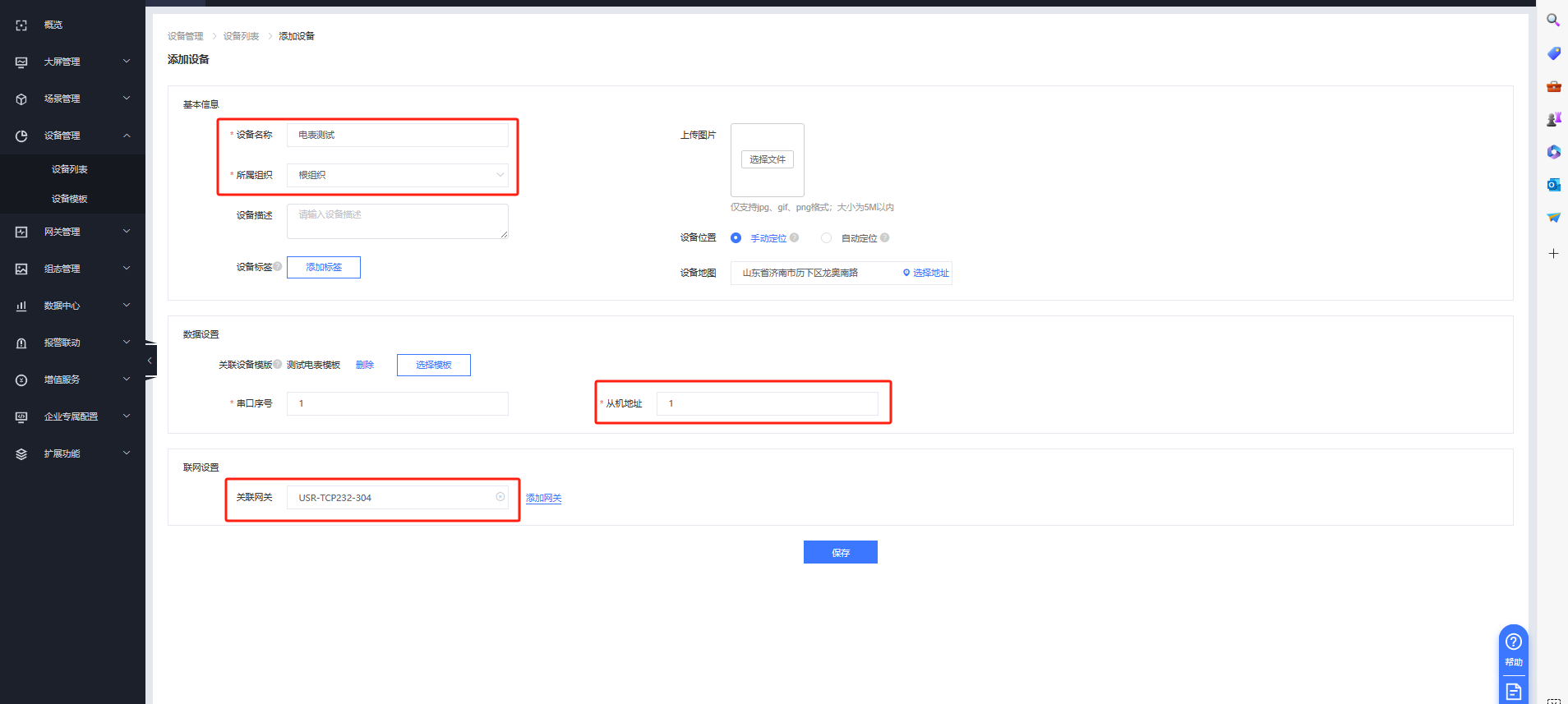

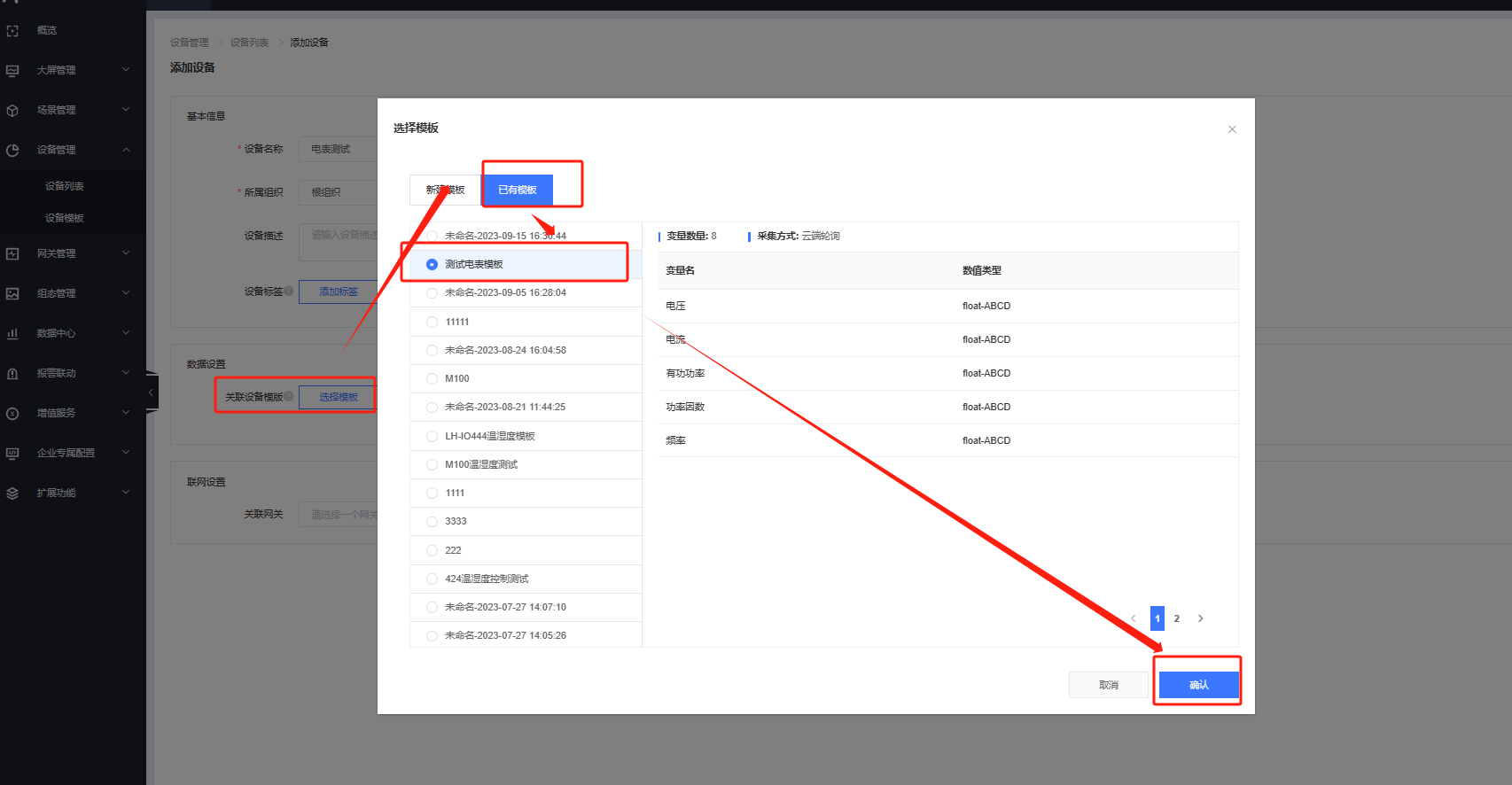

设备管理--设备列表--添加设备，填入设备名称和组织，绑定刚才做的电表模板，然后绑定网关304保存即可，绑定模板时，对于304来说串口序号选择1即可，设备地址填电表的实际地址，由单机测试可知此电表地址是1（电表出厂默认是1，地址可修改）

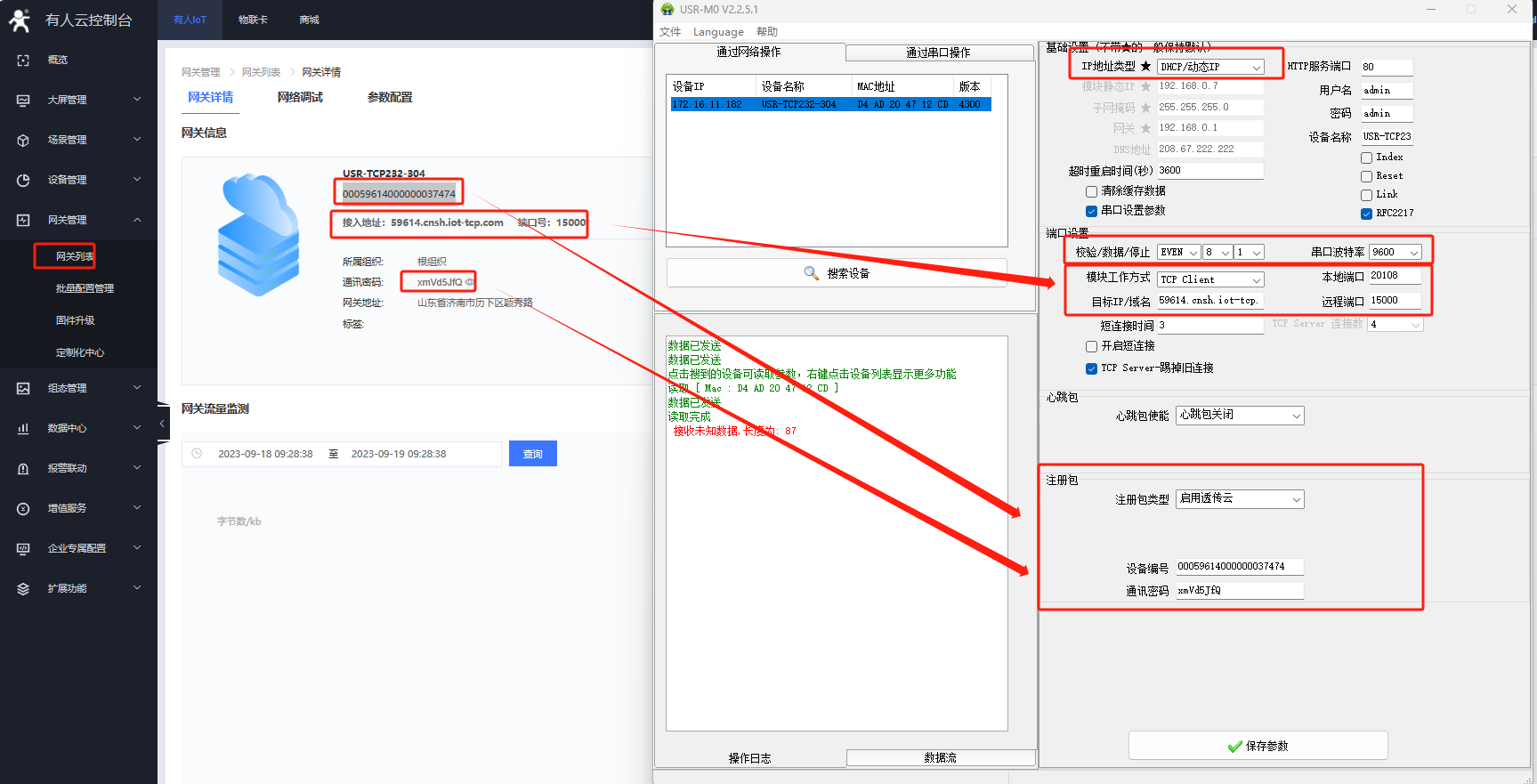

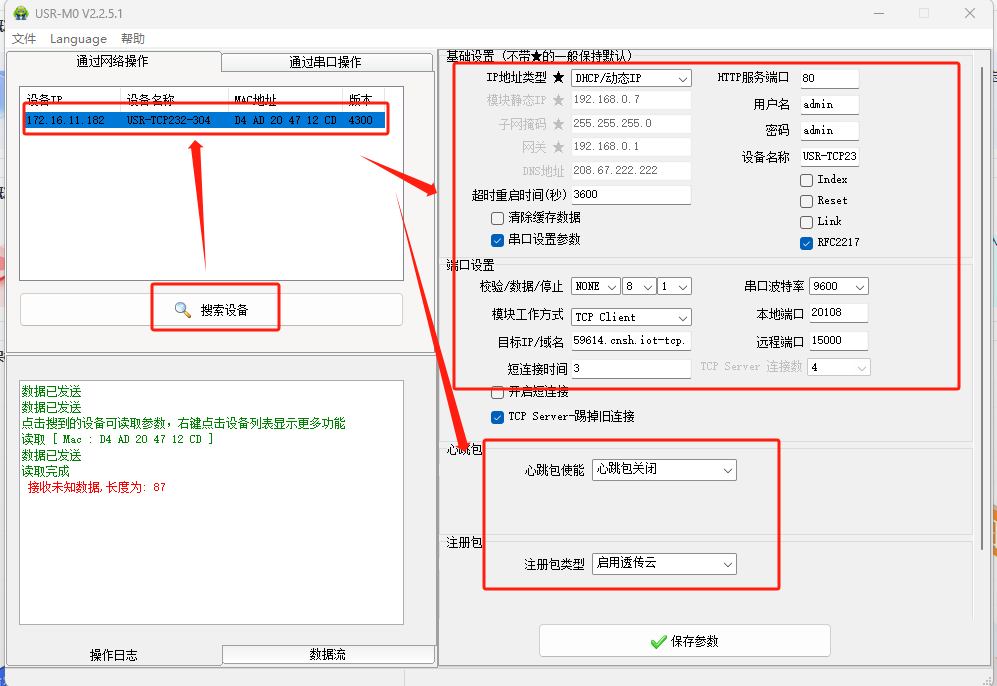

4..USR-TCP232-304配置:使用网线将USR-TCP232-304和电脑链接到同一路由器上（或USR-TCP232-304和电脑网线直连，电脑需要设置静态IP192.168.0.X），打开USR-M0软件，点击搜索设备

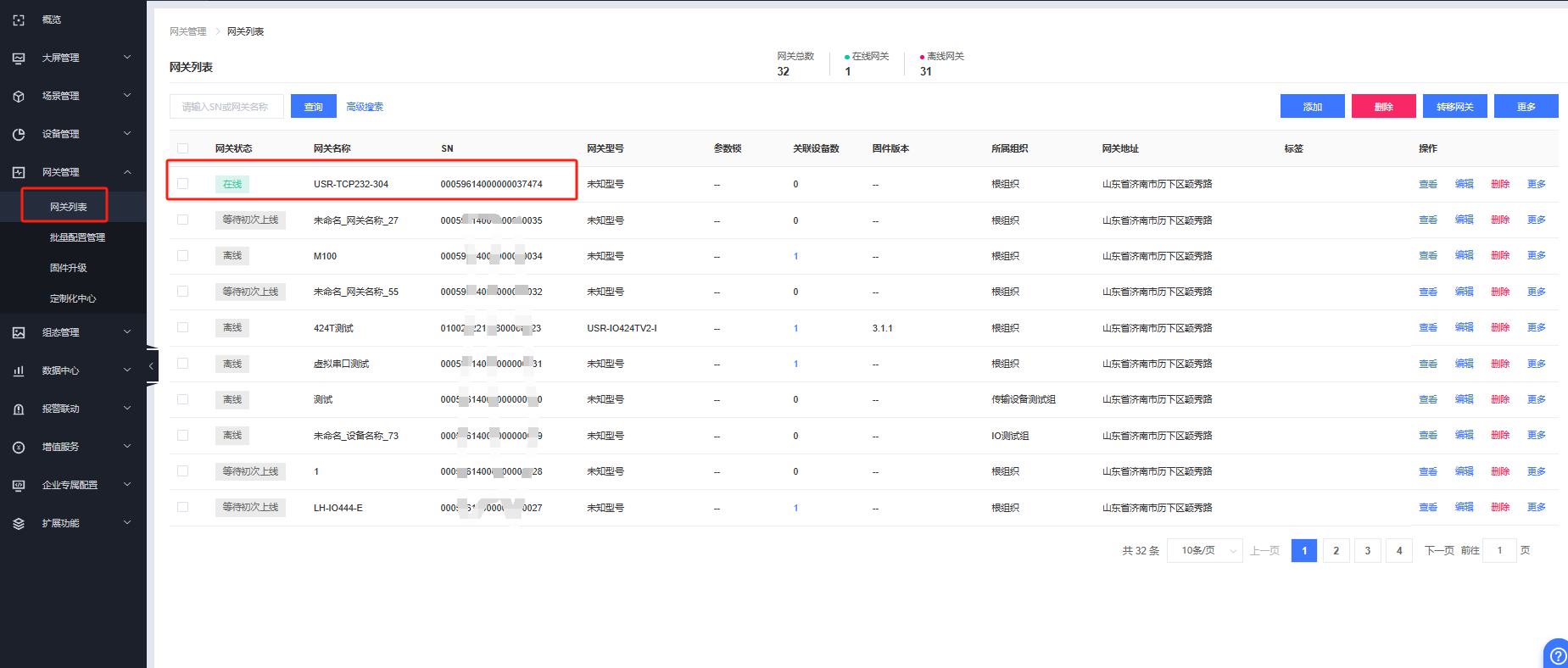

修改IP类型为DHCP(用户根据自己网络需求设置静态IP或者DHCP)，串口参数校验位修改为偶校验（电表出厂默认校验位为偶校验，可以修改304校验位，也可以修改电表校验位，用户按需修改即可）波特率9600，填入目标IP和端口号以及注册信息，点击保存参数，即可看到USR-TCP232-304在有人云端上线。

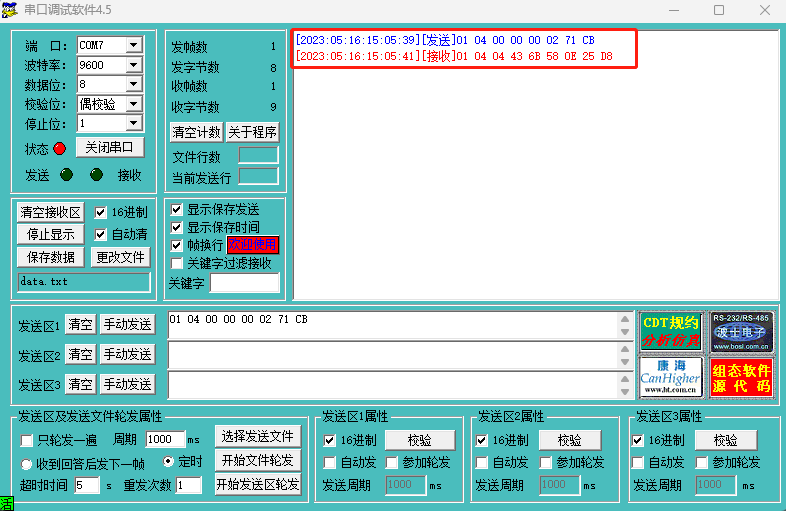

5.使用USB转485转换器，接到电表485端口上，串口参数选择9600 E 8 1，打开串口，发送读取电压的modbus rtu报文，测试电表通讯是否正常。(电表出厂默认地址1，可修改)读到电压235.3V.

四、组态显示

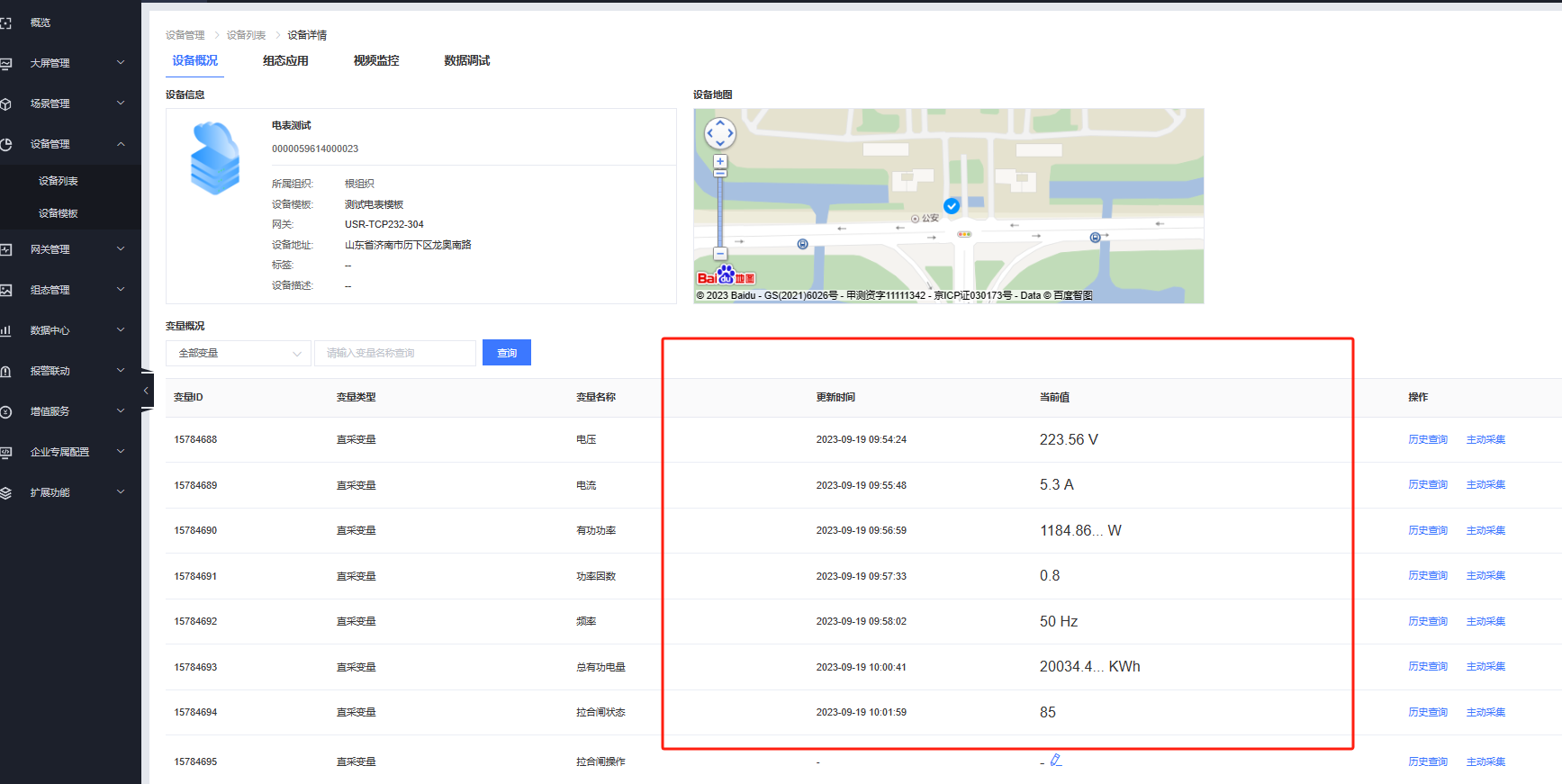

302在云端上线且变量概况页面有电表数据

五、问题排障

1、304设备直连电脑使用M0软件找不到怎么办？

（1）网线连接后检查网口指示灯状态是否正常，不正常可以更换网口线或者是电源测试

（2）检查设备供电是否稳定，可以使用万用表量一下供电电压

（3）检查电脑防火墙、杀毒软件、多余网卡是否关闭，需要都关闭；

（4）检查电脑设置的IP是否和304设备是同一网段，可以打开ping检测一下是否可以ping通，键盘同时点击WIM+R,ping304的IP（此处是192.168.0.7),若ping不通，检查网线和电脑网段的配置。

2、304通过485转USB接电脑在电脑上无法传输数据怎么办？

（1）304设备485接口A是正B是负检查线序链接是否正确，用万用表测试是否导通

（2）在设备管理器--端口查看是否生成COM口，电脑有没有串口驱动，若出现感叹号，需要您自行下载驱动大师，或者是驱动精灵进行修复

（3）检查485线是否中断，用万用表测试量线是否导通

（4）485，单向传输数据，不允许双向同时传输数据

（5）304串口参数要和串口调试助手打开串口参数一致,包括波特率、数据位、停止位、校验位

3、304和网络端调试助手无法建立TCP链接怎么办？

（1）304 做TCP server 电脑关闭防火墙，禁用其他网卡

（2）304做 TCP server，设置本地端口1-65535，电脑软件设置TCP client远程服务器地址填写304设备本机IP地址，远程端口号填写304设备本地端口号

（3）304 做TCP client，远程服务器地址/域名填写电脑本机IP，远程端口号填写电脑软件设置的本地端口号,电脑软件设置为TCP server，设置本地端口号1-65535

（4）更换其他网络端调试助手测试，可以百度下载野火调试助手测试

撰写人：尹丛欣
