一、资料

说明书：https://www.usr.cn/Download/920.html

设置软件：https://www.usr.cn/Download/257.html

测试软件：http://www.usr.cn/Download/27.html

二、连接框图
485从机（Modbus rtu）--------304-------组态王（Modbus TCP）

注：Modbus 网关功能（版本V4300）：仅在 USR-TCP232-30X 系列（国产芯片）产品具备。

进口芯片无此功能，请注意区分！
三、参数设置
1.将 302(USR-TCP232-302简称)通过串口线(或USB 转RS232串口线)与计算机相连接，通过网线将 302 的网口 与PC 的网口相连接，检测硬件连接无错误后，接入5V电源适配器，给302供电。观察302网口指示灯状态是否正常：绿色灯常亮，黄色灯闪烁。

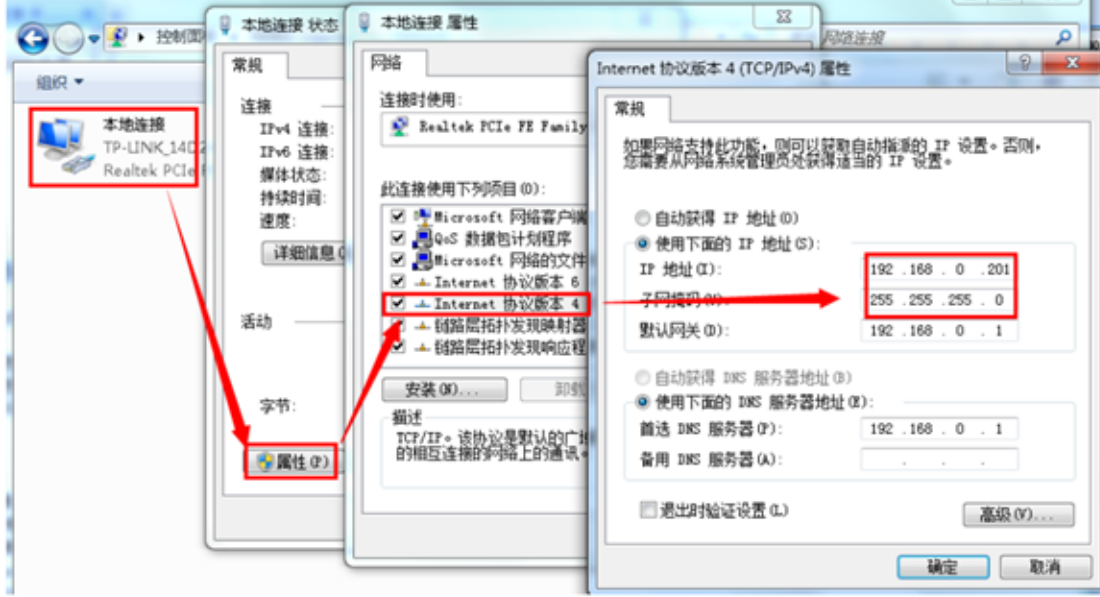

2.按路径：控制面板--网络和Internet--网络和共享中心找到“windows防火墙”和“更改适配器设置”选项，关闭防火墙并禁用与本次测试无关的网卡，并关闭电脑杀毒软件。给电脑设置静态IP，要与302的IP在同一个网段。
3.点击“搜索设备”当搜索列表中出现302的设备后，单击搜索到的设备。设置完相应的串口参数后，选择工作模式为：TCP Server,端口 502，并开启modbus网关功能。

四. 组态王软件设置

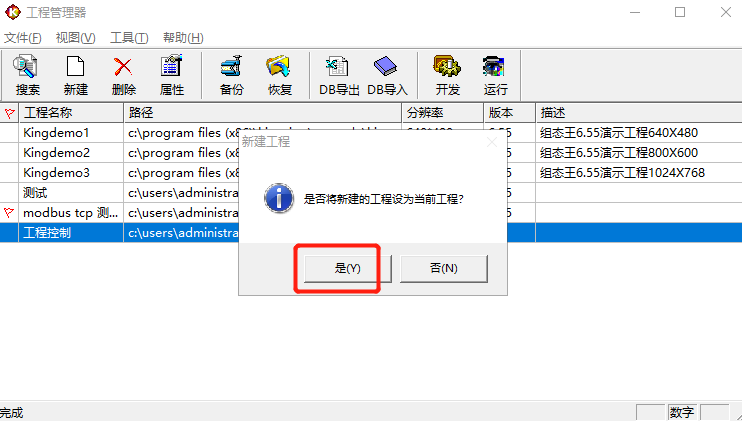

1.新建工程--开发工程

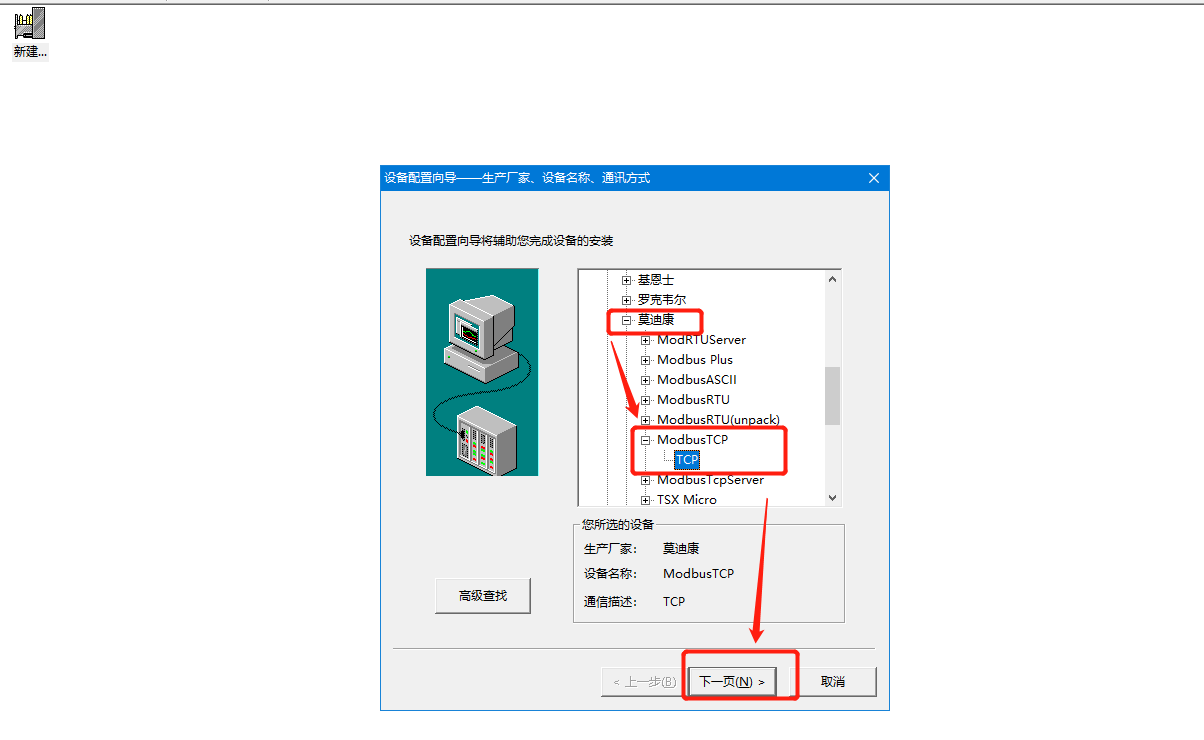

2.设备--新建设备--PLC--莫迪康--modbus TCP


3.逻辑名称：自己设置

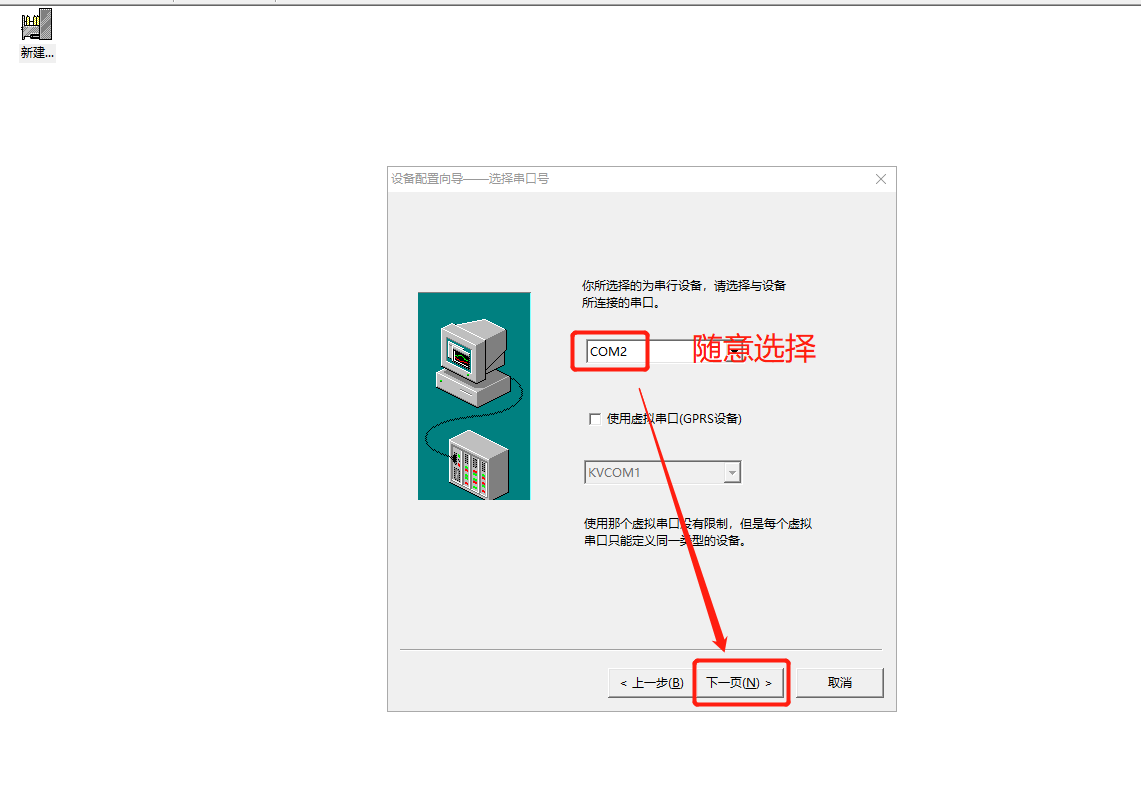

4.通讯口选择：任选一个

5.设置地址：地址代表的意思可以查看图中的地址帮助，

172.16.10.164：是302的IP地址

502：是410S的本地端口号，可以在RS232设置界面

1：代表串口设备的modbus从机地址

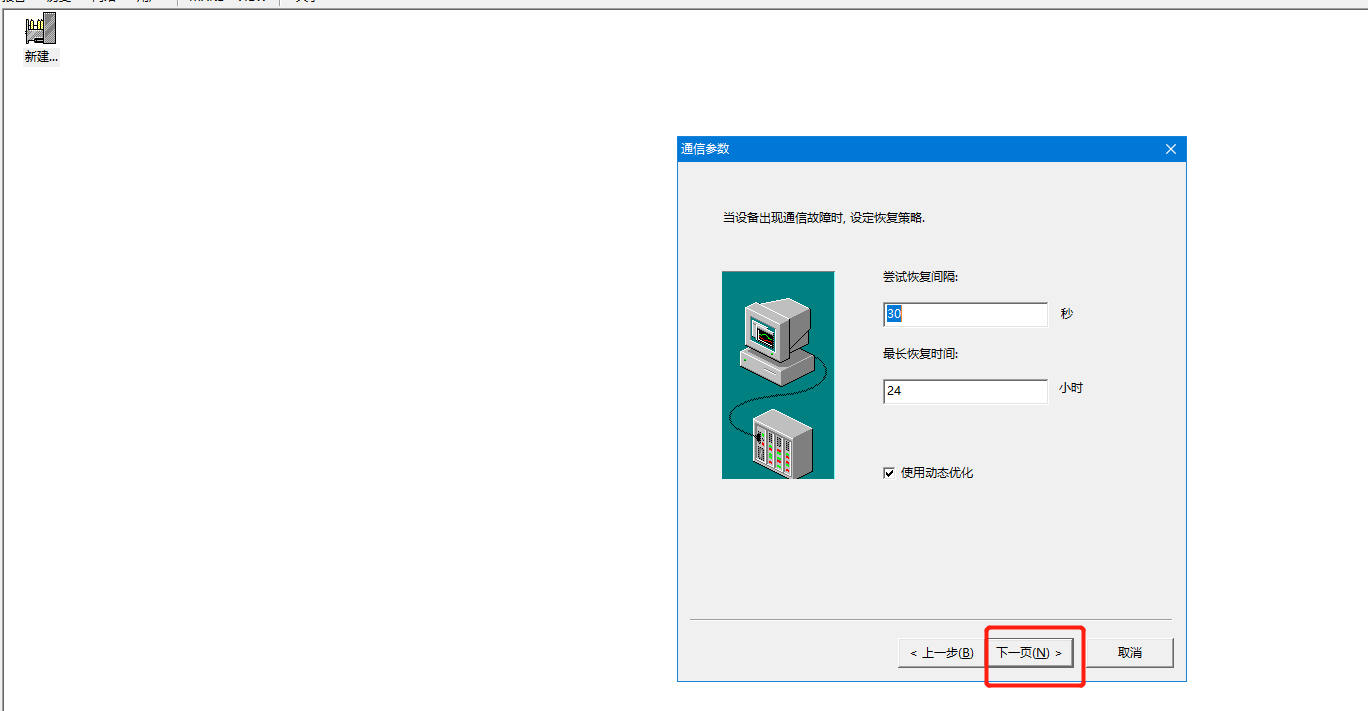

下一步

6.新建完成

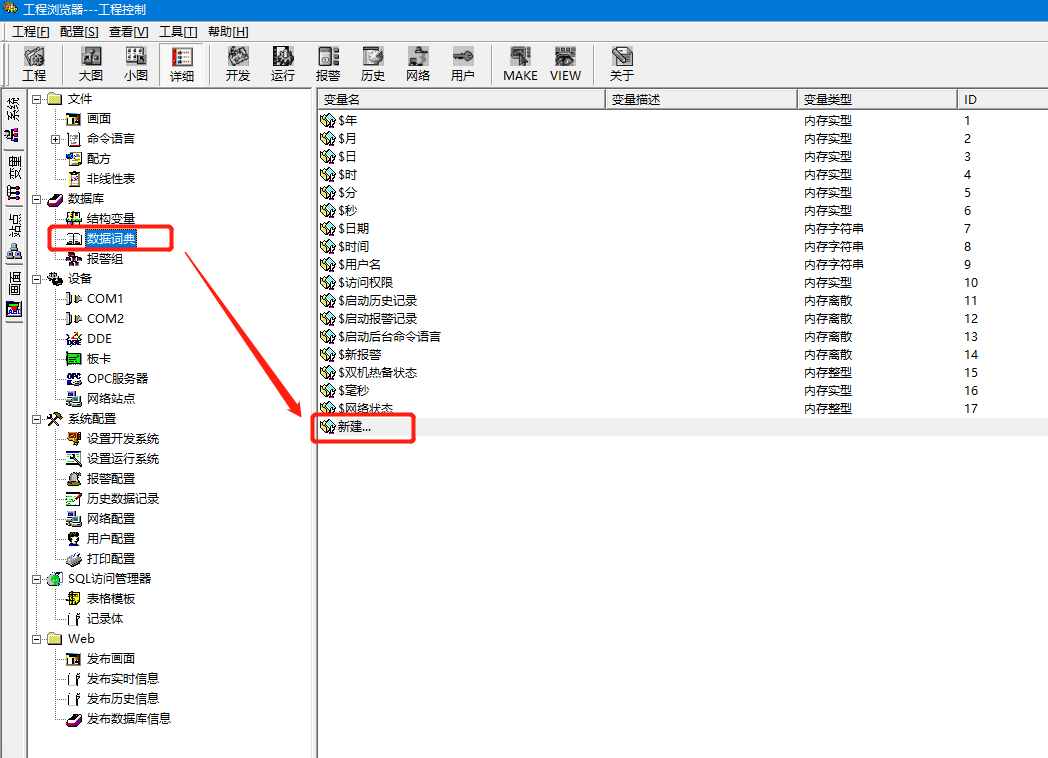

7.设置数据词典：在数据库，数据词典内，双击新建，新建一个变量名.
新建变量名 MODBUSRTU,选择变量类型 IO 整数。连接设备为新建的设备 名:新建 IO 设备，寄存器 401，代表功能码为 03，起始地址 0 的第一个值。

8.应用程序命令语言：选择命令语言的应用程序命令语，然后输入算法。

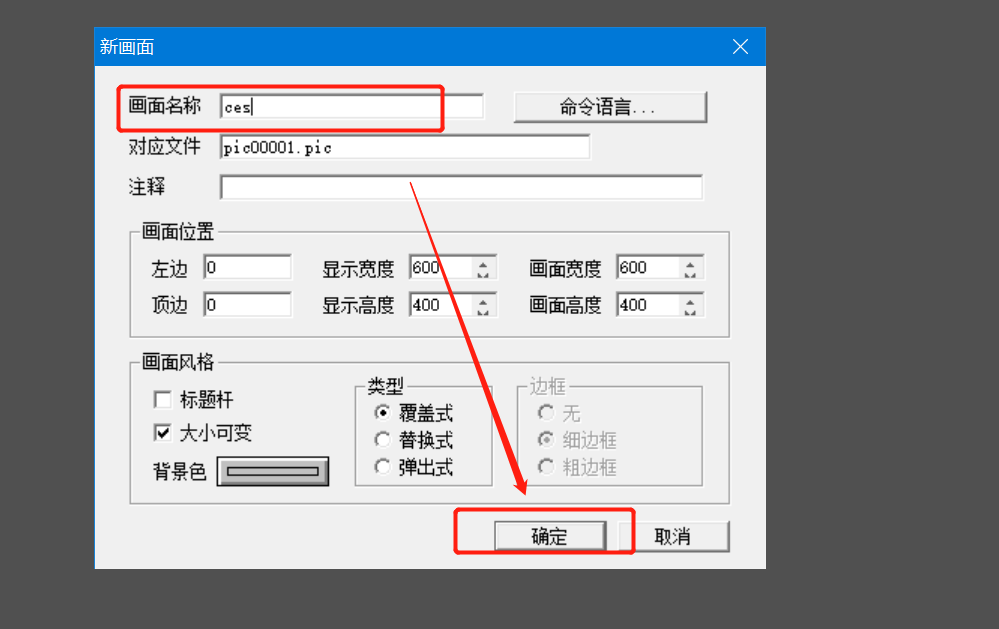

9.新建画面：点击画面，新建一个画面命名，然后双击，进入画面编辑栏。

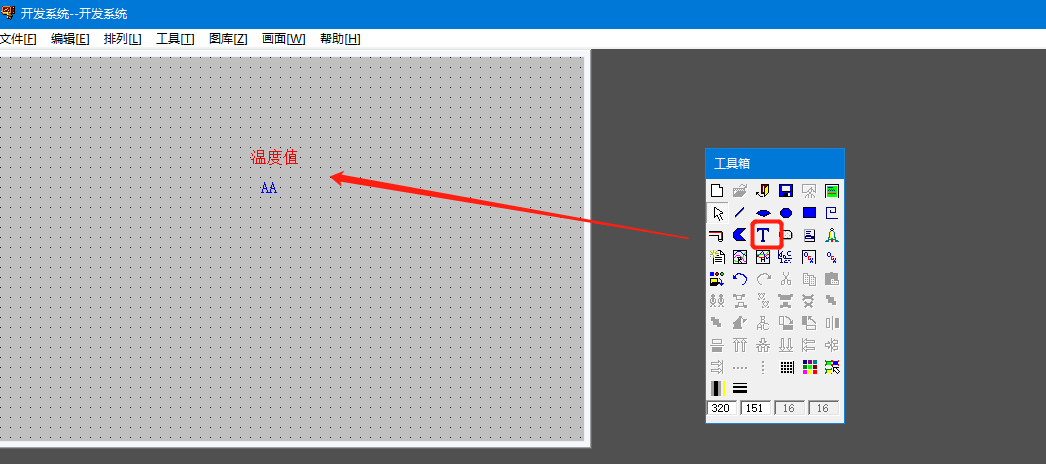

双击其中一个文本 AA，然后点击模拟值输出，在表达式内选择变量名，然后确定。
画面编辑成功后，点击存储全部。然后将画面切换到 View

10、数据调试

通过修改modbus slave 485从机数据，可以看到在页面上显示出来串口数据。
