一、资料下载

USR-TCP232-302/304/306 说明书官网下载链接：https://www.usr.cn/Download/920.html

USR-TCP232-302/304/306 规格书官网下载链接：https://www.usr.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下载链接：https://www.usr.cn/Download/1255.html

M0系列设置软件官网下载链接：https://www.usr.cn/Download/257.html

网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html

有人虚拟串口软件V3.7.2.529下载链接：https://www.usr.cn/Download/31.html

有人虚拟串口软件V5.0.1下载链接：https://www.usr.cn/Download/924.html

二、硬件连接

1、所需物品

USR-TCP232-306产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

外网路由器 1个

超五类网线 1根

笔记本电脑 1台

2、硬件连接

USR-TCP232-306的485串口接USB-RS485串口线到电脑USB口，网线接到路由器上，然后产品接12V电源适配器上电。

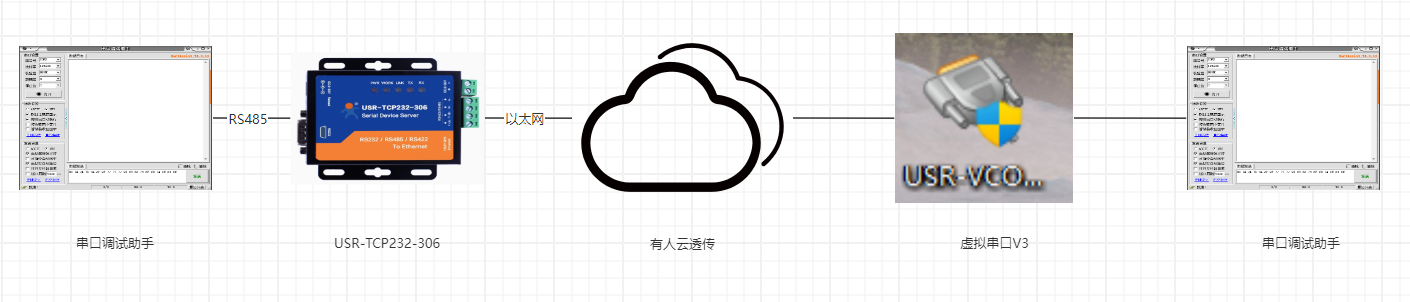

附图：

三、产品参数设置

1、USR-TCP232-306对接有人云参数设置

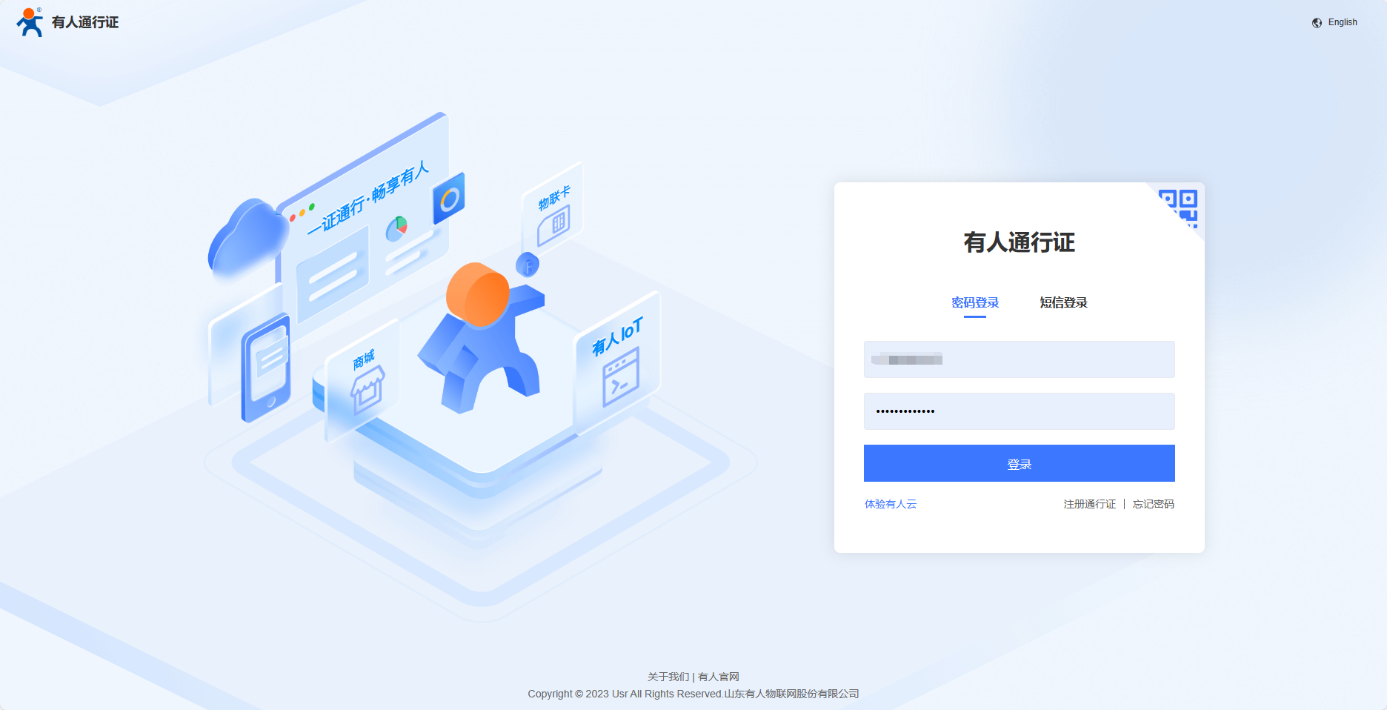

登录有人云：https://account.usr.cn/#/login?type=mp_scada&logout=1

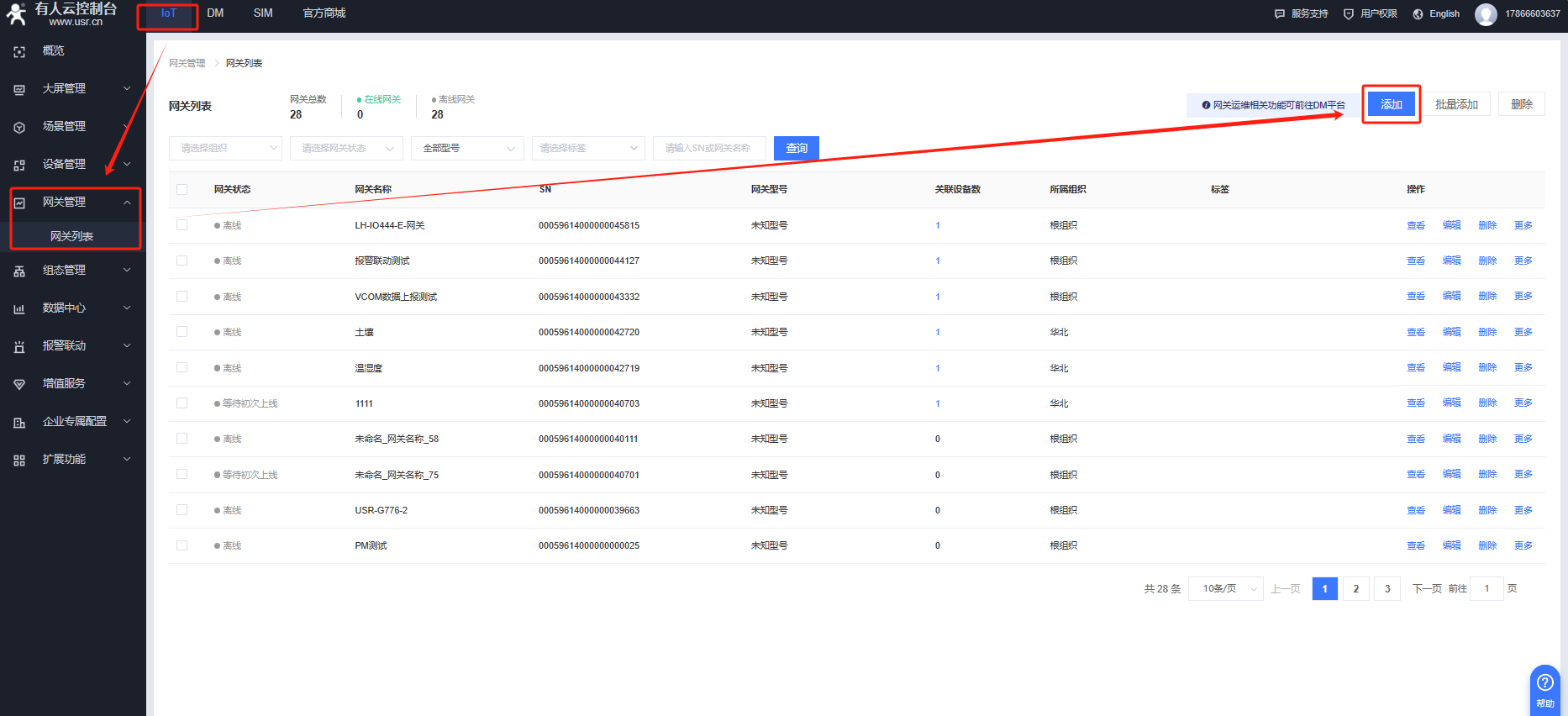

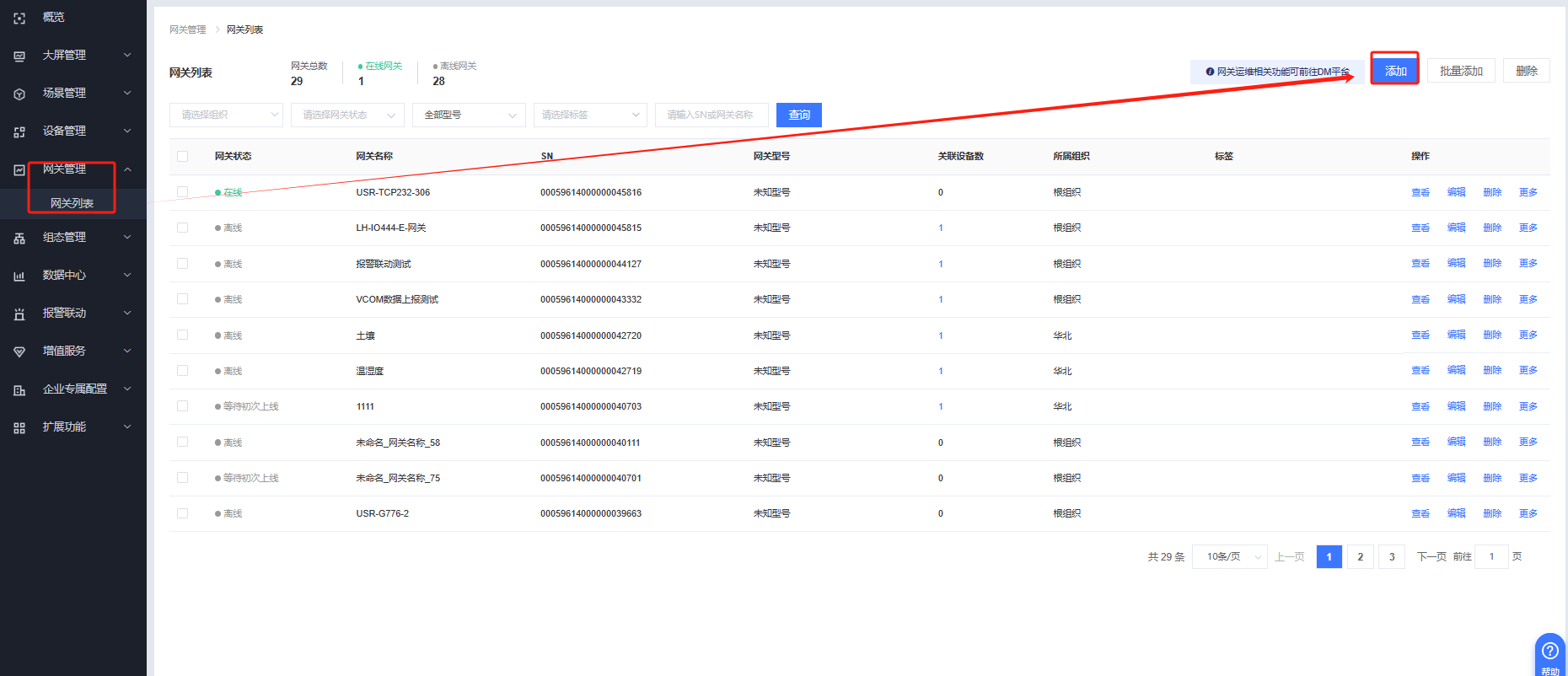

有人云IOT平台---网关管理---网关列表---添加

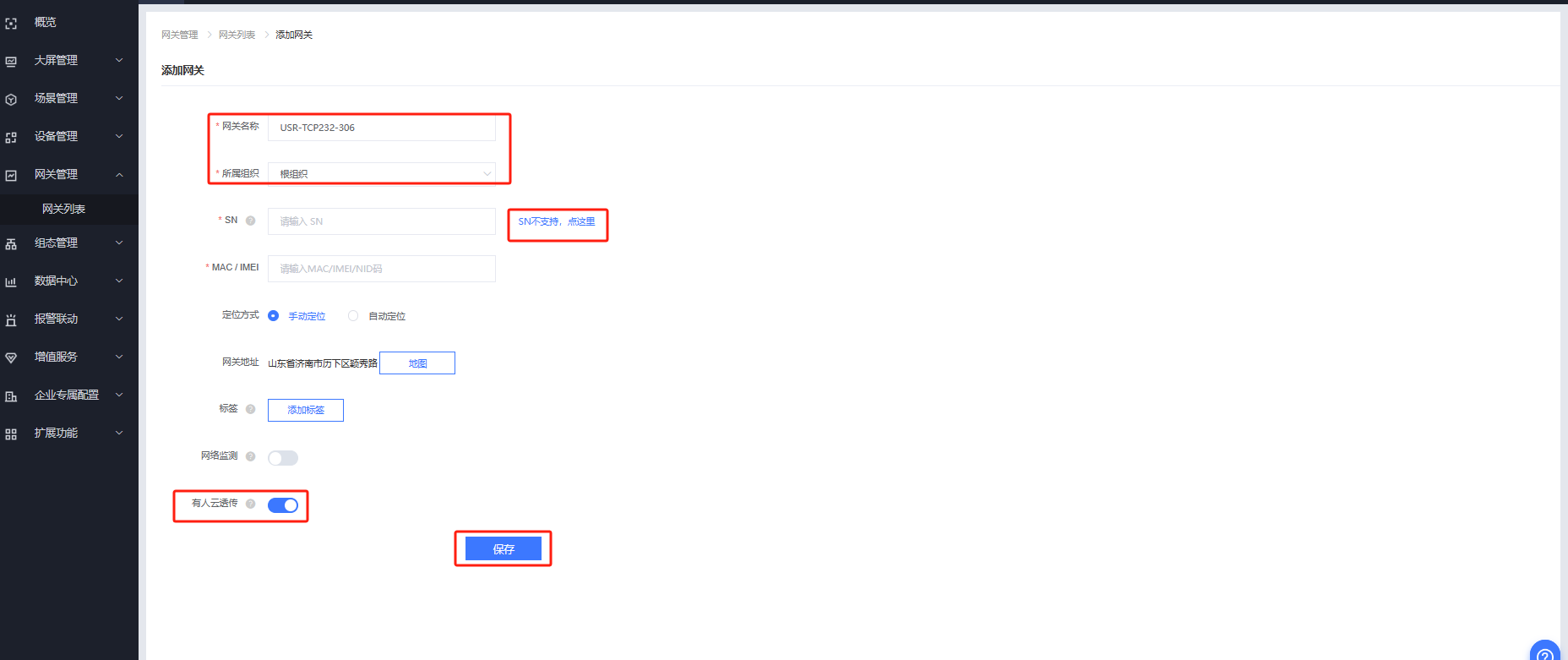

网关名称：USR-TCP232-306

所属组织：根组织

“SN不支持，点这里”方式添加，

开启有人云透传功能，保存。

USR-TCP232-306通过网线直连电脑，接12V电源适配器上电。

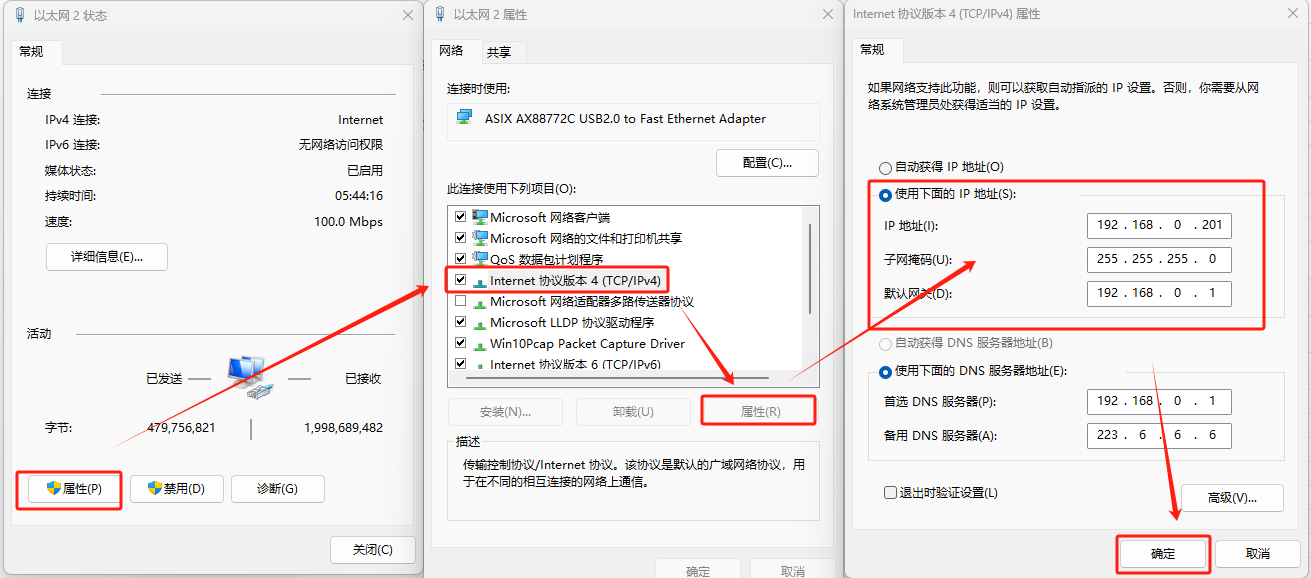

电脑打开控制面板，只保留本地连接网卡，禁用其他网卡。本地连接右击属性，找到IPv4，将IPv4的参数设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1（USR-TCP232-306出厂默认IP是192.168.0.7，配置时电脑需要和设备在同一个网段）。

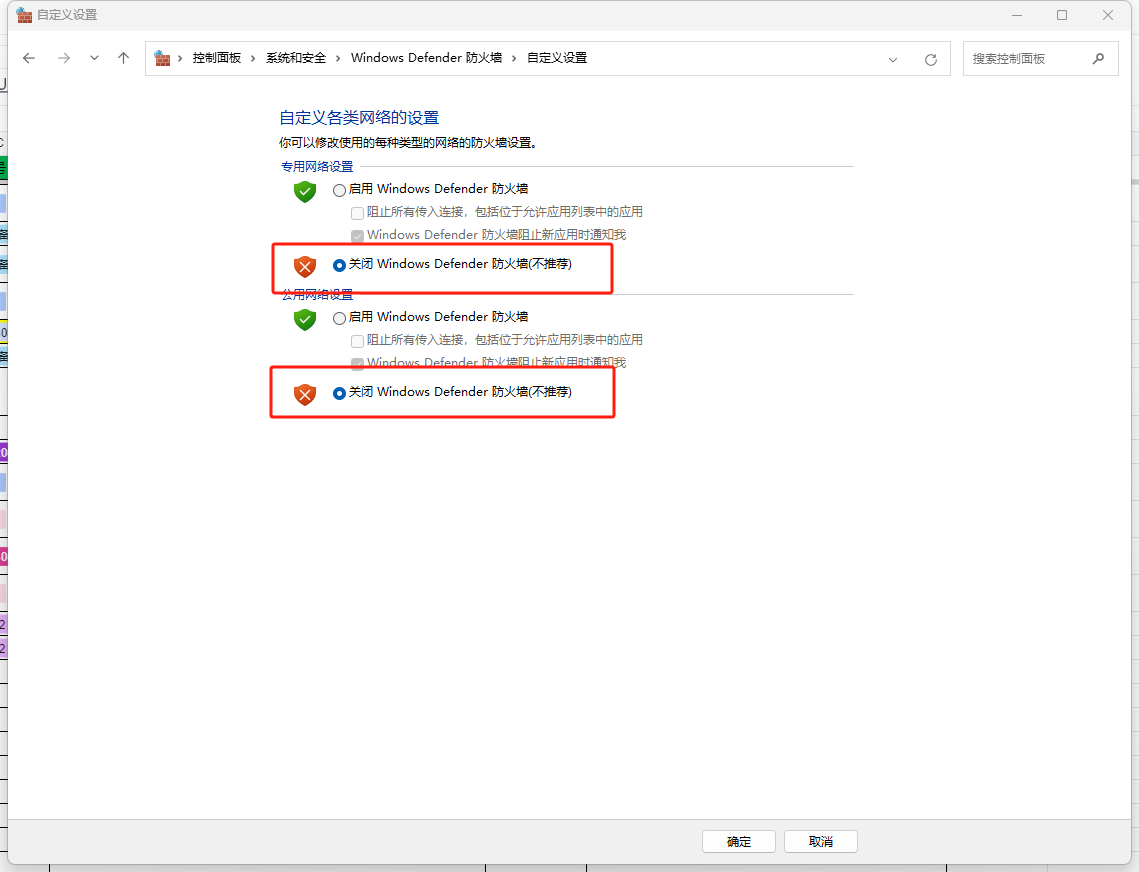

电脑关闭防火墙和杀毒软件。

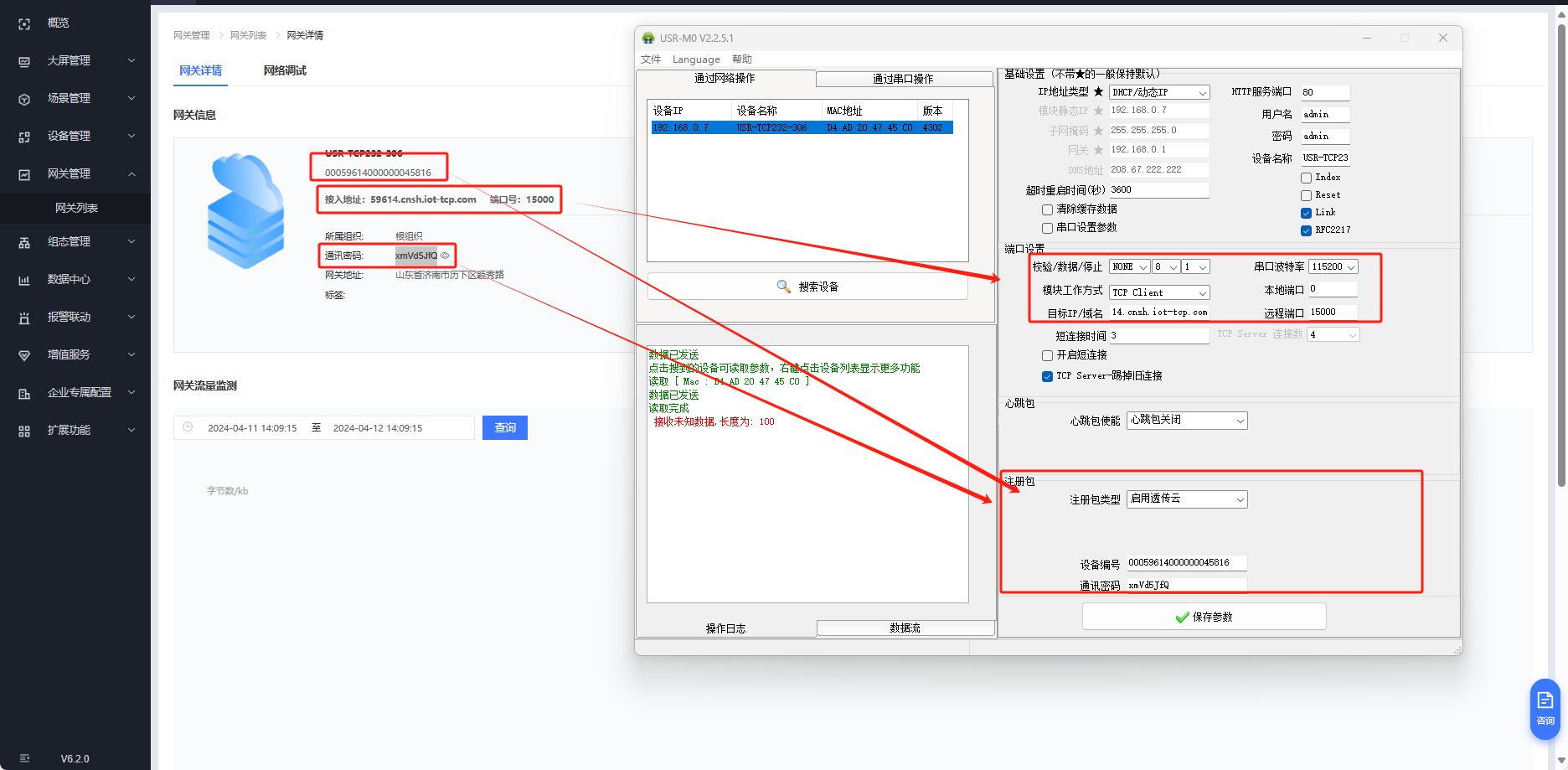

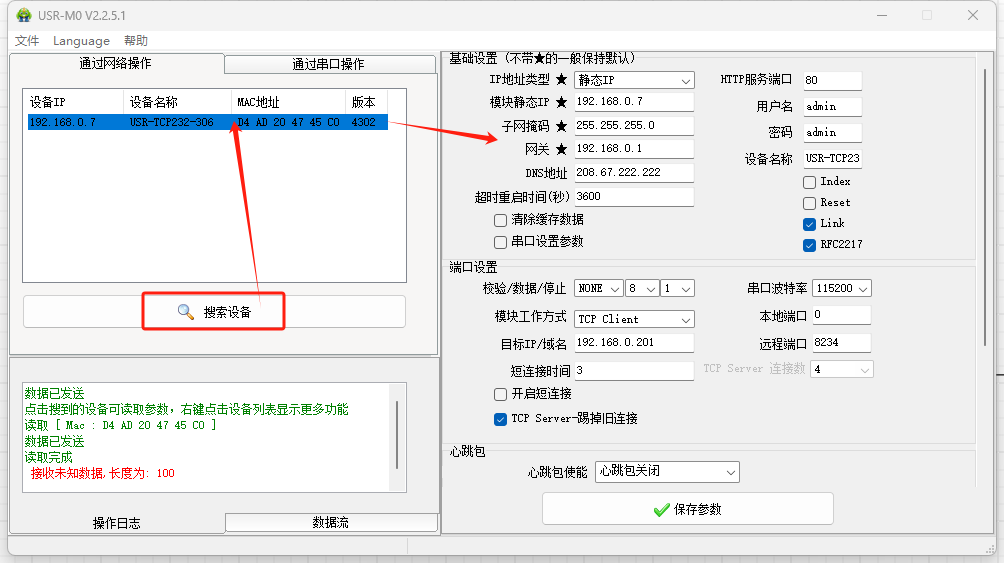

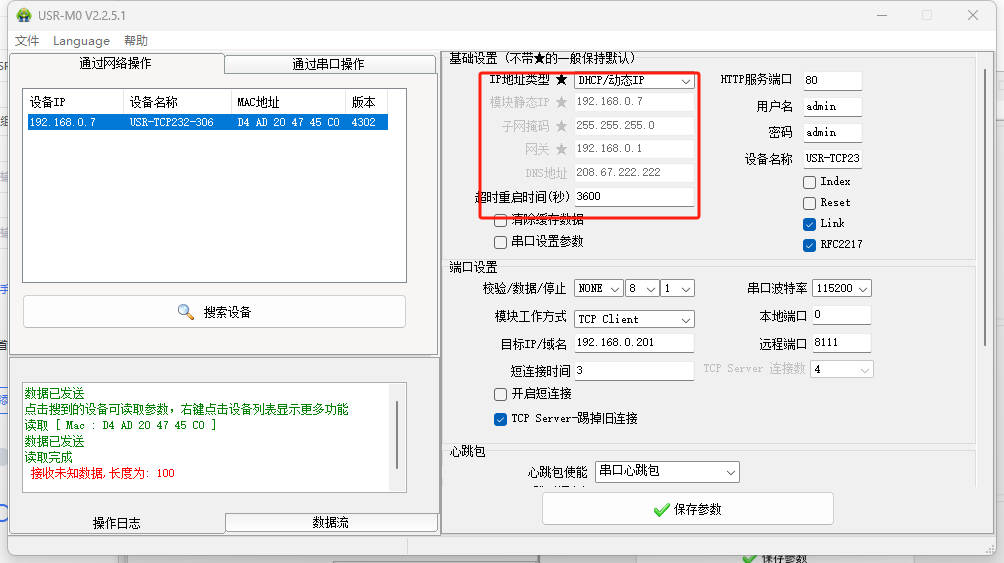

打开M0软件，点击搜索设备，搜到设备后点击MAC打开右侧参数设置界面。

将IP地址改为DHCP（本例中让路由器给设备自动分配IP，用户可根据实际情况设置 DHCP或者固定IP）。

模块工作方式设置为TCP Client,远程端口号设置为15000，目标IP/域名填入有人云分配的接入地址，本地端口可不设置。

开启注册包，选择有人云，将有人云分配的ID密码填入设备中，保存参数。

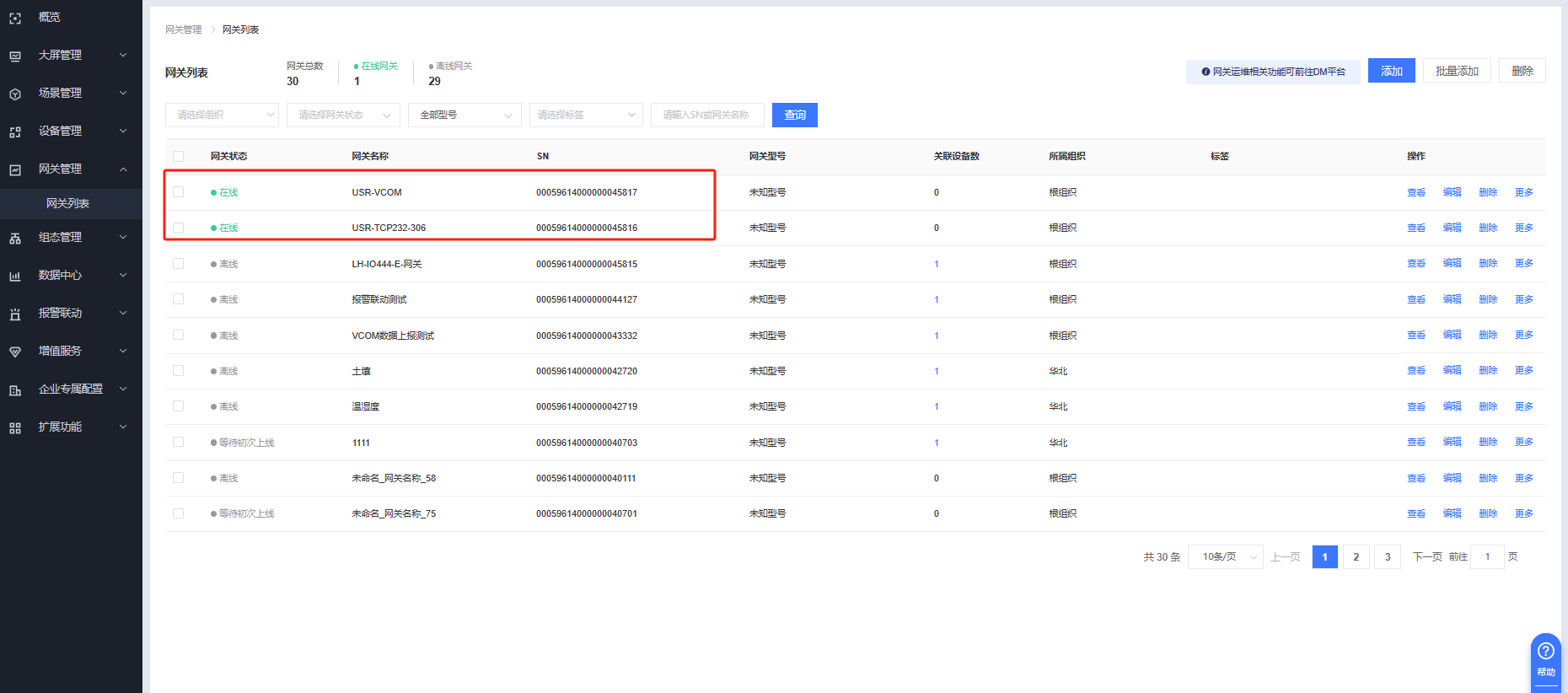

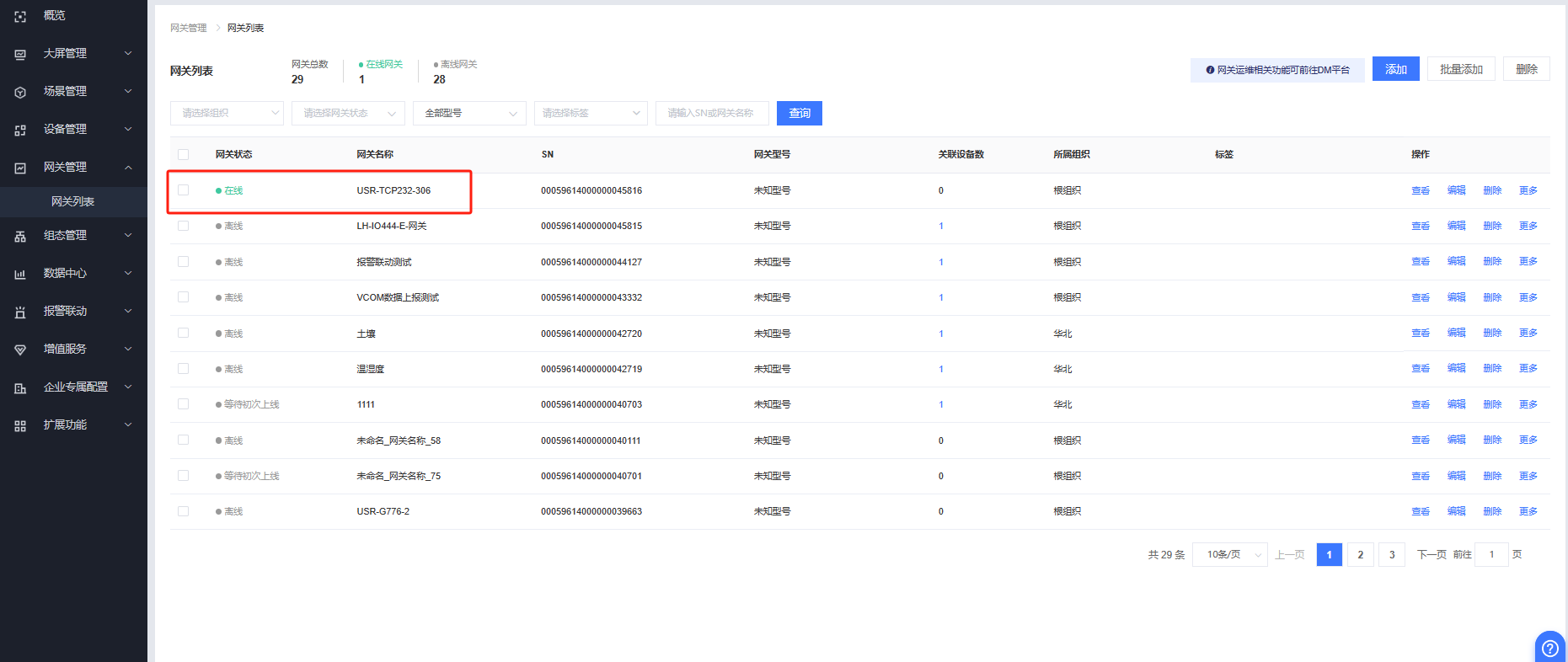

配置好参数后将USR-TCP232-306接入到路由器上，等待一分钟即可看到USR-TCP232-306在有人云上在线。

2、虚拟串口V3参数设置

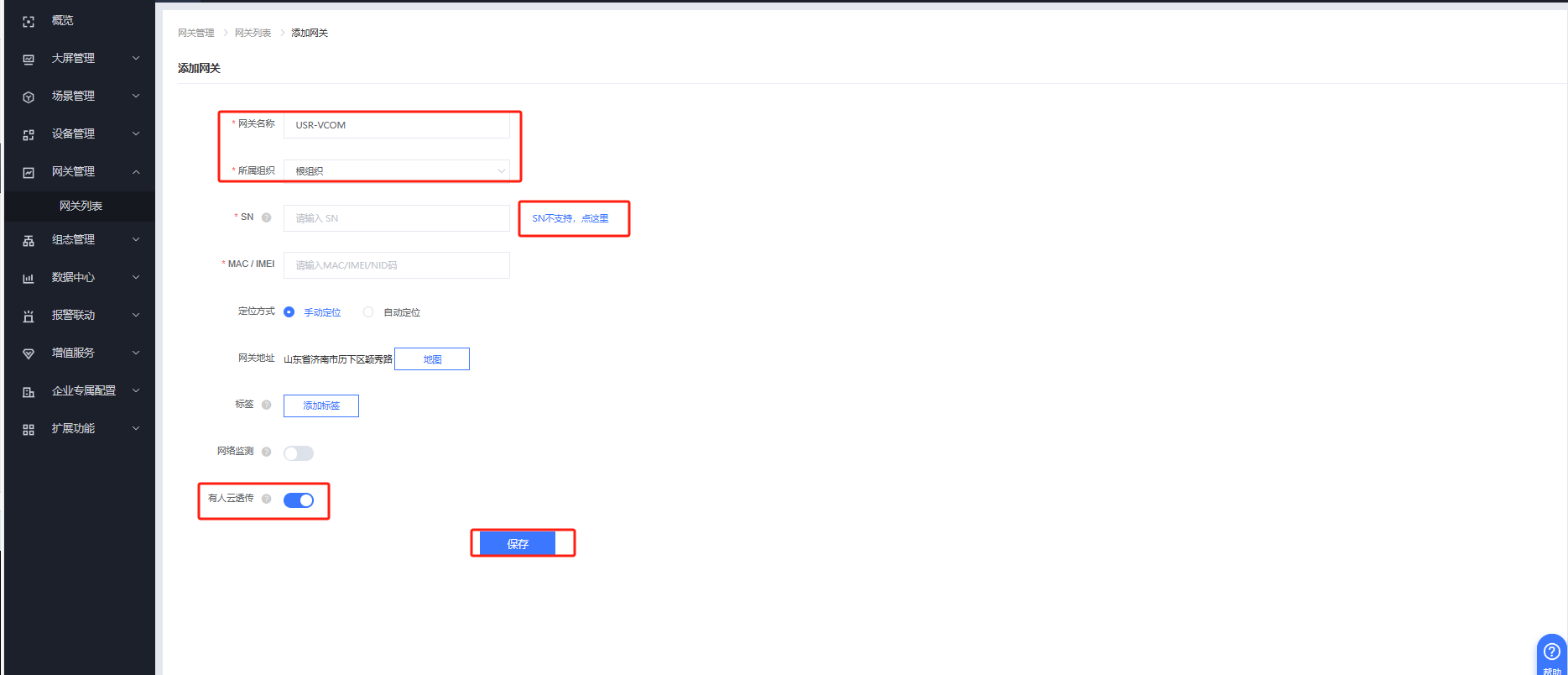

有人云IOT---网关管理---网关列表---添加

网关名称：USR-VCOM

所属组织：根组织

“SN不支持，点这里”方式添加，

开启有人云透传功能，保存

打开虚拟串口V3软件，创建一个虚拟串口，工作方式设置为TCP Client,远程端口号设置为15000，目标IP/域名填入有人云分配的接入地址，高级---启用透传云，将有人云分配的ID和密码填入虚拟串口中，保存即可看到虚拟串口在有人云在线。

3、有人云透传策略参数设置

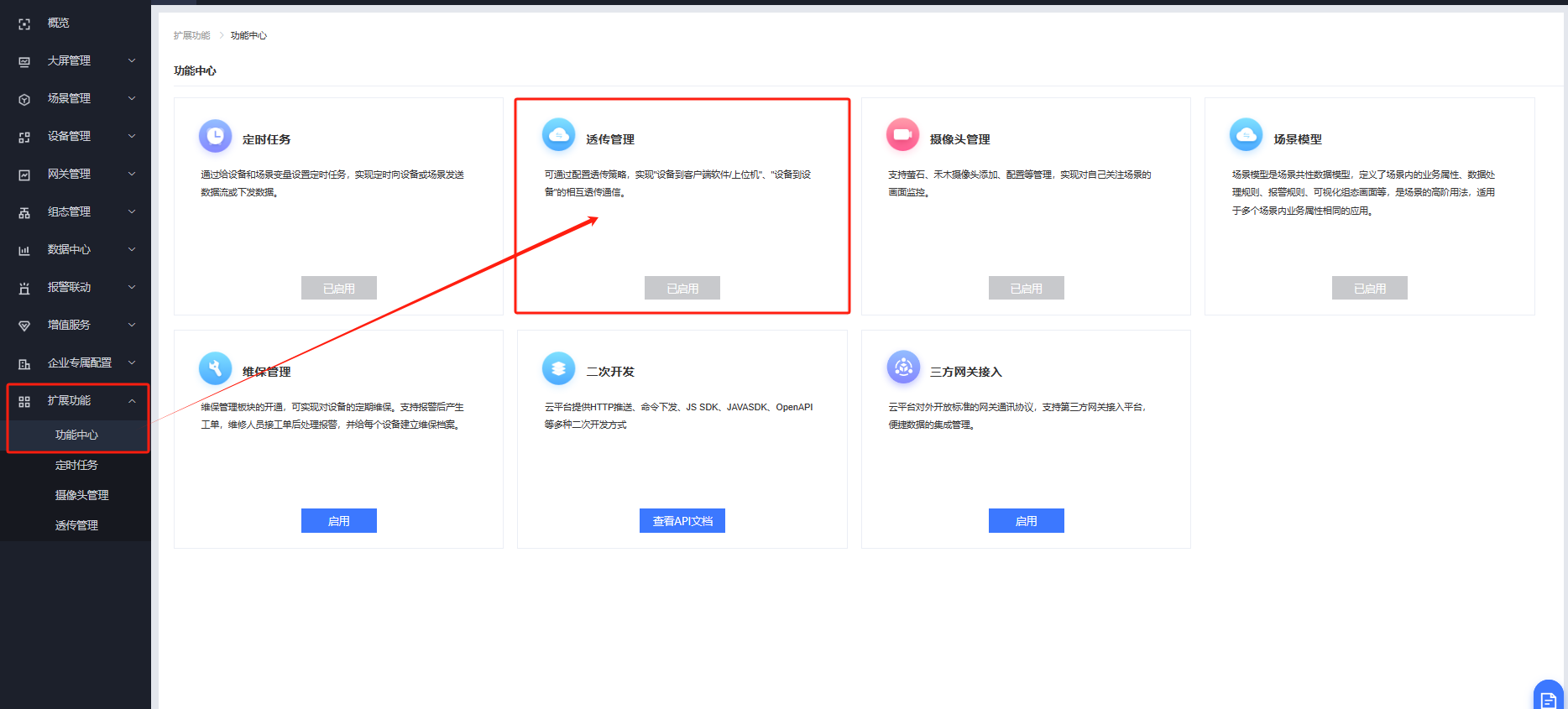

有人云IOT平台---扩展功能---功能中心---启用透传管理。

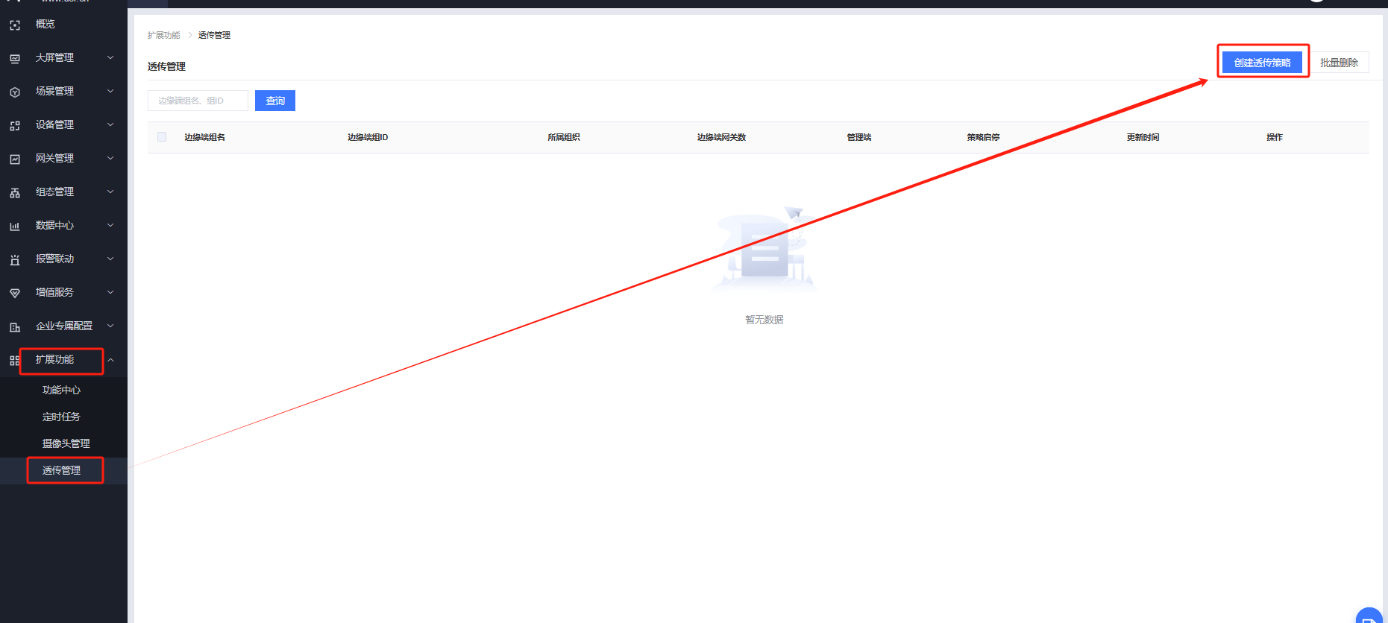

有人云IOT平台---扩展功能---透传管理---创建透传策略

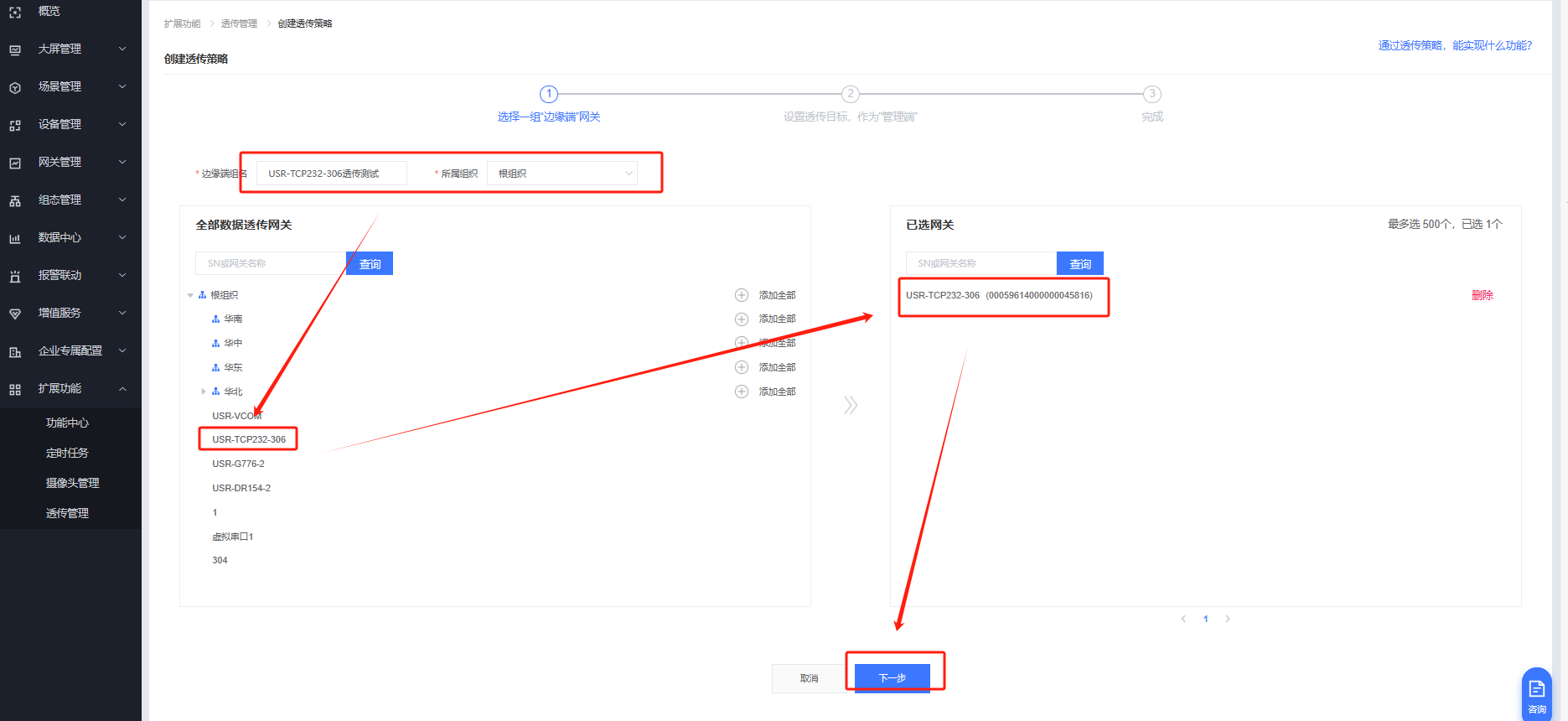

边缘组命名为USR-TCP232-306透传测试，所属组织根组织，选择USR-TCP232-306,下一步

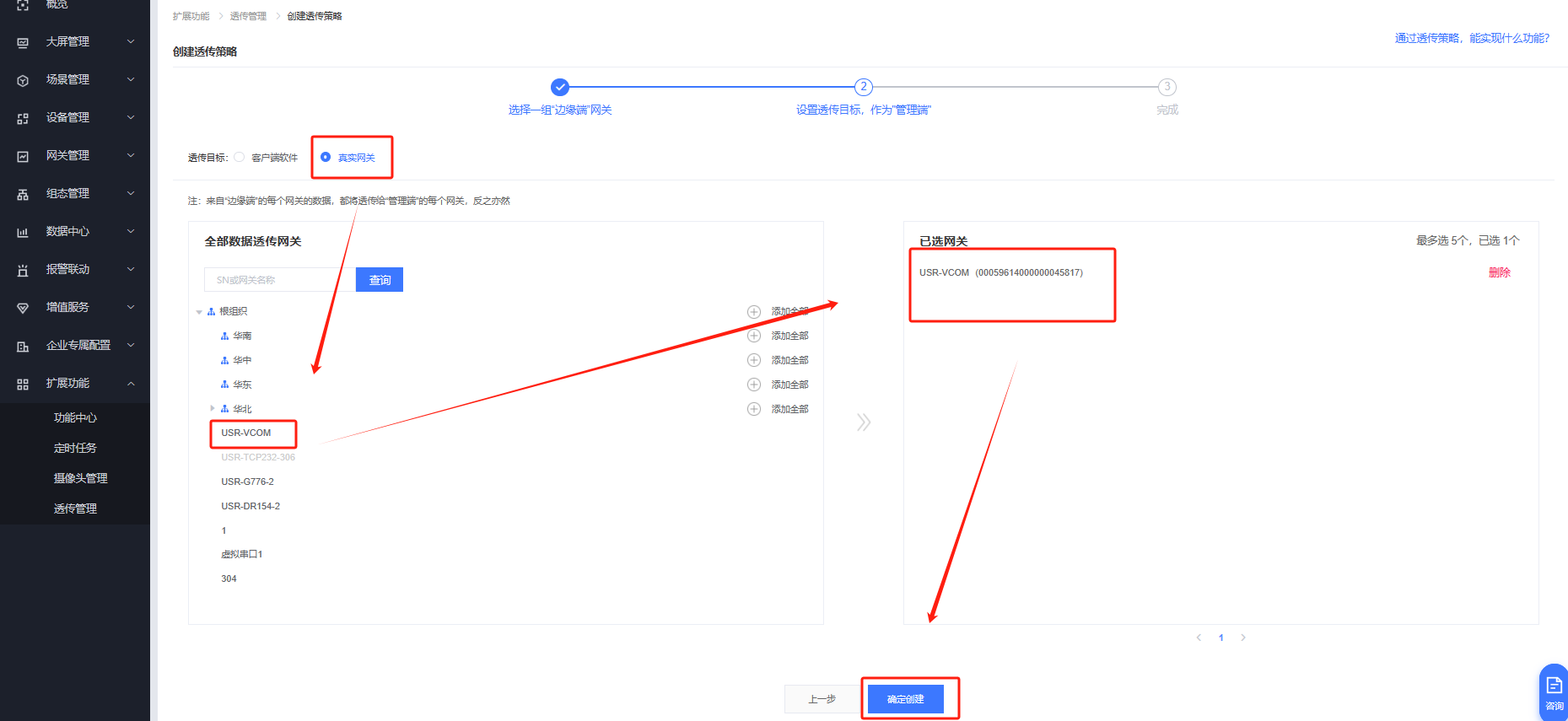

真实网关，选择USR-VCOM,确定创建。

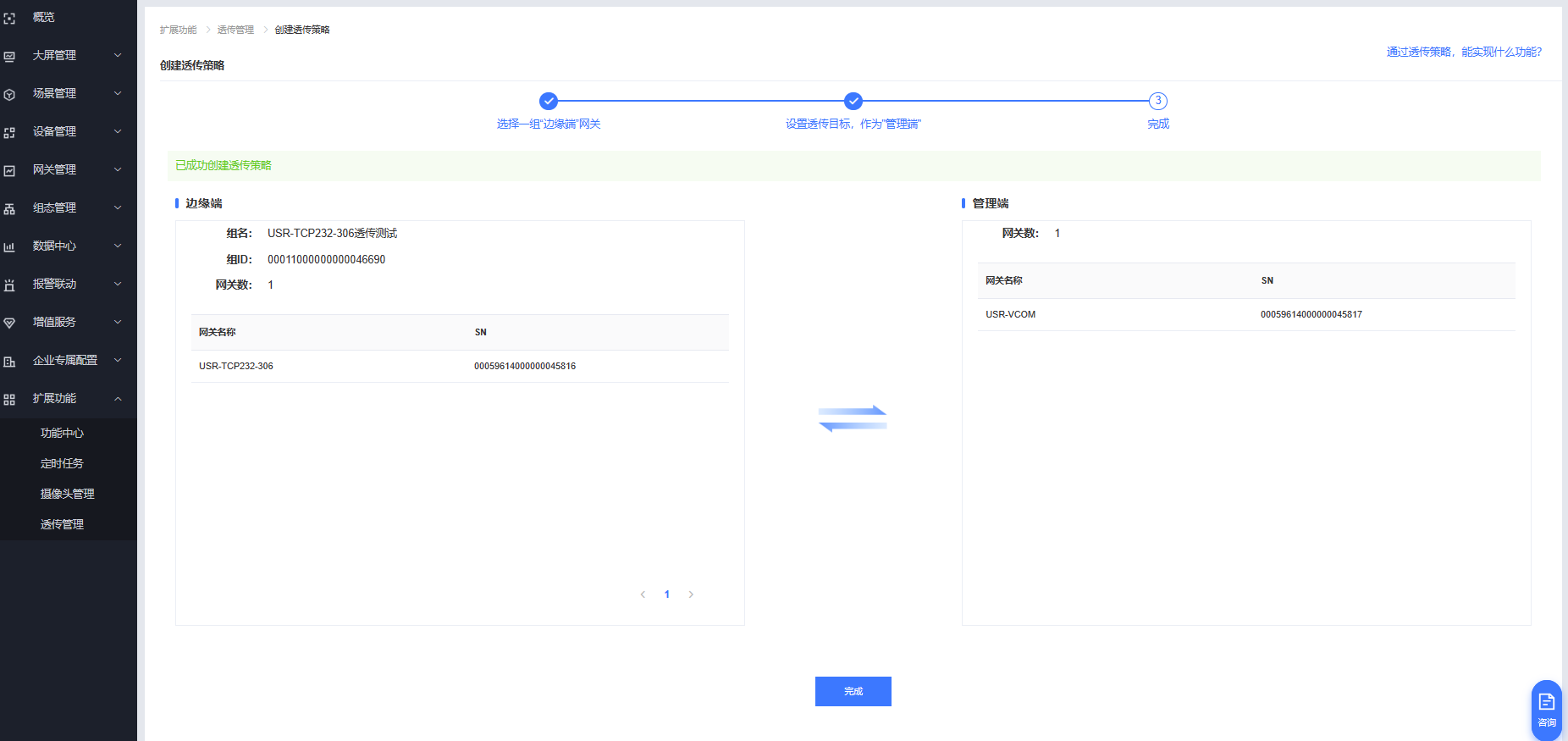

透传组创建完成。

三、功能调试

1、功能调试

电脑打开两个串口调试助手，分别引用虚拟串口和USR-TCP232-306的两个COM口，进行数据互发透传测试。

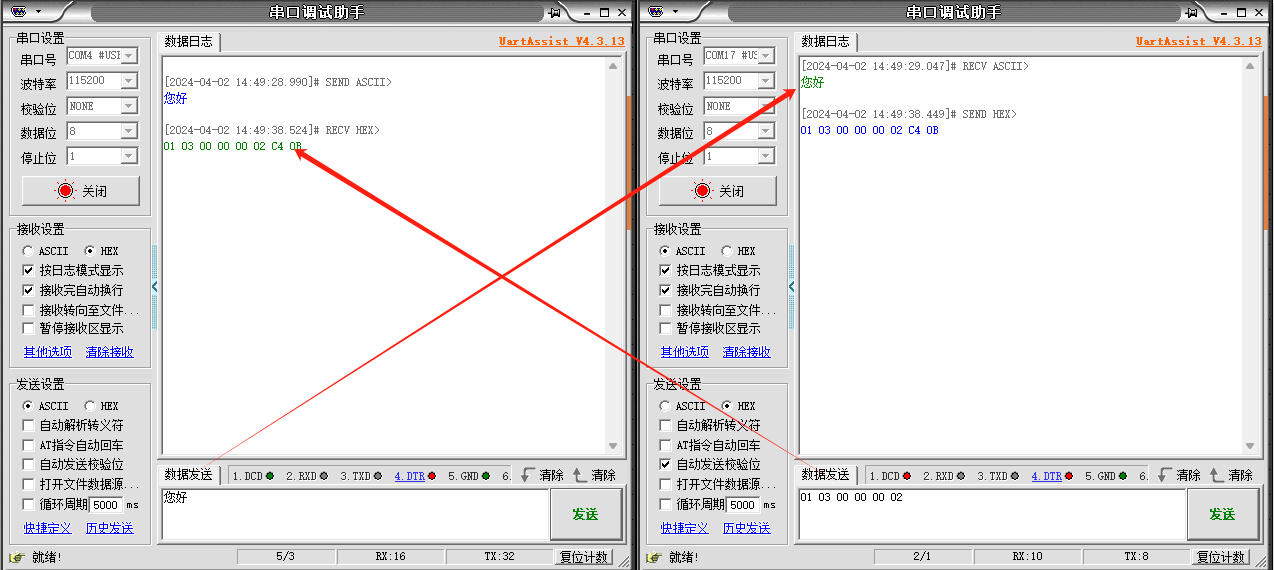

2、调试截图

编写人：尹丛欣 编写日期：2024-04-12

审核人：尹丛欣 审核日期：2024-04-22

订正版本：V1.0 订正内容：初稿
