PLCNET510 网口连接PLC100对接组态王
2021-02-19


  一、资料说明

  PLCNET510说明书

  PLCNET510设置软件

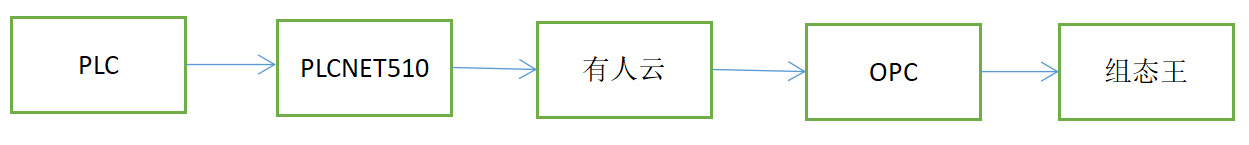

  二、网络拓扑图

  三、连接设置

  将准备好的SIM卡插入设备,接入4G天线和WiFi天线,PLC云网关PLCNET510的LAN口通过网线直连PLC的网口,注意PLCNET510的LAN口IP和PLC的网口IP设置为同一网段,使用电源适配器给设备上电。

  四、操作步骤

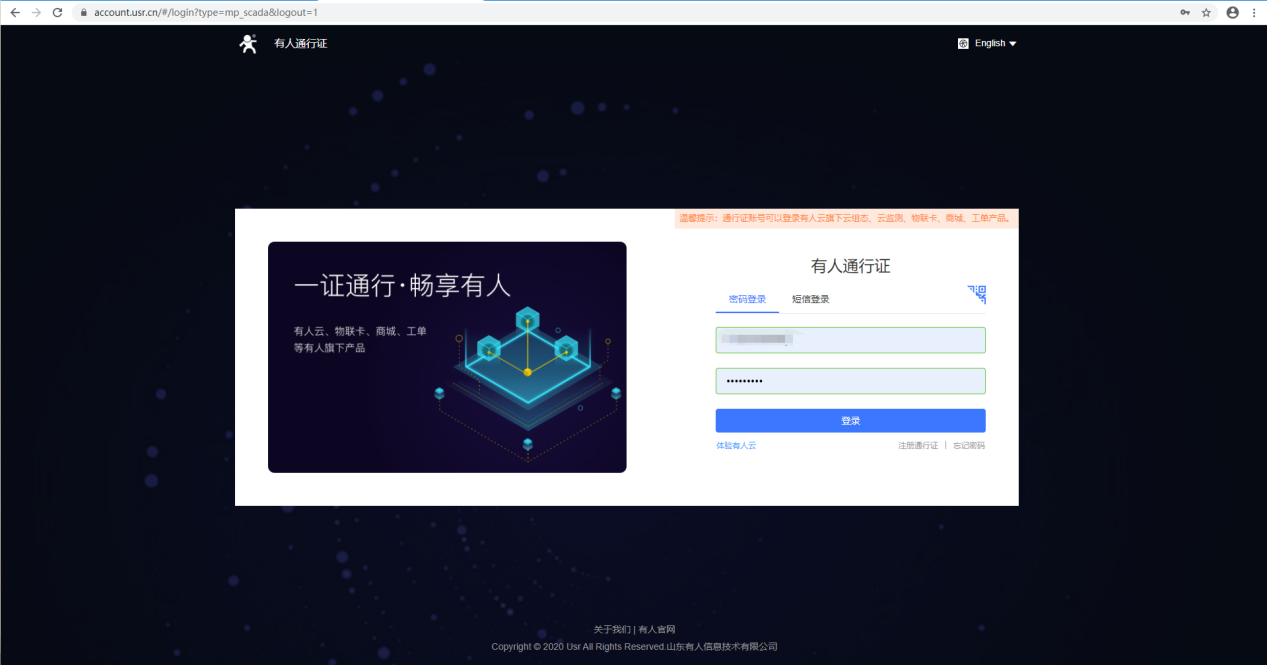

  1.注册有人云账号登录有人云平台

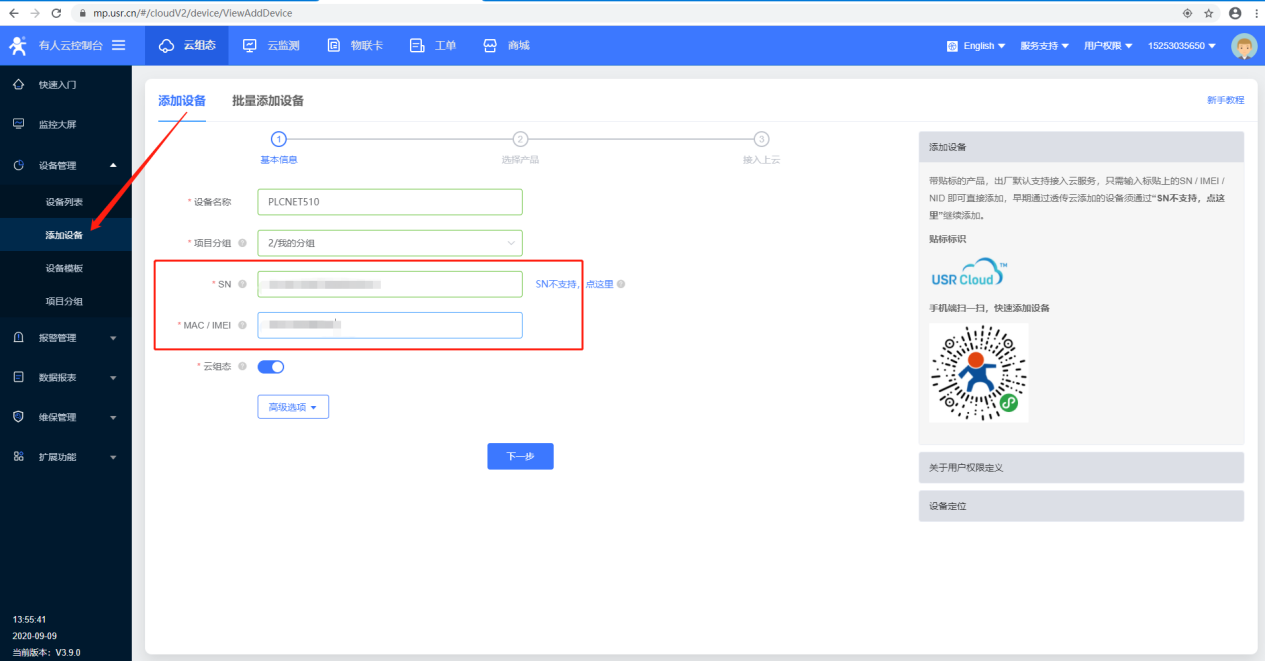

  2.添加设备,使用PLCNET510背面标签的MAC和SN添加,点击下一步

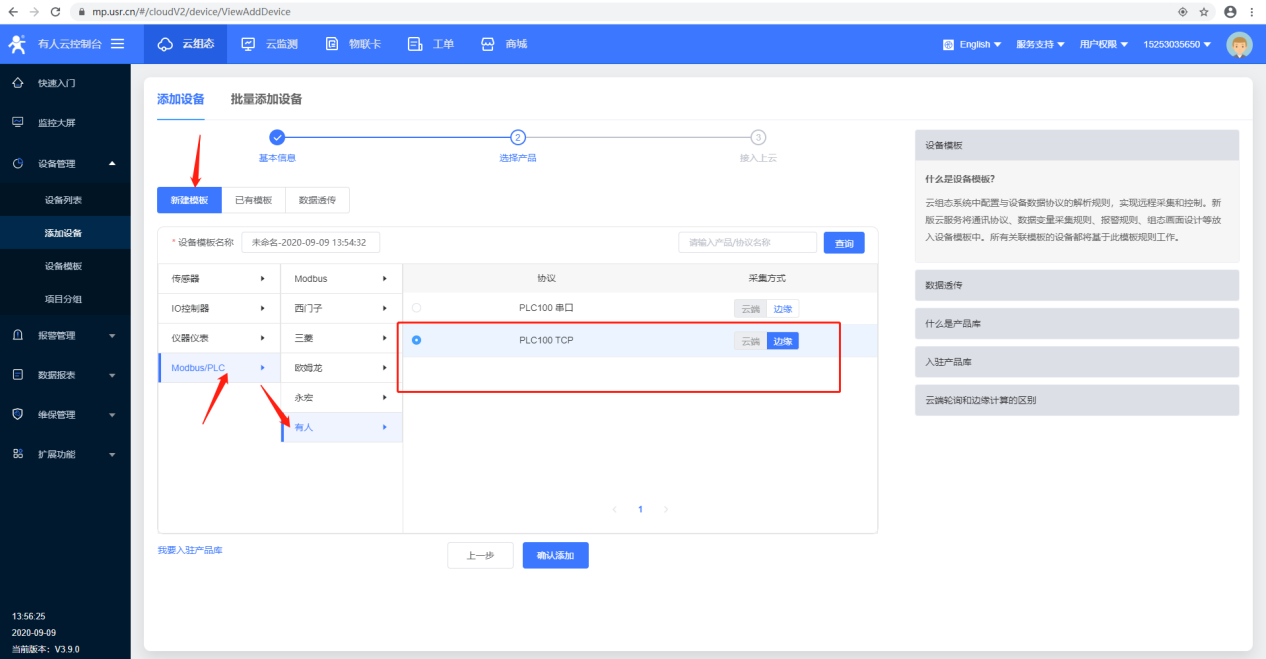

  3.添加设备模板,选择modbus/PLC》有人PLC100TCP

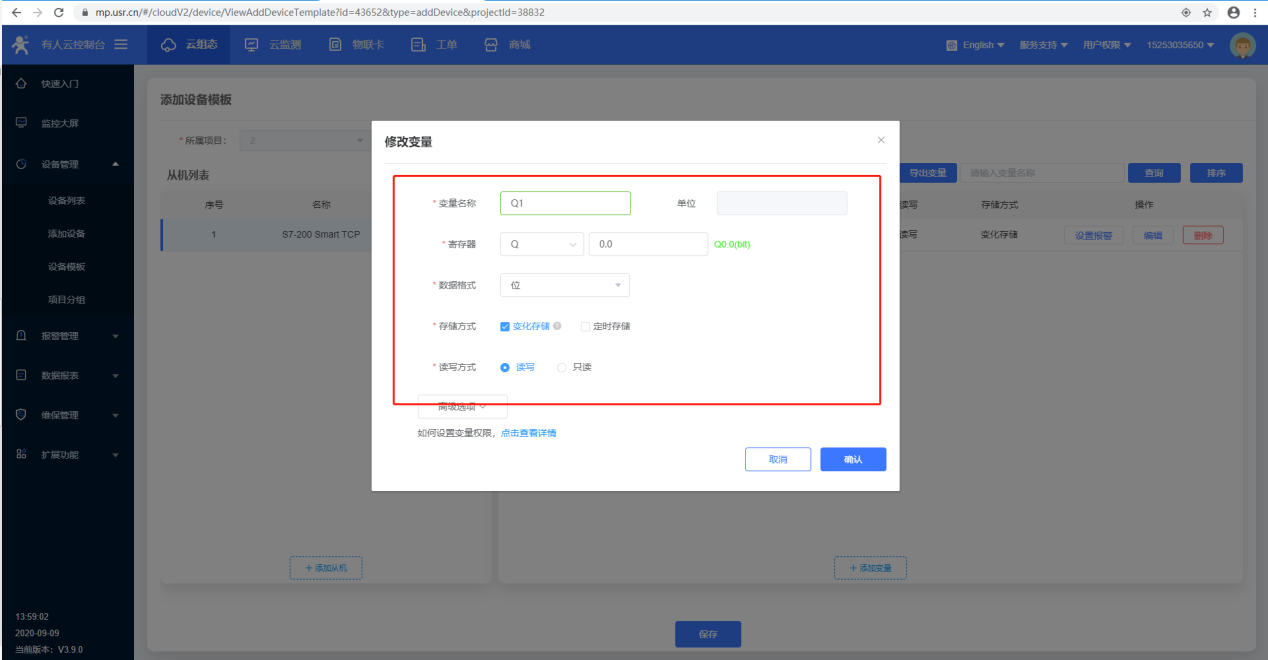

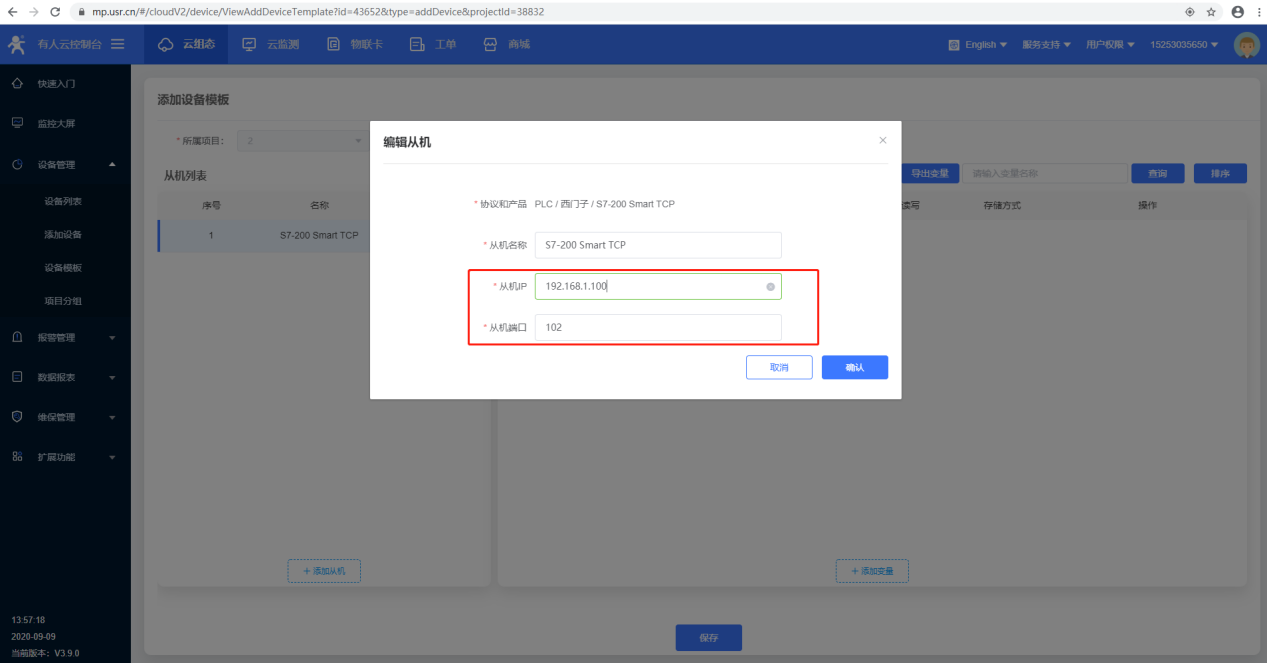

  4.下一步填写从机和变量,从机IP为PLC的IP,从机端口为PLC的端口

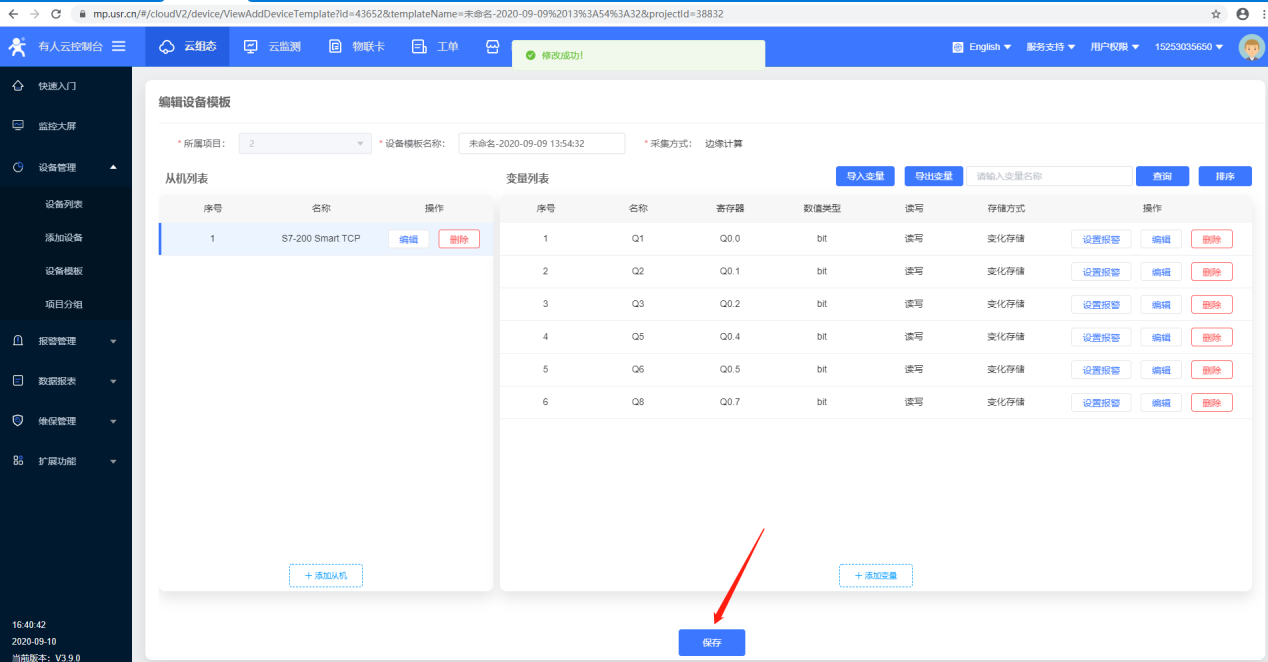

  5.按照PLC中程序,添加数据点



  6.点击保存,成功添加设备

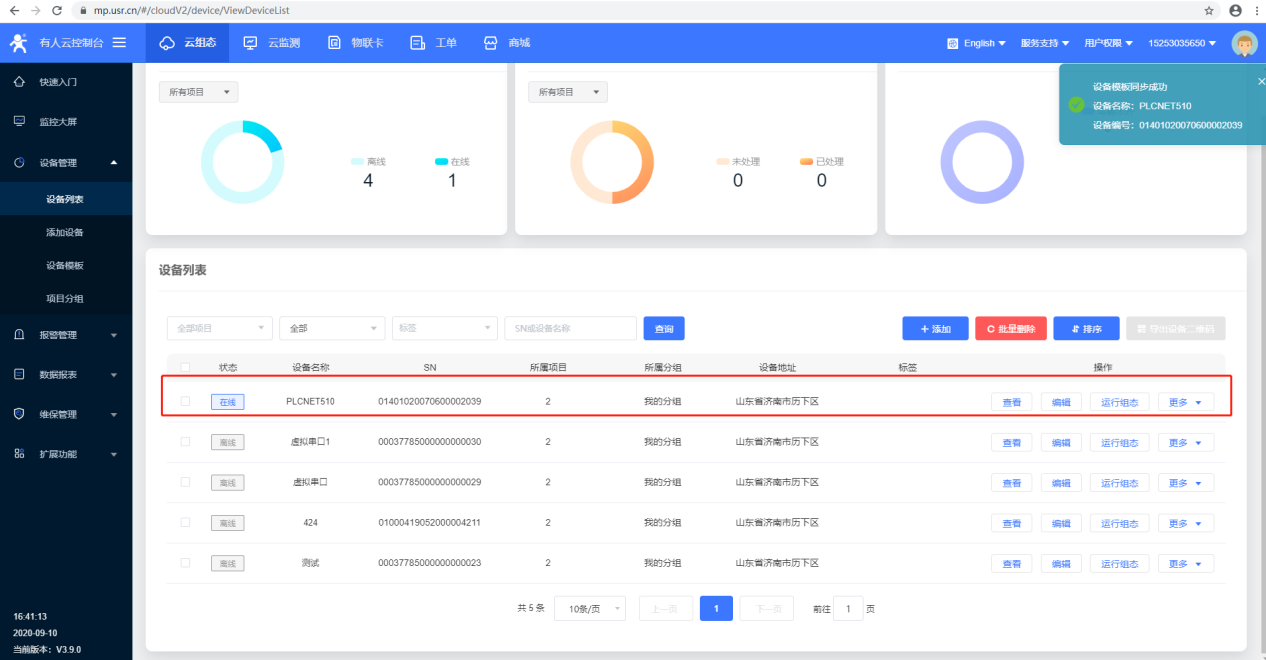

  7.可在云端看到PLCNET510云端上线

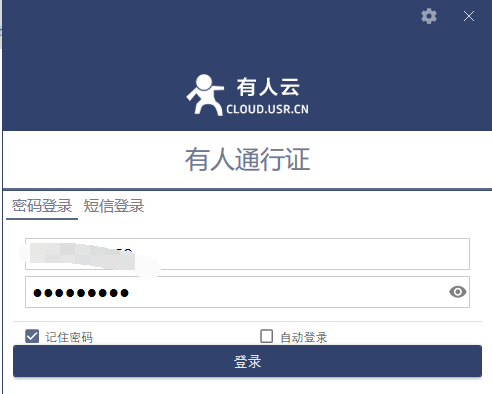

  8.打开PLCNET上位机软件,登录有人云的账号和密码

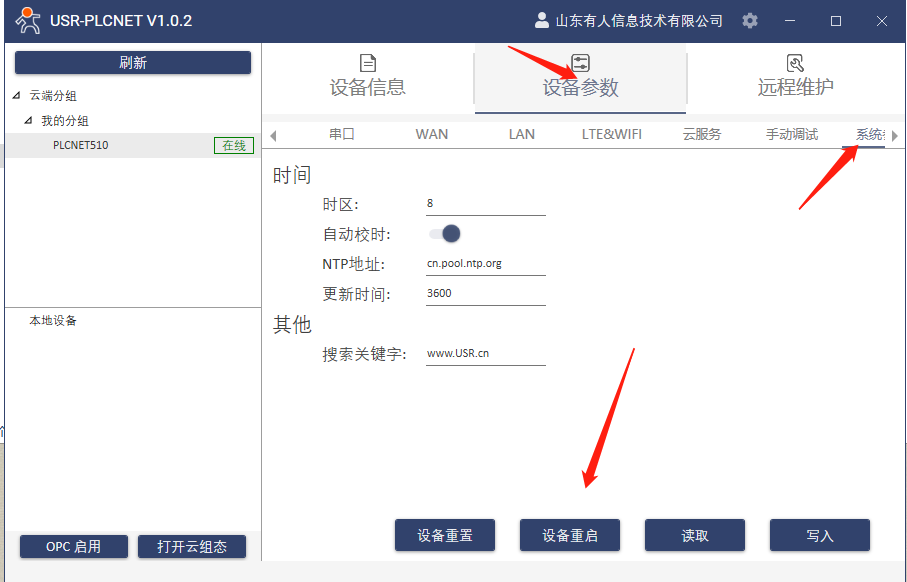

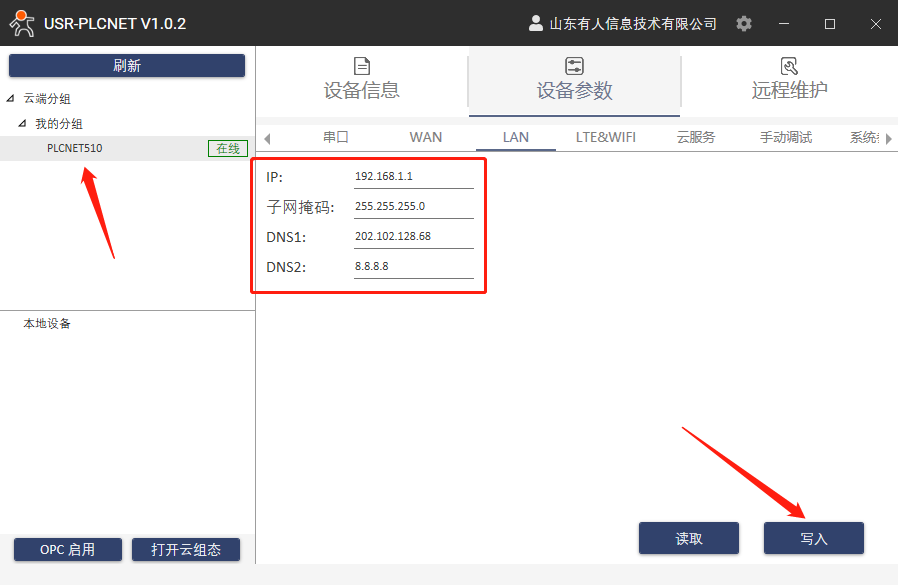

  9.选中在线设备,设备参数》LAN,修改LAN口IP和PLC的网口IP在同一网段,点击写入



  10.系统参数》设备重启



  11.云端数据正常更新



  组态王设置

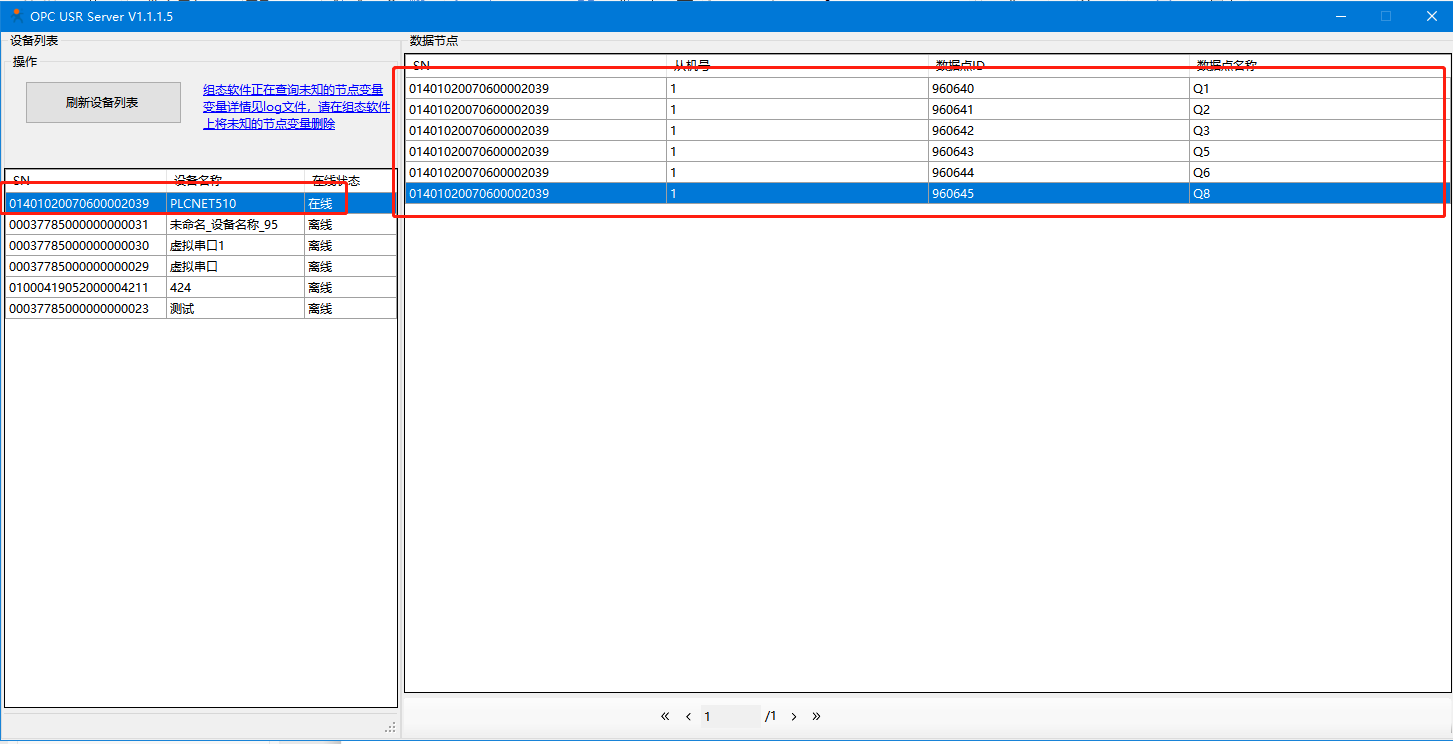

  打开OPC软件,登录有人云账号和密码,OPC软件同步有人云上PLCNET510的数据点

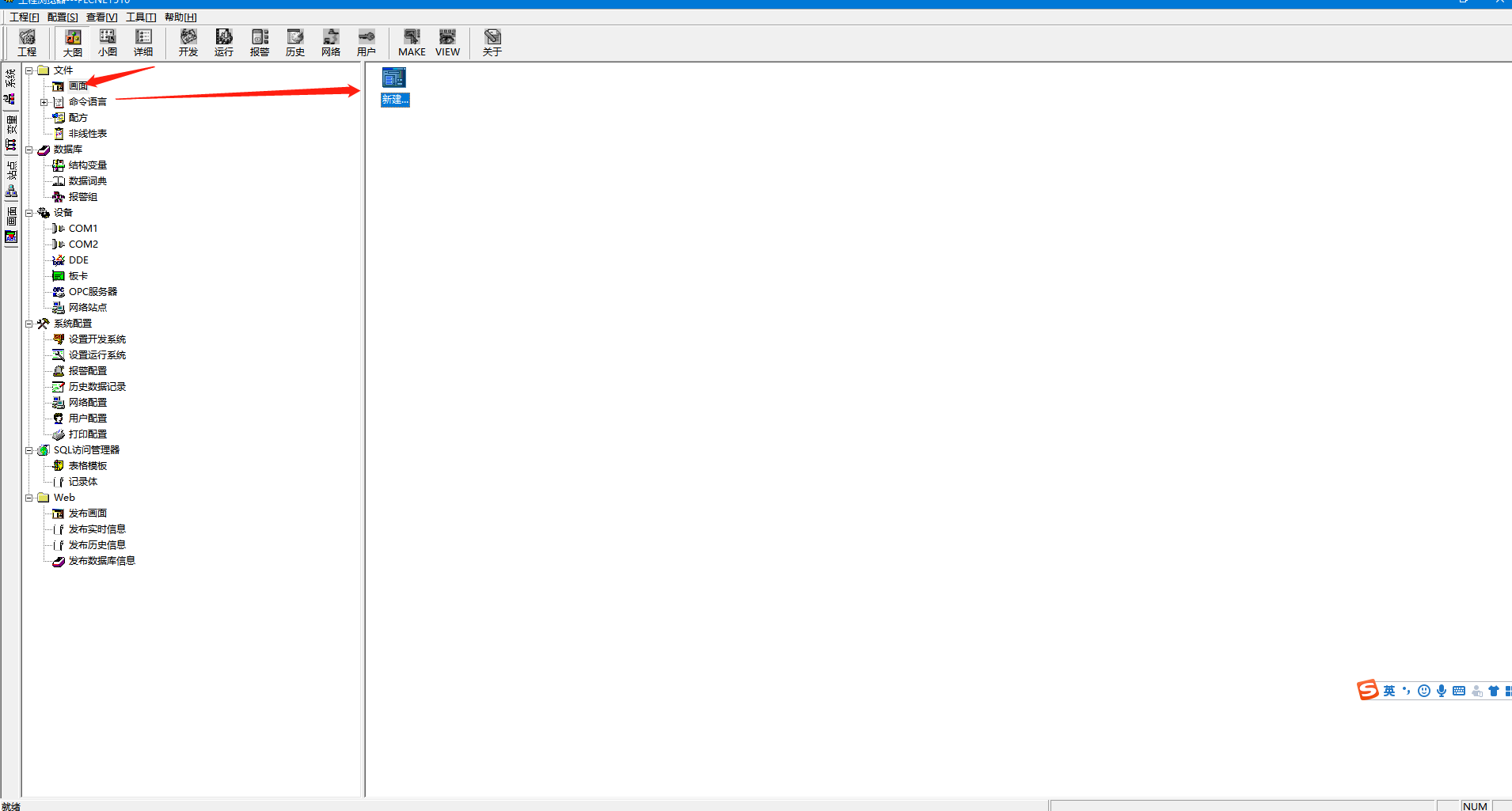

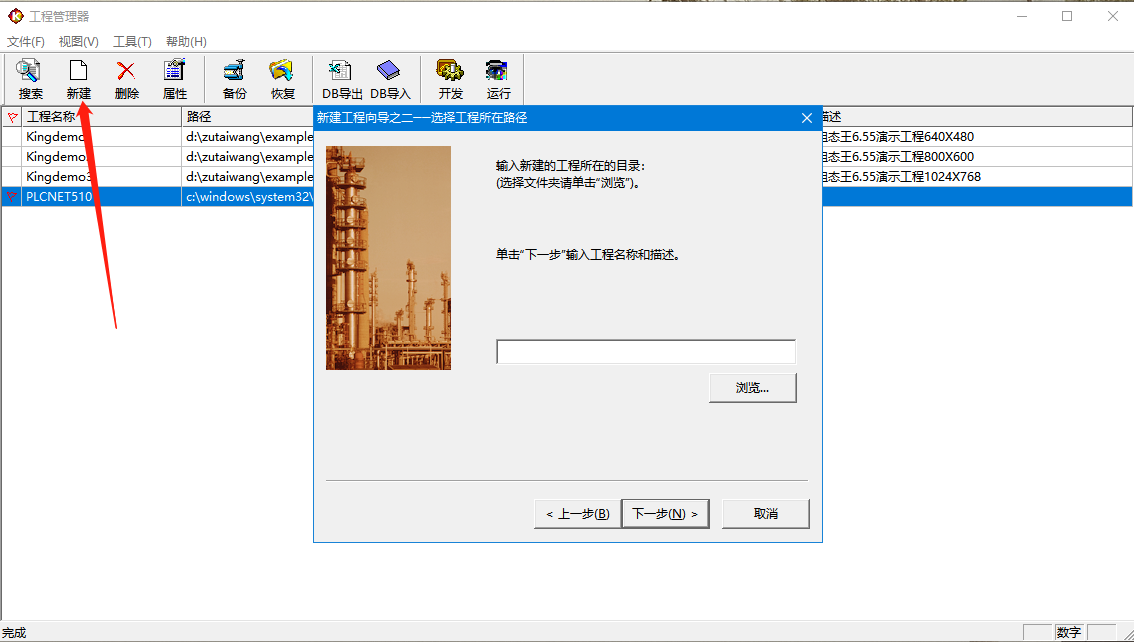

  2.打开组态王软件,新建工程

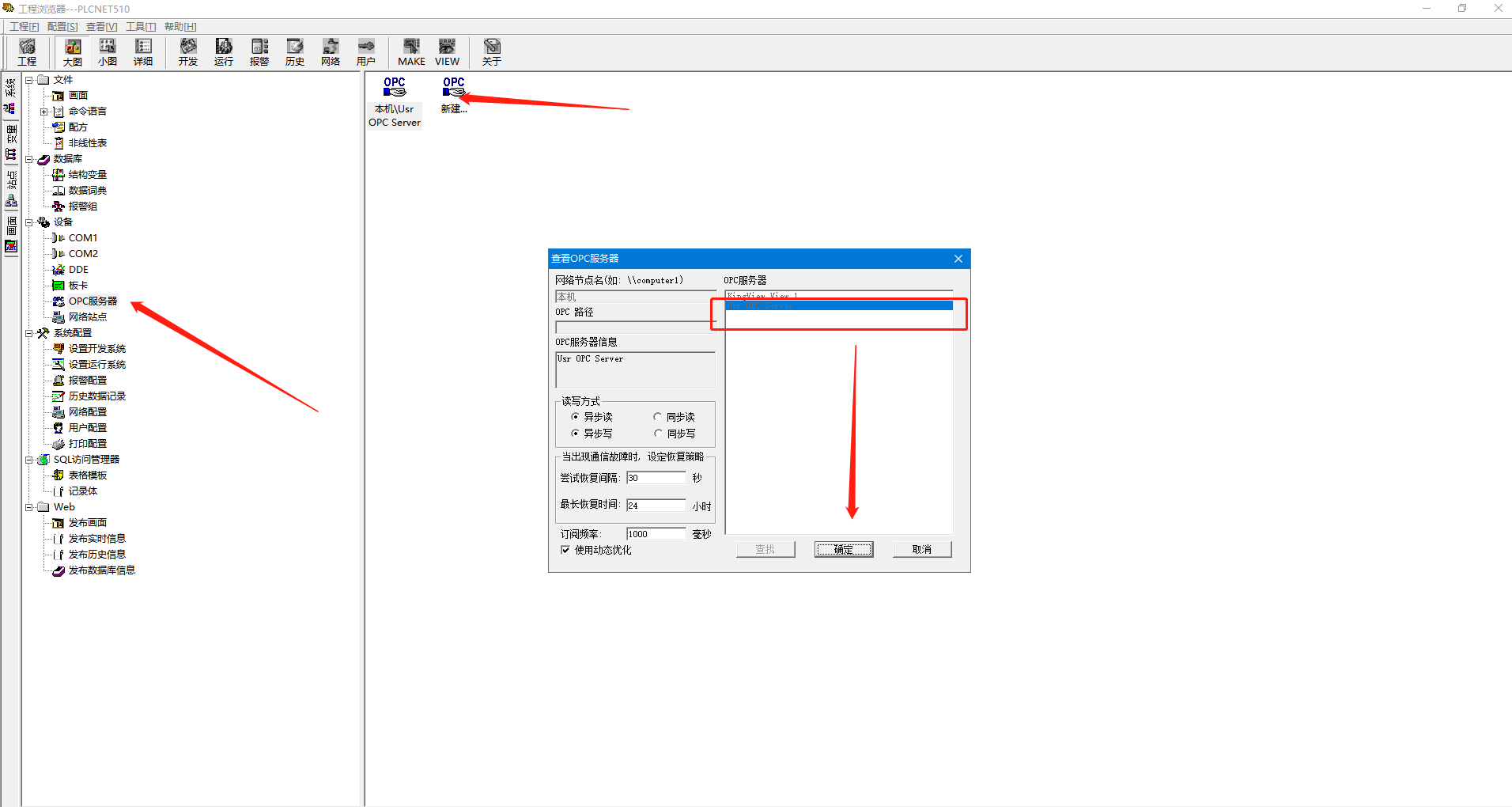

  3.添加OPC服务器→选择Usr OPC Server

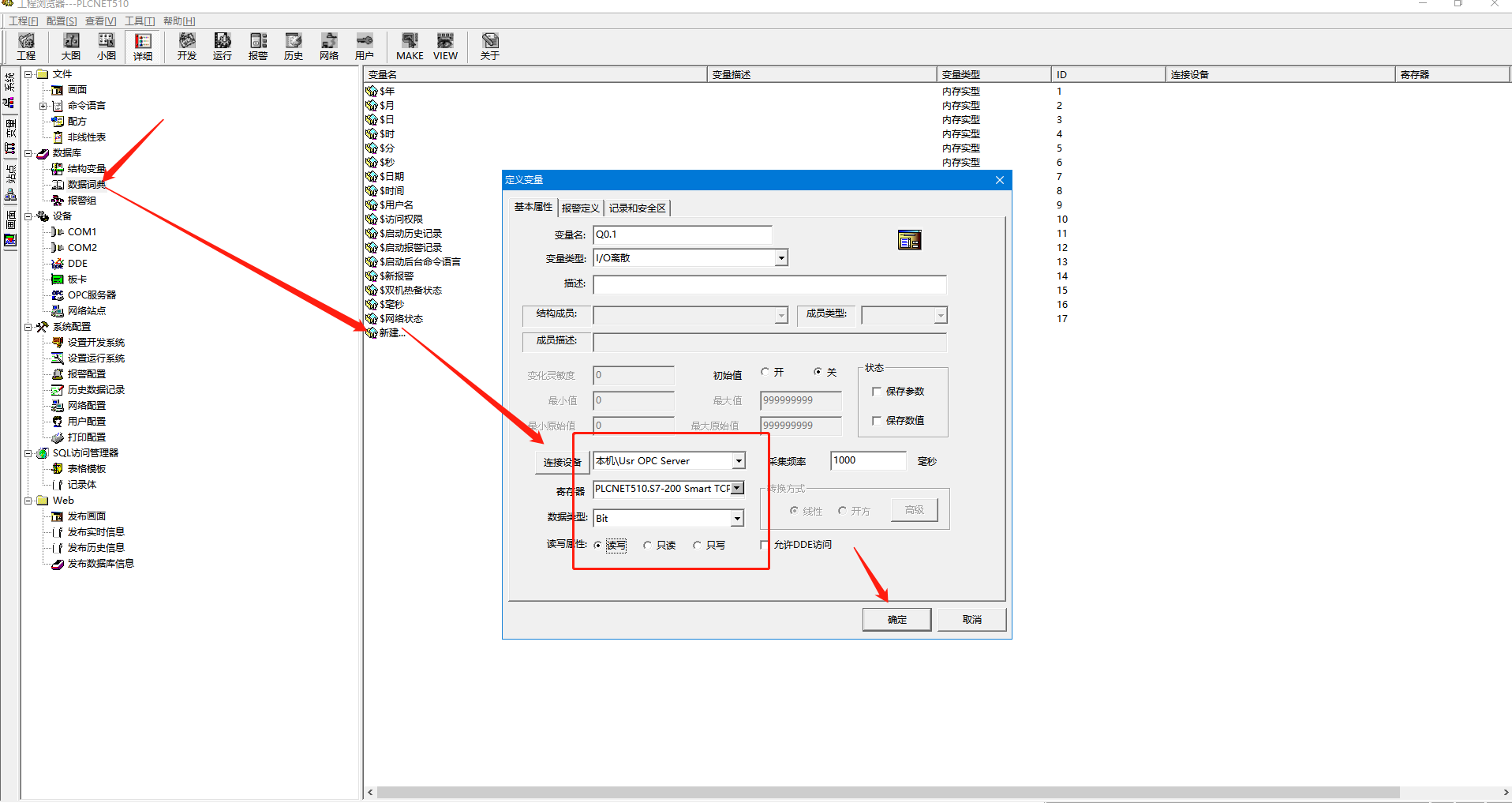

  4.添加数据点,步骤:数据词典→新建→选择对应的设备→变量类型→寄存器地址→数据类型→确定,注意:添加时需要双击点开设备之后添加设备下面的节点,名称显示不开可以拖动滚动条选择节点。

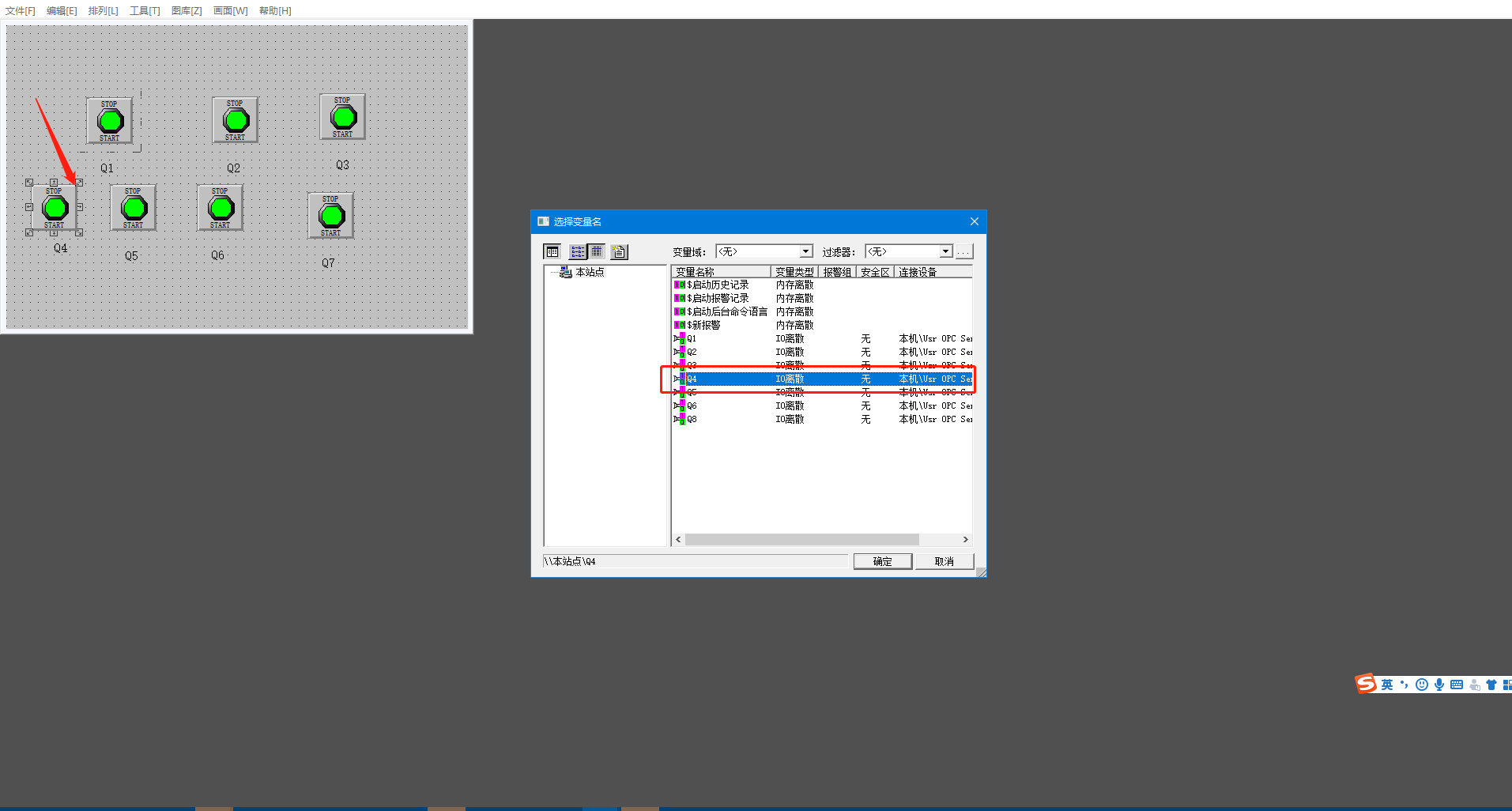

  5.画面→新建→添加控件→关联数据点



  6.组态画布添加节点,添加云端数据节点和普通数据词典方法相同,选择需要监控的节点对应到控件上面即可
