PLCNET510连接FX3U(拓展网口模块)远程上下载

2021-04-01

分享到:
{}

  一、资料下载

  PLCNET510说明书

  PLCNET设置软件

  二、网络拓扑图

  三、连接设置

  将准备好的SIM卡插入设备,接入4G天线和WiFi天线,PLCNET510的网口通过网线连接三菱PLC,注意PLCNET510的LAN口IP和PLC的IP在同一网段,使用电源适配器给设备上电。

  四、操作步骤

  1.登录有人云账号和密码,点击添加设备,输入PLCNET510的SN和MAC,点击下一步

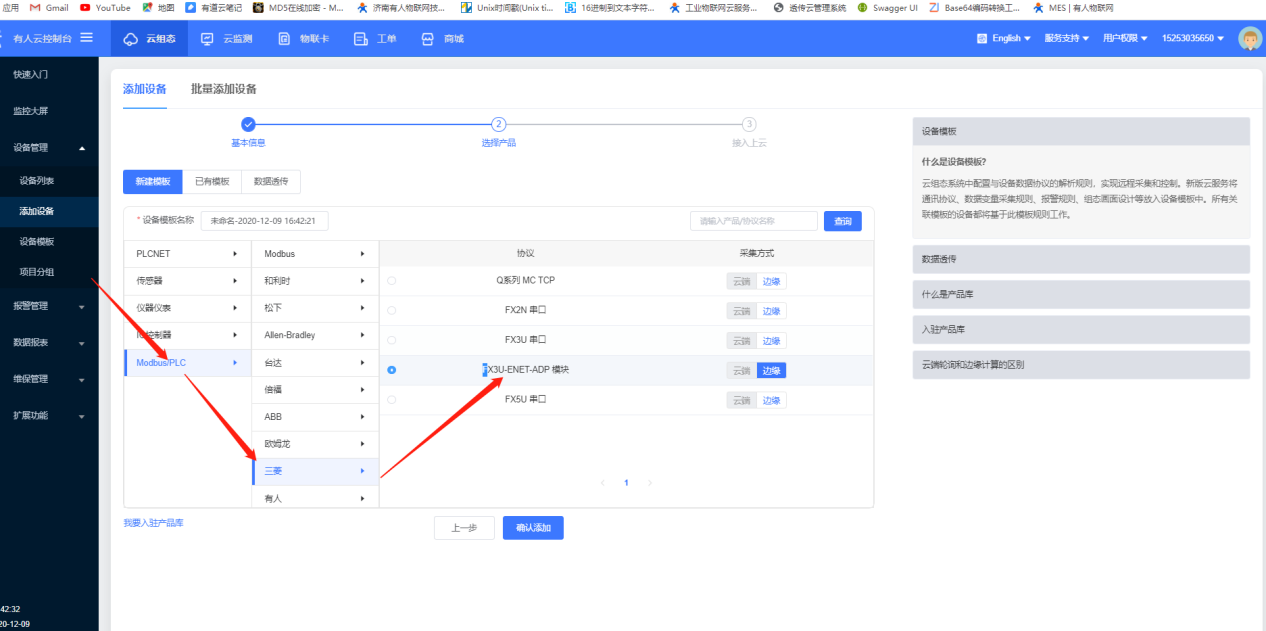

  2.添加设备模板,选择modbus/PLC》三菱》FX3U-ENET-ADP 模块



  3.下一步填写从机和变量,从机IP为三菱PLC的IP,端口为三菱PLC的端口





  4. 添加变量





  5. 点击同步模板,云端设备添加完成,等待上线

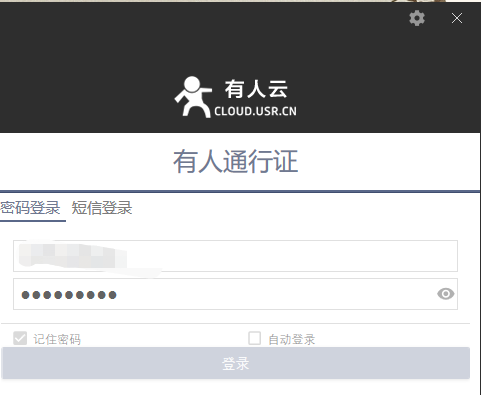

  6. 打开PLCNET的设置软件,登录有人云的账号和密码



  7.设备参数LAN口IP和PLC的IP在同一个网段



  8.点击远程维护,启用网口透传



  9.设置完成后,点击重启,使参数生效



  10.打开三菱上位机软件,新建工程,选择对应PLC型号

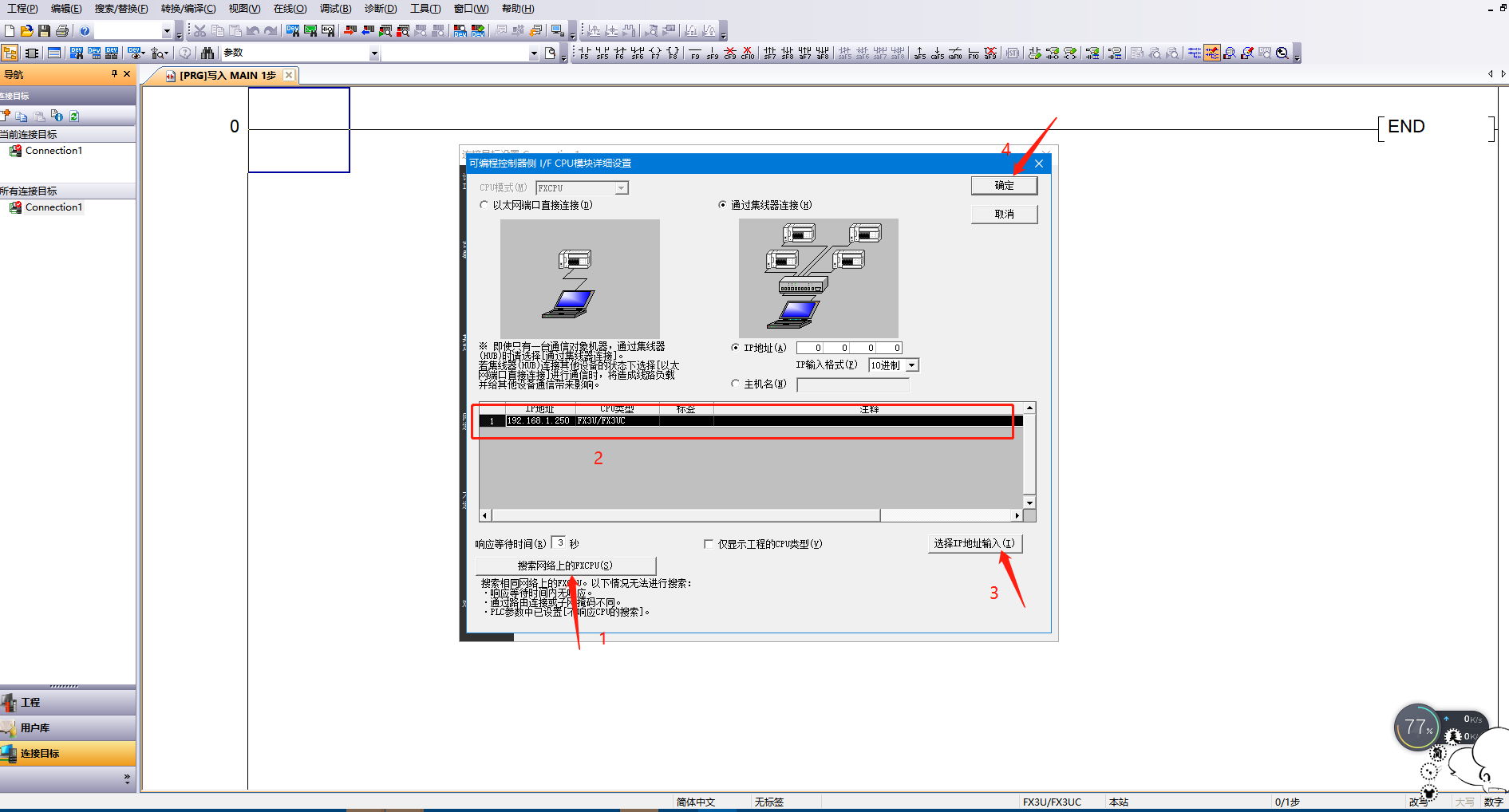

  11.连接目标》设置PLC的IP



  12点击搜索,选中搜索到的IP,点击确定

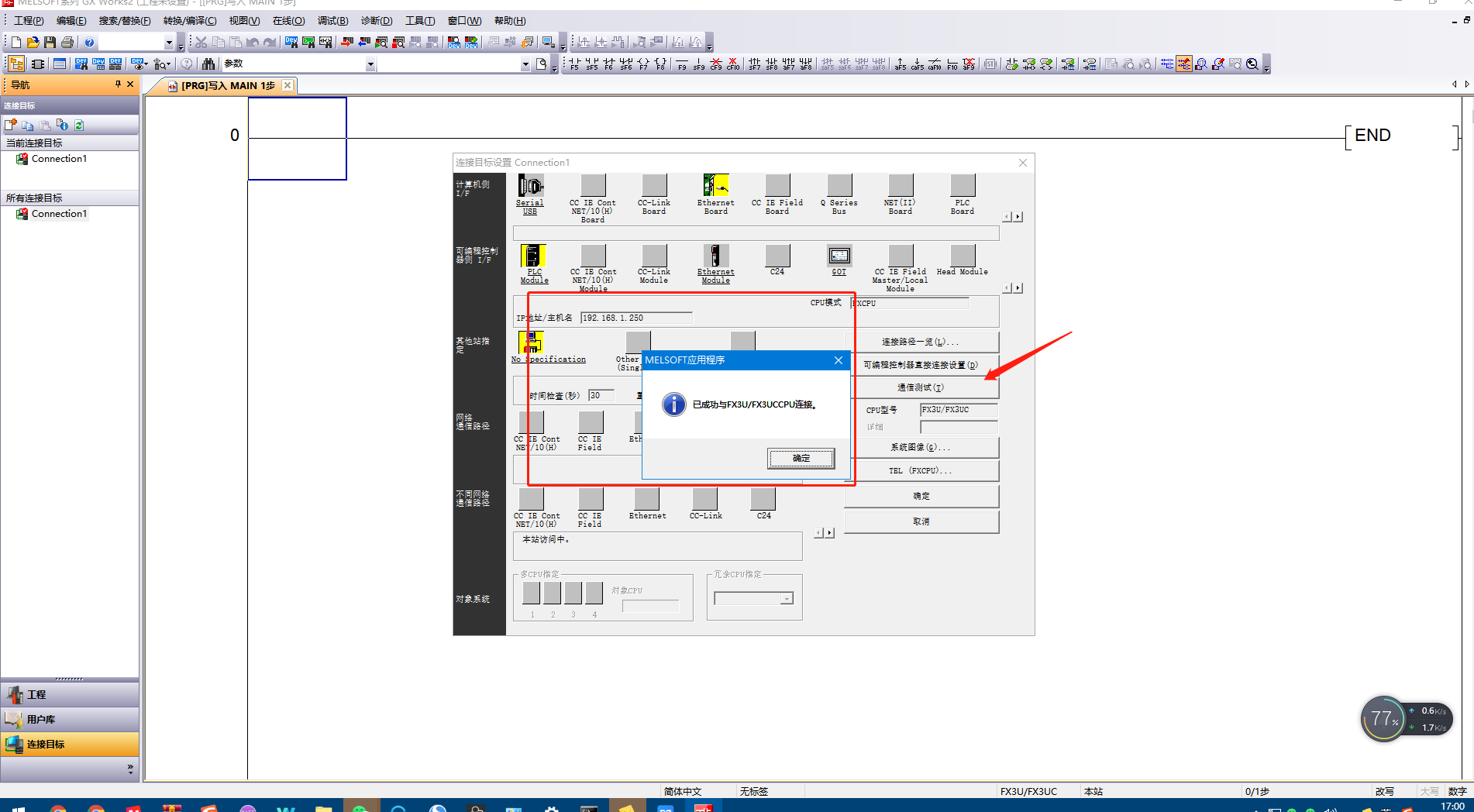

  13.点击通信测试,和PLC建立连接

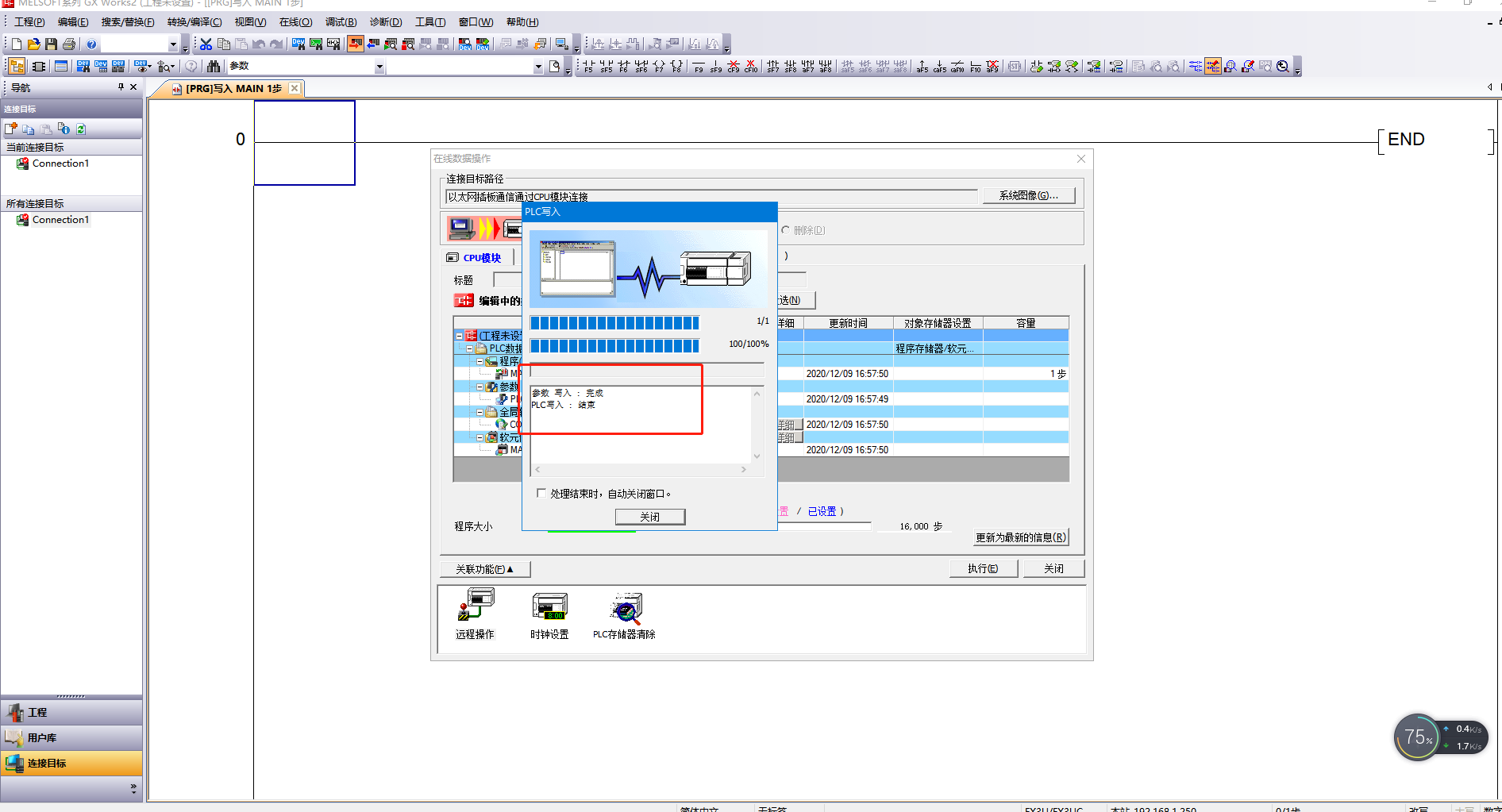

  14.即可正常上下载程序
