PLCNET510连接modbusRTU设备云端采集

2021-04-01

分享到:
{}

  一、资料下载

  PLCNET510说明书

  PLCNET设置软件

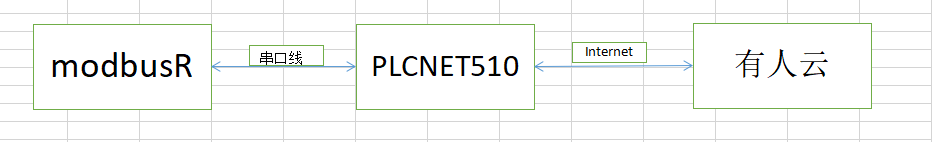

  二、网络拓扑图

  三、连接设置

  将准备好的SIM卡插入设备,接入4G天线和WiFi天线,PLCNET510的串口连接串口设备,注意PLCNET510的串口参数和串口设备的串口参数设置成一致,使用电源适配器给设备上电。

  四、操作步骤

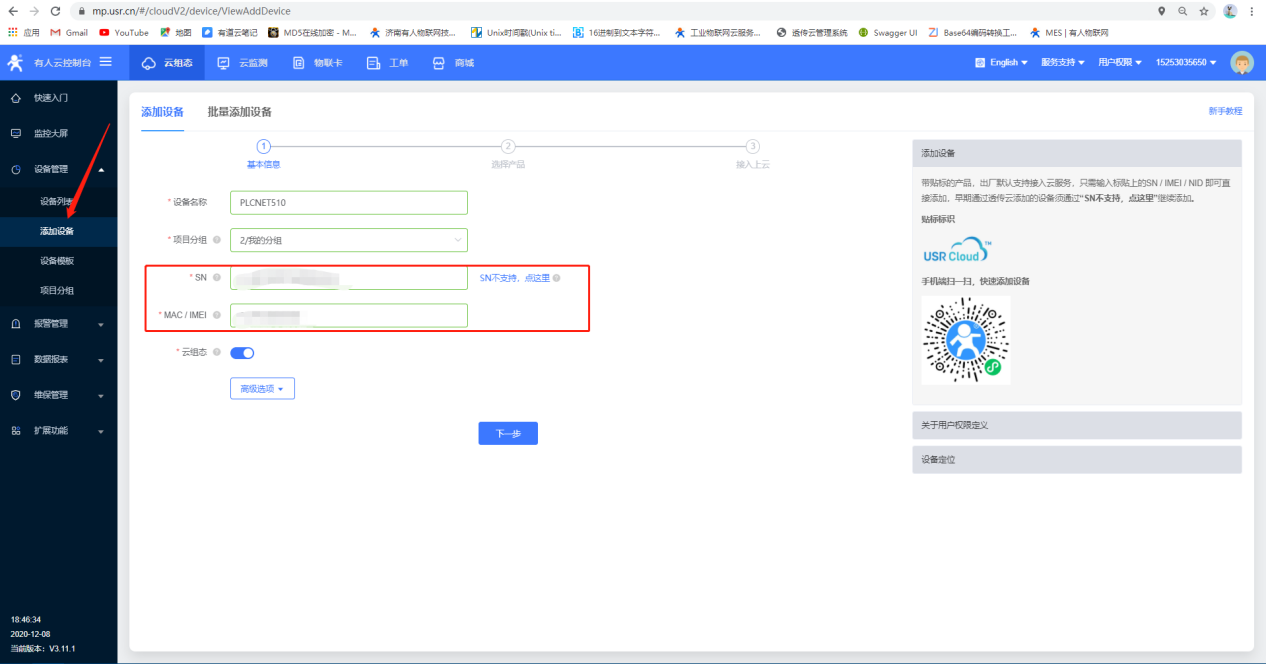

  1.登录有人云账号和密码,点击添加设备,输入PLCNET510的SN和MAC,点击下一步

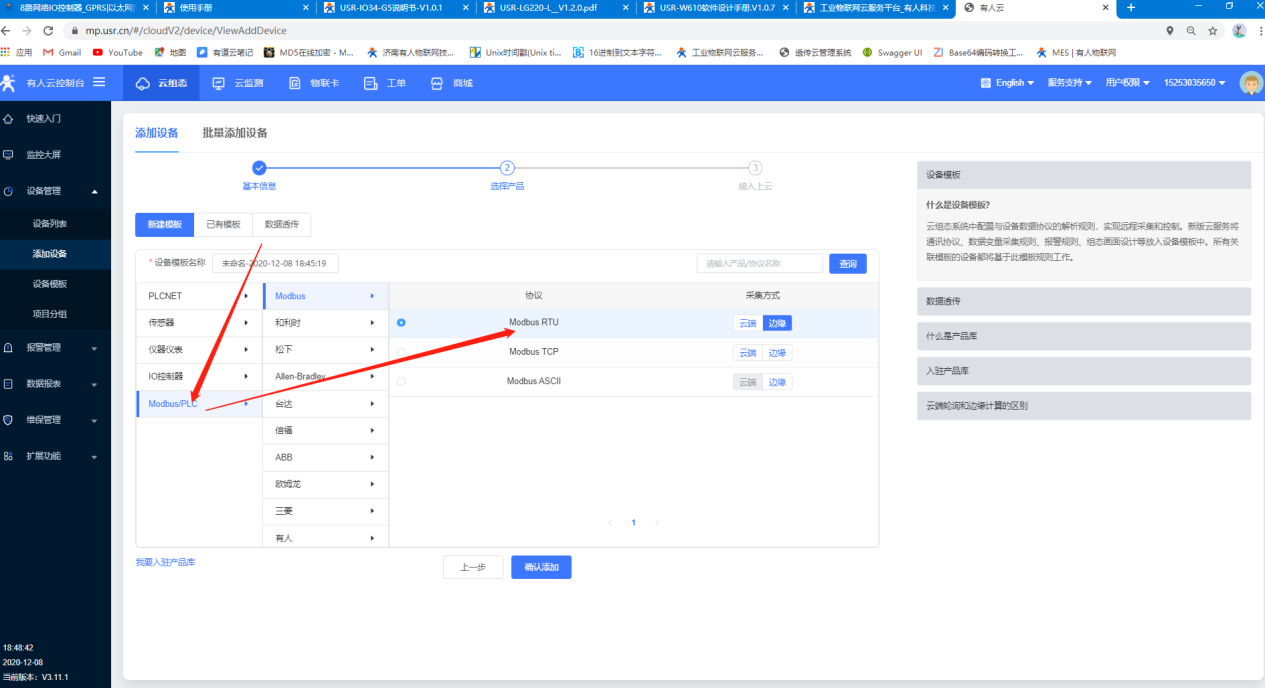

  2.添加设备模板,选择 modbus/PLC 》modbus 》modbusRTU

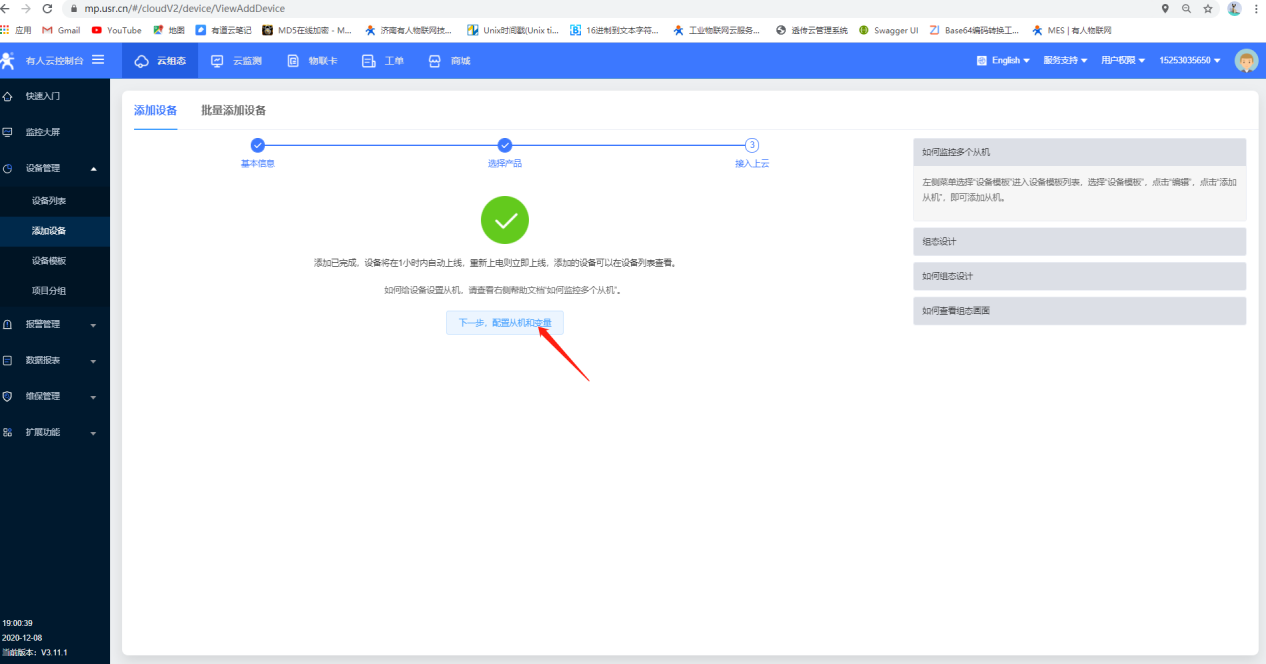

  3.点击下一步配置从机和变量

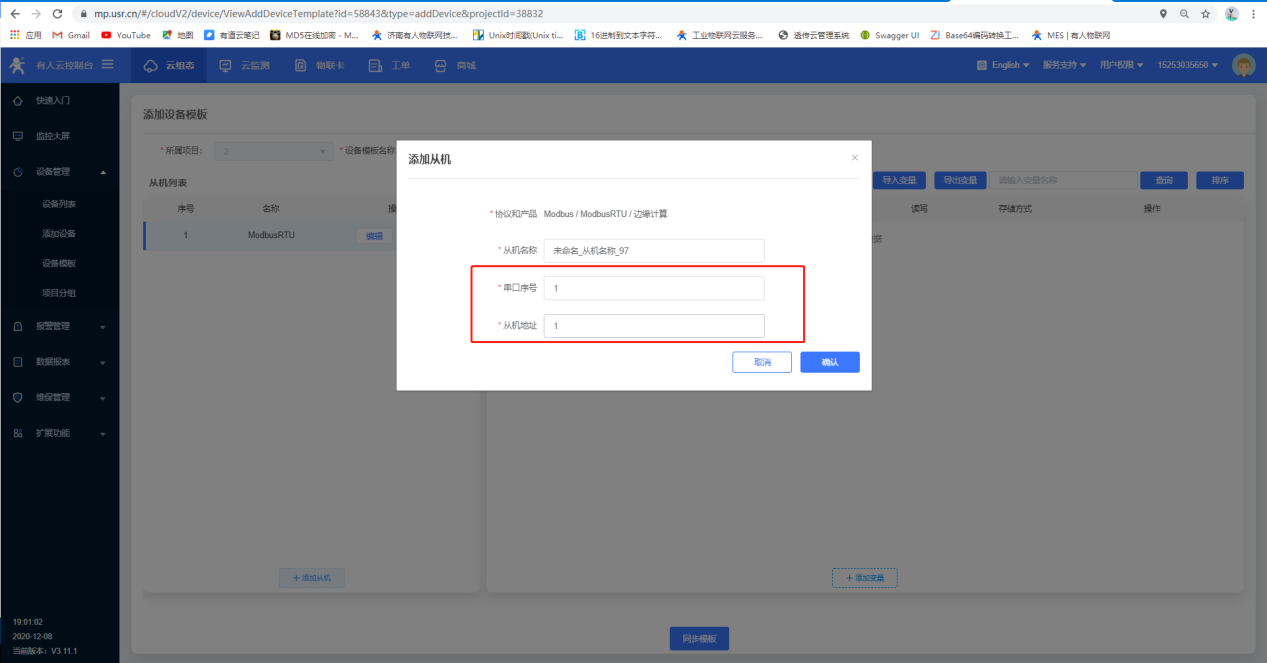

  4.串口序号对应使用的PLCNET510的串口号,从机地址为设备的modbus从机地址

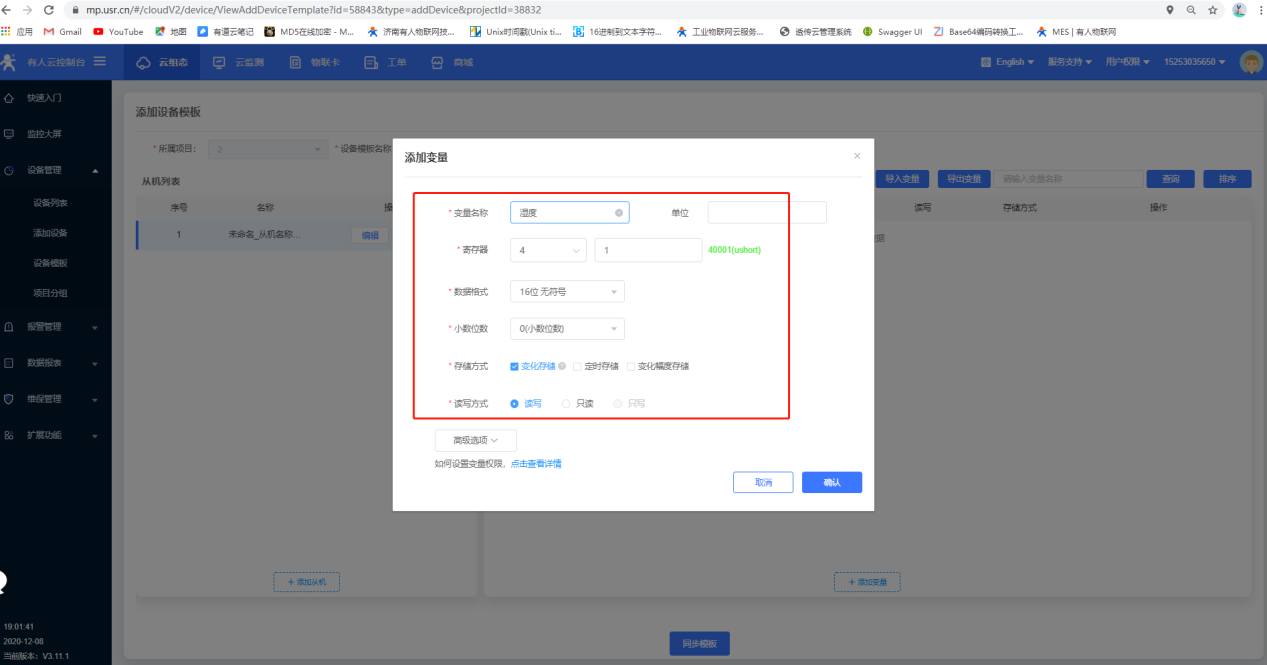

  5.根据设备采集的寄存器添加数据点

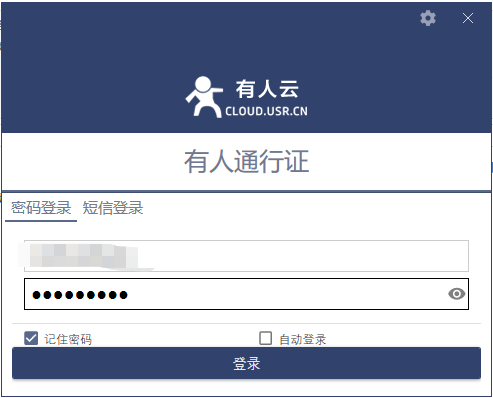

  6.使用有人云的账号和密码登录PLCNET软件

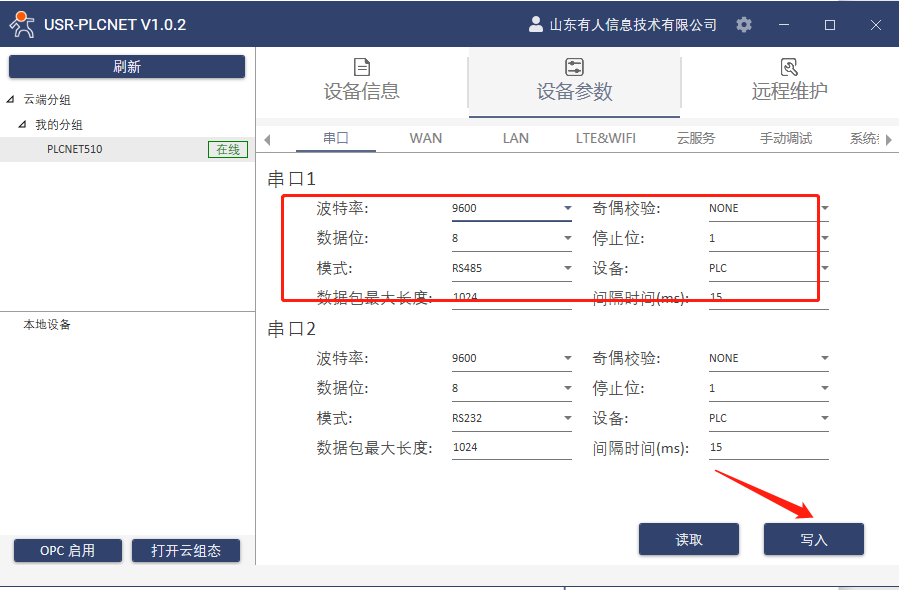

  7.设备参数》串口》修改串口波特率和串口设备一致,点击写入

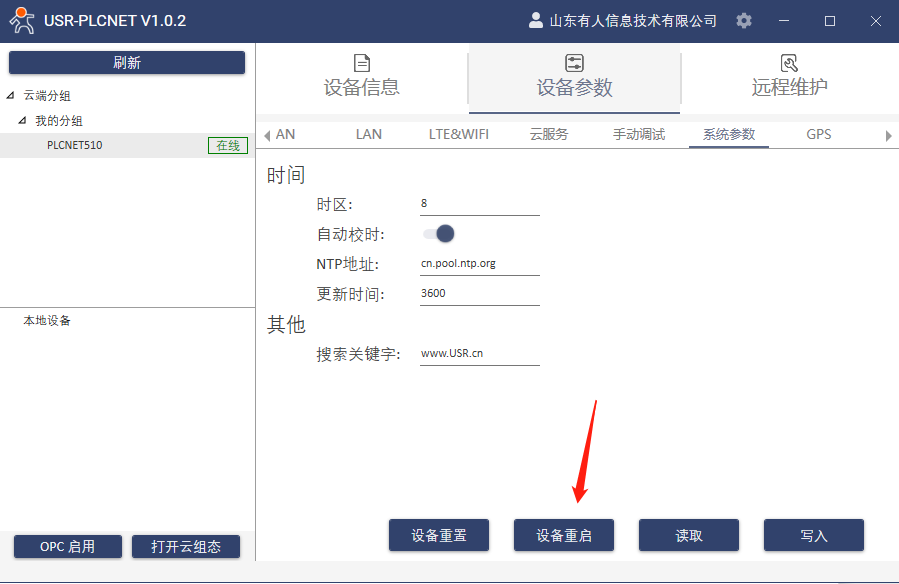

  8.设备参数》系统参数》设备重启

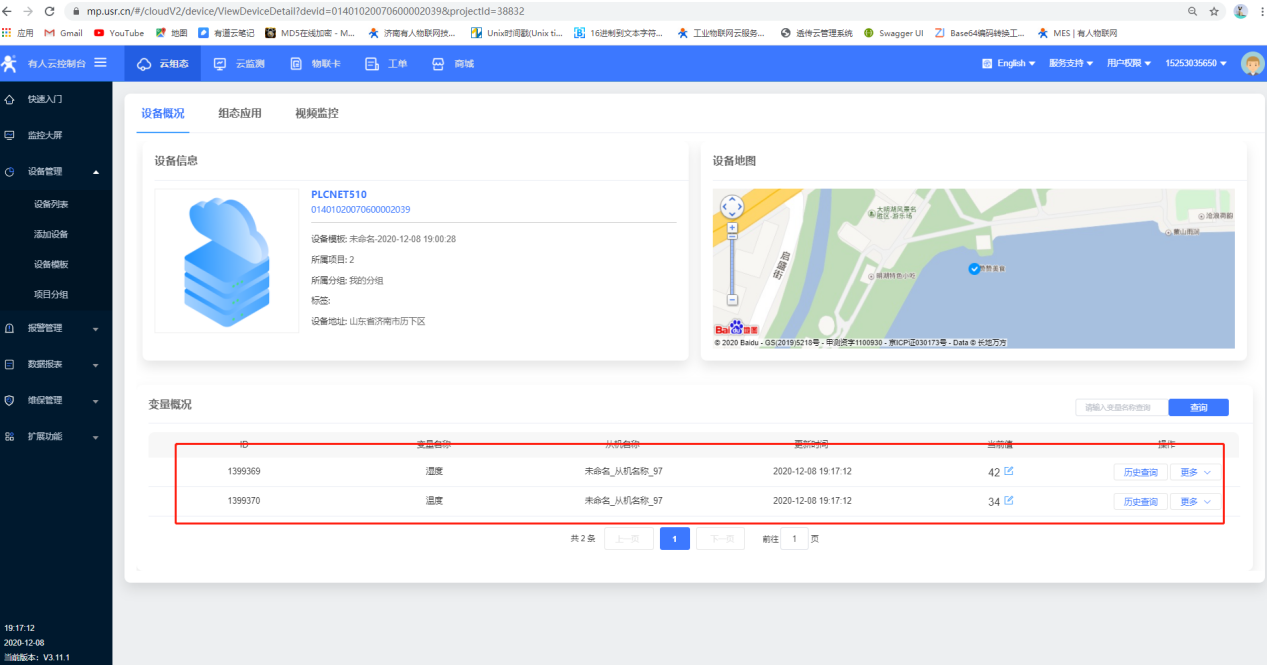

  9.设备正常上线,可以看到采集到的数据点

标签 PLC
