plcnet510连接modbusTCP设备

2021-04-01

分享到:
{}

  一、资料说明

  PLCNET510说明书

  PLCNET510设置软件

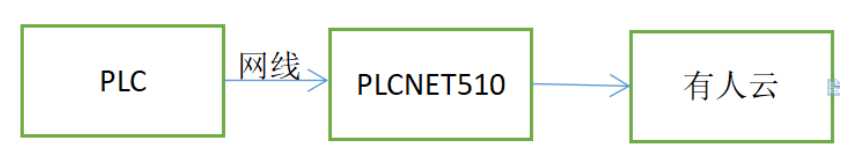

  二、网络拓扑图

  三、连接设置

  将准备好的SIM卡插入设备,接入4G天线和WiFi天线,PLCNET510的串口通过串口线连接PLC,注意PLCNET510的IP和PLC的IP在同一个网段,使用电源适配器给设备上电。

  四、操作步骤

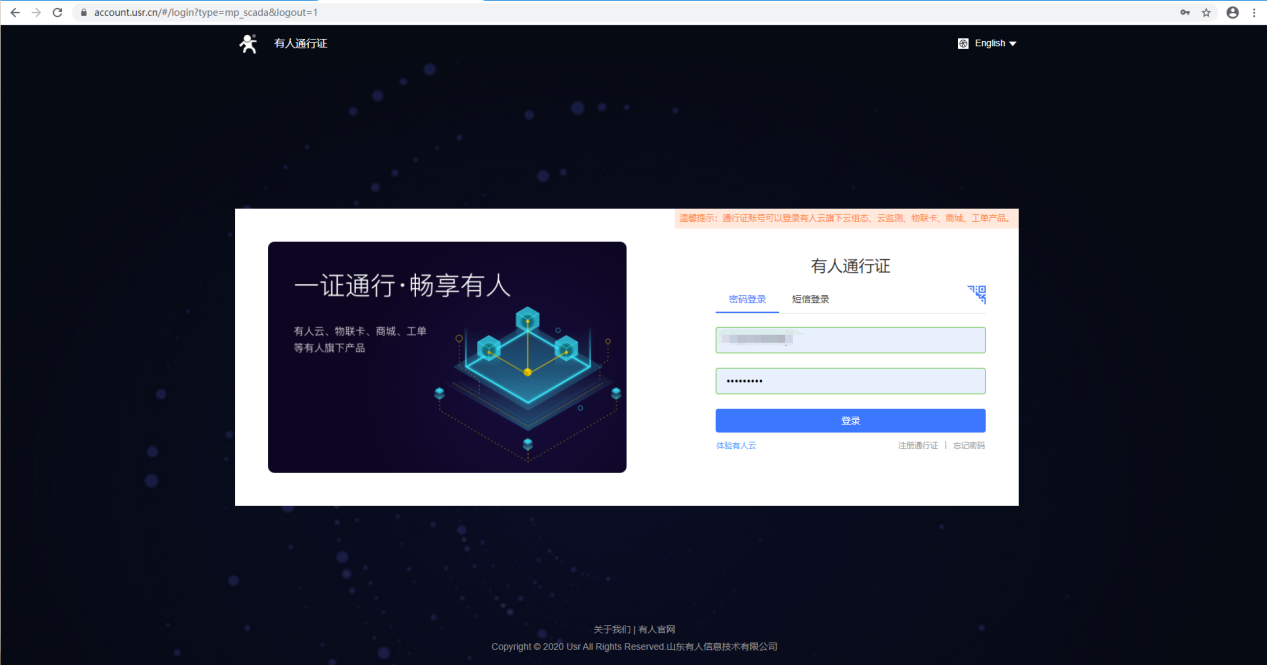

  1.注册有人云账号登录有人云平台

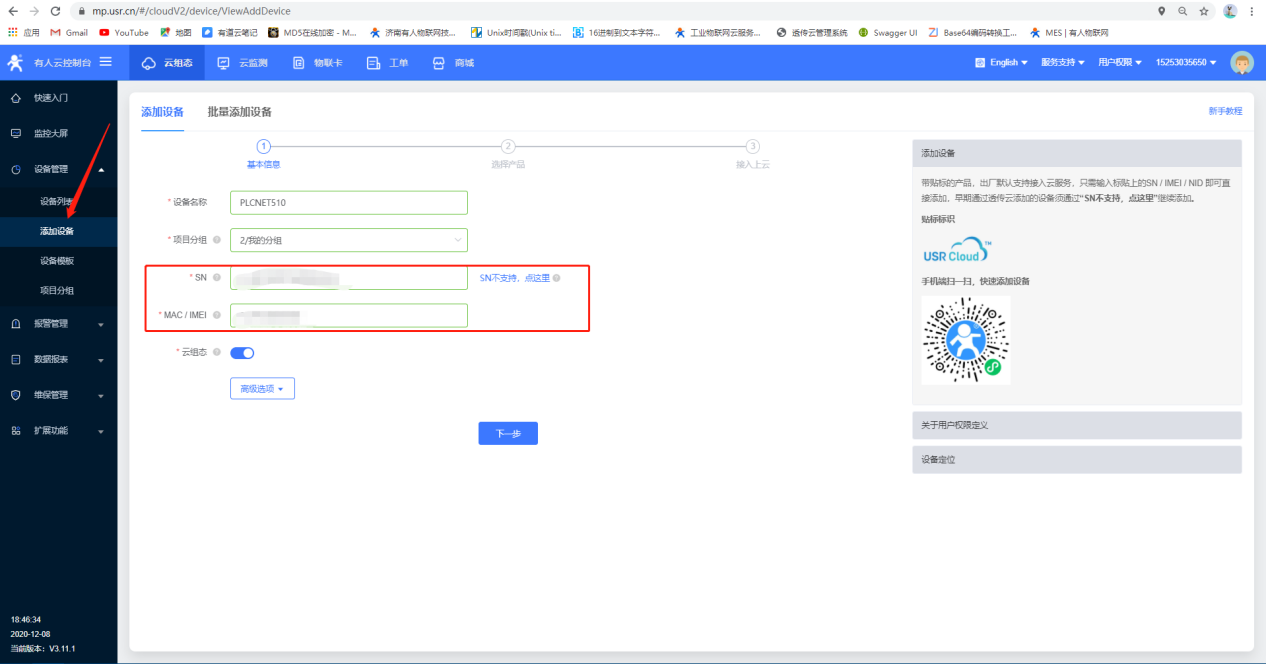

  2.添加设备,使用PLCNET510背面标签的MAC和SN添加,点击下一步

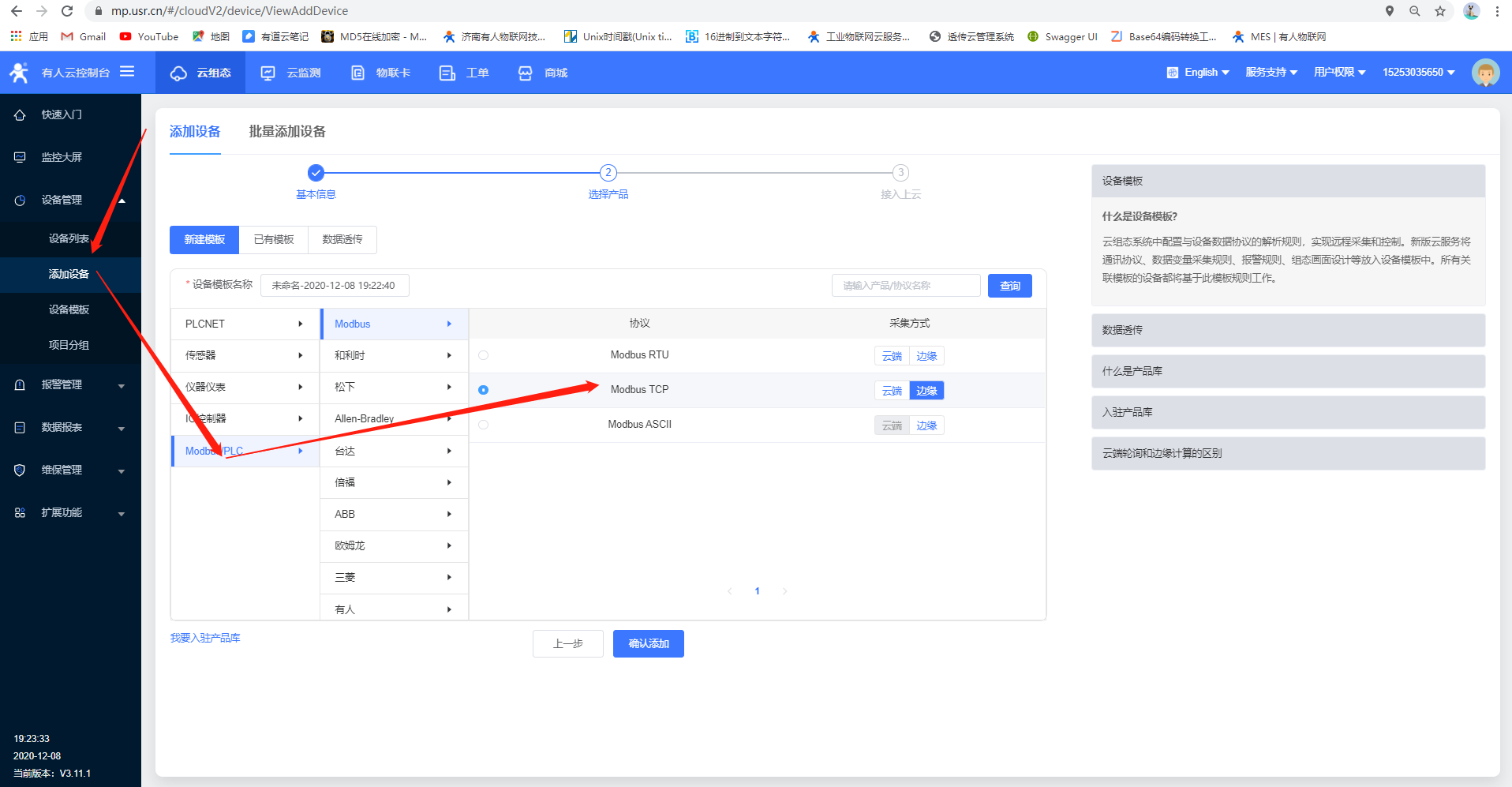

  3.添加设备模板,选择modbus/PLC》modbus》modbusTCP

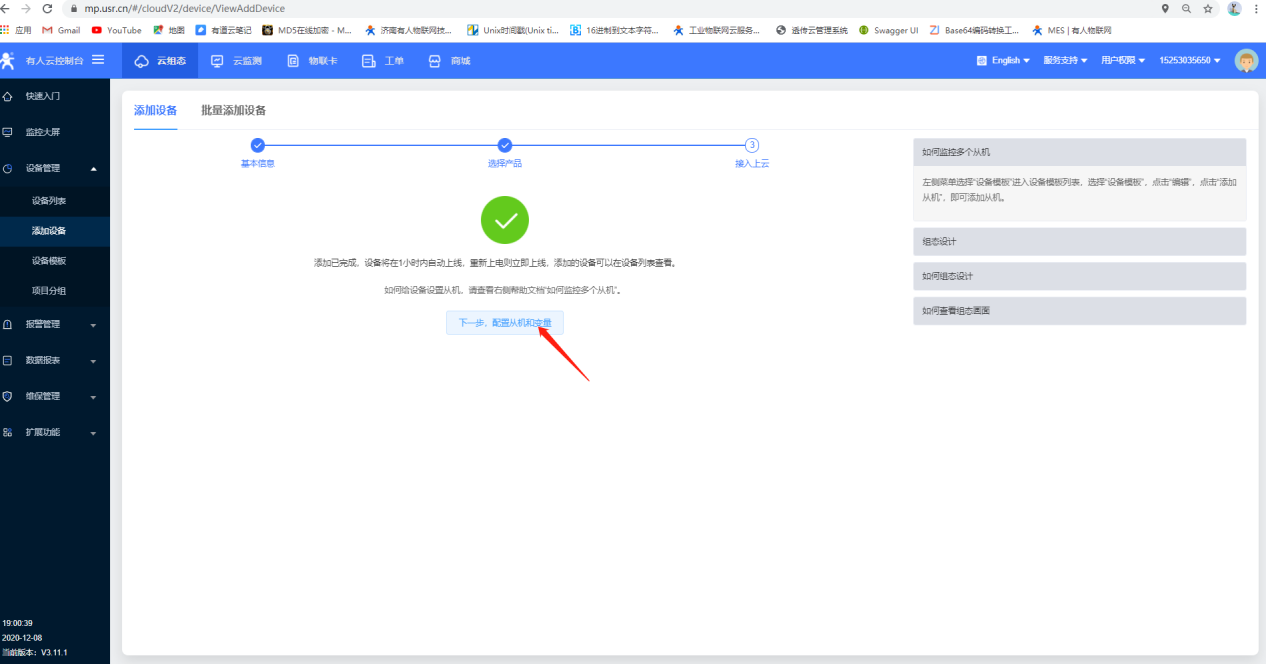

  4.下一步填写从机和变量

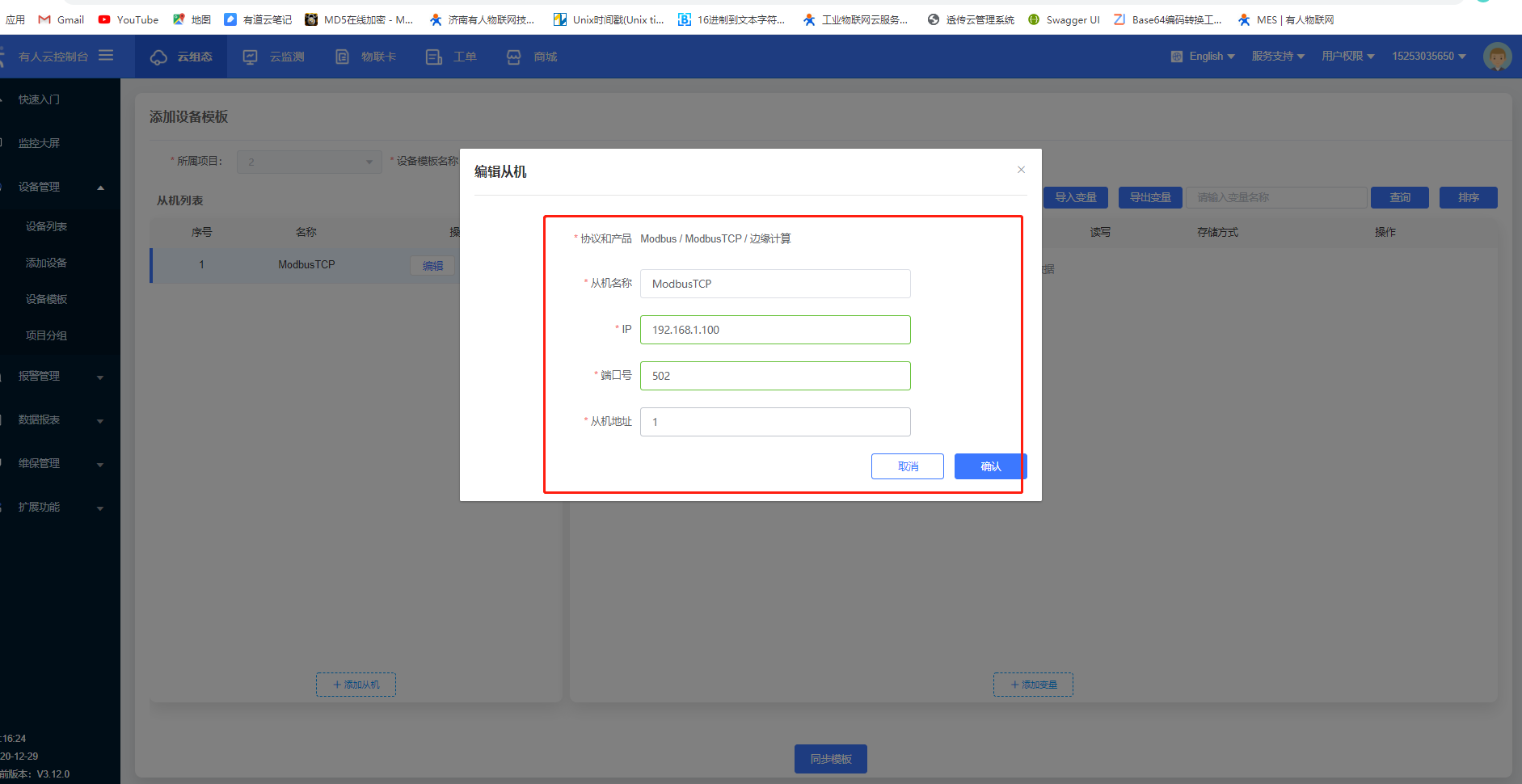

  5.填写PLC的IP、端口和从机地址

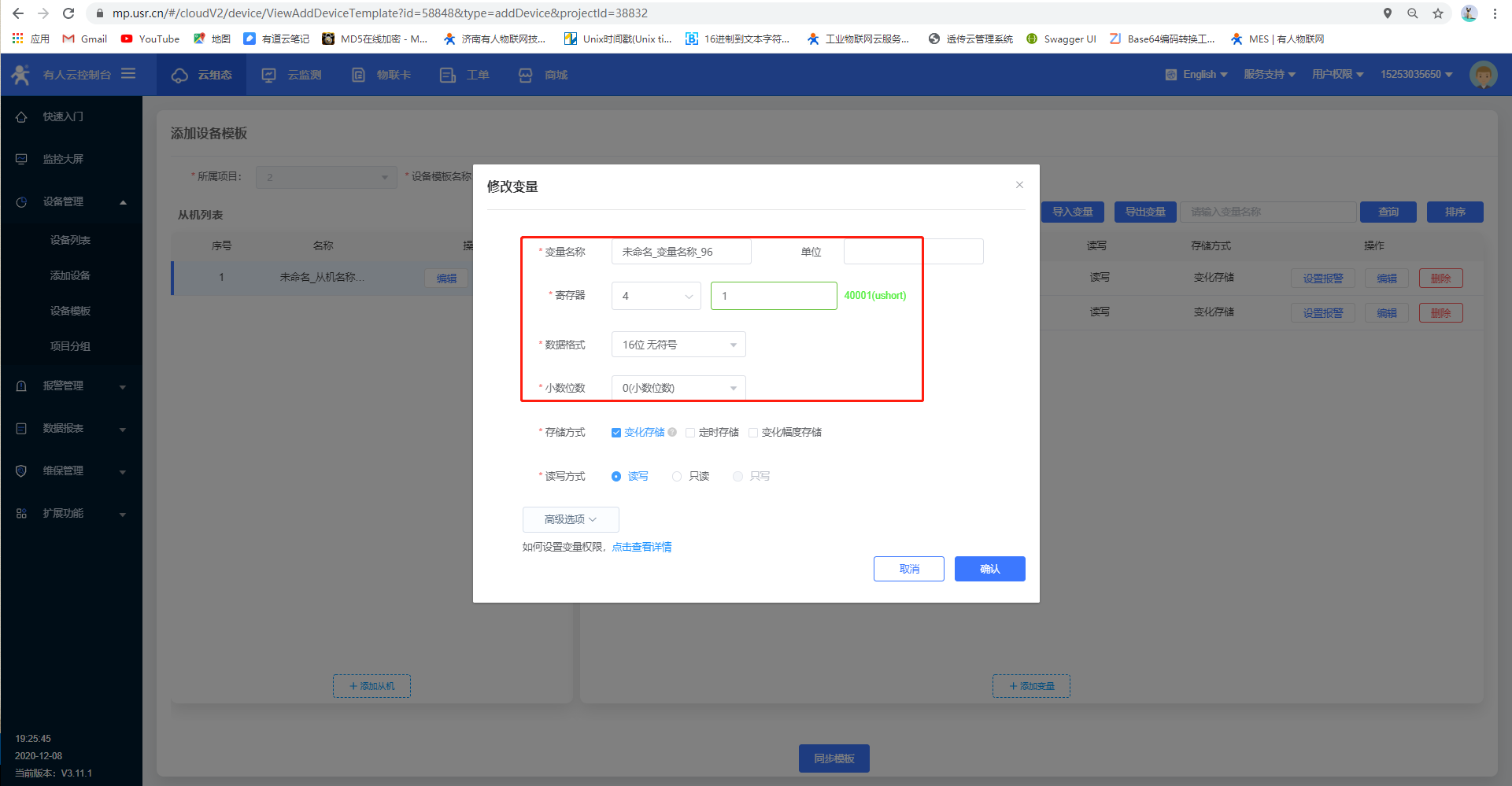

  6.添加变量点

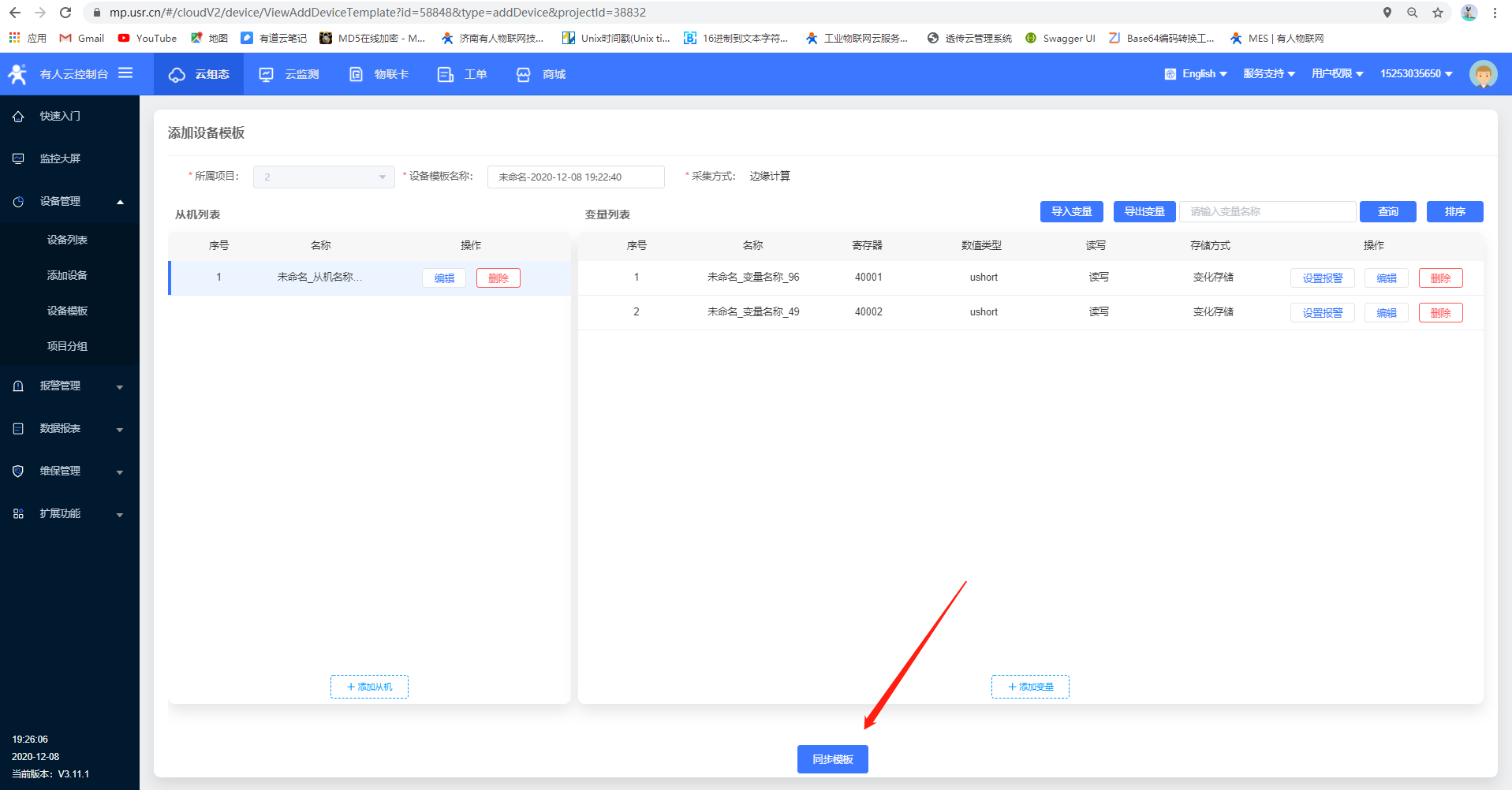

  7.点击同步模板生成设备模板

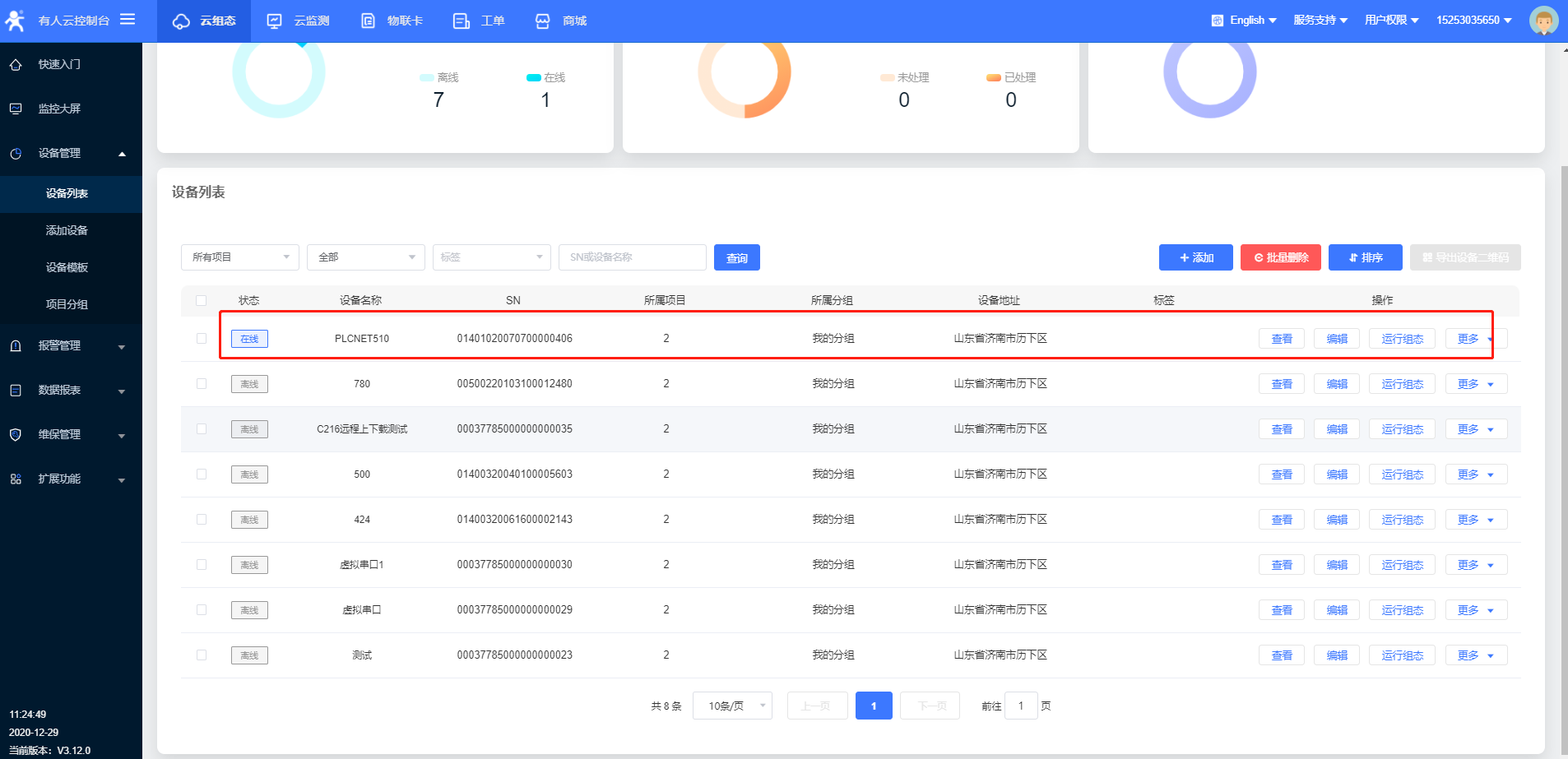

  8.可以看到云端设备上线

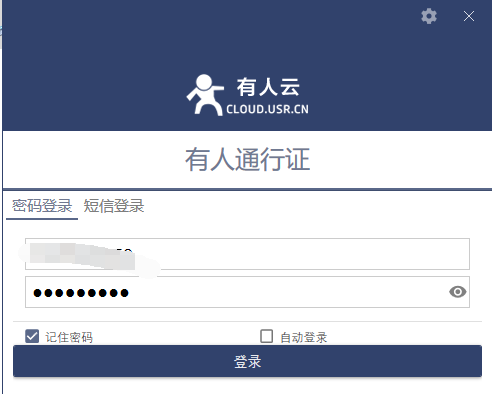

  9.打开PLCNET上位机软件,登录有人云的账号和密码

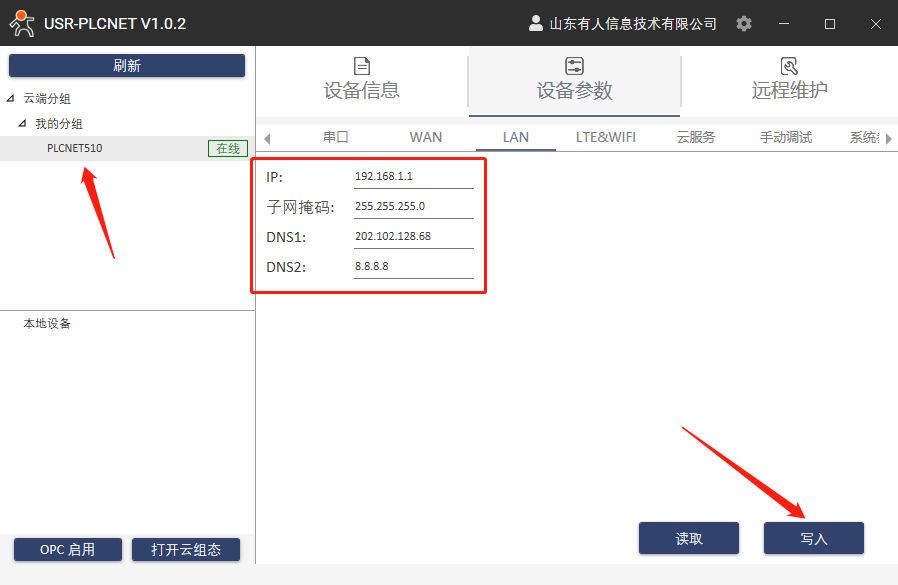

  10.选中在线设备,设备参数》LAN,修改LAN口IP和PLC的网口IP在同一网段,点击写入

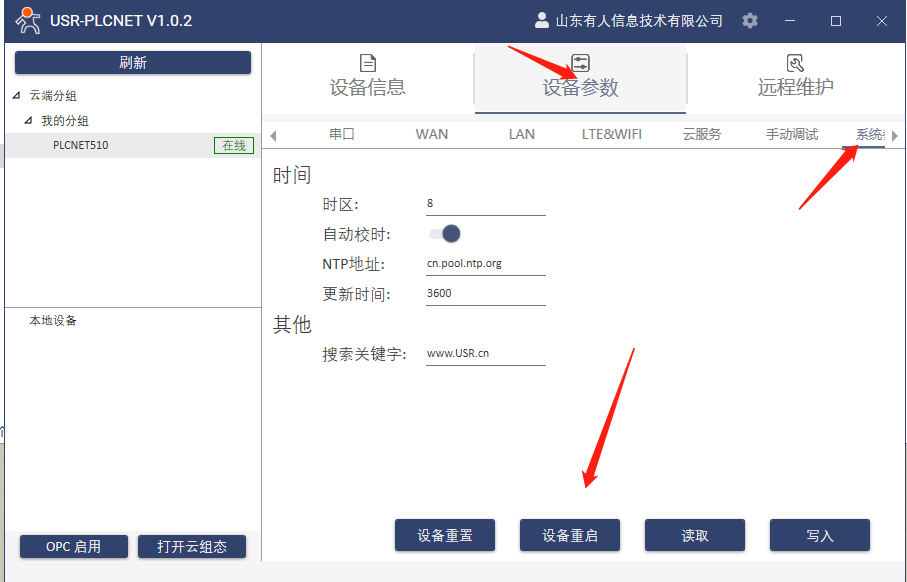

  11.系统参数》设备重启

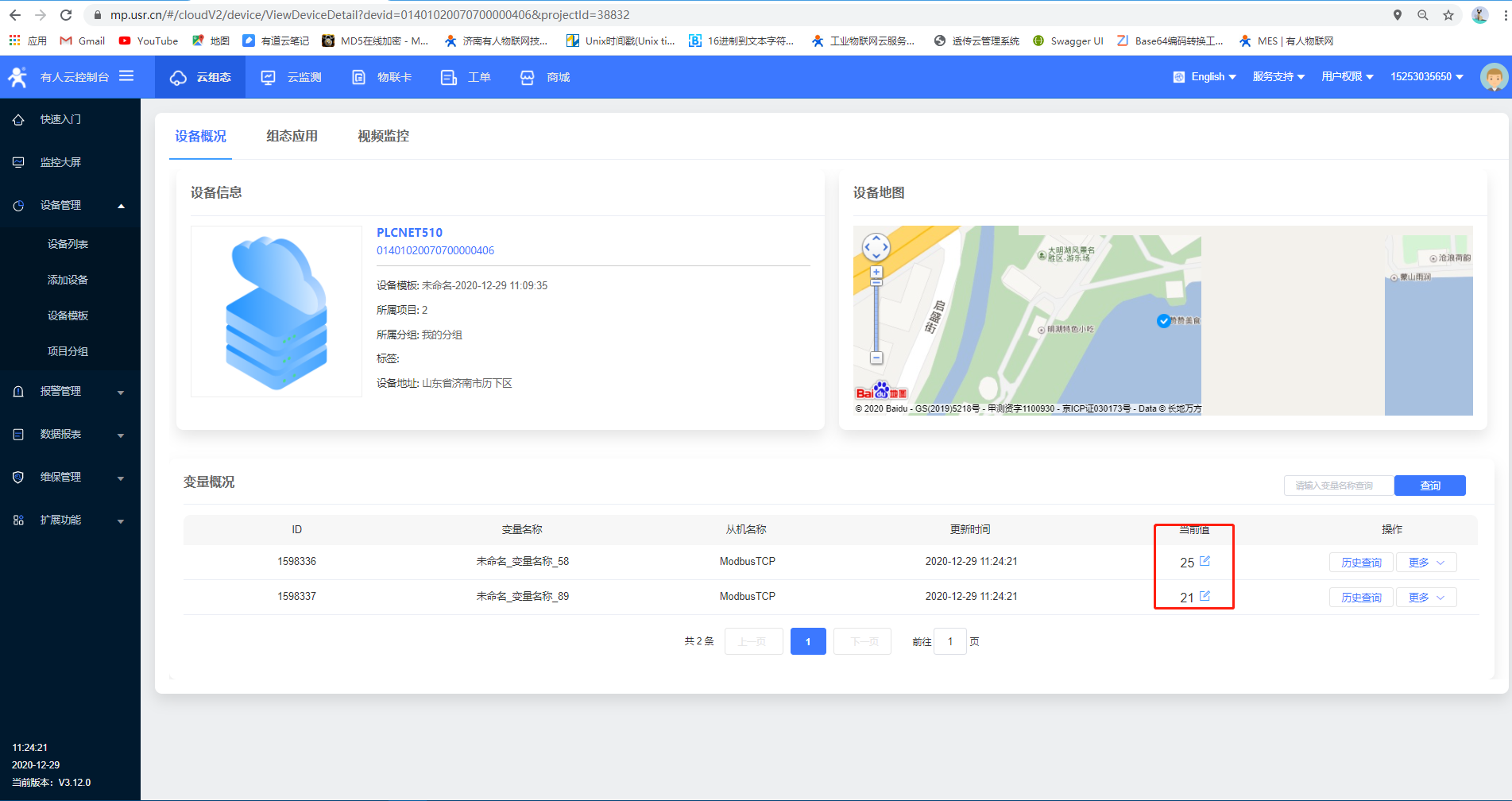

  12.云端数据正常更新
