PLCNET510 串口连接三菱FX3U PLC云端采集
2021-08-10


一、USR-PLCNET510资料下载(https://www.usr.cn/Product/302.html)

【说明书】USR-PLCNET510说明书 (完整版) https://www.usr.cn/Down/USR-PLCNET510_V1.1.0.pdf

【设置软件】USR-PLCNET510/210 设置软件  https://www.usr.cn/Download/827.html

二、物品准备

FX3U PLC---串口线(连接PLC和510)---PLCNET510---SIM卡---4G天线---电源

三、硬件连接

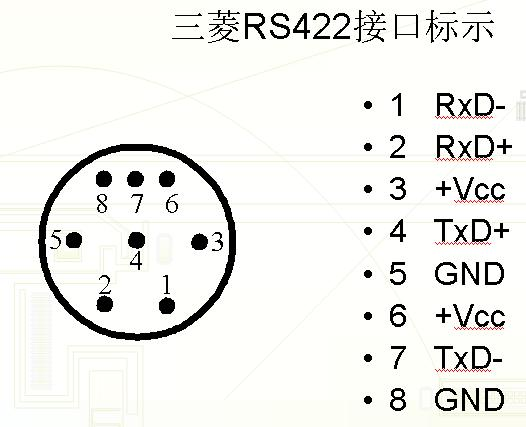

Ø FX 3U PLC串口连接要求:

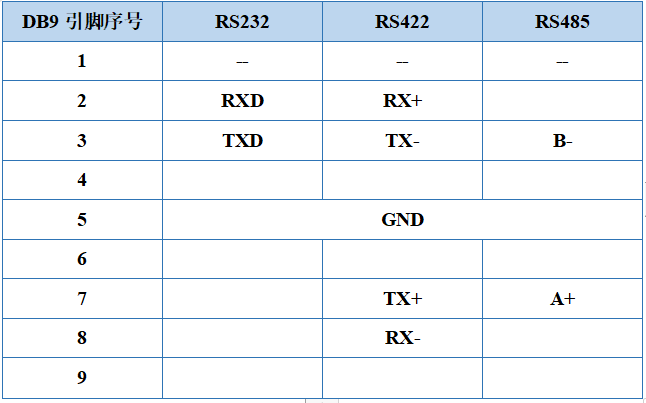

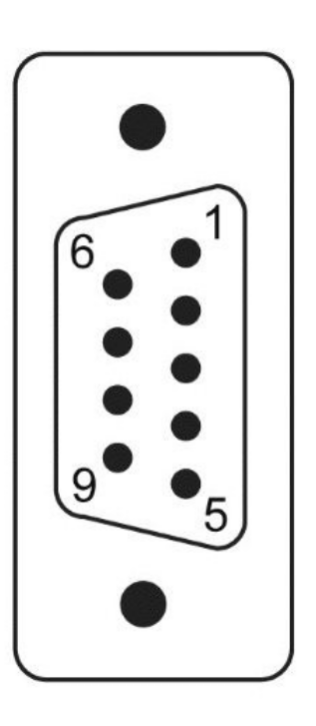

Ø PLCNET510的两个串口引脚定义如下:



Ø 需要注意510的引脚对应的是DB9还是黑色转接头,此处的PLC引脚是圆孔线序,实际接线如下:

三菱FX1N/2N/3U

PLCNET510

1(RxD-)

DB9-3(Tx-)  黑色转接头-2

2(RxD+)

DB9-7(Tx+)  黑色转接头-1

4(TxD+)

DB9-8(Rx-)  黑色转接头-4

7(TxD-)

DB9-2(Rx+)  黑色转接头-3

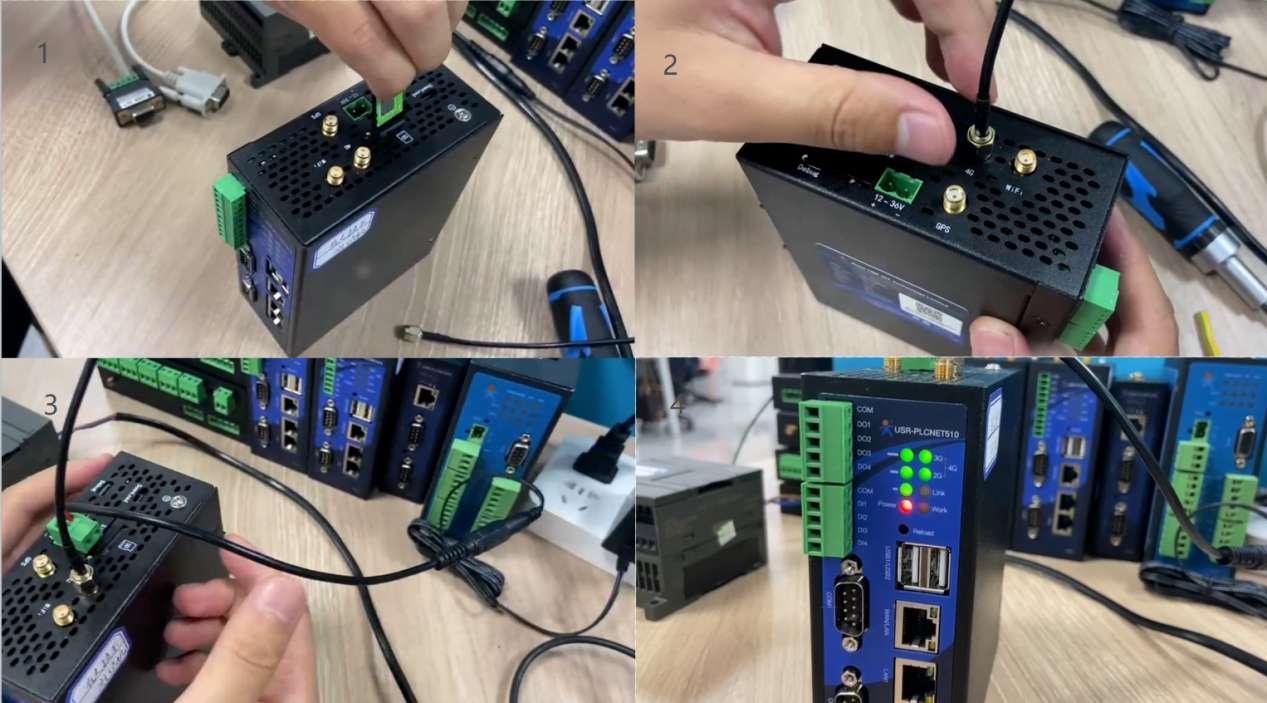

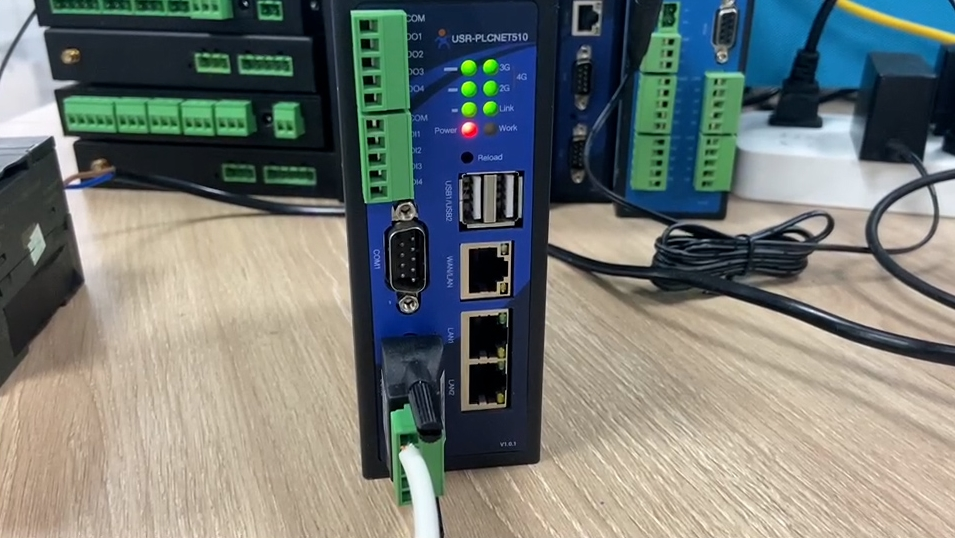

Ø PLCNET510插入SIM卡、连接天线,设备上电——驻网成功(2/3G信号灯和信号强度灯常亮,work灯闪烁)





四、添加设备至有人云

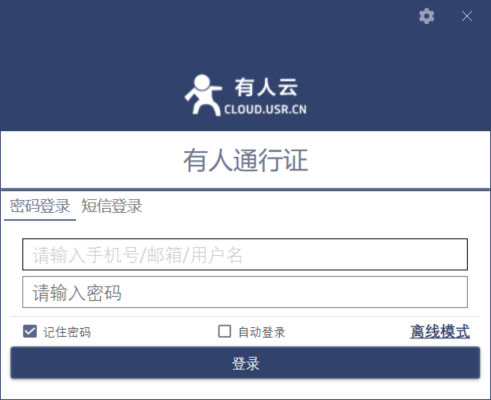

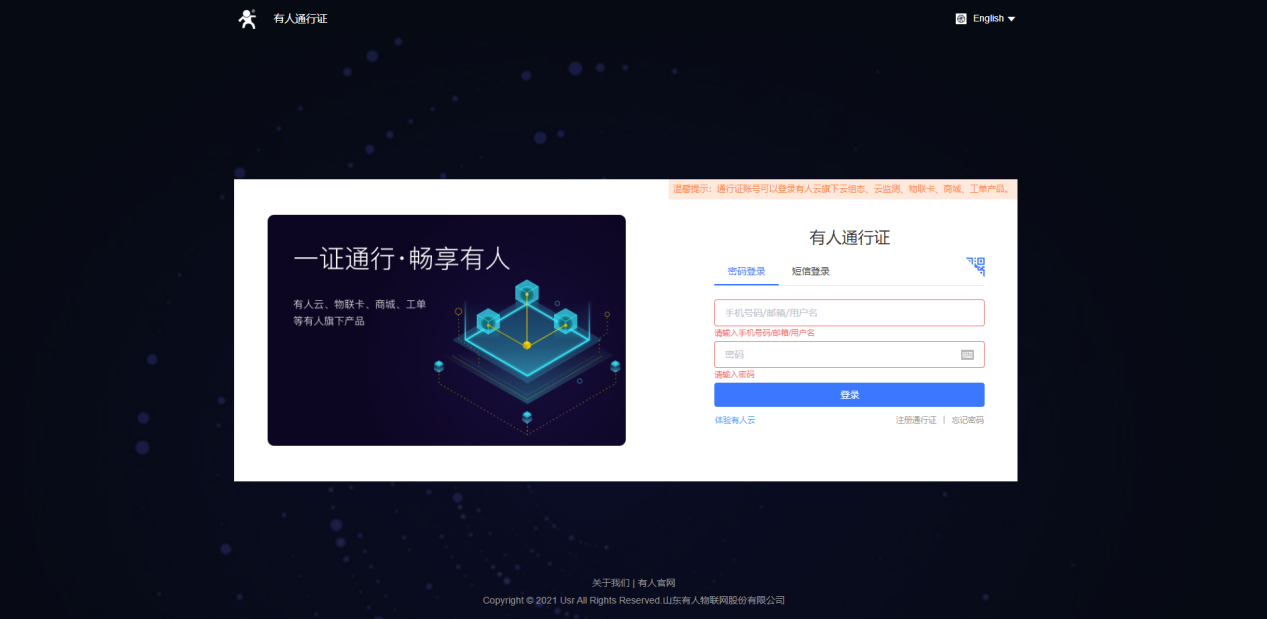

Ø 登录账号

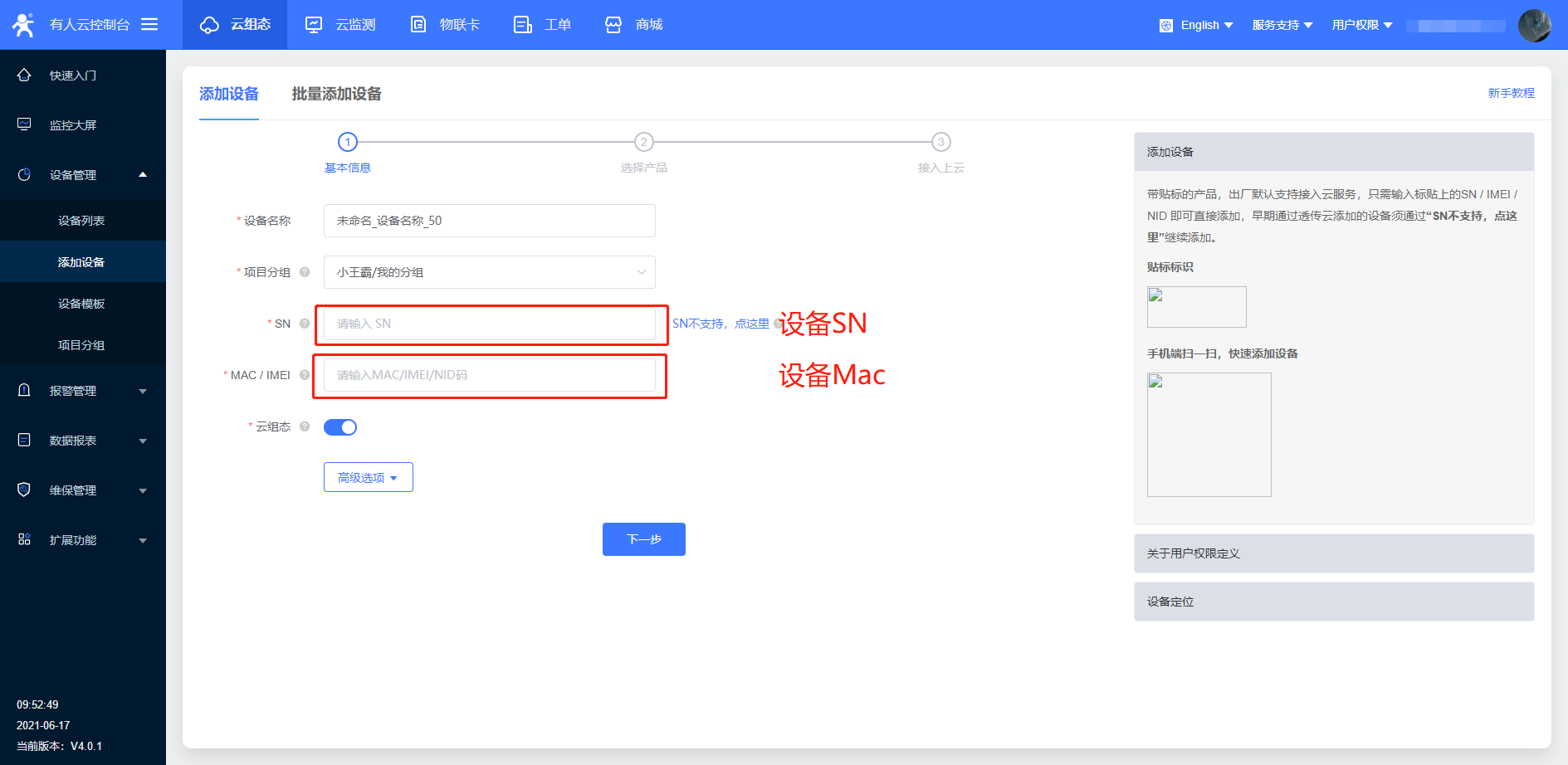

Ø 添加PLCNET510设备

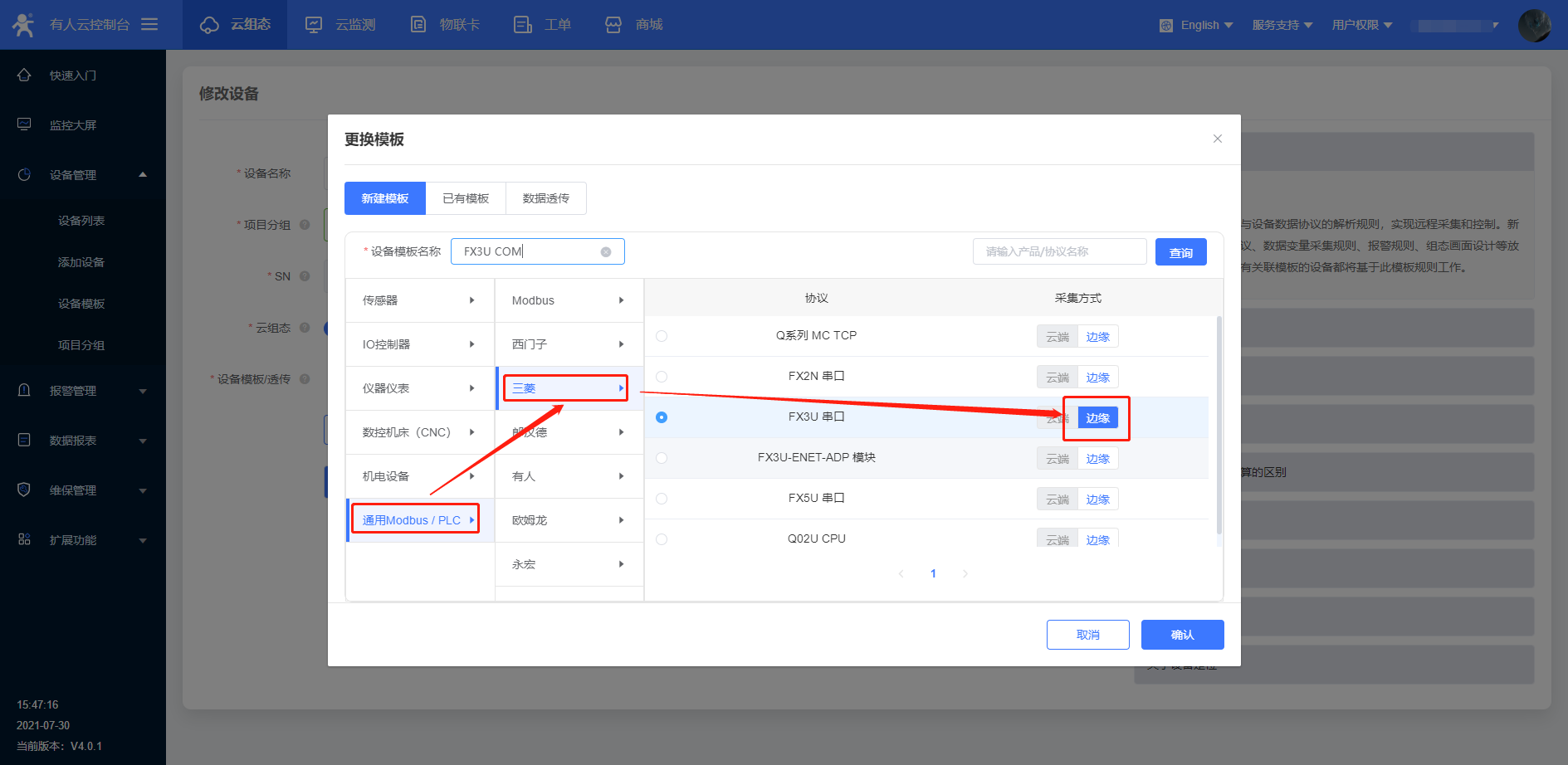

Ø 新建模板添加协议

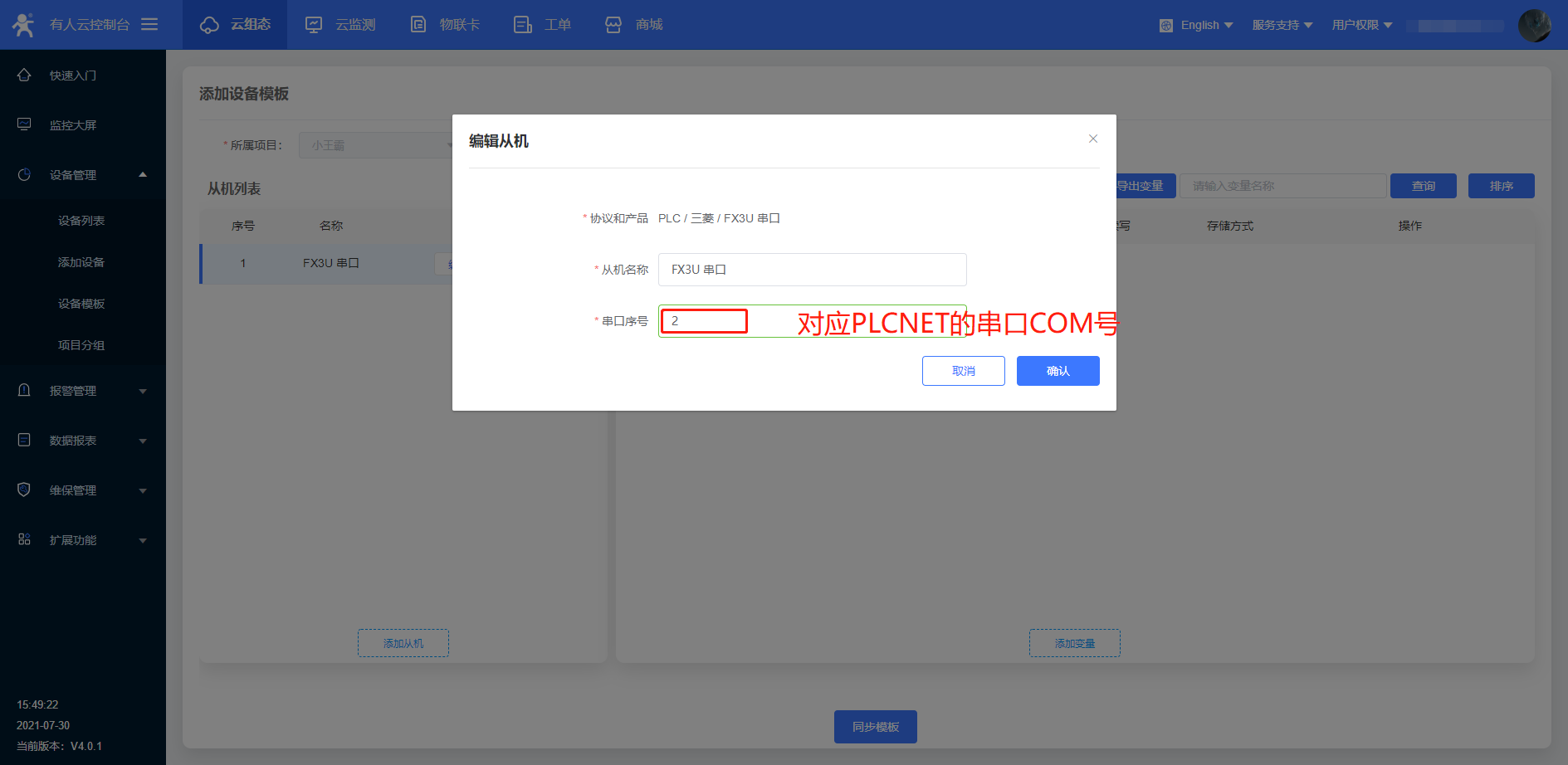

Ø 添加从机-填写串口序号(对应PLCNET510的COM号)

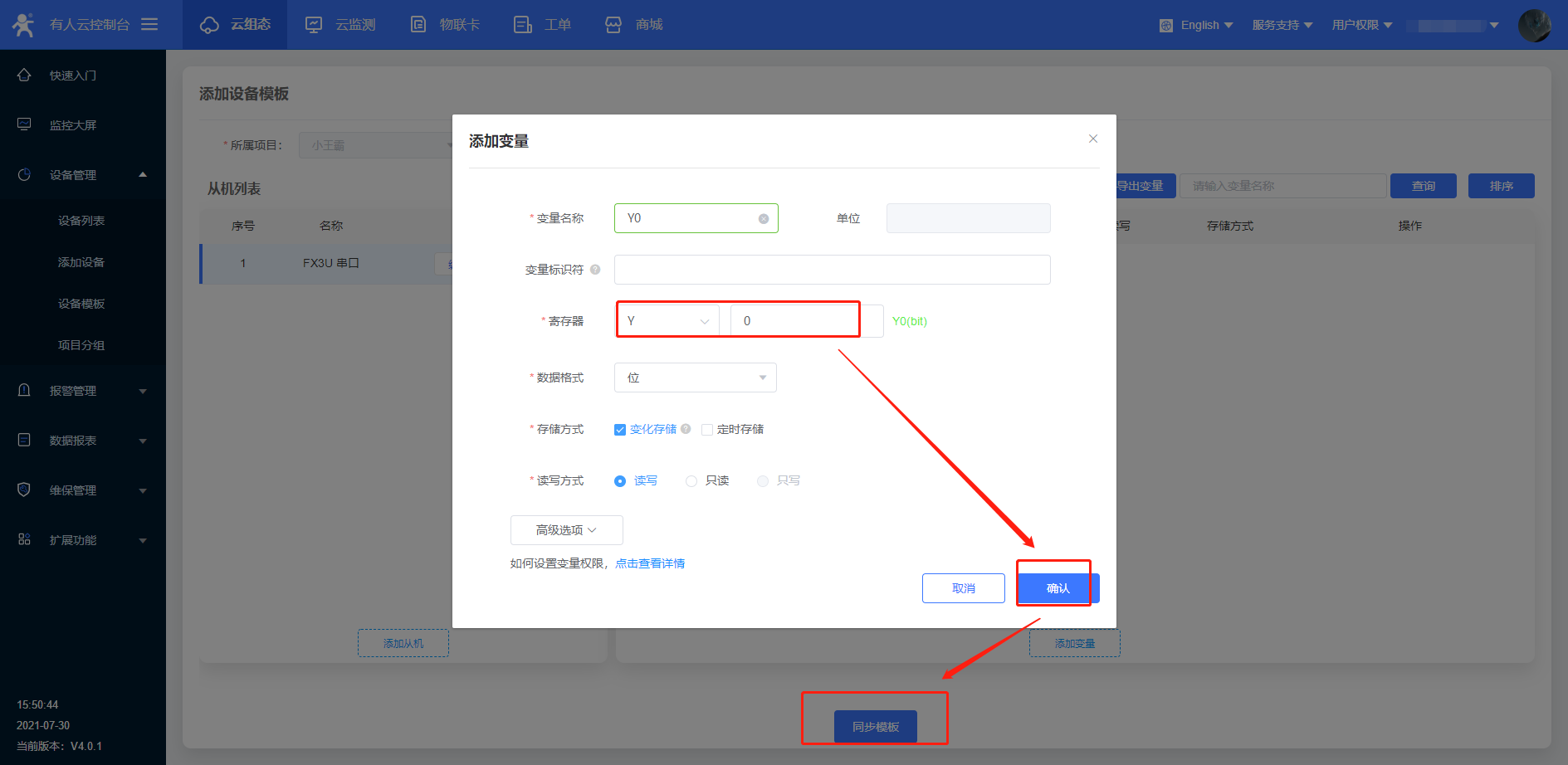

Ø 添加变量-确认后点击同步模板





Ø 之后可以看到设备已在线(link灯常亮)





五、设置设备参数

Ø 登录USR-PLCNET设置软件

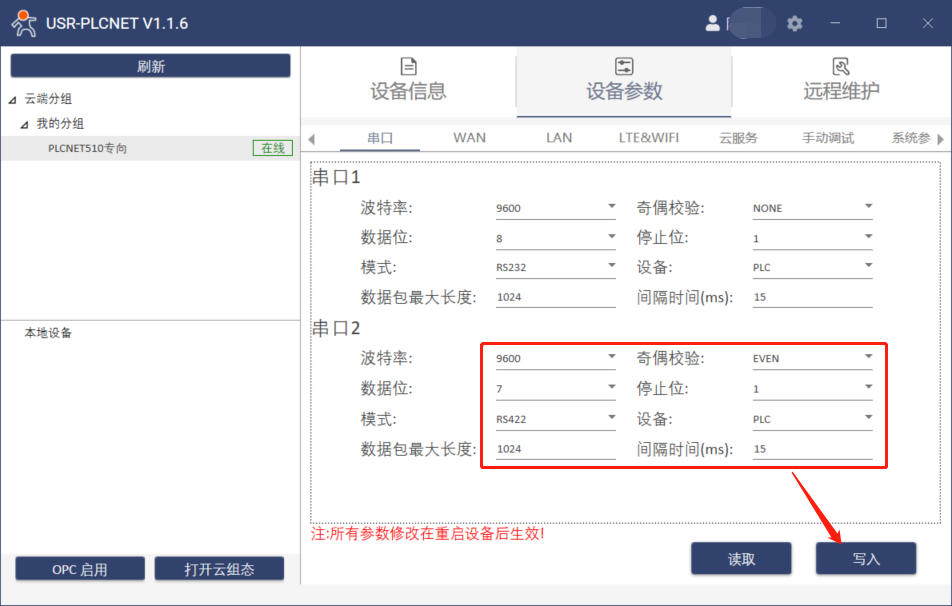

Ø 设置串口参数:422模式(直连PLC圆孔串口时)-9600bps-EVEN-7-1(FX 3U默认串口参数)

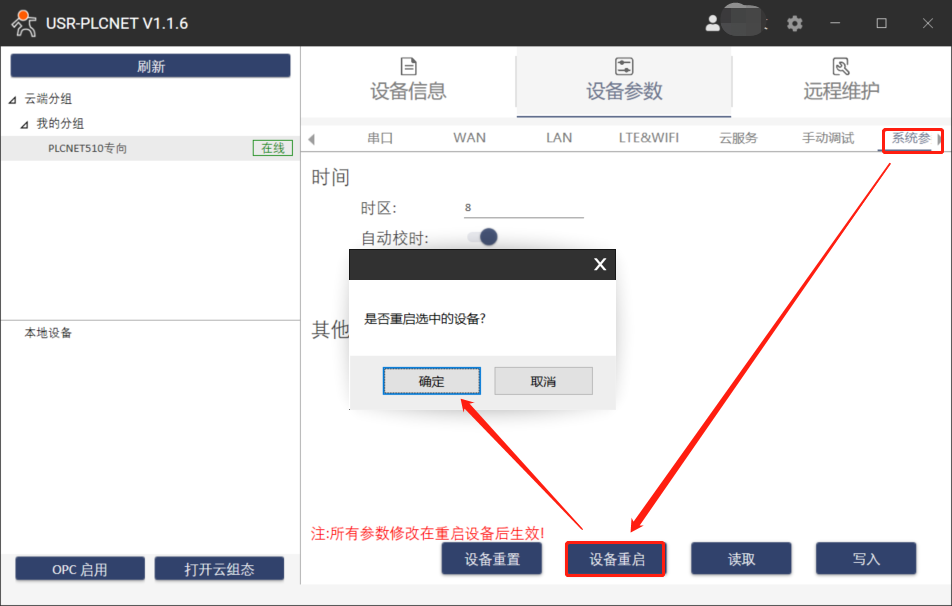

Ø 重启设备(设备内参需要重启才能生效)

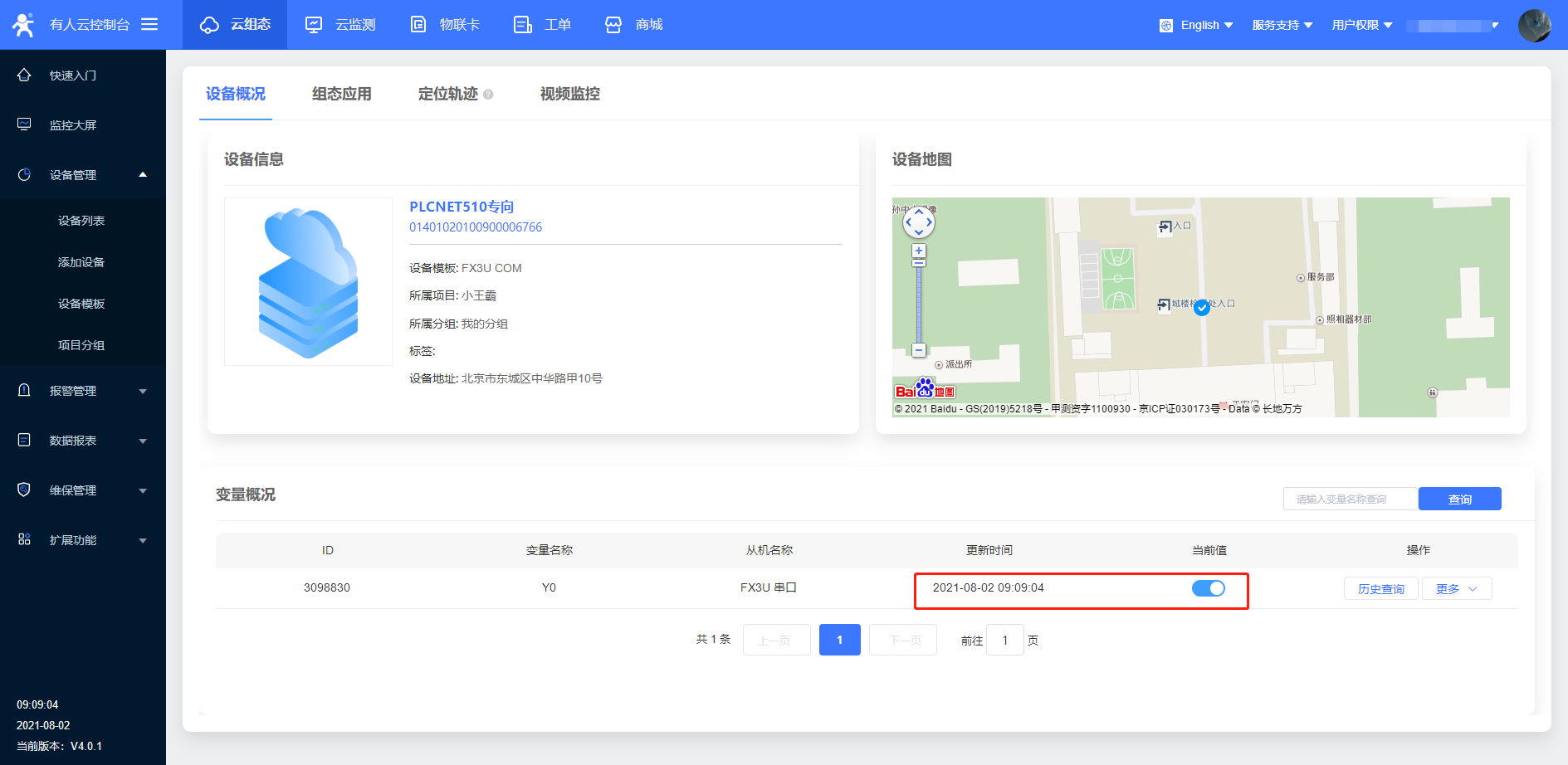

Ø 重启完成后,观察平台数据,采集成功(数据采集时请不要打开远程维护的透传功能
