一、USR-PLCNET510资料下载（https://www.usr.cn/Product/302.html）

【说明书】USR-PLCNET510说明书 （完整版） https://www.usr.cn/Down/USR-PLCNET510_V1.1.0.pdf

【设置软件】USR-PLCNET510/210 设置软件  https://www.usr.cn/Download/827.html

二、物品准备

FX5U---串口线（连接接PLC和510）---PLCNET510---SIM卡---4G天线---电源

三、硬件连接

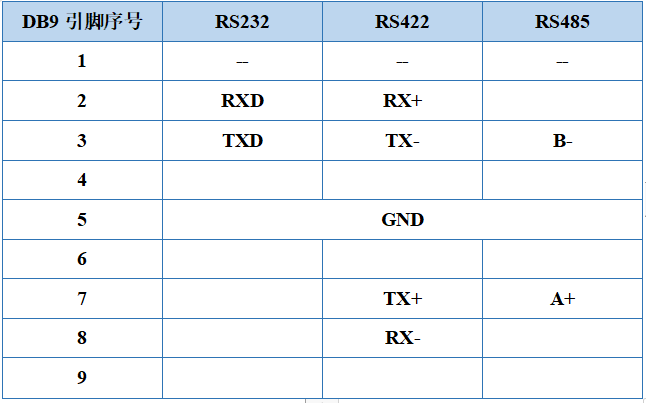

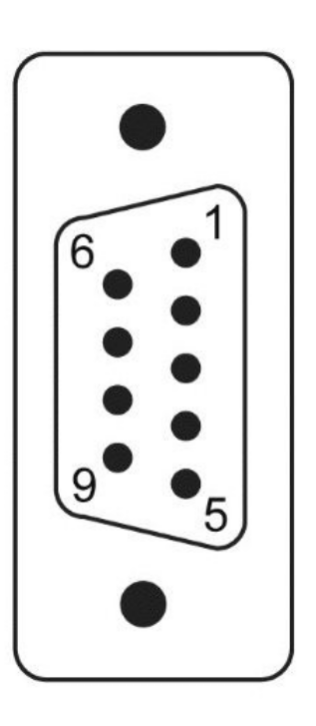

Ø PLCNET510的两个串口引脚定义如下：

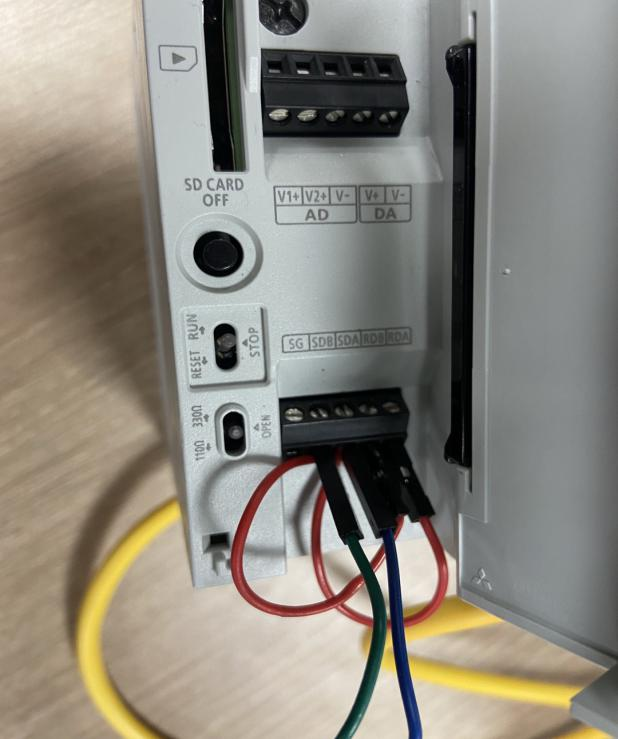

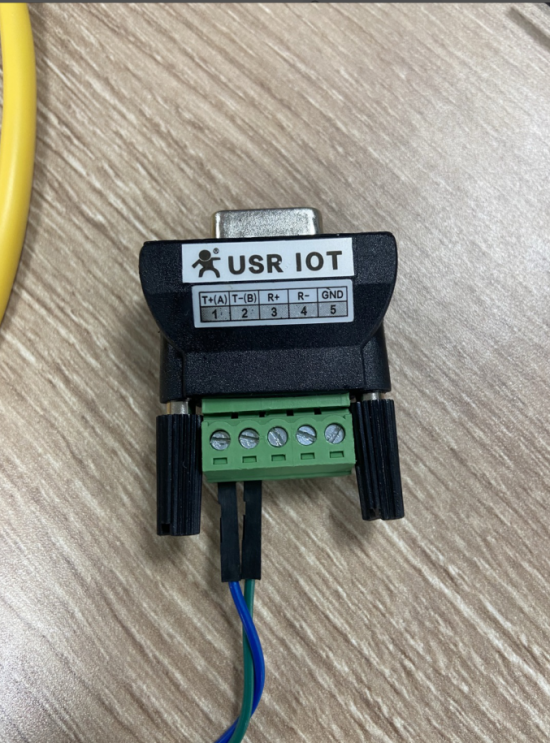

Ø FX5U PLC串口连接要求，请注意PLC的短接部分，实际接线如下：

Ø PLCNET510插入SIM卡、连接天线，设备上电——驻网成功（2/3G信号灯和信号强度灯常亮，work灯闪烁）

四、添加设备至有人云

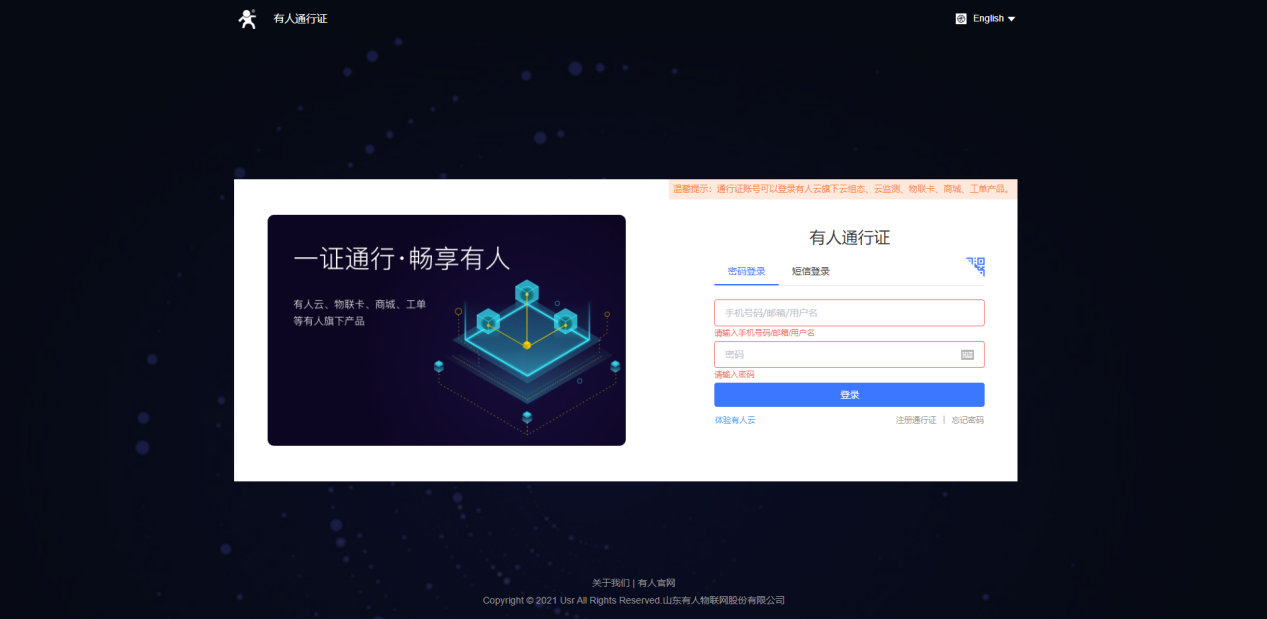

Ø 登录账号

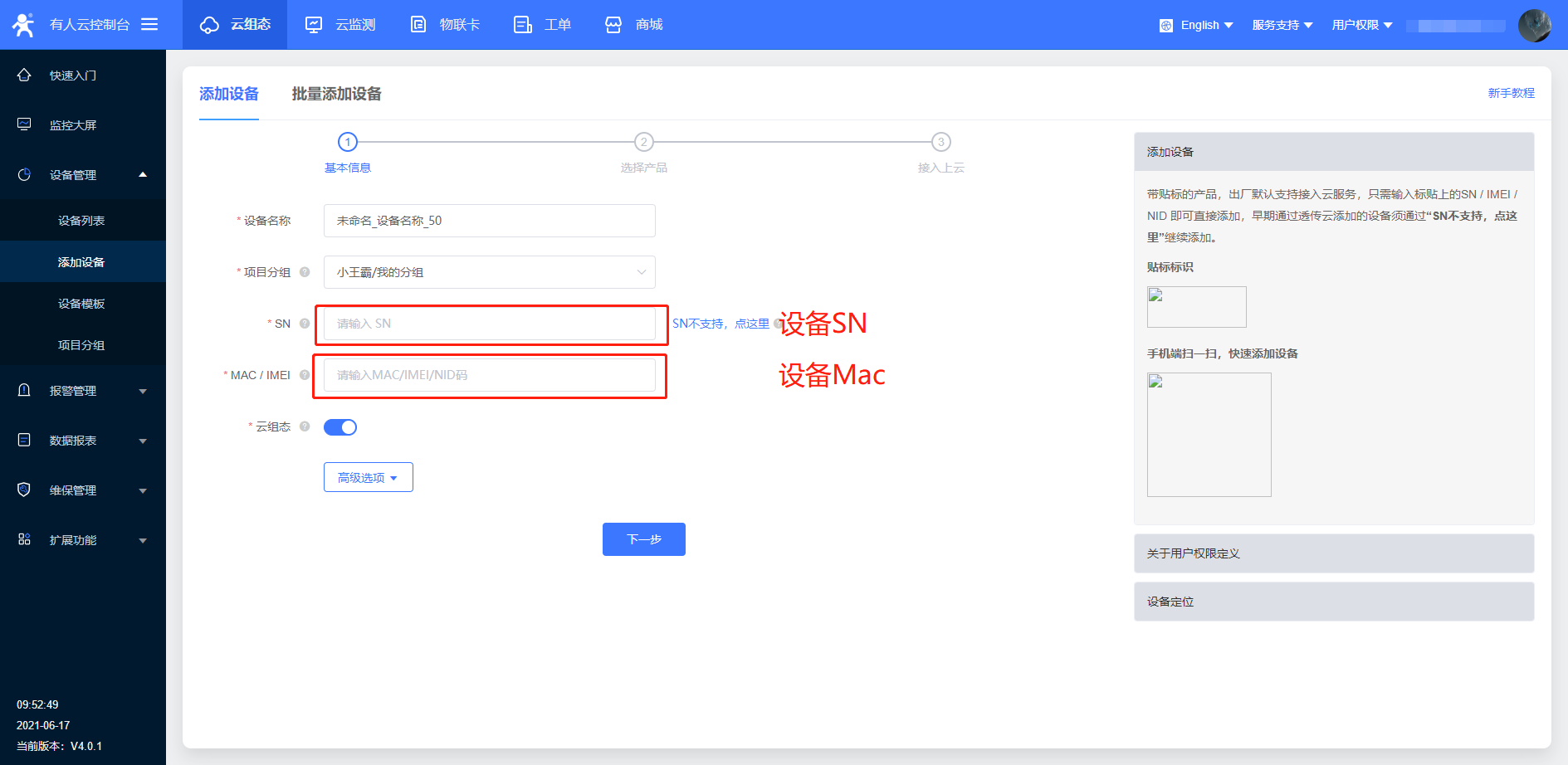

Ø 添加PLCNET510设备

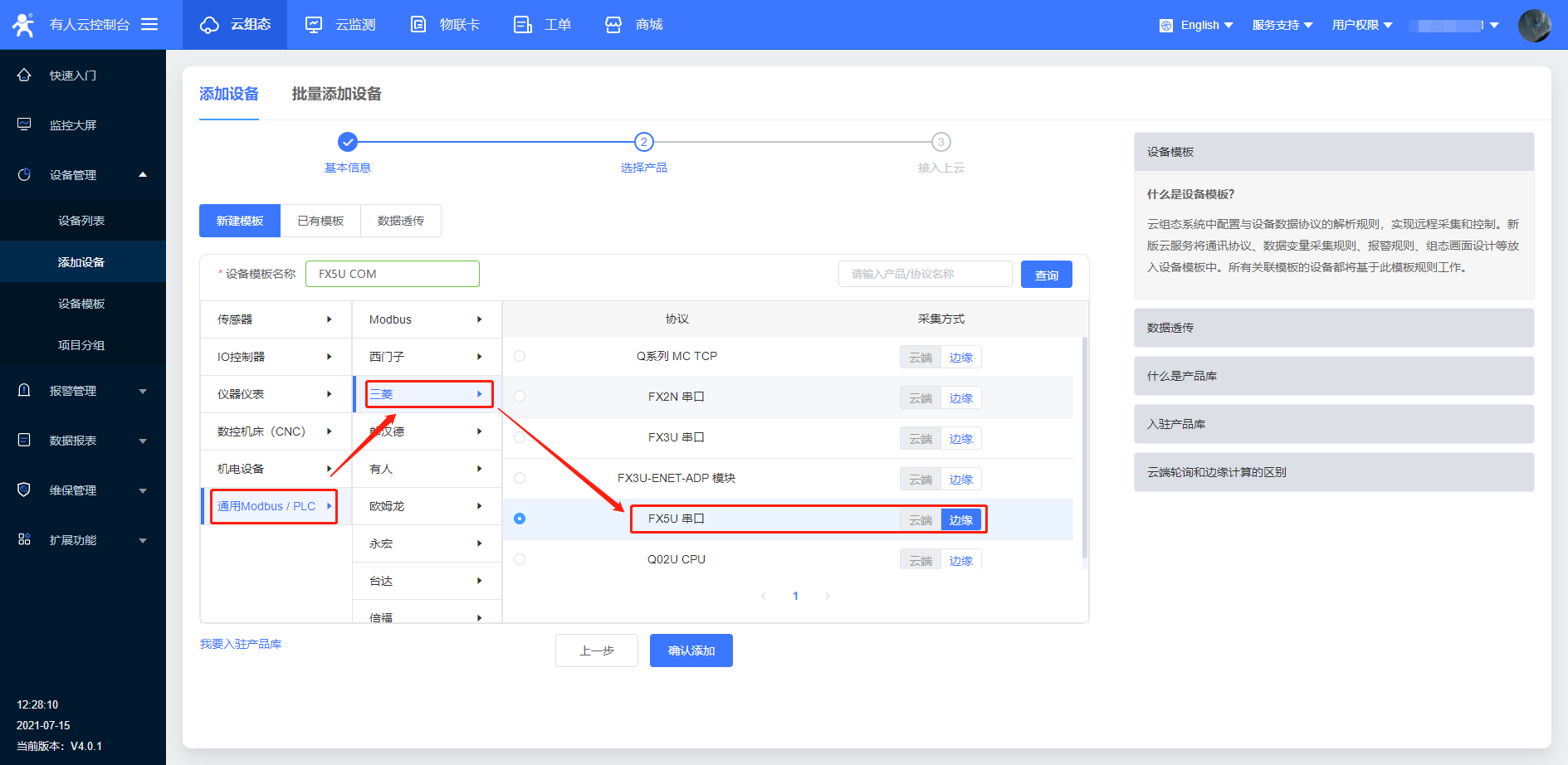

Ø 新建模板添加协议

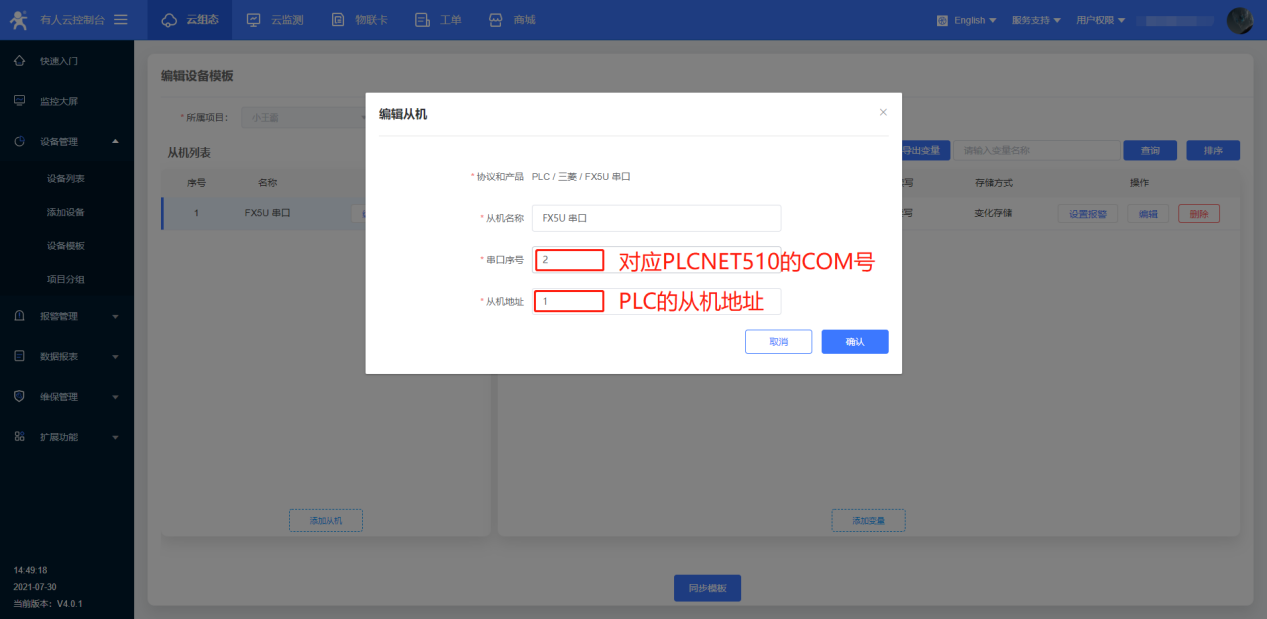

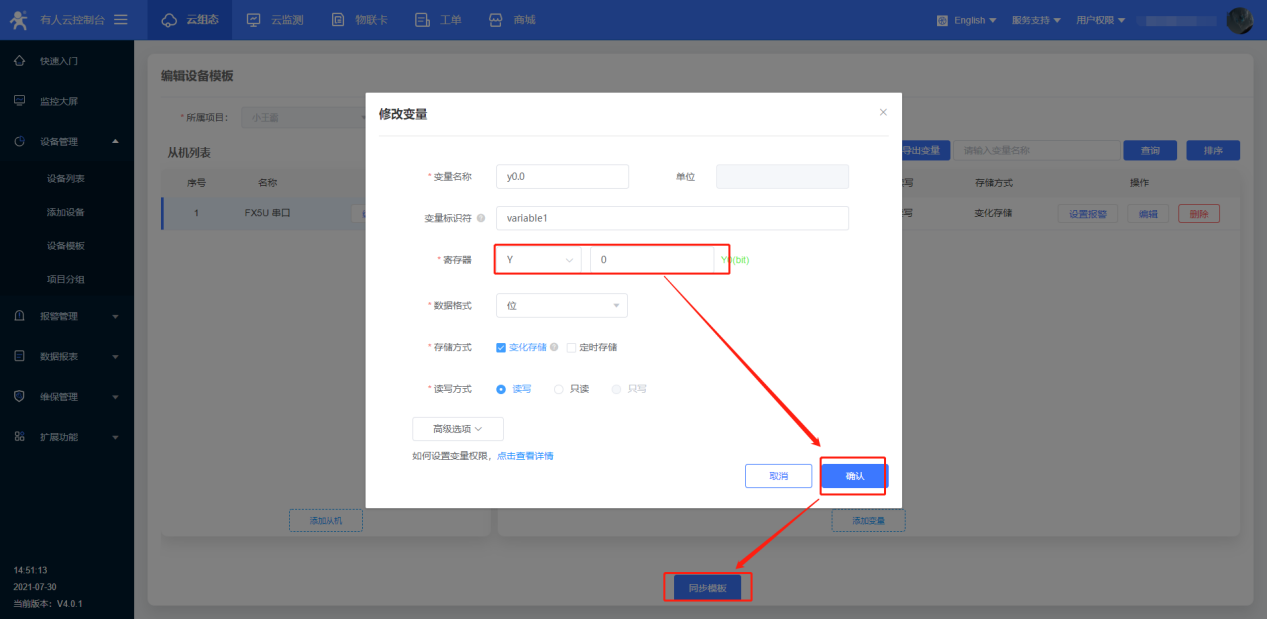

Ø 添加从机和变量（请注意串口序号的对应，从机地址是PLC内部属性）,此处添加了一个Y寄存器；添加完成后点击同步模板。

Ø 之后可以看到设备已在线（link灯常亮）

五、设置设备参数

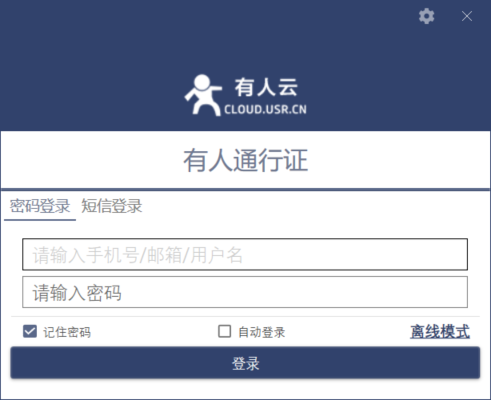

Ø 登录USR-PLCNET设置软件

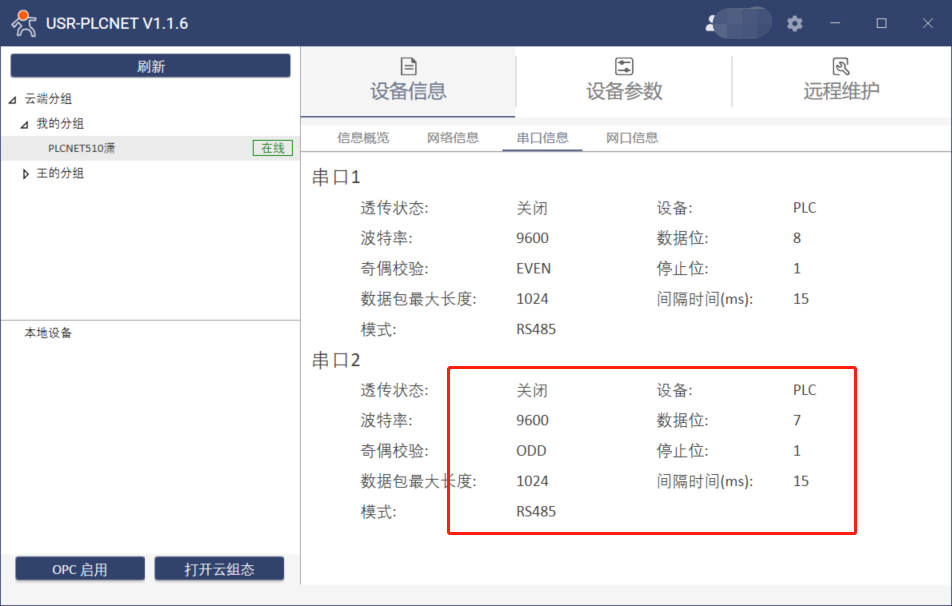

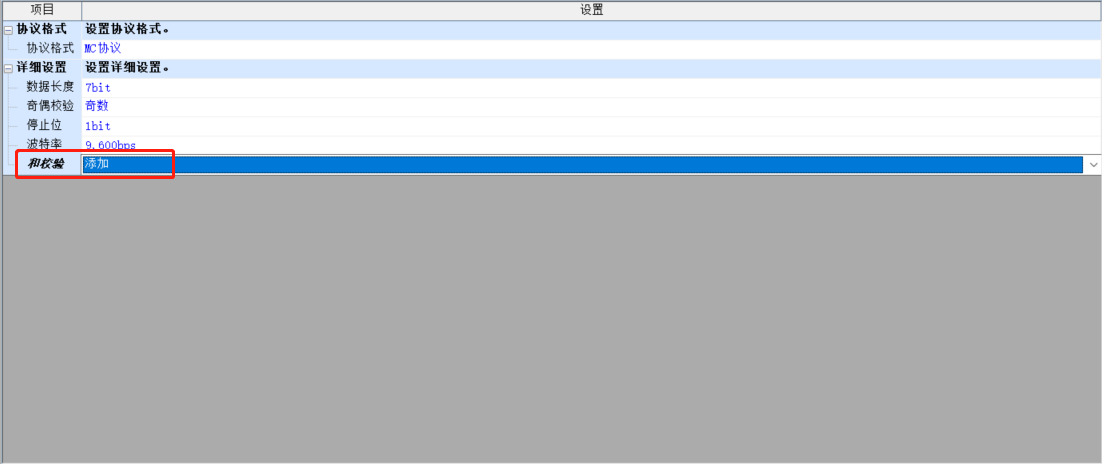

Ø 查看PLC串口参数，设置PLCNET的串口参数和PLC保持一致；

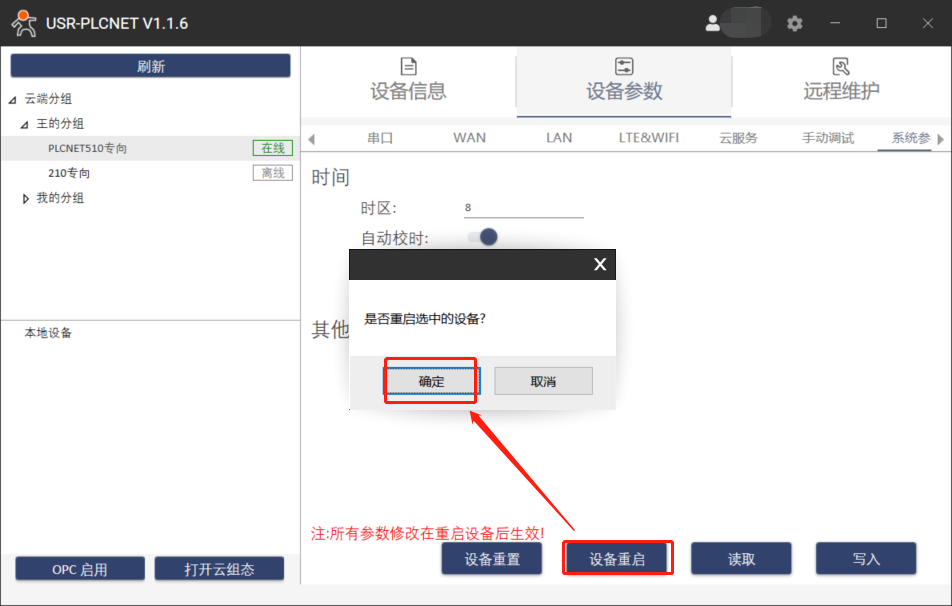

Ø 重启设备（设备内参需要重启才能生效）

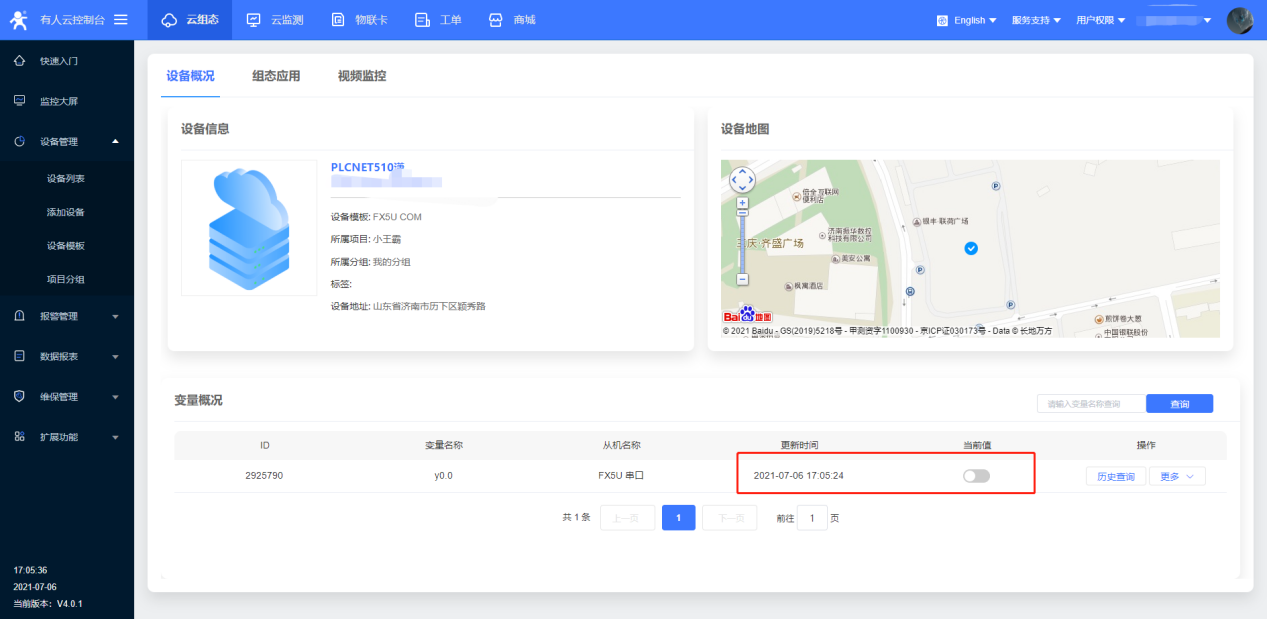

Ø 重启完成后，观察平台数据，采集成功（数据采集时请不要打开远程维护的透传功能）
