PLCNET510 连接OPC服务器

2021-12-30

USR-PLCNET510连接OPC服务器

二、准备工作

1、USR-PLCNET510产品数量1个

2、电源适配器 12V 数量1个

3、网线 1根或4G 可上网SIM卡一张

4、电脑数量1台

6、4G和WIFI天线 1根

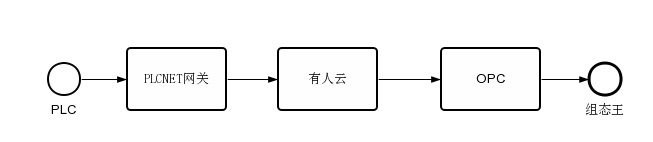

三、连接框图

连接设置：

将准备好的SIM卡插入设备，接入4G天线和WiFi天线，PLC云网关PLCNET510的LAN口通过网线直连PLC的网口，注意PLCNET510的LAN口IP和PLC的网口IP设置为同一网段，使用电源适配器给设备上电。

四、操作步骤

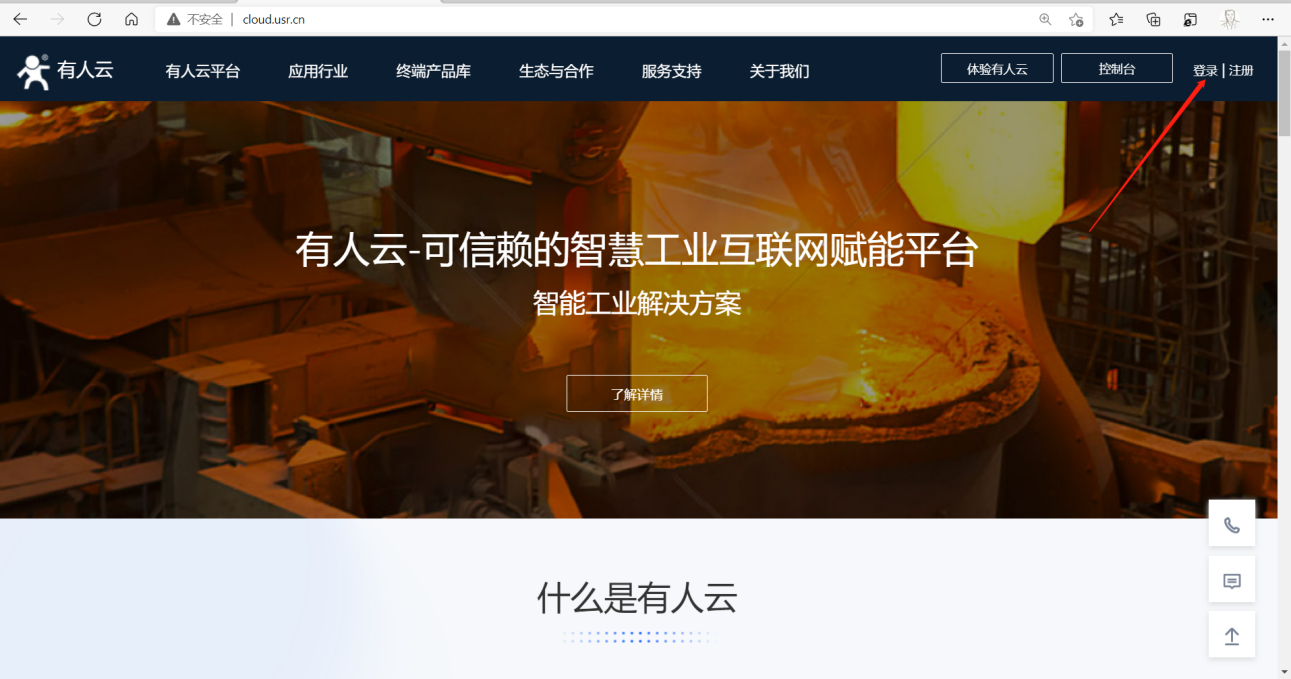

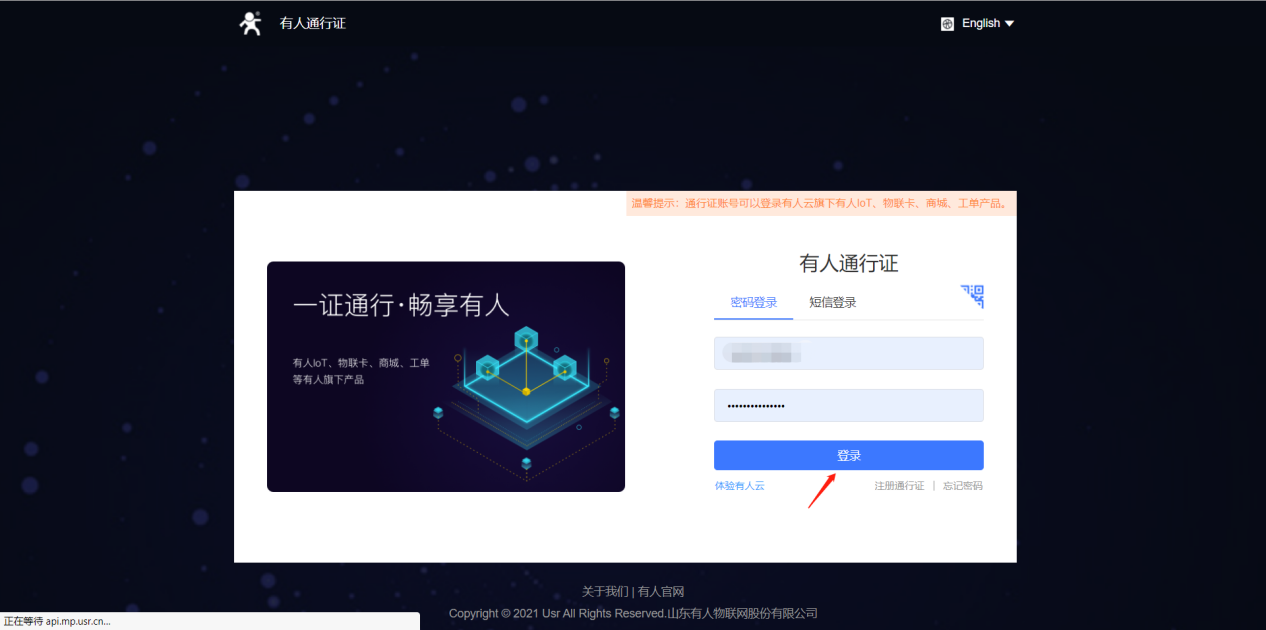

1.打开有人云http://cloud.usr.cn/cloud网址，未注册先注册，有账号直接选择登入

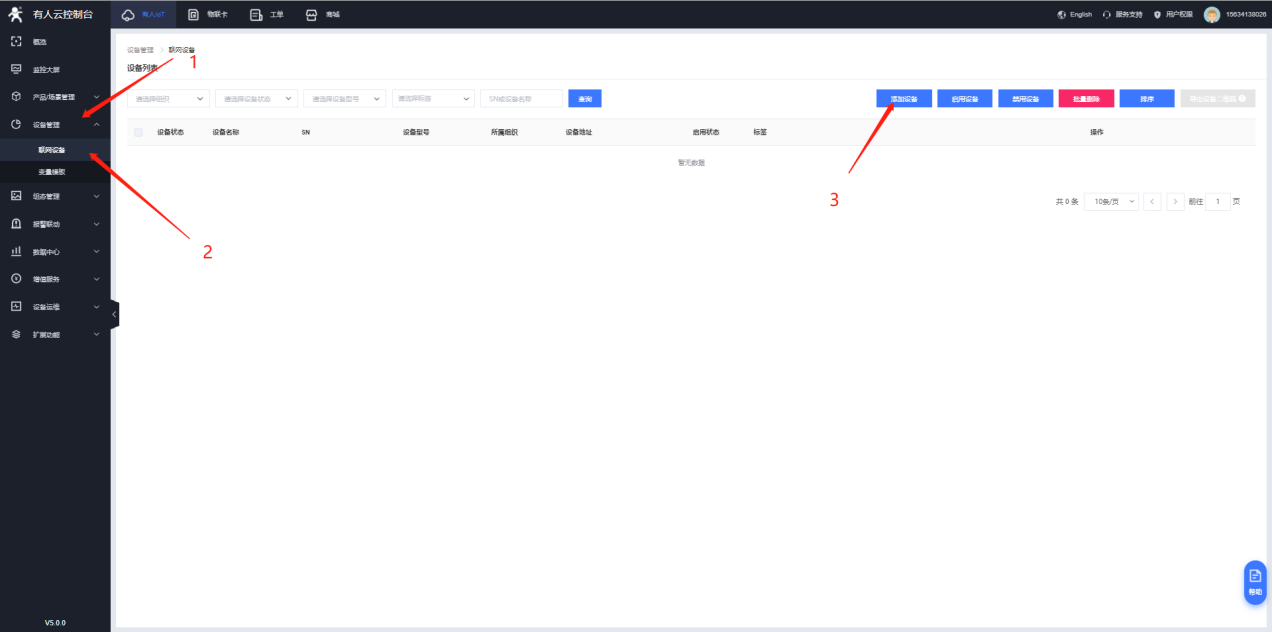

2. 点击设备管理->联网设备->添加设备

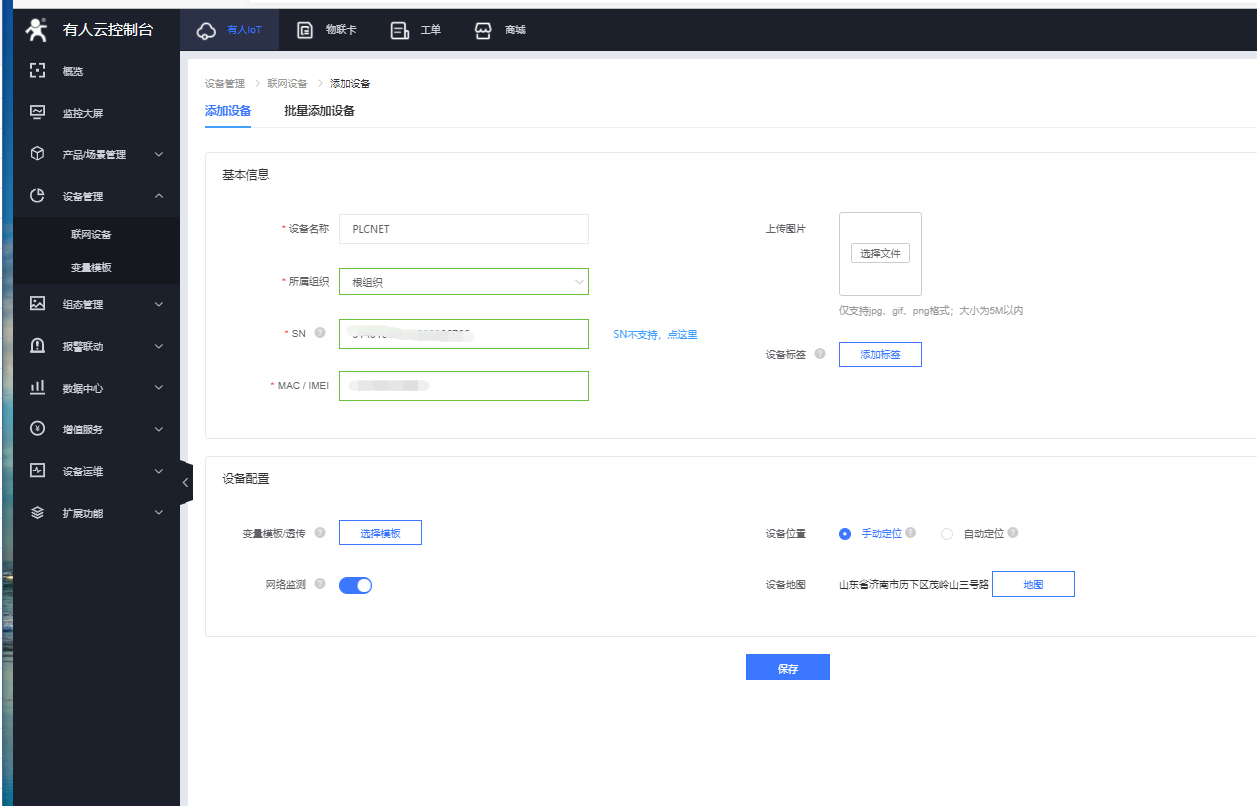

3. SN和MAC网关设备标签上的SN码和MAC

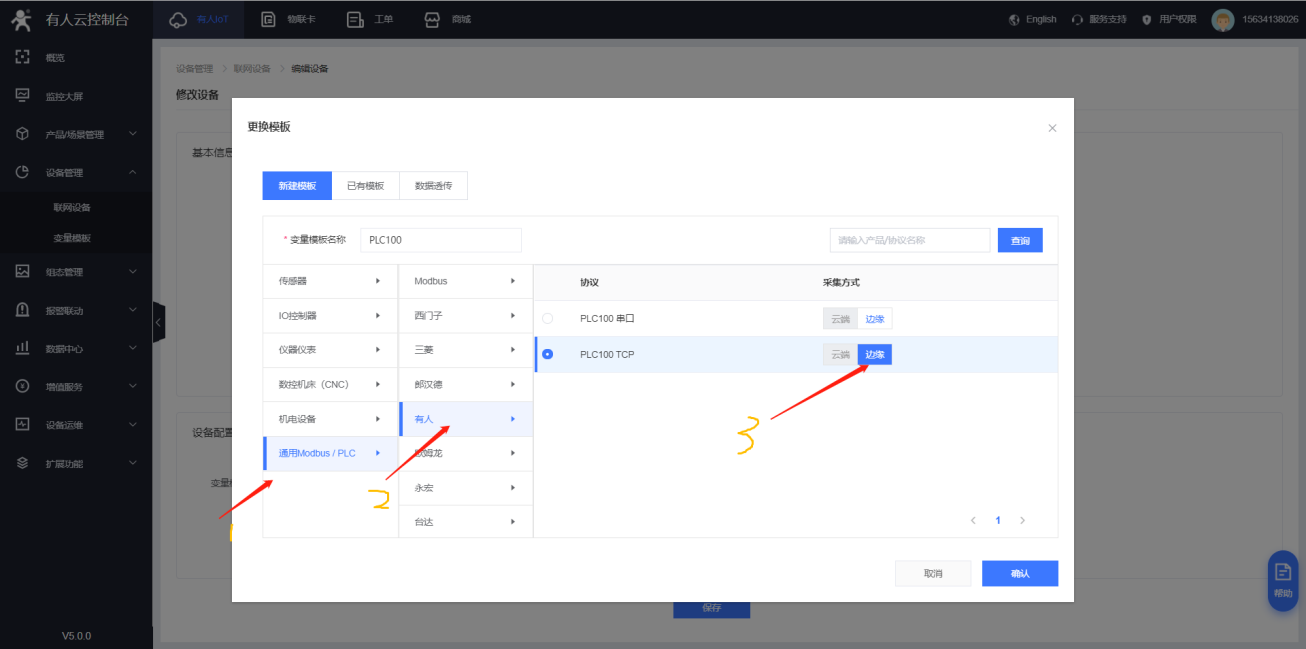

4.变量模板选择选择modbus/PLC->有人->PLC100 TCP，采集方式为边缘采集

4. 选择完模板后，点击保存，重启设备，然后配置从机和变量

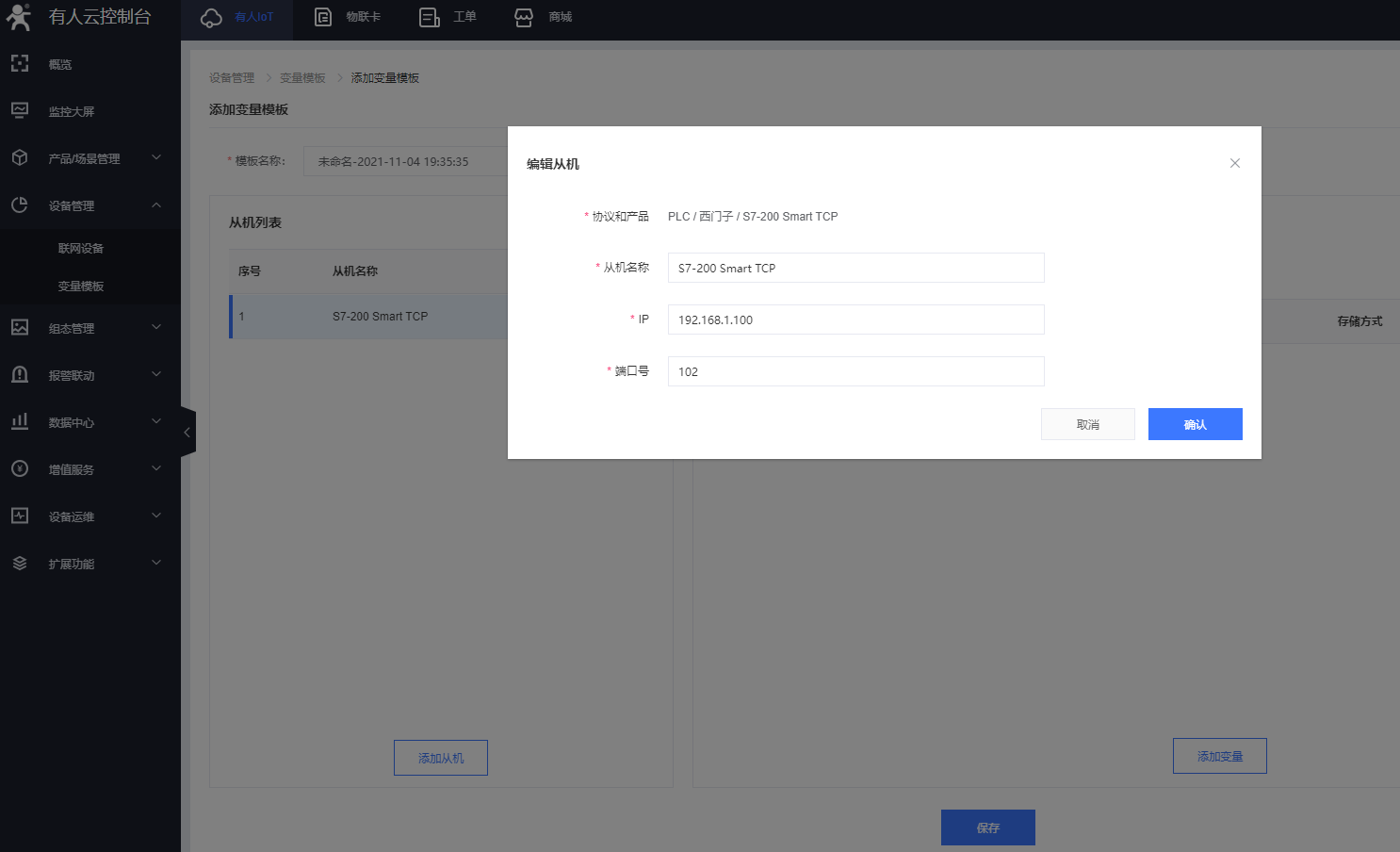

5. 下一步填写从机和变量，从机 IP 为 PLC 的 IP，从机端口为 PLC 的端口

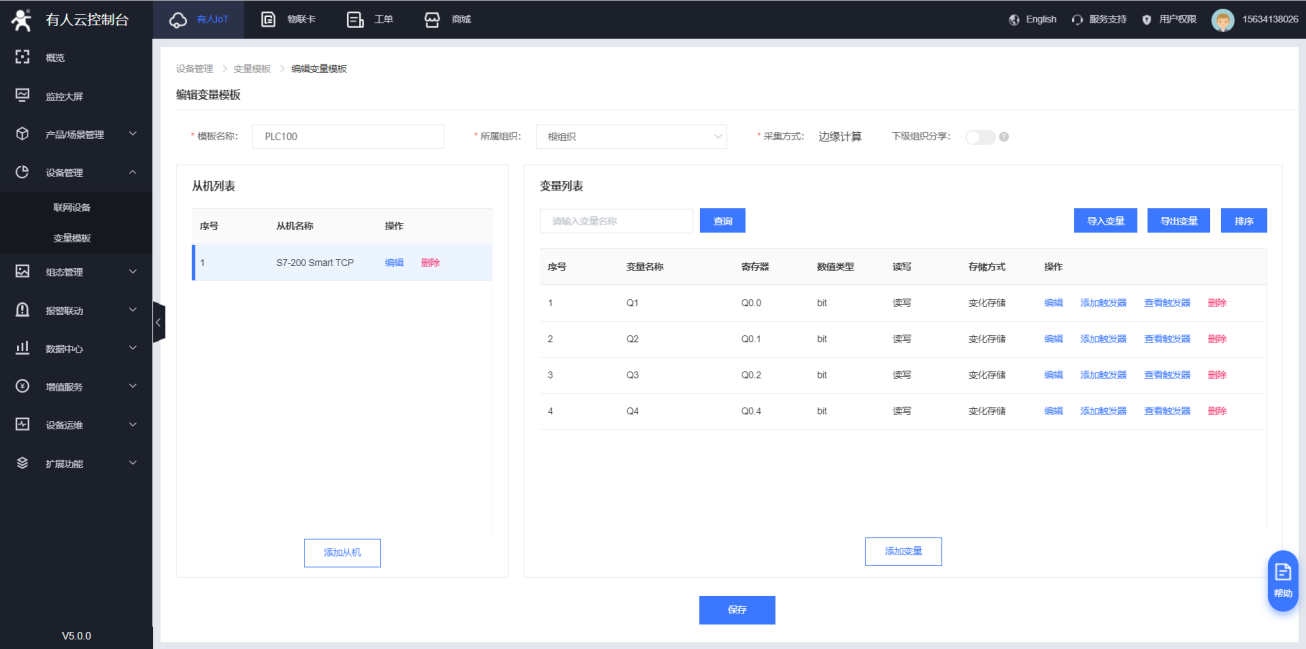

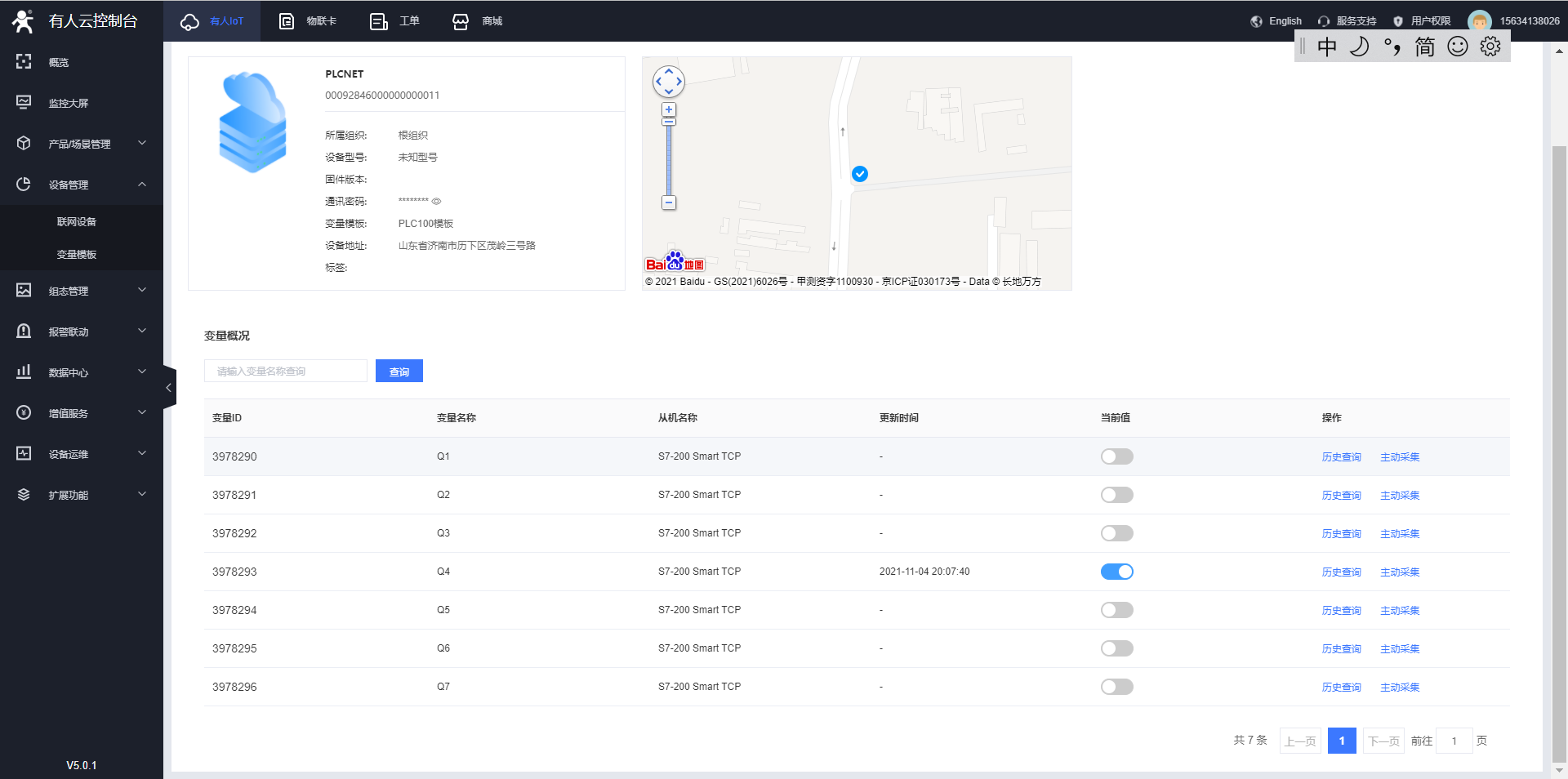

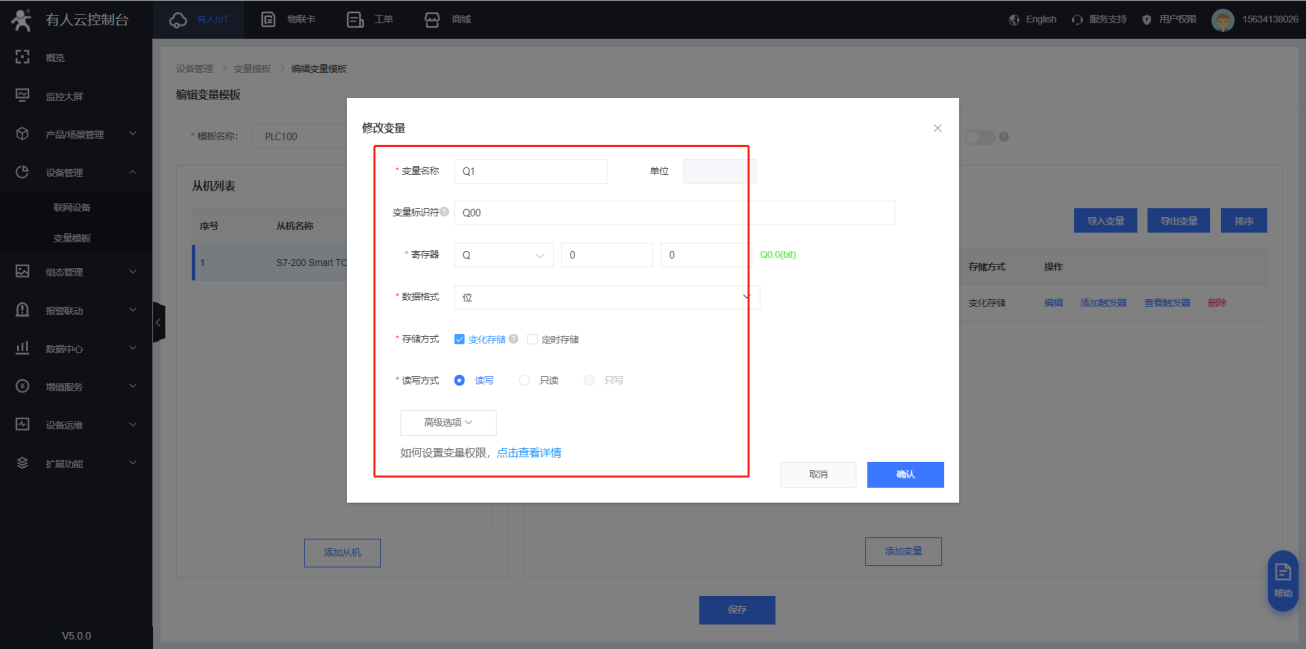

6.按照 PLC 中程序，添加数据点

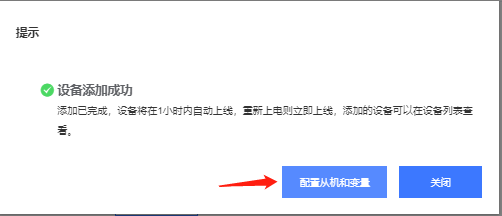

7.点击保存，成功添加设备

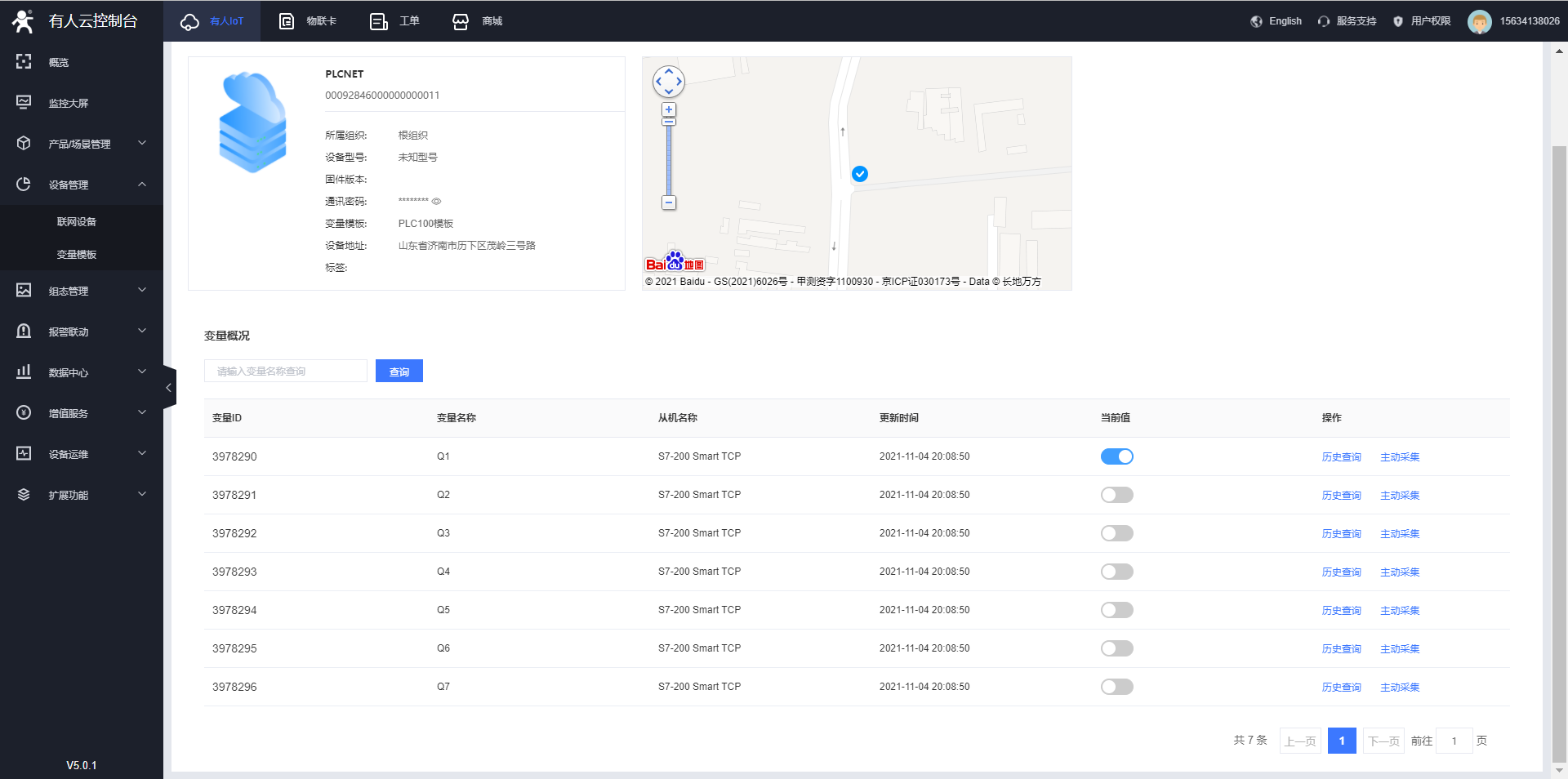

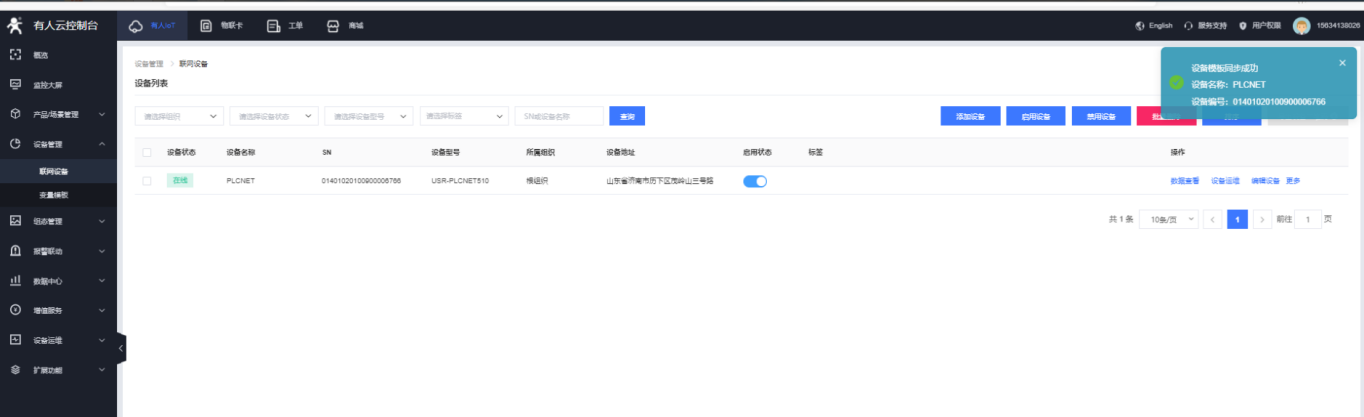

8.可在云端看到 PLCNET510 云端上线

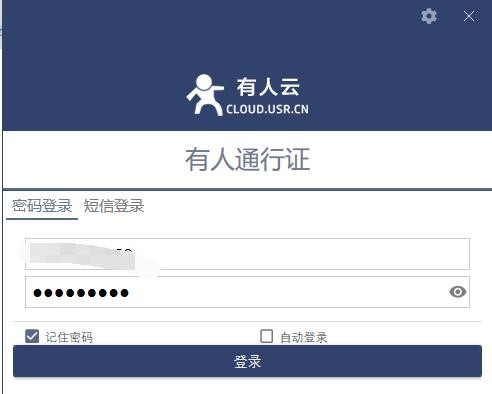

9.打开 PLCNET 上位机软件，登录有人云的账号和密码

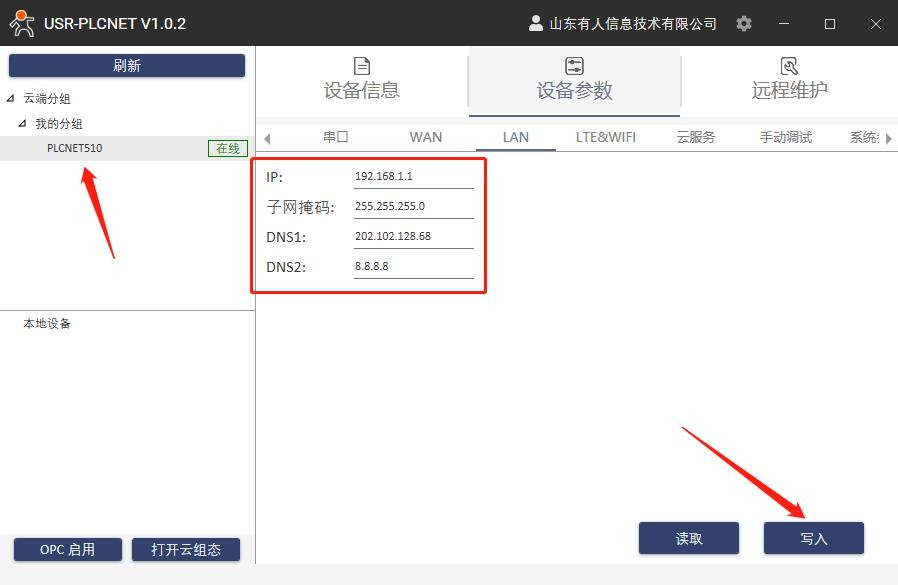

10.选中在线设备，设备参数->LAN，修改 LAN 口 IP 和 PLC 的网口 IP 在同一网段，点击写入

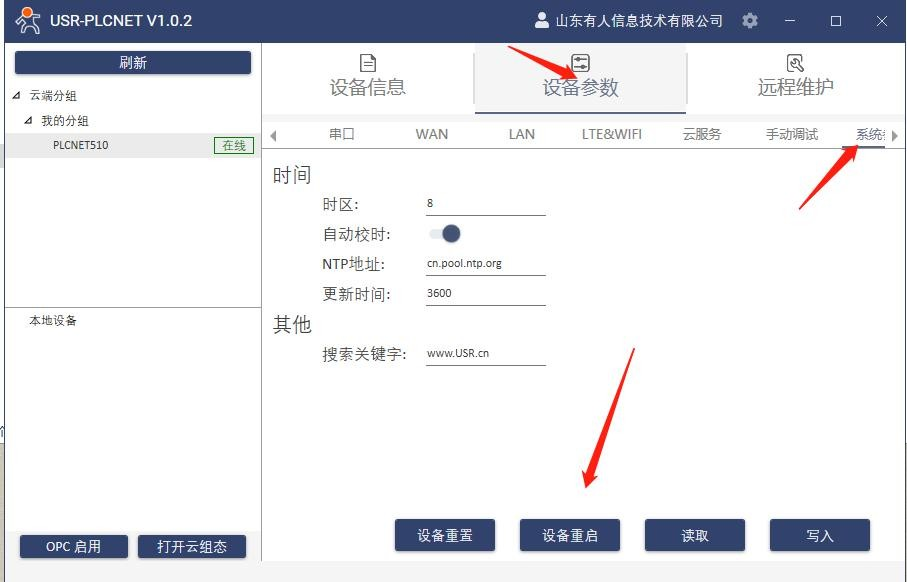

11. 系统参数->设备重启

12. 云端数据正常更新

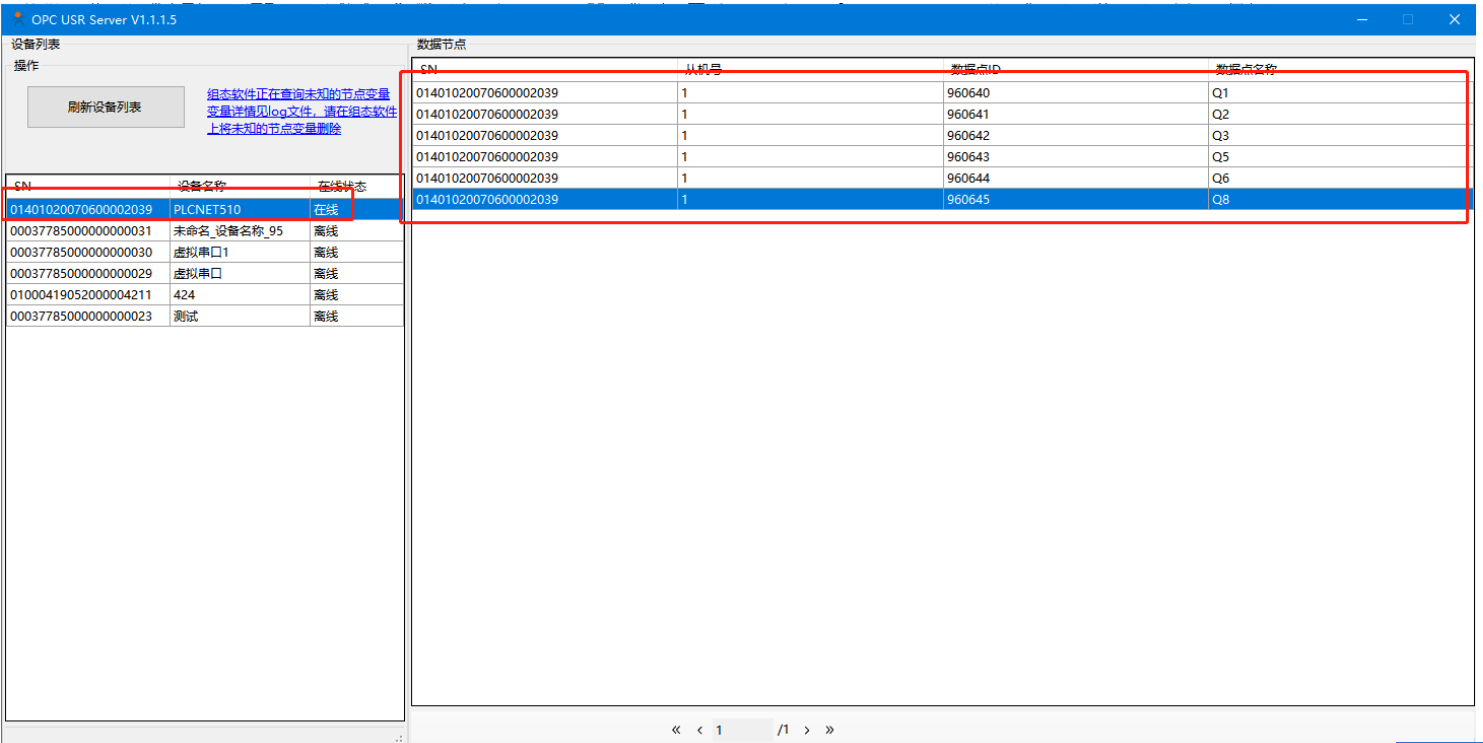

13. 组态王设置，打开OPC软件，登录有人云账号和密码，OPC软件同步有人云上PLCNET510的数据点

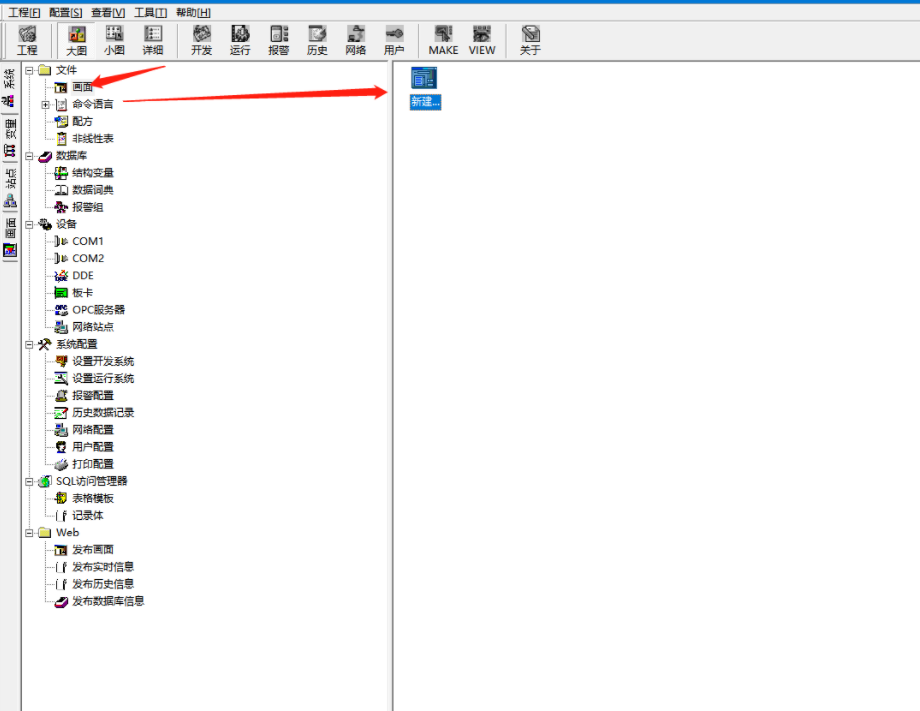

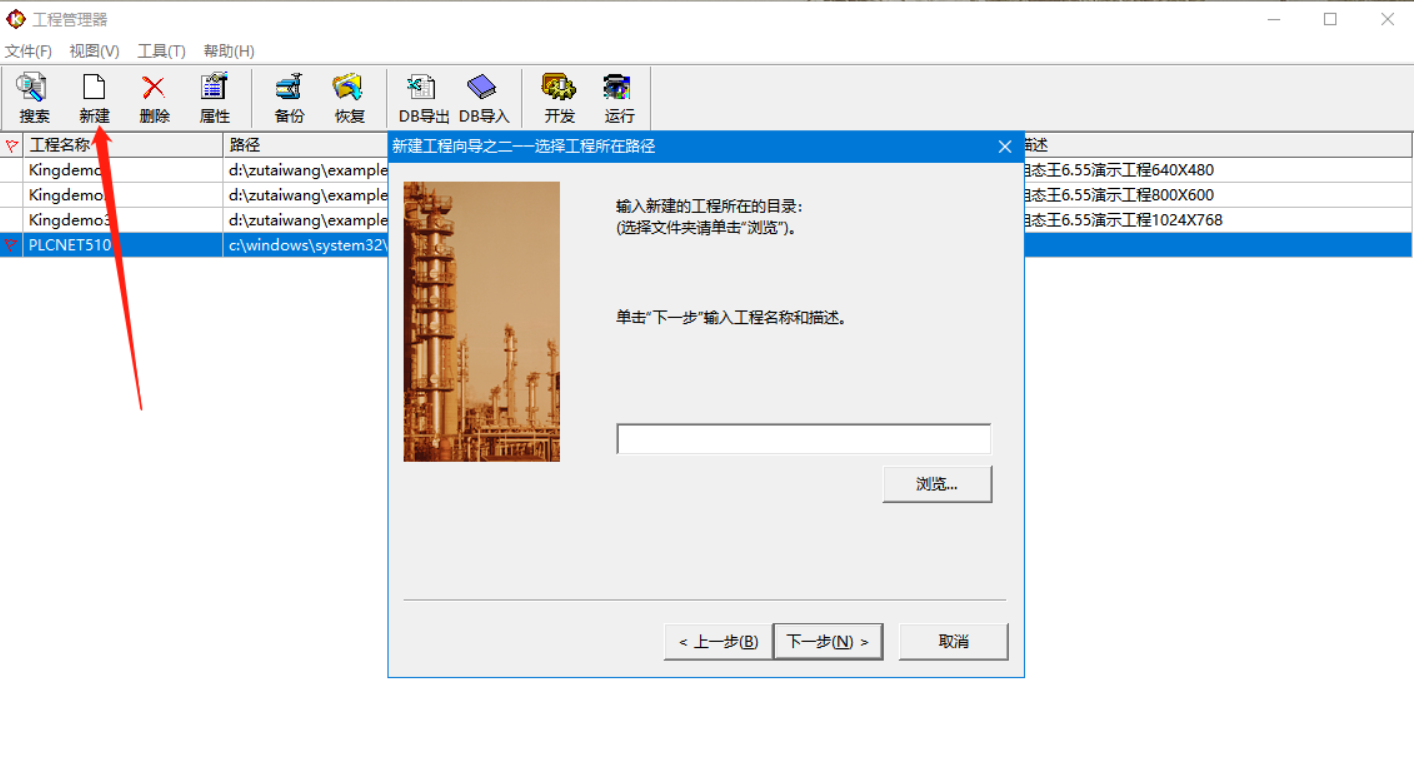

14.打开组态王软件，新建工程

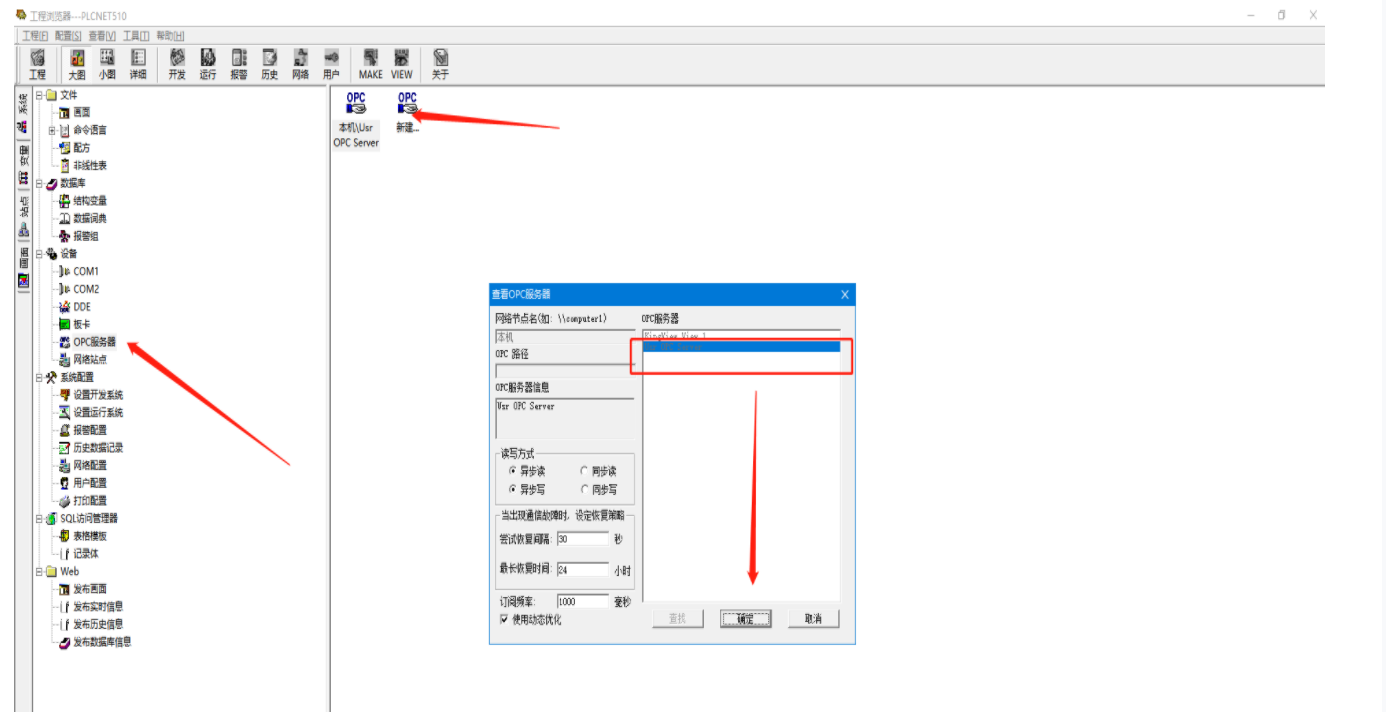

14. 添加OPC服务器→选择Usr OPC Server

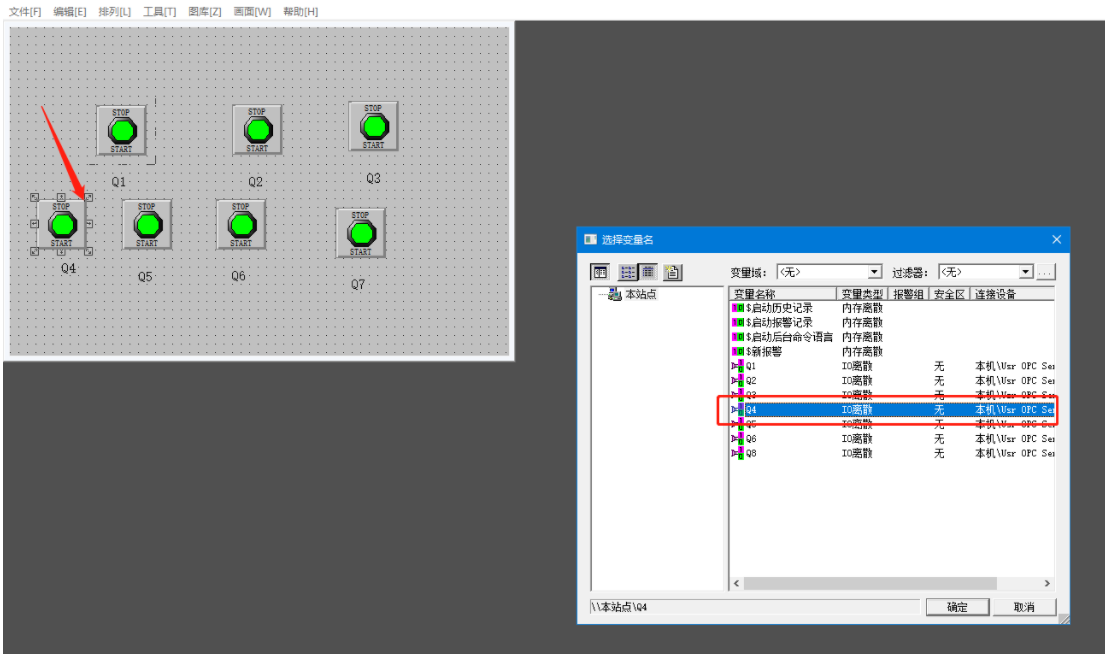

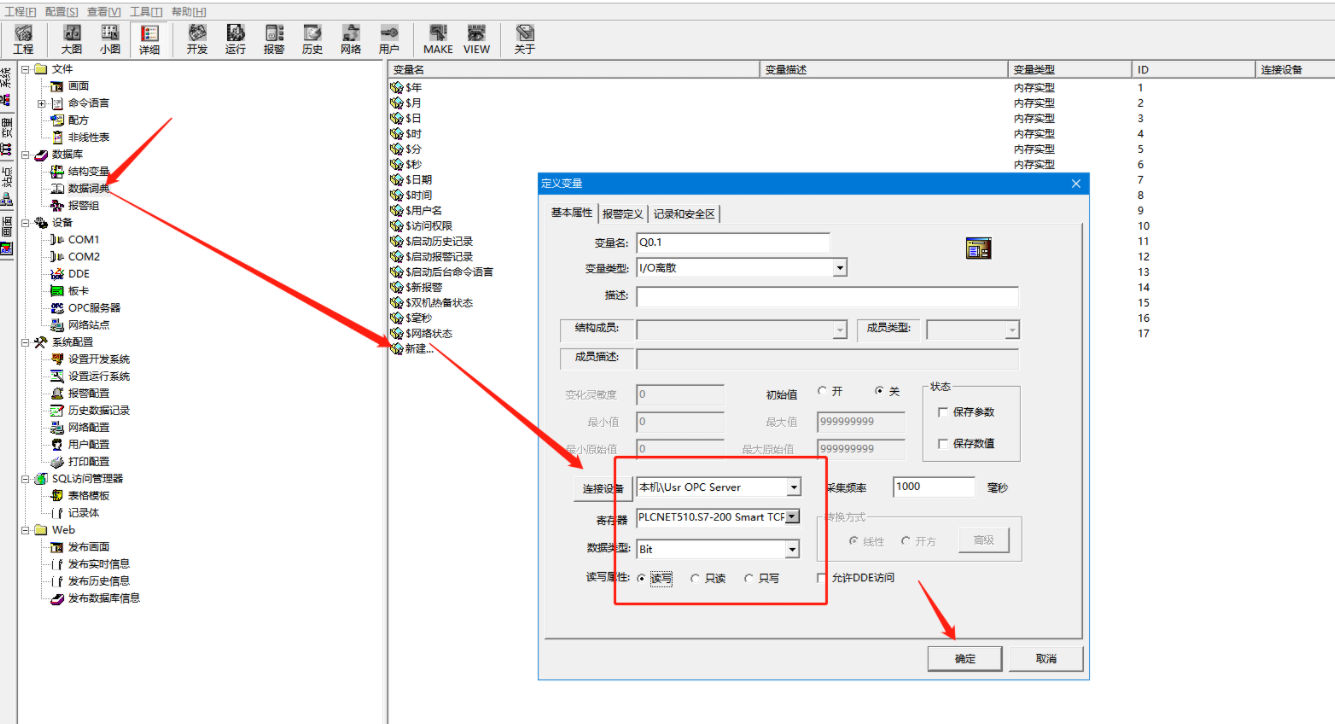

15. 添加数据点，步骤：数据词典→新建→选择对应的设备→变量类型→寄存器地址→数据类型→确定，注意：添加时需要双击点开设备之后添加设备下面的节点，名称显示不开可以拖动滚动条选择节点。

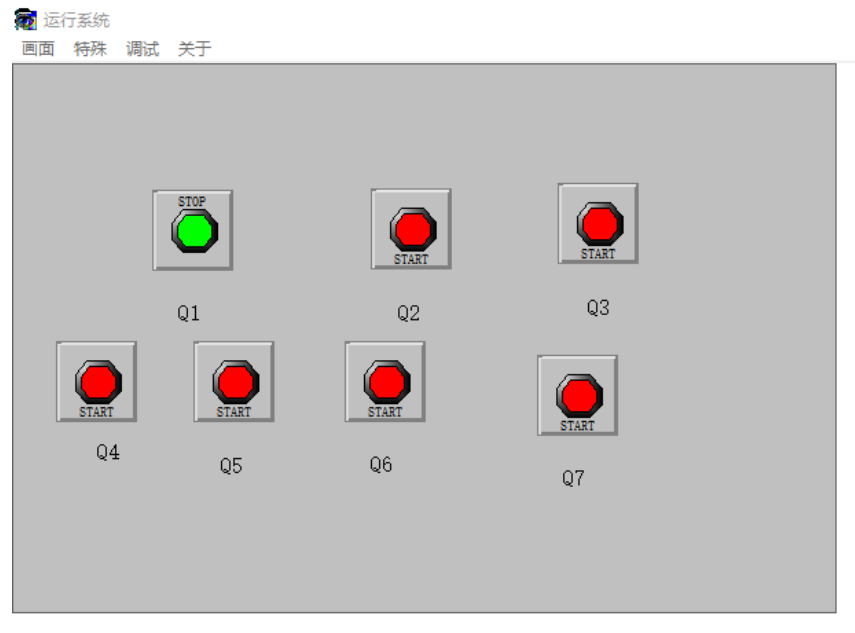

16. 画面→新建→添加控件→关联数据点

17. 组态画布添加节点，添加云端数据节点和普通数据词典方法相同，选择需要监控的节点对应到控件上面即可
