USR-G807连接有人云1对1透传

2021-09-15

分享到:
{}

USR-G807连接有人云1对1透传



1. 资料下载:

说明书:https://www.usr.cn/Download/1061.html

串口网络二合一调试助手:https://www.usr.cn/Download/27.html

虚拟串口软件:https://www.usr.cn/Download/31.html

本案例V3.7.2.529版本虚拟串口软件为例测试



2. 网络拓扑图

终端串口设备发送数据--->G807--->有人云平台--->虚拟串口(PC端)

       虚拟串口(PC端)发送数据--->有人云平台--->G807--->终端串口设备

最终实现串口设备与虚拟串口端的双向数据透传





3. 有人云平台设置

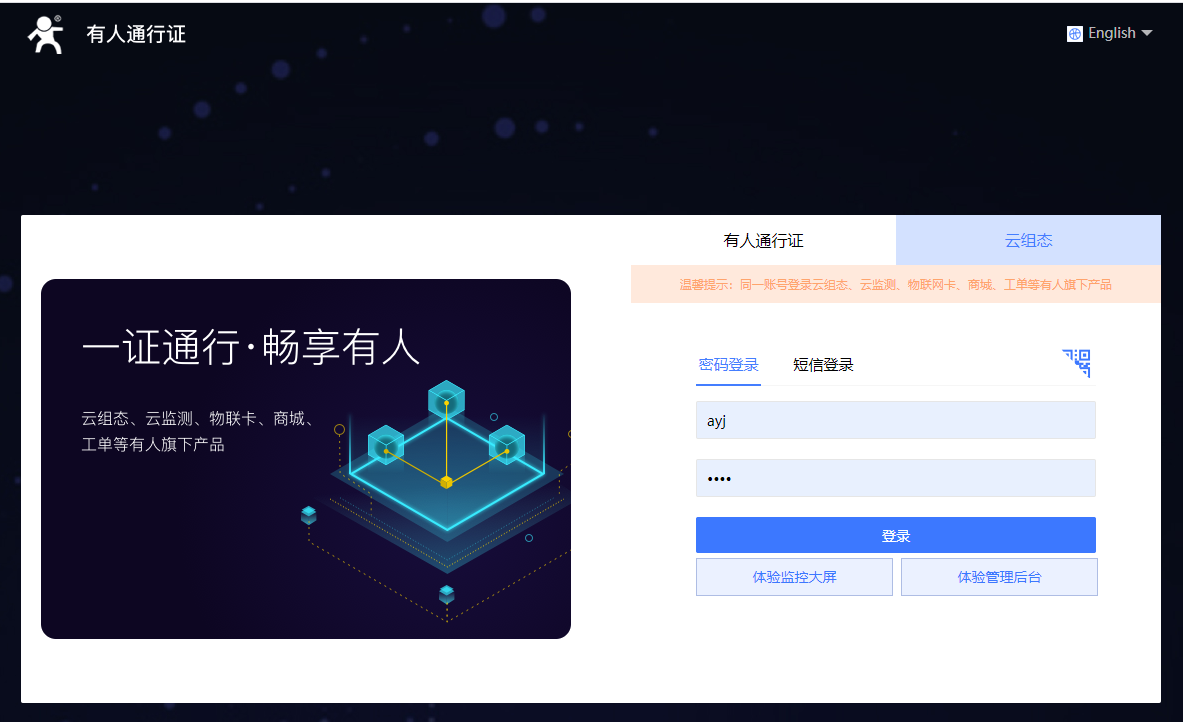

1>登录有人云(如果没有账号先申请通行证,目前只能通过手机号来注册通行证账户)

有人云入口:https://account.usr.cn/mp_scada

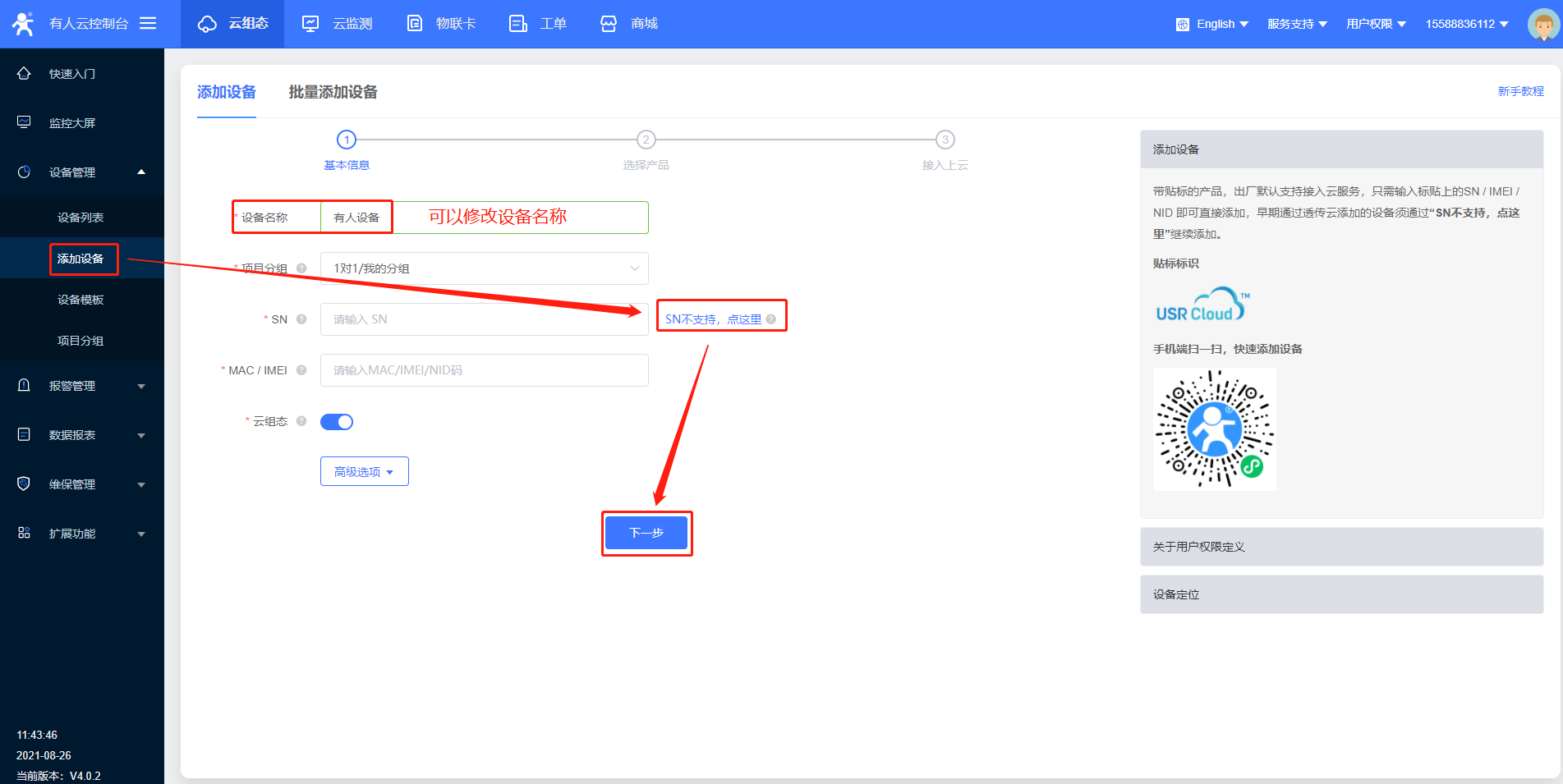

2>云平台添加设备,G807选择“SN不支持,点这里”,用系统自动分配的编号和密码即可

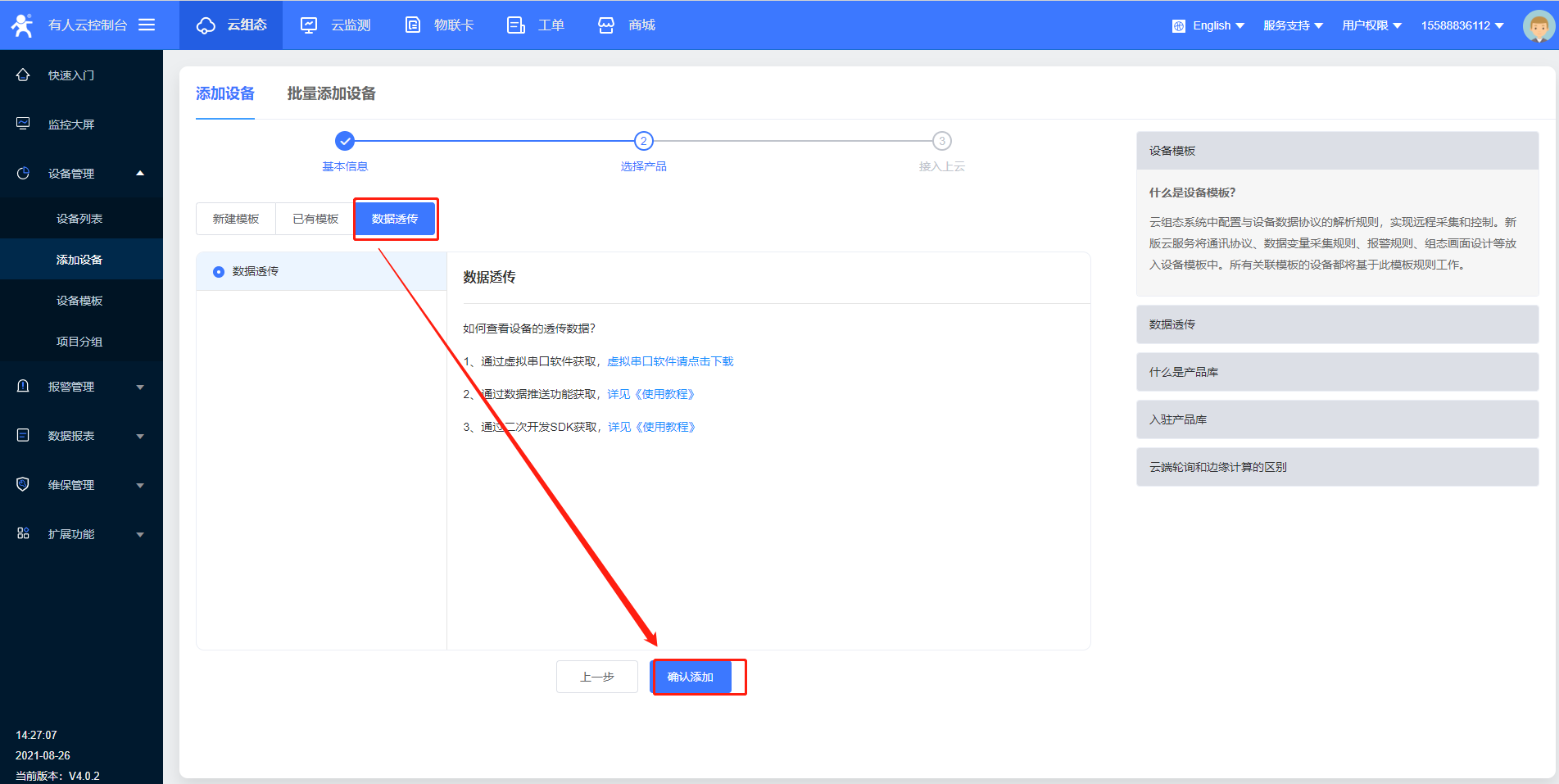

3>选择数据透传



4>按照步骤2的方法再添加一个设备,用于分配给虚拟串口(注意:需要在云平台添加2个设备,一个对应G807,一个对应虚拟串口

5>点击设备列表,可以看到刚才我们添加的设备了

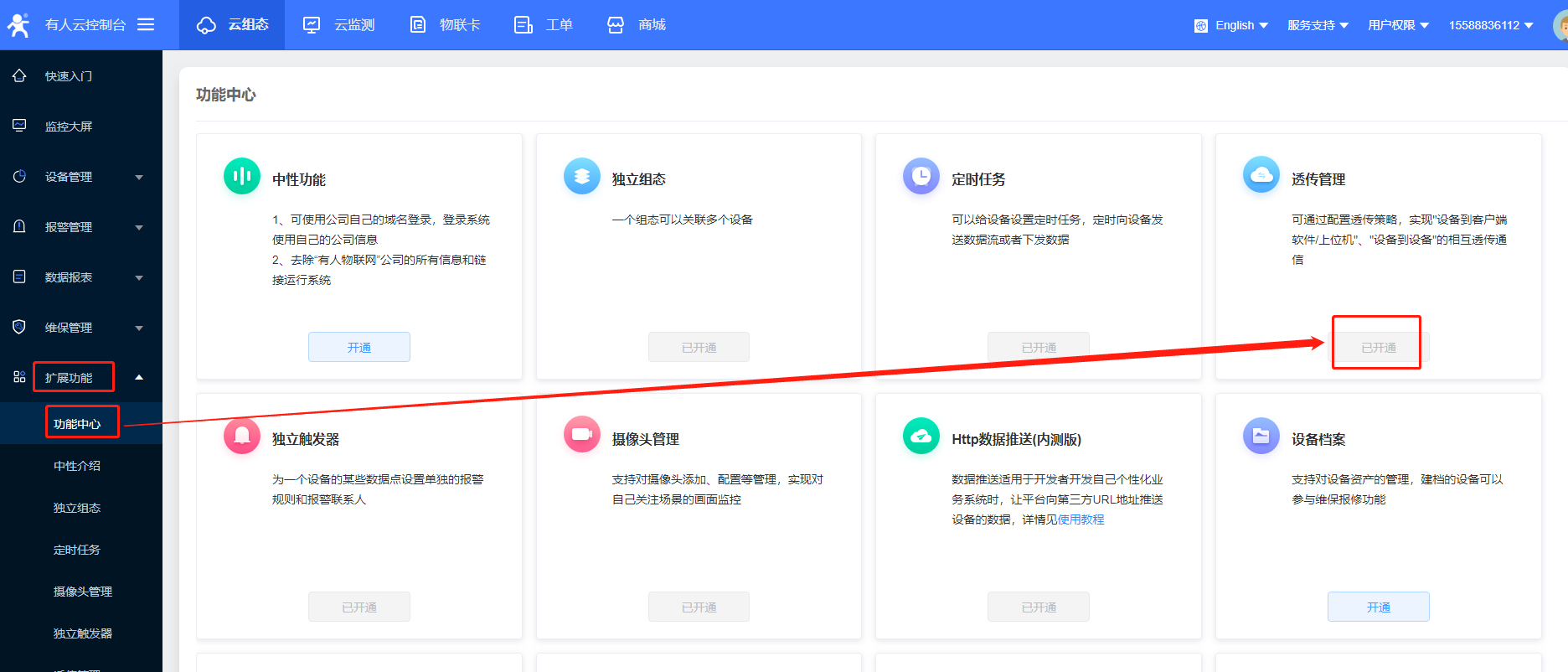

6>扩展功能--功能中心---开通透传管理(如果已开通,请忽略此步骤)

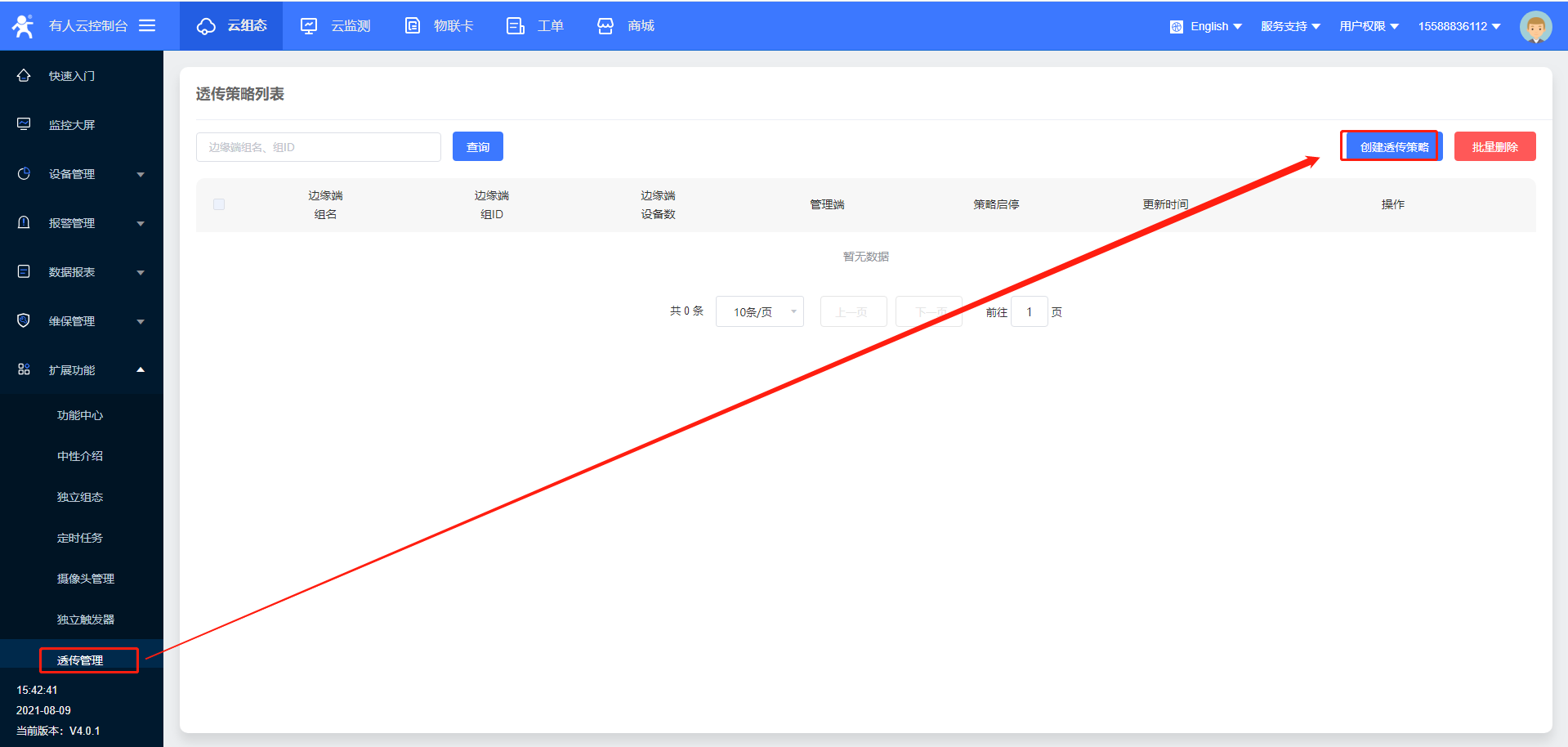

7>添加透传策略

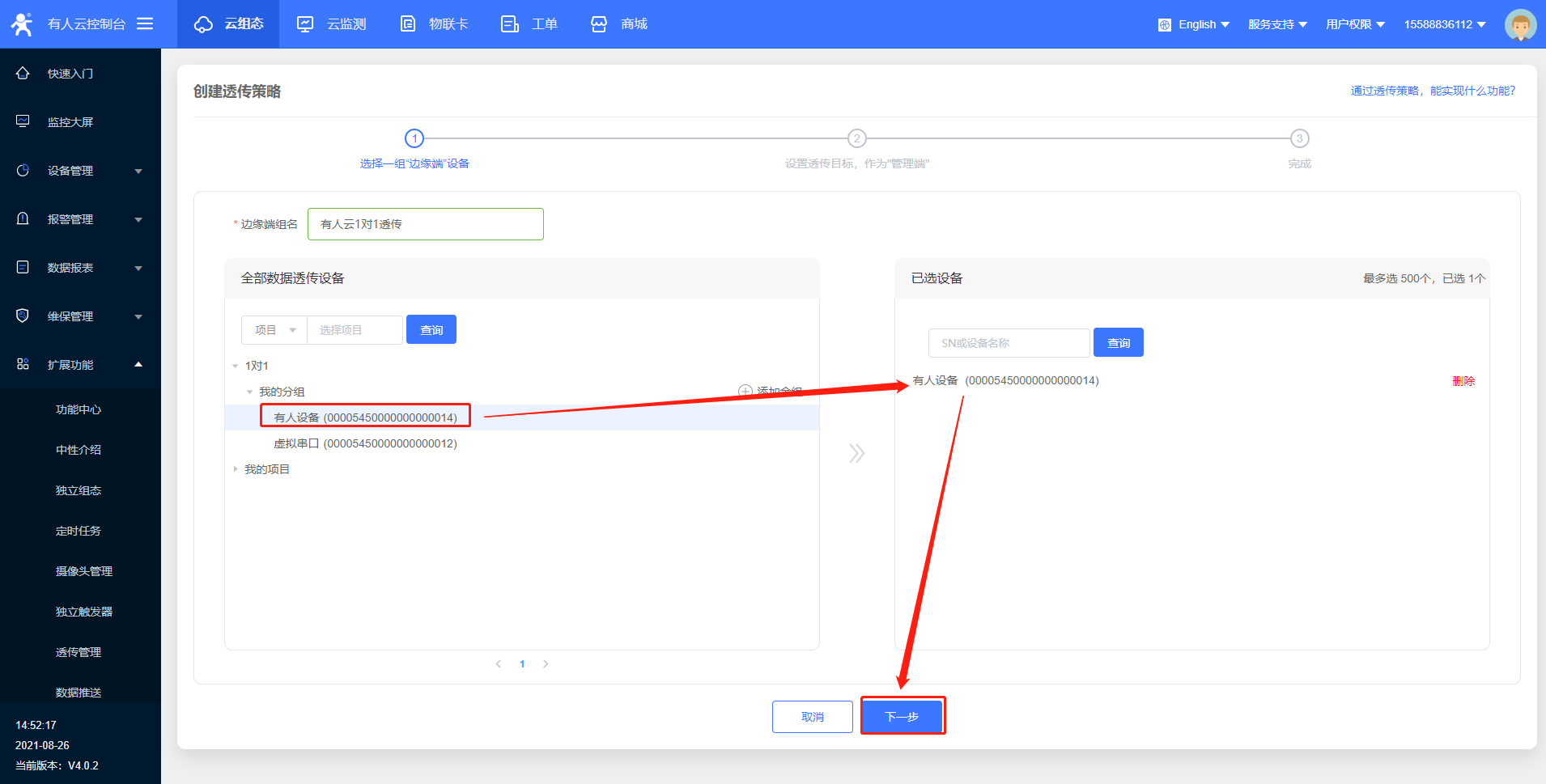

8>边缘端设备:选择刚才添加的“有人设备”这个设备

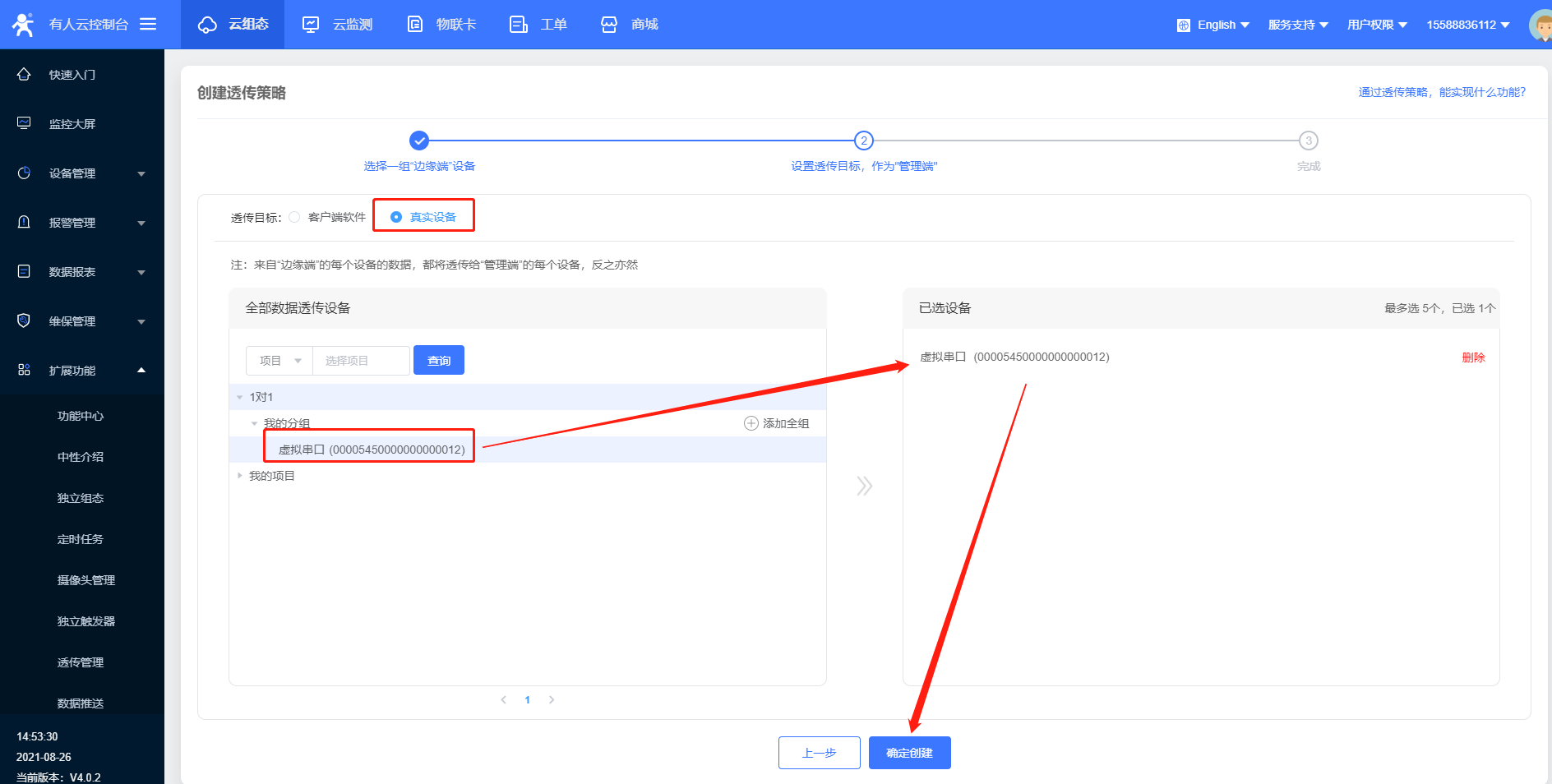

9>管理端设备:选择真实设备---虚拟串口设备---确定创建

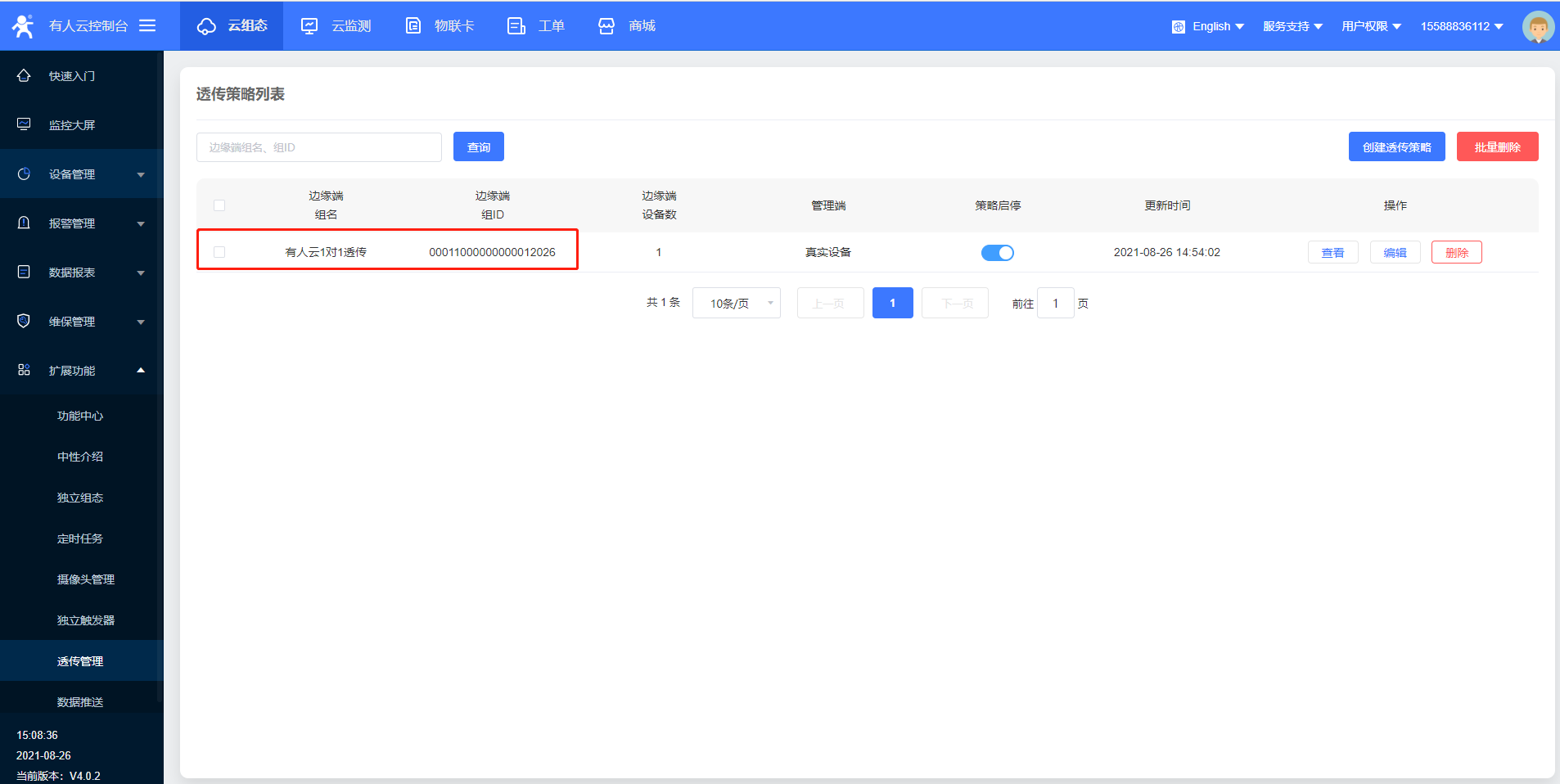

10>透传管理策略创建成功

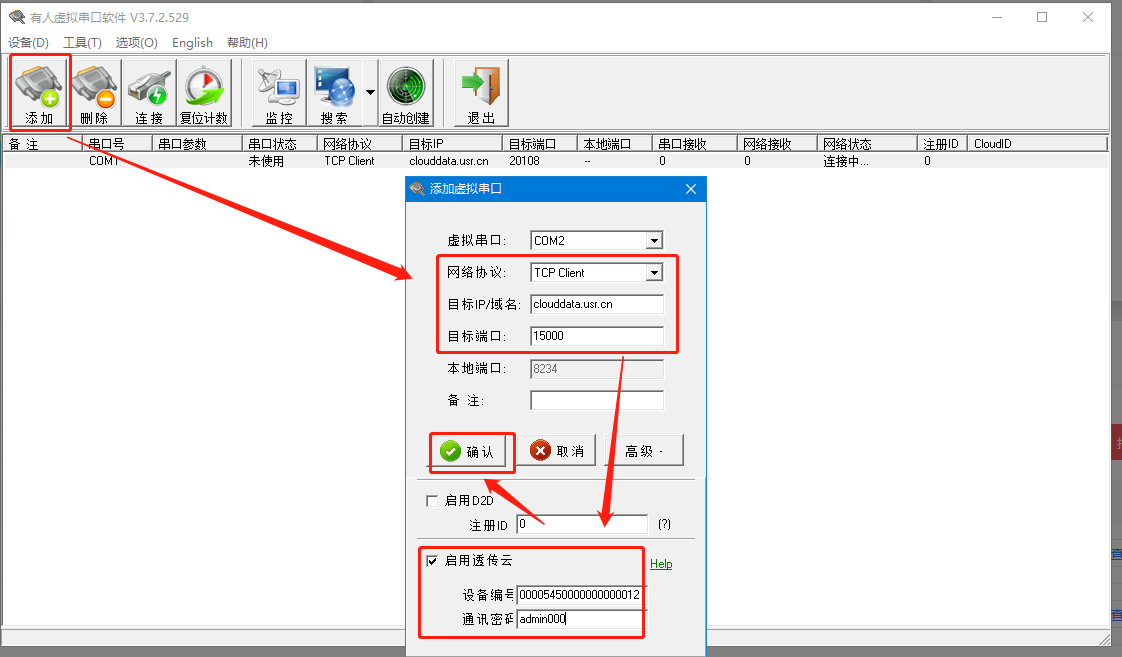

4. 虚拟串口端设置

网络协议:TCP client

目标IP/域名:clouddata.usr.cn

目标端口:15000

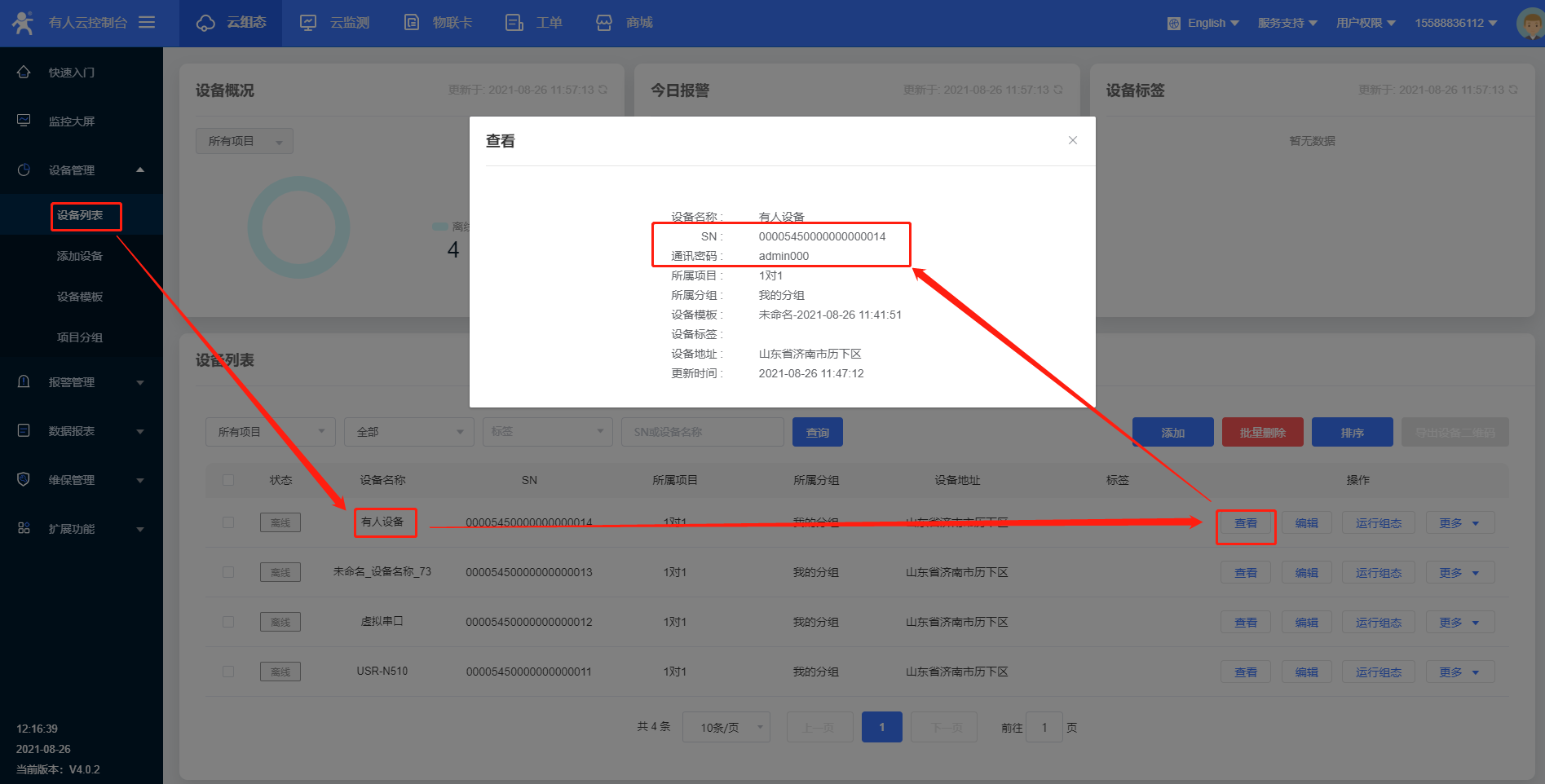

启用透传云:设备编号和通讯密码见下图,直接复制到虚拟串口软件的编号和密码即可

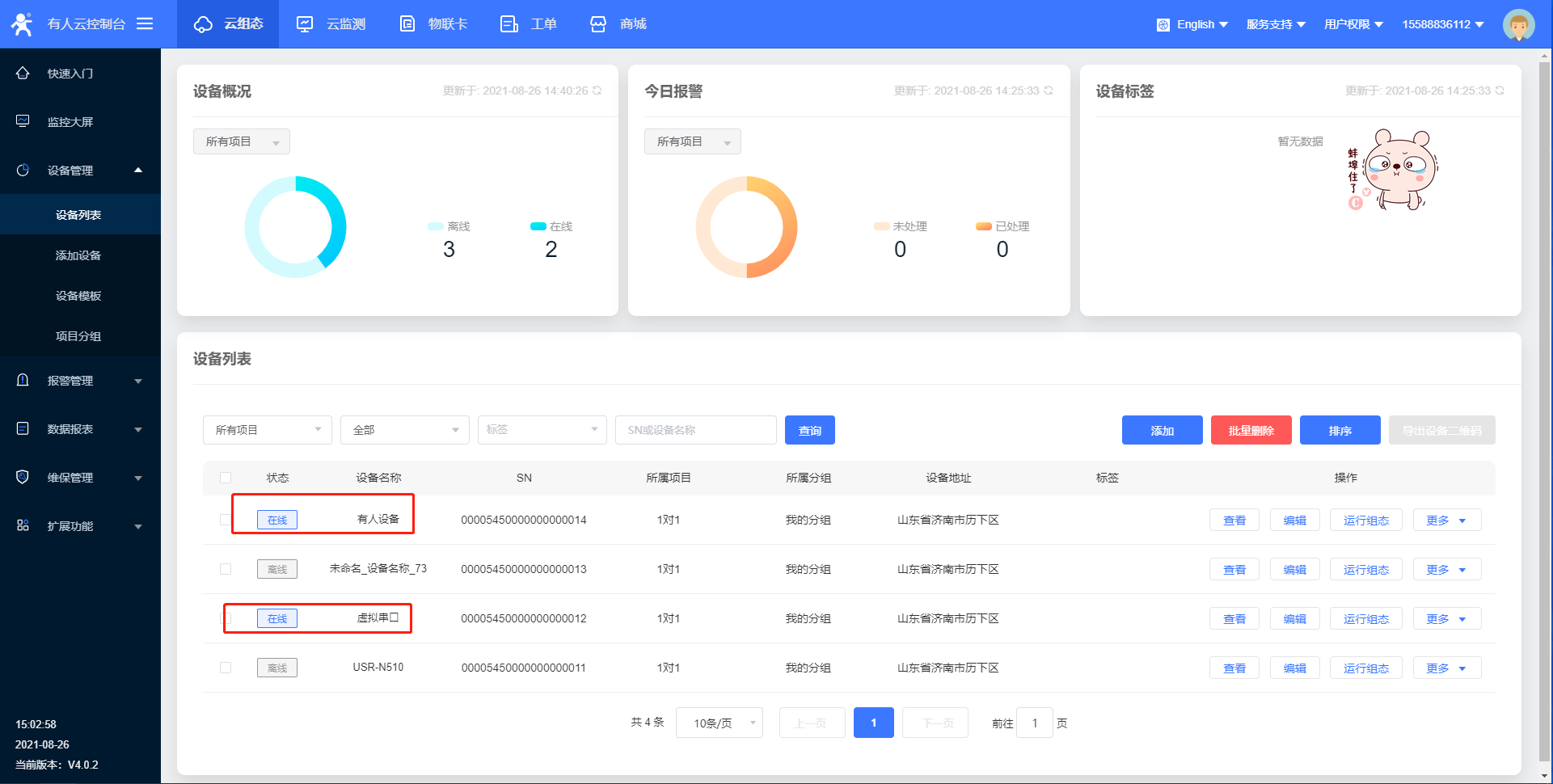

设置完成后,可以看到虚拟串口这个设备也是在线状态了





5.G807端设置

1>硬件连接:G807串口通过USB转485接到电脑端,装上sim卡,接上4G以及wifi天线,上电。

G807通过sim卡联网的话,2G指示灯显示红色,3G指示灯显示蓝色,说明联网成功

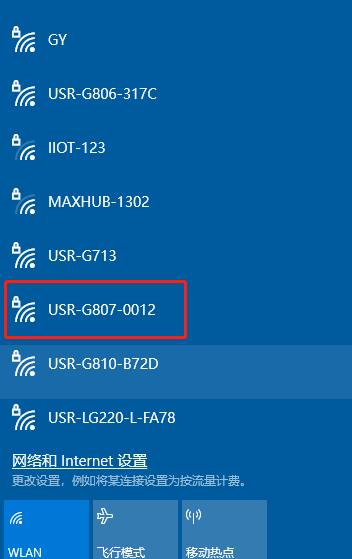

2>电脑连接G807的wifi,电脑会获取到一个192.168.1.xx网段的IP地址

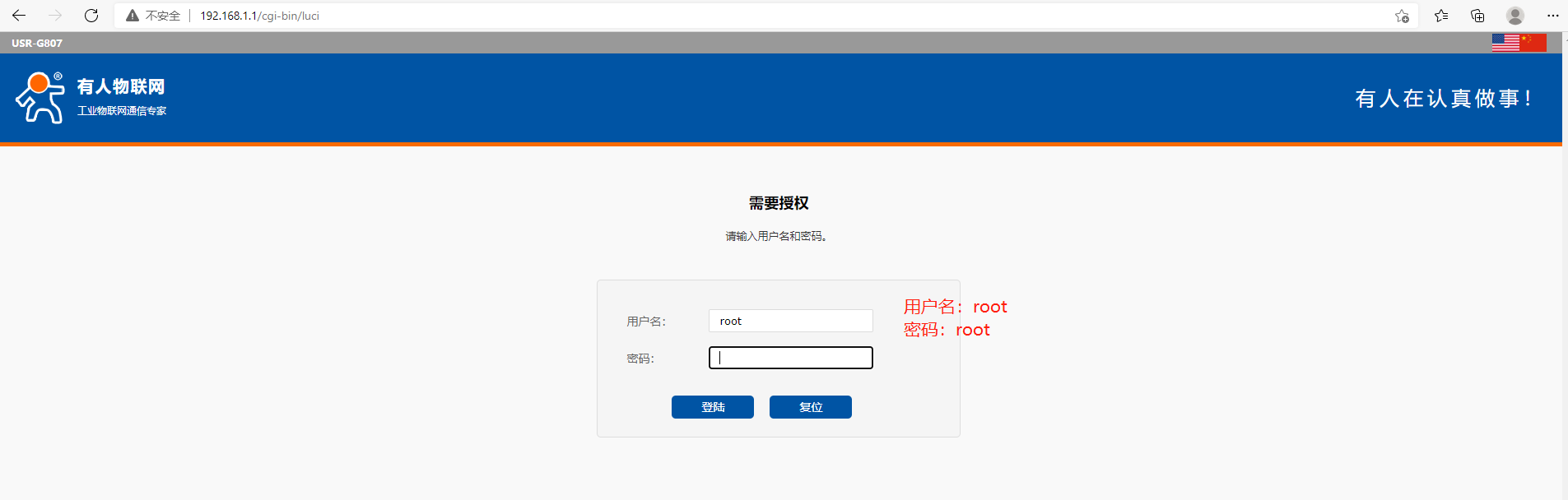

3>在浏览器上输入192.168.1.1,用户名和密码都是root,登录G807的内置网页

注意:如果修改过G807的LAN口IP地址,需要用修改后的IP登录



4>设置G807的注册包信息,设备编号和密码可以在云平台查询

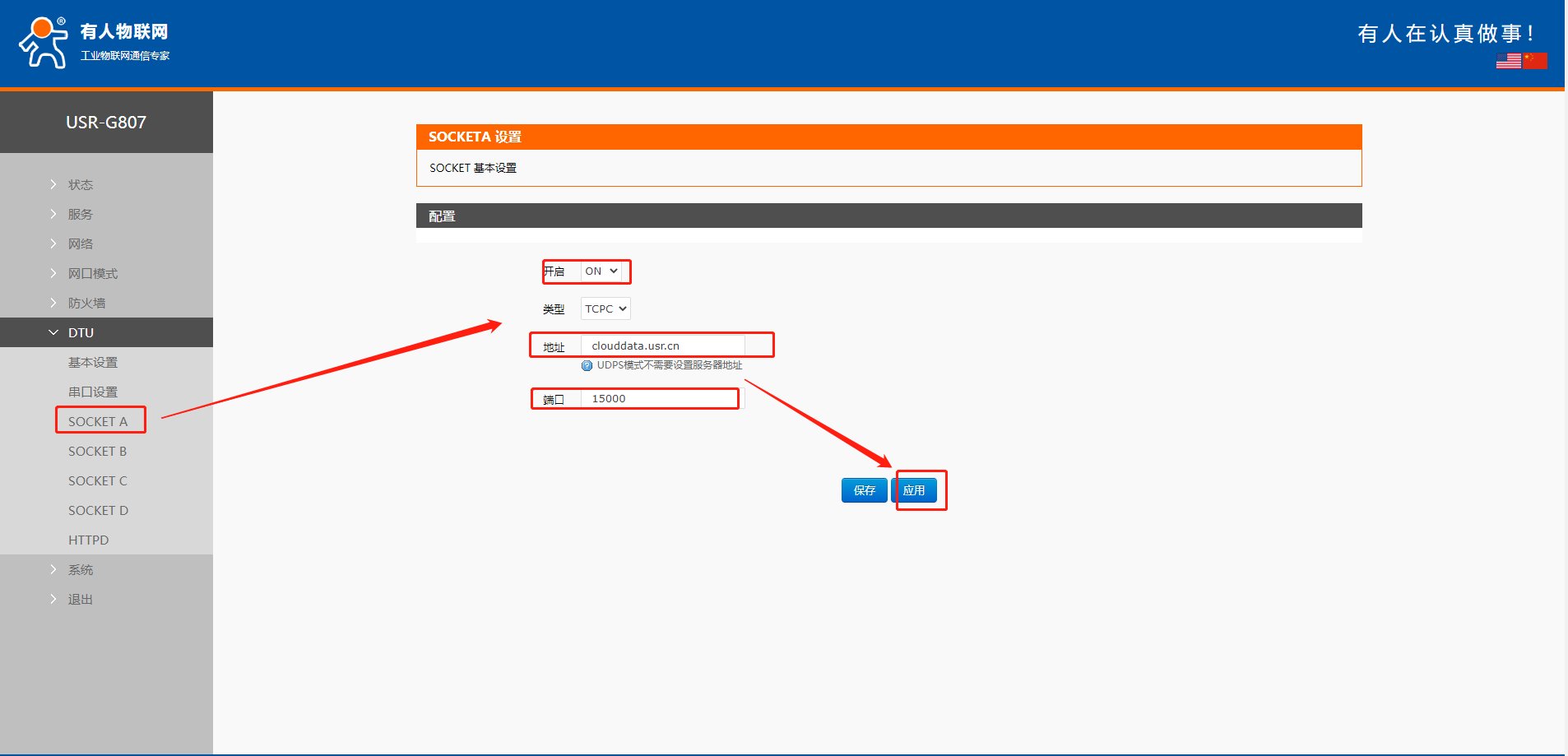

5>设置socketA的网络参数,这里以SOCKETA为例,设置其他几路SOCKET也是一样的方法。

开启SOCKET功能,设置服务器的IP地址(clouddata.usr.cn)以及端口号(15000),然后点击应用

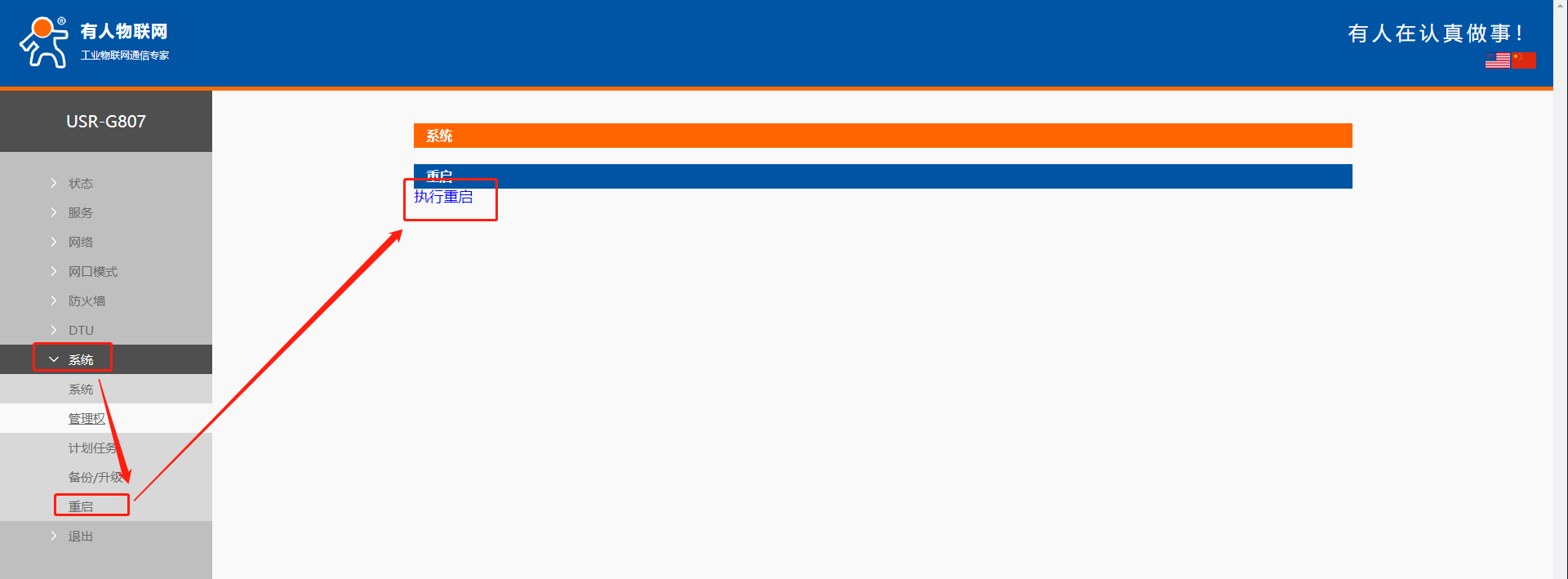

6>重启G807模块,在网页上修改G807的参数,都需要重启一下G807,修改后的参数才会生效的。





7>等待G807重启成功,在有人云平台成功上线

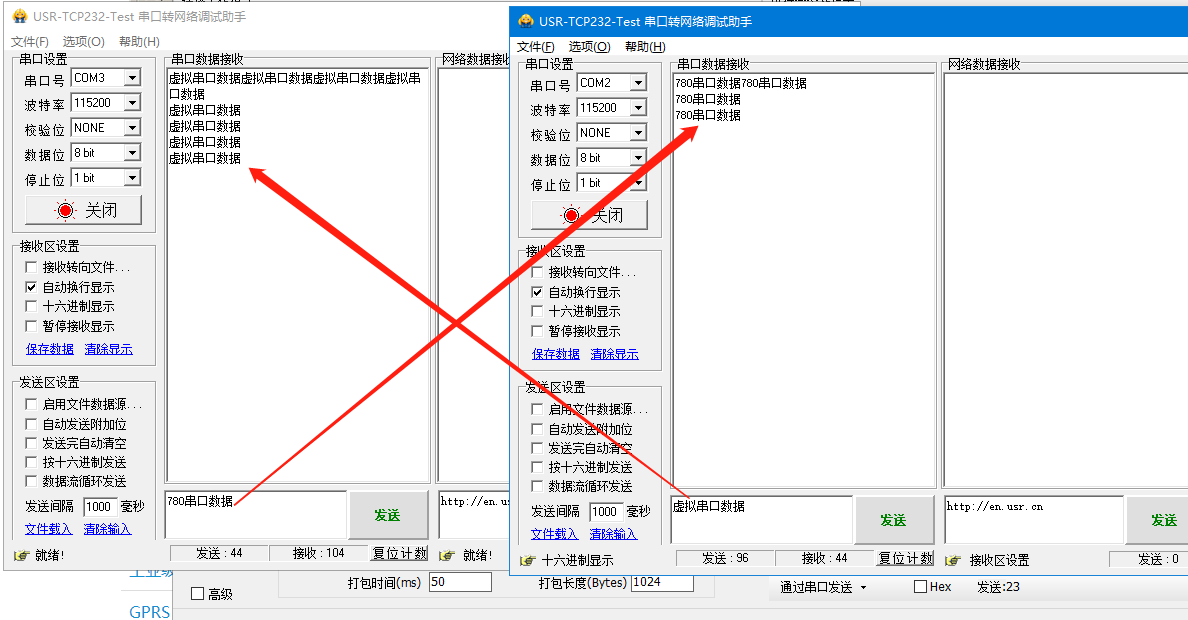

6.数据通讯测试

打开两个串口调试软件
