USR-N510-H7和虚拟串口软件有人云一对一通讯

一、资料下载

1、串口网络调试助手https://www.usr.cn/Download/27.html

2、USR-N510-H7设置软件https://www.usr.cn/Download/383.html

3、USR-N510-H7规格书https://www.usr.cn/Download/1099.html

4、USR-N510-H7说明书https://www.usr.cn/Download/1098.html

5、USR-N510-H7 AT指令集https://www.usr.cn/Download/1100.html

6、虚拟串口软件下载地址 https://www.usr.cn/Download/31.html

二、准备工作

1、USR-N510-H7产品  数量1个

2、电源适配器 12V 数量1个

3、网线 数量1根

4、USB-RS485串口线 数量1条

5、电脑 数量1台

三、连接框图

四、硬件连接和电脑设置

1、硬件连接：

USR-N510-H7产品，USB-RS485串口线接N510串口，注意485接线线序，USB-RS485 A线接N510 串口的A端子，USB-RS485 B线接N510 串口的B端子，USB头插入电脑USB口。

N510网口选择一个网口通过网线直连电脑网口。检查所有连接无误后，给N510用12V电源适配器供电。

2、指示灯状态：

1) POWER灯：电源指示灯，只要电源连接正常，指示灯长亮。

2) WORK灯：Work指示灯，N510工作状态指示灯， N510正常工作，指示灯闪亮。

3) 485TX灯：串口1发送指示灯

4) 485RX灯：串口1接收指示灯

3、电脑设置：

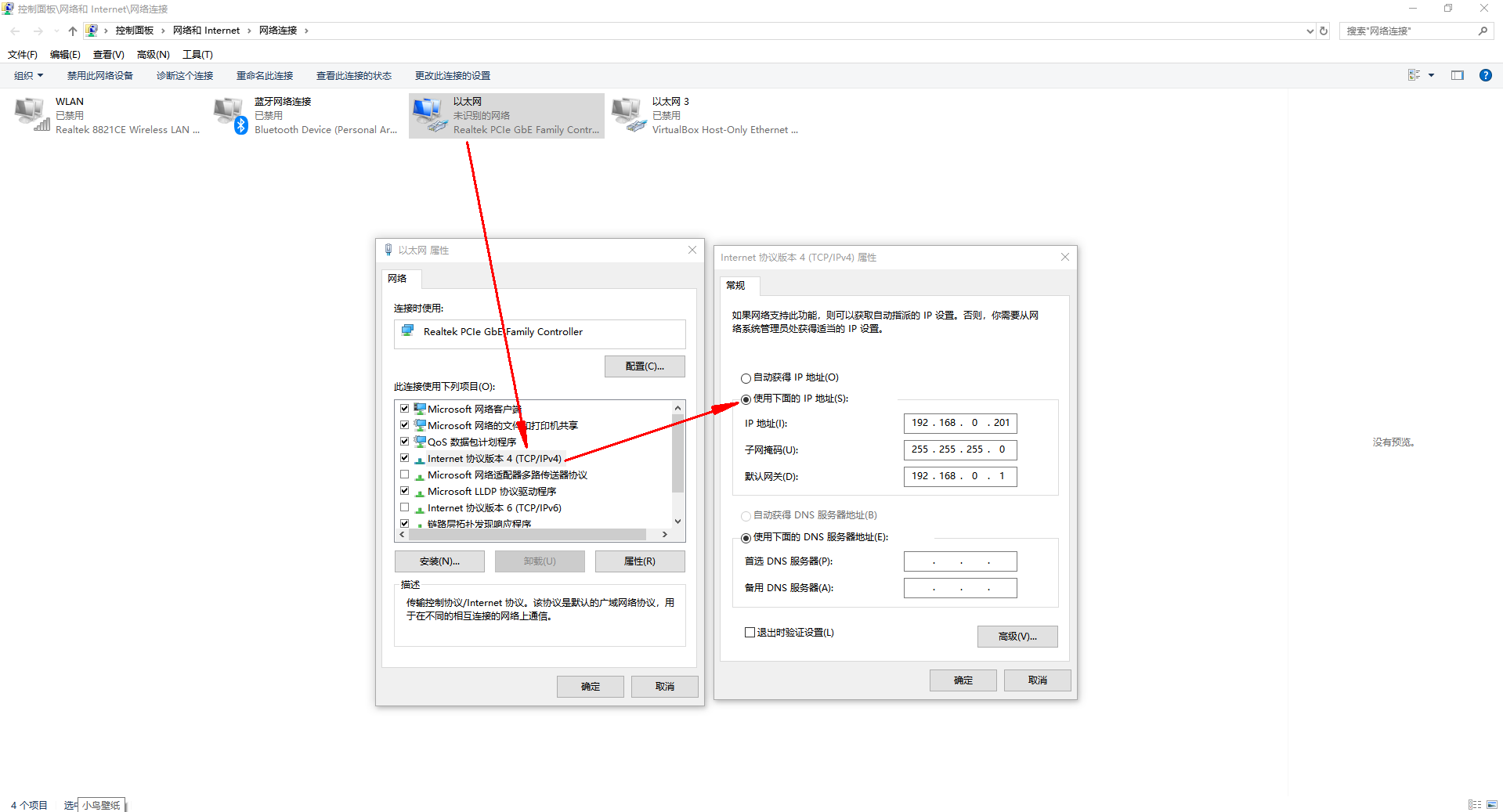

1）电脑本地连接，IP设置和N510 IP同网段，N510默认IP是192.168.0.7，网关192.168.0.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。禁用其他网卡。

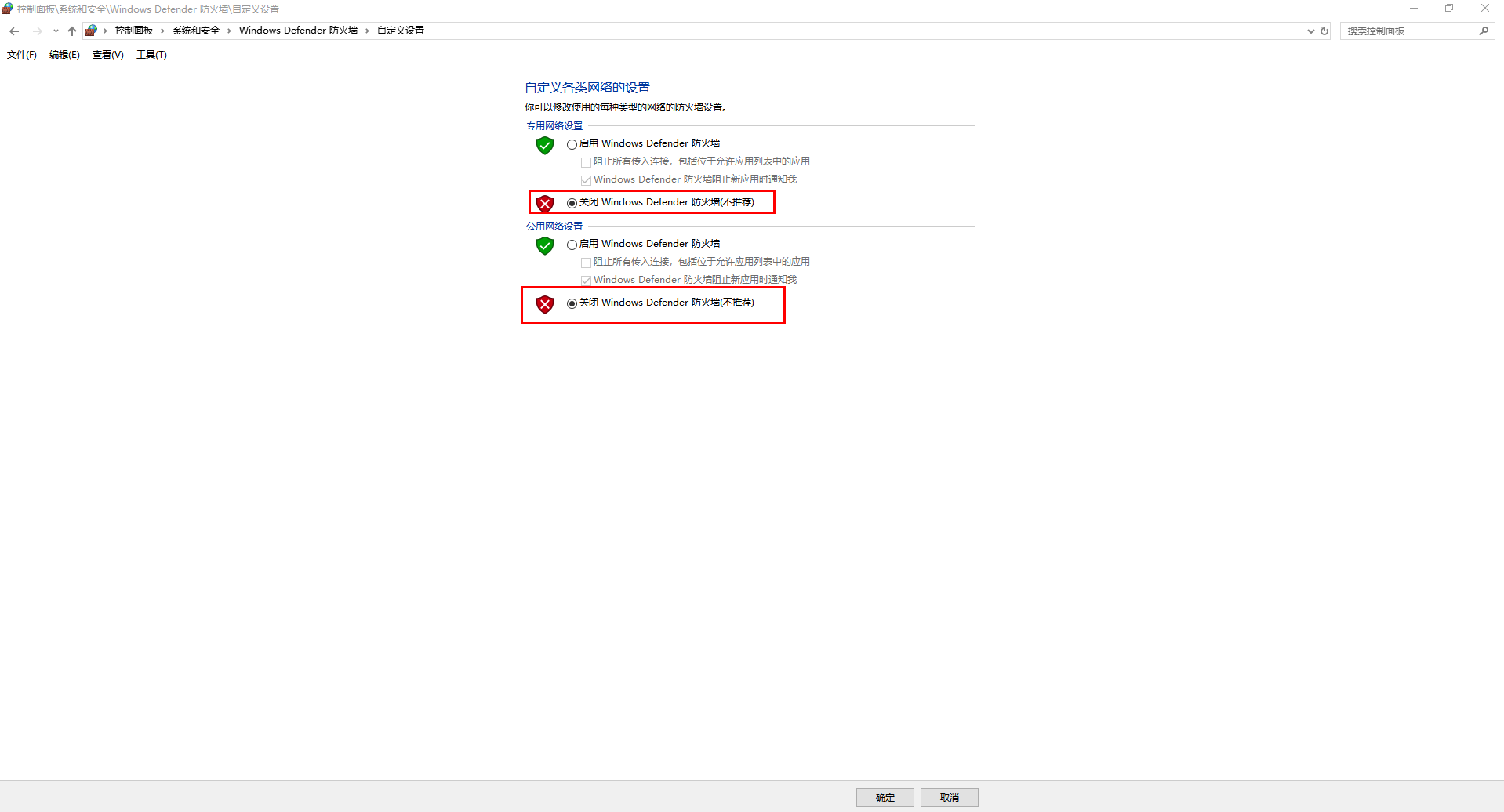

2）电脑关闭防火墙

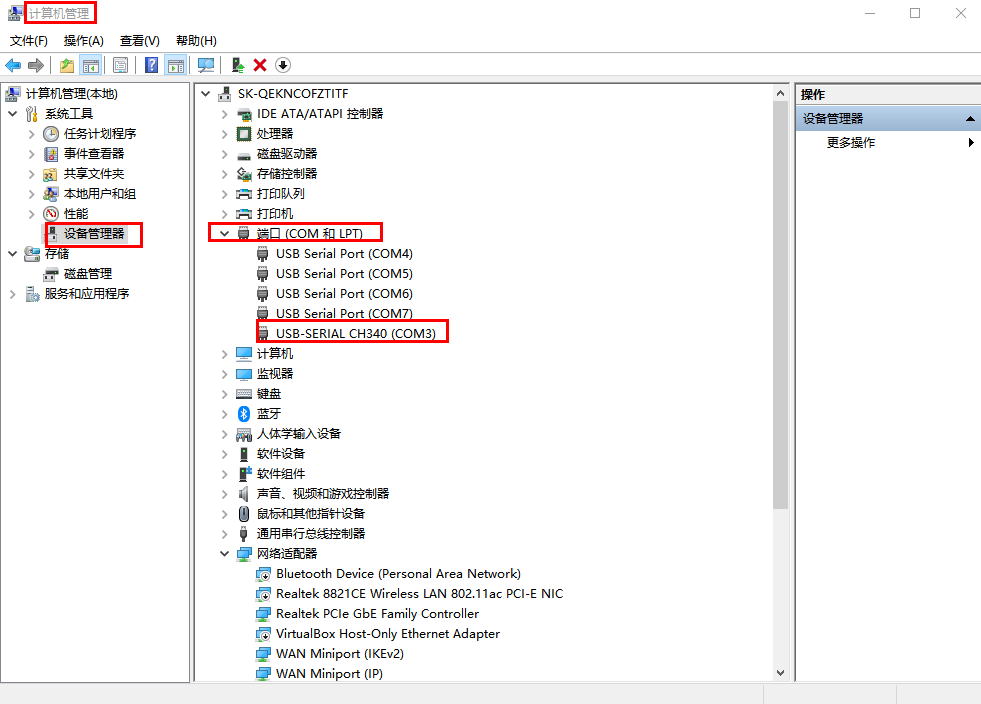

3）检查USR-RS485串口线的COM口号

点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认USB-RS485串口线的COM口号，有人测试电脑是COM3

五、产品参数设置

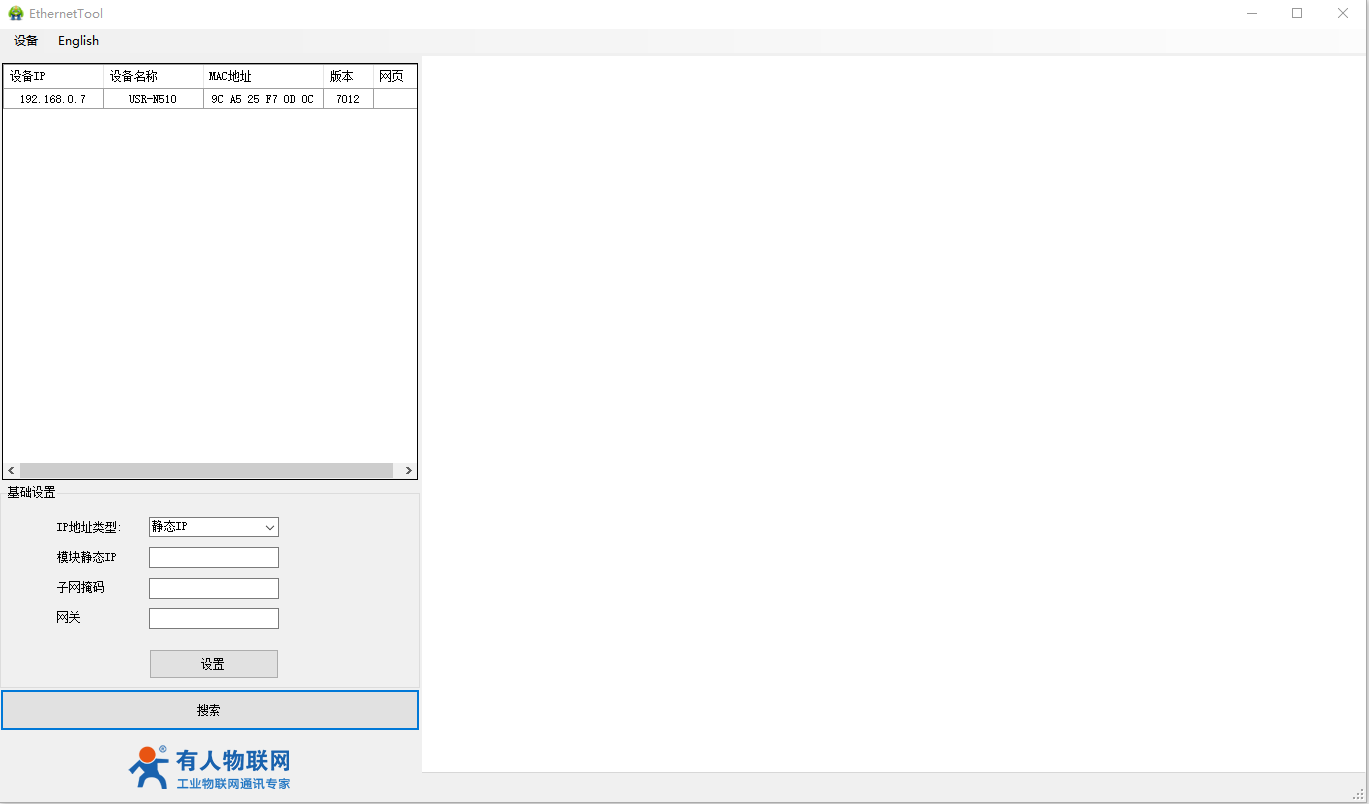

1、下载并打开H7系列配置软件：

用H7系列配置软件搜索N510设备，单击搜索

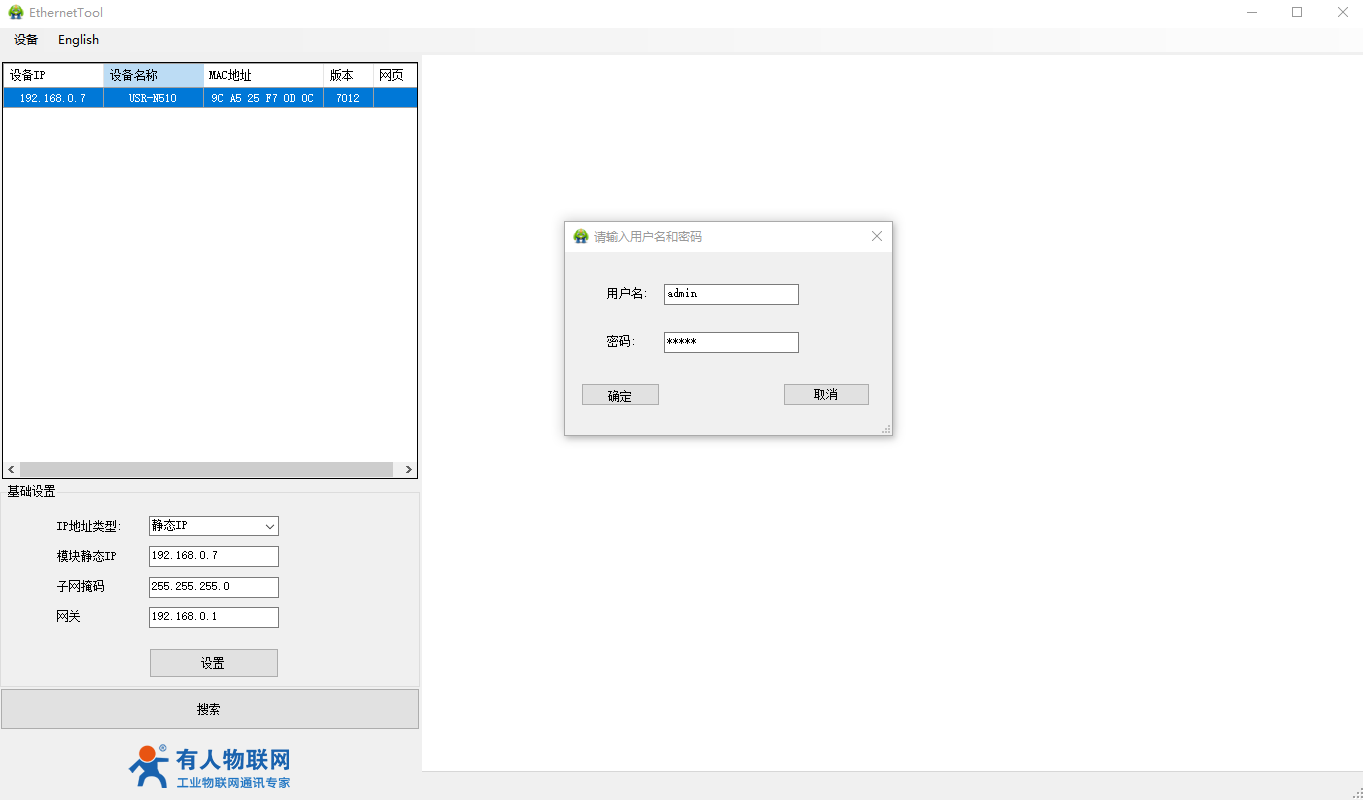

2、登录

输入用户名admin和密码admin，点击确定

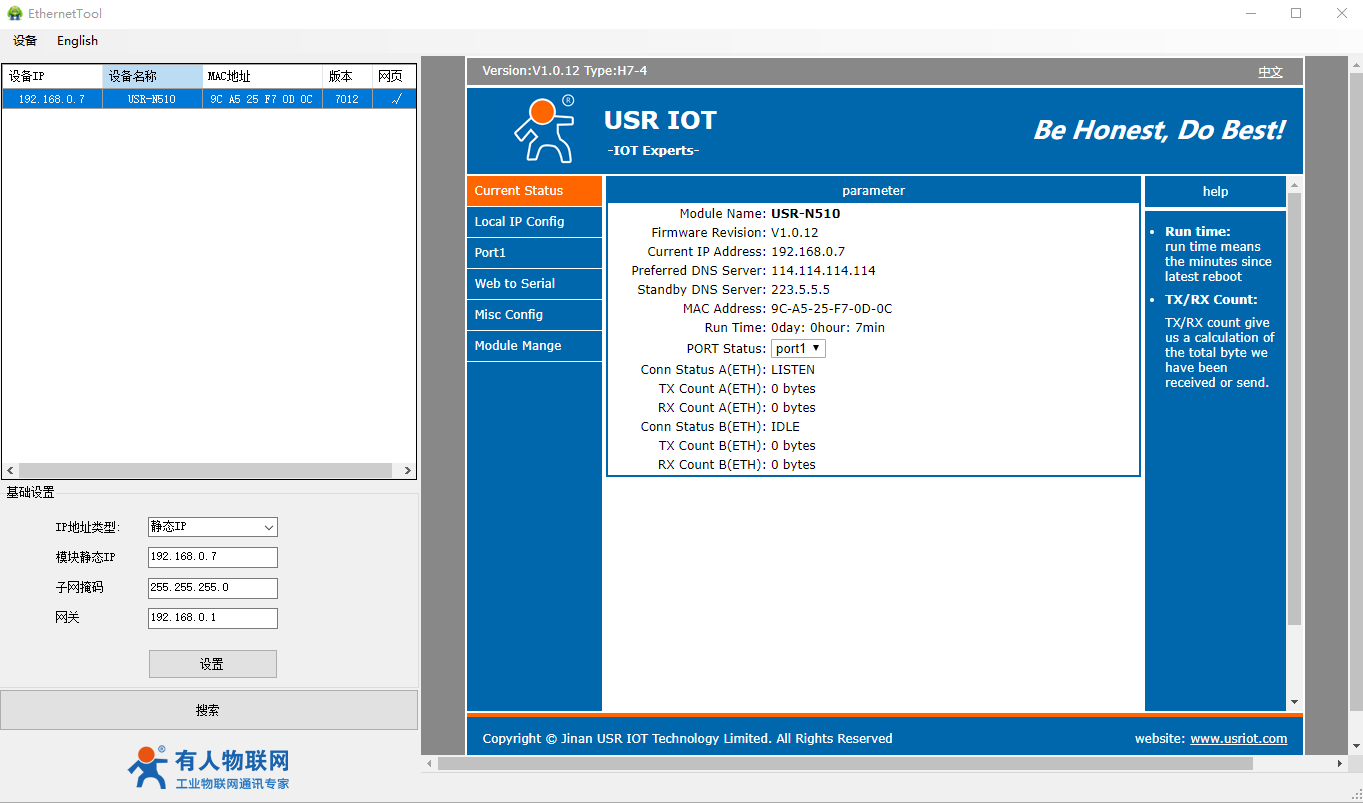

3、单击产品名称显示信息

显示IP 192.168.0.7之后，单击IP，右侧显示N510参数设置页面。

4、英文显示切换中文

英文切换中文，设置软件右上角点击中文显示，切换中文显示

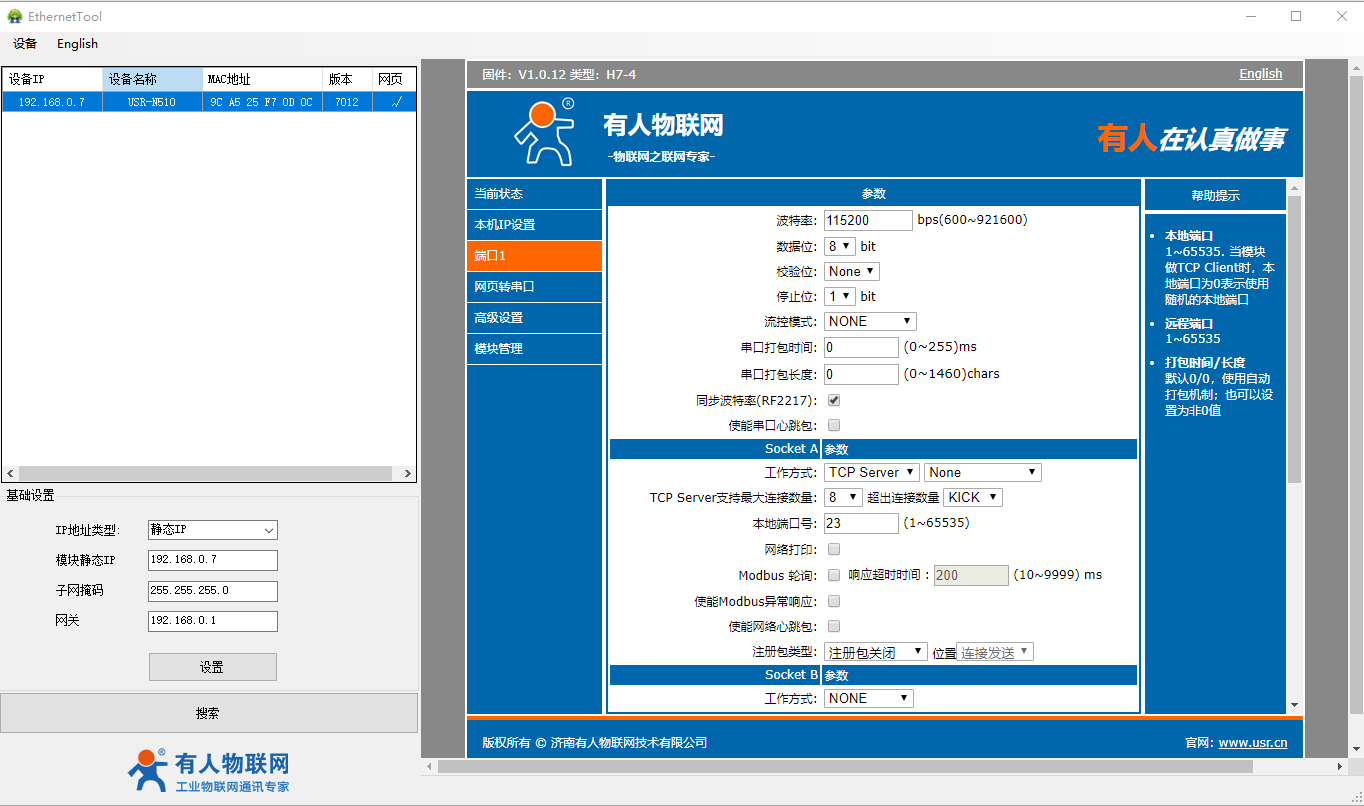

5、检查端口1的RS485参数

默认工作方式是TCP server，本地端口号23

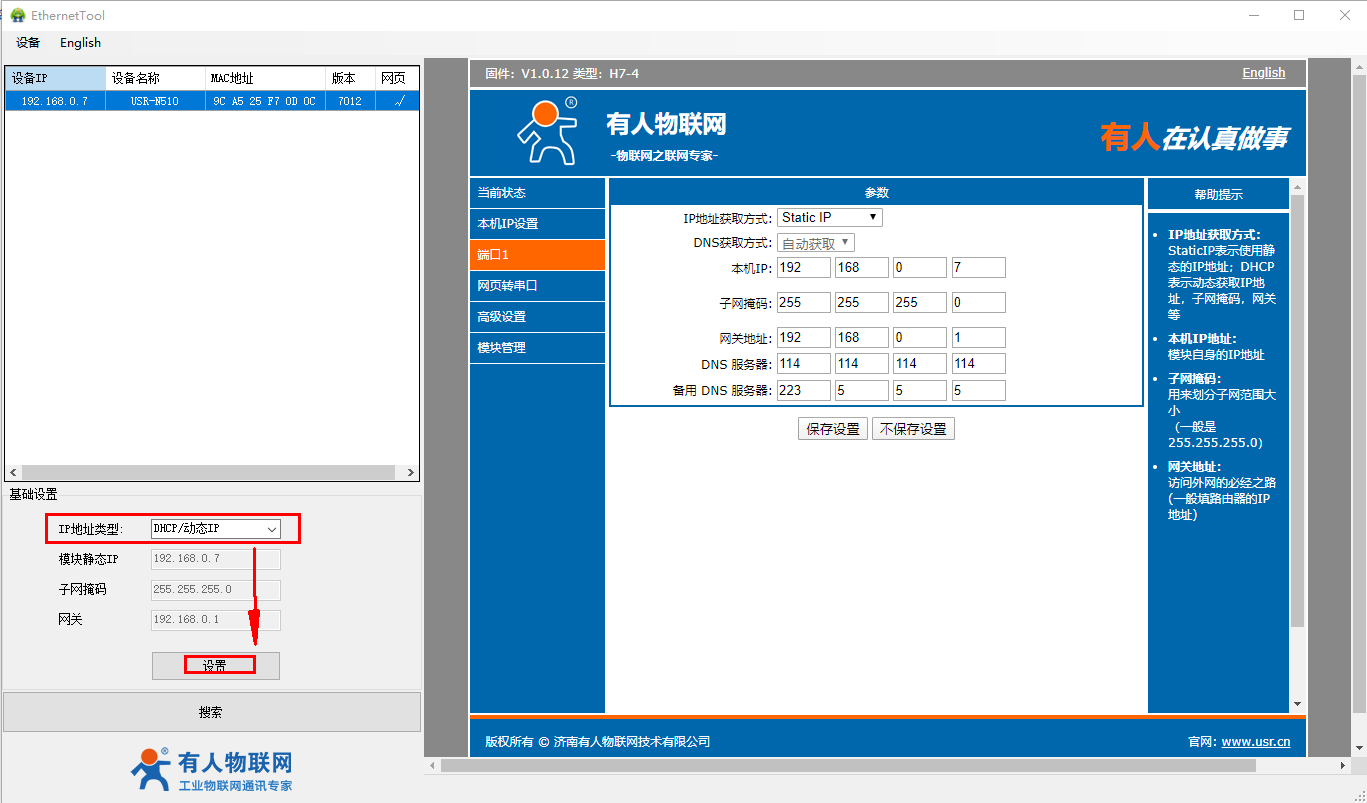

6、改DHCP获取IP

将IP地址获取方式从静态 IP改为DHCP，保存设置，重启模块。

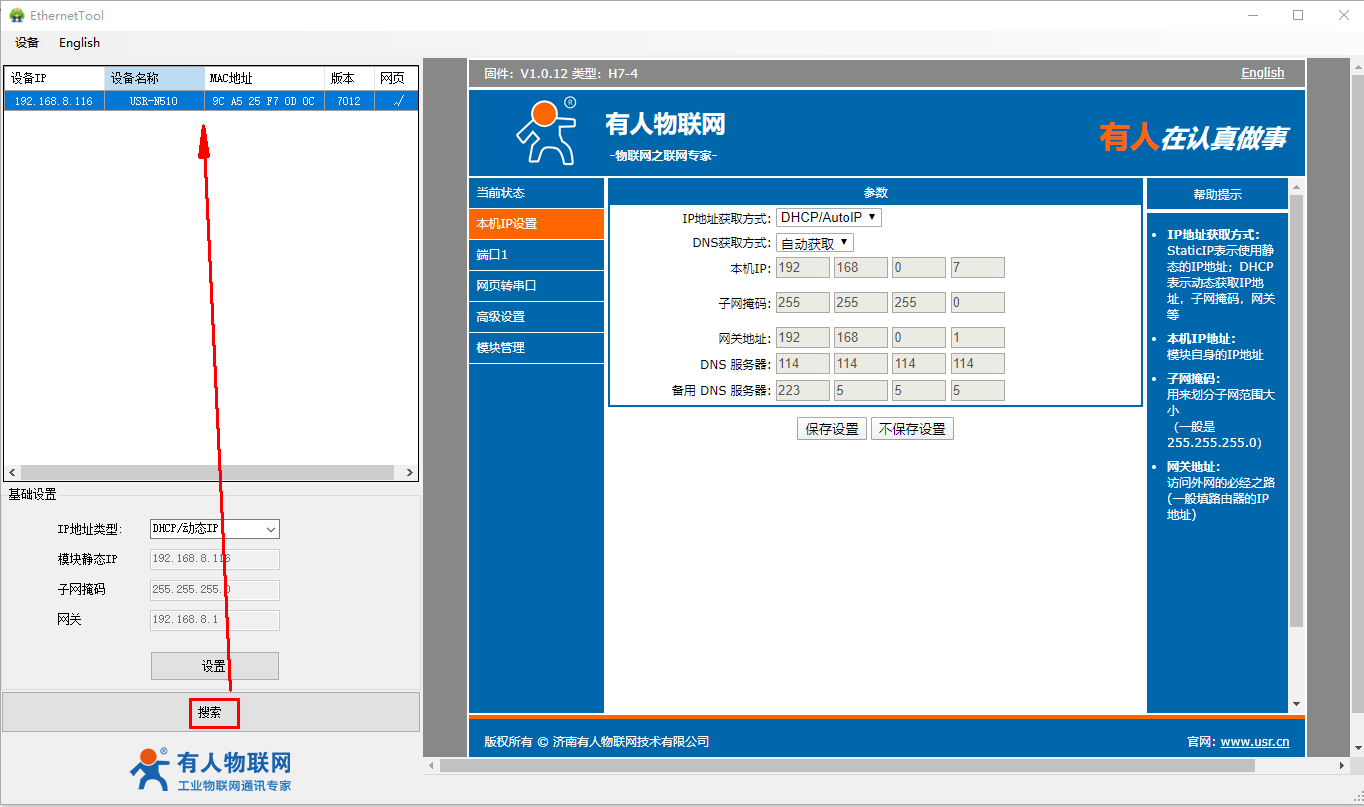

7、DHCP，重新搜索

N510网线连接可以上外网的路由器，电脑无线连接同一个路由器的WiFi，保留无线网卡，禁用本地连接等其他网卡。

设置软件重新搜索，双击产品信息点开

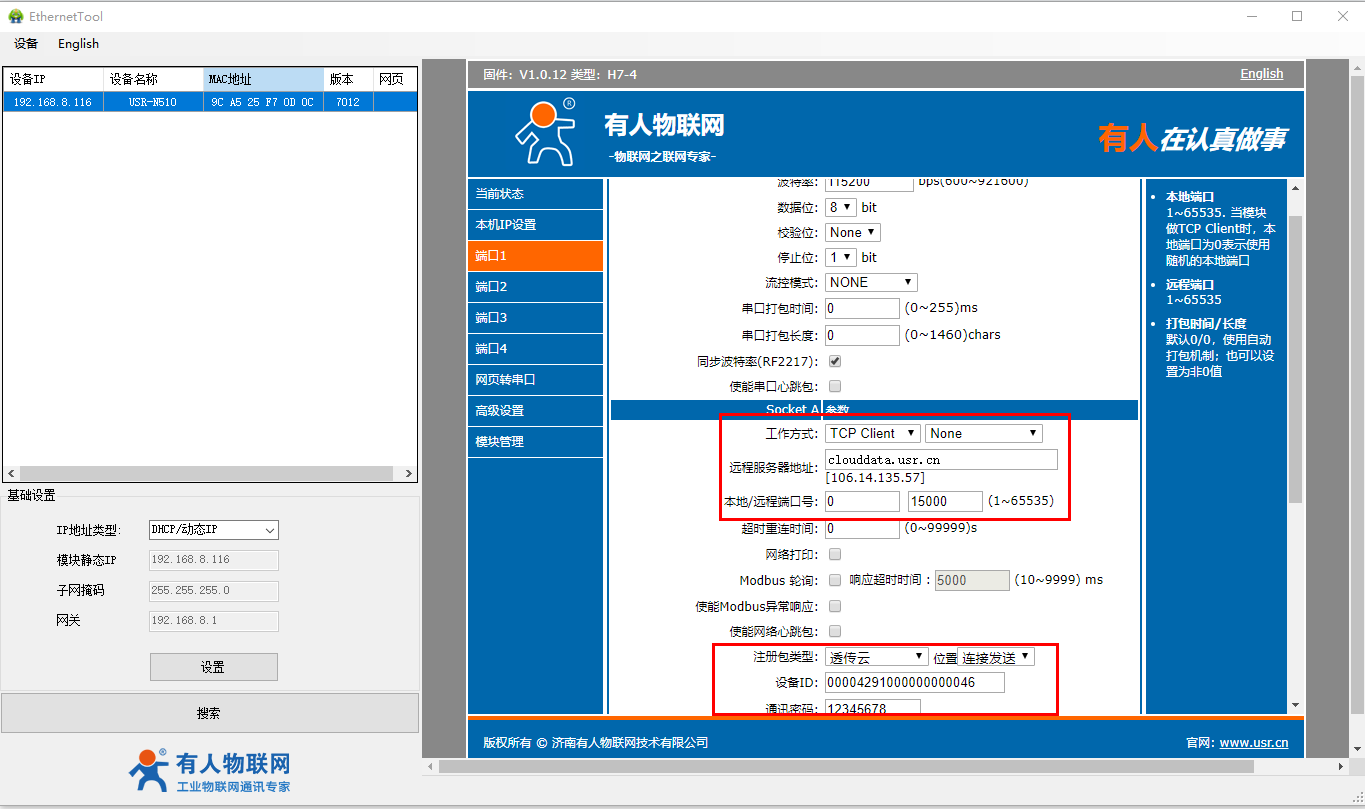

8、N510配置有人云参数

点击端口参1数，工作方式TCP client，远程服务器地址clouddata.usr.cn，远程端口15000。点击保存设置。

点击扩展功能，开启注册包，选择透传云，正确填写有人云添加N510设备的SN和通讯密码(SN和通讯密码案例在图示下方有人云教程连接中)点击保存设置，最后重启。

9、有人云配置

云端参数设置参考 有人设备通过设备ID方法和虚拟串口软件通过有人云一对一通讯 https://www.usr.cn/Faq/1136.html
