USR-N510-H7 (一期)基本测试通讯和使用方案
2021-09-16


USR-N510-H7 基本测试通讯和使用方案



一、资料下载

1、串口网络调试助手https://www.usr.cn/Download/27.html

2、USR-N510-H7设置软件https://www.usr.cn/Download/383.html

3、USR-N510-H7规格书https://www.usr.cn/Download/1099.html

4、USR-N510-H7说明书https://www.usr.cn/Download/1098.html

5、USR-N510-H7 AT指令集https://www.usr.cn/Download/1100.html

 6、视频教程:

N520-H7连接远程服务器 https://www.bilibili.com/video/BV12q4y1z72k?spm_id_from=333.999.0.0
N520-H7基本测试案例 https://www.bilibili.com/video/BV1LL4y1H7ko?spm_id_from=333.999.0.0
USR-N 510-H7 HTTP GET和POST测试 https://www.bilibili.com/video/BV1MM4y1c7oD?spm_id_from=333.999.0.0
两个USR-N510局域网内一对一透传基本测试 https://www.bilibili.com/video/BV1Fa411m7Ft/

USR-N520modbus网关功能测试 https://www.bilibili.com/video/BV1vZ4y1Q7cq?spm_id_from=333.999.0.0
以太网产品无法进入配置的排查办法和解决办法 https://www.bilibili.com/video/BV11S4y1D7UT?spm_id_from=333.999.0.0
以太网wifi系列产品进入内置网页办法,恢复出厂设置办法 https://www.bilibili.com/video/BV1uL411j7VG?spm_id_from=333.999.0.0

二、准备工作

1、USR-N510-H7产品  数量1

2、电源适配器 12V 数量1

3、网线 数量1

4、USB-RS485串口线 数量1

5、电脑 数量1





三、连接框图



四、硬件连接和电脑设置

1、硬件连接:

USR-N510-H7产品,USB-RS485串口线接N510串口,注意485接线线序,USB-RS485 A线接N510 串口的A端子,USB-RS485 B线接N510 串口的B端子,USB头插入电脑USB口。

N510网口选择一个网口通过网线直连电脑网口。检查所有连接无误后,给N51012V电源适配器供电。



2、指示灯状态:

1) POWER灯:电源指示灯,只要电源连接正常,指示长亮。

2) WORK灯Work指示灯,N510工作状态指示灯, N510正常工作,指示灯闪亮。

3) 485TX灯串口1发送指示灯

4) 485RX灯串口1接收指示灯



3、电脑设置:

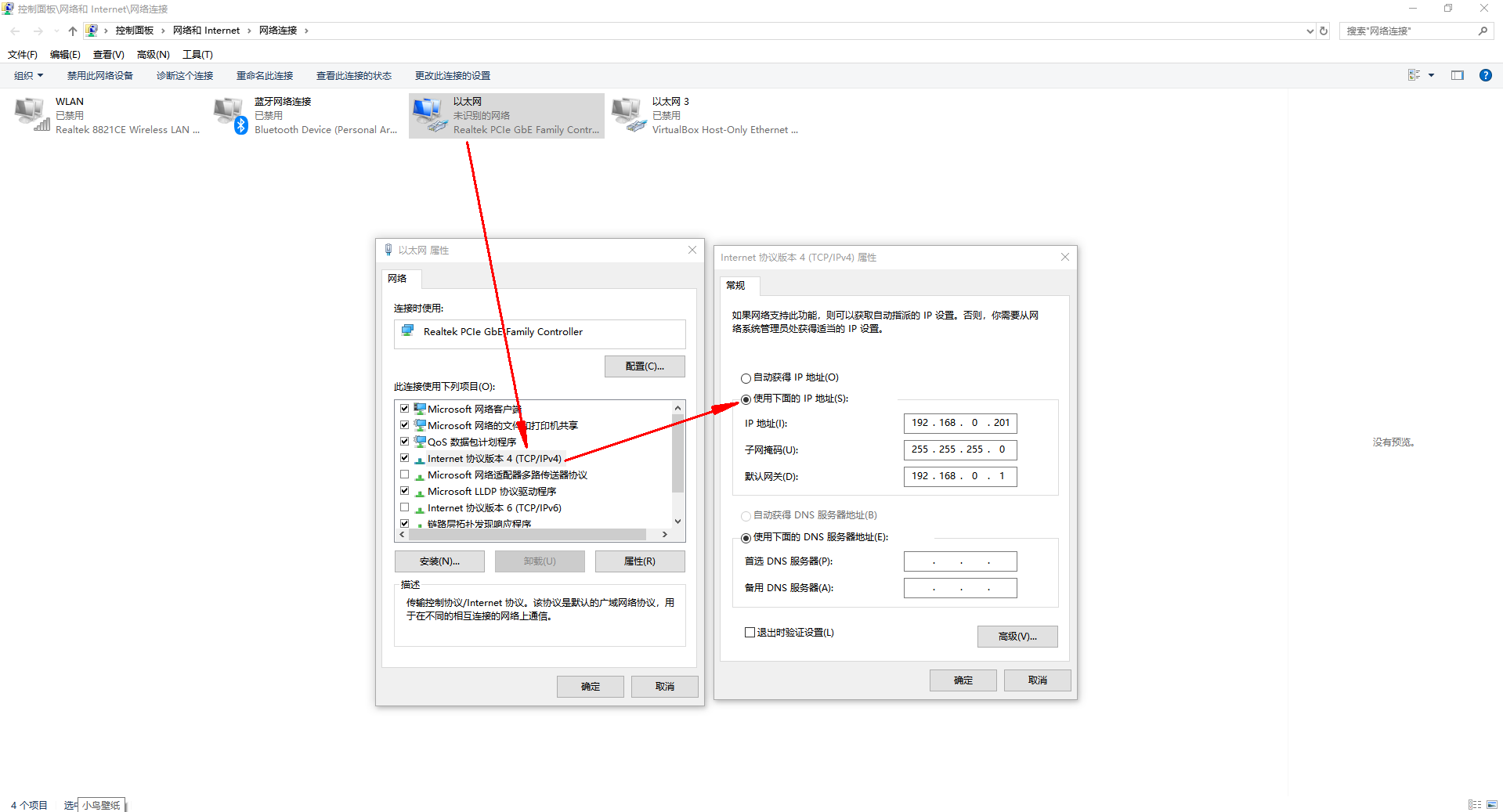

1)电脑本地连接,IP设置和N510 IP同网段,N510默认IP192.168.0.7,网关192.168.0.1,电脑本地连接IPv4设置静态IP192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。禁用其他网卡。

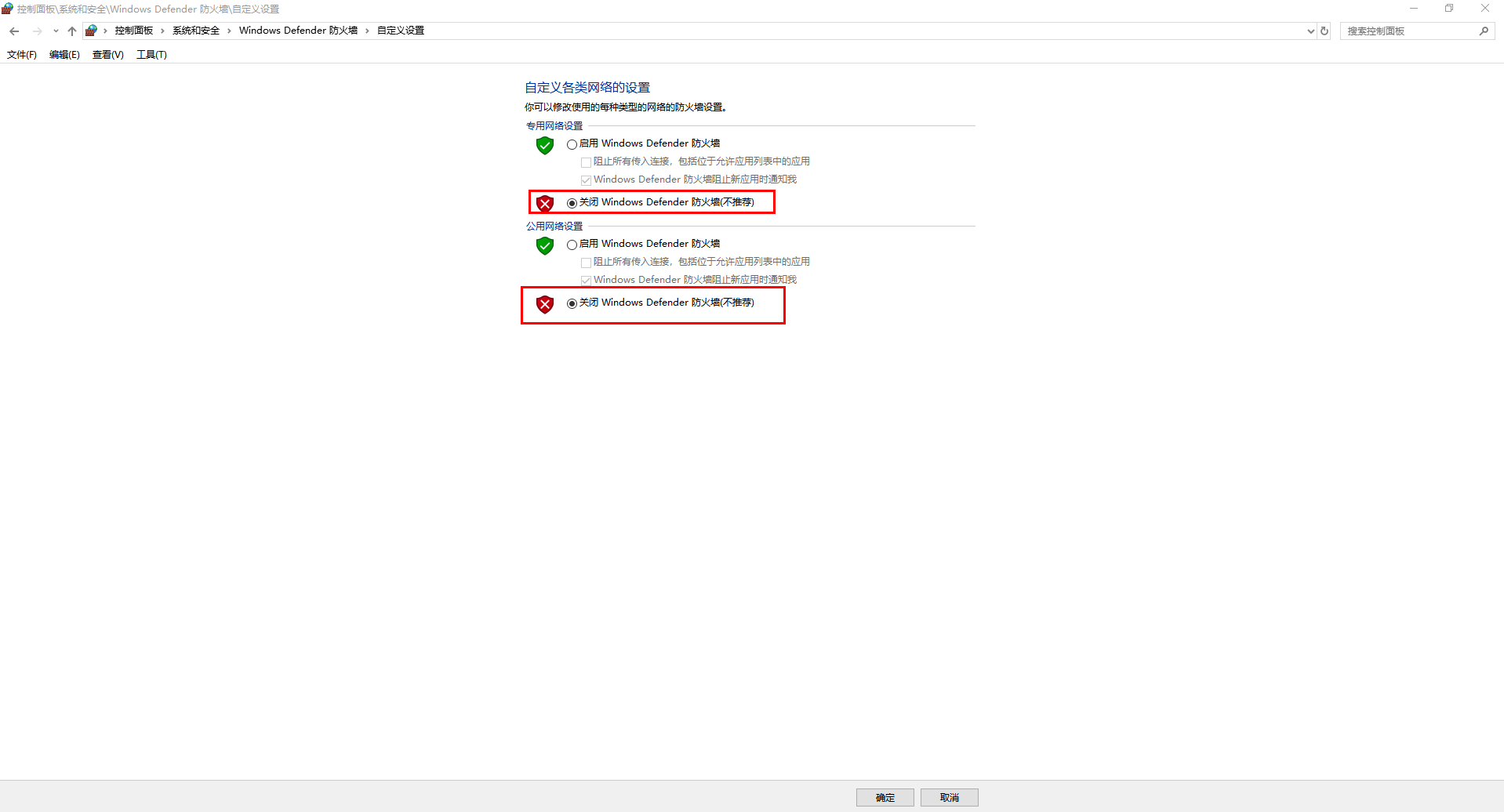

2)电脑关闭防火墙



3)检查USR-RS485串口线的COM口号

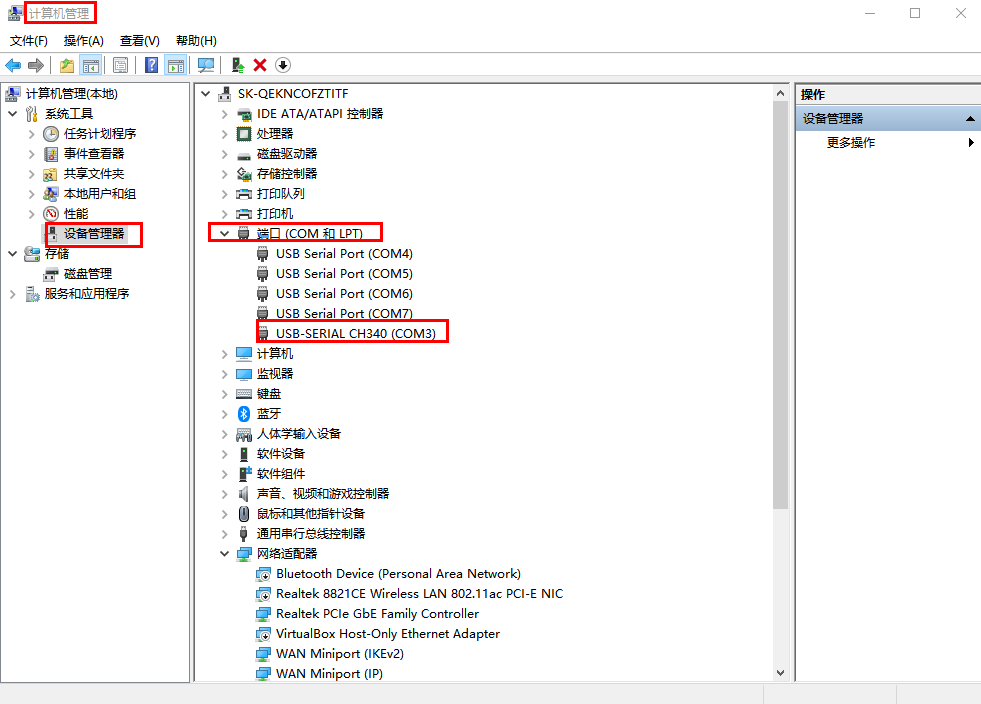

点击电脑计算机,右击鼠标,点击设备管理器,查看端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM3



五、产品参数设置



1、下载并打开H7系列配置软件:

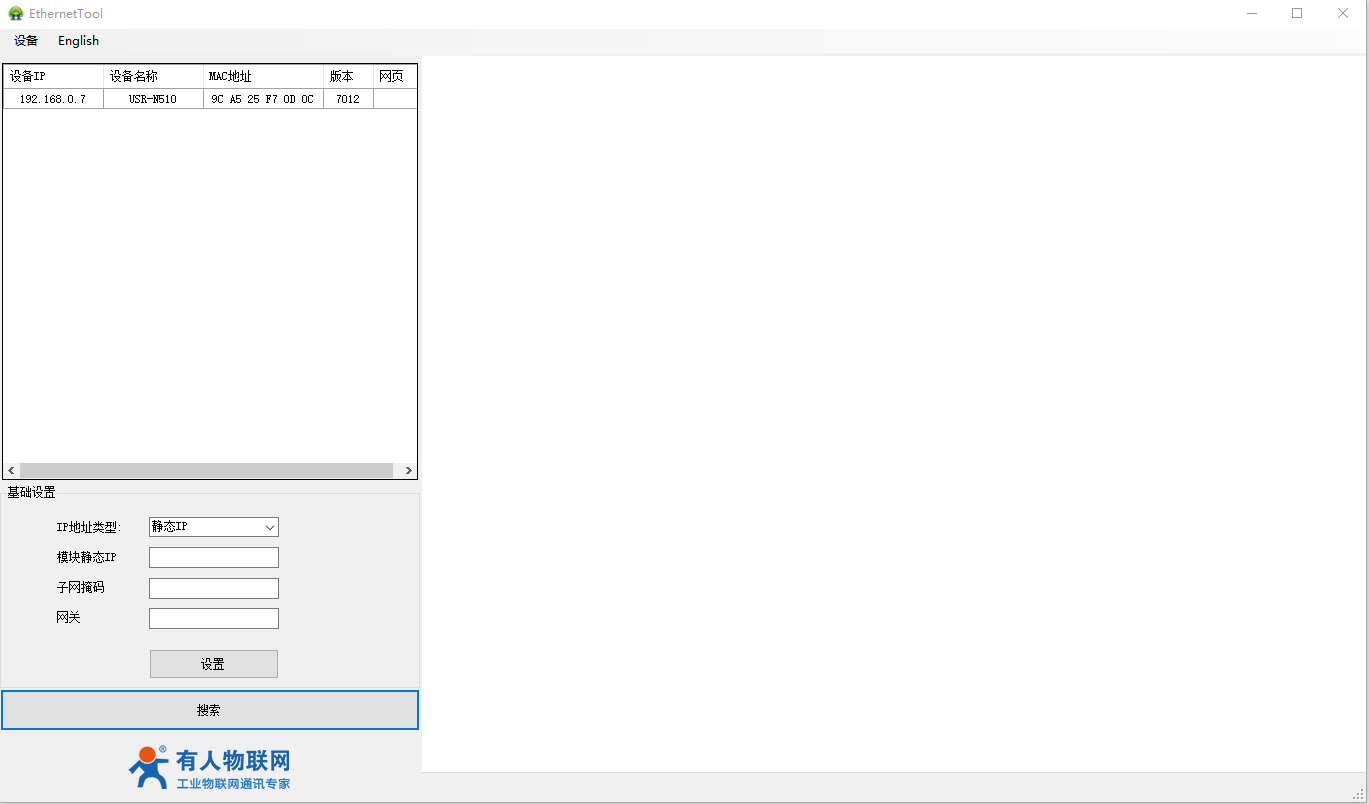

H7系列配置软件搜索N510设备,单击搜索



2、登录

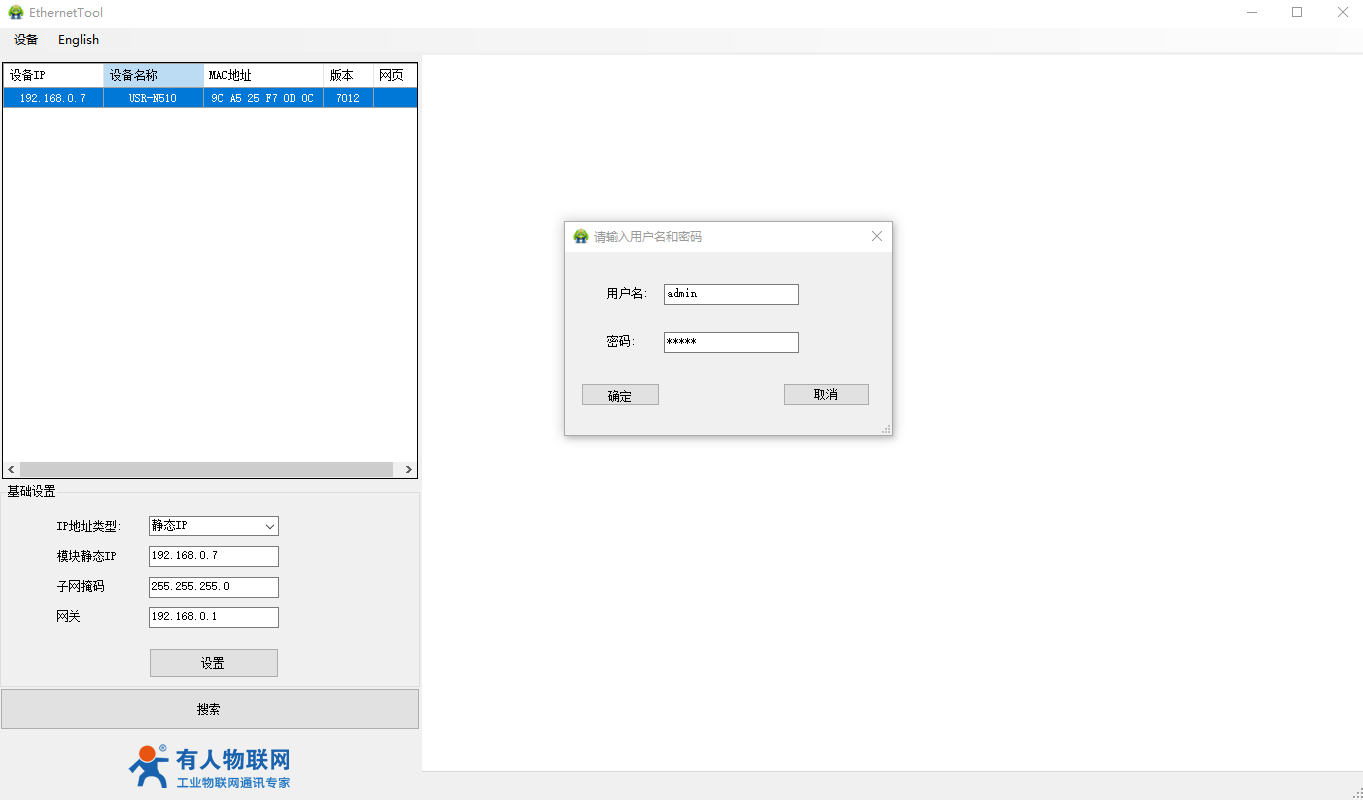

输入用户名admin和密码admin,点击确定



3、单击产品名称显示信息

显示IP 192.168.0.7之后,单击IP,右侧显示N510参数设置页面。

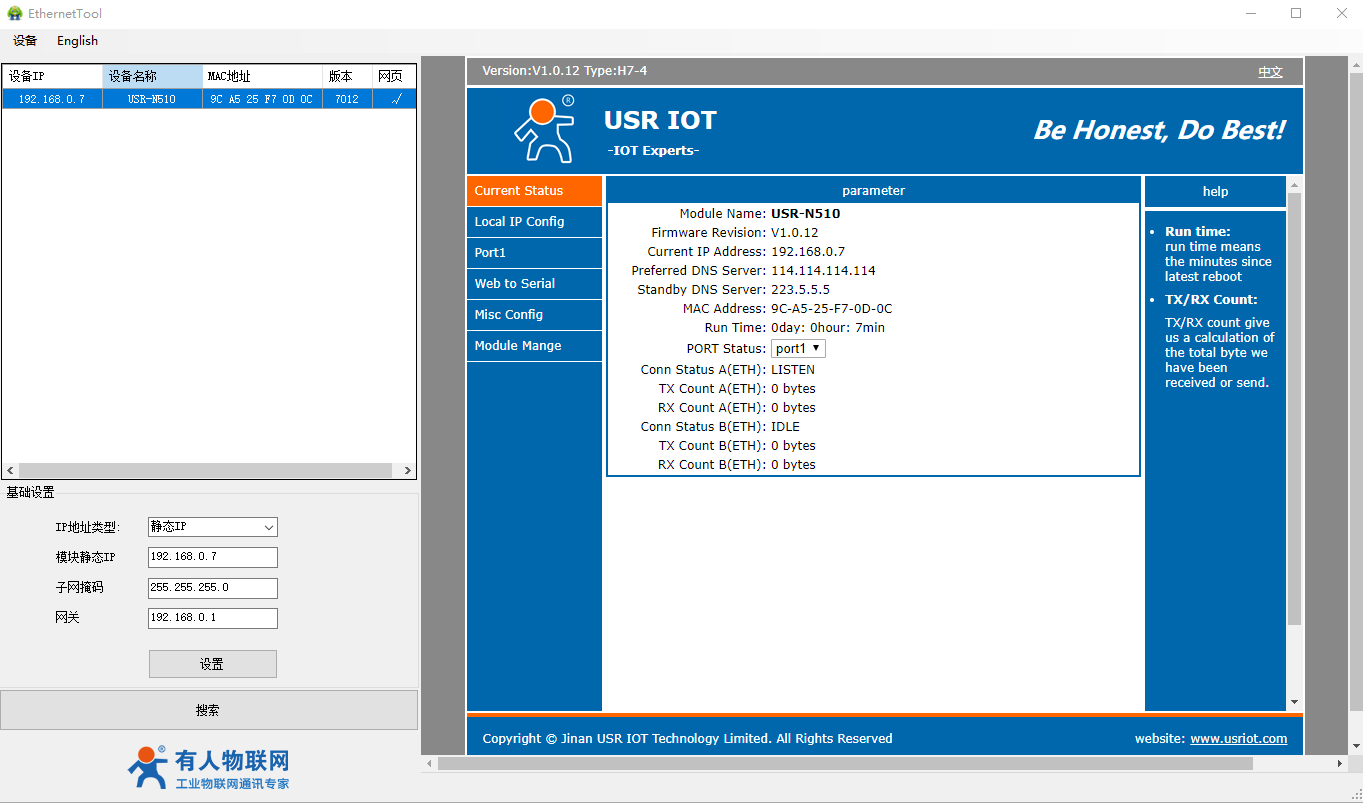

4、英文显示切换中文

英文切换中文,设置软件右上角点击中文显示,切换中文显示

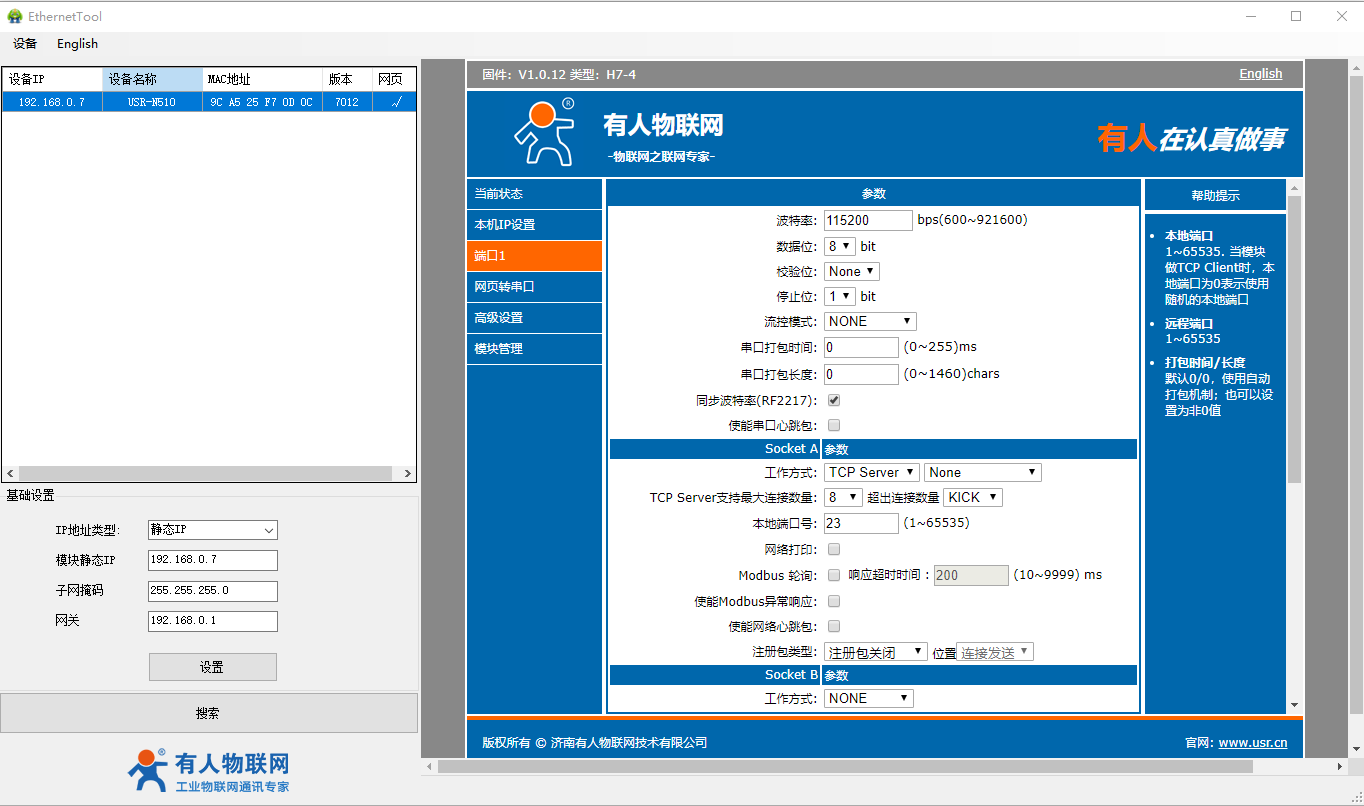

5、检查端口1的RS485参数

默认工作方式是TCP server,本地端口号23





六、数据调试

1、端口1工作方式TCP server通讯测试

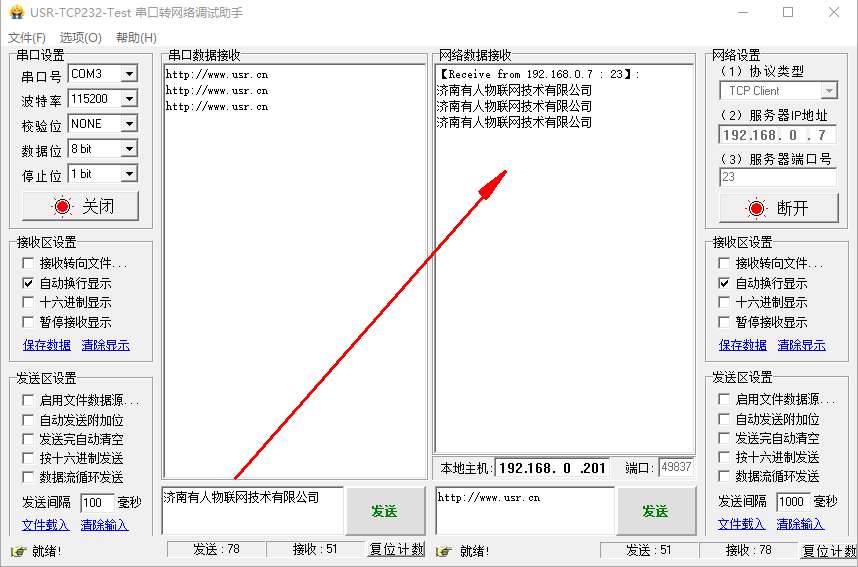

N510 RS485串口做TCP server,电脑下载的串口网络助手,左侧用COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。右侧用TCP client打开,服务器IPN510IP,服务器端口填N510的端口23



网络助手点击连接,有连接对象之后,测试串口和网络之间的数据传输。







2、RS485工作方式TCP client通讯测试

设置参数,保存重启N510

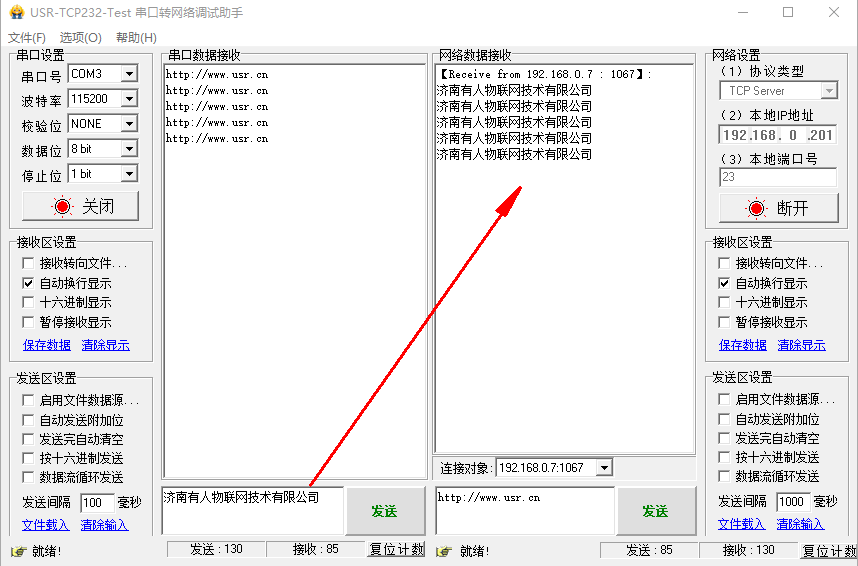

N510 RS485串口做TCP client,电脑下载的串口网络助手,左侧用COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。右侧用TCP server打开,本地IP填电脑的IP,本地端口填电脑的端口23

保存设置,重启模块。







点击连接,有连接对象之后,测试串口和网络之间的数据传输。







3、RS485工作方式UDP server通讯测试

设置参数,保存重启N510

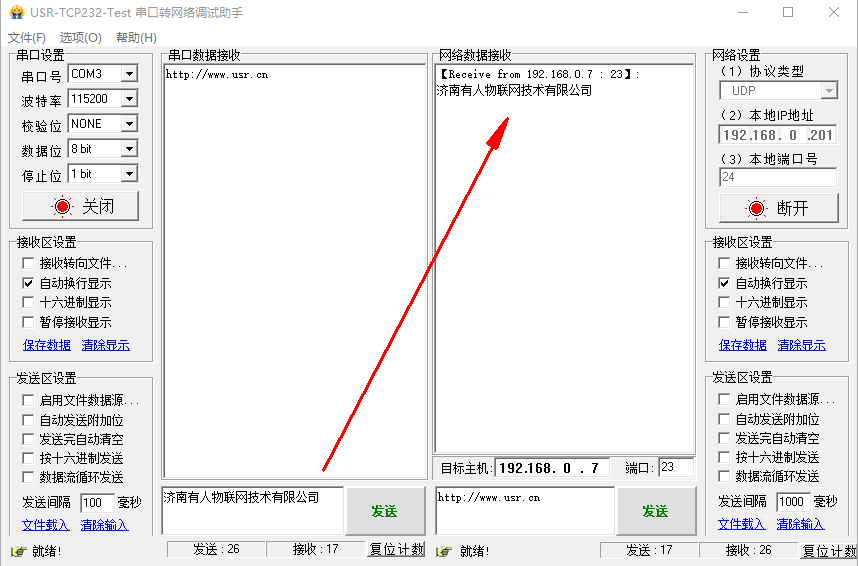

N510 RS485串口做UDP server,电脑下载的串口网络助手,左侧用COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。右侧用UDP打开,本地IP填电脑的IP,本地端口填电脑的端口24。目标主机填N510IP,端口填23

保存设置,重启模块。





点击连接,有连接对象之后,测试串口和网络之间的数据传输。

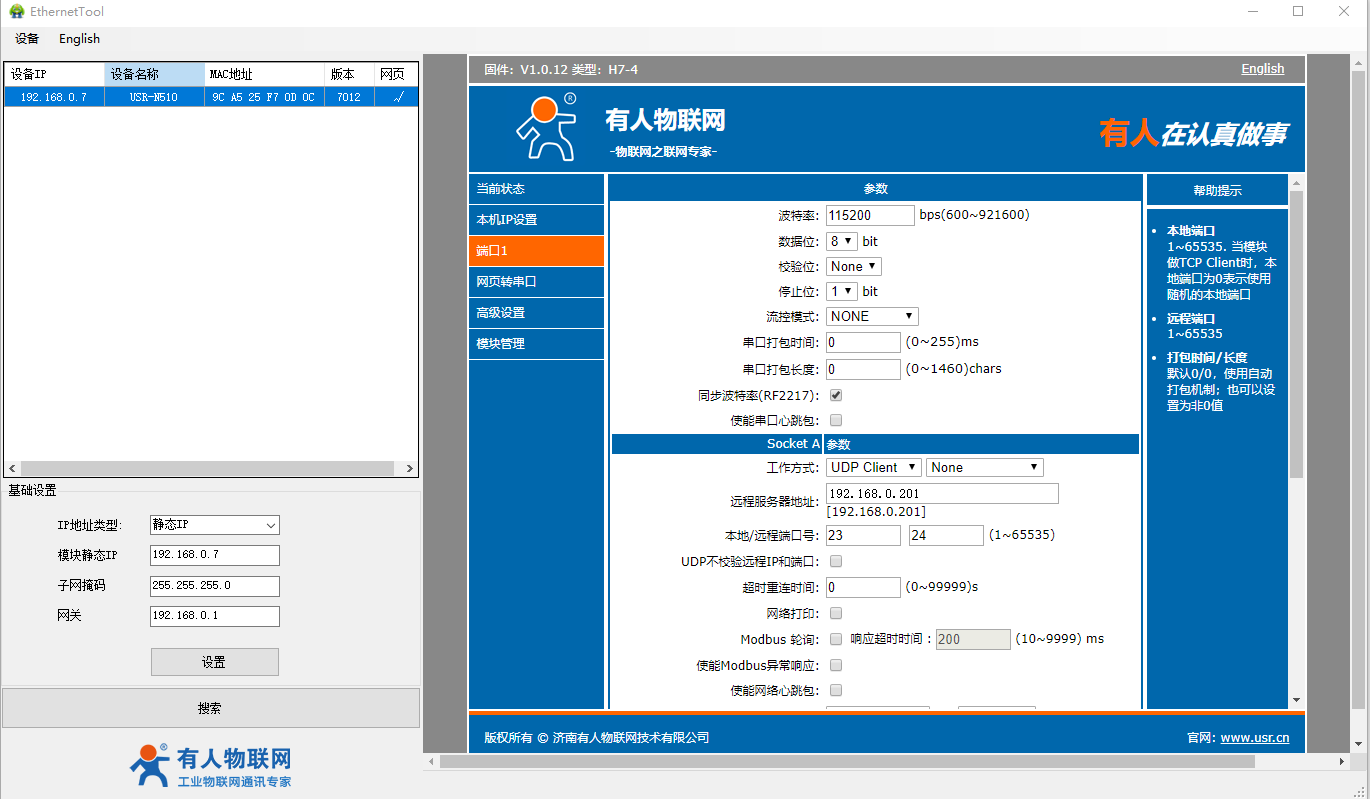

4、RS485工作方式UDP client通讯测试

设置参数,保存重启N510

N510 RS485串口做UDP client,电脑下载的串口网络助手,左侧用COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。右侧用UDP打开,本地IP填电脑的IP,本地端口填电脑的端口24。目标主机填N510IP,端口填23

保存设置,重启模块。





点击连接,有连接对象之后,测试串口和网络之间的数据传输。
