两个USR-N510 -H7局域网一对一通讯

一、资料下载

1、串口网络调试助手https://www.usr.cn/Download/27.html

2、USR-N510-H7设置软件https://www.usr.cn/Download/383.html

3、USR-N510-H7规格书https://www.usr.cn/Download/1099.html

4、USR-N510-H7说明书https://www.usr.cn/Download/1098.html

5、USR-N510-H7 AT指令集https://www.usr.cn/Download/1100.html

二、准备工作

1、USR-N510-H7产品  数量2个

2、电源适配器 12V 数量2个

3、网线 数量1根

4、USB-RS485串口线 数量2条

5、电脑 数量1台

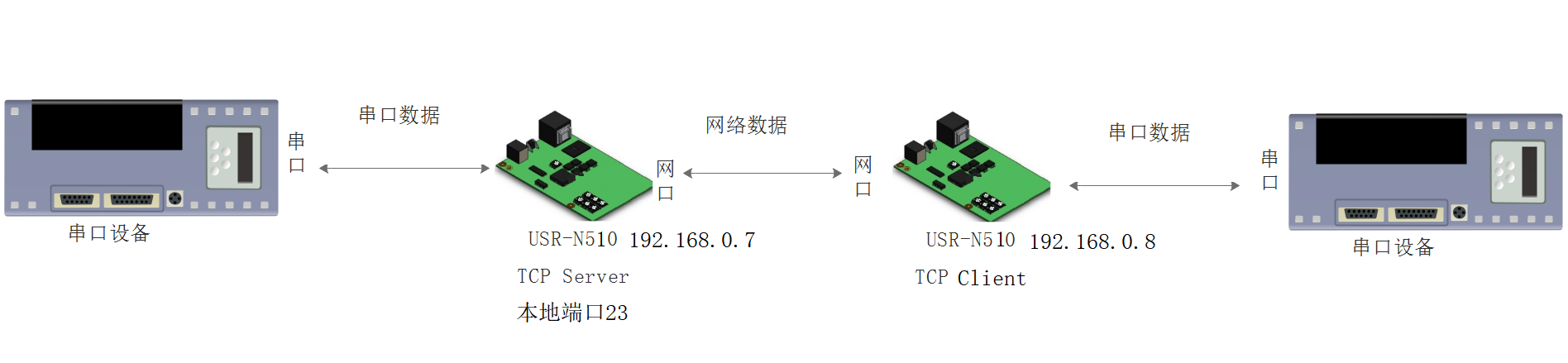

三、连接框图

四、硬件连接和电脑设置

1、硬件连接：

两个USR-N510-H7产品，USB-RS485串口线接N510串口，注意485接线线序，USB-RS485 A线接N510 串口的A端子，USB-RS485 B线接N510 串口的B端子，USB头插入电脑USB口。

N510网口选择一个网口通过网线直连电脑网口。检查所有连接无误后，给N510用12V电源适配器供电。

2、指示灯状态：

1) POWER灯：电源指示灯，只要电源连接正常，指示灯长亮。

2) WORK灯：Work指示灯，N510工作状态指示灯， N510正常工作，指示灯闪亮。

3) 485TX灯：串口1发送指示灯

4) 485RX灯：串口1接收指示灯

3、电脑设置：

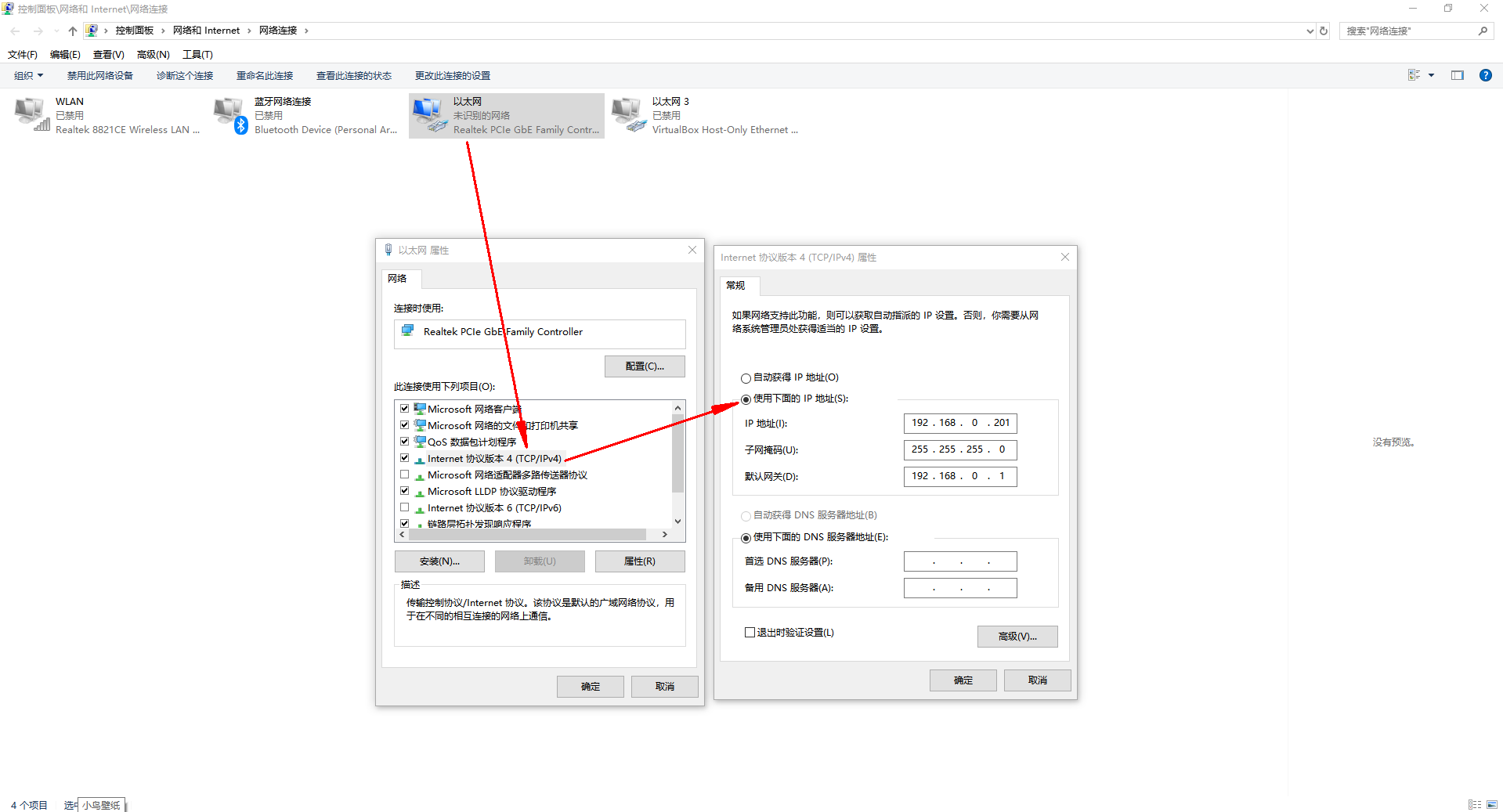

1）电脑本地连接，IP设置和N510 IP同网段，N510默认IP是192.168.0.7，网关192.168.0.1，电脑本地连接IPv4设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1。禁用其他网卡。

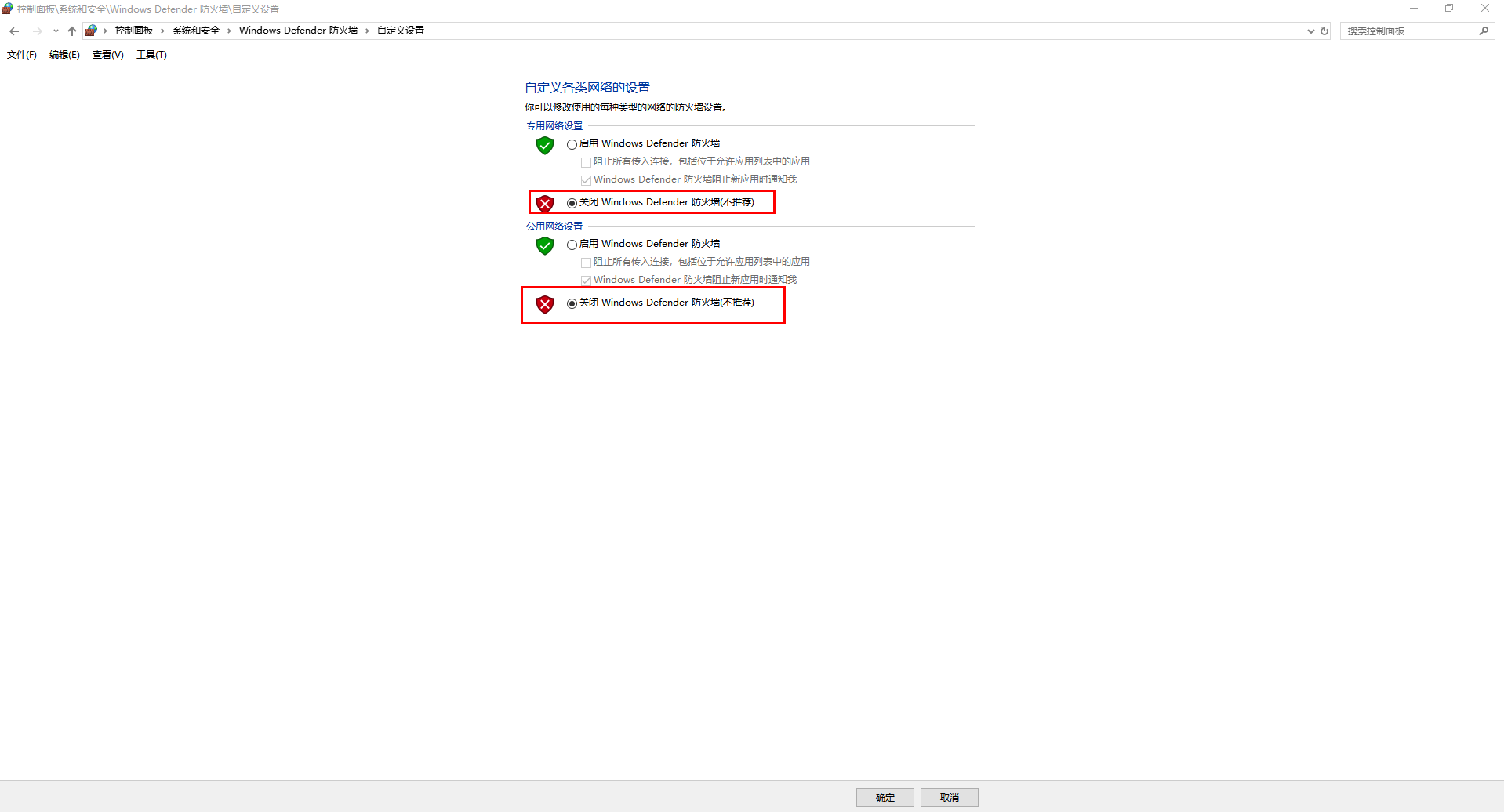

2）电脑关闭防火墙

3）检查USR-RS485串口线的COM口号

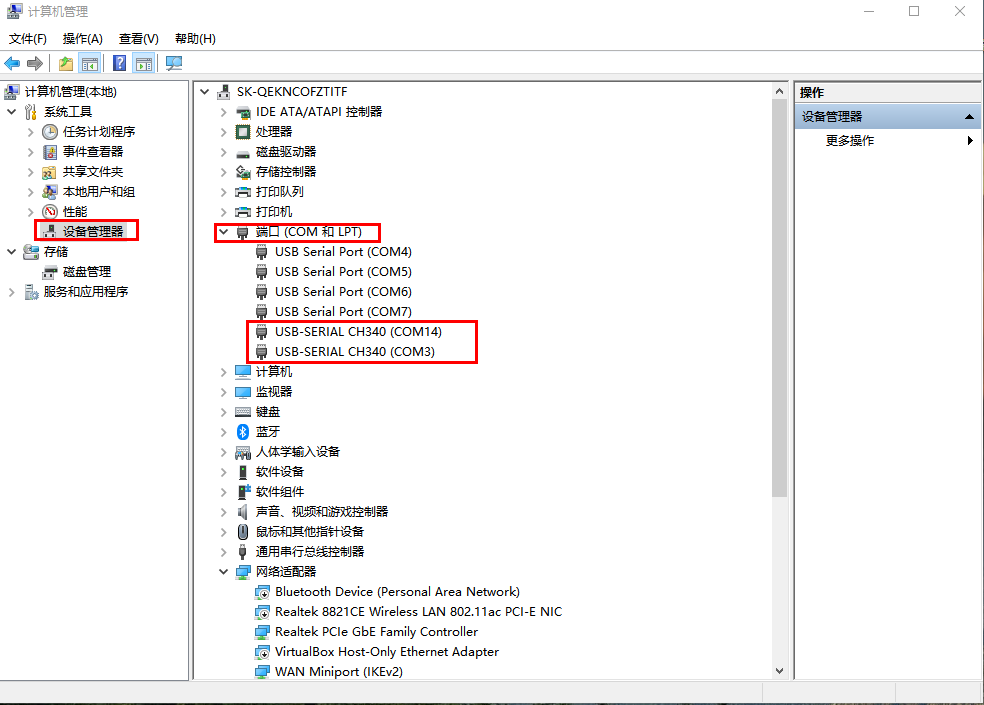

点击电脑计算机，右击鼠标，点击设备管理器，查看端口，确认2条USB-RS485串口线的COM口号，有人测试电脑是COM3和COM14

五、产品参数设置

1、下载并打开H7系列配置软件：

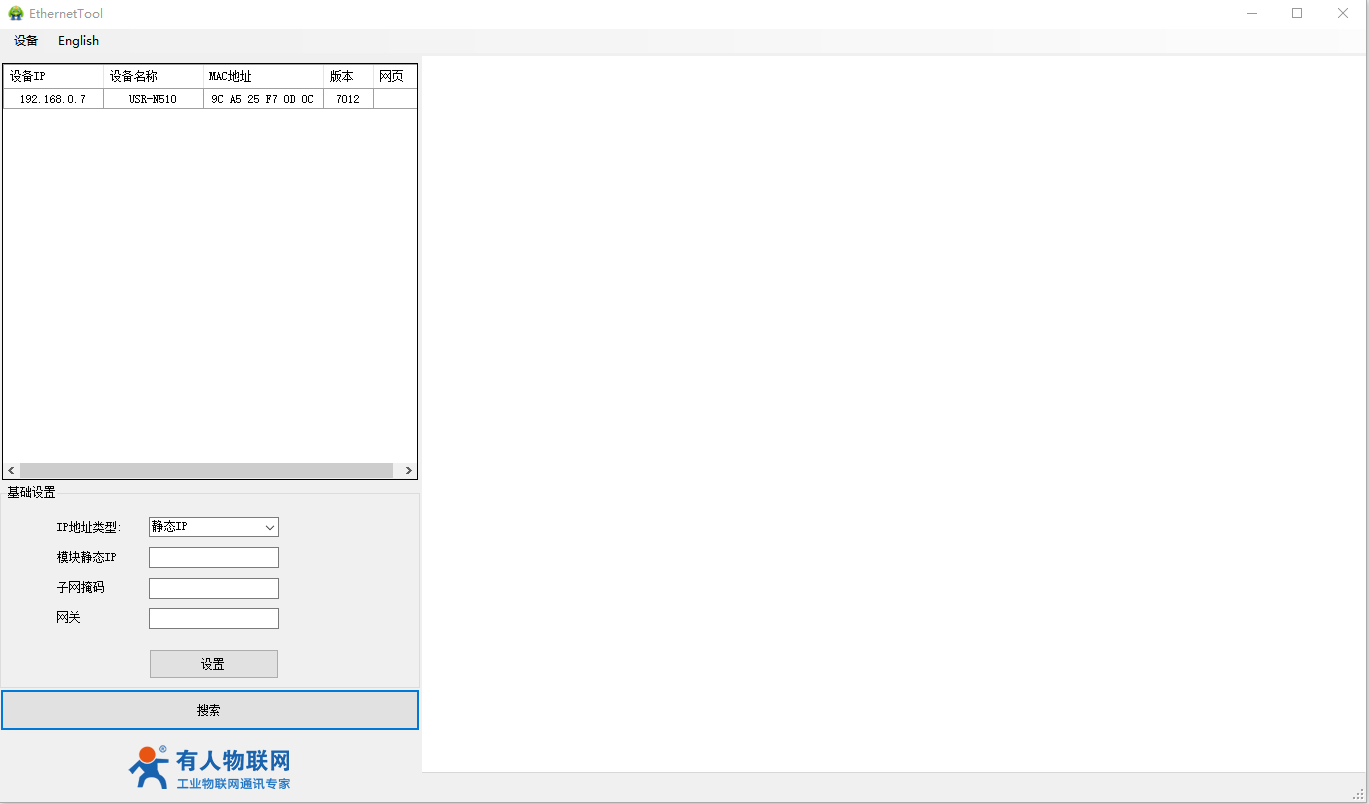

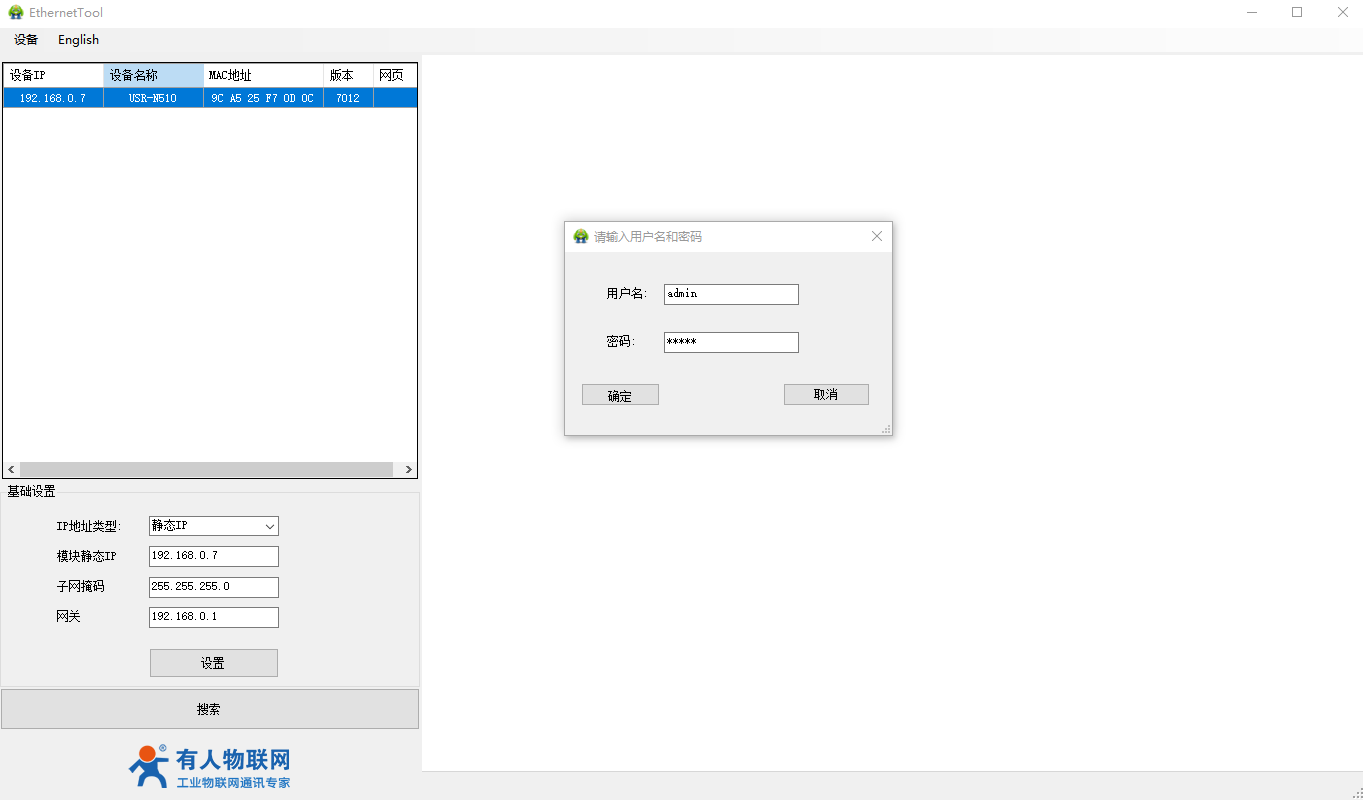

用H7系列配置软件搜索N510设备，单击搜索

2、登录

输入用户名admin和密码admin，点击确定

3、单击产品名称显示信息

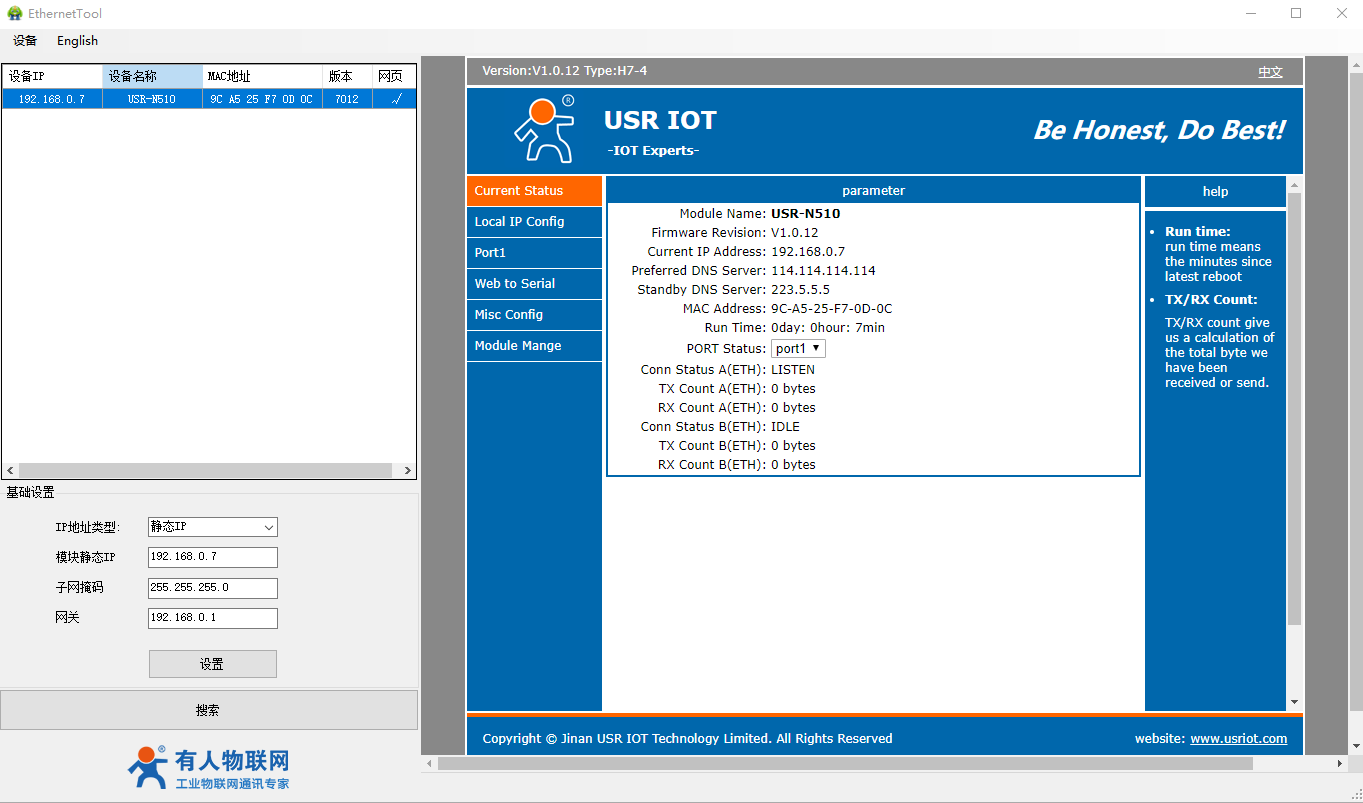

显示IP 192.168.0.7之后，单击IP，右侧显示N510参数设置页面。

4、英文显示切换中文

英文切换中文，设置软件右上角点击中文显示，切换中文显示

六、数据调试

1、配置两个N510参数：

第一个N510 IP192.168.0.7检查端口1的RS485参数

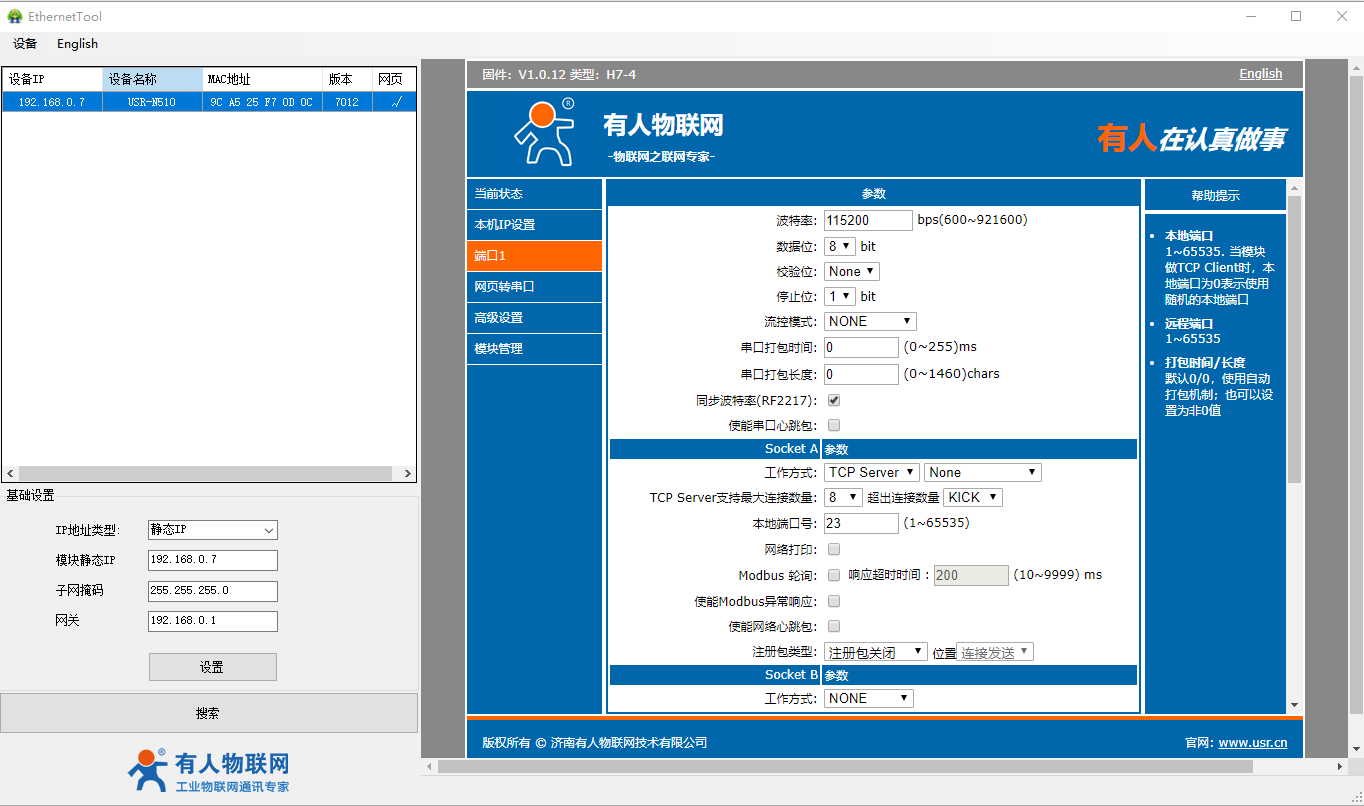

默认工作方式是TCP server，本地端口号23。

第二个N510 IP设置192.168.0.8检查端口1的RS485参数

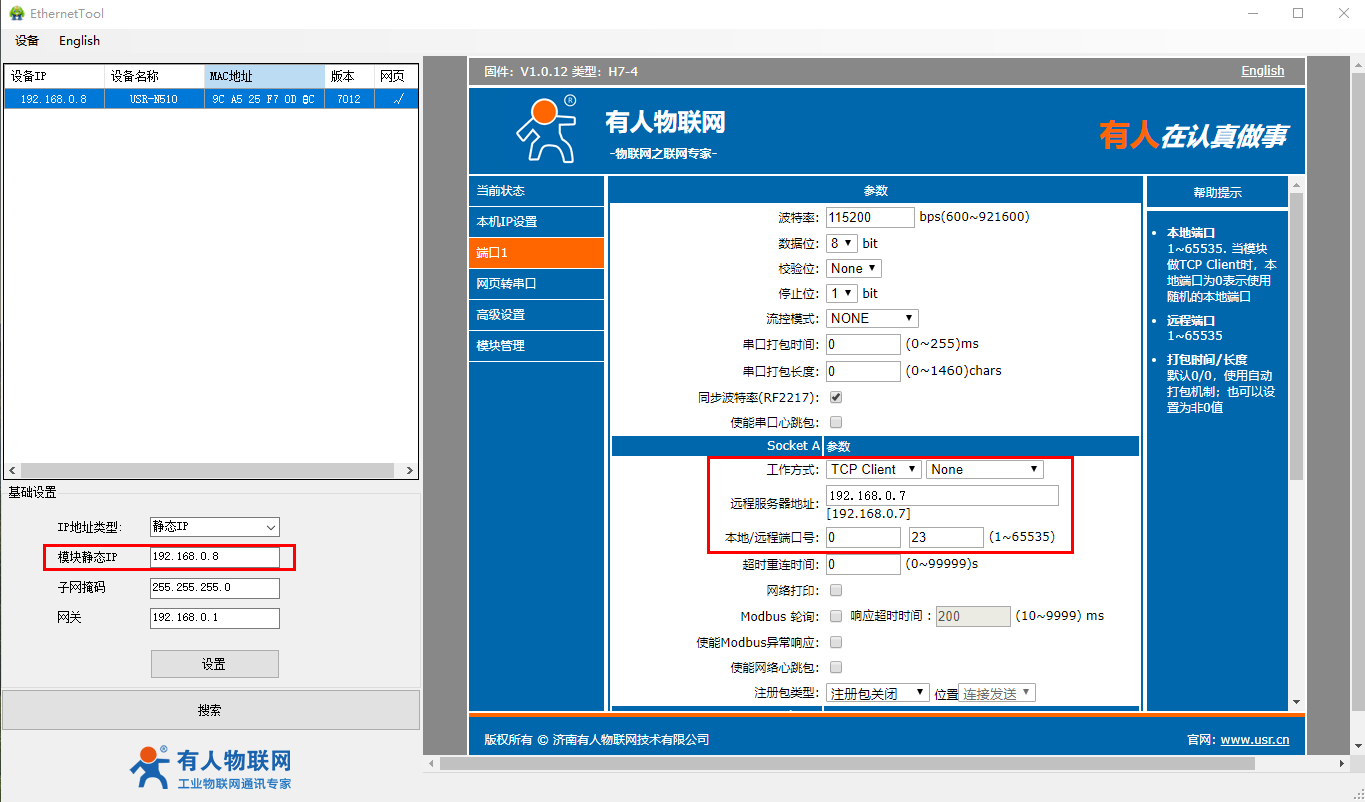

工作方式设置TCP client，远程服务器地址填192.168.0.7，远程端口填23。本地端口填0。

保存参数，重启N510。

2、两个N510参数透传数据：

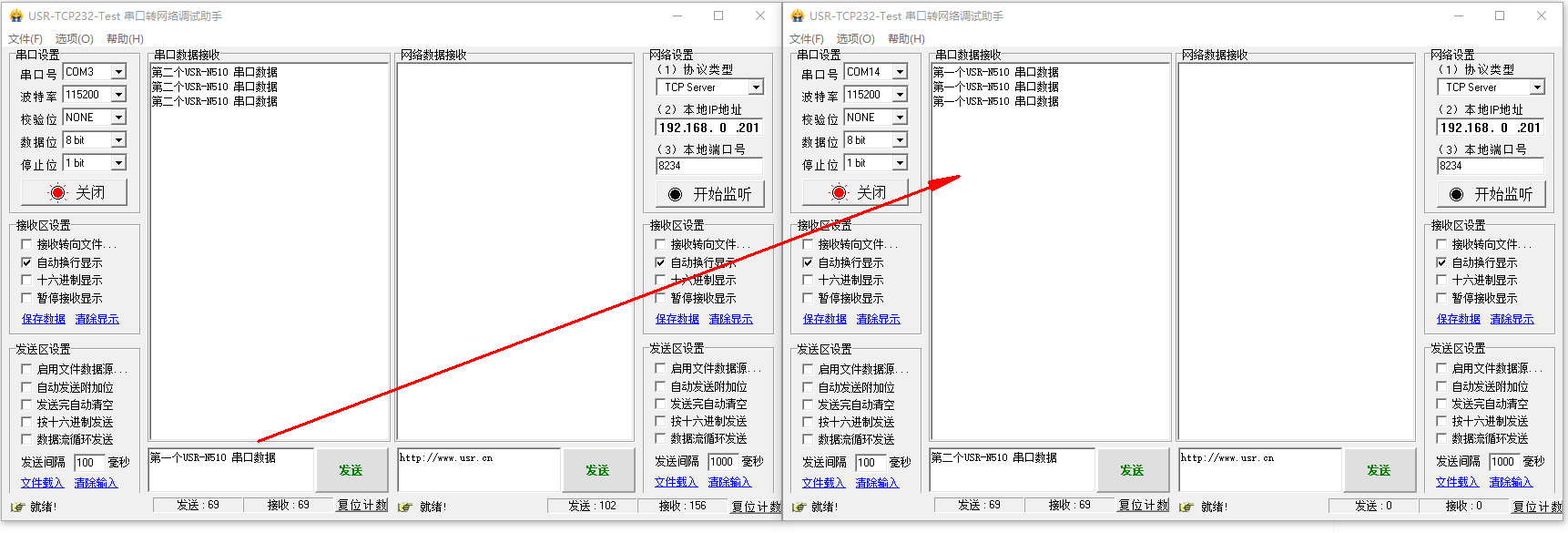

两个N510的2个网口用一根网线直连，两个N510的串口分别接USB-RS485串口线接电脑，打开2个串口助手，对应各自N510串口参数。

打开串口，相互发送数据。
