USR-N540-H7(一期)和虚拟串口局域网一对一通讯案例
2021-09-17


USR-N540-H7和虚拟串口局域网一对一通讯案例



一、资料下载

1、串口网络调试助手

2、USR-N540-H7设置软件

3、USR-N540-H7规格书

4、USR-N540-H7说明书

5、USR-N540-H7 AT指令集

6、虚拟串口软件下载地址





二、准备工作

1、USR-N540-H7产品  数量1

2、电源适配器 12V 数量1

3、网线 数量1

4、USB-RS485串口线 数量1

5、电脑 数量1



三、连接框图



四、硬件连接和电脑设置

1、硬件连接:

USR-N540-H7产品,USB-RS485串口一线接N540串口一,注意485接线线序,USB-RS485 A线接N540 串口一的A端子,USB-RS485 B线接N540 串口一的B端子,USB头插入电脑USB口。

N540网口选择一个网口通过网线直连电脑网口。检查所有连接无误后,给N54012V电源适配器供电。



2、指示灯状态:

1)POWER:电源指示灯,只要电源连接正常,指示长灯亮。

2)WORKWork指示灯,N540工作状态指示灯, N540正常工作,指示灯闪亮。

3)TX1:串口1发送指示灯

4)RX1:串口1接收指示灯

5)TX2:串口2发送指示灯

6)RX2:串口2接收指示灯

7)TX3:串口3发送指示灯

8)RX3:串口3接收指示灯

9)TX4:串口4发送指示灯

10)RX4:串口4接收指示灯



3、电脑设置:

11)电脑本地连接,IP设置和N540 IP同网段,N540默认IP192.168.0.7,网关192.168.0.1,电脑本地连接IPv4设置静态IP192.168.0.201,子网掩码255.255.255.0,网关192.168.0.1。禁用其他网卡。

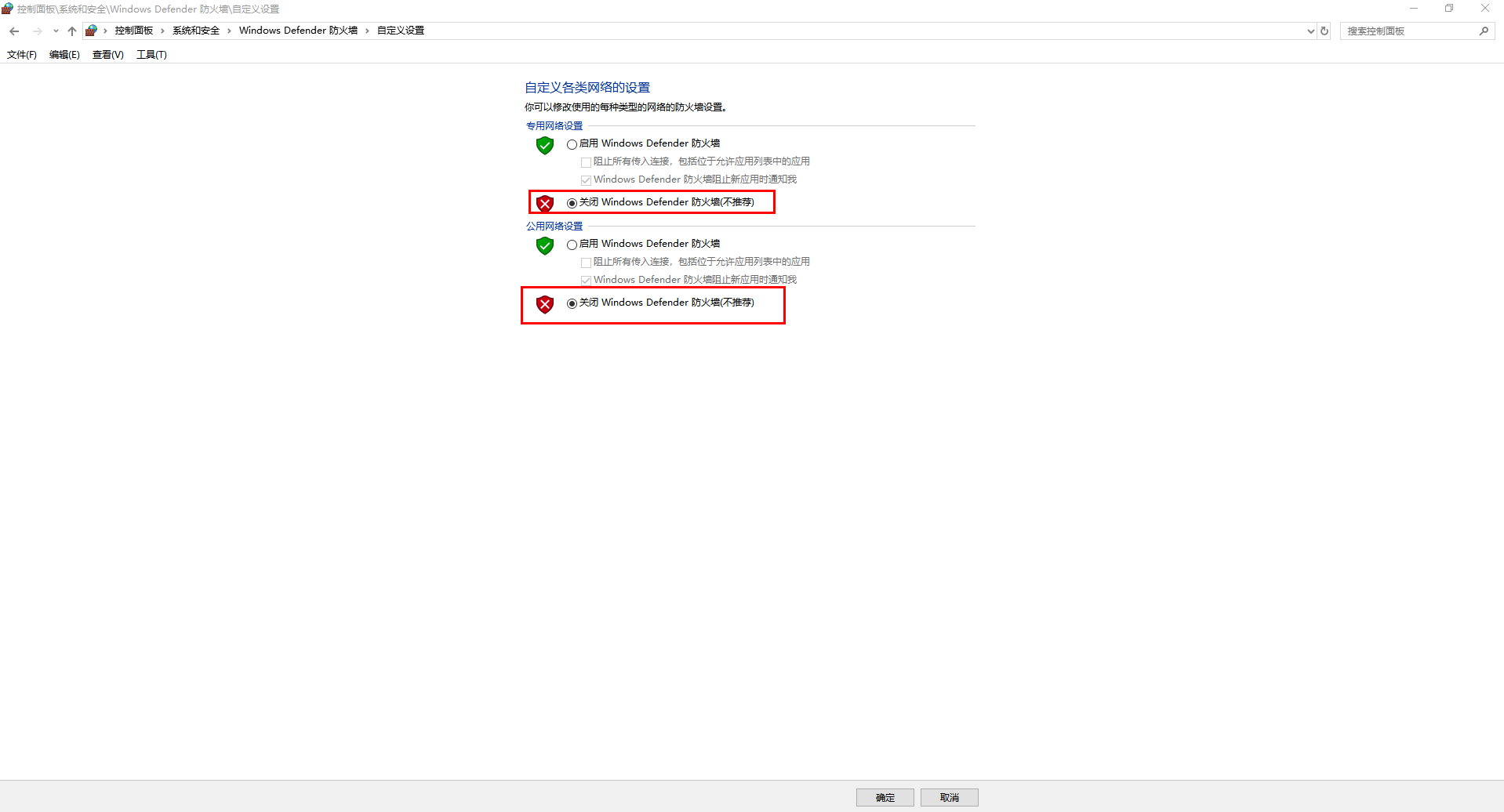

12)电脑关闭防火墙

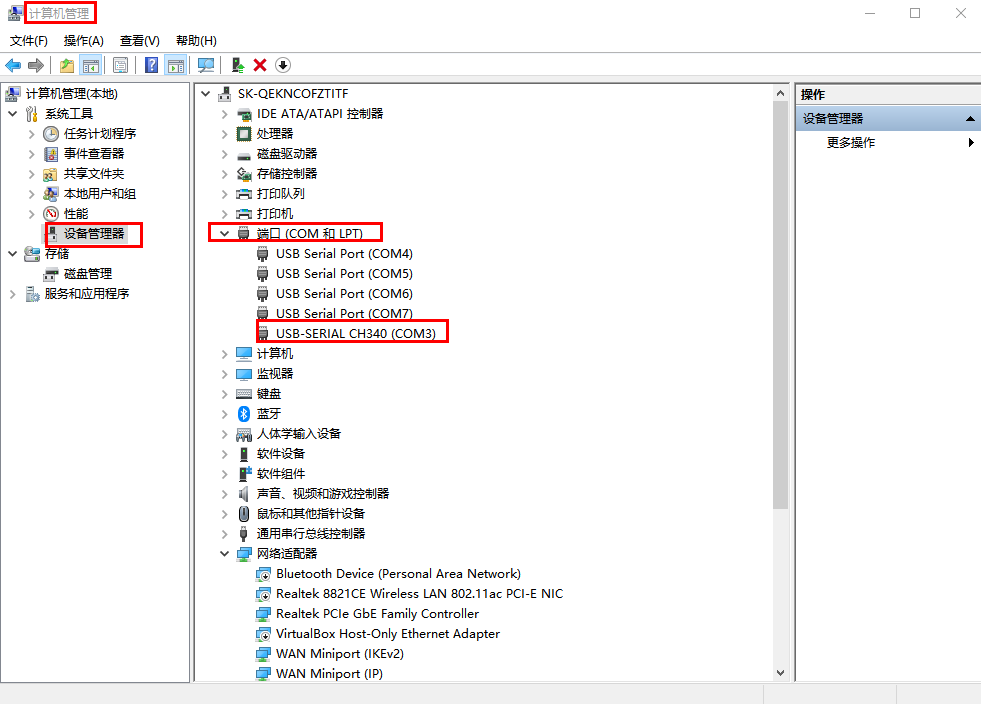

13)检查USR-RS485串口线的COM口号

点击电脑计算机,右击鼠标,点击设备管理器,查看端口,确认USB-RS485串口线的COM口号,有人测试电脑是COM3



五、产品参数设置



1、下载并打开H7系列配置软件:

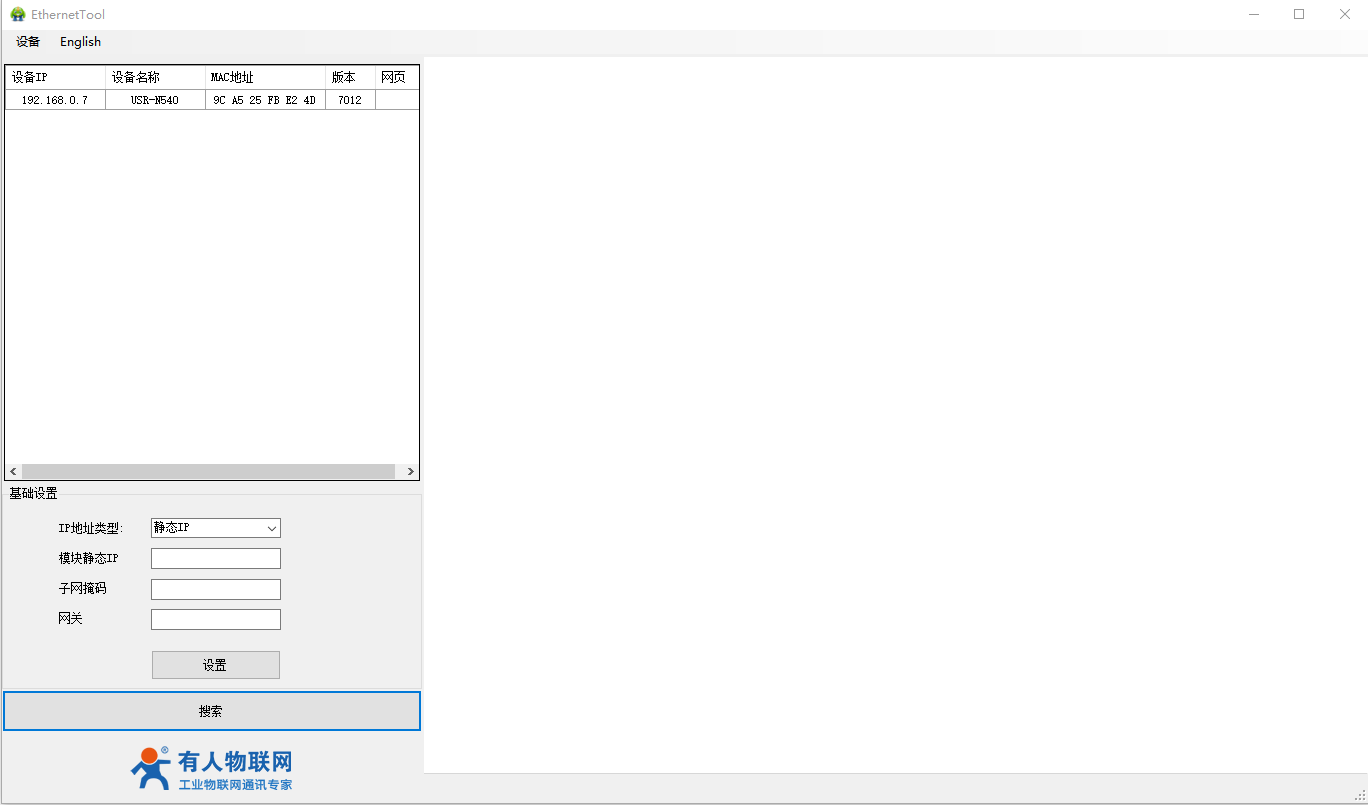

H7系列配置软件搜索N540设备,单击搜索

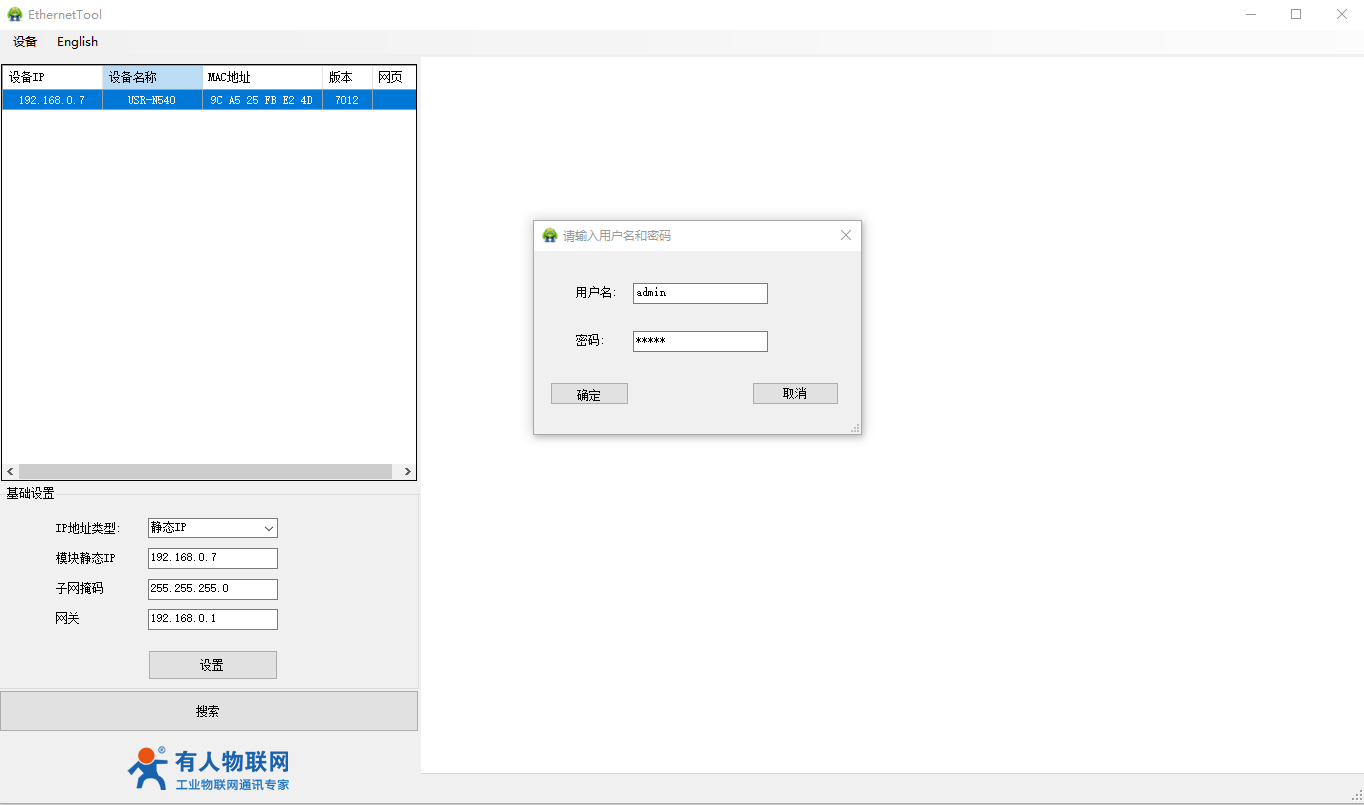

2、登录

输入用户名admin和密码admin,点击确定

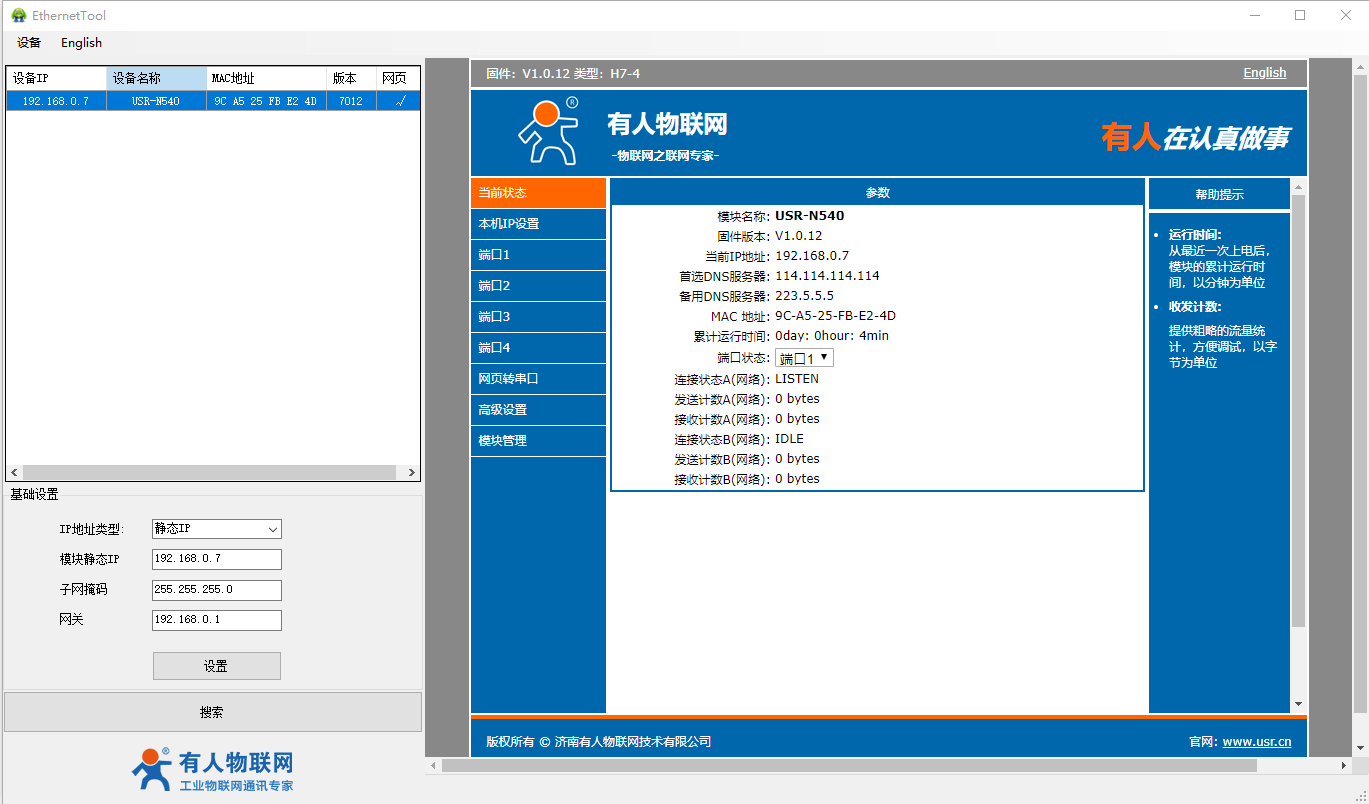

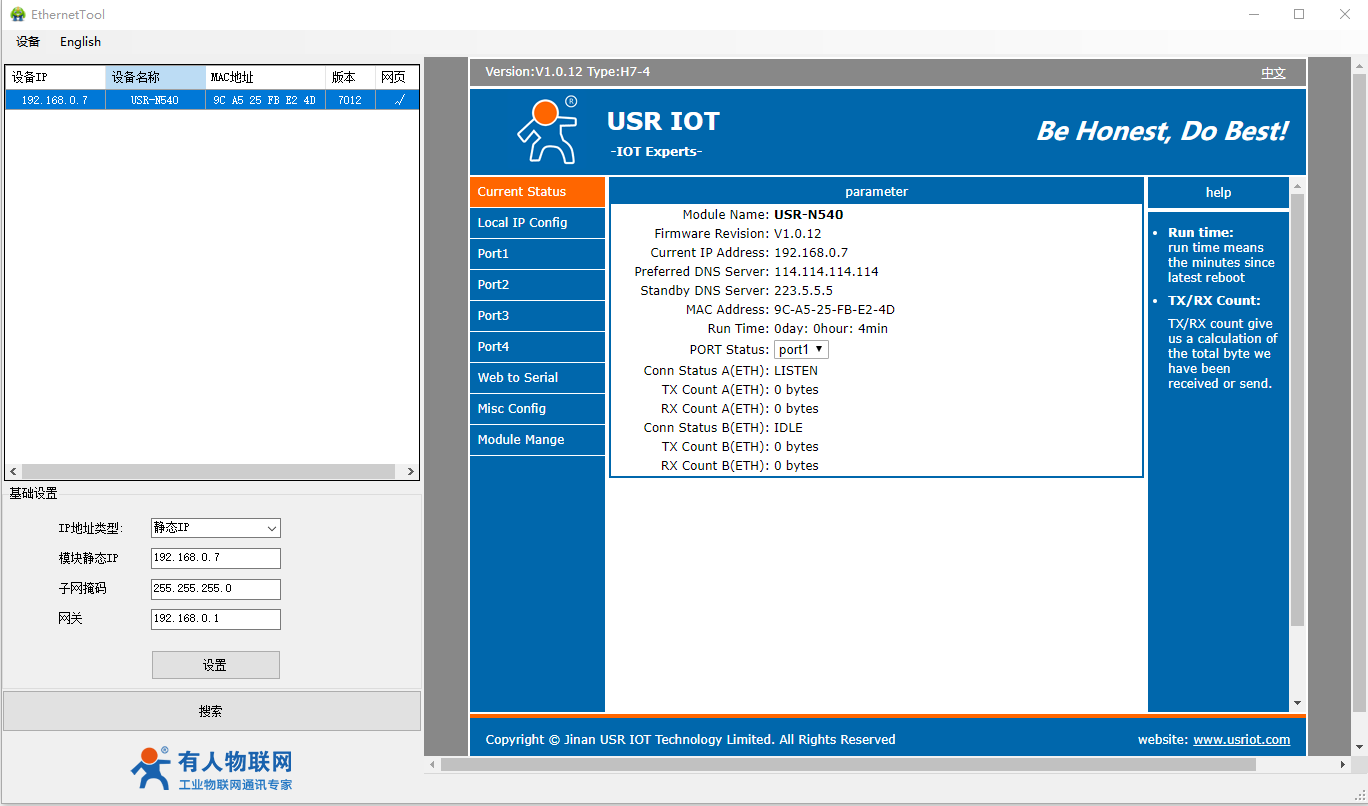

3、单击产品名称显示信息

显示IP 192.168.0.7之后,单击IP,右侧显示N540参数设置页面。





4、英文显示切换中文

英文切换中文,设置软件右上角点击中文显示,切换中文显示

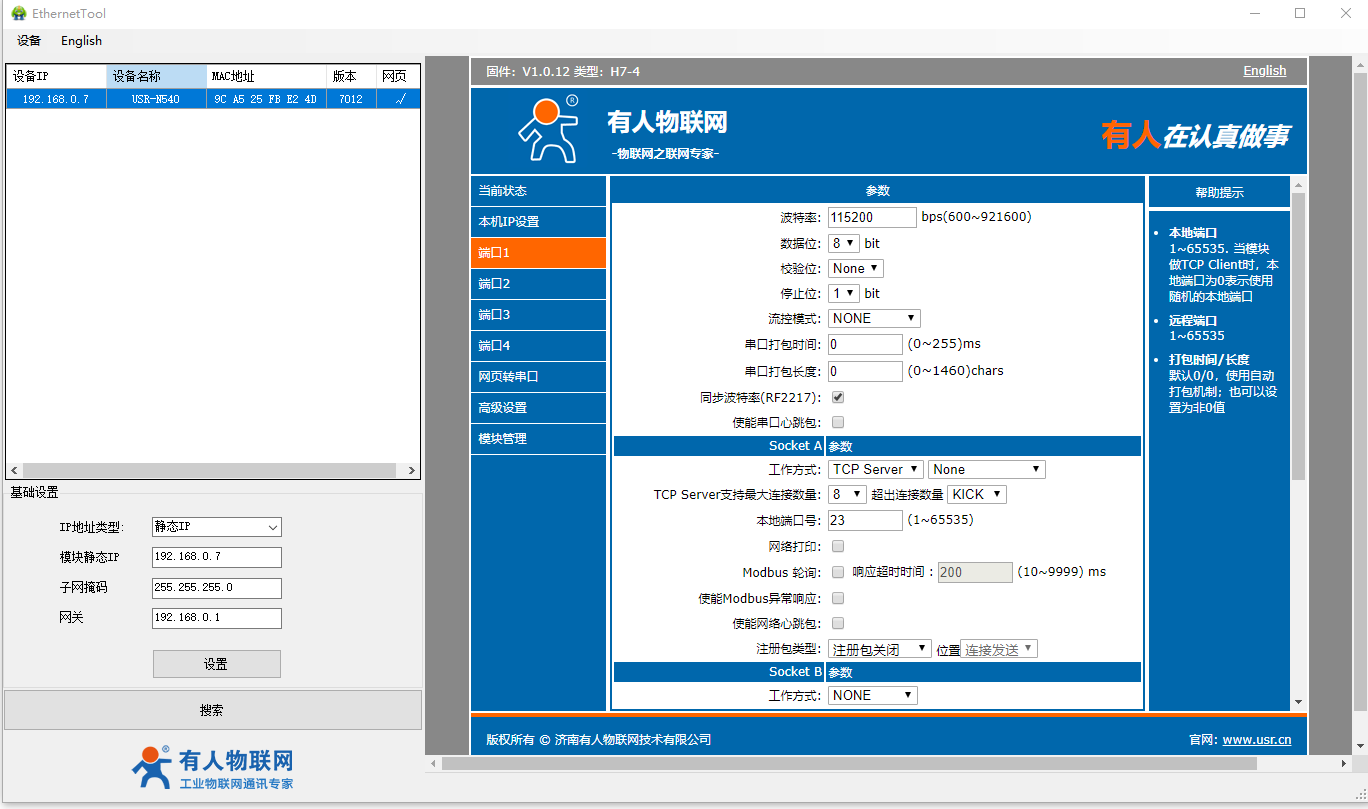

5、检查端口1的RS485参数

默认工作方式是TCP server,本地端口号23







六、数据调试

1、端口1工作方式TCP server

N540 RS485串口做TCP server,本地端口23

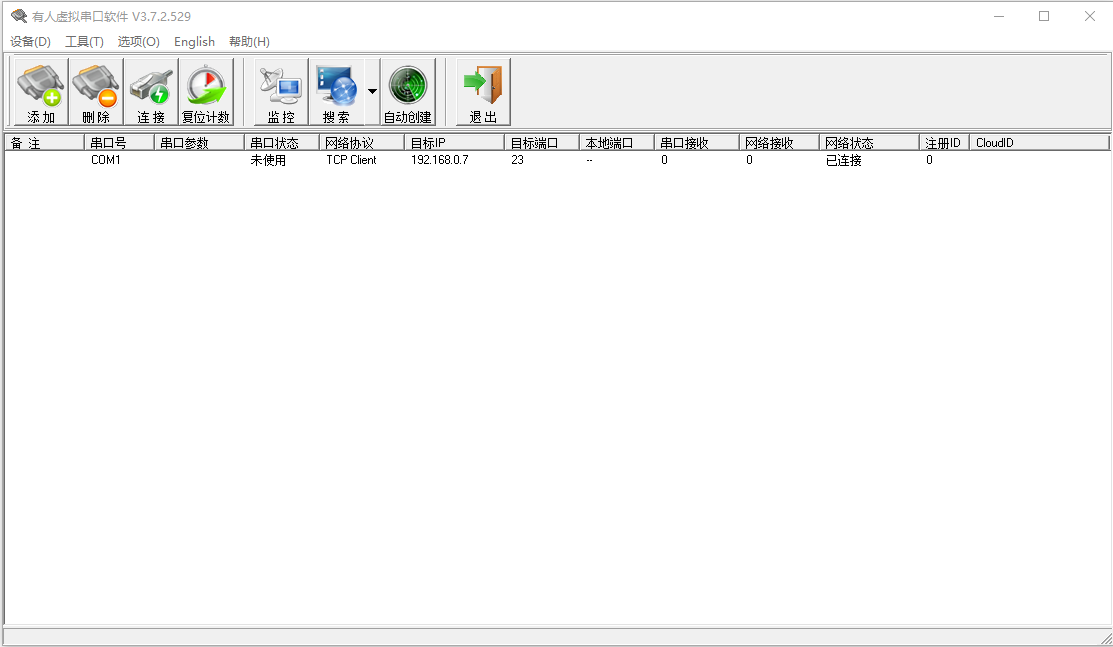

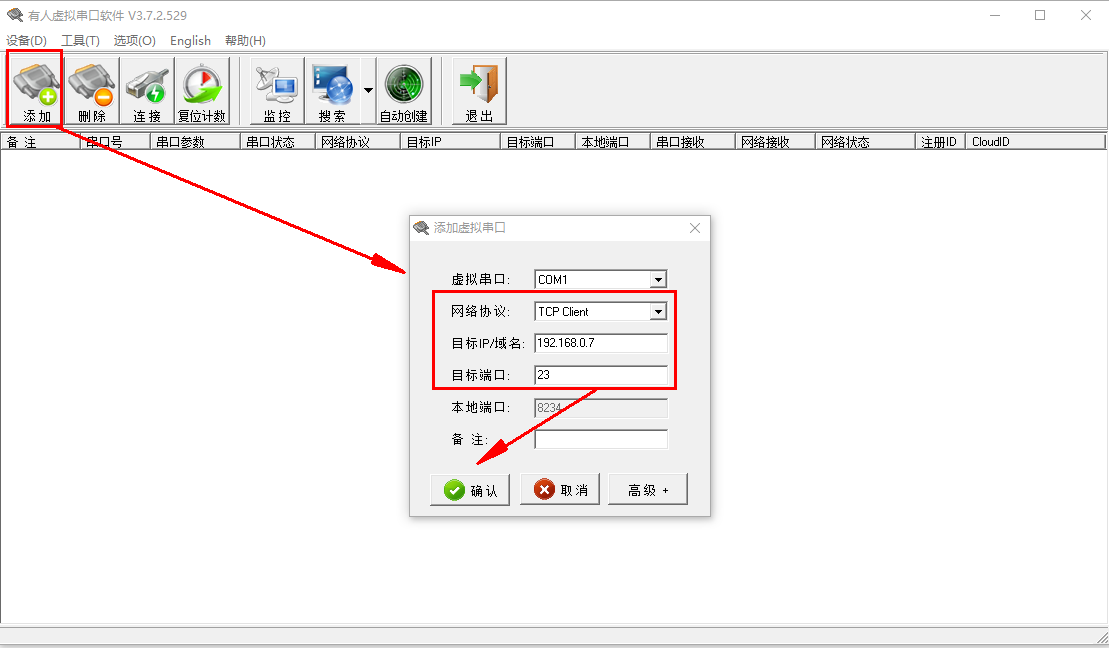

电脑下载的虚拟串口软件,添加一个虚拟串口COM1。远程IPN540IP,远程端口填N540的端口23







打开2个串口网络助手,一个用USB-RS485 串口线实际COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

另一个用虚拟串口COM1打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

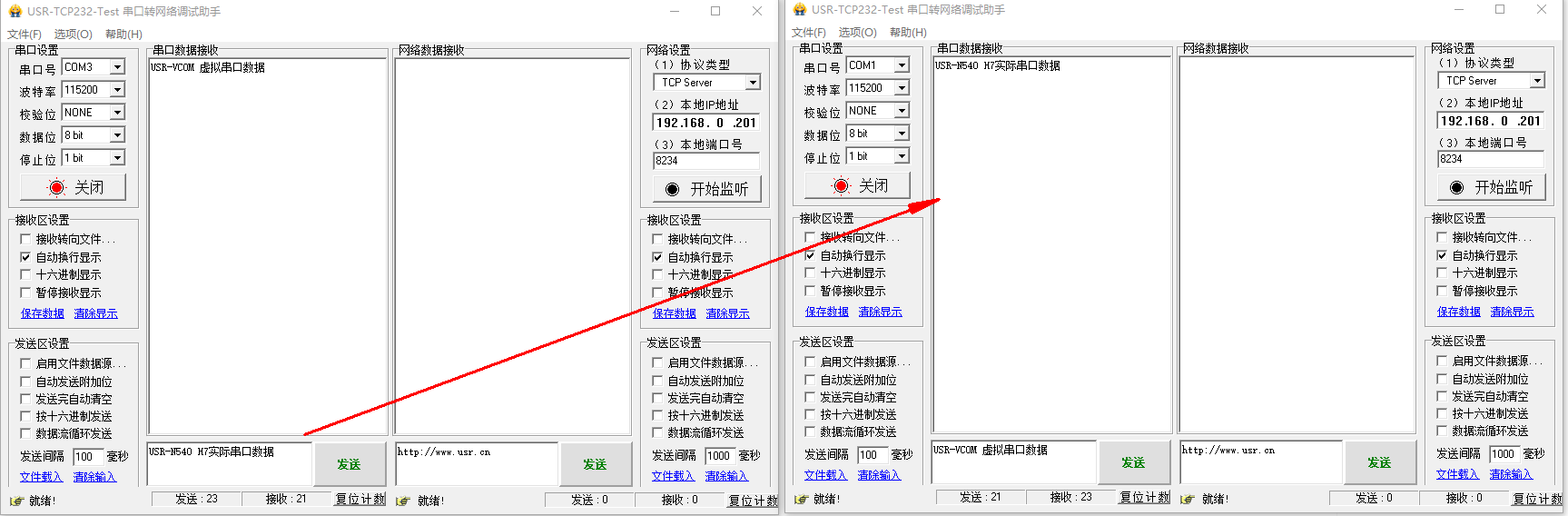

测试两个串口之间的数据传输,就是N540 485串口和虚拟串口之间的数据传输。



2、端口1工作方式TCP client

N540 RS485串口做TCP client设置参数,保存重启N540

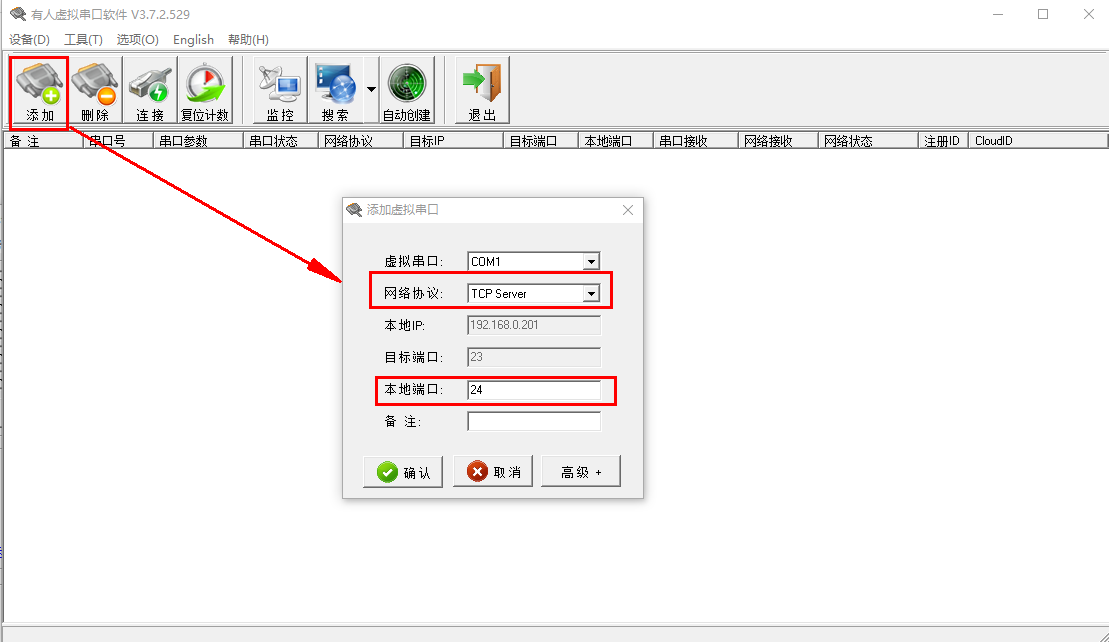

电脑下载的虚拟串口软件,添加一个虚拟串口COM1。做TCP server,本地端口填24







打开2个串口网络助手,一个用USB-RS485 串口线实际COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

另一个用虚拟串口COM1打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

测试两个串口之间的数据传输,就是N540 485串口和虚拟串口之间的数据传输。





3、端口1工作方式UDP server

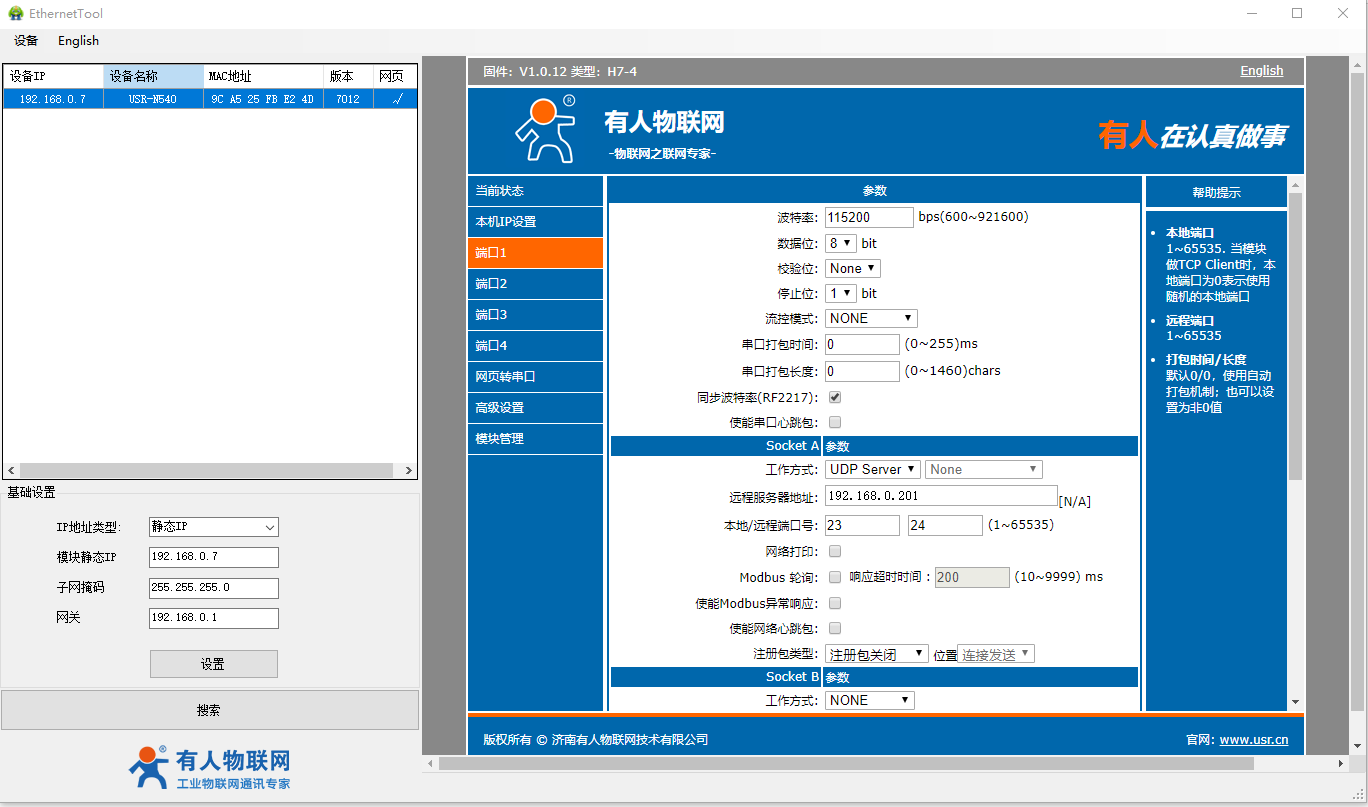

N540 RS485串口做UDP server设置参数,保存重启N540

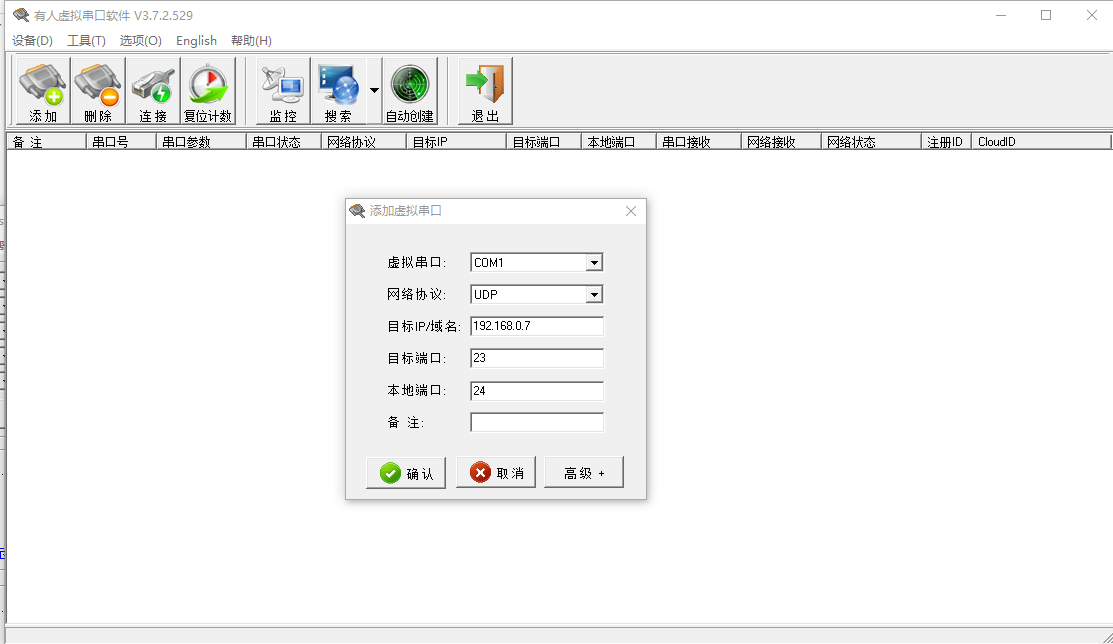

电脑下载的虚拟串口软件,添加一个虚拟串口COM1。目标IPN540IP,目标端口填N540的端口23。本地端口号填24





打开2个串口网络助手,一个用USB-RS485 串口线实际COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

另一个用虚拟串口COM1打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

测试两个串口之间的数据传输,就是N540 485串口和虚拟串口之间的数据传输。





4、端口1工作方式UDP client

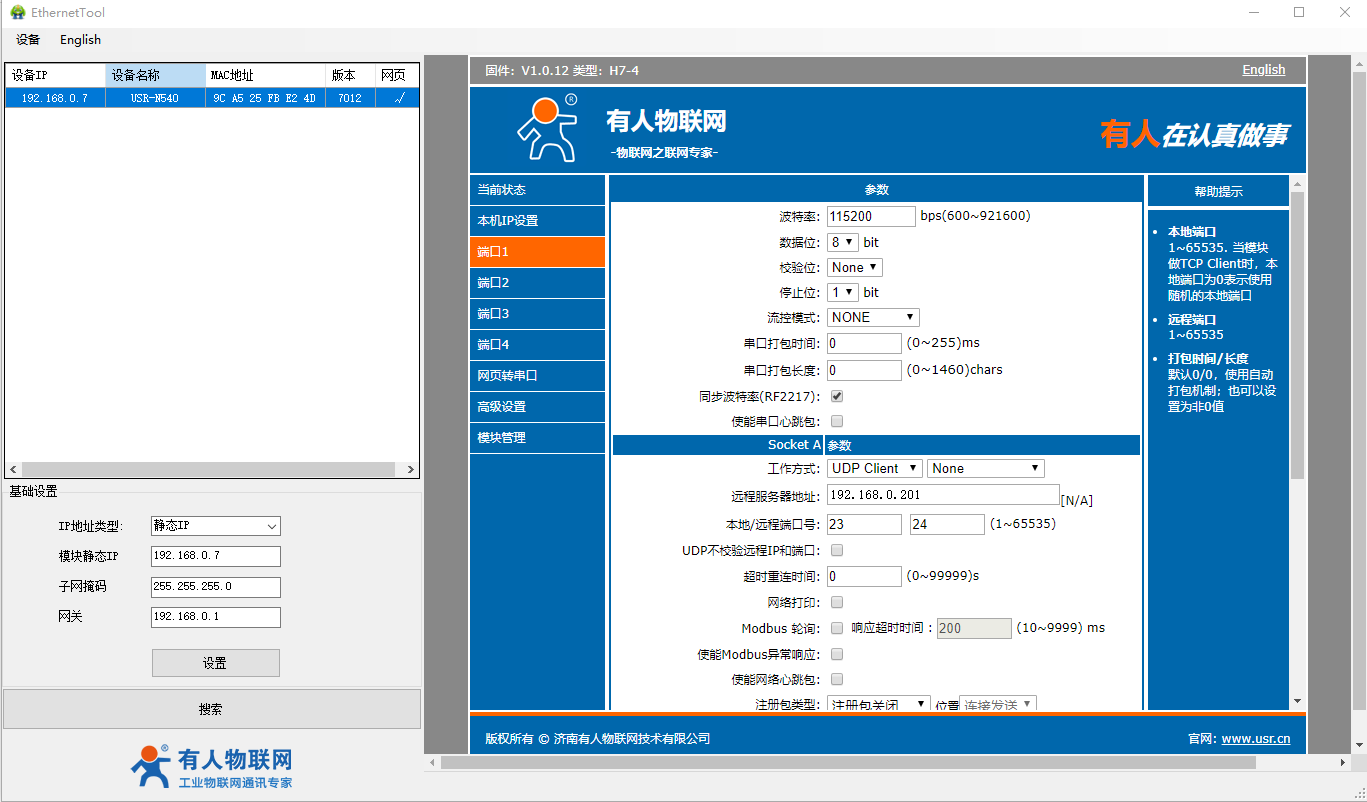

N540 RS485串口做UDP client设置参数,保存重启N540

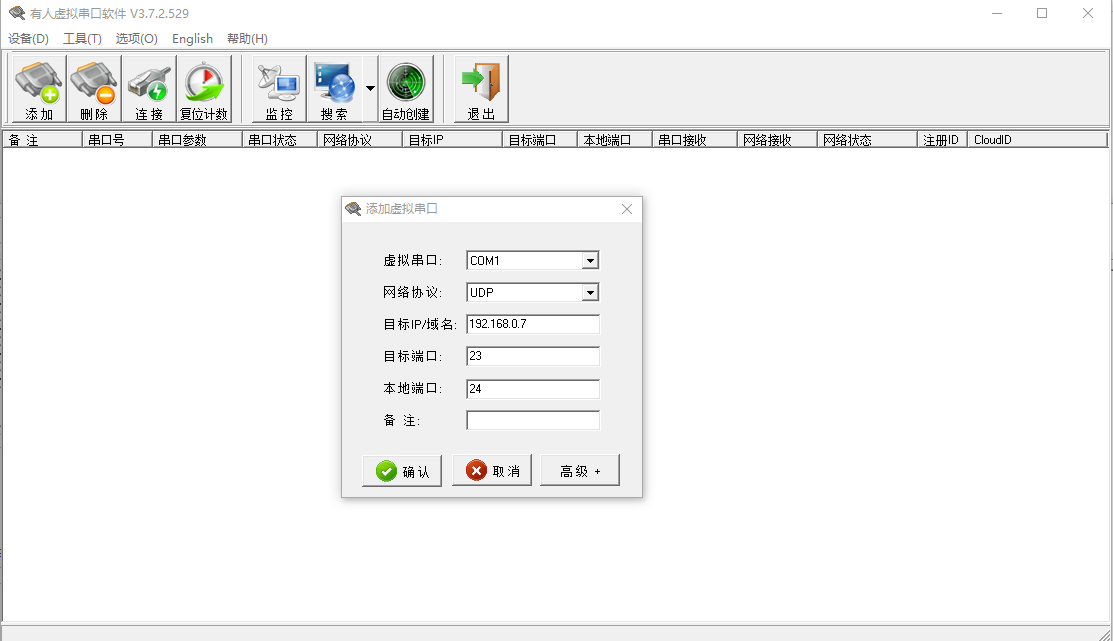

电脑下载的虚拟串口软件,添加一个虚拟串口COM1。目标IPN540IP,目标端口填N540的端口23。本地端口号填24





打开2个串口网络助手,一个用USB-RS485 串口线实际COM口打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

另一个用虚拟串口COM1打开,串口参数和RS485串口参数保持一致,波特率、数据位、停止位、校验位。

测试两个串口之间的数据传输,就是N540 485串口和虚拟串口之间的数据传输。
