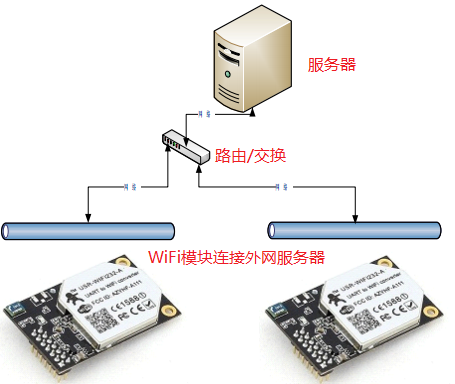

通信示意图：

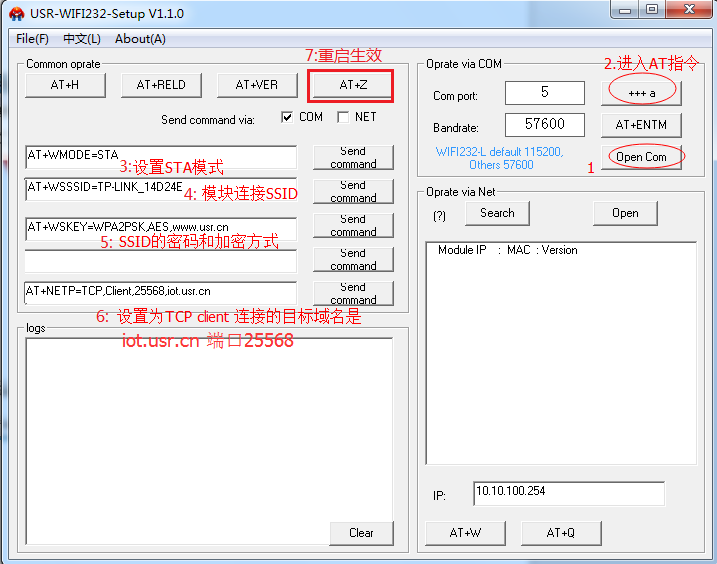

1：使用AT指令设置参数：

设置模块加入路由器，并且设置目标域名和通信端口（模块串口连接电脑的串口，然后设置参数。）设置软件下载链接：http://www.usr.cn/Download/91.html

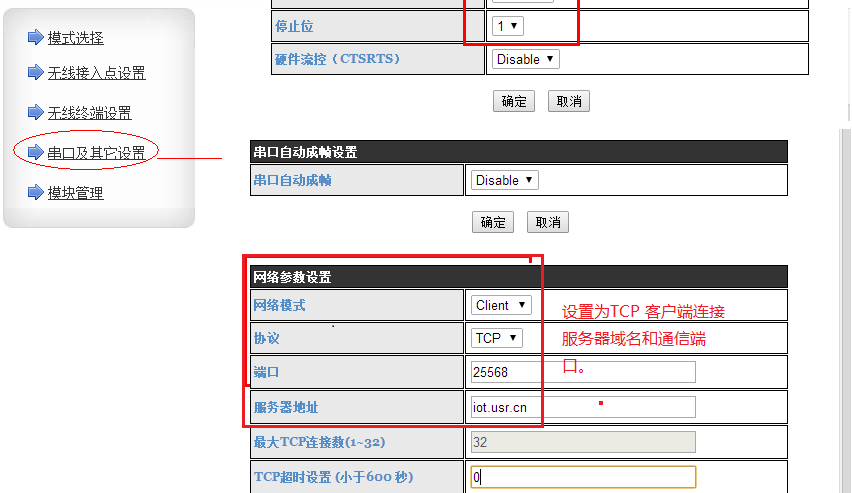

2：使用网页设置加入路由器方法连接：http://www.usr.cn/Faq/76.html。前提是保证设置连接的路由器可以上网。

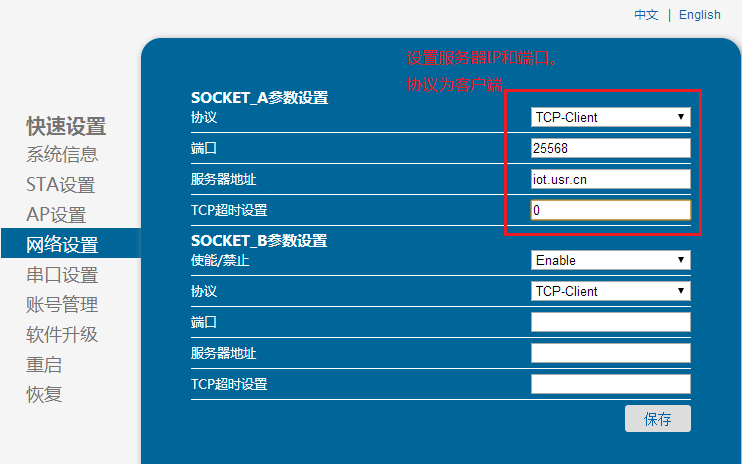

低功耗的网页设置：加入路由器方法参照连接http://www.usr.cn/Faq/62.html。



3：连接服务器的设置方法：

3.1：远程桌面连接服务器：

3.2：服务器打开网络调试助手软件，设置网络协议为TCP 服务端。监听本地端口25568.WiFi模块主动向服务器发起链接，可以在连接对象看到模块发起的链接地址。

3.3：服务器接收和发送WiFi模块的串口数据。

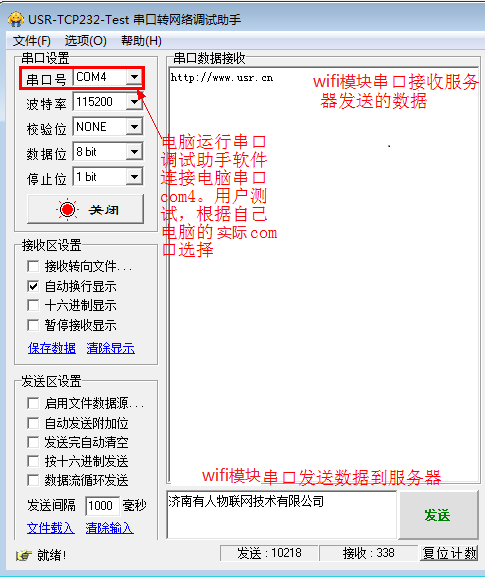

3.4：电脑串口连接WiFi串口，测试电脑的串口号为com 4.

以上是服务器发送数据和接收数据：以下使用电脑串口连接WiFi串口串口，电脑运行串口调试软件，进行发送和接收服务器的数据。

4：以上是使用的网络调试助手连接测试的，以下在服务器上运行虚拟串口软件。该使用主要是为了配合用户串口设备串口软件使用。

虚拟串口软件设置方法和使用网络调试助手软件设置方式相同：

服务器中设置虚拟串口软件和串口调试助手软件;

电脑串口助手可以接收到服务器虚拟com口发送的数据。
