USR-N510-H7-4连接路由器实现局域网数据通讯

1. 资料下载：

N510-H7说明书：

N510-H7软件设计手册：

N510-H7设置软件下载：https://www.usr.cn/Download/383.html

串口网络二合一调试助手：https://www.usr.cn/Download/27.html

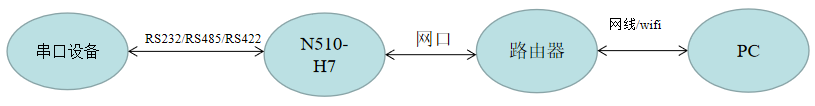

2. 网络拓扑图

1>N510-H7通过网线连接路由器

2>PC通过网线或者wifi连接路由器

3>N510-H7和PC在同一个局域网中

注：本案例中的串口设备用PC端的串口调试软件替代

3. 前期准备工作：一定关闭电脑端防火墙、杀毒软件以及禁用多余的网卡，否则会造成无法建立socket连接或者无法正常的数据通讯

如何关闭防火墙:https://zhidao.baidu.com/question/1496426678993786539.html

如何禁用多余网卡：https://zhidao.baidu.com/question/47475708.html

4. N510-H7端设置

1>硬件连接：N510-H7的串口通过USB转232/485/422连接到电脑上，电脑和N510-H7接在同一个路由器上

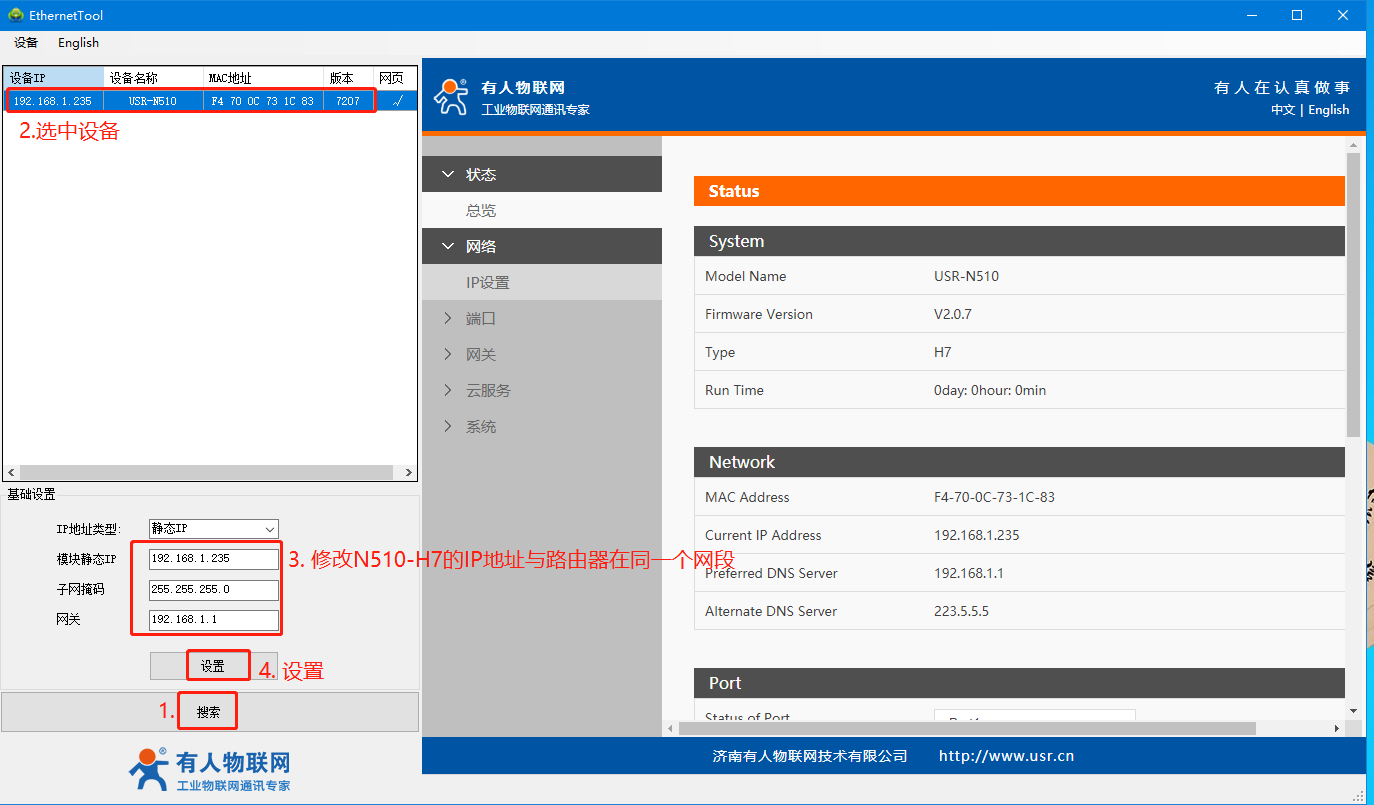

2>打开N510-H7设置软件，搜索---选中设备---修改IP地址--设置参数

3>重新搜索设备--双击设备--用户名/密码（admin/admin）--查看N510-H7的参数

4>串口参数设置：端口1---串口，本案例中用的是RS232串口，波特率修改为9600，保存并应用。在实际应用中，串口参数需要和真实的串口设备保持一致。

注意：选择继续配置，不要选择立即重启

4>设置socket（网络）参数：在本案例中保持N510-H7的默认参数

5>其他的参数也保持默认即可

6>重启N510-H7：系统---管理---重新启动；等待模块重新启动后，可以重新打开设置界面看看，参数是否修改成功。

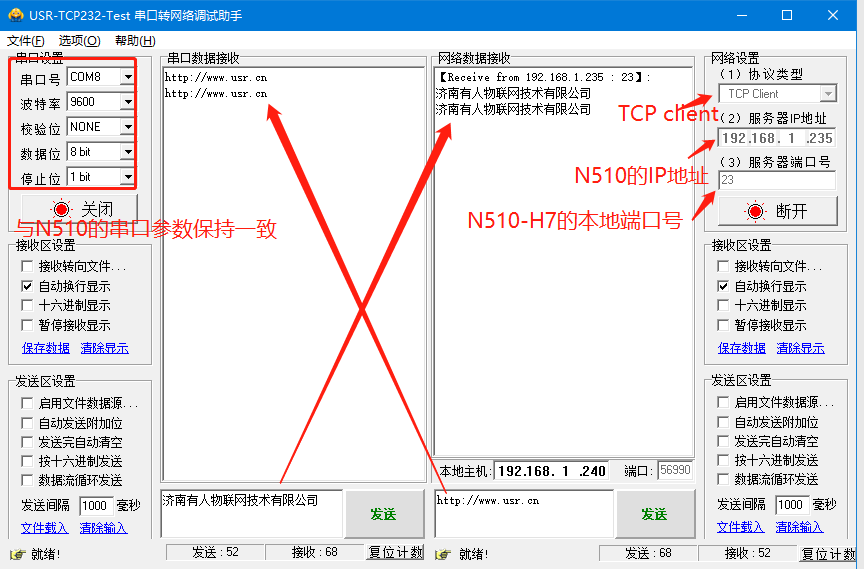

5. 通讯测试

打开串口网络二合一调试工具，实现串口与网络端的双向数据传输。
