USR-N5xx 系列网络AT指令使用
2022-06-10


USR-N5xx-H7系列网络AT指令使用

. 所需资料

1N520-H7说明书:https://www.usr.cn/Download/1108.html

2N520-H7设置软件:https://www.usr.cn/Download/383.html

3. N520-H7AT指令集:https://www.usr.cn/Download/1110.html

3. 串口调试助手:http://www.usr.cn/Product/78.html

. 设备连接

 将N520-H7串口通过串口转USB线与PC相连接,通过网线将 N520-H7的网口和PC 的网口相连接,检测硬件连接无错误后,接入我们配送的电源适配器,给 N520-H7 供电。

. 具体操作

1. 按路径:控制面板——>网络和Internet——>网络和共享中心

“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡,并关闭电脑杀毒软件。

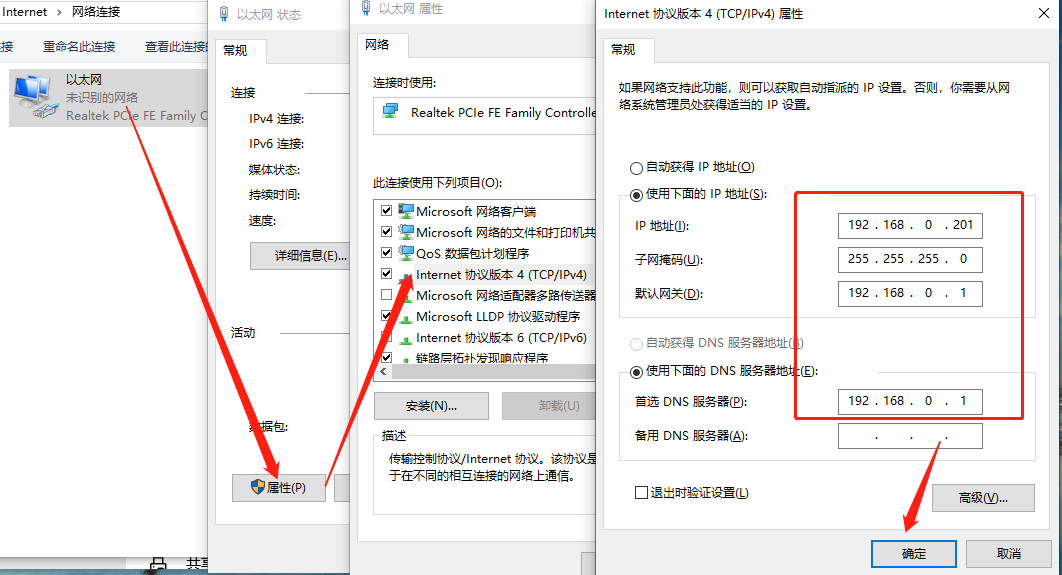

2.  给电脑设置静态IP,设置成与N520-H7同一网段,IP:192.168.0.201,子网掩码255.255.255.0,默认网关:192.168.0.1,N520-H7默认IP:192.168.0.7。

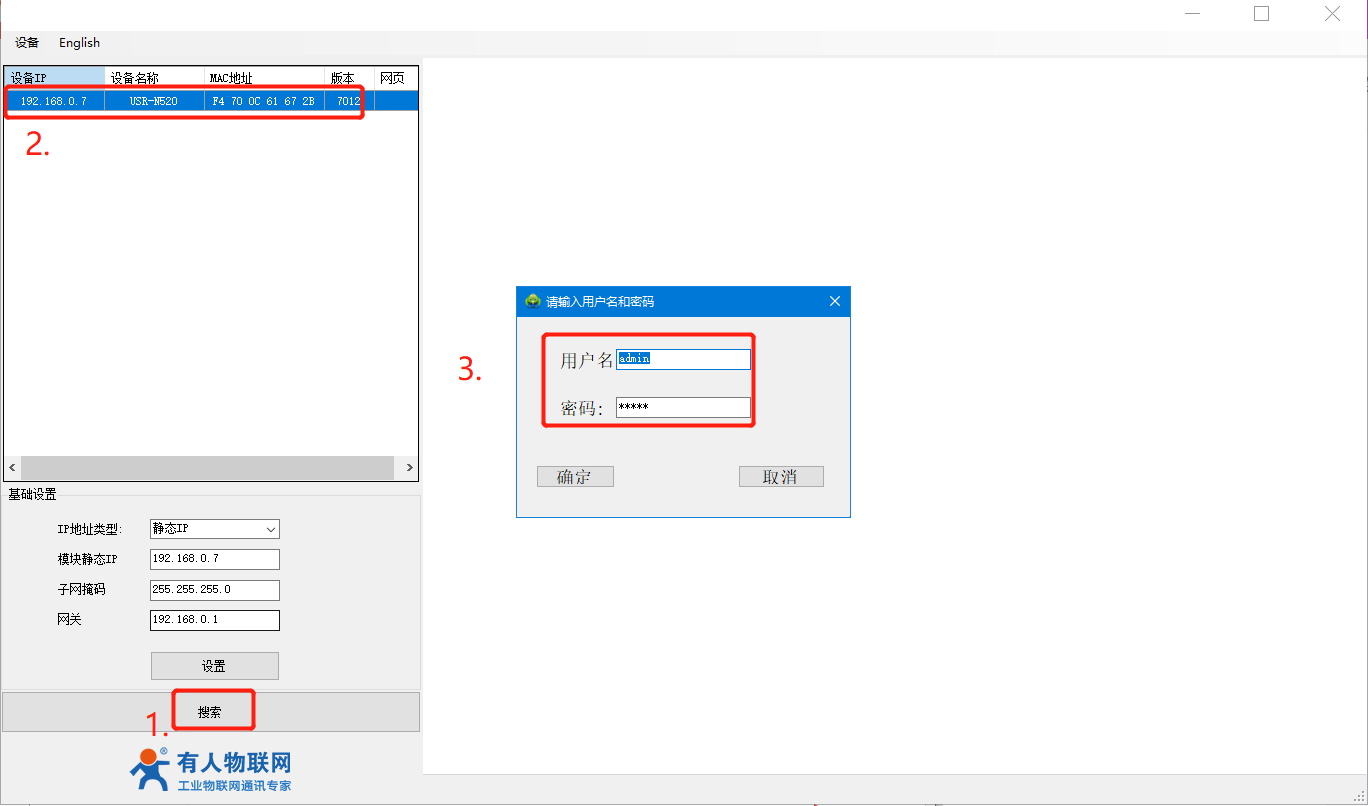

3. 搜索设备:打开步骤1中的设置软件,点击搜索设备,可看到搜索到的设备,点击选中,填写用户名(admin)密码(admin)可看到N520-H7的参数

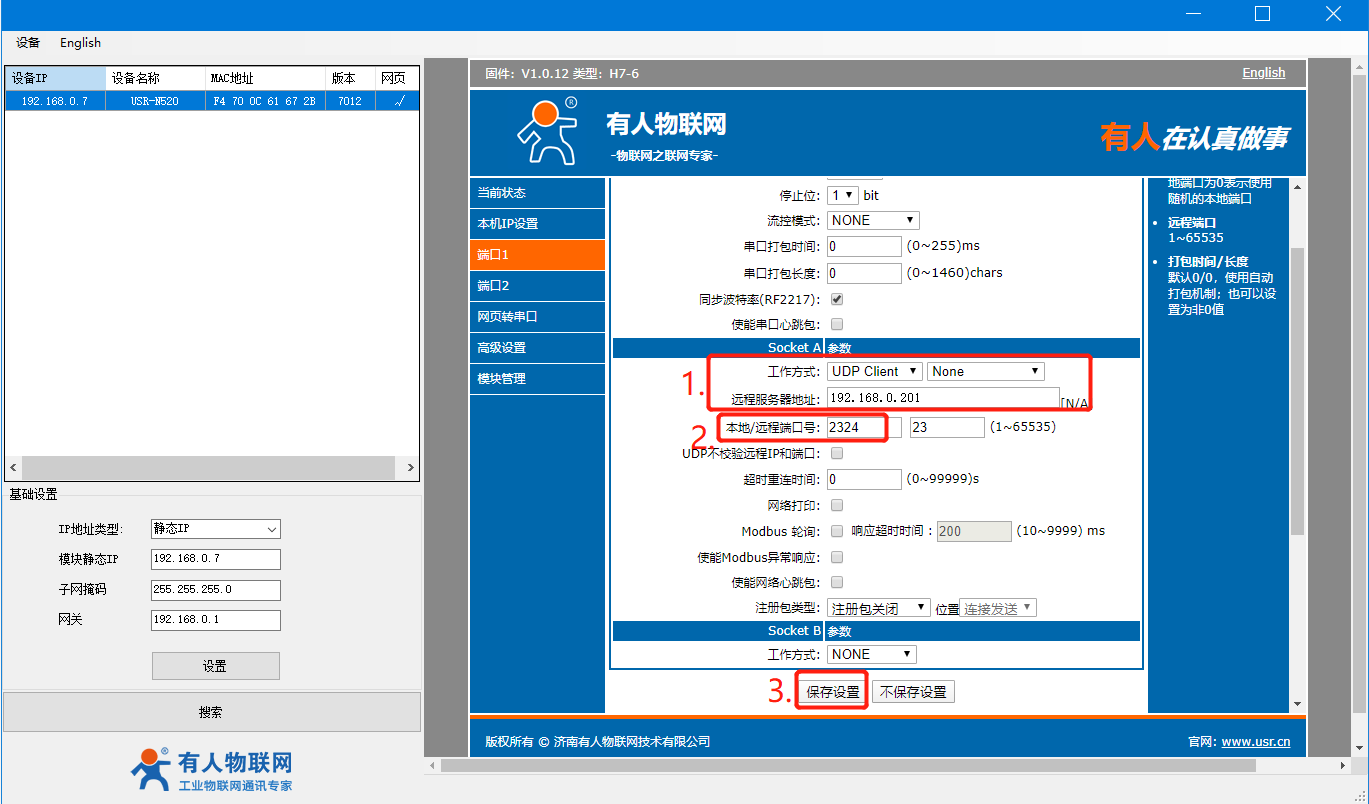

4. 设置参数:工作方式选择UDP,目标IP:192.168.0.201,远程端口:2324,点击端口1设置保存参数,然后点击设备重启,重启设备使参数生效

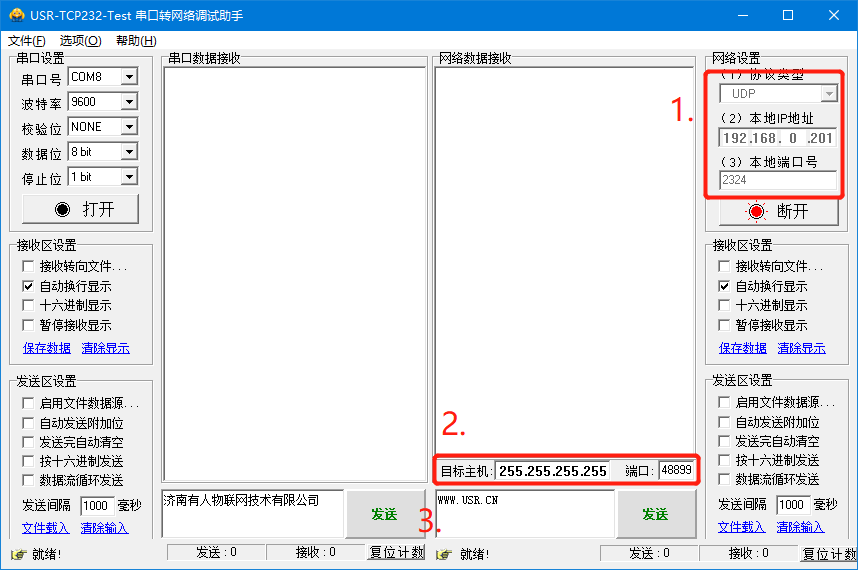

5.  打开串口调试助手,网络设置为UDP协议类型,本地IP为192.168.0.201,本地端口:2324,点击连接,更改目标主机IP:255.255.255.255,端口:48899,通过广播的方式发送搜索关键字WWW.USR.CN(区分大小写)

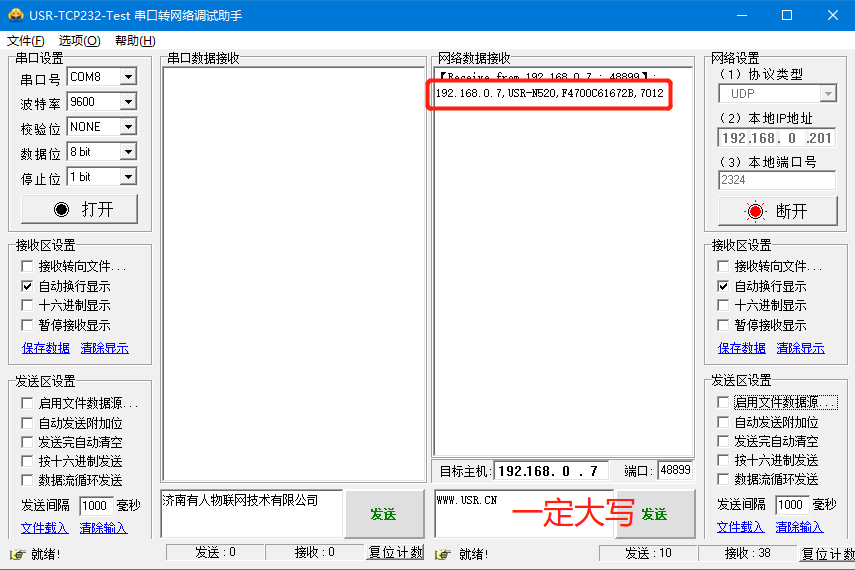

6.  如下图所示,可搜索到N520-H7IP,MAC地址,名称,版本号,目标主机也变为搜索到的N520-H7IP

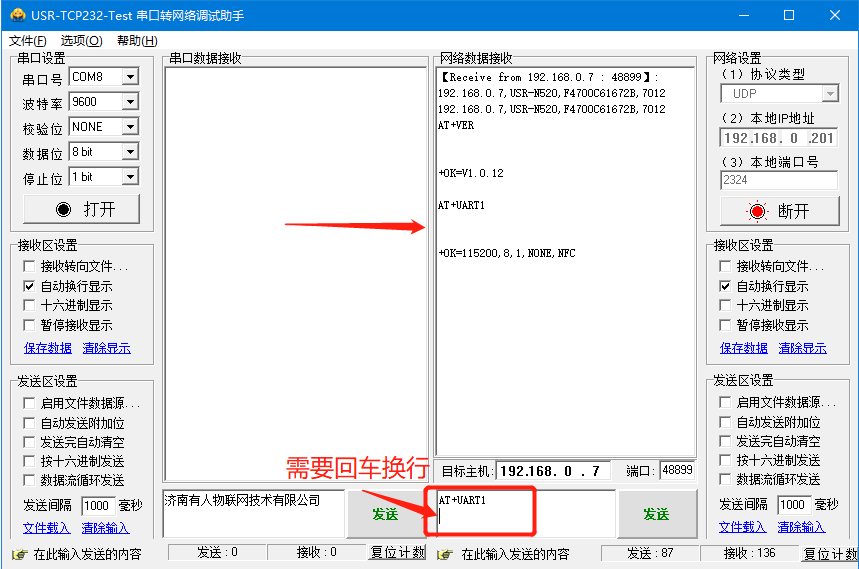

7.  查询参数:根据AT指令集发送标准AT指令,AT+VER查询版本号,AT+UART1查询串口参数AT指令后加回车换行)
