USR-DR216 点对点配置案例
2022-05-16


USR-DR216点对点配置案例

1需要下载的软件和说明书

产品说明书:https://www.usr.cn/Download/1149.html

配置软件https://www.usr.cn/Download/1153.html

TCP232-TES串口及网络调试助手软http://www.usr.cn/Download/27.html
DR216与LG220集中器网关组网功能说明书:https://www.usr.cn/Download/1150.html

2:硬件连接

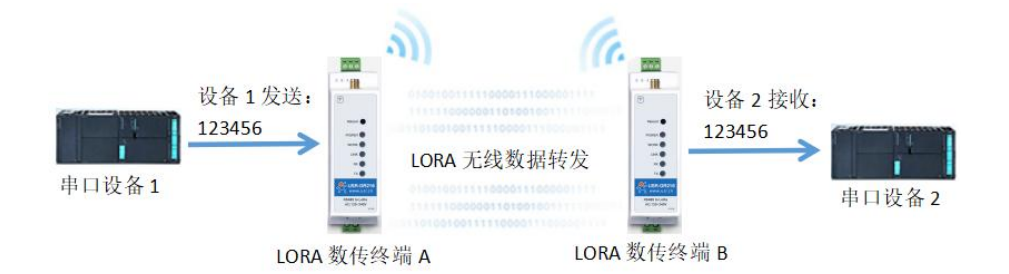

使用RS485串口线分别将LoRa数传终端AB接入串口设备(以PC机代替),给LoRa数传终端装上天线,然后给LoRa数传终端上电。



3DR216参数设置



实现点对点通讯发送方和接收方需满足 3 个条件: l



速率等级相同(SPD) l

信道一致(CH) l

目标地址相同(ADDR)或为广播地址(65535)

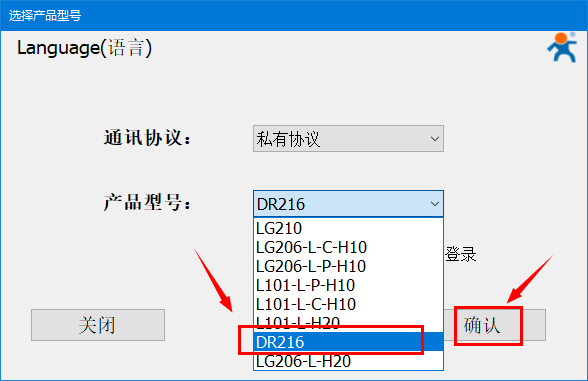

打开LoRa设置软件选择DR216, 开始依次配置两个216。

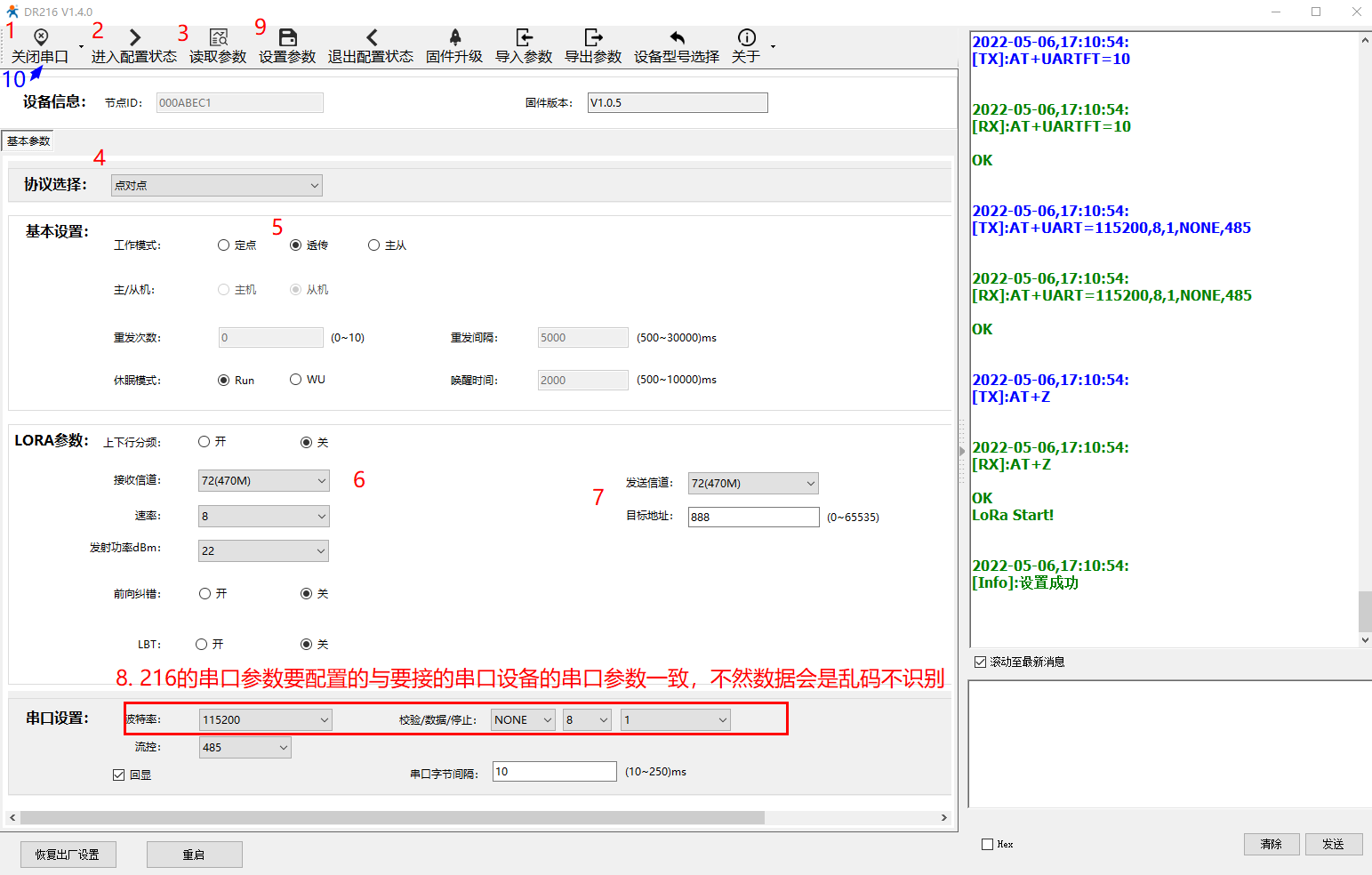

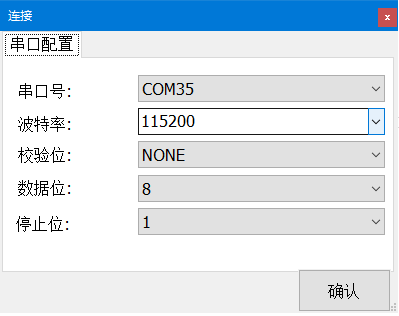

点击打开串口(选择A、B对应的串口号,DR216默认串口参数:115200,None,8,1,NFC)、进入配置状态、读取参数、配置速率等级8,信道72,目标地址888, 串口设置中的参数配置为您实际要连接的串口设备的串口参数, 点击设置所有参数,关闭串口。





注:若提示设置失败,则重新点击“一键设置所有参数”,再次进行设置;当设置成功后想要再次进行参数修改,需要重新进入配置状态。

4、透传测试

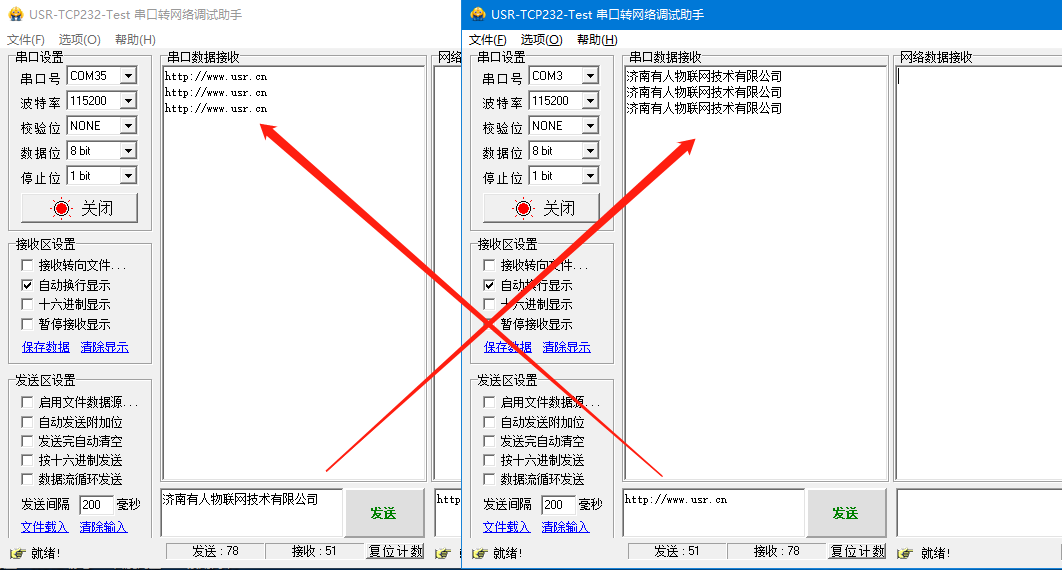

3)启动两个USR-TCP232-Test(模拟串口设备1,2)分别连接LoRa数传终端AB的串口,使用串口设备1发送数据串口设备2可接收数据(反之亦然),通信效果如下图所示:
