USR-DR216定点模式通信配置案例

1：需要下载的软件和说明书

产品说明书：https://www.usr.cn/Download/1149.html

配置软件：https://www.usr.cn/Download/1153.html

TCP232-TES串口及网络调试助手软：http://www.usr.cn/Download/27.html
DR216与LG220集中器网关组网功能说明书：https://www.usr.cn/Download/1150.html

2：硬件连接

使用RS485串口线分别将LoRa数传终端A、B接入串口设备（以PC机代替），给LoRa数传终端装上天线，然后给LoRa数传终端上电。

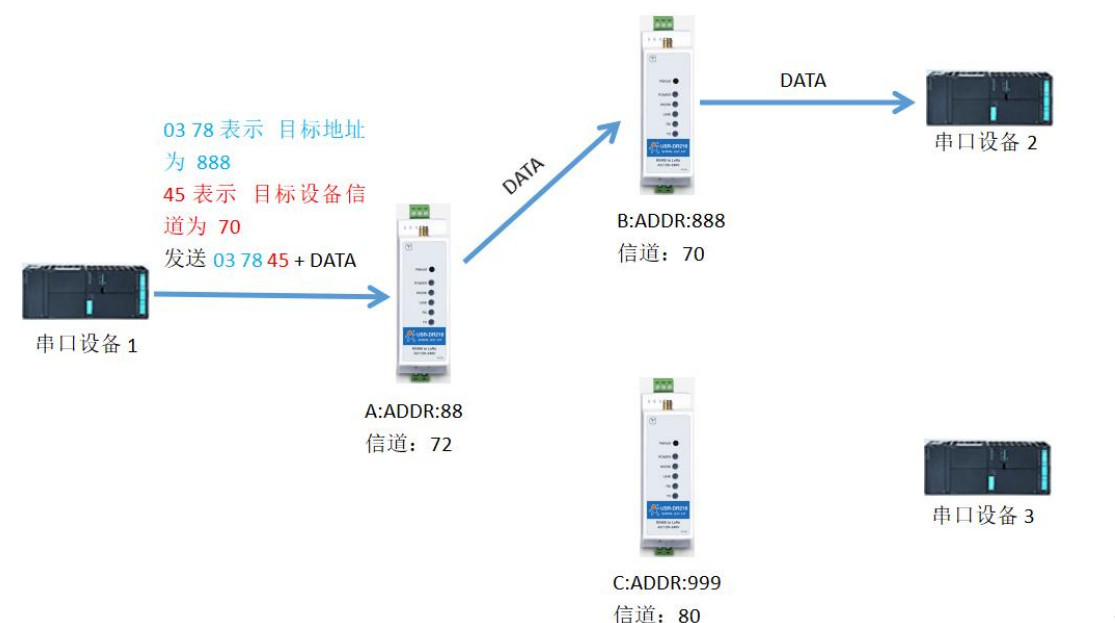

如下图所示，当一台 LoRa 数传终端 A（目标地址（ADDR）：88，信道(CH)：72）想向另一台 LoRa 数传终端 B（目标地址（ADDR）： 888，信道(CH)：70）发送数据 DATA(123456),则只需要按照 16 进制发送（03 78 46 31 32 33 34 35 36），则 LoRa 数传终端 B 接收到 数据（31 32 33 34 35 36）。



3：LG206参数设置

l 通讯双方需使速率等级相同（SPD）保持一致

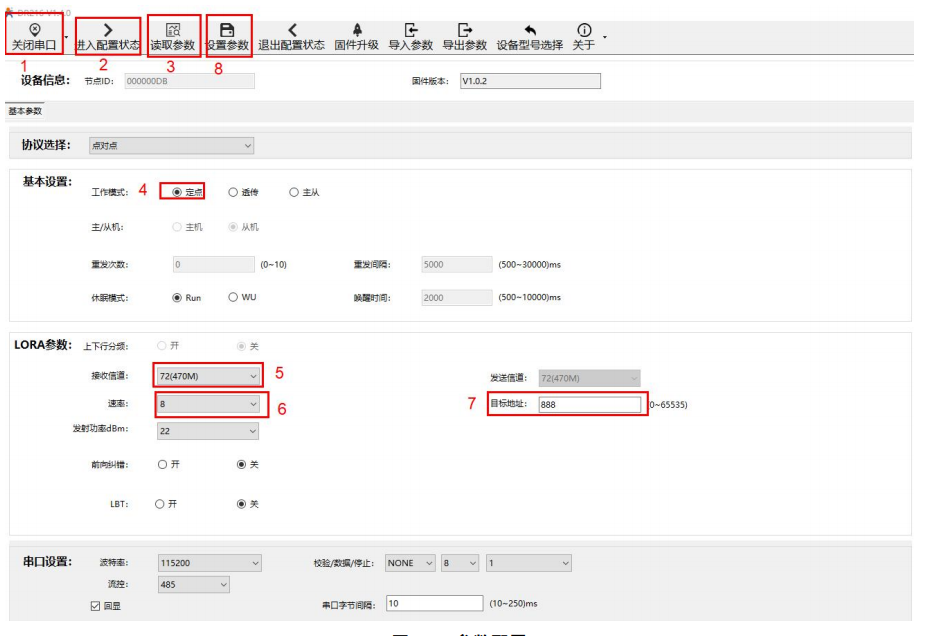

打开LoRa设置软件→ 选择DR216 → 依次点击打开串口(选择A对应的串口号，串口参数：115200,None，8,1,NFC) → 进入配置状态 → 读取参数 → 配置参数 （设备A：定点模式，速率8，信道72，目标地址88）→ 设置所有参数 → 关闭串口。





根据上面的步骤打开设备B的串口，配置设备B的参数为：定点模式，速率8，信道70，目标地址888。



注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置；当设置成功后想要再次进行参数修改，需要重新进入配置状态。

4、数据测试

启动两个USR-TCP232-Test（模拟串口设备1,2）分别连接LoRa数传终端A、B的串口，使用串口设备1发送数据串口设备2可接收数据（反之亦然）。



LoRa 数传终端 A（目标地址（ADDR）：88，信道(CH)：72）想向另一台 LoRa 数传终端 B（目标地址 （ADDR）：888，信道(CH)：70）发送数据 DATA(123456),则只需要按照 16 进制发送（03 78 46 31 32 33 34 35 36），则 LoRa 数传终端 B 接收到数据（31 32 33 34 35 36）。

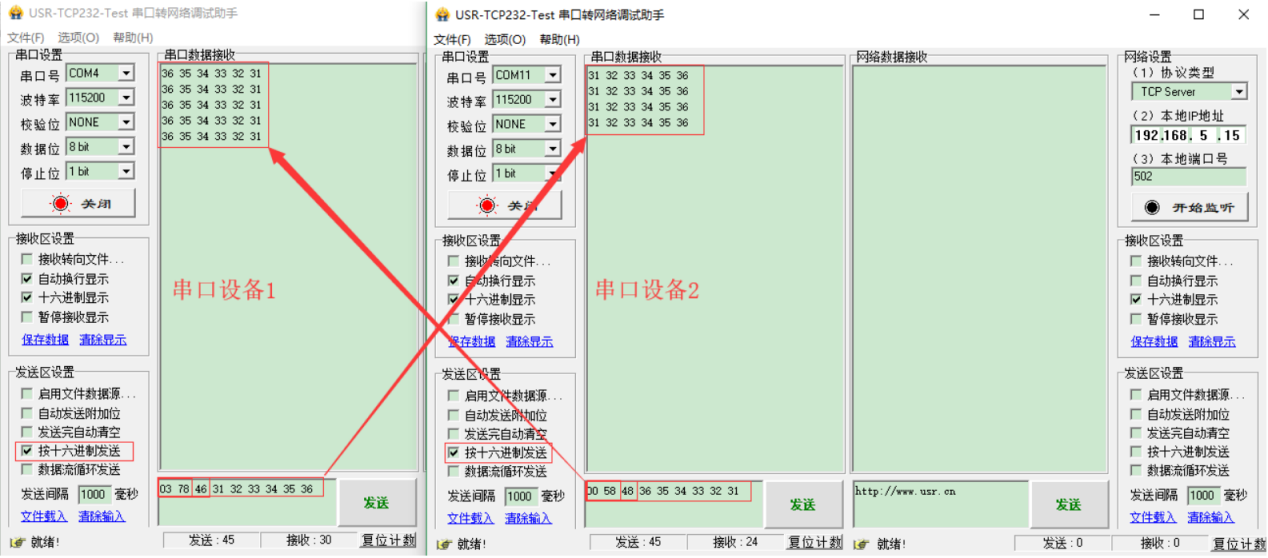

通信效果如下图所示：
