USR-LG216-L-P-H10广播模式通信配置案例

1：需要下载的软件和说明书

产品说明书：https://www.usr.cn/Download/1149.html

配置软件：https://www.usr.cn/Download/1153.html

TCP232-TES串口及网络调试助手软：http://www.usr.cn/Download/27.html
DR216与LG220集中器网关组网功能说明书：https://www.usr.cn/Download/1150.html

2：硬件连接

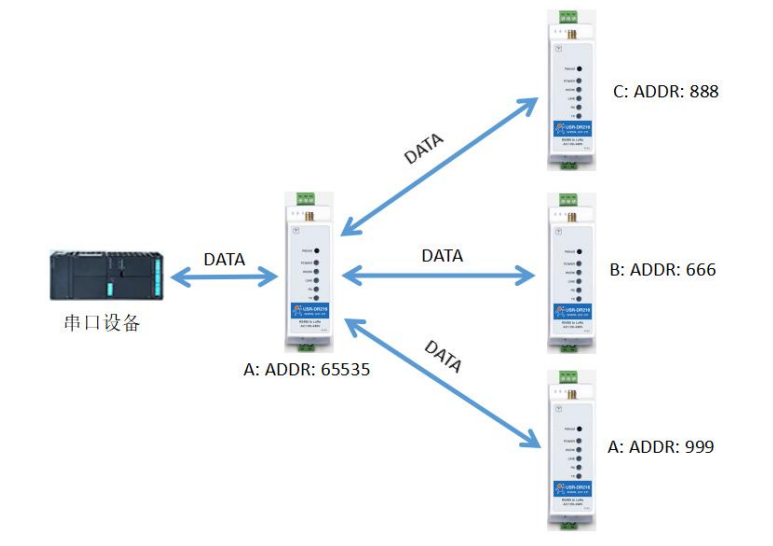

使用RS485串口线分别将LoRa数传终端A、B、C接入串口设备（以PC机代替），给LoRa数传终端装上天线，然后给LoRa数传终端上电。





3：LG216参数设置

所有设备工作在透传状态，保证广播发送的模块的ADDR为65535，其他设备与广播设备的速率等级、信道参数相同。

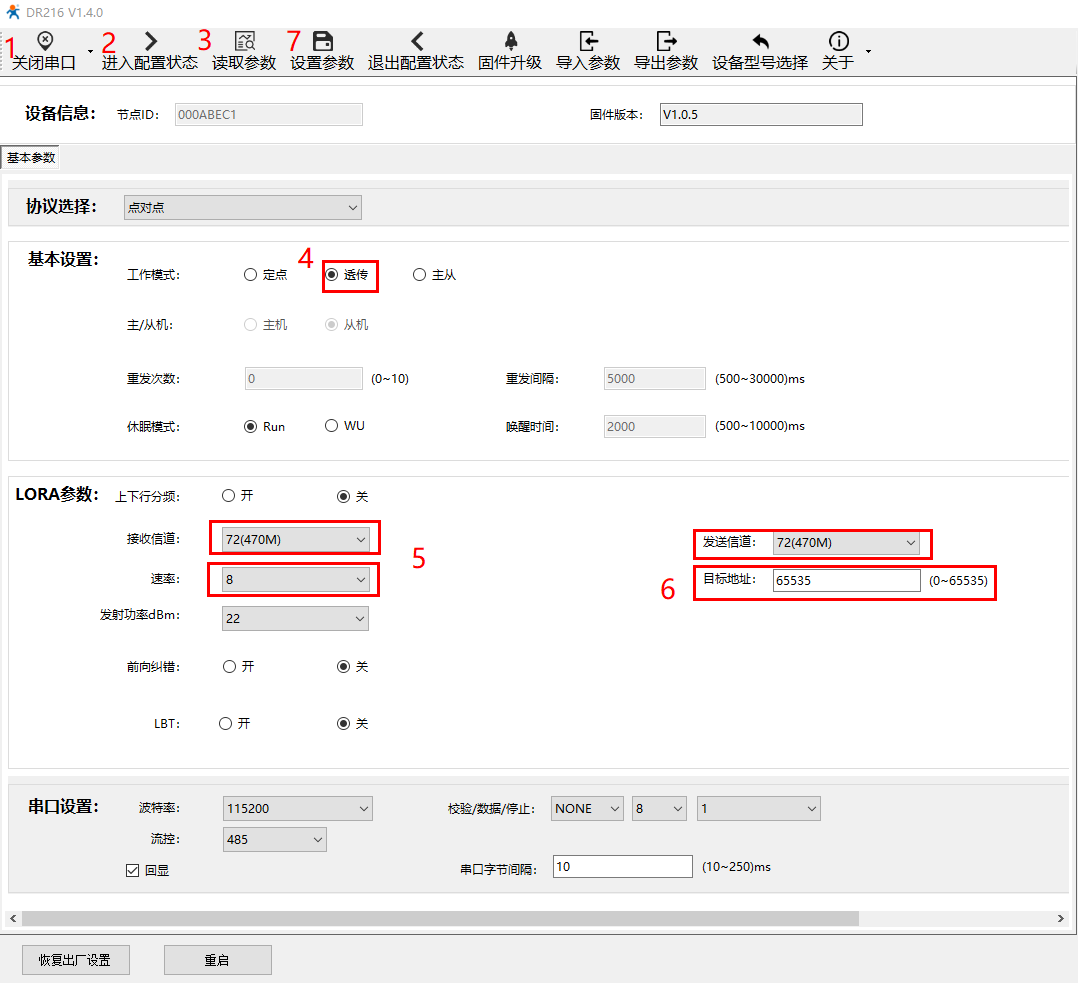

打开LoRa设置软件→ 选择LG216 → 依次点击打开串口(选择A、B、C对应的串口号，串口参数：115200,None，8,1,NFC) → 进入配置状态 → 读取参数 → 配置A模块为广播设备，广播设备参数：透传模式，速率等级8，信道72，目标地址65535 → 设置所有参数 → 关闭串口。







根据上面步骤配置设备B：透传模式，速率8，信道72，目标地址888。



配置设备C：透传模式，速率8，信道72，目标地址666。

注：若提示设置失败，则重新点击“一键设置所有参数”，再次进行设置；当设置成功后想要再次进行参数修改，需要重新进入配置状态。

4、数据测试

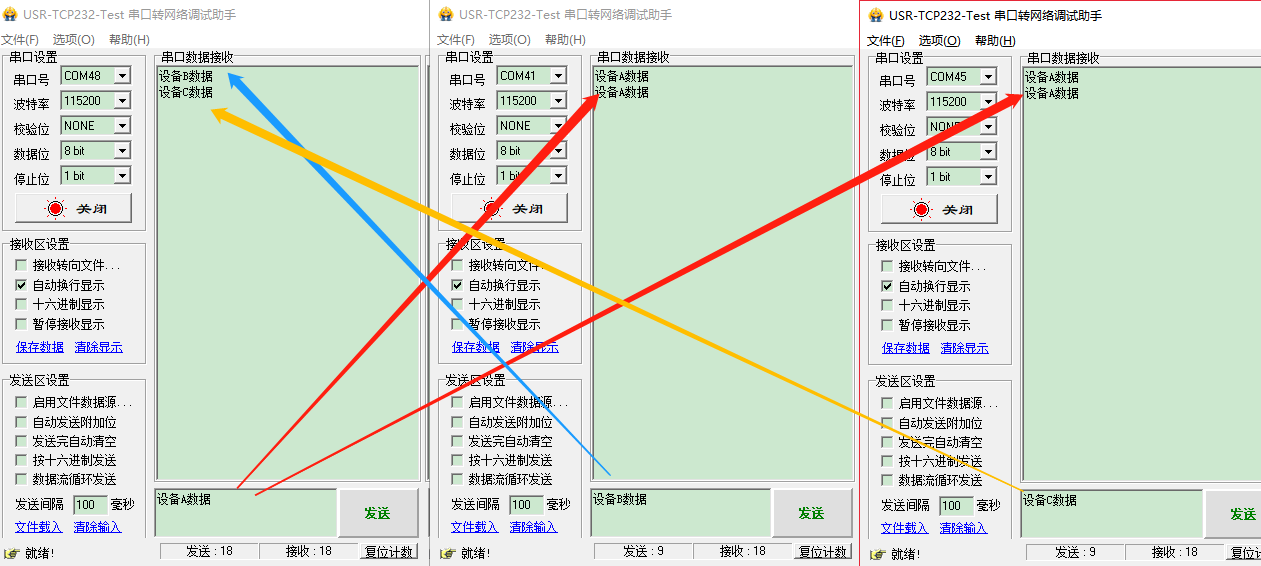

启动三个USR-TCP232-Test（模拟串口设备A,B,C）分别连接LoRa数传广播端A、接收端B、C的串口，使用串口设备1发送数据，串口设备2、3可接收数据，设备2、3的数据可以发送给设备1，通信效果如下图所示：
